Тахометр 2106 подключаем к инжектору. тахометр работает!

Тахометр ВАЗ 2106

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни «копейки», ни «двойки» такого прибора не имели, однако без проблем ездили и ездят по сегодняшний день без него. Зачем же конструкторам понадобилось устанавливать его на панель?

Предназначение тахометра

Тахометр служит для измерения частоты вращения коленчатого вала. По сути, он является счётчиком оборотов, показывая их количество водителю посредством отклонения стрелки шкалы на определённый угол. С его помощью человек, сидящий за рулём, видит, в каком режиме работает силовой агрегат автомобиля, а также, нет ли на него лишней нагрузки. Основываясь на полученной информации водителю легче выбрать правильную передачу. Кроме этого тахометр незаменим при настройке карбюратора. Именно его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Какой тахометр установлен на ВАЗ 2106

«Шестёрки» комплектовались тем же самым тахометром, что и «тройки». Это была модель ТХ-193. Точность, надёжность и великолепный спортивный дизайн сделали из нее своего рода эталон автомобильного прибора. Не удивительно, что сегодня эти тахометры многие владельцы автомобилей устанавливают в качестве дополнительных приборов. Более того, ими оснащают мотоциклетные, и даже лодочные двигатели. Что же касается «Жигулей», то прибор может быть установлен без переделок на такие модели ВАЗ, как 2103, 21032, 2121.

Таблица: основные технические характеристики тахометра ТХ-193

ТХ-193 есть в продаже и сегодня. Стоимость нового прибора в зависимости от производителя варьируется в пределах 890–1200 рублей. Бывший в употреблении тахометр этой модели обойдётся в два раза дешевле.

Устройство и принцип работы тахометра ТХ-193

Тахометр «шестёрки» состоит из:

• пластикового цилиндрического корпуса со стеклодержателем;
• шкалы, разделённой на зоны безопасного и опасных режимов;
• лампы подсветки;
• миллиамперметра, на валу которого закреплена стрелка;
• электронной печатной платы.

Конструкция тахометра ТХ-193 электромеханическая. Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

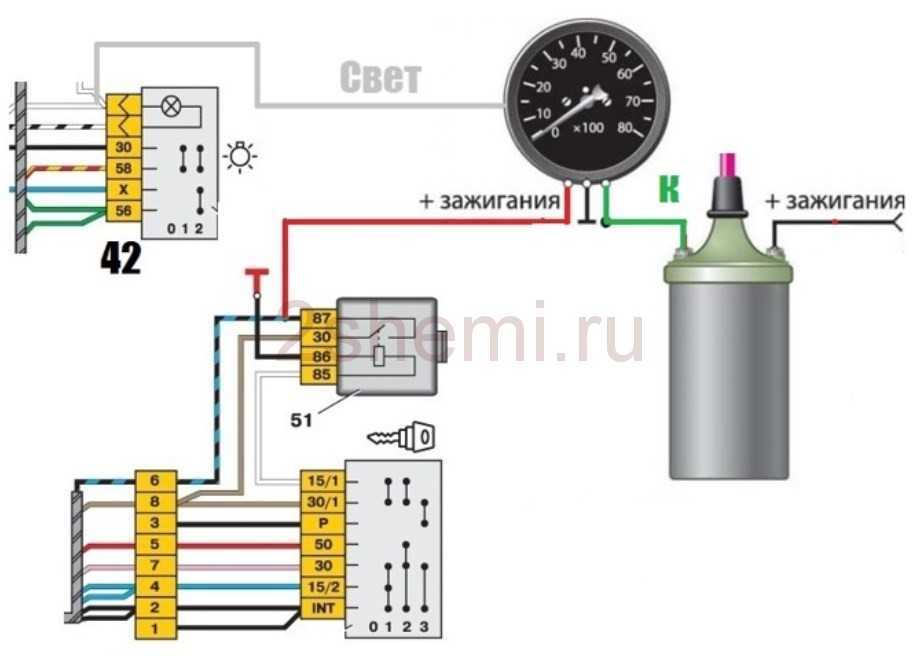

Электрическая схема подключения тахометра ВАЗ 2106

Учитывая, что ВАЗ 2106 выпускались как с карбюраторными, так и инжекторными двигателями, подключение тахометра у них было разным. Рассмотрим оба варианта.

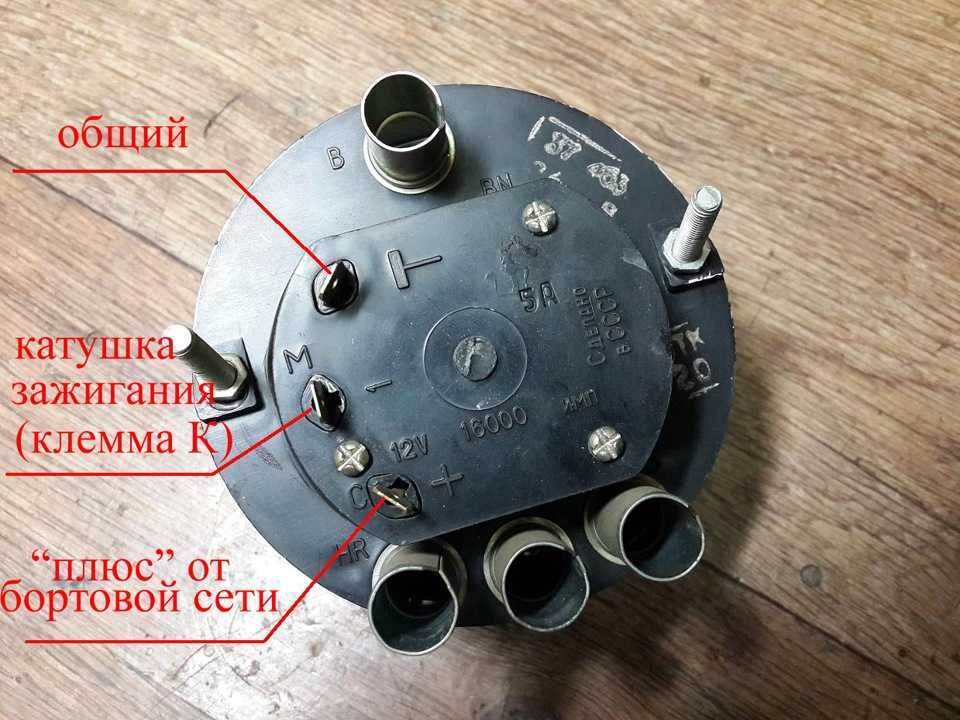

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки» довольно проста. Сам прибор, имеет три основных провода подключения:

• к плюсовой клемме аккумуляторной батареи через контактную группу замка зажигания (красного цвета);
• к «массе» машины (белый провод с чёрной полосой);
• к выводу «К» на катушке зажигания, соединённого с прерывателем (коричневый).

Также есть дополнительные провода. Они служат для:

• подачи напряжения на лампу подсветки (белый);
• соединения с реле индикатора заряда аккумуляторной батареи (чёрный);
• контакта с прибором датчика давления масла (серый с чёрной полосой).

Провода могут подключаться как при помощи колодки, так и по отдельности, в зависимости от года выпуска прибора и его производителя.

В карбюраторных «шестёрках» с бесконтактным зажиганием схема подключения тахометра аналогична, за исключением того, вывод «К» катушки соединён не с прерывателем, а с контактом «1» коммутатора.

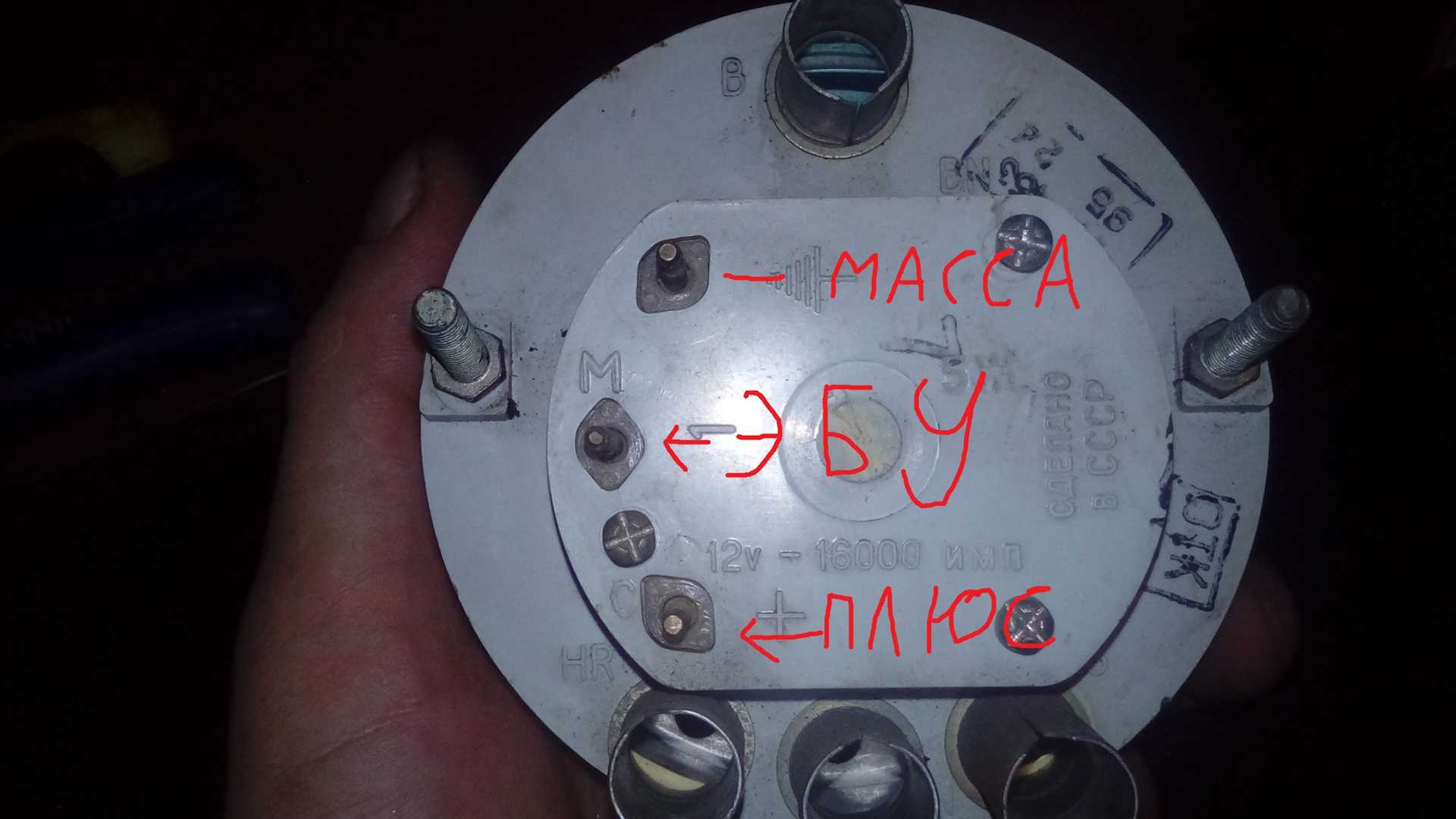

Подключение тахометра в инжекторных ВАЗ 2106

В ВАЗ 2106, оснащённых двигателями с распределённым впрыском схема подключения несколько иная. Там нет ни прерывателя, ни коммутатора, ни катушки зажигания. Прибор получает уже полностью обработанные данные с электронного блока управления двигателя (ЭБУ). Последний, в свою очередь, считывает информацию о количестве оборотов коленчатого вала со специального датчика. Здесь тахометр подключается к цепи питания через замок зажигания, «массе» автомобиля, ЭБУ и датчику положения коленвала.

Шестерочный тахометр автомобильный на Ваз 2105

Попробуем установить шестерочныйавтомобильныйтахометр на Ваз 2105 . Устанавливать мы его будем рядом со спидометром, возле штатной комбинации приборов, а их в свою очередь перенесем на бороду от Ваз 2107. Определимся с тем, что нам понадобится. Во-первых, это конечно сам тахометр от Ваз 2106.

Можно его снять со старого автомобиля, если у вас есть такой в наличии, или же купить его в магазине. Далее необходим провод примерно на 10 метров, можно купить с запасом, в хозяйстве пригодится, борода и часы от Ваз 2107, восьмиконтактные колодки по паре, кембрик термоусадочный, датчик давления масла от шестерки и пара шайб под него, плюс к нему разветвитель. Борода приобретена, но на них нужны кнопки, останется три пустых отверстия, так что нужно придумать как их заделать или заткнуть, пять клемм. Обойдется вам это примерно в сумму 2,5 тыс руб. Начнем работу с установки бороды, там нужно будет проделать дополнительные отверстия под приборы. Часы закрепляем туда же. Вычисляем окружность часов и так же вырезаем на бороде. Осталось собрать всю конструкцию и установить на свое место. Настала очередь 8-контактной колодки, тут пригодится паяльник. Контакты с маркировкой вода, бензин и температура нужно спаять между собой и припаять их к колодке. Остальные же провода, кроме серого с черной полоской (это датчик масла) распаиваем в колодку. Комбинация приборов, которая стояла раньше, вынимается и рядом кладется тахометр с колодкой мама. До этого была колодка папа. Теперь соединяем папу и маму, но делаем это аккуратно, чтобы провода совпали.

В случае неправильной стыковки приборы работать не будут и придется заново разбирать панель приборов, а это лишнее затраченное время. В силовом агрегате есть датчик давления масла, теперь он уже не нужен, его заменяет разветвитель. Туда устанавливается пара датчиков. Осталось собрать все это и установить. Вернемся к бороде, к сожалению она не совсем идеально подходит к Ваз 2105

, так что придется подравнивать или подрезать. Делается это так же аккуратно, чтобы не испортить вид автомобиля. С распайкой тоже стоит быть внимательным. Контакты должны быть закреплены надежно. Тут подойдет выражение, семь раз отмерь, один раз отрежь, иначе спалите всю проводку на машине. Установка не занимает много времени и можно справиться одному. Однако если вы не уверены в своих силах, можно обратиться и в специализированную автомастерскую. Идея эта может быть доработана и усовершенствована.Ваз 2105 выгодно представляет возможность экспериментировать с тюнингом. А замена тахометра — это тожетюнинг , можно даже сказать внутренний, потому что затрагивается моторный отсек. Почему же именно от Ваз 2106? Чем он лучше? Ответ на этот вопрос вы сможете найти тогда, когда установите тахометр. К сожалению на классике тахометры частенько ломаются, так что возможно вам придется заменять еще не раз

Но прибор сам по себе очень нужный, ведь важно знать какие обороты набирает двигатель. При проблемах с двигателем вы сможете легко это определить и вовремя загнатьВаз 2105 на ремонт

Почему

Тахометр не относится к “жизненно важным” прибором “семерки”, однако его неисправность вызывает определенные неудобства. Кроме того, ситуация, когда прыгает тахометр ВАЗ 2107, бывает признаком проблем в системе зажигания или подачи топлива в двигатель. Поэтому при первых признаках забарахлившего тахометра нужно разобраться в причинах поломки и незамедлительно устранить их.

Схема подключения тахометра на ВАЗ 2107 с карбюраторным двигателем немного отличается от той, что применяется на моделях с инжектором. Но в целом причины неисправности и методы их устранения схожи.

Подключение тахометра на карбюраторных и инжекторных моделях

Схема подключения тахометра ВАЗ 2107 на инжекторной машине отличается тем, что в этом случае прибор считывает данные об оборотах двигателя не с катушки зажигания, а с ЭБУ двигателя. В целом же порядок подключения и принцип работы не отличаются. Прибор имеет три вывода, к двум из которых подключается “плюс” от замка зажигания и “масса”, а к третьему — провод от катушки зажигания или ЭБУ двигателя.

С чего начать поиск неисправности

Для поиска неисправности понадобится мультиметр или “контролька”. Если не работает тахометр на ВАЗ 2107 (инжектор), сначала стоит посмотреть, не горит ли контрольная лампа “Check Engine”. Если это так, то узнать причину поломки можно, считав с контроллера код ошибки. Если лампа не горит, этот пункт можно пропустить.

Далее на инжекторной и карбюраторной модели следует проверить состояние электропроводки, идущей к тахометру. Изоляция проводов не должна иметь повреждений, тахометр должен иметь хороший контакт с “массой”, питанием и клеммой “К” катушки зажигания либо выводом ЭБУ двигателя. Кроме того, возможен обрыв или плохой контакт внутри самого прибора. В этом случае его придется заменить.

Если с проводами и контактами все в порядке, проблема в датчике Холла (на инжекторной “семерке”), системе зажигания или подачи топлива.

Проверка системы зажигания

Схема тахометра ВАЗ 2107 одинакова для всех моделей, разница лишь в том, откуда он берет данные. В карбюраторной “семерке” сведения об оборотах двигателя считываются с катушки зажигания: каждые два разряда искры на свечах — один оборот двигателя.

Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем.

Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.

Датчик Холла

Тахометр на ВАЗ 2107 (инжектор) считывает информацию об оборотах двигателя с ЭБУ. Последний, в свою очередь, получает данные от датчика Холла, Плохой контакт на выводах датчика или его неисправность ведет к перебоям в работе двигателя и колебаниям стрелки тахометра. Если контакты можно почистить, то сам датчик отремонтировать не удастся. Он сконструирован так, что возможность его ремонта исключена. Неисправный датчик необходимо заменить новым.

Неисправность топливной системы

Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях следует разобрать карбюратор и прочистить жиклеры.

Чаще всего “прыгающий” тахометр — результат забитого жиклера холостого хода. Тахометр ВАЗ 2107 (инжектор) может “прыгать” при проблемах в системе впрыска. В таком случае необходима промывка форсунок.

Чтобы проверить и очистить систему впрыска, необходимо наличие специального стенда и оборудования. Такую работу лучше доверить специалистам СТО.

Неисправность газораспределительного механизма

Когда стрелка тахометра начинает “скакать” на больших оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом. В таком случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом.

Кроме того, обороты могут “плавать” из-за неисправности самого двигателя. Тут стоит проверить компрессию в цилиндрах или обратиться к автомеханикам.

Если промедлить с диагностикой и ремонтом, может произойти серьезная поломка в поршневой системе, что потребует дорогостоящего сложного ремонта.

https://youtube.com/watch?v=%250Ahttps%3A

ВАЗ 2105: как выполнить установку тахометра?

К огромному сожалению для многих владельцев, базовая комплектация автомобиля не подразумевает под собой установку тахометра. Его отсутствие создает неудобства в процессе эксплуатации, в связи с чем, счастливые обладатели «пятерки» самостоятельно стараются внести соответствующие доработки в конструкцию. Целесообразность установки данного устройства была доказана на практике

Именно поэтому автомобилисты даже не представляют себе управление без такого важного прибора, как тахометр. Помимо того, что он считывает обороты коленвала, в его список функций входят также следующее:

1. Определение подходящего момента для выполнения скоростного переключения;
2. Регулировка плавающих оборотов и холостого хода;
3. Распознавание скачков в крутящем моменте;
4. Выявление неполадок в функционировании силового агрегата и электрических цепей;
5. Препятствие быстрому износу двигателя;
6. Экономия топлива посредством своевременного переключения передач.

Установить подобный механизм вполне возможно и своими руками, главное правильно определиться с типом оборудования, тонкостями самого процесса установки и способом подключения.

Разновидности тахометров: что важно знать?

Перед тем как окончательно сделать выбор в пользу того или иного устройства необходимо досконально изучить его принцип работы. В большинстве случаев автомобилисты отдают предпочтение тахометру электронного типа. Однако в этом случае владельцу транспортного средства нужно учесть особенности строения автомобиля. Упущение данного вопроса может привести к некой погрешности в показаниях.

Тип установки тахометра

По типу установки тахометры делятся на такие виды:

• Выносные;
• Бесконтактные;
• Штатные.

Выносной тип тахометров принято располагать в любом удобном для владельца ТС месте. Для закрепления устройства в комплекте имеется специальная ножка, которую с помощью двустороннего скотча или клейкой ленты крепят в нужное место. Что касается штатных тахометров, то их крепление производят на щиток автомобиля. Установка же бесконтактных не требует подключения.

Тонкости монтажа: в чем сложность?

Установка осуществляется либо на торпеду, либо выводится в качестве отдельного элемента. В последнем варианте необходимо использовать дополнительно для его фиксации корпус. Закрепляют оборудование на самой панели или же на стойке стекла. Купить такой корпус можно в специализированном магазине. Оборудование электронного вида можно устанавливать в любом удобном для владельца автомобиля месте. В таком приборе имеются специальные провода, которые ведут к катушке зажигания, «массе» и «клемме». Помимо этого, в электронном тахометре имеется и маркировка проводников. Подключается прибор в следующем порядке:

• Подключают первый провод к «+»;
• К «-» подключают второй провод;
• Третий контакт подводят к зажиганию.

От типа подключения зависит многое. Здесь каждый владелец ТС выбирает наиболее приемлемый для себя вариант. В зависимости от познаний автомобилиста в электрических схемах устройство может быть использовано во всевозможных целях.

Смотрите видео о том, как самостоятельно установить тахометр на ВАЗ 2105:

Установка комбинации приборов от ВАЗ2105-06

Установка комбинации приборов от ВАЗ2105-06

Вкратце расскажу, как установить приборы от ВАЗ 2105-2106. Для этого нам нужны собственно приборы в количестве 2 шт и панель от пятой модели Ижей. Вариантов панели два — либо тахометр и спидометр 2106, либо комбинацию указателей температуры и уровня топлива от 2105 и спидометра 2106, разницы в установке нет. Уличным «гонщегам» наверное более предпочтительным будет первый вариант, дабы не перекручивать мотор, а дальнобойшикам подойдет второй. Панель надо разобрать, вытащив из нее спидометр и контрольные лампы. Затем высверливаем холодную сварку и выламываем кронштейн крепления контрольных ламп. Далее либо маленькой болгаркой, либо маленьким зубилом вырубаем лишний металл из левой части основания панели, чтобы проходили провода и патроны контрольных ламп. Спидометр если ставить его справа, влазит без переделок. Далее нужно увеличить диаметр отверстия в верхней(пластмассовой) части панели под спидометр, и прорезать такое же в левой части, и вставить спидометр и тахометр. Теперь нужно приборы закрепить. Крепиться приборы будут за штатные шпильки — слева и справа к бокам пластмассовой части панели, по центру к ней же. Для этого вырезаем из миллиметровой жести ножницами 2 Т-образных заготовки, размерами: перекладина буквы 30 мм, ножка 30 мм, ширина 10 мм, сгибаем ножку у перекладины, сверлим отверстие в ножке под шпильку крепления прибора (по месту). Делаем такие крепления справа и слева. Среднее крепление выгибаем из пластины миллиметровки шириной 10 мм и длиной 70 мм, сгибаем ее по месту в виде буквы U, отгибаем лепестки к шпилькам крепления приборов, сверлим отверстия под шпильки по месту. Далее наши самодельные кронштейны приклепываем к пластмассе вытяжными заклепками. Гайка ИЖевского троса газа немного больше диаметром, чем резьба на спидометрах от жЫгулей. Хотя шаг резьбы одинаков. Лечится банально — сплющиванием, либо распиливанием гайки ножовкой поперек резьбы, а затем стягиванием винтовым хомутом. Сам гибкий вал подходит. UPD: Контрольные лампы таких приборов с водительского места видно хреновато, за исключением ламп зарядки и давления масла(нейтраль) на пятерочной комбинации. Имейте это ввиду. Вот что получается в результате:

UPD2: Добавлю, что количество оборотов вала спидометра — 1000 на 1 километр счетчика — стандарт, так что врать спидометр не будет.

Alcoride MCC Почетный участник броуновского движения Неточных координат не бывает. Бывает мало массы БЧ.

Пошаговый порядок демонтажа приборной панели ВАЗ-2107:

После того, как конструкция снята – можно начинать работу по замене каких-либо ее узлов и элементов. Установить приборку можно при помощи той же инструкции, шаги которой выполняются в обратной последовательности.

Рекомендации, позволяющие избежать проблем в процессе снятия торпеды

Если вы намереваетесь впервые снимать приборную панель в автомобиле ВАЗ-2107, обязательно соблюдайте следующие правила:

демонтируя верхнюю часть защитного кожуха рулевой колонки, обращайте внимание на то, чтобы не повредить уплотнительное кольцо замка зажигания. Данная деталь выполнена из довольно хлипкой резины, не выдерживающей сильного механического воздействия;
на все разъемы, провода и переключатели, которые вы снимаете для получения простого доступа к торпеде, наносите метки

Они позволят избежать путаницы в процессе монтажа;
извлекая дополнительную приборную панель, не старайтесь применять силу, так как существует довольно высокий риск сломать пластиковые фиксаторы. Найти им замену окажется не так и просто.

Типы тахометров

Существуют чисто механические приборы, а также:

• аналоговые;
• электронные;
• цифровые.

Первые – это очень старый вариант. Использовать его не имеет смысла из-за несовершенства и малой точности.

Для «пятерки» оптимальным выбором станет аналоговый механико-электрический тахометр, предназначенный для 2107-й модели. Если вы решите менять всю панель, то на данном варианте рекомендуем и остановиться. Тем, кому нравится родной щиток, доступны аналоговые выносные приборы.

Электронный тип имеет не классические стрелки, а дисплей. Все данные отображаются в виде цифр, что очень удобно. Недостаток у подобных изделий лишь один – выдача информации с небольшой задержкой.

Цифровой тахометр – наиболее современный. По принципу работы он похож на электронный, но имеет ряд дополнительных функций (часы, календарь и пр.) и выглядит более привлекательно.

Технические характеристики спидометров

Модель — 2107 23.3802

Спидометр ВАЗ 2107 23.3802

• Диапазон показаний (0-180) км/ч.
• Диапазон измерений (свыше 20-140) км/ч.
• Передаточное отношение 1:1000. Без корпуса.
• Входит в комбинации приборов 151.3801. 153.3801. 155.380

Модель — 2104,05 17.3802

Спидометр ВАЗ 2104, 2105 17.3802

• Диапазон показаний (0-160) км/ч.
• Диапазон измерений (свыше 20-140) км/ч.
• Передаточное отношение 1000:1.
• Посадочный диаметр корпуса 98 мм.

Модель — 2106,21 СП193

Спидометр ВАЗ 2106, 2121 (Нива) СП193

• Диапазон показаний (0-180) км/ч.
• Диапазон измерений (свыше 20-140) км/ч.
• Передаточное отношение 1000:1.
• Посадочный диаметр корпуса 100 мм.
• Емкость итогового счетчика пробега 99999 км.

Общие аспекты тюнинга

Самый простой ВАЗ 2106 — приобретение готового комплекта аксессуаров и замена штатных приборов. Установку можно выполнить самостоятельно по инструкции, которая прилагается к набору. Более трудоемким является тюнинг отдельных приборов, который заключается в замене наклеек и стрелочек.

Тюнинг можно выполнить заменой циферблатов счетчиков на белые, установить накладки на панель. Можно обтянуть панель кожезаменителем или кожей при наличии достаточных средств. Перед натяжкой материала поверхность щитка необходимо зачистить, а затем нанести ровным слоем клей. Далее по всей поверхности следует прижать кожу или заменитель и дождаться, пока высохнет клей. На последнем этапе нужно обработать края, приведя в эстетичный вид.

виды, способы подключения и достоинства приборов

Кто из владельцев не желал бы установить тахометр на ВАЗ 2105? Только те, у кого он уже есть. Базовая комплектация не предполагает его присутствие на панели приборов. Что очень обидно. Но если установлена торпеда и щиток от ВАЗ 2107, то там уже он есть. Полезную работу устройства оценили профессионалы и любители

Многие не представляют вождение без такого важного прибора

Что делает тахометр?

Его работа основывается на считывании оборотов коленвала. Это необходимо во многих жизненных ситуациях. Бывалые автовладельцы могут утверждать, что на ВАЗ 2105 он ни к чему. Это в корне неверно. Достаточно представить себе ситуацию, когда неслышно работы двигателя из-за шума на улице или громкой музыки в салоне. Можно ехать, ориентируясь на спидометр, а если машина, например, сильно перегружена или имеет прицеп?

Если выражаться кратко, то можно составить список функций тахометра.

1. Определение оптимального момента для переключения скоростей.
2. Обнаружение плавающих оборотов.
3. Определение скачков и максимального крутящего момента.
4. Регулировка холостого хода.
5. Помощь новичкам в освоении автомобиля.
6. Удобство использования в шумной обстановке.
7. Ранее обнаружение неполадок в работе двигателя или электрических цепей.
8. Уменьшение износа двигателя и экономия топлива, благодаря своевременному переключению передач.

Виды

Разновидностей тахометров очень много. В чем различия между ними?

1. Установка.
2. Тип тахометра.
3. Различия между карбюраторной и инжекторной системой.
4. Способ подключения.
5. Принцип работы.

ВАЗ 2105

Установка

По этому параметру существует 3 основных варианта:

• бесконтактные;
• штатные;
• выносные.

Установка штатных приборов осуществляется в панель. Речь идет о щитке с ВАЗ 2107. Выносные же могут располагаться где угодно. В комплекте с ними идет специальная ножка для закрепления. Можно использовать и клейкую ленту, и двусторонний скотч. Одним словом, все зависит от полета фантазии. Бесконтактные тахометры не требуют подключения, а значит, установка для них вовсе не обязательна. Следует учитывать тот факт, что такие приборы не рассчитаны на постоянный мониторинг оборотов. Они лучше подходят для проверки, настройки двигателя и основного тахометра.

Типы

По типу все тахометры делятся на:

• цифровые;
• электронные;
• аналоговые;
• механические.

Механический тахометр — это большая редкость. Это самые первые приборы, которые ставились на автомобили. Его применение не имеет на сегодняшний день никаких оснований, кроме приверженности ретростилю. Аналоговые тахометры – основной тип, который встречается на ВАЗ 2105. Имеет вид циферблата и стрелки, реже, вертикальную или горизонтальную шкалу. Именно такие приборы установлены в панели 2107, но они могут быть и выносными.

И последний тип – самый современный. Это цифровой тахометр. Он имеет много общего с электронным, но дисплей здесь лучше. Способен отображать одновременно несколько различных измерений и иметь приятное оформление. Это самый дорогой тип.

Инжектор и карбюратор

Многие автовладельцы уже давно перешли на использование инжектора, вместо карбюратора. Тахометр инжектора и карбюратора имеет небольшое отличие. Но работать правильно, без вмешательства в конструкцию, он не будет

На это нужно обратить внимание

Способ подключения

Прибор подбирается под определенный тип двигателя. Подключение осуществляется строго по инструкции тахометра. Цвета и назначение проводов могут сильно отличаться.

Наиболее часто встречается подключение на 3 провода:

• «+» к «+»;
• «–» к «–» или «массе»;
• «сигнал» на зажигание.

Такое подключение используется при замене тахометра на панели от ВАЗ 2107.

Второй подключение чаще используется на выносных приборах. Имеет такой вид:

• «+» к «+», на клемму с обозначением «Б+»;
• «–» к «–» или «массе»;
• «сигнал» на катушку (контакт «К»).

Существуют всевозможные варианты, которые позволяют использовать устройство в своих целях. Например, от подключения зависит, когда и как будет включаться прибор. Выбор зависит от познаний владельца в электрических схемах автомобиля и полета его фантазии.

Примечание

На коробке каждого тахометра указывается количество цилиндров двигателя. Соответственно, оно должно совпадать с их числом в автомобиле. Иначе точности в показаниях не будет.

Среди выносных приборов, которые предлагает рынок, большое количество низкокачественного продукта. Погрешность их работы может быть огромной. Лучше останавливать свой выбор на известных производителях.

https://youtube.com/watch?v=jfIlfopkod0

Модификации автомобиля

ВАЗ-2105. Базовая модель 1979 года выпуска с карбюраторным двигателем объемом 1,29 литров и мощностью 63,6 лошадиные силы. Комплектовалась 4-ступенчатой коробкой передач.

ВАЗ-21050. Та же самая модель пятёрки, но с 5-ступенчатой коробкой передач.

ВАЗ-21051. Модификация с карбюраторным двигателем ВАЗ-2101 объемом 1,2 литра и мощностью 58,7 лошадиных сил, коробка передач как и в базовом варианте 4-ступенчатая.

ВАЗ-21053. Модификация с двигателем ВАЗ-2103 объемом 1,45 литров и мощностью 71,4 лошадиных сил. Комплектовалась как 4-х, так и 5-ступенчатой коробкой передач.

ВАЗ-21053-20. Модификация с инжекторным двигателем ВАЗ-2104 с распределенным впрыском, объемом 1,57 литров и мощностью 82 лошадиные силы. Коробка передач 5-ступенчатая.

ВАЗ-21054. Специальная модификация для нужд не менее специальных служб, таких как ГИБДД, МВД и ФСБ. Комплектовалась карбюраторным двигателем ВАЗ-2106, объемом 1,57 литра и мощностью 80 лошадиных сил. Кроме того был установлен дополнительный бензобак и аккумулятор.

ВАЗ-21054-20. Еще одна спецмодификация, но с более мощным двигателем с распределенным впрыском ВАЗ-21067, мощностью 82 лошадиные силы, который соответствует экологическому стандарту Euro-3. Коробка передач 5-ступенчатая.

ВАЗ-21055. Автомобиль для службы в такси, была выпущена небольшая партия с дизельным двигателем ВАЗ-341, объемом 1,52 литра и мощностью 50,3 лошадиных сил.

ВАЗ-21057. Экспортный вариант автомобиля ВАЗ-21053, выпускался с 1992 по 1997 год для стран с левосторонним движением, соответственно руль располагался справа. Двигатель соответствовал экологическому стандарту Euro-1.

ВАЗ-21058. Тот же самый праворукий автомобиль, за основу был взят ВАЗ-21050, выпускался с 1982 по 1984 год.

Lada Nova. Экспортная модификация ВАЗ-2105, выпускался преимущественно для рынков Германии. Двигатель ВАЗ-2105, коробка передач 4-ступенчатая. Выпускался с 1981 по 1997 год.

ВАЗ-21059. Очередная спецмодификация автомобиля, оснащалась роторно-поршневым двигателем Ванкеля ВАЗ-4132, объемом 1654 см3 и мощностью 140 лошадиных сил. Этот автомобиль был выпущен небольшой партией для нужд ГАИ, МВД и КГБ.

ВИС-2345. Полурамный пикап, который производило с 1995 по 2006 год ЗАО «ВАЗИНТЕРСЕРВИС» на основе модификаций ВАЗ-21053 и ВАЗ-21054.

LADA-2105-VFTS. Спортивный автомобиль с форсированным двигателем ВАЗ-2106, с применением карбюраторов WEBER 45 DCOE. Объем двигателя составлял 1,6 литра, а мощность 160 лошадиных сил при 7000 об/мин. Оснащался прямозубыми 4 и 5-ступенчатыми коробками передач, с кулачковыми муфтами включения. В целях снижения веса автомобиля, в 1986 году штатные двери заменили на алюминиевые.

Как правильно подключить тахометр на ВАЗ-2105

Тахометр – это весьма полезный прибор. Не удивительно, что многие владельцы карбюраторных ВАЗ-2105 задумываются о его установке на свои автомобили, ведь производитель об этом в свое время не позаботился. Подключить устройство нетрудно самому.К ак это сделать, расскажем подробнее в нижеприведенной статье.

Зачем ставить тахометр

Основное предназначение рассматриваемого прибора – фиксация количества оборотов, совершаемых работающим коленвалом. Опытным водителям это средство контроля особо не нужно, и потому они не испытывают дискомфорта от того, что на их ВАЗ-2105 его нет.

Между тем устройство позволяет не только контролировать скорость вращения коленвала, но еще оно помогает:

• определить оптимальный момент для переключения передачи;
• регулировать холостой ход автомашины;
• выявить плавающие обороты;
• узнать крутящий момент;
• определить на ранних этапах некоторые неисправности двигателя.

Разновидности

Выпускаемые на рынок тахометры отличаются друг от друга по конструкции и способу:

• установки и подключения;
• принципу функционирования.

Также для инжекторных и карбюраторных двигателей выпускаются специальные приборы – они не взаимозаменяемы. Для ВАЗ-2105 обычно выбирается выносной прибор, так как в панели этого автомобиля нет места для штатного.

Существуют также бесконтактные разновидности тахометров. Они вообще не нуждаются в подключении. Необходимо только понимать, что данные девайсы применяются скорее как диагностическое оборудование, помогающее осуществить проверку двигателя и его регулировку. То есть в режиме постоянной фиксации показаний их не используют.

Желающим установить штатное устройство рекомендуем предварительно заменить родную приборную панель на ту, что предназначена для модели ВАЗ-2107. В этом щитке есть гнездо, а значит, и монтаж тахометра на 2105 не вызовет никаких затруднений.

Выносной тип ставится в любом удобном месте – в комплекте с ним идет специальная ножка-опора. Вместо нее допустимо использовать двусторонний скотч. Самый дешевый вариант – именно штатные.

Типы тахометров

Существуют чисто механические приборы, а также:

• аналоговые;
• электронные;
• цифровые.

Первые – это очень старый вариант. Использовать его не имеет смысла из-за несовершенства и малой точности.

Для «пятерки» оптимальным выбором станет аналоговый механико-электрический тахометр, предназначенный для 2107-й модели. Если вы решите менять всю панель, то на данном варианте рекомендуем и остановиться. Тем, кому нравится родной щиток, доступны аналоговые выносные приборы.

Электронный тип имеет не классические стрелки, а дисплей. Все данные отображаются в виде цифр, что очень удобно. Недостаток у подобных изделий лишь один – выдача информации с небольшой задержкой.

Цифровой тахометр – наиболее современный. По принципу работы он похож на электронный, но имеет ряд дополнительных функций (часы, календарь и пр.) и выглядит более привлекательно.
