Как правильно ставить термостат на газ 53?

Обслуживание мотора

Двигатели внутреннего сгорания, относящиеся к семейству ЗМЗ-53, отличаются неплохим рабочим ресурсом и надежностью, однако, как и любые другие силовые агрегаты, требуют проведения регулярного технического обслуживания. К числу подобных профилактических мер можно отнести:

• Смену смазочного материала. Масло в двигатель ГАЗ-53 заливается как минеральное, так и синтетика с полусинтетикой. Менять его приходится каждые 5-6 тысяч километров пробега для первого типа, для второго – каждые 10-12 тысяч. Впрочем, синтетические масла не совсем подходят для такого двигателя, и использовать их нежелательно.
• Регулярная подтяжка креплений впускного коллектора и головок блока цилиндров. В других ситуациях проверяется затяжка раз в 30 тысяч километров, однако можно и чаще. У двигателя слабым местом является именно впускной коллектор, который зачастую идет «винтом». Подтягиваются его гайки очень просто и находятся в свободном доступе.
• Проверка уровня охлаждающей жидкости. Проводить ее желательно перед каждым выездом на автомобиле. Ремонт двигателя ГАЗ-53 зачастую становится последствием недостаточного уровня жидкости в системе охлаждения.
• Проверка клапанов. Их регулировку проводят только после смены прокладок ГБЦ либо если двигатель ГАЗ-53 подвергался серьезному ремонту. В остальных случаях корректировка их работы происходит только если они начинают стучать. Сами по себе клапаны, как правило, из строя не выходят, так что в большинстве случаев их слишком сильно пережимают мастера во время работы. Как показывает практика, лучше, если они будут немного стучать.
• Проверка уровня масла. Проводится процедура ежедневно. При нехватке масла его доливают до необходимого уровня.
• Ремонт двигателя ГАЗ-53 может заключаться в заделке протечек масла. В большинстве случаев смазка протекает через задний коренной подшипник, поэтому его осмотр проводят только на смотровой яме.

Чтобы двигатель ГАЗ-53 работал как можно больше без неисправностей, необходимо регулярно проводить его диагностику, вовремя устранять неполадки и заливать только качественное моторное масло.

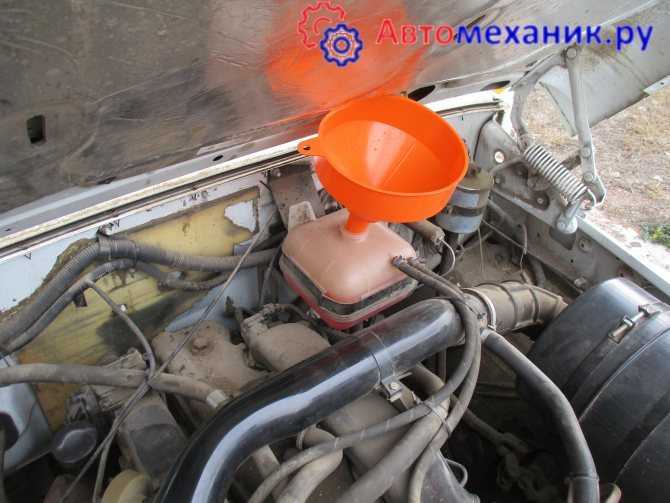

Как заливать антифриз в машину

Антифриз в автомобиле ГАЗ 35071 заливается через расширительный бачок.

После того как система промыта. Закручены пробки на блоке двигателя и краник на радиаторе. С помоью расширительной воронки антифриз заливается в расширительный бачок. Воздух постепенно выходит из системы. В систему входит 20 литров. Если антифриз вошел не полностью необходимо подождать пока выйдет весь воздух. Завести двигатель. Дать ситеме прогреться до открытия термостата. Он может сдерживать воздушные пробки. Если уровень антифриза в расширительном бачке упал. Следует долить его до уровня. Замена антифриза на автомобиле Газ Саз 35071 не вызывает сложности. Антифриз полностью сливается и без проблем заливается в систему.

Из истории

С осени 1961 и по январь 1967 года горьковчане выпускали ГАЗ 53 с индексом «Ф», на ГАЗ 53Ф стоял шестицилиндровый двигатель ГАЗ 51. Хотя мотор был в то время несколько усовершенствован, но он обладал существенными недостатками.

ДВС уже морально устарел к тому времени. Нижнее расположение клапанов давало низкий КПД и небольшую мощность, мотор неудобен был в обслуживании и ремонте. Даже отрегулировать клапана являлось проблемой, и на их регулировку уходило немало времени. Чугунная конструкция имела немалый вес, мотор имел относительно небольшой ресурс по пробегу. Все шло к тому, чтобы заменить устаревшую конструкцию на что-то более приемлемое.

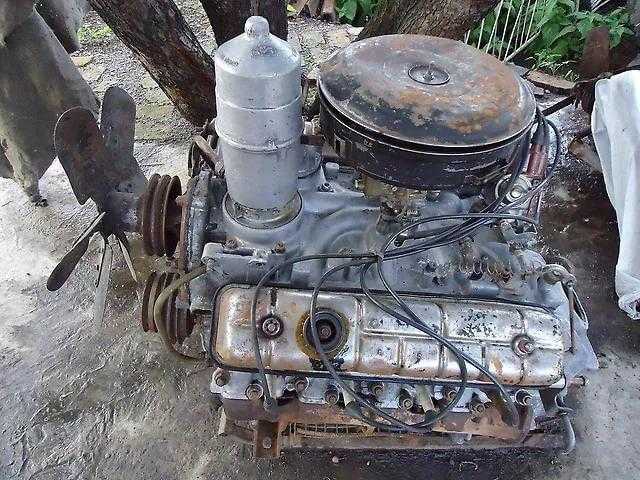

Пример двигателя для ГАЗ 53

В то время это был большой шаг вперед в автомобильной промышленности.

Сначала ЗМЗ спроектировал V-образный 8-цилиндровый двигатель для ГАЗ 13 «Чайка» (ЗМЗ 13). Двигатель обладал мощностью 195 лошадиных сил и работал на бензине с высоким октановым числом (Аи-93 или Аи-95). Почти сразу был разработан ДВС ЗМЗ 41 (140 л.с.). ЗМЗ 41 работал на «семьдесят шестом» бензине. Этот мотор устанавливался на «Волгах» спецслужб.

Так выглядит V образный 8-цилиндровый ДВС

Радиаторы охлаждения

Фирменное наименование – LRc – Luzar Radiator cooler

Мы изготавливаем сотни моделей радиаторов охлаждения двигателя для автомобилей. Выпускаются радиаторы практически для любых марок, представленных на российском рынке, различных модификаций, с различными моторами. В разработке постоянно находятся десятки новых радиаторов охлаждения – для популярных и новейших автомобилей, которые можно купить на территории России и СНГ.

Радиатор системы охлаждения – это теплообменник, который не дает двигателю перегреваться во время работы. Радиатор охлаждения рассеивает избыточное. подробнее

Базовый ГАЗ-53 с двигателем ЗМЗ-53

С лета 1964 года началось производство небольшими партиями более современной версии ГАЗ-53 — с восьмицилиндровым двигателем ЗМЗ-53. Кроме нового двигателя машина получила сцепление иной конструкции и усовершенствованное электрооборудование. Машина комплектовалась модернизированной подвеской и задним мостом с главной парой с гипоидным профилем зубьев шестерен. Из внешних отличий самым заметным стало изменение облицовки радиатора. Если на ГАЗ-53Ф фары стояли вверху облицовки, то на ГАЗ-53 они сместились вниз.

ЗМЗ-53 получил блок цилиндров, отлитый из алюминиевого сплава АЛ4. Этот блок стал первым в мире блоком двигателя, изготовленным методом литья под давлением. Благодаря такой технологии удалось снизить вес детали более чем на 20 кг и габаритную длину более чем на 45 мм. В остальном ЗМЗ-53 представлял собой классический V-образный четырёхтактный двигатель с распределительным валом в развале блока цилиндров. Привод клапанов – штанговый. Основные технические характеристики двигателя ГАЗ-53 — при рабочем объёме цилиндров 4254 куб. см двигатель развивал крутящий момент до 29 кг/м в диапазоне 2000-2500 об/мин. Мощность из-за ограничителя оборотов не превышала 115 л. с. (при 3200 оборотах). Двигатель имел невысокую степень сжатия 6,7 единиц и работал на бензине А76. Техническая характеристика автомобиля ГАЗ 53

Длина автомобиля	6395 мм
Ширина автомобиля	2380 мм
Высота автомобиля (по крыше кабине, без нагрузки)	2220 мм
Длина платформы	3740 мм
Ширина платформы	2170 мм
Высота бортов платформы	680 мм
Максимальный вес прицепа	4000 кг
Снаряжённая масса	3200 кг
Грузоподъёмность, не более	4000 кг

Стоит отметить, что в течение всего производства двигателей ГАЗ-53 технические характеристики и параметры многих узлов оставались неизменными (например, размеры цилиндра (92 мм х 80 мм)).

Питание топливом принудительное с помощью бензонасоса Б9Д. Бензонасос устанавливался на картере двигателя ГАЗ-53. Технические характеристики насоса — диафрагменного типа с производительностью до 140 л/ч. Для фильтрации топлива стоял щелевой фильтр с отстойником и дополнительно перед карбюратором ставился сетчатый фильтр тонкой очистки. Запас бензина 90 литров находился в бензобаке на раме под кабиной.

Первые версии ЗМЗ-53 оснащались двухкамерным карбюратором К 126Б с падающим потоком. Карбюратор оснащался механическими экономайзером и ускорительным насосом, а также пневматическим ограничителем оборотов двигателя. Воздух для двигателя проходил очистку в инерционно-масляном фильтре с двухступенчатой очисткой воздуха. Фильтрующий сменный элемент изготавливался из капрона.

Смазка двигателя комбинированной схемы – под давлением и разбрызгиванием. Для очистки масла применялась центрифуга. Давление масла создавалось шестерёнчатым насосом, с забором масла из поддона двигателя. Двигатель оснащался масляным радиатором с воздушным охлаждением. Радиатор монтировался перед основным радиатором жидкостной системы охлаждения. Опционально мог быть установлен жидкостный подогреватель ПЖБ12.

Устройство

ГАЗ 3307 имеет одновременно простую и продуманную конструкцию. Агрегат грузовика дополняет надежная трансмиссия. 4-ступенчатая механическая коробка передач работает совместно с зависимыми подвесками, представленными совокупностью шестерней и валов. Переключение скоростей реализовано за счет сцепления. Корпус трансмиссии имеет вторичный и первичный валы. Последний соединяется с маховиком силовой установки, первый – управляет вращением колес. Для управления 1-ой и 2-ой передачами применяется рычаг переключателя, 3-ей и 4-ой – муфта. В нее также заливается и сливается масло. Отверстие для заливки располагается сбоку чугунного корпуса, для слива – внизу. Индикатором окончания заливки служит отверстие, выполненное сбоку корпуса. Когда из него начинает течь избыток жидкости, то заливку нужно завершать.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

раздел 5

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается.

При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»).

Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

https://youtube.com/watch?v=9-pYZaY_HDU

Доработка мотора Газ 53

Поскольку силовая установка ГАЗ-53 неприхотлива, с повышенным ресурсом, часто умельцы используют двигатель для тюнинга. Дополнительно стимулирует проведение работ доступность цены устройства и запасных частей. По этой причине владельцы предпочитают устанавливать мотор на другие машины, например «Газель» и «УАЗ».

Кажется, что для таких автомобилей двигатель не подходит по весовым и габаритным показателям. Но, благодаря использованию алюминия, мотор на самом деле весит относительно мало (230-270кг). Этот фактор не влияет негативно на ходовую часть, мотор помещается в пространстве под капотом, и совместим с этими автомобилями. Для адаптации под меняющиеся условия в конструкции изделий меняют некоторые элементы: крепления, охлаждения и тому подобное.

Улучшенный ГАЗ-53:

Востребованная доработка, это установка инжектора на силовой агрегат. Процедура требует знаний и умений, поскольку настроить двигатель под измененные показатели сложно. Штатный карбюратор не в состоянии сделать потребляемую смесь улучшенной консистенции, поэтому инжектор в этом случае актуален. К слову, попытки установить изделие на мотор предпринимались и со стороны завода. Так, в восьмидесятых годах модификации двигателей «504.10» и «5232.10» получили в штатной комплектации впрыск топлива. Инжекторный мотор отличался повышенной мощностью, экономичностью, увеличенным диапазоном настроек. Однако, в серийный выпуск эти двигатели не попали и большинству пользователей о модификациях ничего не известно.

11.7. Эксплуатационные материалы

Наименование топлива, масла, смазки, рабочей жидкОСТи	ГОСТ, ОСТ или ТУ
Бензин «Нормаль-80» (ГАЗ-3307)	ГОСТ р 51105–97
Регуляр-92 (дубл.) — ГАЗ-3307	ГОСТ р 51105–97
Дизельное топливо (ГАЗ-3309)	ГОСТ р 52368–2005
Масло «ТНК Мотор ойл» (ГАЗ-3307)	ТУ 38.310–41–148–01
Масло уфалюб (ГАЗ-3307)	ТУ 38.302.032–90
Масло уфалюб-Люкс (ГАЗ-3307)	ТУ 0253.004.0576654–96
Масло Ангрол (ГАЗ-3307)	ТУ 38.601.01.220–92
Масло «Лукойл Стандарт»	ТУ 38.601–07–21–02
Масло «Яр-Марка» 1 и 2 (ГАЗ-3307)	ТУ 38.301.25.19–95
Масло «Яр-Марка» Экстра (ГАЗ-3307)	ТУ 38.301.25.36–97
Масло самойл (ГАЗ-3307)	ТУ 38.301.12002–94
Масло велс 1 и 2 (ГАЗ-3307)	ТУ 0253.072.00148636–95
Масло «Стандарт-3», «Стандарт-5» (ГАЗ-3309)	ТУ 38.301–19–79–98
Масло «Лукойл-Стандарт» (ГАЗ-3307)	ТУ 38.301–29–77–95
Масло «Спектрол» (ГАЗ-3307)	ТУ 0253.003.069113380–95
Масло «Ферганол» (ГАЗ-3307)	ТУ уз.39.3–145–96
Масло «НафтанМБ» (ГАЗ-3307)	ТУ рБ 057784770–90
Масло «Лукойл Авангард» (ГАЗ-3309)	ТУ 025–075–00148636–99
Масло «Лукойл Супер» (ГАЗ-3309)	ТУ 025–075–00148636–99
Масло «Юкос плюс» (ГАЗ-3307)	ТУ 0253–003–48120848–01
Масло «Consol Стандарт» (ГАЗ-3307)	ТУ 0253–017–17280618–2001
Масло м-8В (ГАЗ-3307)	ГОСТ 10541–78
Масло м63/10B (ГАЗ-3307)	ГОСТ 10541–78
Масло м43/6В1 (ГАЗ-3307)	ГОСТ 10541–78
Масло м10Г2 (ГАЗ-3309), М10Г2К (ГАЗ-3309)	ГОСТ 8581–78
Масло м8Г К (ГАЗ-3309) Масло м10ДМ (ГАЗ-3309)	ГОСТ 8581–78
ГОСТ 8581–78
Масло м8ДМ (ГАЗ-3309)	ГОСТ 8581–78
Масло тАП-15В	ГОСТ 23652–79
Масло тСП-15к	ГОСТ 23652–79
Масло «Супер Т-3» (ТМ5)	ТУ 38.301–19–62–01
Масло «Девон Супер Т» (ТМ-18)	ТУ 0253–035–00219158–99
Масло «Лукойл ТМ-5» SAE 85W-90	ТУ 38.601–07–23–02
Масло «Лукойл ТМ-5» SAE 75W-90	ТУ 38.601–07–23–02
Масло тСп-10	ГОСТ 23652–79
Масло тСP-9 гип	ТУ 38.1011238–89
Масло касторовое	ГОСТ 6990–75
Масло для гидромеханических и гидрообъемных передач марки «Р» (ГАЗ-3309)	ТУ 38.101.1282–89
Масло для гидромеханических и гидрообъемных передач марки «А» (ГАЗ-3309)	ТУ 38.101.1282–89
Масло вМГЗ (ГАЗ-3309)	ТУ 38.101.479–00
Масло веретенное АУ	ТУ 38.1011232–89
ЖидкОСТь Амортизаторная АЖ-12т	ГОСТ 23008–78
Смазка пушечная (ПВК)	ГОСТ 19537–83
Смазка литол-24	ГОСТ-21150–87
Смазка солидол Ж	ГОСТ 1033-.79
Смазка солидол С	ГОСТ 4366–76 ‘
Смазка цИАТИМ-201	ГОСТ 6267–74
Смазка № 158	ТУ 38.301–40–25–94
Смазка лита	ТУ 38.1011.308–90
Смазка графитная УСсА	ГОСТ 3333–80
ЖидкОСТи тормозные:
«РОСДОТ»	ТУ 2451–004–36732629–99
«Томь» класса III марки «А»	ТУ 2451–076–05757618–2000
АвтожидкОСТи охлаждающие:
Тосол-А40М, ‘Тосол-А65М	ТУ 6–57–95–96
ОЖ-40 «Лена», ОЖ-85 «Лена»	ТУ 113–07–02–88
«Cool Stream Standard»	ТУ 2422–002–13331543–2004
«Термосол“	ТУ 301–02–141–91

Приложение 8

Рис.4. Промывка системы охлаждения ГАЗ-53

1 — радиатор; 2 — блок цилиндров; 3 — водяной насос

Весной и осенью в случае применения воды систему охлаждения ГАЗ-53 промывают. Водяную рубашку двигателя и радиатор промывают отдельно.

Промывку ведут в направлении, обратном циркуляции воды при работе системы (рис.4).

При промывке водяной рубашки двигателя необходимо снять термостат и вывернуть сливные краники. Радиатор снимают и промывают отдельно.

Радиатор ГАЗ-53 ремонтируют только в случае незначительного числа разрушенных трубок (не более 4 шт.) и их подпайке не более чем в пяти местах в сердцевине. Наплыв припоя должен быть не свыше 1,5 см2. После пайки охлаждающие пластины и гофрированные ленты выправляют, радиатор подвергают проверке на герметичность.

Наиболее характерными неисправностями помпы ГАЗ-53 является течь воды через сальник крыльчатки в результате износа уплотняющей шайбы или манжеты сальника и изнашивание подшипника валика. Эти неисправности устраняются заменой изношенных деталей новыми.

Снимают водяной насос ГАЗ-53 с крышки распределительных шестерен. Зажав ступицу шкива в тисках, отвертывают болт крепления крыльчатки водяного насоса и снимают шайбы. Съемником спрессовывают крыльчатку с вала помпы.

Перед снятием крыльчатки, чтобы не повредить резьбу в валике водяного насоса, между торцом валика и болтом съемника необходимо поставить шайбу. Снимают запорное кольцо и вынимают уплотняющую шайбу, манжету сальника, обоймы манжеты и пружину сальника. Промывают и очищают детали водяного насоса.

Собирают крыльчатку с сальником, для чего в заднее углубление на крыльчатке укладывают последовательно пружину сальника, обоймы сальника, резиновую манжету, уплотняющую шайбу, и все эти детали закрепляют запорным кольцом.

Если абсолютная величина изнашивания уплотняющей шайбы невелика, то ее можно установить вновь, повернув неизношенной стороной к корпусу водяного насоса.

Торец корпуса помпы ГАЗ-53, по которому работает уплотняющая шайба, смазывают тонким слоем графитового смазочного материала перед напрессовкой крыльчатки на валик насоса. Это улучшает качество приработки рабочих поверхностей уплотняющей шайбы и торца корпуса помпы.

Напрессовывают крыльчатку на валик. Напрессовку производят до упора ступицы крыльчатки в торец лыски валика. На болт крепления крыльчатки надевают пружинную шайбу, плоскую шайбу и ввертывают болт в задний торец валика до упора; привертывают помпу к крышке распределительных шестерен, заменив его прокладку новой.

контрольная работа Система охлаждения ГАЗ-53

Устройство и принцип работы автомобиля ГАЗ-53А. Система охлаждения двигателя. Устройство вентилятора и водяного насоса. Уход и промывка системой охлаждения. Ремонт радиатора и устранение основных неисправностей в системе охлаждения. Принципы охраны труда.

Перед скачиванием данного файла вспомните о тех хороших рефератах, контрольных, курсовых, дипломных работах, статьях и других документах, которые лежат невостребованными в вашем компьютере. Это ваш труд, он должен участвовать в развитии общества и приносить пользу людям. Найдите эти работы и отправьте в базу знаний.

Мы и все студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будем вам очень благодарны.

Чтобы скачать архив с документом, в поле, расположенное ниже, впишите пятизначное число и нажмите кнопку «Скачать архив»

Рубрика	Транспорт
Вид	контрольная работа
Язык	русский

Система регулирования давления в шинах автомобиля ГАЗ-66

Система регулирования позволяет изменять давление воздуха в шинах с места водителя, как на стоянке, так и на ходу автомобиля, контролировать давление в шинах, а также продолжать движение автомобиля при небольших повреждениях шины.

На Горьковском автомобильном заводе в 1964 году был разработан и запущен в производство грузовик ГАЗ 66. Первое время на нем устанавливался одноименный двигатель ГАЗ 66, после чего он был заменен на более мощный ЗМЗ 66-06. Начиная с 1980 года, машины ГАЗ 66 стали агрегатироваться моторами ЗМЗ 511, в наши дни ставятся ЗМЗ 513. Автомобиль ГАЗ 66 относится к категории полноприводных грузовых транспортных средств. Этот уникальный грузовик продолжает пользоваться большой популярностью, благодаря отличным внедорожным характеристикам.

Технические характеристики двигателя ГАЗ 66

Тип мотора	Карбюратор (К-126, К-135)
Количество цилиндров	8
Число тактов	4
Компоновка	У-образный мотор
Вид системы охлаждения	жидкостная
Рабочий объем двигателя ГАЗ 66, ЗМЗ 511	4, 254 литра
Мощность двигателя ГАЗ 66, ЗМЗ 511	120 лошадиных сил
Крутящий момент	284,4 Нм (при 2500 об/мин коленвала)
Диаметр цилиндров	92 мм
Длина хода поршня	80 мм
Вес мотора	262 кг
Степень сжатия	6,7
Потребляемое топливо	бензин марки А-76 (низкооктановый)
Количество расходуемого топлива на 100 км	от 20 до 25 литров
Формула включения цилиндров	1-5-4-2-6-3-7-8

В конструкцию двигателя ГАЗ 66 входит предпусковой подогреватель марки ПЖБ 12.

Область применения двигателя ЗМЗ 511 и его модификаций – это грузовики средней грузоподъемности:

• ГАЗ–53;
• ГАЗ-66;
• ГАЗ–3307;
• ГАЗ-66-1;
• ГАЗ-66А, Б, Д, П, Э;
• ГАЗ-66-01, 02, 03, 04, 05, 11, 12, 14, 15, 16.

На базе двигателя внутреннего сгорания ЗМЗ 511 создана модификация ЗМЗ 513. Данная модель мотора предназначена для транспортных средств, эксплуатируемых в усложненных условиях:

1. Военная техника.
2. Перевозка грузов по пересеченной местности и пр.

Новый силовой агрегат имеет ряд существенных отличий от базовой модели:

1. Вес двигателя ЗМЗ-513 равен 275 кг.
2. Поддон двигателя имеет другую конфигурацию.
3. Рабочие элементы электрооборудования выполнены в экранированном исполнении.

Детали и узлы системы

Схема устройства охлаждения двигателя Лада Приора достаточно простая и присущая всем инжекторным версиям. Охлаждающая жидкость циркулирует по кругам — большому и малому. Рассмотрим, детали узла «охлаждайки» более детальнее.

Радиатор и электровентилятор

Радиатор и электровентилятор обеспечивают постоянную температуру мотора в пределах 87-103 градуса Цельсия, чтобы двигатель не перегрелся. На первых моделях двигателя устанавливался трёхрядный охладитель медной конструкции. Но, после неудачных испытаний, конструкторами было принято решение сменить радиатор на трёхрядный алюминиевый.

Электровентилятор включается при помощи блока управления, который регулирует температуру мотора при помощи датчика температуры охлаждающей жидкости. Данные о температурном режиме считываются с рубашки охлаждения и подаются на ЭБУ, который включает и выключает основной вентилятор.

Неисправность вентилятора и радиатора охлаждения ведут к плохой циркуляции, и недостаточном охлаждении системы. При этом мотор может перегреваться.

Термостат

Обеспечивает перевод потоков охлаждающей жидкости с малого на большой круг и наоборот. Так, открывается термостат при температурном диапазоне в 60-70 градусов. Это одна из самых важных деталей мотора, поскольку именно она регулирует эффективный и быстрый прогрев движка, а также нормальную работу системы ОЖ.

При прогреве мотора термостат находится в закрытом положении и циркуляция ОЖ обеспечивается по малому кругу без участия радиатора. После открытия термостата жидкость начинает гоняться по большому кругу, что обеспечивает эффективное охлаждение благодаря радиатору.

Неисправность термостата приводит к тому, что двигатель начинает греться, поскольку он находится в закрытом состоянии и зачастую, эта неисправность сопровождается частым включением электровентилятора. Смена термостата проводится легко, для этого просто необходимо слить ОЖ до уровня ниже детали и открутить корпус. Под корпусом находится изделие.

Водяной насос

Водяной насос или помпа служит для обеспечения циркуляции ОЖ по всей системе. Неисправность данного элемента приводит к потере жидкости и перегреву силового агрегата. Обычно износ подшипников внутри изделия приводит к заклиниванию, из-за чего из-под водяного насоса начинается течь.

Отопитель

Одним из неотъемлемых элементов системы охлаждения является система отопителя. Она включает в себя входящий и выходящий патрубок, радиатор и электровентилятор. В зимнее время активно эксплуатируется, чем дополнительно охлаждает движок.

Расширительный бачок и пробка

В расширительный бачок вытесняются газы и пары, которые образуются вследствие эксплуатации системы. Там, этот элемент служить также уровнем ОЖ в системе. Через пробку вытесняется воздух, а также горячая «охлаждайка» при перегреве силового агрегата.

Патрубки

Патрубки — промежуточные элементы, через которые циркулирует охлаждающая жидкость, а также соединяются разные элементы системы. Неисправность данных деталей может привести к потере жидкости, что может значительно снизить уровень в движке. Обычно, в зависимости от пробега и местности эксплуатации данные детали рекомендуется менять один раз на 100 000 км пробега.

Датчик температуры

Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате. Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться.

Водяная рубашка

Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла.

Полные технические характеристики авто

Габаритные размеры автомобиля
Длина, мм	6330
Ширина, мм	2330
Высота по кабине, мм	2350
Колесная база, мм	3770
Дорожный просвет под балкой передней оси / задним мостом, мм	347 / 265
Колея передних/задних колес, мм	1700 / 1560
Габаритные размеры грузовой платформы
Длина, мм	3490
Ширина, мм	2170
Высота, мм	510

Технические характеристики

Грузоподъемность, кг	4500
Масса автомобиля, кг
Снаряжённая	3200
Полная	7850
Коробка передач	механическая пятиступенчатая синхронизированная
Подвеска колёс
Передняя	Зависимая, рессорная, с гидравлическими амортизаторами
Задняя	Зависимая, рессорная
Тормоза
Рабочая тормозная система	двухконтурная, с гидравлическим приводом
Передние	Барабанные
Задние	Барабанные
Рулевое управление
Тип	винт — шариковая гайка
Колеса
Диски, размерность	152Б-508
Шины, размерность	8,25R20

Двигатель

ЗМЗ-511.10	V-8х90°, 4-х тактный карбюраторный двигатель с жидкостным охлаждением
Рабочий объём, л	4,25
Степень сжатия	7,6
Мощность, л.с. (кВт) / об/мин	119 (87,5) / 3200
Максимальный крутящий момент, кГс*м (Н*м) / об/мин	28 (274,7) / 2250
Топливо	А-76

Эксплуатационные показатели

Максимальная скорость, км/ч	90
Время разгона до 80 км/ч, с	64
Расход топлива, л/100 км (по ГОСТ 20306-90)
при 60 км/ч	19,6
при 80 км/ч	26,4
Максимальный подъем, преодолеваемый автомобилем, %, не менее	25
Емкость топливного бака, л	105

История модели и назначение

ГАЗ 3307 – популярный российский грузовой автомобиль, производство которого осуществлялось Горьковским автозаводом. Выпуск машины начался в 1989 году и продолжается в настоящее время. Модель стартовала очень удачно, но довольно быстро утратила популярность. После развала СССР автомобиль заметно потерял в спросе, и его крупносерийное производство прекратилось. ГАЗ 3307 серьезно проигрывал конкурентам того времени и вскоре был заменен на более совершенную модель – ГАЗ 3309. Однако полностью выпуск грузовика не остановился. Горьковский автозавод продолжает поставлять специальные версии для государственных структур (единичные заказы). Карбюраторные ГАЗ 3307 также экспортируются на белорусский рынок.

ГАЗ 3307 является преемником популярного в СССР автомобиля ГАЗ 53. К концу 1980-х годов данный грузовик серьезно устарел, ему требовалось обновление. Это и послужило толчком к началу создания принципиально новой модели. Автомобиль проектировался для работы на дорогах с твердым покрытием. ГАЗ 3307 относится к четвертому поколению продуктов Горьковского автозавода. В него также входят автомобили ГАЗ 3309, ГАЗ 3306 и ГАЗ 4301.

Одним из приоритетов при создании модели считалась масштабная унификация по основным элементам и узлам с предшественником. В результате модели достались многие детали ГАЗ 53. Подобное решение облегчило техническое обслуживание автомобиля и сократило себестоимость. При этом ГАЗ 3307 по многим характеристикам превзошел ГАЗ 53. Капотная компоновка у грузовика сохранилась. Главным отличием машины стала улучшенная кабина и новое оперение. В салоне появилось больше места, добавились вентиляция и отопление. Незначительные преобразования затронули и силовые установки.

На Горьковском автозаводе ГАЗ 3307 позиционировали в качестве переходного варианта, который в будущем должны были заменить дизельные версии с повышенной экономичностью. Предприятие вскоре само стало выпускать дизельные моторы.

Производство карбюраторной версии ГАЗ 3307 окончательно завершилось в начале 1990-х годов. Дизельные версии также теряли популярность с каждым годом, потому вскоре выпуск их стал нерентабельным. Сейчас завод предлагает исключительно бензиновые модификации грузовика (выпуск только под заказ). Основу ГАЗ 3307 применяют для создания автомобилей специального назначения. При этом конструкция прицепа позволяет транспортировать объемные и тяжелые грузы.
