Как отрегулировать зазоры клапанов, признаки и симптомы неправильной регулировки, порядок работ и прочее

Как отрегулировать клапанные зазоры на иномарках

Прежде всего, с помощью инструкции по ремонту и обслуживанию вашего авто определяем тип двигателя. Дело в том, что на некоторых иномарках может быть до десяти видов моторов на одной модели автомобиля. Там же указан инструмент, необходимый для регулировки и установки меток ГРМ. Однако, в большинстве случаев достаточно набора гаечных ключей и плоских щупов. Рассмотрим особенности регулировки зазоров на Mitsubishu ASX 1.6 с бензиновым и дизельным двигателем.

Бензиновый двигатель

Так выглядит двигатель Mitsubishu ASX 1.6 с бензиновым двигателем

Для этого следует выполнить следующие действия:

Снимаем пластмассовый кожух двигателя (держится на резиновых защёлках).
Демонтируем катушки зажигания и клапанную крышку.
Выставляем по меткам оба распредвала (здесь же указаны номинальные зазоры впускных и выпускных клапанов).Выставляем метки распредвала двигателя
Измеряем с помощью щупов зазоры «Второй и четвёртый цилиндр — впускные клапаны», «Первый и третий цилиндр — выпускные клапаны». Записываем результаты измерения.
Проворачиваем коленчатый вал на 360 градусов. Затем совмещаем метки на распредвалах и замеряем зазоры других клапанов.Проверяем величину клапанных просветов двигателя
Снимаем оба распредвала, вытаскиваем регулировочные стаканчики и по приведённой формуле высчитываем размер новых стаканчиков.Регулируем зазоры клапанов
Устанавливаем новые стаканчики и устанавливаем распредвалы в головку блока цилиндров.
В указанные места наносим герметик и закручиваем клапанную крышку.Наносим герметик и закручиваем клапанную крышку двигателя

Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может быть укомплектован дизельным двигателем. В этом случае регулировка клапанов осуществляется с помощью болтов в толкателях.

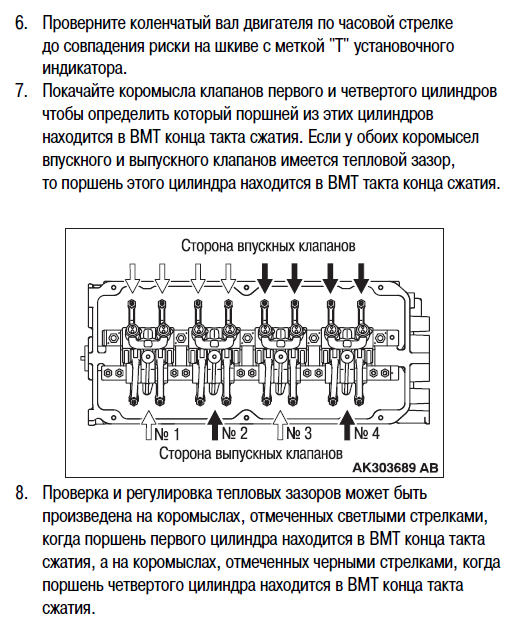

Так регулируются зазоры клапанов на Mitsubishu ASX 1.6 с дизельным мотором

Основные признаки неправильно проведённых работ

Если зазоры клапанов установлены правильно, двигатель будет работать тихо и ровно. При увеличенных промежутках он будет издавать посторонние стуки и шумы, при уменьшенных — будет работать неравномерно. Дальнейшая эксплуатация такого автомобиля невозможна, необходимо выполнить ремонт самостоятельно или обратиться в сервисный центр. В противном случае вы можете лишиться автомобиля.

Беспроблемная эксплуатация вашего автомобиля во многом определяется регулярными операциями по настройке зазоров клапанного механизма. Периодичность этих операций устанавливается производителем, а технология регулировки довольно проста и не требует специальных знаний и умений. Удачи на дорогах!

Источники

https://FB.ru/article/226876/zazor-klapana-kakim-on-doljen-byit-instruktsiya-po-pravilnoy-regulirovke-klapanov-vaz-i-inomarok
https://autochainik.ru/regulirovka-zazorov-klapanov.html
https://pol-z.ru/regulirovka-teplovyih-zazorov-klapanov-v-pomoshh-avtolyubitelyu/
https://mtz-80.ru/bez-rubriki/regulirovka-zazorov-klapanov-dvigatelya
https://scart-avto.ru/remont/kak-otregulirovat-zazory-klapanov-priznaki-i-simptomy/
http://KrutiMotor.ru/regulirovka-klapanov/
https://VmyatynNet.ru/avto-rf/nastrojka-klapanov.html
https://gp-prsmah.ru/tyuning-remont/na-chto-vliyaet-regulirovka-klapanov.html
https://delis-avto.ru/obzory/proverka-zazorov-klapanov.html
https://autostuk.ru/regulirovka-zazorov-klapanov-2-varianta.html
https://4x4privod.ru/regulirovka-klapanov-poryadok-proved/
https://auto-gl.ru/regulirovka-klapanov-dvigatelya-sovremennogo-avtomobilya/

Регулировка клапанов зил 130 зазоры – Регулировка клапанов зил 130 своими руками

Длительная работа двигателя с неправильными зазорами может привести к преждевременному износу деталей клапанного механизма — обгоранию клапанов, износу коромысел, опорных поверхностей толкателей и кулачков распределительного вала.

При появлении стуков в клапанном механизме необходимо проверить и, если требуется, отрегулировать зазоры между клапанами и коромыслами, которые должны быть в пределах 0,25—0,3 мм (для впускных и выпускных клапанов). Регулировка зазоров в клапанном механизме осуществляется на холодном двигателе регулировочным винтом с контргайкой, установленным в коротком плече коромысла.

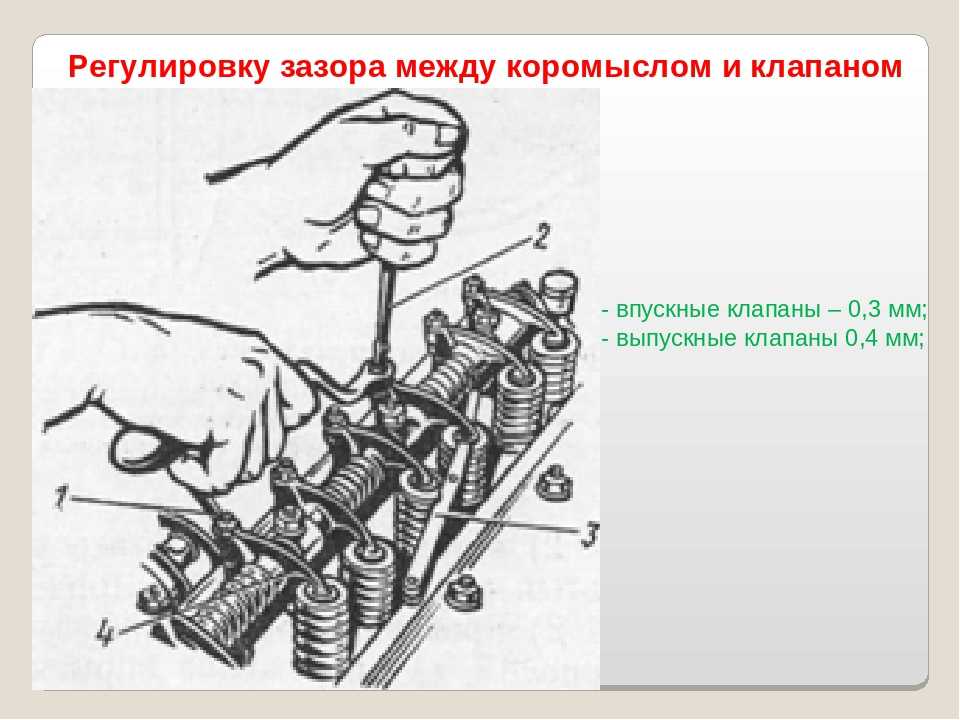

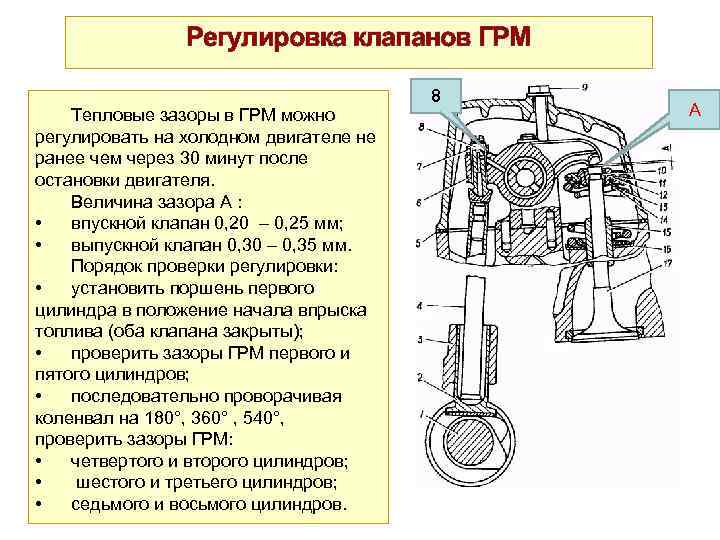

Для регулировки зазора в клапанном механизме нужно установить поршень первого цилиндра в верхнюю мертвую точку (в. м. т.) такта сжатия. При этом отверстие на шкиве коленчатого вала должно располагаться под меткой «ВМТ» на указателе установки момента зажигания, расположенном на датчике ограничителя максимальных чисел оборотов.

В этом положении нужно производить регулировку зазора следующих клапанов;

– впускного и выпускного первого цилиндра
– выпускного второго цилиндра
– впускного третьего
– выпускного четвертого
– выпускного пятого
– впускного седьмого
– впускного восьмого

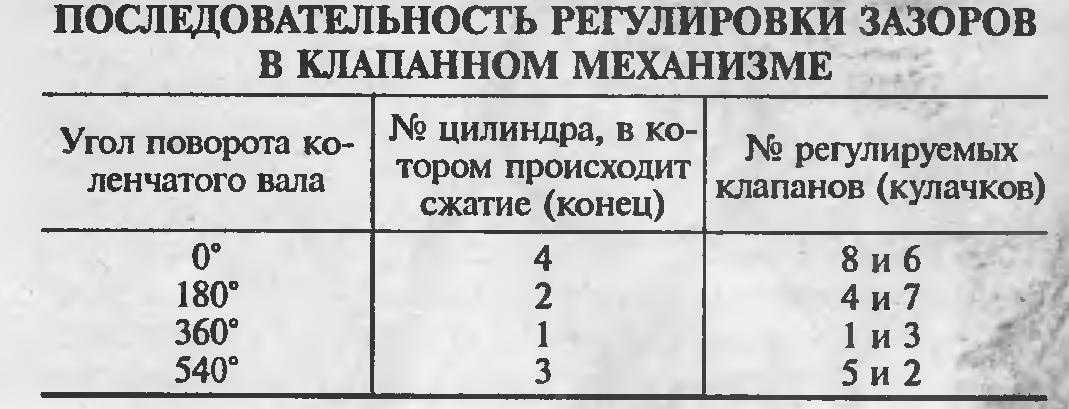

Зазоры у остальных клапанов необходимо регулировать после поворота коленчатого вала на 360° (полный оборот).

Регулировку вторым способом производят в следующем порядке:

Устанавливают поршень первого цилиндра в ВМТ такта сжатия, при помощи установочного зубчатого указателя (рис. 1)

Для этого поворачиваем коленчатый вал до совмещения метки на шкиве вала с меткой ВМТ на указателе.

В этом случае оба клапана, впускной и выпускной, первого цилиндра будут закрыты, а между стержнем клапана и нажимным концом коромысла образуется самый наибольший зазор, который замеряем щупом и, если нужно регулируем.

Чтобы точно провертывать коленчатый вал на одну четверть оборота, наносим мелом метки на шкиве коленчатого вала, разместив их под углом 90° при положении поршня первого цилиндра в ВМТ (такта сжатия).

Проверить просто. Можно отвёрткой понажимать на тарелки клапанов (1и2). Миллиметров через 10 клапана упрутся в поршень.В этом положении настраиваю клапана 4,6,7,8.4 и 8 зазор 0,3мм. (выпуск)6 и 7 зазор 0.25 мм. (впуск)

Далее один оборот коленовала по часовой стрелке. (я сделал маркером риску на блоке и шкиве). Крутится туго. Тот же момент ловлю для 4 цилиндра. 7и8 клапан. Поймал? Замечательно.Настраиваю 1,2,3,5 клапана.1 и 5 зазор 0,3мм. (выпуск)2 и 3 зазор 0.25мм. (впуск)

Вот и всё! Делов то куча))

Полезные советы

Чтобы избежать «зажатых» клапанов на классических моделях ВАЗ, нужно учитывать то, что тыльная поверхность кулачков распредвала может не являться идеальной. Такое биение вала иногда составляет около 0.04 мм. По этой причине необходимо дополнительно проверять зазор. Делается это тогда, когда кулачок находится в следующих положениях

перед моментом открытия клапана;
после момента его закрытия;

Для решения задачи понадобится установить распредвал в такое положение, когда метка на шестерне получит верхнее направление. Затем производится проверка зазоров у клапанов 4, 6, 7 и 8. После нужно провернуть коленчатый вал на 180 градусов, то есть распределительный вал провернется на 90 градусов. После проворота можно проверить 7, 4, 3 и 1-й клапаны. Подобным образом проверяются 3, 1, 2 и 5-й клапан, а затем 2, 5, 6 и 8-й

Обратите внимание, измерения всех клапанов должны иметь одинаковый конечный результат. Если результаты отличаются, тогда во время выставления зазора необходимо принимать за основу то место, где зазор минимален (наиболее «зажат»)

Также хотелось бы отметить, что для «классики» ВАЗ существует особое приспособление с часовым индикатором для регулировки клапанов. Предполагается, что такой инструмент позволяет добиться более высокой точности сравнительно с использованием щупа, а также позволяет спокойно регулировать клапана «на горячую». К сожалению, на практике такие решения имеют определенные недостатки и погрешности. В результате точность измерений зачастую далека от идеальной и может даже уступать привычному методу с использованием щупа.

Некоторые мастера могут без особых трудностей регулировать клапана на импортных автомобилях при помощи специнструмента для ВАЗ, внося определенные изменения в конструкцию приспособления. Также распространена практика использования только одного фиксатора толкателя, который подбирается по размерам. Процедура сводится к тому, чтобы провернуть коленвал до того момента, пока толкатель не «утопит» кулачок распредвала.

Затем вставляется фиксатор, после чего распредвал вращается до того момента, когда кулачок сойдет с шайбы. После извлечения старой шайбы и проверки/замены на новую, распределительный вал снова вращается назад. Отметим, что распредвал нужно вращать при помощи ключа, которым прокручивается шестерня распредвала. Коленвал крутить не следует, так как ремень ГРМ при вращении обязательно нужно нагружать должным образом.

Чем опасно изменение теплового зазора мотора

Если клапан зажат, то горячие газы, образующиеся во время сгорания топлива, нагревают не только нижнюю, но и верхнюю часть тарелки, то температура клапана увеличивается, что может привести к его прогоранию. Это особенно опасно, если мотор работает под большой нагрузкой или неправильно выставлен угол опережения зажигания.

Прогар клапана приведет к резкому падению мощности мотора, росту расхода топлива и перегреву двигателя. Если клапаны начали стучать, то никакой угрозы для мотора нет. Проблема в том, что на ранней стадии проворачивание вкладыша коленвала проявляет себя аналогичным стуком, поэтому их легко спутать.

Для чего нужно регулировать клапаны

Если вдруг появляется посторонний шум при работе двигателя, то, скорее всего, придется проверять двигатель или клапаны. Диагностика Газели:

Лучше всего ревизию сделать с помощью стетоскопа, подойдет для этого случая модель К-69М ГАРО.
Двигатель газели при этом должен быть прогрет, и проверять нужно при различной частоте вращения коленвала.
Придется внимательно прислушиваться на самой маленькой частоте вращения, потом на средней, начиная с распределительного механизма, а затем проверяя работу клапанов (750-1000 мин.-1).

Звуки от поврежденных клапанов слышны лучше всего в том месте, где находится головка, над местами их расположения.

Разобранный двигатель 4216

Необходима регулировка клапанов Газель 4216, если они периодически стучат, то проявляясь, то исчезая, если резко менять частоту вращения коленчатого вала.

Регулировка клапанов Газели 4216

Регулировка клапанов на моторе GA16 Nissan

Отрегулировать клапана на 1,6 литровом двигателе Ниссан GA16 можно достаточно просто, для этого понадобится только лишь:

набор щупов;
плоская мощная отвертка;
пинцет;
ключи для съема клапанной крышки.

Но в этом процессе есть один нюанс – так как регулировочные шайбы обычно приходится заказывать, следует сначала просто измерить зазоры во всех клапанах, и только на основании полученных данных уже заказывать шайбы нужного размера. С вазовскими «восьмерками» и «девятками» намного проще – все шайбы необходимых размеров продаются в автомагазинах.

Работу выполняем в следующем порядке:

демонтируем клапанную крышку;
устанавливаем ВМТ первого цилиндра, прокручиваем коленвал так, чтобы оба РВ смотрели кулачками вверх;
отжимаем толкатель отверткой, извлекаем регулировочную шайбу. На выпускных клапанах устанавливается зазор обычно 0,35 мм, на впускных – 0,2 мм;

К примеру, на выпускном клапане при замере зазор оказался 0,5 мм, а извлеченная регулировочная шайба имеет толщину 2,4 мм (240). Математика здесь простая – зазор больше допустимого на 0.5 — 0,35 = 0,15 мм, значит, и шайба должна быть толще на эту величину. 2,4 + 0,15 = 2,55 мм, получается, что необходимо заказывать шайбу номиналом 255.

Далее регулирование производится так же, как и на любом другом двигателе – с проворачиванием коленвала и регулировкой по каждому цилиндру, в порядке их работы 1342.

Периодичность регулировочных мероприятий

По рекомендациям производителя регулировать зазоры между рычагами и стержнями клапанов следует через каждые 80 тысяч пробега авто. Как показывает практика, заниматься обслуживанием двигателя приходится гораздо раньше – как только цифры на спидометре пройдут отметку в 60 тыс. км. Если же вы эксплуатируете Рено Логан с газобаллонным оборудованием, то периодичность регулировки уменьшается вдвое. Через каждые 30 тыс. км придётся заезжать на сервис и тратить время и деньги. Или же заниматься этим самостоятельно – процедура регулировки проста и под силу даже начинающим автолюбителям.

Последствия увеличенных зазоров клапанов

Измерение зазоров клапанов

При работе двигателя детали газораспределительного механизма сильно нагреваются. Из-за этого происходит линейное увеличение их размеров

Поэтому при сборке важно соблюдать тепловой зазор клапанов, компенсирующий такое увеличение. Это позволит предотвратить повышенное трение между деталями

Но увеличенные зазоры клапанов не позволяют приводному механизму (в который входят распредвал, коромысла, толкатели и т.д.) открывать их на требуемую величину. Рассмотрим, к чему это приводит.

Недостаточно открытый впускной клапан будет препятствовать наполнению камеры сгорания топливной смесью, что отрицательно скажется на мощности мотора. Выпускной же в такой ситуации помешает удалению продуктов сгорания, из-за чего на деталях появляется нагар, который отложится на:

днище поршня и поверхности камеры сгорания, ухудшая теплоотвод и тем самым будет способствовать перегреву деталей;
свече зажигания бензинового двигателя или свече накаливания дизельного, которые из-за этого выйдут из строя преждевременно;
рабочей поверхности (фаске) клапана и его седла, что помешает плотному их прилеганию друг к другу и вызовет снижение компрессии в цилиндре.

Вдобавок, большие зазоры клапанов увеличивают ударную нагрузку взаимодействующих деталей и могут спровоцировать:

наклёп верхних торцов клапанов;
деформацию сёдел;
поломку пружин;
повреждение толкателей;
поломку коромысел.

Уменьшенные зазоры клапанов двигателя могут воспрепятствовать плотному прилеганию последних к сёдлам, вследствие того, что “удлинившийся” от нагрева клапан будет отжат от седла толкателем. В таком случае значительно перегретая кромка выпускного может обгореть. Кроме того, закономерно снижается компрессия.

Регулировка зазоров клапанов

Процесс регулировки проводится посредством нескольких этапов

Особое внимание уделяется подготовительным работам, направленным на подготовку помещения и автомобиля. Каждый процесс стоит рассмотреть более подробно

Подготовка

Перед тем как приступить к регулировочным работам, требуется тщательно очистить и отмыть кузов транспортного средства

Важно полностью удалить пыль и грязь из подкапотного пространства. Это необходимо для того, чтобы в мотор не попало ничего лишнего после того, как крышка головки блока цилиндров будет снята

После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры. Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение

Не менее важно подготовить необходимые для регулировки инструменты:

набор гаечных ключей;
отвёртки;
специальный измерительный щуп;
пинцет;
микрометр;
набор регулировочных шайб;
прибор для регулировки клапанов.

Ещё одним важным критерием подготовительных работ является обязательное снятие головки блока цилиндра. В процессе установки ГБЦ на авто и при протяжке есть вероятность смещения зазоров в сторону плюса или минуса. Именно по этой причине нужно перестраховаться и лишний раз провести перепроверку.

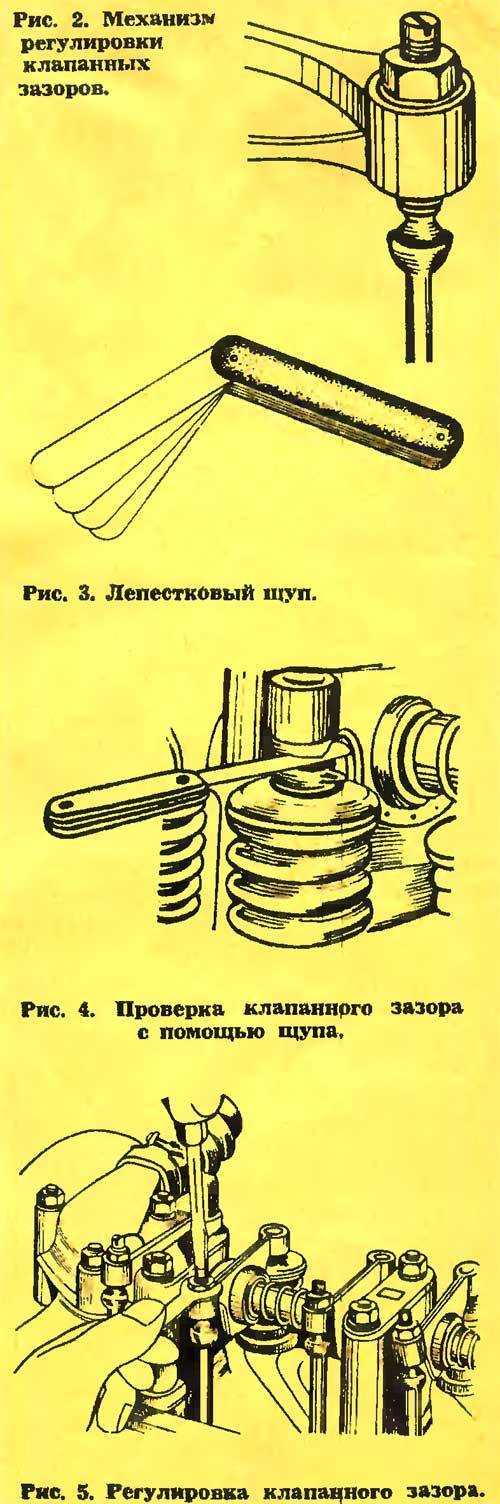

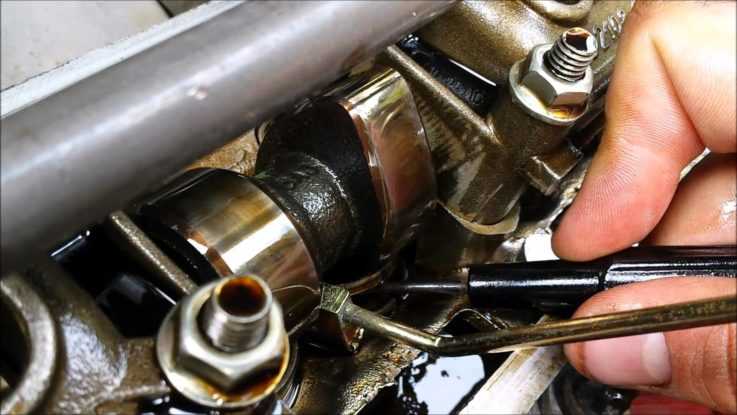

Регулировка с применением щупа

Данный метод изменения показателей зазора осуществляется с использованием щупа. На современных авто для подобной процедуры задействуются регулировочные шайбы клапанов. Последовательность действий здесь следующая:

Требуется отцепить клапанны трубки и крышки, а также тросики, которые ведут к приводам заслонок, и провести демонтаж корпуса воздушного фильтра. Можно выкрутить свечи, чтобы коленвал прокручивался легче.
Откручиваются две гайки, снимается крышка, а с верхней части убираются остатки автомобильного масла.
Снимается кожух ремня ГРМ.
Поршень цилиндра, откуда начнётся процесс регулирования, выставляется в верхнюю точку сжатия. Для получения более точных результатов можно будет ориентироваться на метки, нанесённые производителем.
Проворачивается коленвал по звёздочке и строго по часовой стрелке. Чтобы регулировка была проведена максимально правильно, нужно проследить за тем, чтобы риски на корпусе подшипников и на коленвале полностью совпадали.
На винте, который используется для установки зазора, следует отжать контргайку. Зазор при этом выставляется так, чтобы плоский щуп был максимумом подворота болта. Как только контргайка затягивается, нужно проверить правильность показателей, так как при сильном затягивании они могут сдвинуться.

Данный процесс проводится со всеми остальными клапанами.

Регулирование при помощи рейки и индикатора

Для регулировки автомобильного теплового зазора довольно часто используется специальная рейка, одновременно с индикатором. Данные приспособления позволяют добиться максимальной точности, чего нельзя получить при описанном выше методе. Порядок работ здесь установлен следующий:

после проведения подготовительных работ и снятия крышек клапанов мотор нужно прокрутить до совпадения меток на шестерне распределительного вала и метки на корпусе;
маркером на обратной стороне встроенной шестерни нужно проставить свои значки. Делать это нужно каждые 90 градусов, относительно установленной производителем метки;
при помощи трёх болтов нужно зафиксировать рейку на выступе блока установленных подшипников;
в специальное гнездо на планке требуется проставить стрелочный индикатор. При этом шкала должна быть установлена на нулевой отметке;
при помощи специального устройства берётся кулачок и немного тянется вверх. При нормальном раскладе стрелка индикатора сместится примерно на 50 — 52 деления.

Если в результате проведённых мероприятий полученные параметры несколько отличаются, потребуется провести регулировку по описанному выше методу.

По окончании регулировочного процесса, связанного с установкой зазоров в клапанном механизме, нужно запустить двигатель и прослушать, как он осуществляет свою работу в разных режимах. Если манипуляция проводилась после восстановления головки, требуется проследить за тем, чтобы клапаны были правильно притёрты.

Регулировка без гидрокомпенсаторов

До 2009 года на автомобиль Газель устанавливался двигатель УМЗ 4216 без гидрокомпенсаторов, по конструкции газораспределительного механизма практически ничем не отличающийся от ранее созданного карбюраторного двигателя УМЗ 100 (народное название «сотка»).

С началом выпуска автомобилей Газель бизнес, двигатель «сотку» модернизировали, установили инжектор, и сальник «набивку» заменили резиновым стандартным. Кроме этого, с установленным катализатором, автомобиль стал принадлежать классу Евро-3. Регулировка тепловых зазоров клапанов УМЗ 4216 выполняется по инструкции завода изготовителя, аналогично технологии, выполняемой на Газели «сотка».

Периодичность регулировки на ДВС рекомендуется проводить каждые 10000 км пробега. Если автомобиль обслуживается постоянно у одного специалиста, регулирующего зазоры, то по его рекомендации интервал пробега между настройкой может быть увеличен до 20000 км.

О необходимости регулировки зазоров, мотор напоминает водителю отсутствием тяговых характеристик, увеличенным расходом топлива или слишком громким звенящим цоканьем. Опытный специалист может уже по звукам работающего на холостом ходу двигателя определить в каком состоянии находятся тепловые зазоры. Ровно работающий двигатель с отсутствием не громких стуков клапанов является признаком малого по норме зазора («пережатый» клапан) и, наоборот, очень громкий стук свидетельствует о слишком большом зазоре. И в том, и в этом случае необходимо приводить в норму тепловые зазоры, так как если уходит зазор в процессе эксплуатации в плюс или минус, происходит изменение фазы впрыска.

Влияние зазора на фазу впрыска объясняется скоростью нарастания контакта поверхности кулачка распредвала со стержнем клапана. При меньшем зазоре или его отсутствии скорость увеличивается и клапан открывается и закрывается с некоторым опережением. В случае увеличенного зазора, работа клапана происходит с запаздыванием. Поэтому, когда владелец просит отрегулировать зазор под газ желательно доходчиво ему объяснить принцип газораспределения и регулирование производится также, как и устанавливается зазор под бензин.

Порядок регулирования определен конструкцией двигателя и осуществляется в два приема. Если автомобиль приехал на обслуживание, то необходимо перед началом работ снизить температуру двигателя естественным путем. Для этого достаточно открыть капот моторного отсека, а для ускорения процесса охлаждения установить над двигателем автономный вентилятор, работающий от АКБ автомобиля.

Технологическая схема работ следующая:

Снять клапанную крышку, осмотреть целостность деталей газораспределительного механизма на предмет механических повреждений.
Вращением коленчатого вала установить метку в виде риски, расположенной на задающем диске, совмещая с указателем в виде заостренного стержня на передней крышке блока цилиндров. При этом, первый цилиндр находится на такте сжатия.
Проверить щупом 0,3 мм первый клапан. Щуп должен проходить между скользящей поверхностью коромысла и торцом клапана. При уменьшенном зазоре, если щуп не проходит, необходимо отвернуть контрящую гайку и вращая регулировочный болт увеличить зазор, контролируя его изменение щупом. Интервал зазора первого и восьмого клапана допускается устанавливать от 0,3 до 0,35 мм.
Проверить щупом 0,35 мм второй клапан. Порядок регулирования осуществляется так же, как и в п.3. Интервал зазоров клапанов со второго по седьмой рекомендуется устанавливать от 0,35 до 0,4 мм.
Далее проверяется и регулируется четвертый и шестой клапан.
Повернуть коленчатый вал на 360 градусов до совмещения меток, указанных в п.2.
Проверить и отрегулировать клапаны в следующей последовательности: восьмой, седьмой, пятый и третий в соответствии с зазорами, указанными в пп.2 и 3.

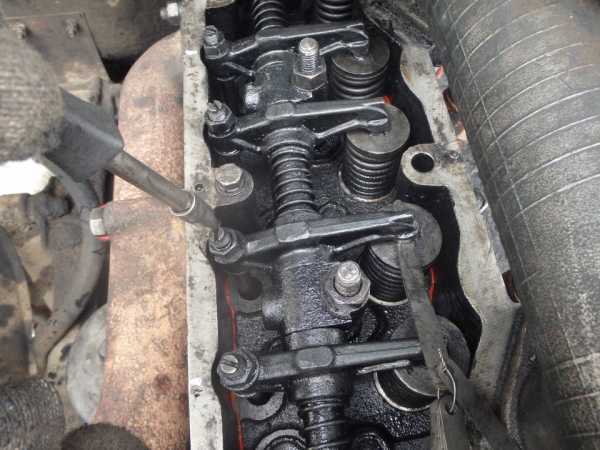

Регулировка клапанов ГАЗели

В качестве элемента газораспределительной системы, клапаны выполняют функцию впуска горючей смеси и выпуска отработанных газов. Поводить периодическую регулировку клапанов Газели требуется при нарушении целостность всей системы или при появлении постороннего «цоканья».

Тех выполняет профессиональную регулировку клапанов на автомобилях ГАЗель Next, Бизнес (2705, 3221, 3302, 33023) а также на Соболь (2217, 2310, 2752) всех поколений и модификаций. Работаем двигателями ЗМЗ (402, 405, 406), УМЗ-4216 и КАММИНЗ с карбюратором и инжектором.

Клапана	регулировка	825 руб
Клапана (ДВС 4216)	регулировка	1155 руб
Клапана (ДВС Cummins)	регулировка	3300 руб

Наименование детали

Виды работ

Стоимость

Что происходит, при измении зазоров на клапанах?

Если зазоры увеличиваются, то это приводит к тому, что мощность мотора падает. Если зазоры уменьшаются, то происходит подгорание клапанов. Каждая конкретная модель двигателя, например ЗМЗ 402, 405 или УМЗ 4216 реагировать на изменения по-разному, но чаще всего это классическое подгорание и снижение мощности.

Двигатели с гидрокомпенсаторами

Почему не требуется регулировка клапанов с гидрокомпенсаторами на Газели? Гидрокомпенсаторы – это специальные механизмы, которые контролируют расположение клапанов, регулируют его и позволяют сохранять его оптимальным. И происходит это в режиме реального времени.

Такие механизмы устанавливаются сегодня на многие современные двигатели большинства легковых автомобилей. Соответственно, при наличии данного элемента регулировка клапанов не требуется. На автомобилях Газель гидрокомпенсаторы можно используются на двигателях ЗМЗ 406-405.

Когда нужно проводить регулировку?

Есть ряд параметров, которые говорят о необходимости провести процедуру:

при отсутствии гидрокомпенсаторов (регулировка осуществляется в ручную);
клапаны начали «цокать»;
увеличивается расход топлива;
в двигателе частично или полностью пропадает компрессия и происходит падение мощности.

Если требуется ручная регулировка, то периодичность проверки (по километражу пробега) клапанов указывается в технической документации или уточняется в сервисном центре при очередном профилактическом техосмотре.

Проверка и регулировка клапанов двигателя Камминз на Газели-Некст рекомендована каждые 20 или 30 тысяч километров пробега. Если условия эксплуатации таковы, что во время езды авто и комплектующие находятся под воздействием тряски и вибрации, то процедуру нужно выполнять чаще. Весь процесс выполняется на охлажденном двигателе, специальными инструментами и мастерами сервисного центра.
