Распиновка розетки прицепа легкового автомобиля

Подключаем розетку фаркопа к машине

ИГОРЬ Андрей

Всего должно быть задействовано 11 жил проводов. Не стоит пренебрегать подключением электрики автомобильного прицепа.

Схема подключения фаркопа 7 контактов поможет на автомобиле выполнить подключение розетки. Лучше всего иметь ее на бумажном носителе. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Читайте дополнительно: Прокладка электрокабеля в земле нормативы

Способы подключения розетки фаркопа

При этом наугад осуществлять поиск не рекомендуется. Решить проблему можно с помощью специального устройства — блока согласования, он включается между шиной управления и элетропроводкой прицепа распайка шины указана в руководстве.

Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку. При наличии соответствующей подготовки можно попытаться выполнить подключение своими силами. Стоит ли покупать меховые чехлы на сиденья автомобиля 25 февраля Автотехника Меховые чехлы обладают массой достоинств.

Соединительные клипсы Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами. Штатное подключение У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. Вторым вопросом является проверка системы управления электрооборудованием.

Какой модели и марки у вас прицеп? Заводское исполнение предполагает сложную коммутацию по следующим причинам: Использование меньшей нагрузки исключает оплавления и замыкания; Гарантия правильной работы осветительных приборов.
Установка ТСУ на ЛАДУ КАЛИНУ.

Как подключить розетку фаркопа

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Речь идет о корпусе розетки для фаркопа с крышкой и резиновым кольцом для уплотнения. Как только в этой области начнется большее потребление тока — это будет воспринято системой как ошибка

Важно, чтобы контакты не были окислены или отгнили. Распиновка розетки фаркопа 7 пин в легковых автоприцепах Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины

В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине

Все компоненты качественно соединены. Список лучших производителей: Bosal. Это гораздо проще, чем заменять разъём на автомобиле целиком. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. Данный вариант возможен, если на фаркопе и прицепе имеются соответствующие разъемы; универсальной. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Универсальный метод подключения разъема прицепа и распиновки Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Она используется на автомобилях со сложной электросхемой, требующей применения согласующего блока.

Стоп-сигналы коричневый. Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку. Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема — существуют переходники, как для подключения 7-контактного штеккера прицепа к контактной розетке, так и наоборот. Первое, что здесь нужно сделать — подключить блок согласования к штатной электрике автомобиля. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек. Подключение розетки для прицепа

Виды разъемов прицепа

Распиновка разъема фаркопа легкового автомобиля производится, в зависимости от типа этого устройства. В настоящее время наиболее часто встречается три типа прицепных разъемов:

• Европейские — с 7 контактами (7 pin).
• Американские — с 7 контактами (7 pin).
• Европейские — разъемы с 13 контактами (13 pin).

Виды разъемов прицепов

Чаще всего у нас используют европейские 7-контактные розетки. Бывают случаи, когда машина пригнана из Европы, и на ней был установлен фаркоп. Тогда можно встретить вариант на 13 pin, позволяющий подключать дополнительные потребители. Американские фаркопы у нас практически не встречаются: обычно их заменяют европейским вариантом.

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

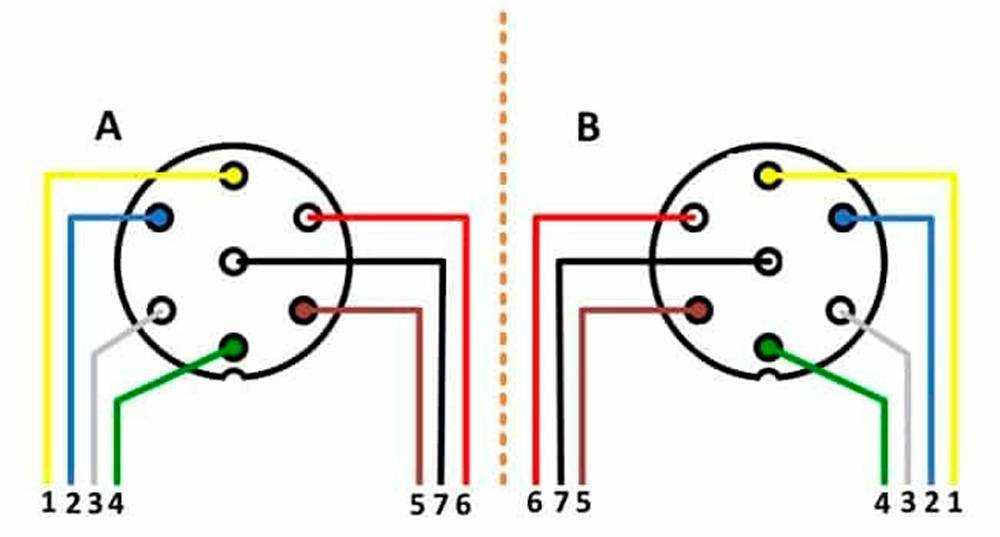

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов

Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

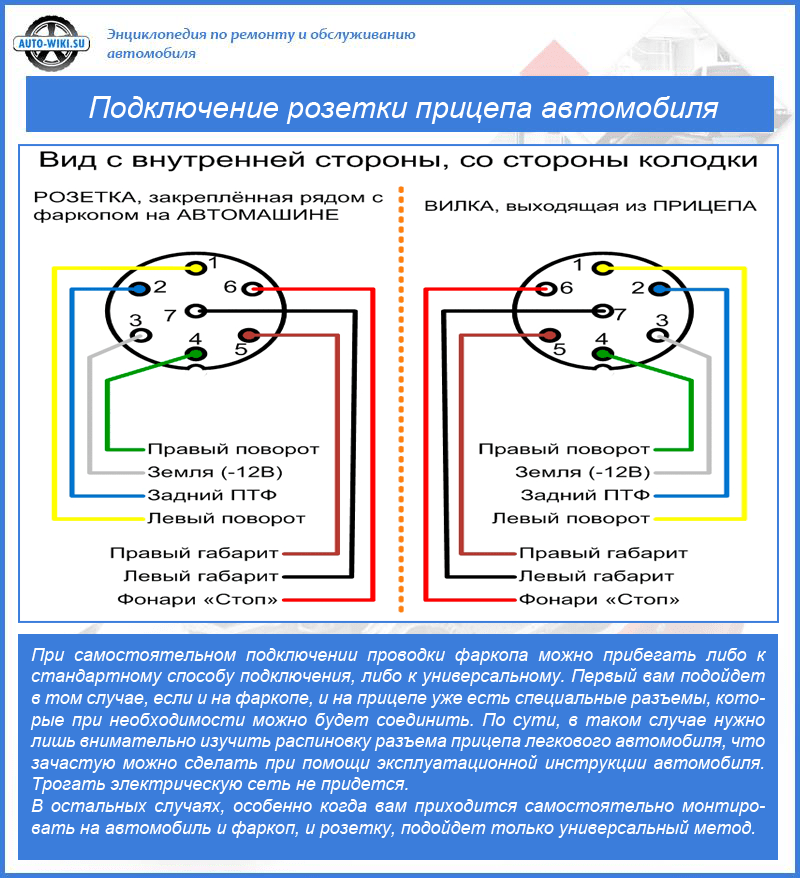

Схемы подключения розетки прицепа легкового автомобиля

Схемы подключения и способ подсоединения электророзетки по цветам контактов своими руками к электрике зависит от типа разъема. Чтобы электрооборудование функционировало правильно, необходимо обязательно подключить все провода.

Распиновка российской и европейской розетки

В РФ и Европе преимущественно используются 7-пиновые колодки.

7-контактная розетка РФ и Европы

Описание пинов на этом типе электророзеток представлено в таблице:

Выход	Место подключения	Маркировка
Желтый	На левую поворотную фару	L
Положительный контакт	К заднему противотуманному фонарю	54G
Серый	Это отрицательный контакт, заземление	31
Зеленый	Сигнал для подключения правой поворотной фары	R
Коричневый	Предназначен для подключения правой габаритной фары, а также подсветки номерного знака.	58R
Красный	Стоповые огни	54
Черный	Сигнал левой габаритной фары	58L

Распиновка американской розетки

Основная особенность распиновки этого типа разъема заключается в его исполнении. Американская розетка оснащается 7 контактами, но в отличие от российского и европейского варианта, эти элементы плоские.

Схема американской 7-контактной розетки

Распиновка 13 контактного разъема

Описание распиновки 13-ти контактного разъема выглядит так:

1. Контактный элемент желтого цвета. Предназначен для подсоединения левого поворотного борта, а также световой сигнализации.
2. Синий. Используется для подключения заднего противотуманного фонаря. Применяется, если данным типом оптики оснащен прицеп.
3. Белый. Используется для подключения заземления. Он должен быть соединен с кузовом автомобиля, прицепа либо соответствующим болтом массы.
4. Зеленый. Предназначен для установки контакта от правой поворотной фары и аварийной сигнализации.
5. Коричневый пин, необходим для подключения к левой габаритной фаре. Также он используется для подачи освещения на номерной знак прицепа.
6. Красный контакт, применяется для подключения к фарам стоповых огней. Не допускается эксплуатация прицепного оборудования, если данный выход не задействован.
7. Черный контакт. Применяется для соединения с правым габаритным фонарем. Он также должен быть соединен с системой освещения номера.
8. Выход розового цвета. Используется для подачи питания на фары заднего хода.
9. Оранжевый контакт. Предназначается для соединения с батареей автомобиля.
10. Серый. Используется для подключения к выключателю зажигания. Это позволит активировать работу габаритных огней при включении основного освещения.
11. Контакт черно-белого цвета. Масса или заземление, подключается к кузову транспортного средства.
12. Бело-синий. Применяется как запасной — к нему можно подсоединить сигнальный кабель.
13. Еще один контакт для заземления.

13-контактный вариант розетки для прицепа

Распиновка 15 контактного разъема

Описание элементов распиновки 15 контактного разъема:

1. Желтый выход. Предназначен для подключения левого поворотного огня.
2. Зеленый контакт. Используется для соединения с электроцепью правого поворотника.
3. Выход голубого цвета. Предназначен для подключения противотуманных фар.
4. Белый контакт. Это заземление или масса. Соединяется с кузовом автомобиля.
5. Выход черного цвета. Предназначен для подключения к левой габаритной фаре.
6. Коричневый контакт. Используется для соединения с электроцепью правого габарита.
7. Выход красного цвета. Подключается к стоповым фарам.
8. Розовый контакт. Используется для подключения к фарам заднего хода.
9. Оранжевый выход. 24-вольтное напряжения, предназначен для подключения к аккумулятору автомобиля.
10. Серая цоколевка. Должна соединяться с электроцепью передачи аварийных сигналов от контроллеров, которые расположены на тормозных колодах.
11. Черно-белый контакт. Предназначен для подключения к контроллерам давления пружинных тормозов.
12. Сине-белый выход. Используется для соединения с электроцепью управления системой подъема моста.
13. Красно-белый контакт. Должен подключаться к электроцепи обмена информационными сигналами.
14. Зелено-белый выход. Используется для подключения к CAN-H шине.
15. Коричнево-белый контакт. Должен подключаться к интерфейсу CAN-L.

15 пиновая схема электророзетки для прицепа

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства.

Наиболее трудным моментом является необходимость определить места включения проводников. Сама розетка подключается двумя способами: Стандартным. Перед началом процедуры проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения.

Если световые и сигнальные лампы вашего авто функционируют без участия специального микропроцессора, подойдет вариант подключения семиканального имеющего 7 контактов фаркоп-разъема. Вторая контактная группа, осуществляющая постоянное питание на 12 вольт, достаточно часто не задействована.

Американскими изготовителями также применяется четырехконтактная распиновка розетки прицепа легкового автомобиля; машины европейского и американского производства, которые эксплуатируются отечественными автомобилями имеют контактную систему подключения. На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами. Включение с помощью блока согласования Современный электронный блок управления требует при подключении ТСУ наличия переходника, то есть блока согласования между элементами электроники автомобиля, фаркопа и прицепной части транспортного средства.

Читайте дополнительно: Измерение петли фаза ноль

Спасибо Дмитрий Купи Прицеп Из этой статьи вы узнаете о подключении Webasto, инструкции при таком подключении, а также на какие тонкости и нюансы следует обращать внимание при монтаже. Цены очень низкие

Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения. Синий — противотуманки если такие предусмотрены конструкцией авто. Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема — существуют переходники, как для подключения 7-контактного штеккера прицепа к контактной розетке, так и наоборот. Кроме того, для проводки отлично подойдут медные провода. Еще понадобиться качественный провод с одной жилой с сечением провода, как минимум 1.

Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Крышка Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Список лучших производителей: Bosal. Правильный подбор проводников по сечению позволяет не допустить перегрузку автомобильной проводки и выхода из строя предохранителей.

Параллельно следует заготовить соединительные колодки лучшими будут вариан6ты с гнездами для предохранителей. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Как соединить контакты? Термоусадка и изолента.
Подключение розетки для прицепа

Типы соединительных разъемов

Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.

На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.

Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.

Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.

В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.

У тебя разъем какой? Вот плоский

Вот круглый

Сложность в том, что сигналы поворотников и стопов идут по одним проводам. Для установки «европейского» разъема существует два варианта: 1) Самый простой, но как-бы, нелегальный вариант – использовать провода «американского» разъема.(у Тахо, обычно, пристегнут слева внутри заднего бампера) Это вариант для тех, кто нечасто пользуется прицепом. Можно выбрать: стопы и мигалки завести на стопы прицепа (Мигать будет красными фонариками) или на поворотники (стоп оранжевый) или дублировать и то, и другое.

2) Сложный, но правильный вариант: Полность протягивать проводку уже под «европу». На примере Тахо: нужно найти «чистые» сигналы поворотников и стоп-сигнала, сняв щиток приборов и через три реле (. т.к. эти провода не силовые) тянуть их через весь салон к фаркопной фишке.

Стоп, в принципе, можно брать с дополнительного стоп-сигнала

На американцах провод массы обычно белый, в отличие от европейцев.

Ну и до кучи европейский (стандартный)

розетка

вилка

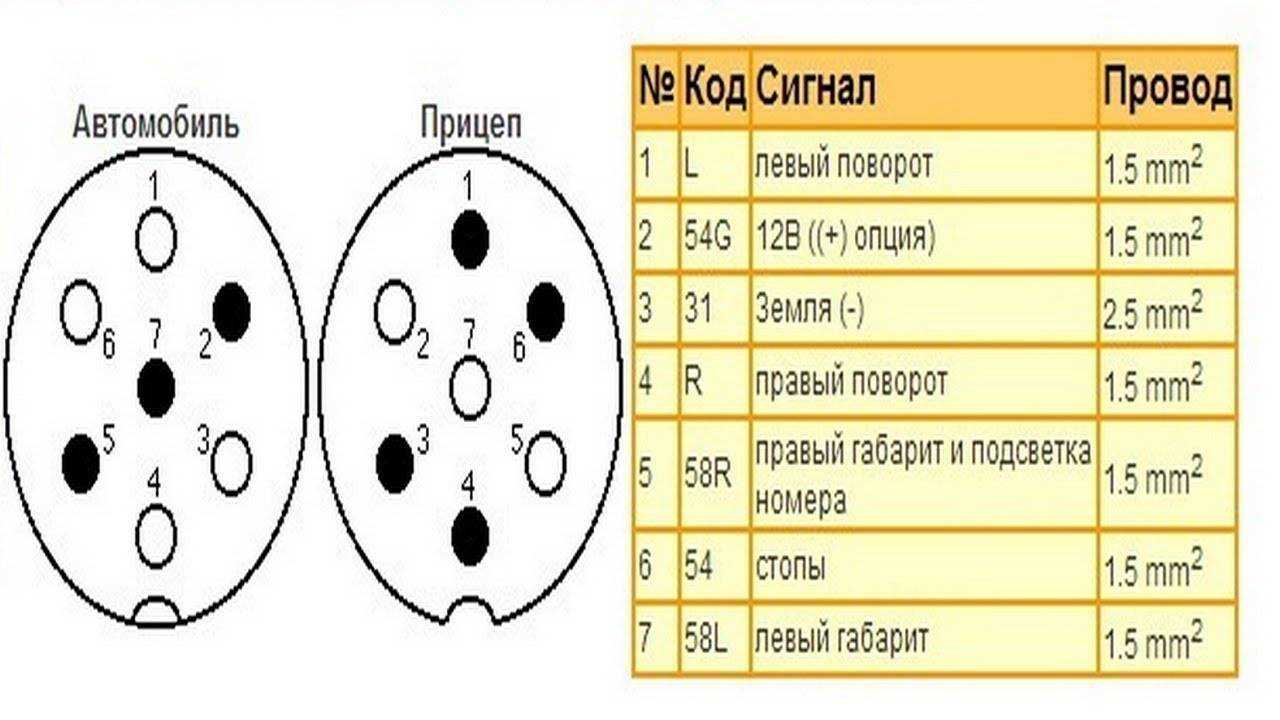

№ Код Сигнал Провод 1 L левый поворот 1.5 mm2 2 54G 12В ((+) опция) 1.5 mm2 3 31 Земля (-) 2.5 mm2 4 R правый поворот 1.5 mm2 5 58R правый габарит и подсветка номера 1.5 mm2 6 54 стопы 1.5 mm2 7 58L левый габарит 1.5 mm2

Бум перевозок, захлестнувший страну в 90-е годы, привёл к повышению производства прицепной техники. Путешествия с домами на колёсах популярны, как и водные виды транспорта. Это привело к созданию новых прототипов тягово-сцепных устройств, которые как и розетка прицепа на машине не поменяли своё назначение.

Недавно схема подключения вилки прицепа легкового автомобиля в силу своей простоты и выполнения не вызывала у автолюбителей вопросов. Решить распиновку одноцветных проводников в те времена помогали тестеры с нагрузочной лампочкой. Хотя нынешний производитель использует цветную маркировку проводников и водители вооружаются недорогими китайскими мультиметрами, схема подсоединения прицепа к легковому автомобилю не прекращает собирать вокруг себя мнения и факты.

Электропроводка, спрятанная под обшивку салона и дно прицепа, открыто показывается в месте под названием фаркоп. В сторону буксира, начиная с розетки, она уходит под бампер и тянется до аккумулятора, приборной панели, световых и сигнальных приборов. В сторону буксируемого устройства, начиная с вилки, проводка крепится пластиковыми или металлическими хомутами на дышле и идёт понизу до панели фонарей прицепа.

Нельзя сказать точно, с чего начинать при сборке автопоезда. Коммутация узлов без разрешительных документов не самая удачная идея, прохождение ТО без рабочего освещения тоже. Отсутствующий световой элемент может быть причиной претензий со стороны ДПС, а неправильно разведённый контакт поворотника повлечь ДТП. Первоначально необходимо вникнуть в стандарты разъёмов и особенности, определиться в своём варианте, затем грамотно подключать.

Виды, распиновка и схемы подключения розетки фаркопа

Применяется несколько типов разъемов для подключения прицепов:

• cемиконтактные (7 pin) разъемы европейского типа;
• семиконтактные (7 pin) разъемы американского типа;
• тринадцатиконтактные разъемы (13 pin);
• специальные разъемы.

Наиболее широко используемый 7-пиновый разъем европейского типа применяется на большинстве грузовых прицепов легковых автомобилей. Его схема и внешний вид изображены на рисунке:

Особенностью разъема является, что приемная и ответные его части имеют гнезда обоих типов («папа» и «мама»).

Это сделано из соображений безопасного подключения круглого разъема в условиях нулевой видимости. Установить неправильно либо закоротить гнезда при таком расположении практически невозможно.

Каждый из выводов разъема имеет четкое предназначение. В таблице приведены площади минимального сечения проводов, которыми производится подключение к необходимому элементу схемы.

Контакт №2 во многих прицепах может быть не задействован. Он используется для обеспечения постоянного электропитания + 12 на легковых прицепах.

Некоторые автолюбители игнорируют разделение по правому и левому габаритному огню, объединяя их схемотехнически в единый провод. Небольшое «упрощение» электропроводки приводит к нарушению функции «световой паркинг» (при включении поворотного сигнала на стоянке светятся габариты соответствующей стороны). Эта функция используется во время стоянки на обочине.

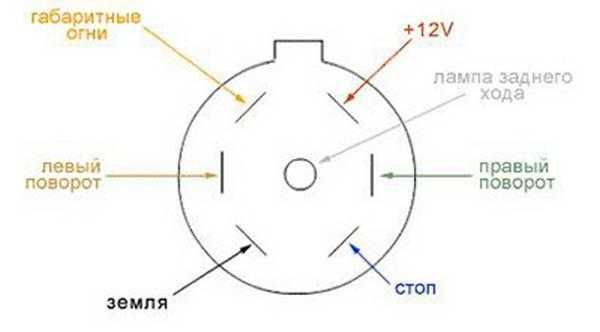

Схема распиновки 7-контактного американского разъема:

Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней.

В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).

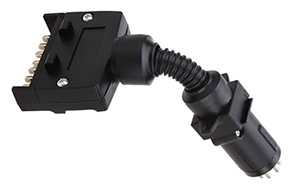

Во многих случаях в комплект разъемов фаркопа уже входят проводники соответствующего цвета и сечения.

Это значительно упрощает процесс электрического подключения.

13-пиновые разъемы используются для подключения легковых прицепов.

Главное отличие этого разъема состоит в том, что имеется несколько контактов для минусовой и плюсовых шин, резервные контакты для подключения дополнительных устройств (например, камеры заднего вида).

Особенностью разъема является и то, что через его контакты могут протекать большие токи, в частности, для питания бытового электрооборудования прицепа-дачи, зарядки дополнительного аккумулятора.

Специальные разъемы иногда применяются для подключения к оборудованию лодки. В этом случае предусмотрены штатные переходники:

Современные прицепы более высокого класса имеет собственное электронное оснащение: системы ABS, ESP, бортовые компьютеры. Их сопряжение с бортовой системой автомобиля также осуществляется специальными разъемами.
