Грузовой прицеп для велосипеда своими руками: конструкция, советы

Как сделать велоприцеп своими руками: инструкция

Типы велосипедных прицепов

Нельзя сказать, что прицеп для велосипеда является обязательным. Многие райдеры прекрасно обходятся и без него. Однако аксессуар такого типа может быть незаменим для некоторых ситуаций. Большой популярностью он пользуется среди дачников, активных путешественников, семей с детьми и домашними любимцами.

На сегодняшний день производители велосипедного оборудования выпускают следующие типы конструкций:

На одном или двух колесах.
Для детей.
Для домашних животных.

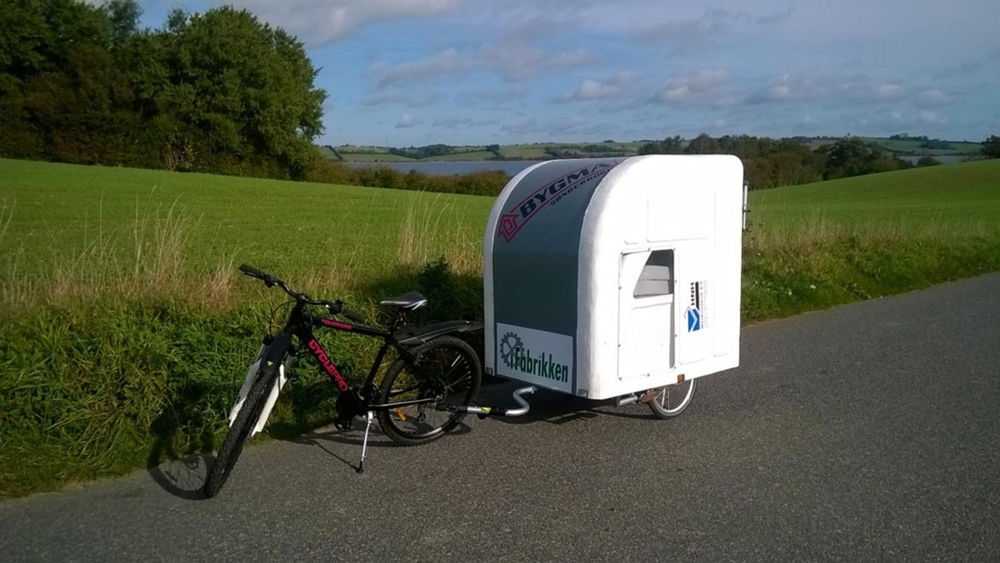

Для туризма.
Для перевозки грузов.
Велолюльки (являются боковыми моделями).
Ранебауты (используются для совместного катания с ребенком).

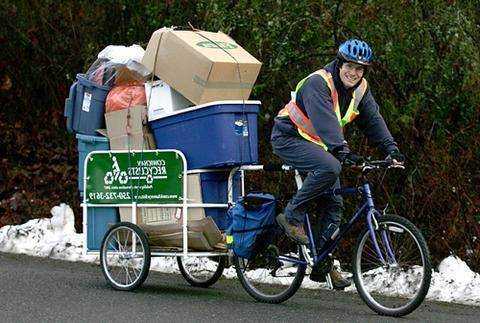

Грузовые модели крепятся к горным велосипедам. С их помощью можно перевозить мелкую технику, строительные материалы, покупки, собранный урожай.

Ключевые особенности

Все модели имеют несколько общих черт. Давайте рассмотрим их подробнее.

Рама модели изготавливается из прочного металлического профиля.
Платформа для груза изготавливается из пластика, фанеры или МДФ.
Крепление является важнейшим компонентом любой модели. Используются только самые надежные механизмы, фиксаторы и замки.

Существует множество вариаций моделей. Их внешний вид зависит от предназначения тележки. Так, в США популярны велоприцепы для перевозки досок для серфинга. Мы же будем ориентироваться на отечественные реалии и рассмотрим универсальные тележки, предназначенные для перевозки личного багажа, кирпичей и дачного урожая.

Как сделать велоприцеп своими руками

Изготовить самодельный прицеп довольно просто. С задачей способен справиться любой, кто имеет хоть какие-то технические навыки.

Тачку для велосипеда можно изготовить и из ПВХ труб. Это — довольно хороший и практичный материал. Для конструирования можно использовать трубы, оставшиеся после домашнего ремонта.

Сложнее изготовить модели, предназначенные для перевозки домашних любимцев. Они должны в обязательном порядке иметь ремни для фиксации, быть удобными и безопасными.

Специалисты советуют приобретать готовые модели для домашних животных. Они просты и удобны, их стоимость довольно небольшая. И уж точно не стоит экспериментировать с прицепами для младенцев. Люльки для маленьких детей должны соответствовать самым высоким требованиям по безопасности. Они должны приобретаться в специализированных магазинах.

Виды самодельных велоприцепов

Конструкции отличаются друг от друга, в зависимости от предназначения прицепа. Для изготовления прицепа понадобятся одно или два колеса.

Тележку собирают путем сварки. Для работы берется профильная труба, имеющая сечение 25х25 мм. Для увеличения устойчивости модели грузовую платформу следует разместить ниже оси колес. Часто тележки имеют удобную ручку, позволяющую перевозку вручную.

Боковые прицепы удобны тем, что позволяют контролировать состояние груза. Вам не придется оглядываться назад для его проверки. Байк с такой тележкой обладает прекрасной устойчивостью. Его удобно припарковать на любой стоянке. Он позволяет легко удерживать равновесие. Однако для передвижения на таком велосипеде требуется довольно широкая дорога. На нем не проехать по узким тропам или между машинами в плотном потоке.

Инструменты и материалы

Давайте перейдем от теории к практике и постараемся изготовить прицеп из подручных материалов. Для работы пригодятся трубы ПВХ, листы фанеры, колеса от телеги или коляски.

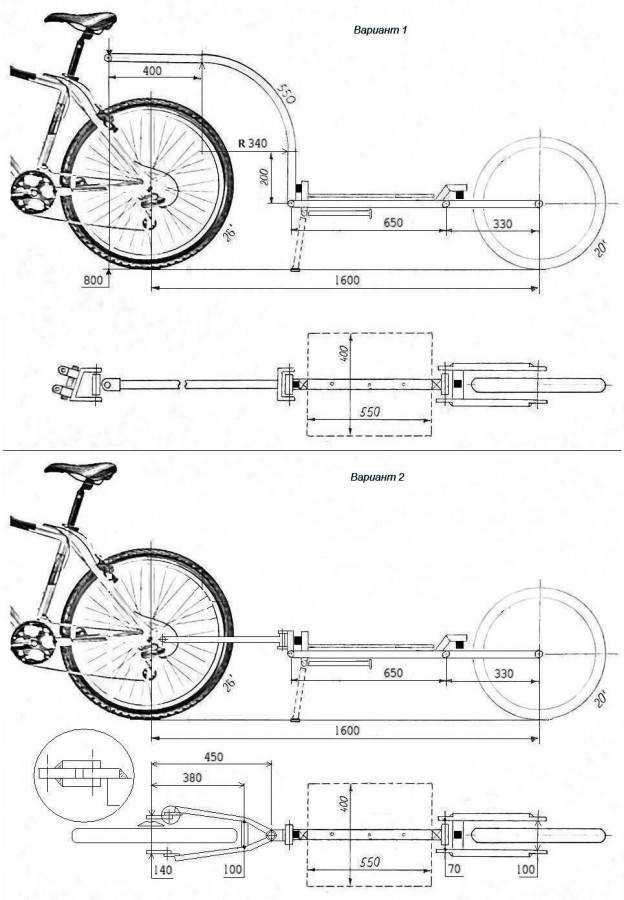

Первым делом следует разработать подробный чертеж прицепа. Шаблон изготавливается самостоятельно или скачивается из интернета.

На сегодняшний день существует множество готовых чертежей, фото и видео инструкций. В обязательном порядке при поиске подходящего варианта следует учитывать назначение тележки.

Чаще всего короб изготавливается из фанеры или МДФ. Для варки рамы используются сталь или титан. Для днища можно использовать готовую металлическую корзину.

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Велосипедист проедет перекрёсток:

Правильно 8. Регулирование дорожного движения

8.3. Сигналы регулировщика имеют преимущество перед сигналами светофоров и требованиями дорожных знаков и являются обязательными для выполнения. Сигналы светофоров, кроме желтого мигающего, имеют преимущество перед дорожными знаками приоритета. Водители и пешеходы должны выполнять дополнительные требования регулировщика, даже если они противоречат сигналам светофоров, требованиям дорожных знаков и разметки.

16. Проезд перекрестков

16.6. Поворачивая налево или разворачиваясь при зеленом сигнале основного светофора, водитель нерельсового транспортного средства обязан уступить дорогу трамваю попутного направления, а также транспортным средствам, движущимся во встречном направлении прямо или поворачивающим направо. Этим правилом должны руководствоваться между собой и водители трамваев.

Неправильно 8. Регулирование дорожного движения

16. Проезд перекрестков

Задание 12 из 15

Делаем платформу

Созданию платформы также потребуется уделить немало времени. Для её изготовления необходимо взять прочный, но достаточно лёгкий материал, который не сделает всю конструкцию особо тяжёлой, но также сможет выдержать немалый вес перевозимого груза. Под такие требования подходит МДФ, который лучше брать с водоотталкивающими свойствами. А также можно взять металлические прутья, сварить их между собой для получения необходимой конструкции. Этот вариант будет более надёжным, чем использование МДФ, но вес прицепа с такой платформой увеличится.

Примерная схема работы

Для создания прицепа можно использовать не очень толстую трубу, длина которой будет зависеть от желаемых габаритов. Внутрь этой трубы должен проходить болт М20. При помощи сварочного аппарата к торцам имеющейся трубы необходимо закрепить гайки М20. Как говорилось уже ранее, колёс может быть два или одно. Решая этот вопрос, необходимо тщательно обдумать область использования будущего прицепа, по каким дорогам ему придётся ездить, в каких условиях (город, пригород, деревня, туристические походы) и насколько манёвренным он должен быть. Колёса можно взять от старого подросткового/детского велосипеда или купить новые.

Та ось, которая имеется в конструкции большинства велосипедов, не обладает достаточной прочностью, поэтому нуждается в укреплении. Можно установить для неё две опоры, но это трудоёмко и выглядит неэстетично. Лучше увеличить диаметр имеющейся оси за счёт болта М20. Может потребоваться обточить шляпку на болте и гайку в местах соприкосновения с подшипниками на токарном станке. После выполнения установки осей-болтов на колёсах можно переходить к установке колёс или колеса на основную ось, которая была сделана из трубы.

Платформа, как уже было сказано, может быть сделана из различных материалов. Если вы остановились на МДФ, то листу необходимо придать нужную форму и размеры. Для сделанной заготовки потребуется соорудить каркас из уголка. С этим процессом проблем не возникает. Если МДФ вас не устраивает, то берём прутья и свариваем их, формируя необходимую конструкцию.

Из трубы на полдюйма потребуется создать направляющую, при помощи которой можно будет соединять свой велосипед с прицепом. Хорошим решением будет расположить шарнирное соединение на ось крепления велосипедного седла. Но можно рассмотреть и другие варианты, которые не лишены смысла. Направляющая должна быть согнута соответствующим образом, чтобы обеспечить прицепу вертикальное расположение.

Шарнир на креплении должен иметь такую конструкцию, чтобы прицеп во время поворота не мешал велосипедисту, способен был мягко преодолевать неровности дороги и оставался на своём месте при стоянке.

Всё-таки самодельные велоприцепы обладают рядом преимуществ, среди которых стоит выделить небольшую стоимость, универсальность и оригинальность конструкции. При создании такого дополнения к велосипеду можно учитывать свои потребности, вносить изменения в размеры и форму. А такими преимуществами не может похвастаться ни один велоприцеп заводского производства.

Стоимость велосипедных багажников высока, и не каждый велосипедист сможет выложить за такой апгрейд около тысячи рублей или даже больше. Да и зачем так тратиться, если можно сделать багажник на велосипед своими руками.

Как сделать фару на велосипед самостоятельно? Как выбрать подходящий светодиод для фонаря? Детали, которые вам понадобятся, способ сборки и крепления на велосипед.

Как сделать велосипед из дерева своими руками. Рама из дерева не только стильный, но и практичный элемент велосипеда. Создаём прочную деревянную конструкцию.

голоса

Рейтинг статьи

Для чего нужен велоприцеп

Велосипедный прицеп требуется для перевозки грузов. В него можно свободно положить предмет весом до 60 кг. Плюс заключается в том, что это может быть одна большая коробка или несколько маленьких.

Кто сделал велоприцеп своими руками без сварки, ежедневно способен таким образом возить с рынка продукты. Аппарат абсолютно не нуждается в топливе, очень прост в обслуживании. Это означает, что его можно снять.

Прицеп с велосипедом — это быстрый способ доставить груз на малое или среднее расстояние.

Сборка велотележки своими руками

Как мы уже выяснили, велосипедный прицеп – весьма нужная и полезная в хозяйстве вещь, которая может использоваться для самых разных целей. Одно только плохо – стоимость качественной тележки часто превышает цену самого велосипеда, а некачественная и даром не нужна, так как развалится в одночасье. Выходом из создавшегося положения станет сборка такого устройства своими руками, что для квалифицированного домашнего умельца не составит особого труда.

Итак, чтобы сделать самую простую тележку, нам понадобятся два велосипедных колеса одинакового размера, несколько стальных труб круглого или квадратного сечения, четыре толстые металлические пластины, болты с гайками, доски или фанера, и ещё кое-какие мелочи. Также нужен сварочный аппарат, дрель и гаечные ключи.

Перед сборкой основания тележки нужно определиться с размерами. Трубы следует обрезать таким образом, чтобы две из них были по длине равны ширине прицепа. Они будут фронтальными элементами. Длина остальных четырёх, которые станут боковинами, должна быть равна длине тележки минус удвоенная толщина труб. Теперь все эти элементы нужно сварить таким образом, чтобы между внешними и внутренними боковинами свободно входило колесо. В результате должно получиться нечто подобное тому, что изображено на рисунке ниже, только мы ничего не гнули, и поэтому углы у нас везде прямые. Поперечин у нас тоже нет, но для большей прочности их тоже можно вварить.

Основание тележки

Теперь следует взять металлические пластины и сделать в них вырезы такого размера, чтобы в них легко, но плотно садились оси наших колёс. Эти пластины будут выполнять роль дропаутов, и их нужно приварить к раме.

Крепление колёс на раме

На получившуюся основу можно уложить настил из досок или фанеры, установить на неё ящик, сиденья или любое другое оборудование, которое покажется вам необходимым. Чтобы закрепить его на раме, придётся сначала просверлить в ней отверстия, а для фиксации используются болты с гайками.

Вот и всё, наша самодельная тележка получилась не хуже покупной, а сделали ее мы своими руками, затратив совсем немного времени, сил и денег. Остаётся только подумать над подходящим соединением, с помощью которого ваш новый прицеп будет соединён с велосипедом. Одним из самых простых способов является крепление к задней оси байка с помощью дышла и шарнира, но вы можете использовать и какой-то другой метод, благо, их существует довольно много, и найти соответствующие чертежи не составит труда.

Крепление тележки к задней оси велосипеда

Велосипедные тележки зарекомендовали себя как очень удобное и многоцелевое приспособление, которое существенно расширяет транспортные возможности обычного байка. Современная промышленность выпускает большое количество самых разнообразных устройств этого вида, и выбрать подходящее для ваших нужд и финансовых возможностей не составит труда. Велоприцеп можно также изготовить самостоятельно, причём в этом случае вы не только сэкономите деньги, но и получите огромное удовольствие от самого процесса.

Велоприцеп – сделай велосипед грузовым!

Живут на земле умельцы, что называется на все руки, которые способны самостоятельно собрать велосипед. О качестве в таком случае говорить не приходится, хотя бывает разное. Но тем не менее, собственноручное изготовление чего бы то ни было – отличный опыт, который никому не помешает. Например китаец Kevin Cyr спроектировал, а затем и собрал целый дом на колёсах. Кемпер байк. Представлен он был публике в апреле 2008 года. Но серийных образцов пока никто не выпускает, сами понимаете почему. )))

Грузовой велосипед может понадобиться всего несколько раз в жизни, однако пусть он лучше будет, чем придется его внезапно искать позже. Данная конструкция будет незаменима для перевозки некоторого количества груза, который не перенесешь руками, но и автомобиль для этого использовать крайне невыгодно и затратно. Далее предлагаем посмотреть видео. В нём наглядно показано как сделать простой грузовой велосипед из обычной старой «Украины». Всё сделано при помощи болкарки и сварочного аппарата. Не понадобились даже токарные работы.

Велоприцеп – штука полезная. Одна из коммерческих компаний выпускает пользующиеся популярностью велоприцепы «Пчёлка» и «Пчёлка 2». Однако прицеп для велосипеда можно сделать своими руками. Его конструкция достаточно простая и включает в себя несколько обязательных компонентов: платформу размером 70 на 100 сантиметров, крепежные кронштейны, рама с колесами и место крепления к велосипеду.

Для изготовления велоприцепа вам понадобятся следующие инструменты: болгарка с дисками двух типов – отрезным и шлифовальным, сверло с электроприводом и насадками различного диаметра, сварочный аппарат, маска, перчатки для безопасны работ, линейка, карандаш для нанесения разметки, стальные трубы малого и дюймового диаметров, а так же полосы шириной до тридцати сантиметров, молоток, болты для закрепления конструкции (их диаметр зависит от диаметра сверл, выбранных для работы), шаровой шарнир, шпильки с резьбой, два колеса, собственно сама платформа (она может быть как деревянной, так и из других материалов).

Металлическая рама для велоприцепа может иметь простейшую конструкцию с косыми крепежными отвесами и выроненной осью для колес. Чертеж для ее изготовления вы всегда сможете найти в сети Интернет или при наличии способностей создать самостоятельно. Для того, чтобы все получилось что называется с первого раза, необходимо делать очень четкие замеры и руководствоваться принципом «семь раз отмерь и один раз отрежь». Очень важный момент – система крепления прицепа к велосипеду. В простонародье ее называют дышлом. Это своего рода узел, изготавливаемый из квадратной трубы в два дюйма. Далее приводим несколько чертежей для самостоятельного изготовления этого девайса.

Сама платформа для велоприцепа должна быть в одночасье легкой и прочной, чтобы с ее помощью можно было транспортировать тяжелые предметы и грузы. Чаще всего используется МДФ – материал прочный на излом и в то же время отличающийся малым весом. Единственный минус этого материала – он легко впитывает воду и разрушается под ее воздействием. Но современный рынок предлагает и МДФ с водоотталкивающим покрытием. В сущности, это решает все проблемы.

Велоприцеп собственного изготовления – вещь весьма удобная. Вы можете самостоятельно определить размеры и форму прицепа, который будет отвечать вашим потребностям. В конце-концов, после того, как вы создали велоприцеп, вы можете испробовать себя в роли мастера-изготовителя экспериментальных велосипедов – это всегда очень интересно, а в перспективе еще и невероятно прибыльно!

Немного о сборке своими руками

Я не могу вам дать конкретную инструкцию для изготовления подобного прицепа своими руками, поскольку существуют самые разнообразные чертежи, в основе лежат различные материалы.

Хочется отметить, что ничего сложного в изготовлении велоприцепа, даже если вы никогда подобным не занимались, нет. Обычно делают короб на основе МДФ или фанеры. Сварить дышло самому, заказать у мастера или купить уже готовое изделие, решать вам.

В качестве материала рамы идеально подойдет титан за счет своей легкости и прочности. Но он дорогой, потому чаще всего применяют алюминий. На дно можно уложить прочную металлическую корзину, а при желании обшить это все МДФ или фанерой с влагостойким покрытием.

Прицеп и сам велосипед соединяются металлической трубкой, а на конце последней имеется дышло. Кстати, про дышло прицепа можете почитать отдельный материал, и тогда многое станет понятно.

В остальном же рекомендую придерживаться простых правил при эксплуатации подобных колесных изделий

Велоприцеп важно не перегружать, научиться чувствовать собственные габариты, а также заранее выбирать маршрут, чтобы не возникло проблем с проходимостью велоприцепа

Всем спасибо за внимание! Подписывайтесь, оставляйте комментарии и задавайте актуальные вопросы!

Как сделать прицеп для велосипеда своими руками? Инструкция

Более двух веков велосипед считается уникальным изобретением человека. Для увеличения его функциональных возможностей возникла необходимость использовать дополнительные конструкции. Одной из них является прицеп для велосипеда. Это устройство позволяет увеличить грузоподъемность байка.

Полезные качества прицепа

Одним из преимуществ велоприцепов является количественное и весовое увеличение перевозимого велосипедом груза. К тому же это не причиняет никаких повреждений при движении, так как вся нагрузка сосредоточена на прицепе. Также многие приспособились перевозить в них детей. Для этого прицепы оборудуются специальными сидениями. К тому же стало возможно перевозить крупные грузы на велосипеде.

Специально разработанный велоприцеп с одним колесом способен разместить весь груз владельца, при этом дает возможность передвигаться по узким тропинкам и спокойно ездить по неровным дорогам.

Прицеп, предназначенный для перевозки детей более требовательный, чем грузовой. Он должен иметь более жесткую конструкцию, также в обязательном порядке он должен оборудоваться ремнями безопасности и амортизаторами. Об этом не стоит забывать при создании прицепа своими руками. Заводское приспособление для перевозки детей в обязательном порядке проходит краш-тест, похожий на автомобильный.

Разновидности прицепов

Самыми распространенными прицепами являются двухколесные, которые могут использоваться для перевозки грузов и детей. Модели с одним колесом больше напоминают тандем с гибкой сцепкой. По сути он является еще одним местом с независимым цепным приводом. На прямых участках дороги такой прицеп идет отлично, но на поворотах колесо перестает катиться.

Самая не популярная модель представляет собой прицеп прикрепленный впереди велосипеда. Получается так, что его постоянно необходимо толкать, плюс к этому управлять таким устройством значительно сложнее.

Как изготовить прицеп для велосипеда своими руками

В теплое время года многие жители города пересаживаются с общественного транспорта на легкий в управлении велосипед. Чтобы прилучить к прогулками на воздухе детей, некоторые используют детский прицеп. Такие конструкции довольно недешевые, поэтому велосипедисты с руками изготавливают их самостоятельно, придавая им желаемый вид. Существует один очень легкий способ сборки прицепа для байка.

Материалы

Сборка велоприцепа

Подготовив весь необходимый материл, следует начинать сборку прицепа. Основным элементом конструкции является рама, поэтому требуется создать его схематический чертеж. Он будет служить шаблоном для изгибания труб. Для этого необходимо раздобыть большой лист бумаги, на котором нужно будет нарисовать форму рамы. Самым оптимальным вариантом является овал. Опираясь на чертеж необходимо согнуть трубы.

Для создания днища прицепа понадобится одна труба. Вторую необходимо выгнуть для создания спинки. Затем нужно их сварить между собой. Также следует разу припаять втулки для крепления колес. После этого моно их установить.

Если прицеп будет использоваться для перевозки детей, тогда необходимо предусмотреть крепление колес через амортизаторы. Также нужно установить кресла и ремни безопасности.

Стыковка с велосипедом

Прицеп следует оснастить трубкой, которая будет выполнять роль крепления его к велосипеду. Также нужно разработать механизм, который будет соединять их между собой, называемый дышло. Для его изготовления понадобятся пластины из металла и труба даиметром 25 мм. Трубе необходимо придать форму буквы «Г», а на месте сгиба приварить пластины, между которыми вставляется болт. Он будет выполнять роль хомута.

Это самая простая схема сборки прицепа для велосипеда своими руками. Такая конструкция отлично подойдет для путешествий й вей семьей и транспортировки любых небольших грузов.

Использование прицепа

Эксплуатация прицепа не представляет особых сложностей. При езде по ровной поверхности не чувствуется дополнительный груз сзади. Он не влияет на управление и поворачиваемость велосипеда

Важно помнить, что прицеп значительно шире и требует большего пространства для проезда и разворота

Также следует обратить внимание, что при съезде с горок, прицеп добавляет скорость велосипеду, но этого можно избежать притормаживая на всем спуске

Велоприцеп идеально подходит для движения по асфальтным дорогам и твердым покрытиям. Также с ним можно спокойно ездить по неровным дорогам, не опасаясь его опрокидывания. Неудобство предоставляют очень высокие препятствия в виде бревен или заборов. Также затруднен проезд по узким дорожкам, так как прицеп цепляется за все подряд. Но в любом случае это хороший помощник велосипедисту. Главное продумывать маршрут заранее.

Как создать велоприцеп в домашних условиях

Для создания велосипедного прицепа своими руками понадобится следующее:

прямые трубы квадратного сечения;
уголки;
четыре угловые трубы;
колеса;
восемь металлических пластин;
металлический лист;
доски;
шурупы, гайки, саморезы, гвозди для сколачивания досок.

Из инструментов понадобятся:

дрель;
сварочный аппарат;
электрический лобзик;
гаечные ключи.

Первым этапом создания несущей конструкции прицепа является создание чертежа с размерами. Их нужно заранее придумать, исходя из собственных предпочтений. В общем случае, чертеж будет выглядеть вот так:

Когда определились с размерами и расположением всех элементов будущего прицепа, приступаем к его изготовлению. По концам труб и уголков просверливаются отверстия диаметра, соответствующего шурупам.

Важно: все отверстия должны совпадать друг с другом при точном соединении деталей! Численные размеры расстояний отверстий от краев сразу обозначаем на чертеже. Итак, прямоугольник собран, следующая задача – приварить к нему поперечины. Для этого берутся заранее приготовленные трубы, длины которых соответствуют ширине прямоугольника

Оптимальное количество поперечин – две

Для этого берутся заранее приготовленные трубы, длины которых соответствуют ширине прямоугольника. Оптимальное количество поперечин – две

Итак, прямоугольник собран, следующая задача – приварить к нему поперечины. Для этого берутся заранее приготовленные трубы, длины которых соответствуют ширине прямоугольника. Оптимальное количество поперечин – две.

Изготовление внешних выступов. С помощью сварочного аппарата привариваем угловые трубы друг к другу, а затем к боковинам. Расстояние между боковинами и внешними трубами должно соответствовать ширине втулок колес.

Нарезка посадочных мест под колеса:

Берутся четыре одинаковых пластины.
На каждой размечается величина дропаутов.
С помощью лобзика вырезаются пазы под размеры втулочных болтов колес.
Пластины привариваются к боковинам остова прицепа и внешним трубам.

Следующий этап создания прицепа своими руками – изготовление стенок из досок, приваривание металлического днища и соединение стенок с ним. В днище просверливаются отверстия, в которые при помощи болтов закрепляются металлические уголки. Расстояние отверстий от краев днища подбирается таким образом, чтобы уголок оказался с внутренней стороны стенок. Устанавливаем дощатый прямоугольник и с помощью саморезов закрепляем его на уголках. Количество соединений стенок с днищем выбирается, исходя из размеров прицепа, но, чем больше, тем лучше.

Для завершения конструкции остается сделать дышло, или элемент закрепления прицепа к раме. Берется две трубы и оставшиеся металлические пластины. Первая труба – вертикальная – прикручивается к прямоугольному остову прицепа. В передней части просверливается отверстие заданного диаметра, точно такое же – в вертикальной трубе. Затем с помощью длинного болта соединяем обе детали.

Горизонтальный элемент дышла должен иметь крепление к вертикальной трубе и раме велосипеда. Берем четыре пластины и в каждой просверливаем отверстия. Затем по краям трубы с обеих стороны привариваем. Горизонтальная часть дышла подгоняется к вертикальной, болтом и гайкой прочно закрепляются обе трубы. Высоту расположения горизонтальной трубы подбираем в зависимости от велосипеда.

Последнее, что осталось сделать – это закрепить прицеп на задней части рамы. Посадочные места под болт готовы, загоняем дышло пластинами вперед и затягиваем. Прицеп готов. По такому принципу можно изготовить и прицеп для детей: повыше стенки, сидушка и брезентовый козырек.

Правила безопасности

С появлением дополнительного груза опасность при передвижении на велосипеде на проезжей части повышается. Согласно ПДД, багаж велосипедиста не должен выступать за края кузова. Но это не значит, что вы можете сделать прицеп шириной в 2 м и беспрепятственно рассекать по городу. Выезжая на дорогу с велоприцепом, вы должны убедиться в исправности всех креплений и фиксации труб. Также вы должны эргономично разместить свой багаж и при необходимости дополнительно зафиксировать его ремнями, чтобы груз не вылетел из прицепа при резком торможении или на повороте.

Допустимые габариты перевозимого груза в ширину – не больше 50 см в каждую сторону. Прицеп должен иметь светоотражающие элементы. В любом случае, самодельная конструкция заметно ухудшает управляемость транспортным средством. Особенно сильно заметно это на поворотах.

Особенности буксировки прицепа с велосипедом:

старайтесь не спускаться с прицепом с горы;
на повороте тележка идет по внутренней дуге и режет угол (это значит, что поворачивать следует с упреждением);
прицеп немного или гораздо шире велосипеда;
плохо буксируется по рыхлому грунту;
перебираться с тележкой через бревно или канавы – головная боль (учитывайте это при выборе маршрута).
