Предохранители и реле renault laguna 3 (x91), 2007 — 2015

Блок в салоне альмера классик

Он расположен в панели приборов с левой стороны, за небольшим ящиком.

Схема

Описание

1	15А Электродвигатель отопителя
2	15А Электродвигатель отопителя
3	Резерв
4	10А Указатели поворота
5	10А Комбинация приборов и фонари света заднего хода
6	10А Анти блокировочная система тормозов
7	20А Стеклоочистители
8	10А Обогрев передних сидений
9	15А Топливный насос
10	10А Дополнительные потребители
11	20А Обогрев заднего стекла
12	Резерв
13	10А Фары
14	10А Форсунки системы впрыска топлива
15	10А Комбинация приборов, часы
16	15А Прикуриватель
17	10А Наружные зеркала заднего вида
18	10А Плафон освещения салона
19	15А Замки дверей
20	10А Стоп-сигналы
21	10А Автомагнитола
22	10А Система управления двигателем
23	10А Подушки безопасности
24	10А Кондиционер
25	10А Система управления автоматической коробкой передач
26	10А Система зажигания

Реле лицевой части

1. реле стеклоподъемников;
2. реле заднего противотуманного фонаря;
3. реле центрального замка

Реле тыльной стороны

1. реле системы кондици­онирования;
2. 1-е реле зажигания;
3. 2-е реле за­жигания;
4. реле дополнительного оборудования.

Блоки в салоне

Расположение блоков

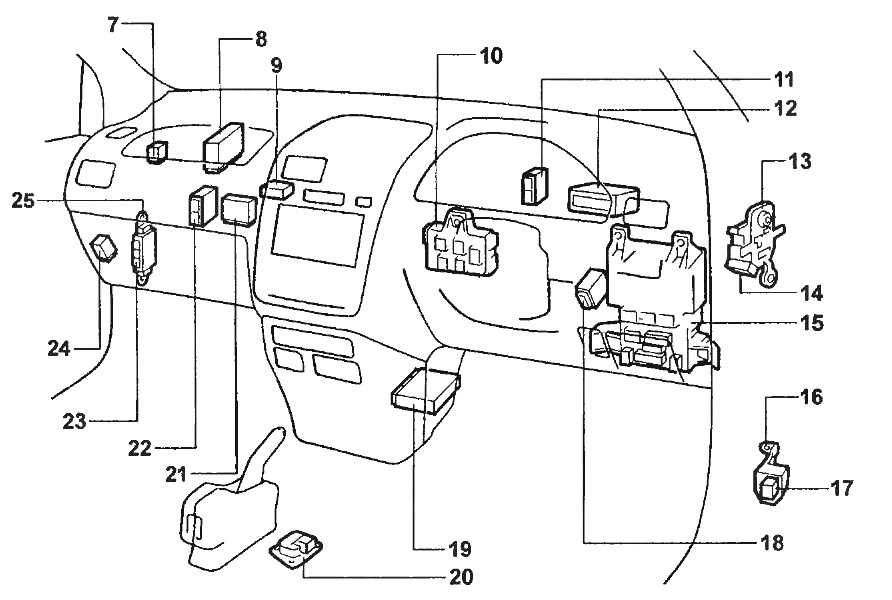

Toyota Ipsum

Схема

Описание

• 7 реле топливного насоса
• 8 блок управления двигателем
• 9 блок управления камерой заднего вида
• 10 центральный монтажный блок
• 11 усилитель магнитолы
• 12 ТВ-приемник ( с 08.97)
• 13 блок реле №1,
• 14 реле заднего отопителя
• 15 монтажный блок предохранителей в салоне
• 16 блок реле на перегородке моторного отсека
• 17 реле питания дополнительного оборудования
• 18 реле управления центральным замком
• 19 центральный датчик системы SRS
• 20 датчик замедления (ABS)
• 21 усилитель кондиционера
• 22 блок управления ABS
• 23 блок предохранителей
• 24 блок управления системы парковки
• 25 кронштейн разъема.

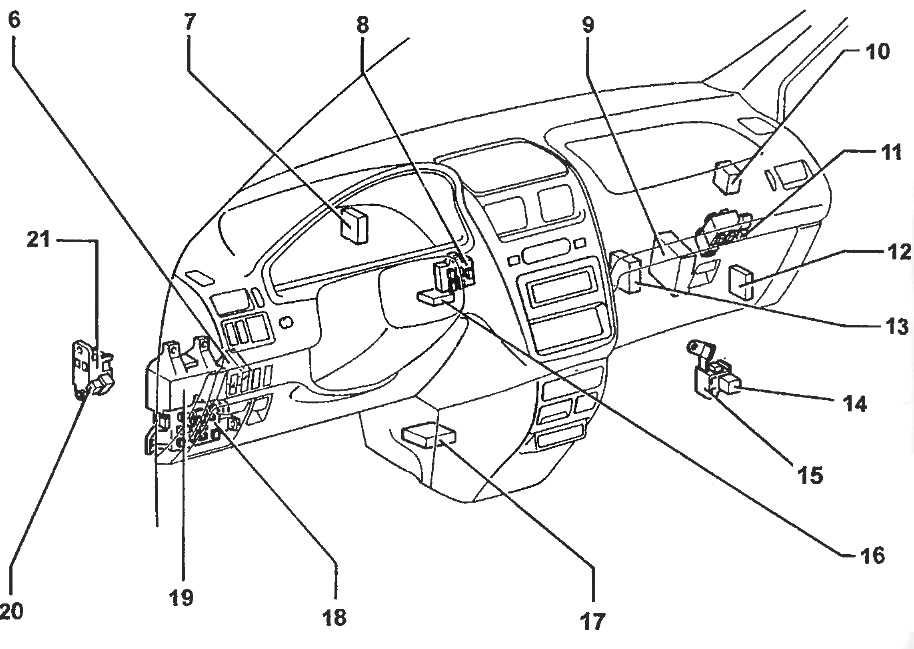

Toyota Picnic

Схема

Назначение

• 6 реле управления замками дверей
• 7 блок управления иммобилайзером
• 8 центральный монтажный блок
• 9 блок управления двигателем (модели с МКПП), блок управления двигателем и АКПП (модели с АКПП)
• 10 реле системы освещения в дневное время
• 11 реле топливного насоса
• 12 блок управления ABS
• 13 усилитель кондиционера
• 14 реле разъема подключения дополни­тельного оборудования
• 15 монтажный блок разъема подключения до­полнительного оборудования
• 16 усилитель иммобилайзера
• 17 датчик системы SRS
• 18 монтажный блок предохранителей в салоне
• 19 интегрированное реле
• 20 реле заднего отопителя
• 21 блок реле в перегородке моторного отсека.

Блок предохранителей

Монтажный блок предохранителей находится в нижней части панели приборов за защитной крышкой.

Пример схемы с крышки блока

Схема

Обозначение

1	7,5A TURN – Индикаторы указателей поворота
2	7,5A IDLE UP – Электронный блок управления двигателем
3	30A DOOR – Замки дверей
4	7,5A STARTER – Электронный блок управления двигателем
5	10A TAIL – Габариты подсветка номера
6	20A WIPER – Стеклоочистители и стеклоомыватели
7	10A ECU-IG – АБС, система парковки, электронный блок управление системы полного привода
8	15A METER АС – Кондиционер и отопитель
9	15A STOP – Стоп-сигналы, дополнительный стоп-сигнал
10	15A LITER, RADIO – Часы, радио, проигрыватель компакт дисков, предохранитель прикуривателя, система управления зеркалами
11	7,5A IG – Электронный блок управления двигателем
12	30A RR DEF – Обогреватель заднего стекла
13	10A RR HEATER – Задний отопитель
14	15A FR FOG – Передние противотуманные фары
	40А AM1 – Группа питания контактор замков зажигания
	30А POWER – Стеклоподъемники

Предохранители, плавкие вставки и реле Nissan Patrol

Предохранители, плавкие вставки и реле

Проверка состояния и замена предохранителей

Для замены вышедшего из строя предохранителя используйте только соответствующий ему по номинальной силе тока (см. маркировку на корпусе предохранителя). Установка предохранителя, рассчитанного на более высокий ток чревато повреждением электропроводки и возгоранием.

Монтажный блок предохранителей моделей с правосторонним рулевым управлением расположен под правым углом панели приборов (см. сопроводительную иллюстрацию).

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите крышку с монтажного блока и изучите приведенную на ней информацию для определения местоположения предохранителей защиты различных контуров. Извлеките предохранитель из гнезда в блоке и визуально проверьте его состояние. При отсутствии внешних признаков повреждения проверьте предохранитель на наличие проводимости при помощи омметра или лампы-пробника. Вышедший из строя предохранитель замените на соответствующий ему по параметрам. Если после замены предохранителя контур по прежнему не функционирует, либо новый предохранитель сразу же выходит из строя, следует проверить цепь на наличие в ней короткого замыкания, либо обратиться за консультацией к квалифицированному электрику.

Проверка состояния и замена плавких вставок

Для замены плавкой вставки используйте только вставки фирменного изготовления и тех же параметров. Установка вставки, рассчитанной на более высокий ток чревато повреждением электропроводки и возгоранием. Новая плавкая вставка должна устанавливаться только после выяснения и устранения причины выхода из строя старой.

Главная плавкая вставка(и) расположена на кронштейне вблизи аккумуляторной батареи (см. сопроводительную иллюстрацию).

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи. Отсоедините плавкую вставку. Проверьте вставку на наличие внешних признаков перегрева. При исправном внешнем состоянии проверьте вставку на наличие проводимости при помощи омметра или лампы-пробника. Вышедшую из строя вставку замените новой, подсоедините батарею и проверьте исправность функционирования соответствующего контура. Если контур по прежнему функционирует, либо новая вставка немедленно выходит из строя, следует проверить цепь на наличие в ней короткого замыкания, либо обратиться за помощью к профессиональному электрику.

Местоположение реле

Реле систем электрооборудования расположены в различных точках автомобиля.

Реле вспомогательный аксессуаров, систем зажигания и отопления расположены в монтажном блоке предохранителей. Прочие реле закреплены в металлической крышке вблизи батареи (см. сопроводительную иллюстрацию).

Идентификация местоположения каждого реле нанесена на обратной стороне крышки.

Таймер блокировки дверей, прерыватель контура и реле электропривода стеклоподъемников расположены позади вещевого ящика.

Видео про «Предохранители, плавкие вставки и реле» для Nissan Patrol

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ ПОД КАПОТОМ НИССАН АЛЬМЕРА КЛАССИК

реле и предохранители на эбу,карлсон и бензонасос

Реле стартера есть, но стартер всё равно не включается с замка зажигания.

13.5 Цепи, защищаемые предохранителями / Renault 19

Цепи, защищаемые предохранителями

№ п/п	Сила тока	Цвет провода	Получает электропитание	Подключенные потребители
Вход	Выход
1	30	Желтый	Желтый	Через замок зажигания	Левый стеклоподъемник
2	30	Желтый	Желтый	Через замок зажигания	Правый стеклоподъемник
3	10	Синий	Синий	От комб. переключателя света	Левые габаритные огни
4	10	Синий	Синий	От комб. переключателя света	Правые габаритные огни, индикация переключателя, предупредительный сигнал «Включен свет»
5	10	Оранжевый	Зеленый	От соответствующего реле	Задние противотуманные фары
6	10	Фиолетовый	Фиолет./белый	От комб. переключателя для сигнала поворота	Прерыватель аварийных огней
7	30	Красный	Красный	Непосредственно от аккумулятора	Кондиционер
8	20	Красный	Красный	Непосредственно от аккумулятора	Вентилятор радиатора
9	30	Красный	Красный	Непосредственно от аккумулятора	Кондиционер
10	—	—	—	—	Место не использовано
11	—	—	—	—	Место не использовано, функции двигателя*
12	5	Желтый	Желтый	Через замок зажигания	Автоматическая коробка передач
13	15	Желтый	Желтый	Через замок зажигания	Антиблокировочная система
14	20	Желтый	Желтый	Через замок зажигания	Сдвижная крыша, бортовой компьютер, обогрев заднего стекла, обогрев зеркал, электронное устройство блокировки пуска*
15	5	—	—	—	Противоугонная система
16	—	—	—	—	Место не использовано
17	10	Желтый	Желтый	Через замок зажигания	Часы, радио, бортовой компьютер, противоугонная система
18	20	Желтый	Желтый	Через замок зажигания	Вентилятор отопления
19	30	Красный	Красный	Через замок зажигания	Очиститель и омыватели фар
20	10	Красный	Красный	Непосредственно от аккумулятора	Разл. режимы работы стеклоочистителя лобового стекла, конечное положение стеклоочистителя
21	30	Красный	Красный	Непосредственно от аккумулятора	Центральный замок, электронная блокировка пуска
22	20	Красный	Красный	Непосредственно от аккумулятора	Обогрев заднего стекла (Реле)
23	15	Красный	Красный	Непосредственно от аккумулятора	Радио, внутреннее освещение Освещение багажника
24	30	Красный	Красный	Через замок зажигания	Главный предохранитель
25	15	Красный	Красный	Непосредственно от аккумулятора	Часы, бортовой компьютер, регулировка наружных зеркал, противоугонная система
26	15	Желтый	Желтый	Непосредственно от аккумулятора	Стеклоочиститель и стеклоомыватель лобового стекла
27	20	—	—	Через замок зажигания	Отопление сидений
28	15	Желтый	Желтый	Непосредственно от аккумулятора	Стеклоочиститель и стеклоомыватель заднего стекла, прикуриватель, свет заднего хода
29	10	Желтый	Желтый	Непосредственно от аккумулятора	Фонари стоп-сигнала

*) Дополнительные подключения, начиная с модельного ряда ’92

13.5. Цепи, защищаемые предохранителями

№ п/п	Сила тока	Цвет провода	Получает электропитание	Подключенные потребители
Вход	Выход
1	30	Желтый	Желтый	Через замок зажигания	Левый стеклоподъемник
2	30	Желтый	Желтый	Через замок зажигания	Правый стеклоподъемник
3	10	Синий	Синий	От комб. переключателя света	Левые габаритные огни
4	10	Синий	Синий	От комб. переключателя света	Правые габаритные огни, индикация переключателя, предупредительный сигнал «Включен свет»
5	10	Оранжевый	Зеленый	От соответствующего реле	Задние противотуманные фары
6	10	Фиолетовый	Фиолет./белый	От комб. переключателя для сигнала поворота	Прерыватель аварийных огней
7	30	Красный	Красный	Непосредственно от аккумулятора	Кондиционер
8	20	Красный	Красный	Непосредственно от аккумулятора	Вентилятор радиатора
9	30	Красный	Красный	Непосредственно от аккумулятора	Кондиционер
10	—	—	—	—	Место не использовано
11	—	—	—	—	Место не использовано, функции двигателя*
12	5	Желтый	Желтый	Через замок зажигания	Автоматическая коробка передач
13	15	Желтый	Желтый	Через замок зажигания	Антиблокировочная система
14	20	Желтый	Желтый	Через замок зажигания	Сдвижная крыша, бортовой компьютер, обогрев заднего стекла, обогрев зеркал, электронное устройство блокировки пуска*
15	5	—	—	—	Противоугонная система
16	—	—	—	—	Место не использовано
17	10	Желтый	Желтый	Через замок зажигания	Часы, радио, бортовой компьютер, противоугонная система
18	20	Желтый	Желтый	Через замок зажигания	Вентилятор отопления
19	30	Красный	Красный	Через замок зажигания	Очиститель и омыватели фар
20	10	Красный	Красный	Непосредственно от аккумулятора	Разл. режимы работы стеклоочистителя лобового стекла, конечное положение стеклоочистителя
21	30	Красный	Красный	Непосредственно от аккумулятора	Центральный замок, электронная блокировка пуска
22	20	Красный	Красный	Непосредственно от аккумулятора	Обогрев заднего стекла (Реле)
23	15	Красный	Красный	Непосредственно от аккумулятора	Радио, внутреннее освещение Освещение багажника
24	30	Красный	Красный	Через замок зажигания	Главный предохранитель
25	15	Красный	Красный	Непосредственно от аккумулятора	Часы, бортовой компьютер, регулировка наружных зеркал, противоугонная система
26	15	Желтый	Желтый	Непосредственно от аккумулятора	Стеклоочиститель и стеклоомыватель лобового стекла
27	20	—	—	Через замок зажигания	Отопление сидений
28	15	Желтый	Желтый	Непосредственно от аккумулятора	Стеклоочиститель и стеклоомыватель заднего стекла, прикуриватель, свет заднего хода
29	10	Желтый	Желтый	Непосредственно от аккумулятора	Фонари стоп-сигнала

*) Дополнительные подключения, начиная с модельного ряда ’92

Блок в салоне

В салоне основной блок с предохранителями находится в панели приборов за защитной крышкой.

Фото – схема

Описание

а	40A АМ1 (цепь вывода АМ1 замка зажигания (выводы ACC. IG1. ST1)
b	30A POWER (стеклоподъемники, люк и центральный замок)
с	40A DEF (обогреватель заднего стекла)
1	15A STOP (стоп-сигналы)
2	10A TAIL (габариты)
3	20А TAIL MAIN (габариты)
4	15А ECU-IG (электроника трансмиссии. АБС, замок системы управления (АКПП)
5	20А WIPER (стеклоочистители)
6	7,5А ST (система запуска)
7	7,5А IGN (зажигание)
8	15А CIG & RAD (прикуриватель, магнитола, часы, антенна)
9	10А TURN (сигналы поворота)
10	15А ECU-В (АБС, электро пита­ние центрального замка)
11	7,5А PANEL (освещение приборов. освещение перчаточ­ного ящика)
12	30А FR DEF (обогреватель заднего стекла)
13	10А GAUGE (приборы)
14	20А SEAT HTR (подогреватель сидений)
15	10А MIR HTR (обогреватель зеркал)
16	20А FUEL HTR (подогреватель топлива)
17	15А FR DEF IAJP (повышение частоты вращения холосто­го хода при включении обогревателя ветрового стекла)
18	7,5А RR DEF 1/UP (повышение частоты вращения холостого хода при включении обогре­вателя заднего стекла)
19	15А FR FOG (противотуманные фары)

Блок под капотом

Под капотом могут располагаться 2 блока с плавкими предохранителями и реле.

Основной блок

Находится в левой части моторного отсека.

Схема

Назначение предохранителей

1 MDPS 1	80A Блок электро усилителя рулевого управления (MDPS)
2 Генератор (ALT)	125/150A Предохранители – АКБ1, АКБ2, Зажигание2, Обогреватель топливного фильтра, Вентилятор охлаждения, ECU1, TCU2, Ближний свет фар, Топливный насос, Звуковой сигнал, ECU3, Кондиционер воздуха, АКБ3, Зажигание1, Розетка питания1
3 Обогреватель заднего стекла	40A Распределительная коробка приборной панели (реле обогревателя заднего стекла)
4 АБС 1 (ABS)	40A Модуль управления электронной системы динамической стабилизации (ESC)
5 АБС 2 (ABS)	40A Модуль управления электронной системы динамической стабилизации (ESC)
6 Вентилятор	40A Реле вентилятора кондиционера воздуха
7 Стеклоочиститель	10A Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, реле стеклоочистителя
8 ЭБУ 2 (E2)	10A Разъем соединения
9 Правая фара ближний свет (RH)	10A Ближний свет, правая фара
10 Левая фара ближний свет (LH)	10A Ближний свет, левая фара
11 Правая фара дальний свет (RH)	10A Дальний свет, правая фара
12 Левая фара дальний свет (LH)	10A Дальний свет, левая фара
13 Катушка зажигания (IGN COIL)	20A Катушки зажигания № 1-4, конденсатор
14 Форсунка (INJECTOR)	15A ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач), ЭБУ электронного ключа, форсунки №1-4
15 Фонари заднего хода (B/UP Lamp)	10A Выключатель фонаря заднего хода
16 АКБ 1	40A Распределительная коробка приборной панели (предохранители – задний противотуманный фонарь, DRL, потолочный плафон, аудиосистема, блокировка дверей, датчик положения тормозной педали)
17 АКБ 2	50A Распределительная коробка приборной панели (предохранители – электро стекло подъемник левой двери с защитой от защемления, подогрев заднего сидения, реле электро стекло подъемника)
18 Зажигание 2 (IG2)	40A Выключатель зажигания, распределительный блок PDM (реле IG2), реле стартера
19 Вентилятор охлаждения	40A Реле №2 вентилятора охлаждения, реле №1 вентилятора охлаждения
20 ЭБУ 1 (E1)	30A Главное реле
21 БУТ 2 (T2)	20A РСМ (комбинированный модуль управления двигателем и коробкой передач)
22 Левая фара ближний свет	20A Реле ближнего и дальнего света фар
23 Топливный насос (FUEL PUMP)	15A Реле топливного насоса
24 Звуковой сигнал	10A Реле звукового сигнала
25 ЭБУ 3 (E3)	15A ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач)
26 Кондиционер воздуха (A/C)	10A Реле кондиционера воздуха
27 АКБ 3	40A Распределительная коробка приборной панели (предохранители – Лампа Стоп сигнала, электронный ключ, блок экстренного вызова, указатель поворота, передняя противотуманная фара, иммобилайзер, реле заднего габаритного огня)
28 Зажигание 1 (IG1)	30A Выключатель зажигания, коробка реле PDM (реле IG1, реле ACC)
29 Розетка питания 1 (Power Outlet)	40A Распределительная коробка приборной панели (реле розетки питания)
30 Телематика (TELEMATICS)	10A Устройство мониторинга

Обозначение реле

1. Главное реле
2. Реле стартера
3. Реле топливного насоса
4. Реле №2 стеклоочистителя
5. Реле дальнего света фар
6. Реле №2 вентилятора охлаждения
7. Реле кондиционера воздуха
8. Реле вентилятора кондиционера воздуха
9. Реле №1 вентилятора охлаждения
10. Реле №1 стеклоочистителя
11. Реле фар
12. Реле звукового сигнала

Таблица

Дополнительный блок

Схема

Тут могут быть предохранители и реле ответственные за нагрев.

У нас на канале мы так же подготовили видео по данной статье, смотрите и подписывайтесь.

На этом всё, а если Вам есть чем дополнить материал, пишите в комментарии.

Блок предохранителей под капотом Kia Rio 4

Где предохранители под капотом Киа Рио 4 ?

В его состав входят релейные устройства типа МИКРО, обеспечивающие работу следующего оборудования:

1. подогрев элемента топливного фильтра — PTC HEATER;
2. стартер;
3. топливный насос — FUEL PUMP;
4. дворники 1, 2;
5. ослепительный;
6. вентилятор охлаждения №1, 2 радиатора силового агрегата Киа Рио 4-го поколения;
7. кондиционер;
8. вентилятор кондиционера;
9. заблокировать фары;
10. сигнал.

Также предусмотрено ГЛАВНОЕ реле типа МИНИ.

Предохранители моторного отсека Kia Rio 4 поколения также имеют буквенное и символическое обозначение. Назначение буквенного обозначения предохранителей:

1. ALT — силовые цепи IG 1, 2, АКБ 1,2, 3, PTC HEATER, ЭБУ вентилятора охлаждения радиатора, ЭБУ 1, 3, TCU 2, ТОПЛИВНЫЙ НАСОС, ближний свет, сигнал, кондиционер, РОЗЕТКА ПИТАНИЯ 1 (125 и 150A соответственно для модификаций Киа Рио 4 поколения с двигателем 1,4 и 1,6 л);
2. IGN COIL — конденсатор, катушки зажигания (20А);
3. ИНЖЕКТОР — топливные форсунки, ЭБУ двигателя, трансмиссия (15А);
4. B / UP LAMP — фонарь заднего хода (10А);
5. IG 1 — замок зажигания, ACC и IG 1 (30А);
6. IG 2 — выключатель зажигания, пуска и IG 2 (40А);
7. PTC HEATER — обогрев элемента топливного фильтра (50А);
8. FUEL PUMP — топливный насос (15А);
9. POWER OUTLET 1 — разъем реле для подключения дополнительного оборудования (40А).

Название, предназначение моторного отсека Киа Рио четвертого поколения сливается с условным обозначением:

Расположение предохранителей в Kia Rio 4

1. МДПС 1 — электроусилитель руля (80А);
2. Обогрев заднего стекла — система обогрева заднего стекла (40А);
3. ABS 1, 2 — ESC (40А);
4. Fan — реле вентилятора охлаждения кондиционера (40А);
5. Стеклоочиститель — электропривод, реле части передних дворников, переключатель на рулевой колонке (10А);
6. ЭБУ 2 — разъем (10А);
7. Правая и левая фара — соответственно правая, левая ближний свет, дальний свет (10А);
8. Аккумулятор 1 — разводка питания на задние ПТФ, ДХО, датчик положения педали тормоза, плафон, автоматический замок дверей (40А);
9. Аккумулятор 2 — цепи питания предохранителей привода стеклоподъемника водителя с предотвращением защемления, подогрева заднего ряда сидений, реле стеклоподъемника (50 А);
10. Вентилятор — реле 1, 2 вентилятора охлаждения ДВС (40А);
11. ЭБУ 1 — главное реле (30А);
12. МА 2 — ЭБУ силового агрегата трансмиссии (20А);
13. Левая фара — реле ближнего света, дальнего света левой фары в сборе (20А);
14. Сигнал — реле звукового сигнала (10А);
15. ЭБУ 3 — ЭБУ силового агрегата трансмиссии (15А);
16. Кондиционер — часть реле системы кондиционирования (10А);
17. Аккумулятор 3 — цепи питания поворотников, стоп-сигналов, передних ПТФ, программы экстренного вызова, иммобилайзера, электронного ключа и задних габаритов (40А).

Предохранители и реле под капотом

Блок с предохранителями

Он расположен с левой стороны от аккумуляторной батареи.На крышке будет нанесена актуальная схема с описанием.

Общая схема

Назначение

1. Резерв
2. Резерв
3. Резерв
4. 15А Звуковой сигнал
5. 15А Дроссельная заслонка
6. 10А Габаритные огни
7. 10А Система управления двигателем
8. Резерв
9. 15А Катушки зажигания
10. 30А Цепь замка зажигания
11. 20А Антиблокировочная система тормозов
12. 20А Антиблокировочная система тормозов
13. 20А Антиблокировочная система тормозов
14. 65А 1-й главный предохранитель
15. Резерв
16. Резерв
17. 15А Обогрев ветрового стекла
18. 5А Антиблокировочная система тормозов
19. 10А Задний противотуманный фонарь
20. 20А Комбинация приборов
21. 15А Противотуманные фары
22. 15А Дальний свет фар
23. 15А Ближний свет фар
24. 100А Генератор
25. 30А 1-й электродвигатель вентилятора радиатора
26. 30А 2-й электродвигатель вентилятора радиатора
27. 30А Стеклоподьемник
28. Резерв
29. 65А 2-й главный предохранитель

Блок с реле

Он находится возле правого крыла машины, рядом с бочком омывающей жидкости.

Фото – схема

Расшифровка

1	Реле ближнего света фар
2	Реле противоугонной сигнализации
3	Реле дальнего света фар
4	2-е реле вентилятора радиатора
5	Диагностический разъем ABS
6	1-е реле вентилятора радиатора
7	Реле звукового сигнала
8	Реле кондиционера
9	Реле автоматической коробки передач
10	3-е реле вентилятора радиатора

Под капотом

Устройство защиты и коммутации

Разработчики из Рено не предусмотрели удобства автовладельцам для самостоятельной работы в этом узле. С одной стороны, конструкторы рассчитывают на надежную и долговременную службу электроники. С другой стороны, они настоятельно рекомендуют обращаться в сервисное обслуживание во избежание еще большей поломки. Теперь тем владельцем машин, у каких гарантийный срок истек, приходится усердно потеть.

Во-первых, так исключена возможность короткого замыкания. Во-вторых, в противном случае во время обратного подключения аккумулятора может сработать иммобилайзер, тогда двери заблокируются.

Алгоритм работы после поднятия капота

1. Снять аккумулятор;
2. Справа от него открыть коробку и оттуда извлечь короткий провод, идущий к минусовой клемме (чтобы не мешал дальше работать);
3. Открутить кронштейн, держащий аккумуляторную батарею;
4. В процессе разборки снимать штекерные соединения и ослаблять пучки проводов, это даст пространство для рук;
5. Ослабить крепления коммутационного блока и вытащить его с кожухом;
6. Снять кожух и в руках окажется коробка с предохранителями, а также различными реле и проводами к ним;
7. Отсоединить штекеры, теперь удобно осматривать.

Проводные соединения между собой отличаются, можно не запоминать их. Все собрать обратно будет легко.

Этот узел обеспечивает безопасность такому электрооборудованию:

• ближний и дальний свет фар;
• габаритные огни;
• заднее освещение;
• система впрыска топлива в двигатель;
• навигационная система;
• тяговое реле стартера;
• другое.

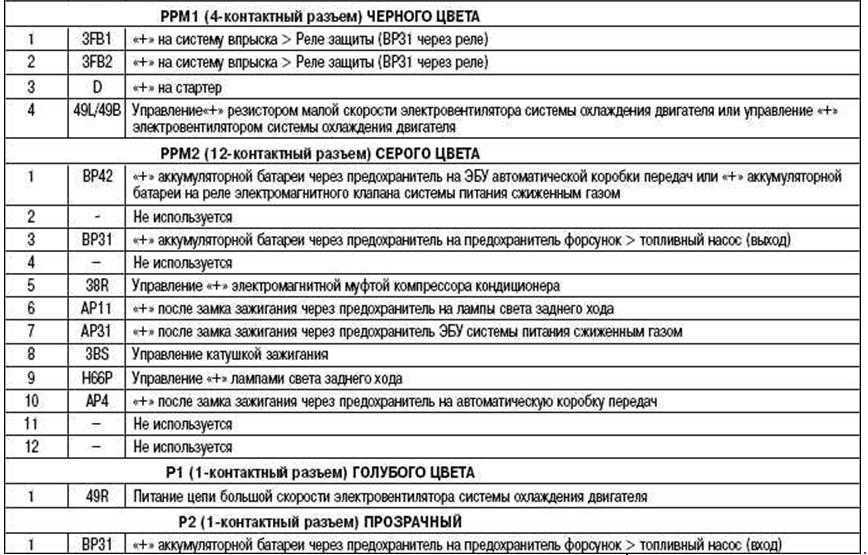

Защита цепей питания

Такое устройство находится под защитно-коммутационным блоком. Чтобы добраться к нему, требуется повторить описанный выше алгоритм. Тут элементы касаются:

• вентилятора охлаждающей системы двигателей;
• контроллера предпускового подогрева;
• усилителя управления рулем;
• разных реле дополнительного подогрева и др.

Глубокое местоположение узла защиты цепей питания объясняется мерами предосторожности, поскольку здесь проходит электричество с большей сила тока – до 70 А
