Блоки под капотом

Расположение

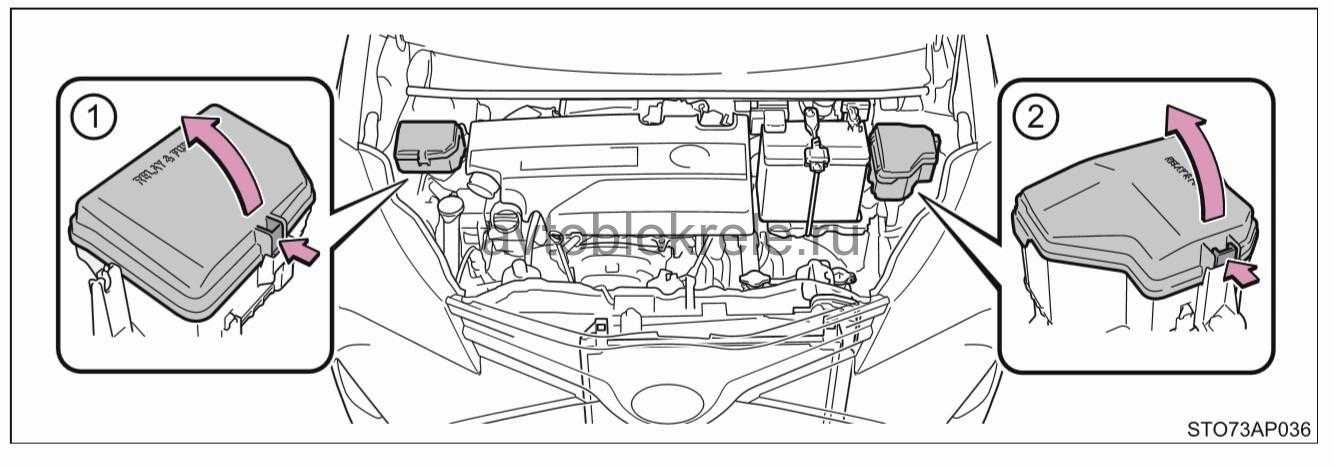

Общая схема расположения электронных блоков управления под капотом

Расшифровка

1. Блок предохранителей и реле
2. Блок управления двигателем
3. Инвертор с преобразователем
4. Реле очистителей фар
5. RHD: Блок управления тормозной системой
6. LHD: Блок управления тормозной системой

Схема

Отдел А

До Декабря 2011

С Декабря 2011

Расшифровка

Предохранители

1	ABS MAIN NO.2 7.5 A — Анти блокировочная тормозная система
2	ENG W/P 30 A — Система охлаждения
3	S-HORN 10 A — Сигнализация
4	–
5	ABS MAIN NO.1 20 A — Анти блокировочная тормозная система
6	ETCS 10 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
7	TURN & HAZ 10 A — Указатели поворота
8	ECU-B3 10 A — Система кондиционирования воздуха
9	MAYDAY 10 A — Телематическая система
10	ECU-B2 7.5 A — Интеллектуальная система входа и запуска
11	AM2 7.5 A — Система управления питанием
12	P CON MAIN 7.5 A — Селектор коробки передач, блок управления коробкой передач
13	DC/DC-S 5 A — Преобразователь постоянного тока и преобразователь
14	IGCT 30 A— Предохранители: “PCU”, “IGCT NO.2”, “IGCT NO.3”
15	AMP 30 A — До Декабря 2011: Аудиосистема
AMP NO.1 30 A — С Декабря 2011: Аудиосистема
16	SHORT PIN — Предохранители: “ECU-B”, “RAD NO.1”, “DOME”
17	AMP NO.2 30 A — Аудиосистема, навигационная система
18	DRL 7.5 A — Дневные ходовые огни
19	H-LP HI MAIN 20 A — Дальний свет фар, дневные ходовые огни
20	IGCT NO.3 10 A Система охлаждения
21	EFI NO.2 10 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
22	H-LP RH HI 10 A — Правая фара (дальний свет)
23	H-LP LH HI 10 A — Левая фара (дальний свет)
24	ECU-B 7.5 A — Интеллектуальная система входа и запуска, мультиплексная система передачи данных, сигнализация, персональное освещение, приборы и указатели
25	DOME 10 A— Освещение порогов дверей, персональное освещение, освещение салона, подсветка ниши для ног, подсветка индивидуального зеркала, внутреннее зеркало заднего вида, электрический усилитель рулевого управления
26	RAD NO.1 15 A — Аудиосистема, навигационная система
27	MIR HTR 10 A — Обогрев наружных зеркал заднего вида
28	IGCT NO.2 10 A — Гибридная система, система управления парковкой, электрические стеклоподъемники, система питания, преобразователь постоянного тока и преобразователь, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
29	PCU 10 A — Преобразователь постоянного тока и преобразователь
30	IG2 20 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители: “MET”, “IGN”, система питания
31	BATT FAN 10 A — Вентилятор охлаждения аккумулятора
32	EFI MAIN 20 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система охлаждения, предохранитель: “EFI NO.2”
33	–
34	H-LP CLN 30 A — Очиститель фар
35	–
36	CDS 30 A — Электрические вентиляторы охлаждения
37	RDI 30 A — Электрические вентиляторы охлаждения
38	HTR 50 A — Система кондиционирования воздуха
39	P-CON MTR 30 A — Селектор коробки передач, блок управления коробкой передач
40	EPS 60 Электрический усилитель рулевого управления
41	P/I 1 60 A — Предохранители: “IG2”, “EFI MAIN”, “BATT FAN”
42	ABS MTR 2 30 A — Анти блокировочная тормозная система
43	ABS MTR 2 30 A — Анти блокировочная тормозная система
44	P/I 2 40 A — Система управления парковой, звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода
45	H-LP LH LO 15 A  С Декабря 2011: Левая фара (ближний свет)
46	H-LP RH LO 15 A — С Декабря 2011: Правая фара (ближний свет)

Реле

R1	Система охлаждения (ENG W/P)
R2	Вентилятор системы охлаждения (FAN NO.3)
R3	Селектор коробки передач (P-CON MTR)
R4	Вентилятор системы охлаждения (FAN NO.1)
R5	Противоугонная система (S-HORN)
R6	Диммер / дневные ходовые огни (DIM/DRL)
R7	Блок управления питанием (IGCT)
R8	Вентилятор системы охлаждения (FAN NO.2)
R9	До Декабря 2011: –С Декабря 2011: Дневные ходовые огни (DRL)
R10	С Декабря 2011: –

1. 125А DC/DC – Интегрированное реле, “TAIL” реле, “P/POINT” реле, “ACC” реле, “IG1 NO.1” реле, “IG1 NO.2” реле, “IG1 NO.3” реле, предохранители: “HTR”, “RDI”, “CDS”, “S-HORN”, “ENG W/P”, “ABS MAIN NO.2”, “H-LP CLN”, “FR FOG”, “PWR SEAT FL”, “OBD”, “STOP”, “RR FOG”, “DBL LOCK”, “PWR SEAT FR”, “DOOR NO.1”, “PSB”, “D FR DOOR”, “P FR DOOR”, “DOOR RL”, “DOOR RR”, “S/ROOF”

На этом всё. Есть что добавить – пишите в комментарии.

Подробное руководство по замене блока предохранителей автомобиля Mazda 3

Предохранители Mazda 3, как любого другого автомобиля, предназначены для прерывания цепи в случае превышения силы тока допустимого значение. Таким способом происходит защита потребителей и проводки, которые могут быть выведены из строя высоким напряжением. Скачек напряжения обычно происходит из-за повреждений в цепи или короткого замыкания. Без предохранителей не работает ни одна электросистема. Если бы цепь не была защищена предохраняющими элементами, то оборудование намного чаще выходило из строя, а так же во много раз увеличилась бы вероятность возгорания транспортного средства

Алый автомобиль Mazda 3

Где находятся предохранители Mazda 3?

Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.

Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.

В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

Подкапотный отсек

1. Открываем крышку капота и фиксируем ее.
2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
3. Далее находим рычажок находящийся сзади.
4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
5. Находим в ней интересующий нас элемент омыватель фар или другой.
6. Извлекаем его.
7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

Расшифровка подкапотной секции

1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
2. Далее извлекаем держатель (из пластмассы).
3. Снимаем саму накладку.
4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
5. Снимаем крышку.
6. Находим два фиксатора при помощи, которых закреплен блок.
7. Опускаем его вниз.
8. Далее все делаем, как и в подкапотном блоке.

Рекомендации по эксплуатации

1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Извините, в настоящее время нет доступных опросов.

Видео «Меняем силовые электропдохранители самостоятельно»

В этом видео от показано, как можно сэкономить существенную сумму, самостоятельно произведя замену силового электропредохранителя.

Блок под капотом рено эспейс 4

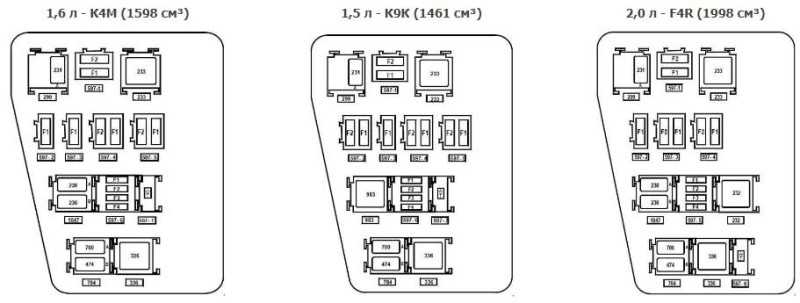

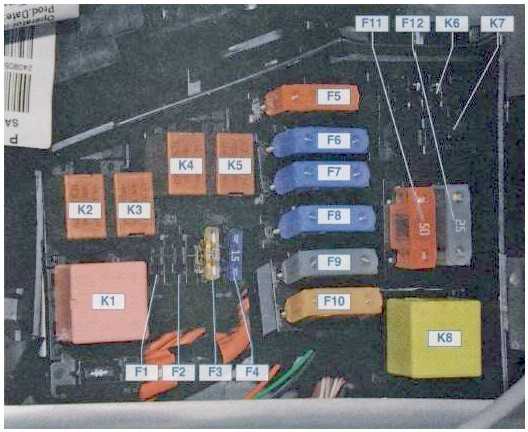

Фото

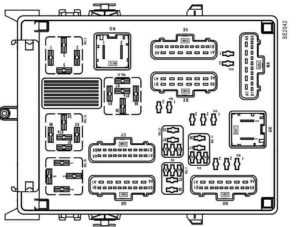

Схема

Обозначение

Предохранители

1	(7,5А) Автоматическая коробка передач
2	—
3	(30А) Управление двигателем
4	(5А/15А) Автоматическая коробка передач
5	(30А) Реле вакуумного насоса усилителя тормозов (F4Rt)
6	(10А) Управление двигателем
7	—
8	—
9	(20А) Система кондиционирования
10	(20А/30А) Антиблокировочная система тормозов/ система курсовой устойчивости
11	(20А/30А) Звуковой сигнал(ы)
12	—
13	(70А) Нагреватели охлаждающей жидкости — если есть
14	(70А) Нагреватели охлаждающей жидкости — если есть
15	(60А) Управление электродвигателем вентилятора системы охлаждения
16	(40А) Омыватели фар, обогреватель заднего стекла, многофункциональный блок управления
17	(40А) Антиблокировочная система тормозов/ система курсовой устойчивости
18	(70А) Комбинированный переключатель, система освещения в дневное время, многофункциональный блок управления
19	(70А) Отопитель/ кондиционер, многофункциональный блок управления
20	(60A) Реле контроля силы тока аккумуляторной батареи (некоторые модели), комбинированный переключатель (некоторые модели), лампы системы освещения в дневное время, многофункциональны йблок управления
21	(60A) Электропривод сидений, многофункциональный блок управления, блок предохранителей /реле, центральная консоль, люк
22	(80A) Обогреватель лобового стекла (некоторые модели)
23	(60A) Очиститель лобового стекла, стояночный тормоз с электроприводом

1. Реле нагреватель охлаждающей жидкости
2. Реле электродвигателя вентилятора системы охлаждения (без кондиционера, —01/03)
3. Реле вакуумного насоса усилителя тормозов (F4 Rt)
4. Реле вакуумного насоса усилителя тормозов
5. Реле 3 нагревателя охлаждающей жидкости — (—01/03, если есть)
6. Реле топливного насоса
7. Реле обогревателя системы вентиляции картера двигателя (F4 Rt)
8. Реле системы управления двигателем
9. Реле 1 электродвигателя вентилятора системы охлаждения-(с кондиционером,—01/03)
10. Реле 2 электродвигателя вентилятора системы охлаждения
11. Реле 2 нагревателя охлаждающей жидкости — (—01/03, если есть)

1. Реле дополнительного подогрева
2. Реле водяного электро насоса
3. Реле электродвигателя вентилятора с кондиционером
4. –
5. –
6. Реле топливного насоса
7. Реле подогревателя (система вентиляции топливных газов)
8. Реле блокировки впрыска
9. Реле поршневого компрессора
10. Реле электродвигателя вентилятора с кондиционером
11. Реле дополнительного подогрева 2

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Левый руль

Правый руль

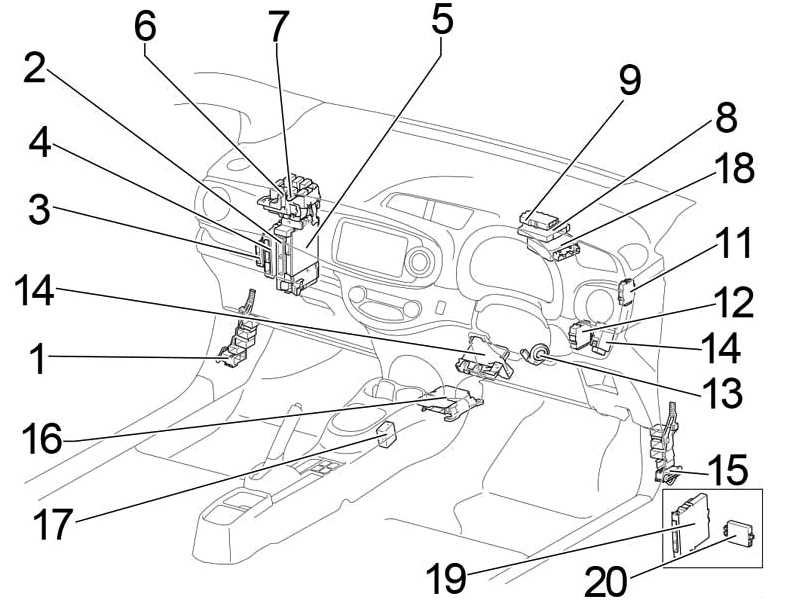

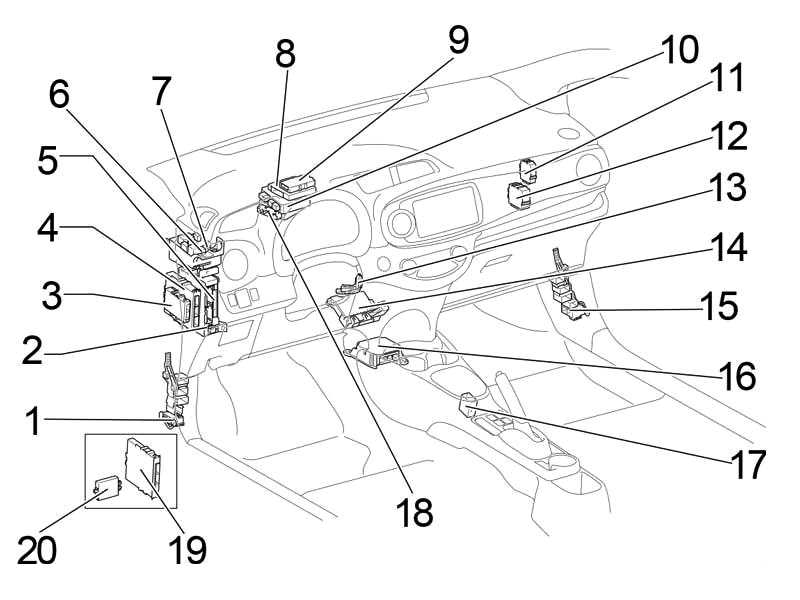

Описание

1. Распределительный блок
2. Блок предохранителей
3. Блок управления двигателем и коробкой передач (без системы старт-стоп)
4. Блок управления системой старт-стоп
5. Блок управления электрооборудованием кузова
6. Реле отопителя (HTR)
7. Блок реле
8. Блок управления системами помощи водителю
9. Блок управления двигателем и коробкой передач (с системой старт-стоп)
10. Блок управления коробкой передач (LHD)
11. Блок сетевого шлюза
12. Реле стеклоочистителя
13. Усилитель транспондера ключа
14. Усилитель кондиционера
15. Распределительный блок
16. Блок управления подушками безопасности
17. Блок управления блокировкой селектора коробки передач
18. Блок управления усилителем рулевого управления
19. Блок сертификации
20. Блок ID кода (с интеллектуальной системой входа и запуска) Блок управления транспондером ключа (без интеллектуальной системы входа и запуска)

Блок предохранителей

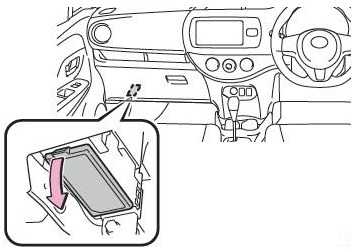

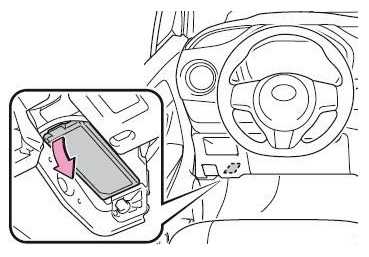

Он находится под панелью приборов, закрыт защитной крышкой.

Левый руль

Правый руль

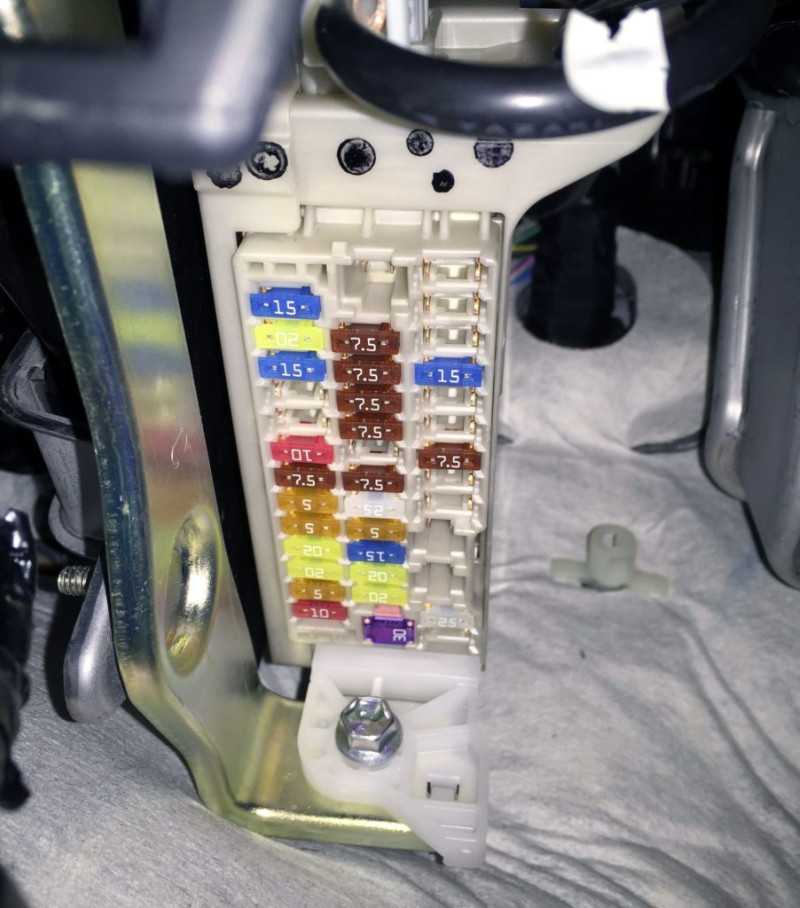

Фото пример расположения

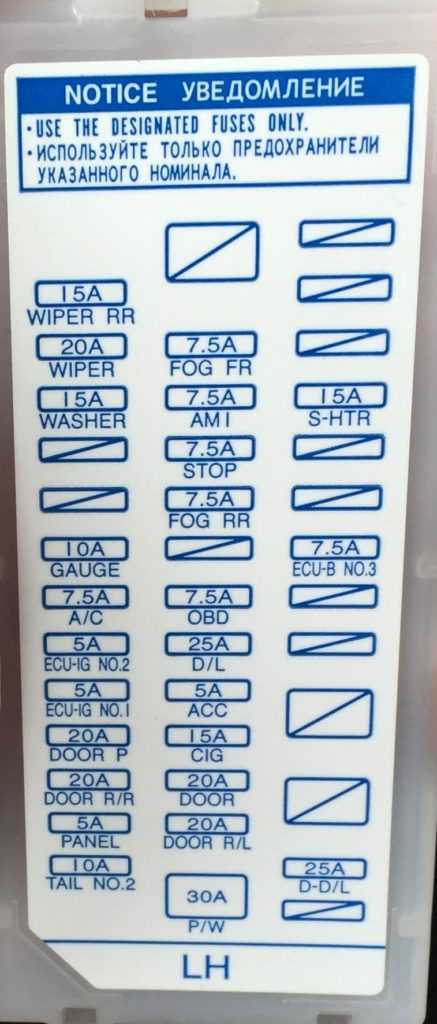

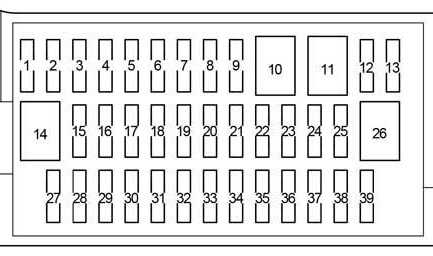

Схема с крышки блока

Схема

Назначение

1	–
2	–
3	–
4	15A S-HTR – Подогрев сидений
5	–
6	–
7	7,5A ECU-B NO.3 – Зеркала с электроприводом
8	–
9	–
10	–
11	–
12	25A D-D/L – Двойная блокировка
13	–
14	–
15	15A FOG FR – до Июня 2013: Передний противотуманный свет
15A FOG FR – с Июня 2013 (TMC): Передний противотуманный свет (TMC – Toyota Motor Corporation)
7,5A FOG FR – с Июня 2013 (TMMF): Передний противотуманный свет (TMMF – Toyota Motor Manufacturing France)
16	7,5A AM1 – Система запуска
17	7,5A STOP – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, VSC, лампы стоп-сигнала, дополнительный стоп-сигнал
18	7,5A FOG RR – Задний противотуманный свет
19	–
20	7,5 OBD – Диагностический разъем
21	25A D/L – Центральный замок, блок управления электрооборудованием кузова
22	5A ACC – Блок управления электро оборудованием кузова, зеркала с электроприводом, аудио система, блокировка селектора коробки передач
23	15A CIG – Розетка (прикуриватель)
24	20A DOOR – Стеклоподъемники
25	20A DOOR R/L – Стеклоподъемники
26	30A P/W – Стеклоподъемники
27	15A WIPER RR – Задний стеклоочиститель
28	20A WIPER – Стеклоочиститель
29	15A WASHER – Омыватель стекла
30	–
31	–
32	10A GAUGE – Лампы заднего хода, блокировка селектора коробки передач, аудио система, система зарядки, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
33	7,5A A/C – Кондиционер, обогрев заднего стекла, обогрев зеркал
34	5A ECU-IG NO.2 – VSC
35	5A ECU-IG NO.1 – Вентилятор системы охлаждения, обогрев заднего стекла, VSC, электроусилитель рулевого управления, блок управления электрооборудованием кузова, система беспроводного управления, система контроля давления в шинах
36	20A DOOR P – Стеклоподъемники
37	20A DOOR R/R – Стеклоподъемники
38	5A PANEL – Комбинация приборов, подсветка панели приборов, переключатель освещения
39	10A TAIL NO.2 – Габаритный свет, освещение номерного знака

Блок реле

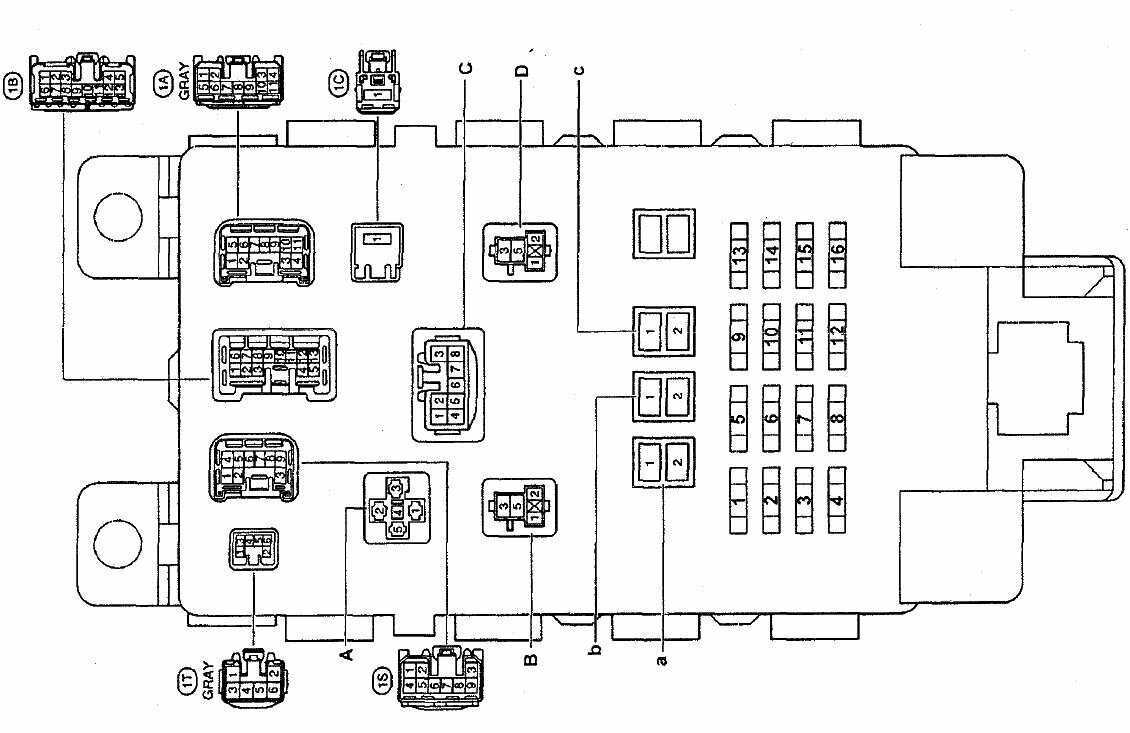

Схема

Расшифровка

• R1 – Освещение салона (DOME CUT)
• R2 – до Июля. 2014: Передний противотуманный свет (FR FOG) / с Мая 2015: (STP)

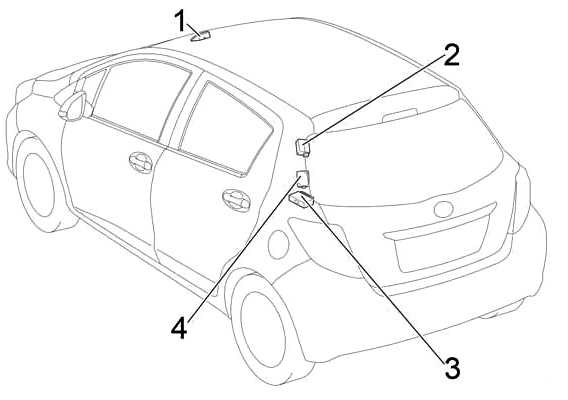

Дополнительные элементы

Схема

Обозначение

1. Датчик системы предотвращения столкновения
2. Ресивер системы контроля давления в шинах
3. Аудио усилитель
4. Ресивер центрального замка

Где находится элемент R156 — РАЗ. ЭЛПРОВ. САЛОНА/ПРАВ. ЗАДН. ДВЕРИ для Renault Espace IV 2002-2014 2005-06-13

Расположение подключения масс Заземления для Renault Espace IV 2002-2014 2005-06-13

Company: Automotive Electricians Portal LLC

Address: 8 The Green, STE A, Dover, DE 19901

Информационная поддержка по всему миру

Сейчас на сайте

Privacy Overview

Французский минивэн Renault Espace 4 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 году. За этот период автомобиль получил несколько рестайлингов. Удлиненная версия называется – Renault Grand Espace. Мы предлагаем ознакомится с местами расположения всех электронных компонентов управления рено эспейс 4. Особенно выделим информацию о блоках предохранителей и реле, их фотографии и схемы, назначения элементов и предохранитель отвечающий за прикуриватель.

Предохранители и реле рено эспейс 3

Renault espece 3 — представляет третье поколение данной серии. Удлиненная версия называется Grand Espace. Производился в 1997, 1998, 1999, 2000, 2001 и 2002. Мы представляем полное описание блоков с предохранителями и реле рено эспейс 3: места расположения, схемы, фотографии, назначение.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

В данном автомобиле предусмотрены 2 основных блока с предохранителями. Один находится в салоне под ногами у пассажира, второй под капотом, за аккумулятором.

p, blockquote 3,0,0,0,0 —>

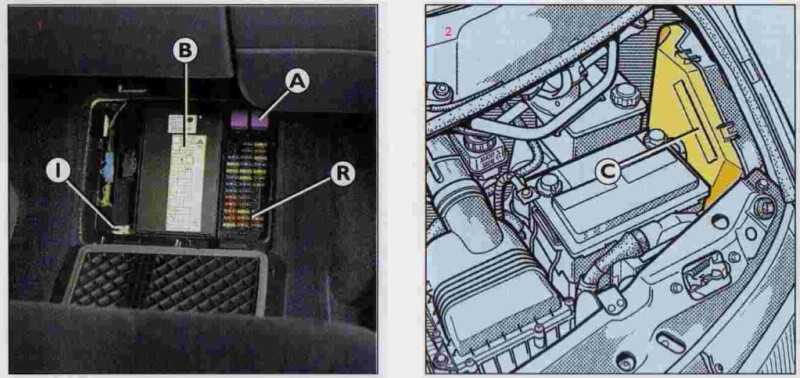

Места расположения блоков

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Общее расположение всех элементов

Схема

Описание

1	Электронный блок управления АВS
2	Электронный блок управления кондиционером
3	Блок управления электродвигателем вентилятора кондиционера/отопителя 1 – под днищем кузова
4	Блок управления электродвигателем вентилятора кондиционера/отопителя 2 – под днищем кузова
5	Электродвигатель вентилятора кондиционера/отопителя-под днищем кузова
6	Усилитель сигнала антенны — над правым задним боковым стеклом
7	Датчик бокового удара в сборе — центральная стойка со стороны водителя
8	Датчик бокового удара в сборе- центральная стойка со стороны пассажира
9	Блок управления противоугонной системой-если установлен
10	Дополнительный отопитель — днище — если есть
11	Аккумуляторная батарея
12	Диагностический разъем (DLC)- центральная консоль
13	Блок управления электрооборудованием двери водителя
14	Блок управления электрооборудованием двери пассажира
15	Блок управления стояночным тормозом с электроприводом-около бака
16	Электронный блок управления двигателем
17	Блок предохранителей/ реле, моторный отсек
18	Блок предохранителей/ реле приборная панель 1
19	Блок предохранителей/ реле 2, приборная панель – под блоком предохранителей / реле 1 приборной панели
20	Блок предохранителей/ реле приборная панель З
21	Блок предохранителей/ реле, приборная панель 4-если установлен
22	Блок предохранителей/ реле, днище, около блока отопителя – если установлен
23	Датчик бокового ускорения- включает в себя датчик бокового перемещения (с ЕЗР) -под сиденьем
24	Блок управления свечами накаливания
25	Блок управления фарой, левый (модели с ксеноновыми фарами)
26	Блок управления фарой, правый (модели с ксеноновыми фарами)
27	Блок управления корректором фар (модели с ксеноновыми фарами) – включает в себя датчик высоты положения кузова- передн.
28	Нагреватель воздуха на впуске — в блоке отопителя — если есть
29	Звуковой сигнал(ы)
30	Считывающее устройство зажигания
31	Реле указателей поворотов/аварийной сигнализации-встроен в многофункционалыный блок управления
32	Блок управления комбинацией приборов- в приборной панели
33	Многофункциональный блок управления функции: Противоугонная система, звуковой предупреждающий сигнал/ зуммер, система проверки исправности ламп электропривод стеклоподъемников, омыватели фар-некоторые модели, иммобилайзер, указатели поворота, лампы освещения салона, усилители рулевого управления, датчик дождя, очистители заднего стекла, лампы передних/ задних габаритов, замок рулевой колонки, система контроля за давлением в шинах, очистители лобового стекла
34	CD/DVD-привод навигационной системы (NIVAV3) — в вещевом ящике
35	Блок управления навигационной системой (NIVAV3)
36	Датчик температуры окружающего воздуха-в зеркале правой двери
37	Блок управления системой парковки-за правой задней отделочной панелью
38	Зуммер системы парковки-за правой задней отделочной панелью
39	Датчик дождя — во внутреннем зеркале заднего вида
40	Блок предохранителей/реле центральная консоль
41	Блок управления памятью электропривода сиденья – под сиденьем
42	Датчик положения сиденья, сиденье водителя-под сиденьем
43	Замок рулевой колонки
44	Датчик положения рулевого колеса — под рулевым колесом (с ESP)
45	Электронный блок управления SRS-центральная консоль
46	Датчик высоты положения кузова-передний (с ксеноновыми фарами) —встроен в блок управления ксеноновой фарой-на подвеске
47	Датчик высоты положения кузова- задний (модели с ксеноновыми фарами) — на подвеске
48	Реле привода задней двери-если есть
49	Электронный блок управления КПП
50	Приемник сигналов системы контроля давления шинах-под днищем кузова
51	Датчик скорости автомобиля — электронный блок управления ABS
52	Синтезатор голоса
53	Датчик бокового ускорения- включает в себя датчик бокового перемещения (с ESP)-под сиденьем

Описание для до рестайлинговых

Блок под капотом

Общая фото – схема

Описание предохранителей

F1	Не используется
F2	Не используется
F3 (25)	Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
F4 (15)	Цепь электромагнитной муфты компрессора кондиционера
F5 (40)	Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
F6 (60)	Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60)	Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60)	Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25)	Цепи, находящиеся под напряжением в положении S и А ключа зажигания
F10 (80)	Силовые цепи реле включения электрообогревателя салона
F11 (50) и F12 (25)	Цепи блока управления ABS

Обозначение реле

• К1 — Реле большой скорости вентилятора системы охлажде­ния
• К2 — Реле кондиционера
• КЗ — Реле малой скорости вентилятора системы охлаждения
• К4 — Реле топливного насоса и катушек зажигания
• К5 — Главное реле системы управления двигателем
• К6 — Не используется
• К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
• К8 — Реле вентилятора отопителя

Другие варианты исполнения данного блока.

В этом случае, полное описание можете скачать тут.

Блок в салоне

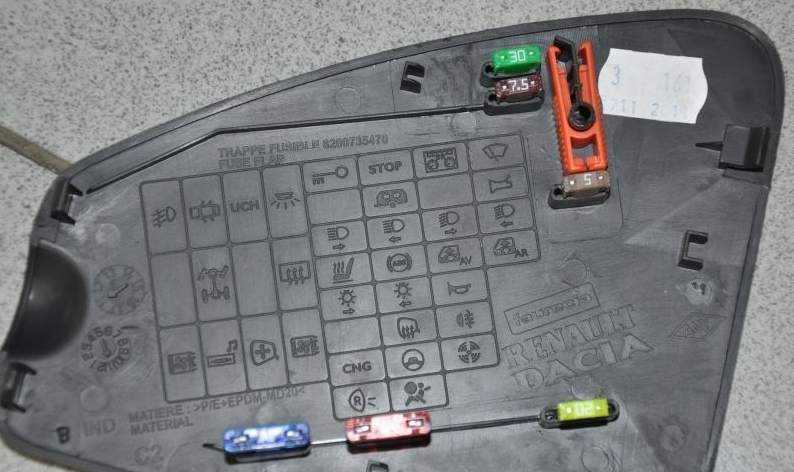

Расположен в торце приборной панели с водительской стороны за крышкой.

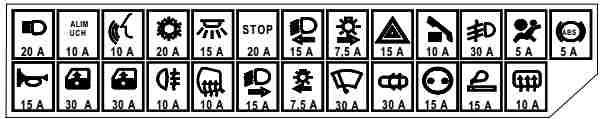

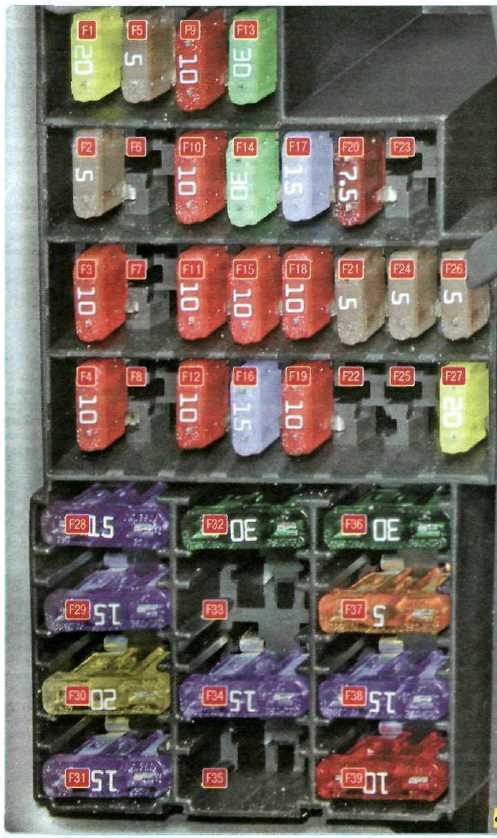

Схема

Расшифровка

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 – 1068), а под щитком приборов реле обогрева заднего стекла (235).

Предохранители и реле в салоне

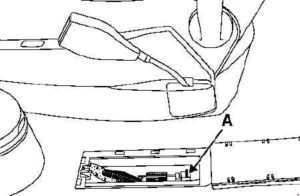

Блок 1

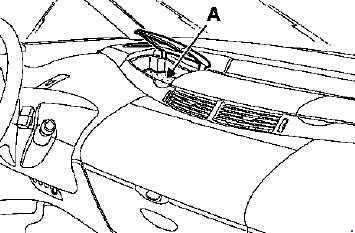

Расположен в верхней части приборной панели.

Расшифровка

p, blockquote 21,0,0,0,0 —>

F1	—
F2	(10A) Датчик включения стояночного тормоза, считывающее устройство зажигания, многофункциональный блок управления, выключатель стартера
F3	(10A) Корректор фар, блок управления корректором фар (ксеноновые фары), подогреватели форсунок омывателя лобового стекла, комбинация приборов, синтезатора голоса
F4	(20A) Противоугонная система, автоматическая коробка передач (АКПП), центральный замок, система отопителя/ кондиционера, датчик дождя, вентилятор датчика температуры воздуха в салоне, внутреннее зеркало заднего вида, система парковки, фонари заднего хода, подсветка выключателей, электродвигатель очистителя лобового стекла
F5	(15A) Лампы освещения салона
F6	(20A) Система кондиционирования, автоматическая коробка передач(АКПП), система блокировки дверей от случайного открывания, система поддержания скорости, диагностический разъем (DLC), электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, подсветка выключателей, стоп-сигналы, омыватели /очистители лобового стекла
F7	(15A) Блок управления корректором фар (ксеноновые фары), корректор фар, комбинация приборов, левая фара- ближний свет
F8	(7,5A) Правые передние габариты
F9	(15A) Указатели поворота/аварийная сигнализация
F10	(10A) Аудиосистема, электропривод сидений, электропривод стеклоподъемников, комбинация приборов, навигационная система, телематика
F11	(30A) Система кондиционирования, противотуманные фары, комбинация приборов, синтезатор голоса
F12	(5A) Система SRS
F13	(5A) Антиблокировочная система тормозов (ABS)
F14	(15A) Звуковой сигнал(ы)
F15	(30A) Блок управления электрооборудования двери водителя, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников
F16	(30A) Блок управления электрооборудования двери пассажира, электропривод стеклоподъемников
F17	(10A) Задние противотуманные фонари
F18	(10A) Обогреватель зеркал заднего вида на дверях
F19	(15A) Правая фара-ближний свет
F20	(7,5A) CD-чейнджер аудиосистемы, подсветка вентиляционной решетки приборной панели, лампа подсветки вещевого ящика, реостат подсветки комбинации приборов, лампы освещения салона, передние левые габариты, лампы подсветки номерного знака, навигационная система, подсветка переключателей
F21	(30A) Омыватель заднего стекла, дальний свет фар
F22	(30A) Центральный замок
F23	(15A) Разъемы питания дополнительного оборудования
F24	(15A) Разъем подключения дополнительного оборудования (задний), прикуриватель
F25	(10A) Выключатель стоп-сигналов (датчик положения педали тормоза), обогреватель заднего стекла, замок рулевой колонки (некоторые модели)
F26	—

Блок 2

Он находится за бардачком, со стороны пассажира.

Обозначение

p, blockquote 26,0,0,0,0 —>

17	Реле кондиционера
2	Реле электропривода сидений
3	Реле насоса омывателя фар
4	Реле стоп-сигналов
5	Реле 1 системы освещения в дневное время
6	Реле 2 системы освещения в дневное время
7	Реле электропривода задних стеклоподъемников (некоторые модели)
F26	(30A) Разъем электрооборудования прицепа
F27	(30A) Люк
F28	(30A) Электропривод стеклоподъемника, левый задний
F29	(30A) Электропривод стеклоподъёмника, правый задний
F30	(5A) Датчик положения рулевого колеса
F31	(30A) Шторка люка
F32	—
F33	—
F34	(15A) Электропривод сиденья -со стороны водителя
F35	(20A) Подогреватель передних сидений
F36	(20A) Электропривод сиденья — со стороны водителя
F37	(20A) Электропривод сиденья пассажира

Блок 3

Находится рядом с ЦЭБКС со стороны водителя

p, blockquote 30,0,0,0,0 —>

1	Реле противотуманных фар
2	Реле 1 основных цепей зажигания
3	Реле электродвигателя очистителя заднего стекла
4	Реле стартера
5	Реле вспомогательных цепей зажигания
6	Реле 2 основных цепей зажигания
7	Реле обогревателя заднего стекла
F1	Шунтирующий резистор электропривода стеклоподъемников-передние
F2	Шунтирующий резистор электропривода стеклоподъемников-задние
F3	Шунтирующий резистор системы освещения в дневное время — передние габариты
F4	Шунтирующий резистор системы освещения в дневное время — ближний свет

В салоне под ковриков подлокотника вещевого ящика, находится предохранитель отключения потребителей электроэнергии: 20А — Диагностический разъем, аудиосистема, ЭБУ, Центральный коммуникационный блок, охранная сигнализация.

p, blockquote 32,0,0,0,0 —> p, blockquote 33,0,0,0,1 —>

Предохранители и реле рено эспейс 3

Renault espece 3 — представляет третье поколение данной серии. Удлиненная версия называется Grand Espace. Производился в 1997, 1998, 1999, 2000, 2001 и 2002. Мы представляем полное описание блоков с предохранителями и реле рено эспейс 3: места расположения, схемы, фотографии, назначение.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

В данном автомобиле предусмотрены 2 основных блока с предохранителями. Один находится в салоне под ногами у пассажира, второй под капотом, за аккумулятором.

p, blockquote 3,0,0,0,0 —>

Места расположения блоков

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>
