Предохранители и реле mitsubishi outlander 2 и 3

Предохранители под капотом

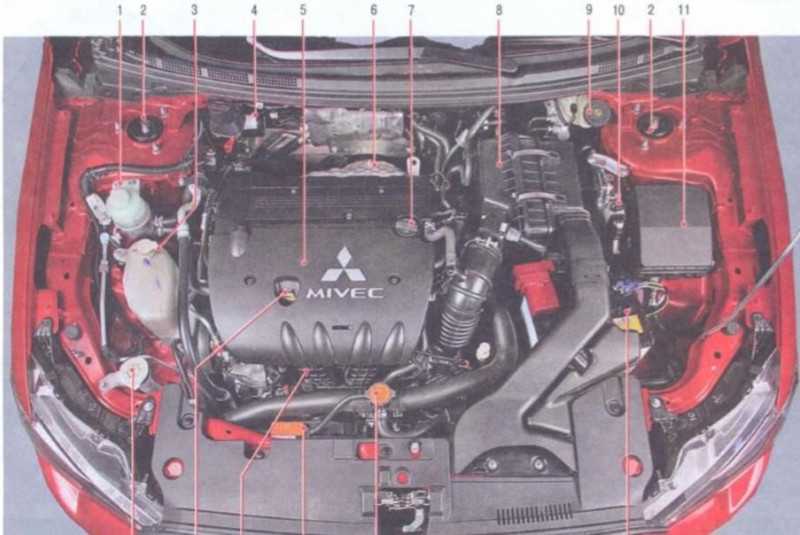

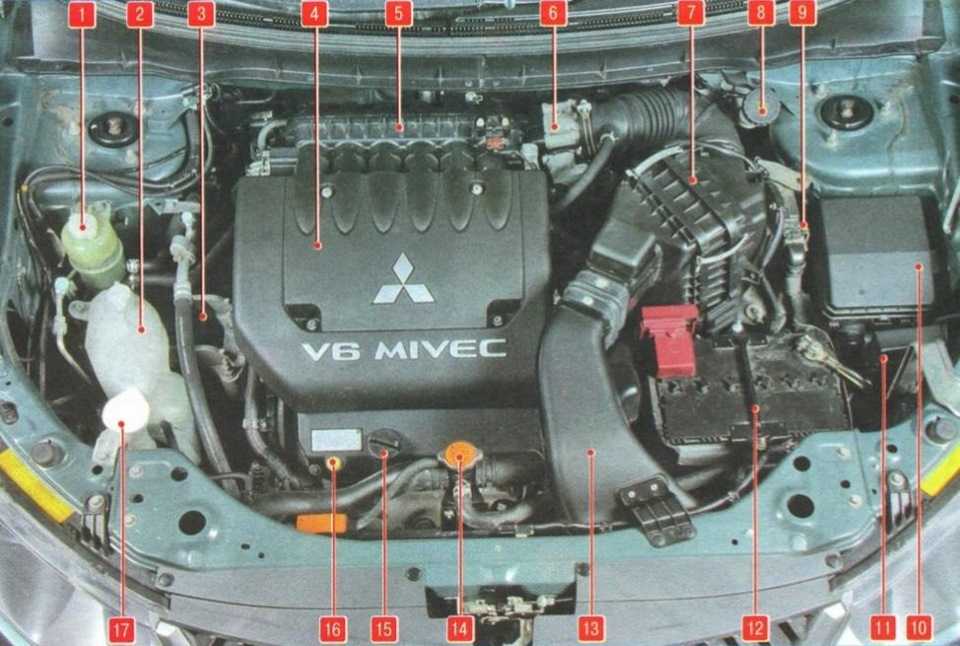

Расположение блока показана на рисунке  3 (позиция 11).

Рис.3

Внешний вид и демонтаж крышки приведен на рисунке 4.

Рис.4

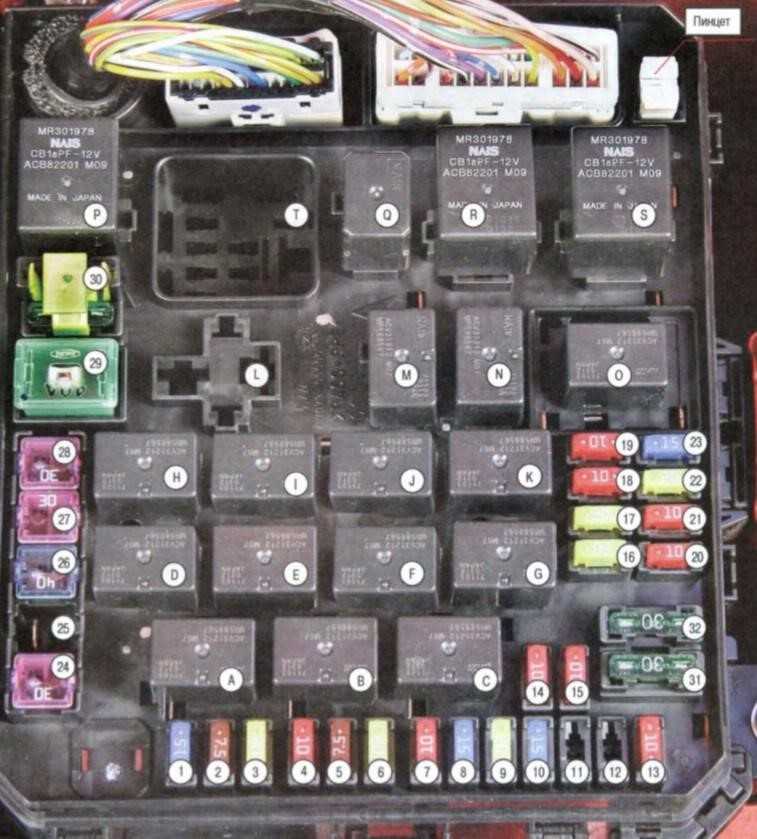

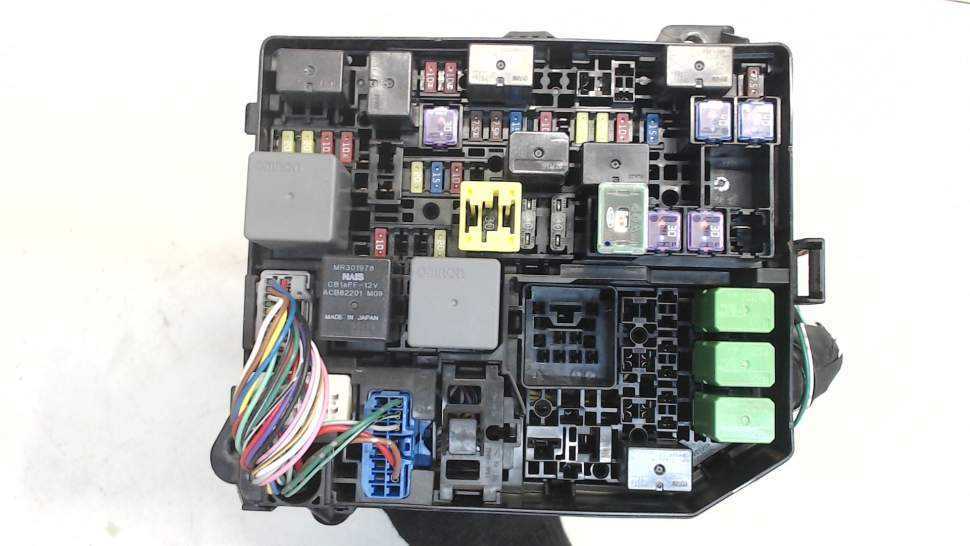

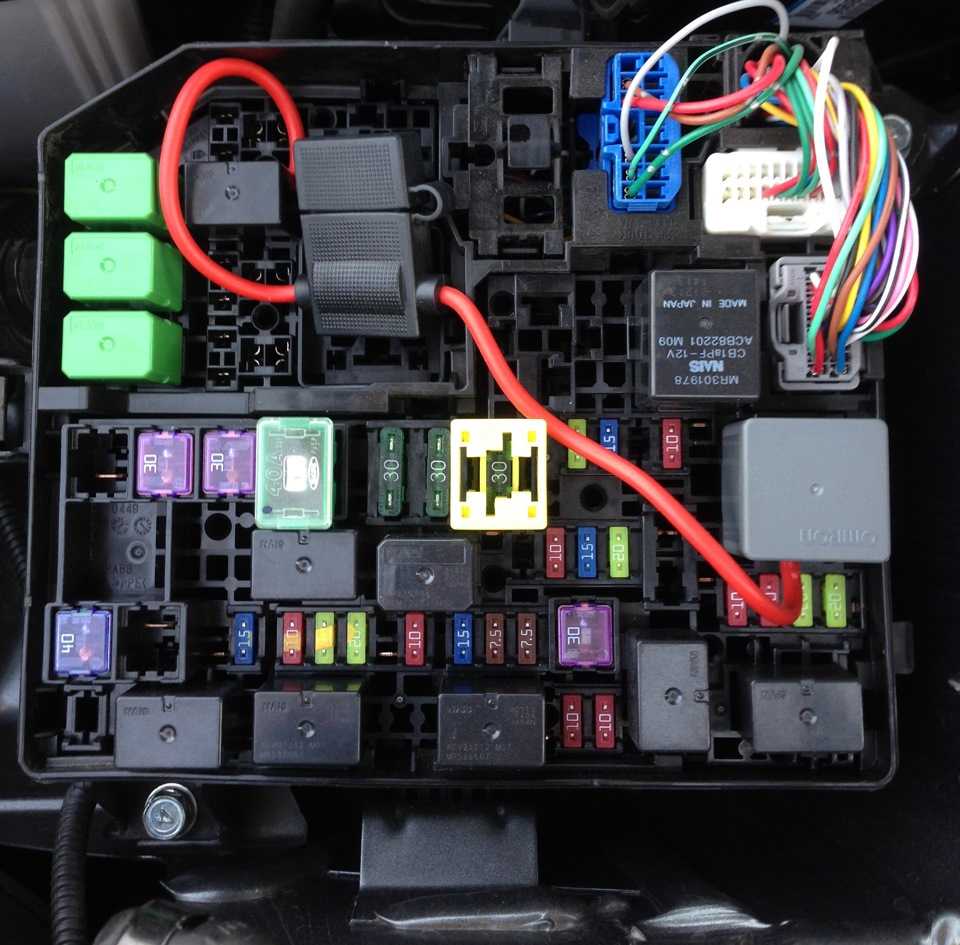

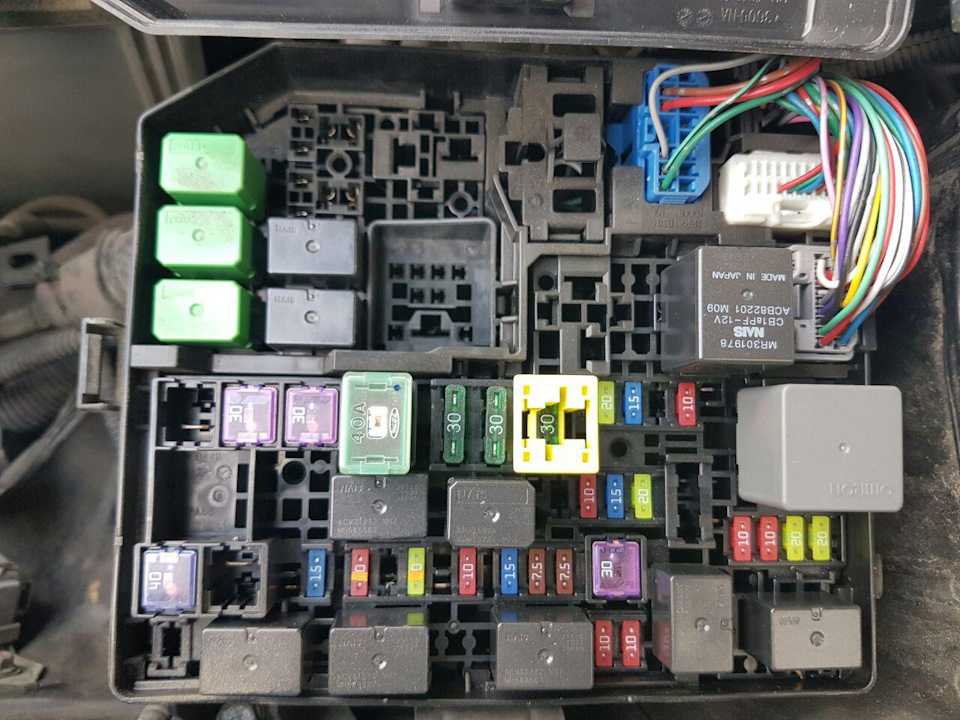

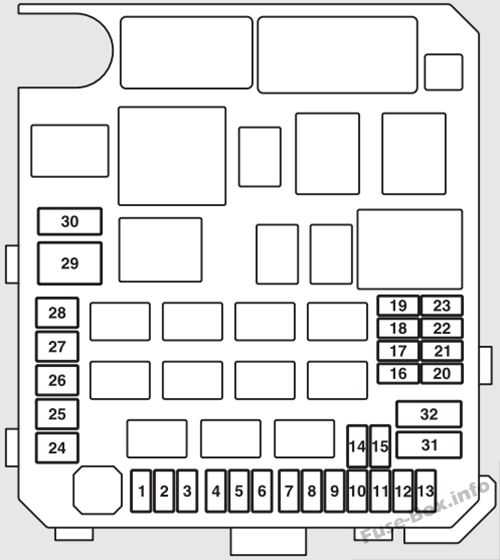

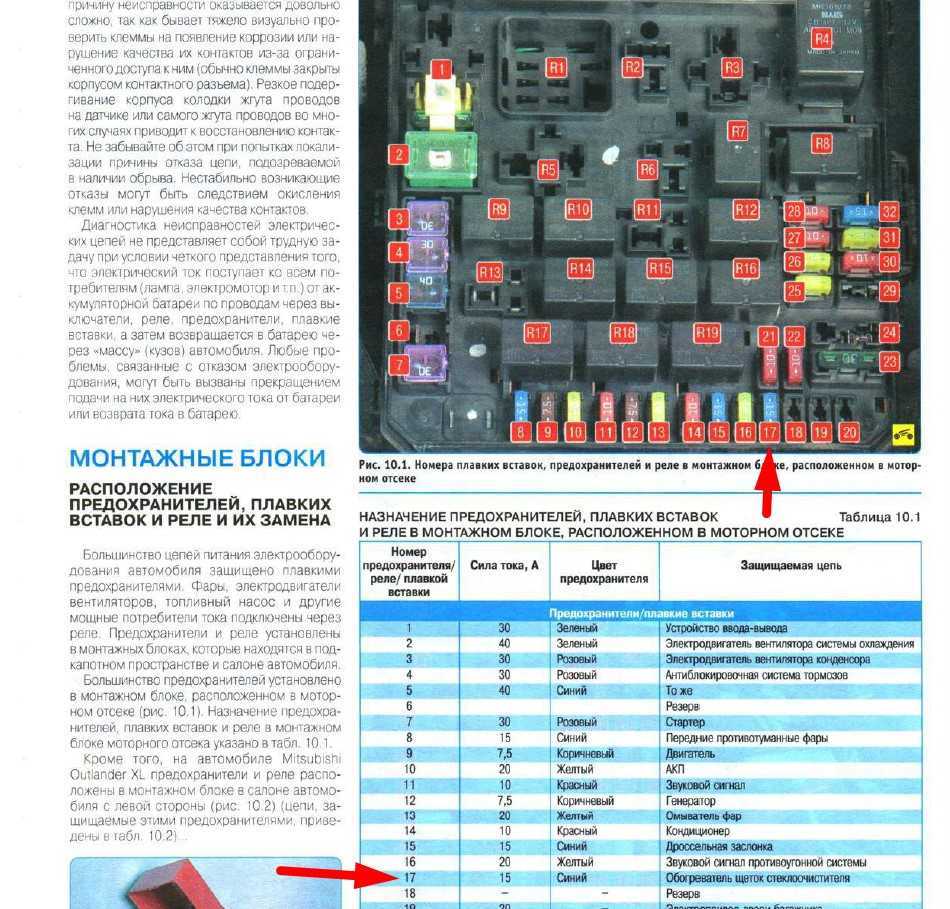

Фотография расположения элементов приведена на рисунке 5

Рис.5

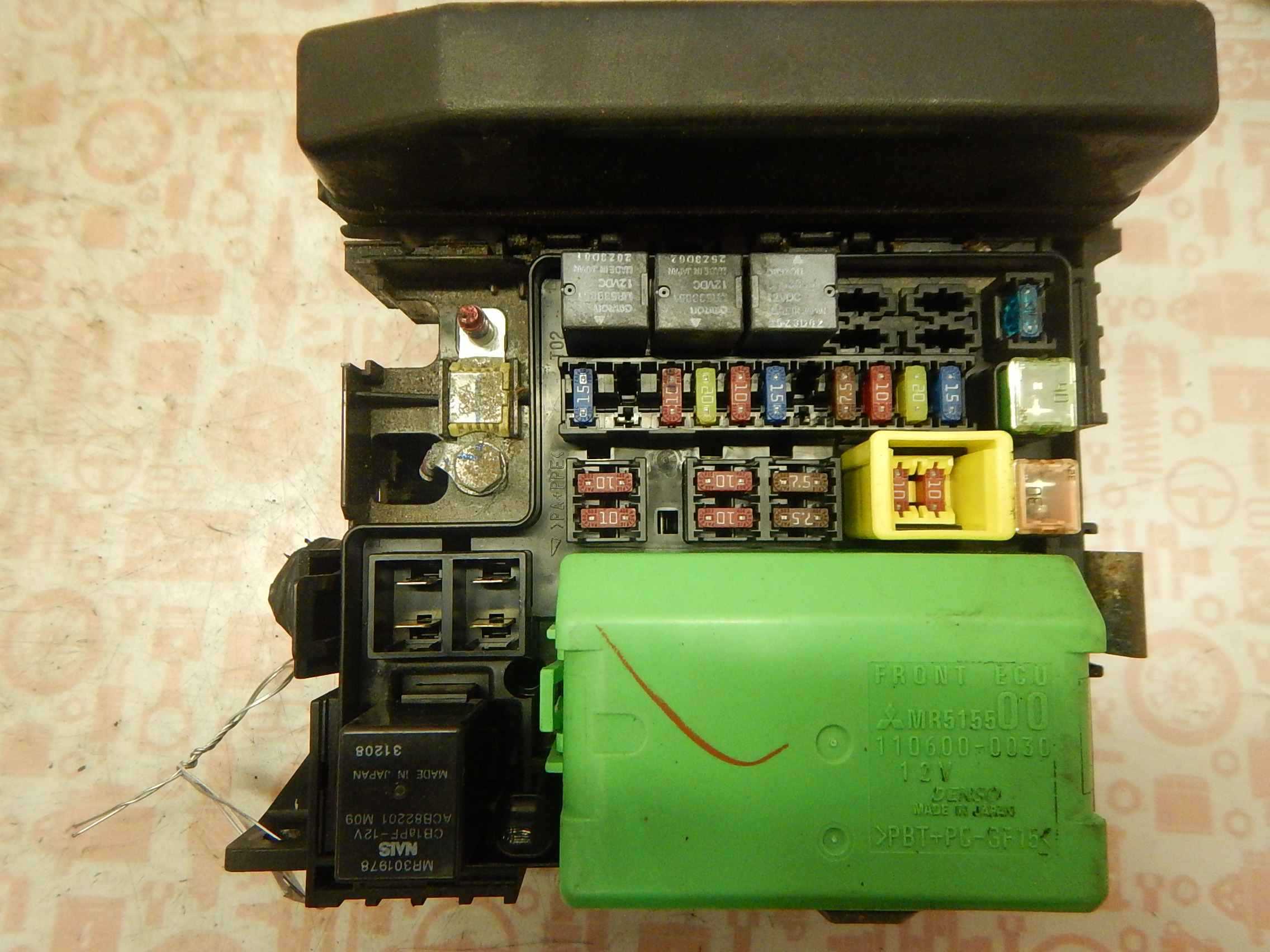

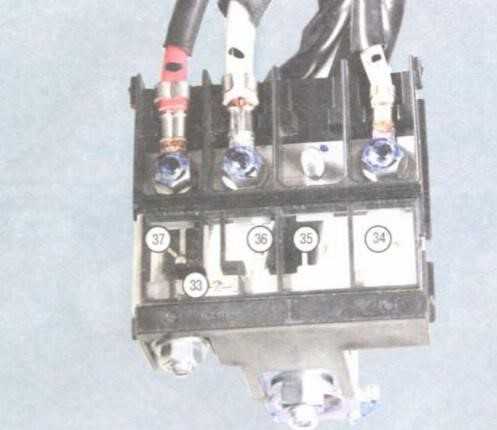

Фото блока на АКБ

Рис. 6

Назначение	Номер позиции	Номинал
Противотуманки	I	15A
ECU	2	7,5A
АКПП	3	20A
Сигнал	4	10A
Генератор	5	7,5A
Насос омывателя	6	20A
Климат-контроль	7	10A
Цепь питания заслонки	8	15A
Противоугонка	9	20A
Обогрев двориников	10	15A
Замок задней двери	12	30A
Дневной освещение	13	10A
Дальний левый	14	10A
Дальний правый	15	10A
Дальний/ближний левый (ксенон)	16	20A
Дальний/ближний правый (ксенон)	17	20A
Ближний с галогенкой левый	18	10A
Ближний с галогенкой правый	19	10A
ECU	20	10A
Высоковольтная катушка	21	10A
ECU	22	20A
Бензонасос	23	15A
Стартер	24	30A
Не используется	25	—
АБС	26	40A
АБС	27	30A
Электровентилятор кондиционера	28	30A
Электровентилятор радиатора	29	40A
Доп. устройства (антенна и др.)	30	30A
Усилок звука	31	30A
ECU (дизель)	32	—
Главный предохранитель	33	120A
Предохранители   салона	34	80A
Дополнительный	35	80A
Предохранители подкапотного блока, свет	36	120A
Предохранители салона, реле вентиляторов	37	80A

Рис. 7

Для различных модификаций автомобилей приведенное описание может немного отличаться назначение предохранителей.

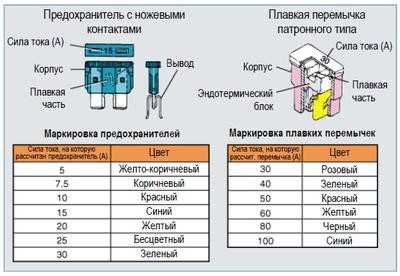

Допускается увеличение номинала предохранителей не более 20% от указанного в таблицах.

Причины неисправности обогрева на Ладе Веста

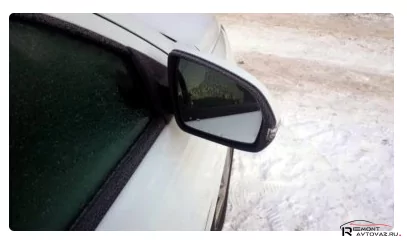

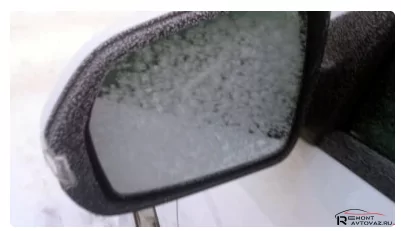

Последнее время слышны частые нарекания автолюбителей на то, что при активации кнопки обогрев лобового стекла не работает. Не спешите ехать в мастерскую для диагностики. Распространенные причины:

• Температура окружающей среды. Как только градус снижается ниже отметки в -15°С, система работает нестабильно. Это дефект на уровне программного обеспечения, а не только модели вашего автомобиля.
• Повреждение защитного слоя, изоляции также негативно отображается на функционировании системы. Предварительно прозвоните проводку мультиметром, вероятнее всего, ослабленный контакт на плате.
• При показаниях температуры до -15°С отложенный режим запуска — 3-4 минуты, прогрев длится 15 – 20 минут. Если показания градусника ниже, то время увеличивается до 5 – 8 и 20 – 30 минут, соответственно.
• Сгоревший предохранитель. Проверьте его целостность в монтажном блоке, порядковый номер № Ф35, Ф38.
• Перегорание отдельных контуров нитей накаливания: восстановить функциональность узла невозможно, только замена новым.
• Нарушения кода в стоковой прошивке электронного блока управления двигателем ЭБУ. Обратитесь к официальным дилерам для перепрошивки данных.

Вывод

Штатная опция в люксовых комплектациях оказывает невероятную помощь автолюбителю. За несколько минут зеркала очистятся от снега, наста, наслоений.

К сожалению, в бюджетных модификациях Лада Веста подобная опция не предусмотрена. Собственники устанавливают оборудование за личные средства в сертифицированных центрах, СТО. Насколько функция «отогрева» важна для вас — решайте индивидуально.

голоса

Рейтинг статьи

Блок в салоне автомобиля

Салонный монтажный блок предохранителей расположен ниже слева от рулевой колонки.

Открытие крышки на старой версии до доработки

Чтобы получить к нему доступ, необходимо снять специальные фиксаторы(до модификации), которые держат крышку снизу по диагонали, а затем потянуть ее за низ. Не забудьте про фиксатор держателя обивки. Его нужно аккуратно отсоединить. Кроме того, чтобы крышку можно было убрать совсем, потребуется отключить два разъема от кнопки багажного отделения и электрокорректора фар.

Существует также доработанная версия крышки. Как ее снять — смотрите видео:

После снятия крышки Вам открывается монтажный блок со всеми слаботочными предохранителями и реле.

Основные предохранители располагаются в 2 ряда. Счет идет снизу от F1-F20 и от F21-F40 во втором ряду соответственно.

Чуть выше располагаются более мощные(20А-30А) F41-F46 . Реле идут по левой стороне блока, также начиная счет снизу.

Рис. 2. Схематичное расположение реле и предохранителей

В новых модификациях блок предохранителей дополнился:

Приводим перечень всех цепей с номерами предохранителей, которыми они защищены. Чтобы проверить исправен ли предохранитель, достаточно просветить его на свет и будет виден обрыв плавкого металла внутри, если он неисправен.

Таблица 3. Описание плавких предохранителей во внутрисалонном блоке(до 2020 года).

№ предохранителя	Номинальный ток	Защищаемая цепь автомобиля
F1	15А	Питание правого подрулевого переключателя, омыватель ветрового стекла
F2	30А/5А	Левый подрулевой переключатель
F3	10А	Фара левая дальнего света, не люкс комплектация
F4	30А/5А	Левый подрулевой переключатель
F5	15А	Обогрев сидений
F6	7,5А	Правые габаритные огни
F7	10А	Левые габаритные огни
F8	5А	Задние противотуманные огни
F9	ЗА	Правый указатель поворотов в зеркале
F10	5А	Селектор роботизированной коробки передач АМТ
F11	10А	Фара левая ближнего света (не люкс)
F12	15А	Контроллер BCM (указатели поворотов)
F13	10А	Контроллер BCM (собственное питание)
F14	10А	Выключение педали тормоза
F15	5А	Питание датчика дождя и освещенности, корректора света фар
F16	5А	Выключение педали тормоза
F17	5А	Освещение багажника, вещевого ящика, порогов
F18	3А	Левый указатель поворотов в зеркале
F19	10А	Фара правая ближнего света (не люкс)
F20	5А	Обогрев наружных зеркал
F21	15А	БУ СНПБ
F22	5А	Комбинация приборов
F23	5А	Комбинация приборов
F24	5А	ЭРА ГлОНАСС, радио
F25	5А	Контроллер ESP9.1
F26	15А	Питание модуля бензонасоса
F27	5А	Питание парктроника
F28	5А	Контроллер ЭУРУ (электроусилитель рулевого управления)
F29	10А	Питание светотехники прицепа
F30	5А	Контроллер ЭРА ГЛОНАСС
F31	5А	Контроллер ЭРА ГЛОНАСС
F32	10А	Питание шины K15M (моторного отсека)
F33	5А	Управление стеклоподъемниками
F34	5А	Питание датчика угла поворота руля, блока кнопок рулевого колеса
F35	5А	Блок переключателей в двери водителя
F36	15А	Радио, диагностический разъем
F37	7,5А	Лампы «стоп» правая
F38	7,5А	Лампы «стоп» левая
F39	10А	ДХО (не люкс)
F40	10А	Фара правая дальнего света не люкс комплектация
F41	20А	Розетка 12В (питание дополнительных устройств), предохранитель прикуривателя лада веста
F42	20А	Контроллер BCM (питание шины ВТР)
F43	20А	Контроллер BCM (замки дверей)
F44	30А	Стеклоподъемники
F45	30А	Вентилятор отопителя салона
F46	30А	Стеклоочиститель (питание переключателя)
F47	25А	Контроллер ЕММ (ПДС, лБС, лГО)
F48	30А	Контроллер ЕММ (стеклоочиститель )
F49	25А	Контроллер ЕММ (ПТФ, ЗПТО, освещение номерного знака)
F50	25А	Контроллер ЕММ (лДС, ПБС, ПГО)

Таблица предохранителей от февраля 2020 года:

Осталось только разобраться с применяемыми реле и цепями, которые они коммутируют в блоке. Описание приведено ниже в таблице.

Таблица 4. Описание реле, расположенных во внутрисалонном блоке.

Реле	Номинал реле	Коммутируемая цепь
К1	70/50А	Питание светотехники и обогрева сидений
К2	30А	Резерв
К3	30А	Обогрев заднего стекла
К4	30А	Стеклоподъемники передних стекол
К5	40А	Вентилятор отопителя салона
К6	30А	Стеклоподъемник задних стекол
К7	20А	Модуль бензонасоса
К8	20А	Аксессуары АСС (+питание розетки 12В)

Расположение

Поскольку инженеры АвтоВАЗ постарались сделать все, чтобы у владельцев авто не возникало проблем с заменой реле и предохранителей, придумывать хитроумное расположение было бы глупо. Потому отыскать их не сложно.

• Главный блок располагается слева от руля;
• Первый дополнительный блок вы найдете в торпедо внутри ниши, прямо за главным монтажным блоком;
• Второй допблок находится там же, только с противоположной стороны.

Будем знакомиться с каждым блоком отдельно, чтобы у вас не возникало путаницы при поиске того или иного предохранителя.

На инжекторных двигателях 16 и 8 клапанов расположение МБ идентично, потому инструкция актуально одинаково для владельцев обеих версий десятки.

Главный МБ

Здесь расположены реле и предохранители. Познакомимся с их описанием более детально и отдельно.

Нашли главный МБ

Начнем с реле.

Далее что касается предохранителей. Располагаются они там же, но обозначение идет буквами F.

На каждом предохранителе указывается номинальный ток и обозначение. Это позволяет использовать новый предохранитель с параметрами, соответствующими требованиям подключенного к нему оборудования.

Первый дополнительный блок

Внутри центральной панели располагается первый из двух дополнительных блоков, предусмотренных для ВАЗ 2110. Найти его можно слева внизу со стороны переднего пассажира.

Данный блок предусматривает наличие трех предохранителей. Каждый из них обладает одинаковым показателем мощности — 15А.

1. Первый предохранитель несет ответственность за зажигание и модуль контроллера вашего автомобиля.
2. Второй защищает датчик массового расхода воздуха, датчик подогрева, скорости и продувочный клапан.
3. Третий необходим для обеспечения защиты форсунок, а также бензонасоса. Так что при возникновении проблем с топливным насосом, первым делом советуем проверить состояние предохранителя, отвечающего за него.

Расположение допблока

Плюс этот же блок включает в себя три реле:

• Реле с номером 4 отвечает за электровентилятор;
• Реле с номером пять — это электрический топливный насос;
• Третье реле входит в группу по защите зажигания на вашем ВАЗ 2110.

Второй дополнительный блок

Второй дополнительный блок следует искать уже в ногах водителя, справа. За защитной крышкой на консоли вы найдете требуемую плату.

На ней располагаются еще три компонента. Отвечают они за:

• Работу иммобилизатора;
• Дополнительную оптику (преимущественно речь идет о противотуманных фарах);
• За работу управления центрального замка автомобиля.

Блоки под капотом

Под капотом Mitsubishi Outlander 3 может быть расположено 2 блока с предохранителями и реле – слева и справа моторного отсека.

Главный блок

Устанавливается с права.

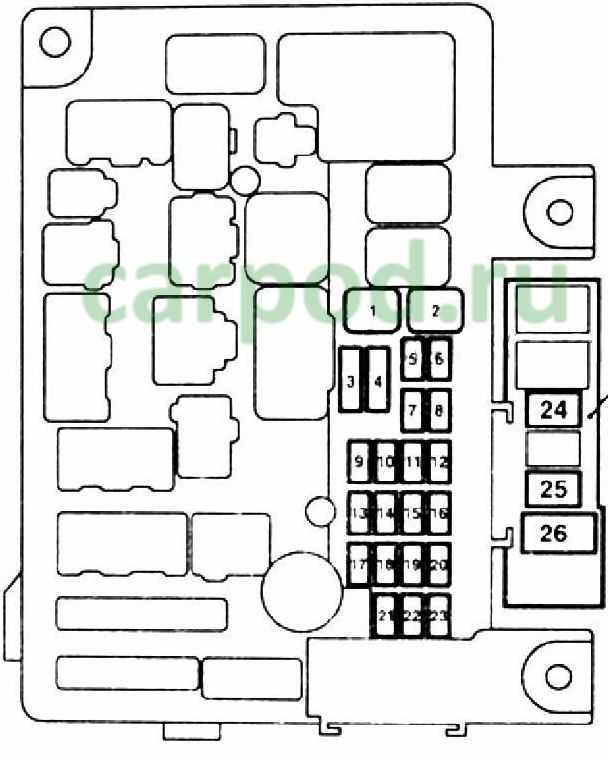

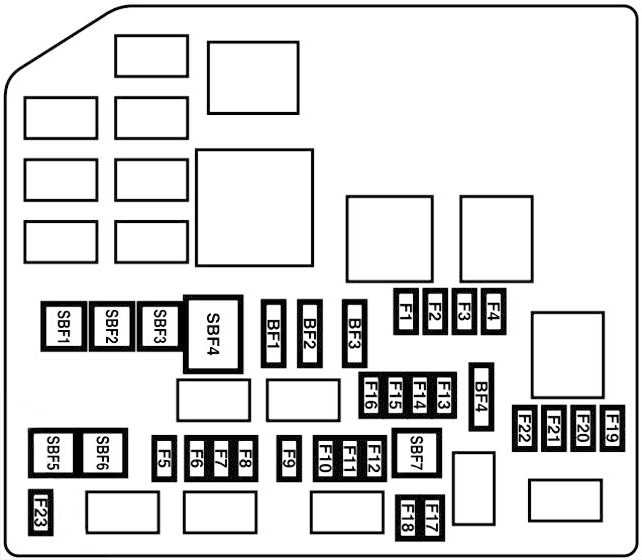

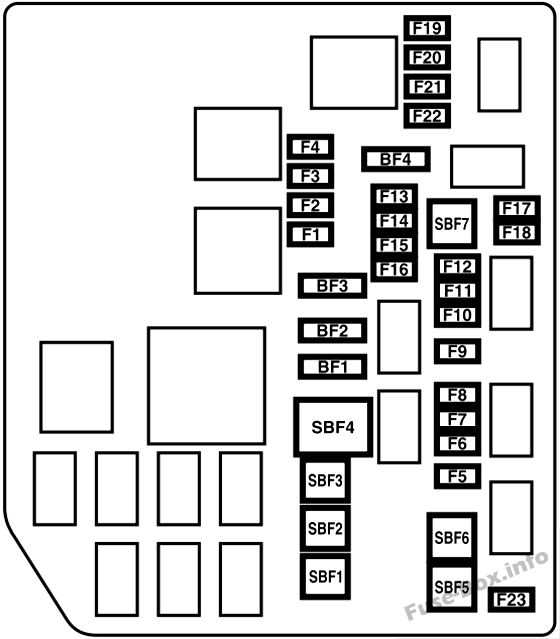

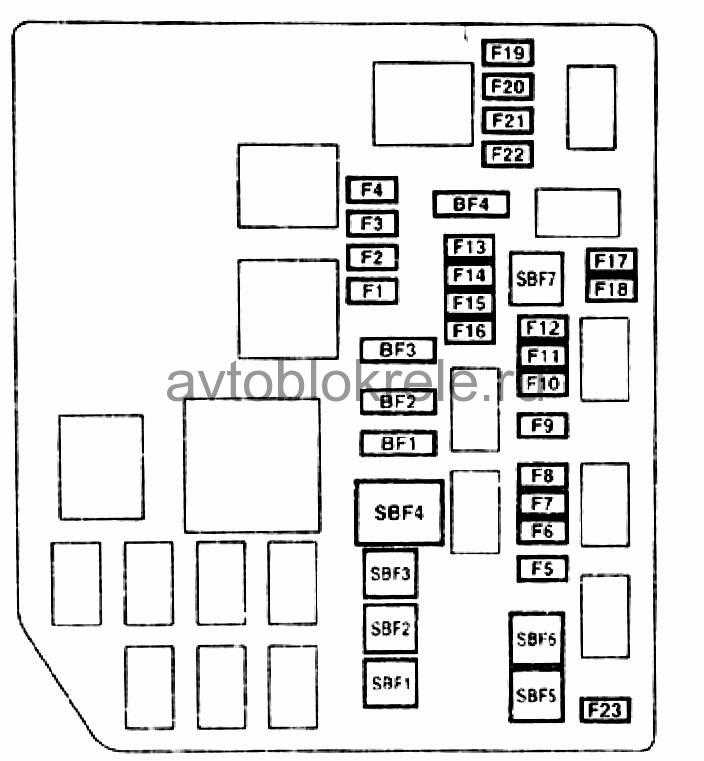

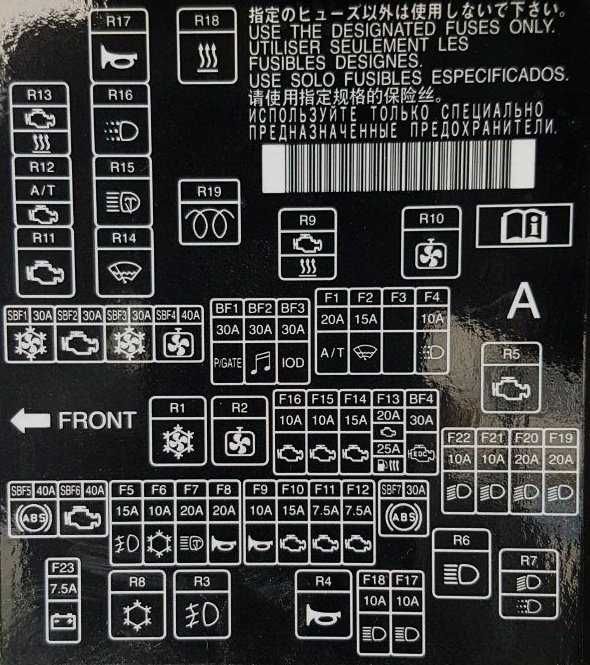

Пример схемы с крышки блока

Схема

Обозначение

SBF1	30А Электродвигатель вентилятора конденсатора
SBF2	30А Стартер
SBF3	30А Электродвигатель вентилятора конденсатора
SBF4	40А Электродвигатель вентилятора системы охлаждения двигателя
SBF5	40А ABS
SBF6	40А VLC
SBF7	30А ABS
BF1	30А Электропривод двери багажного отделения
BF2	30А Усилитель аудиосистемы
BF3	30А Устройство ввода-вывода
BF4	30А Электрооборудование дизельного двигателя
F1	20А АКПП
F2	15А Обогреватель щеток стеклоочистителя
F3	Резерв
F4	10А Дневные ходовые огни
F5	15А Противотуманные фары
F6	10А Кондиционер
F7	20А Омыватели фар
F8	20А Звуковой сигнал противоугонной системы
F9	10А Звуковой сигнал
F10	15А Привод дроссельной заслонки
F11	7,5А Генератор
F12	7,5А Двигатель
F13	20А Цепь питания электрооборудования двигателя
25А Подогреватель топливной магистрали
F14	15А Бензонасос
F15	10А Катушка зажигания
F16	10А Цепь питания электрооборудования двигателя
F17	10А Фара дальнего света (левая)
F18	10А Фара дальнего света (правая)
F19	20А С газоразрядной лампой: Фара ближнего света(левая)
F20	20А С газоразрядной лампой: Фара ближнего света (правая)
F21	10А С галогенной лампой: Фара ближнего света(левая)
F22	10А Фара ближнего c галогенной света (правая) лампой
F23	7,5А Датчик заряда аккумуляторной батареи

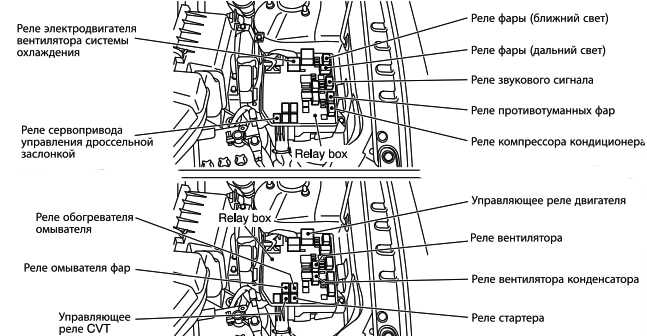

Назначение реле

Дополнительный блок

Устанавливается не на все модели.

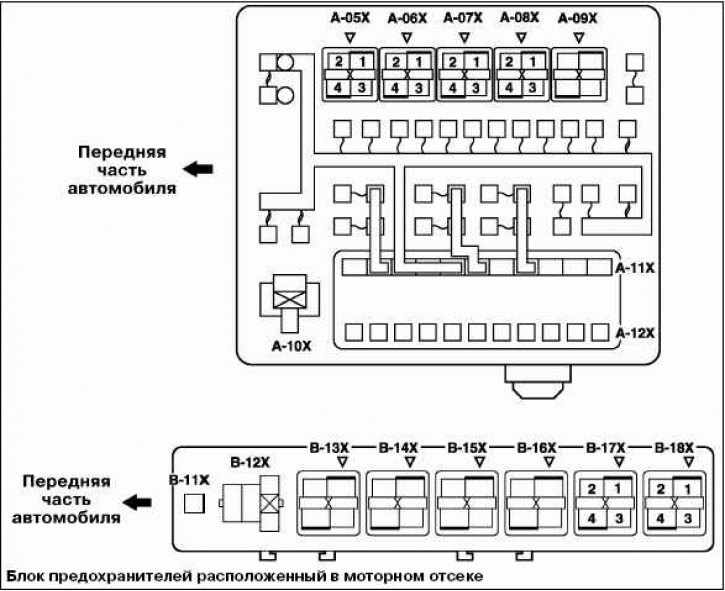

Схема

Расшифровка

SBF1	30A Патронник
SBF2	30A Вакуумный насос
F1	20А Водяной насос (электро двигатели)
F2	7,5А Управление батареи
F3	15A Батарея питания отопителя
F4	7,5А Лючок топливного бака
F5	7,5A Соленоид кондиционера
F6	7,5A Насос кондиционера
F7	10A Контролёр электромотора
F8	7,5A Обогрев лобового стекла
F9	15A Главный драйвер батареи / 10А Питатель питания и контролер зарядки
F10	15A Контроллер зажигания
F11	7,5A Контроллер зажигания

Блок на АКБ

На плюсовой клемме аккумуляторной батареи так же может крепится блок предохранителей выполненный в виде плавких вставок высокой мощности.

Большинство цепей питания электрооборудования японского кроссовера защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне.

Рассмотрены схемы Митсубиси Аутлендер (кузов CU0W) 1-го поколения 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска 2WD&4WD с двигателями 4G63 (2,0 л), 4G64 (2,4 л) и 4G69 (2,4 л MIVEC).

В салоне

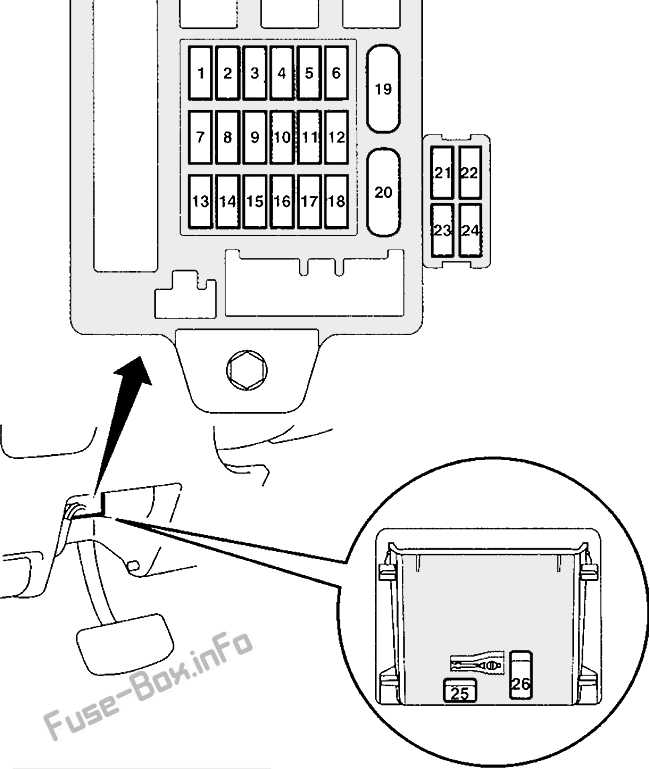

С — со стороны водителя внизу, за пластиковой крышкой.

• Контрольная лампа ABS;
• контрольная лампа разрядки аккумуляторной батареи,
• подрулевой комбинированный переключатель,
• комбинация приборов,
• контрольная лампа индикации неисправности двигателя,
• электронный блок управления системой ETACS,
• контрольная лампа SRS,
• электронный блок управления SRS,
• датчик скорости автомобиля

• Реле эл.маг. муфты компрессора кондиционера,
• электронный блок управления кондиционером,
• реле электродвигателя вентилятора отопителя,
• реле обогревателя заднего стекла,
• блок управления электрооборудованием,
• сервопривод заслонки выбора режима забора воздуха

• Обогреватели боковых зеркал,
• реле подогревателя щеток очистителя ветрового стекла

• Блок управления электрооборудованием,
• электродвигатель очистителя ветрового стекла

• Электронный блок управления системой ABS,
• датчик ускорения ,
• электропривод люка крыши

• Электронный блок управления системой ETACS,
• электродвигатель очистителя заднего стекла

• Диагностический разъем,
• электронный блок управления системой ETACS

• Задние противотуманные фонари,
• контрольная лампа включения задних противотуманных фонарей,
• реле задних противотуманных фонарей

• Контроллер электровентилятора отопителя,
• электродвигатель вентилятора отопителя,
• реле электровентилятора отопителя,
• переключатель электровентилятора отопителя,
• резистор

• Универсальный предохранитель № 6,
• реле обогревателя заднего стекла,
• обогреватель заднего стекла

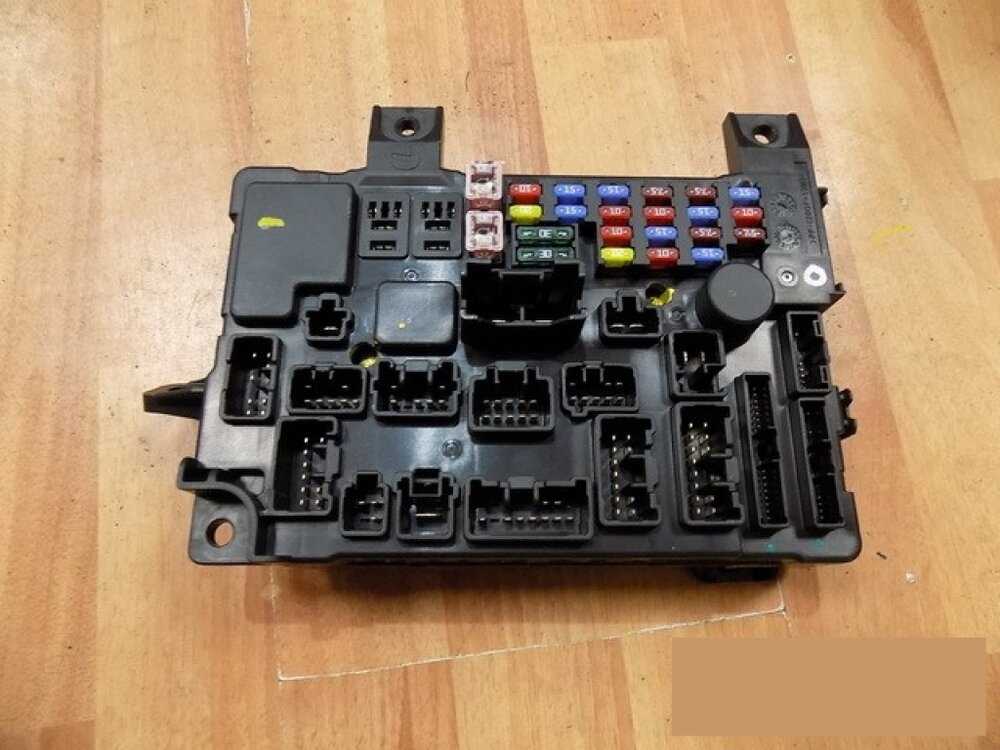

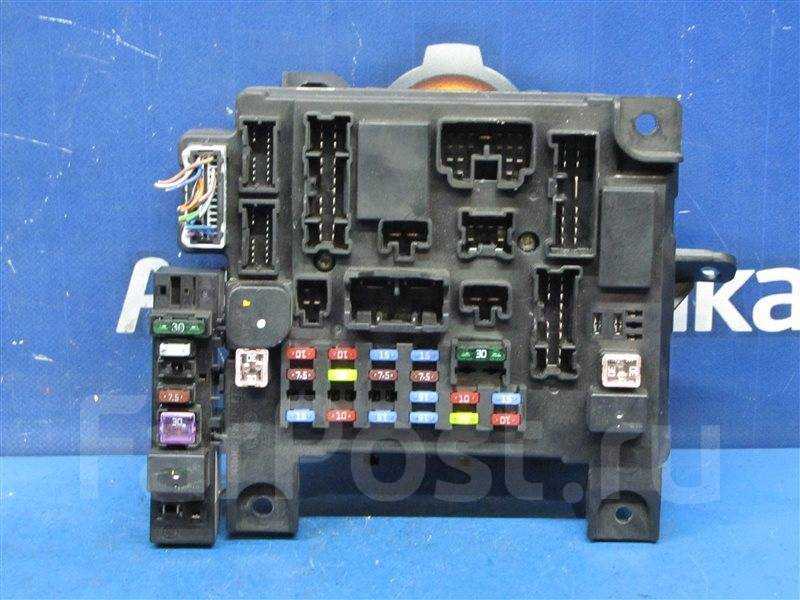

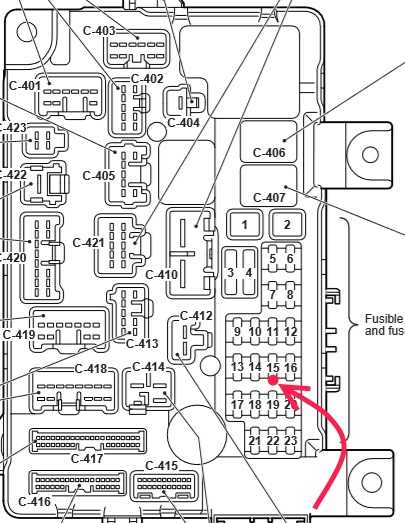

Общий вид монтажного блока в салоне.

В моторном отсеке

А — плавкая вставка на аккумуляторной батарее, В — блок реле и предохранителей в подкапотном отсеке.

• При какой температуре включается вебасто



• Схема передней подвески ситроен с4



• Схема подвески пежо 607



• Ошибка кодирования abs bmw



• Рено аркана температура двигателя

Охлаждение

Водяной насос (помпа), Шкив водяного насоса (помпы), Прокладка водяного насоса (помпы), Интеркулер, Патрубок интеркулера, Термостат, Корпус термостата, Прокладка термостата, Вентилятор радиатора, Блок вентилятора, Вентилятор инвертора, Диффузор, Мотор вентилятора, Реле вентилятора, Вискомуфта, Крыльчатка, Кондиционер, Компрессор кондиционера, Подшипник компрессора, Шкив компрессора, Пневматический выключатель, Осушитель кондиционера, Трубка кондиционера, Блок управления кондиционером, Датчик температуры салона, Испаритель кондиционера, Терморегулирующий вентиль, Крепление кондиционера, Резистор кондиционера, Реле кондиционера, Шланг кондиционера, Радиатор, Радиатор охлаждения, Крепление радиатора, Шланг радиатора, Датчик охлаждающей жидкости, Радиатор кодиционера, Радиатор инвертора, Патрубок радиатора, Фланец переходник, Расширительный бачок, Крышка расширительного бачка

Блок в салоне

Устанавливается под панелью приборов со стороны водителя за защитной крышкой.

Фото — пример схемы с крышки блока

Описание предохранителей

p, blockquote 11,0,0,0,0 —>

1	30А Отопитель / обогреватель
2	15А Стоп-сигналы
3	10А Задний противотуманный фонарь
4	30А Стекло очиститель ветрового окна
5	Резерв
6	10А Цепь дополнительного оборудования
7	20А Замки дверей
8	15А Аудиосистема
9	7,5А Цепь дополнительного оборудования
10	15А Лампы освещения салона
11	15А Аварийная световая сигнализация
12	15А Стекло очиститель окна двери задка
13	7,5А Контрольно — измерительные приборы
14	Резерв
15	15А Прикуриватель (передняя розетка электропитания)
16	10А Замок зажигания
17	20А Электропривод люка
18	Резерв
19	10А Наружные зеркала заднего вида
20	10А Система полного привода
21	7,5А Фонари заднего хода
22	Резерв
23	15А Дополнительная розетка электропитания
24	30А Электро стеклоподъемники
25	30А Обогрев стекла двери задка
26	7,5А Обогреватели наружных зеркал заднего вида
27	15А Электропитание
28	20/25А Электропривод сидений
29	30А Обогрев сидений

Не помогла замена предохранителя прикуривателя? Вот пример ремонта гнезда прикуривателя.

Назначение реле

p, blockquote 16,0,0,0,0 —>

1. Реле замков двери
2. Реле отопителя
3. Реле обогрева сидений
4. Реле обогрева стекла двери задка

Двигатели, трансмиссия и ходовая часть

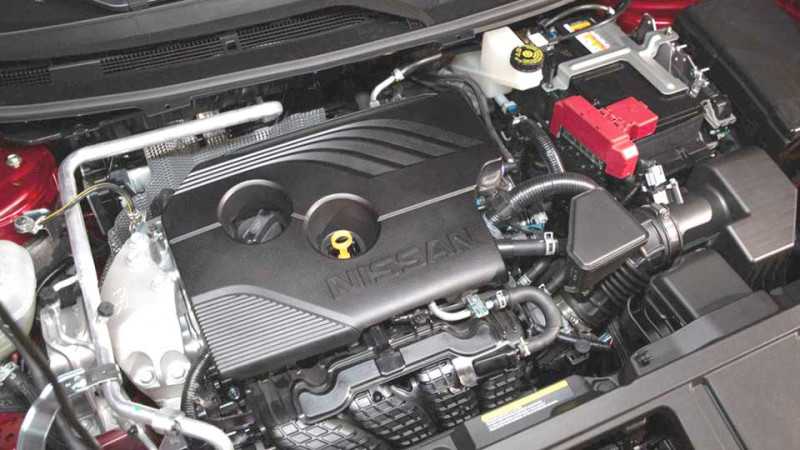

Скорее всего, Outlander-4 в дальнейшем получит больше вариантов силовых агрегатов и трансмиссии, но на старте продаж он будет выпускаться только с 2,5-литровым бензиновым движком PR25DD новой разработки и вариатором (CVT), имитирующим переключение восьми передач.

Точно такой же мотор уже устанавливается на ниссановские модели Роуг (Икстрейл) и Альтима, его основные характеристики, следующие:

• кол-во цилиндров/расположение – 4/рядное;
• точный рабочий объем – 2488 см 3 ;
• мощность максимальная при 6000 оборотах в минуту – 133 кВт (181 л. с.);
• крутящий момент макс. при 3600 об/мин – 244 Н*м;
• клапанов ГРМ на 1 цил. – 4;
• диам. цилиндра/ход поршня – 89/100 мм;
• степень сжатия – 12,0;
• тип топливного впрыска – непосредственный.

В этом движке применяется электронное управление фазами газораспределения (e-VTC) на впуске и выпуске, блок и головка цилиндров силового агрегата изготавливаются из алюминия.

Бензиновый атмосферный ДВС PR25DD первоначально был разработан для использования на автомобиле Altima 2019 модельного года, он имеет цепной привод газораспределения, рассчитан максимально на 6200 оборотов в минуту, оснащается внешним охлаждением рециркуляции выхлопных газов.

Как и для предыдущей генерации, для этого кроссовера автопроизводитель в ближайшее время может предложить один из гибридных вариантов PHEV (модели 4B11 и 4B12), где 2,0 — и 2,4-литровые бензиновые двигатели поставляются в паре с двумя 60-киловаттными электромоторами.

Модификация Outlander PHEV была признана самым продаваемым гибридным авто в 2014 году, только до России она доедет вряд ли, и в ближайшем будущем здесь ее ожидать не стоит.

Также Аутлендер-4 может получить бензиновый 2,5-литровый мотор 184 л. с., но дизельных вариантов, скорее всего, пока не будет.

Авто оснащается системой полного привода S-AWC с электронным управлением и гидравлической муфтой, с изменением вектора тяги, наиболее дорогие версии на передней оси дополняются дифференциалом.

Эта система минимизирует проскальзывание колес, оптимально генерирует их сцепление в тяжелых условиях, например, при трогании на подъем на скользкой дороге.

Подвеска у нового Аутлендера – передняя McPherson и задняя многорычажная, реечный рулевой механизм дополняется электроусилителем.

Если на предыдущей модели рулем от упора до упора нужно было крутить 3,3 оборота, то теперь такой ход рулевого колеса снизился до 2,6.

Также, по заявлению специалистов компании Mitsubishi, им удалось добиться уменьшения крена при прохождении поворотов на 14%, увеличения жесткости подвески на 17%, но при этом сохранить высокий уровень комфорта для пассажиров.

Как и на многих современных авто, на этом кроссовере устанавливаются полностью дисковые тормоза, на передней оси применяются тормозные диски с вентиляцией.

Что примечательно, по сравнению с Аутлендерами предыдущих версий для эффективности торможения размер тормозных дисков был увеличен: передних – с 294 до 350 мм, задних – с 302 до 330 миллиметров.

Блоки под капотом

Главный блок

Устанавливается в левой части подкапотного пространства.

Обозначение предохранителей

p, blockquote 21,0,0,0,0 —>

1	30А Устройство ввода — вывода
2	40А Электродвигатель вентилятора системы охлаждения
3	30А Электродвигатель вентилятора конденсора
4	30А АБС
5	40А АБС
6	Резерв
7	30А Стартер
8	15А Передние противотуманные фары
9	7,5 Управление двигателем
10	20А АКП
11	10А Звуковой сигнал
12	7,5А Генератор
13	20А Омыватель фар
14	10А Кондиционер
15	15А Дроссельная заслонка
16	20А Звуковой сигнал противоугонной системы
17	15А Обогреватель щеток стеклоочистителя
18	Резерв
19	30А Электропривод двери багажника
20	10А Система наружного освещения в дневное время
21	10А Фара дальнего света (левая)
22	10А Фара дальнего света (правая)
23	30А Усилитель аудиосистемы
24	30А Электро оборудование дизельного двигателя
25	20А Левая фара ближнего света (с газоразрядными лампами)
26	20А Правая фара ближнего света (с газоразрядными лампами)
27	10А Левая фара ближнего света (с галогеновыми лампами)
28	10А Правая фара ближнего света (с галогеновыми лампами)
29	10А Цепь питания электрооборудования двигателя
30	10А Катушка зажигания
31	20А Цепь питания электрооборудования двигателя
32	15А Топливный насос

Расшифровка реле

p, blockquote 22,0,0,1,0 —>

R1	Реле свечей накаливания (для дизельных двигателей)
R2	Реле вентилятора радиатора
R3	Реле отопителя
R4	Реле системы управления двигателем
R5	Реле системы курсовой устойчивости
R6	Реле вентилятора радиатора кондиционера
R7	Реле системы управления двигателем
R8	Реле ближнего света фар
R9	Реле системы управления двигателем
R10	Реле обогревателя щеток стеклоочистителя
R11	Реле системы наружного освещения в дневное время
R12	Реле системы управления двигателем
R13	Реле звукового сигнала противоугонной системы
R14	Реле автоматической коробки передач
R15	Реле омывателя фар
R16	Реле дальнего света фар
R17	Реле передних противотуманных фар
R18	Реле звукового сигнала
R19	Реле кондиционера

Блок с реле

Расположен рядом с основным.

p, blockquote 27,0,0,0,0 —>

• R1 Реле малых оборотов вентилятора системы охлаждения двигателя
• R2 Реле вентилятора кондиционера
• R3 Реле высоких оборотов вентилятора системы охлаждения двигателя

Блок на акб

На плюсовой клемме аккумуляторной батареи находится блок предохранителей высокой мощности в виде плавких вставок.

p, blockquote 29,0,0,0,0 —> p, blockquote 30,0,0,0,1 —>

Есть чем дополнить материал? Пишите в комментарии.

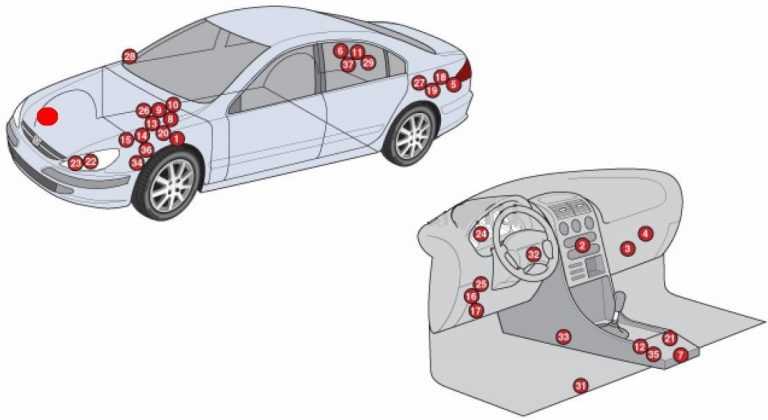

Расположение электронных компонентов управления

Общая схема

Описание

1	Электронный блок управления ABS
2	Электронный блок управления кондиционером
3	Блок управления электродвигателем вентилятора кондиционера/ отопителя
4	Блок управления противоугонной системой
5	Аккумуляторная батарея
6	Блок управления приводом открывания /закрывания крышки багажника- в правой части багажного отделения
7	Диагностический разъем (DLC)
8	Электронный блок управления двигателем (ЕСМ)
9	Реле электродвигателя вентилятора системы охлаждения 1
10	Реле электродвигателя вентилятора системы охлаждения 2
11	Блок управления подачей присадки — в правой части багажного отделения
12	Блок предохранителей/ реле, центральная консоль — Дизель
13	Блок предохранителей/ реле, моторный отсек 1
14	Блок предохранителей/ реле, моторный отсек 2- под блоком предохранителей/ реле в моторном отсеке
15	Блок предохранителей/ реле, моторный отсек З
16	Блок предохранителей/ реле, приборная панель 1
17	Блок предохранителей/ реле, приборная панель 2
18	Блок предохранителей/ реле, багажное отделение1
19	Блок предохранителей/ реле багажное отделение 2
20	Блок управления свечами накаливания
21	Реле электродвигателя вентилятора отопителя
22	Звуковой сигнал 1
23	Звуковой сигнал 2
24	Блок управления комбинацией приборов
25	Многофункциональный блок управления 1 — встроен в блок предохранителей/ реле 1 приборной панели — функции: Центральный за мок, обогреватель зад него стекла, иммобилайзер, указатели поворота/ аварийная сигнализация, стоп-сигналы, задние габариты. омыватель лобового стекла
26	Многофункциональный блок управления 2- встроен в блок предохранителей/ реле 1 в моторном отсеке- функции: Система кондиционирования .электродвигатель вентилятора системы охлаждения, управление двигателем, противотуманные фары, звуковой сигнал, очистители лобового стекла
27	Многофункциональный блок управления 3- встроен в блок предохранителей /реле 2 в багажном отделении — функции: Разъем электрооборудования прицепа
28	Датчик температуры окружающего воздуха-в зеркале заднего вида на двери
29	Блок управления системой парковки — в правой части багажного отделения
30	Блок управления усилителем рулевого управления
31	Блок управления электроприводом сиденья
32	Блок управления электрооборудованием рулевой колонки
33	Электронный бло куправления SRS
34	Блок управления подвеской
35	Блок управления телефоном
36	Электронный блок управления трансмиссией (ТСМ)
37	Блок управления системой контроля давления в шинах- в правой части багажного отделения

Блоки под капотом

Главный блок

Устанавливается в левой части подкапотного пространства.

Обозначение предохранителей

p, blockquote 21,0,0,0,0 —>

1	30А Устройство ввода — вывода
2	40А Электродвигатель вентилятора системы охлаждения
3	30А Электродвигатель вентилятора конденсора
4	30А АБС
5	40А АБС
6	Резерв
7	30А Стартер
8	15А Передние противотуманные фары
9	7,5 Управление двигателем
10	20А АКП
11	10А Звуковой сигнал
12	7,5А Генератор
13	20А Омыватель фар
14	10А Кондиционер
15	15А Дроссельная заслонка
16	20А Звуковой сигнал противоугонной системы
17	15А Обогреватель щеток стеклоочистителя
18	Резерв
19	30А Электропривод двери багажника
20	10А Система наружного освещения в дневное время
21	10А Фара дальнего света (левая)
22	10А Фара дальнего света (правая)
23	30А Усилитель аудиосистемы
24	30А Электро оборудование дизельного двигателя
25	20А Левая фара ближнего света (с газоразрядными лампами)
26	20А Правая фара ближнего света (с газоразрядными лампами)
27	10А Левая фара ближнего света (с галогеновыми лампами)
28	10А Правая фара ближнего света (с галогеновыми лампами)
29	10А Цепь питания электрооборудования двигателя
30	10А Катушка зажигания
31	20А Цепь питания электрооборудования двигателя
32	15А Топливный насос

Расшифровка реле

p, blockquote 22,0,0,1,0 —>

R1	Реле свечей накаливания (для дизельных двигателей)
R2	Реле вентилятора радиатора
R3	Реле отопителя
R4	Реле системы управления двигателем
R5	Реле системы курсовой устойчивости
R6	Реле вентилятора радиатора кондиционера
R7	Реле системы управления двигателем
R8	Реле ближнего света фар
R9	Реле системы управления двигателем
R10	Реле обогревателя щеток стеклоочистителя
R11	Реле системы наружного освещения в дневное время
R12	Реле системы управления двигателем
R13	Реле звукового сигнала противоугонной системы
R14	Реле автоматической коробки передач
R15	Реле омывателя фар
R16	Реле дальнего света фар
R17	Реле передних противотуманных фар
R18	Реле звукового сигнала
R19	Реле кондиционера

Блок с реле

Расположен рядом с основным.

p, blockquote 27,0,0,0,0 —>

• R1 Реле малых оборотов вентилятора системы охлаждения двигателя
• R2 Реле вентилятора кондиционера
• R3 Реле высоких оборотов вентилятора системы охлаждения двигателя

Блок на акб

На плюсовой клемме аккумуляторной батареи находится блок предохранителей высокой мощности в виде плавких вставок.

p, blockquote 29,0,0,0,0 —> p, blockquote 30,0,0,0,1 —>

Есть чем дополнить материал? Пишите в комментарии.

Источник статьи: http://vsepredohraniteli.ru/mitsubishi/outlander-xl.html

Сообщений 23

1 Тема от lobzik24 2015-07-14 14:44:51

• lobzik24
• Участник
• Неактивен

• Откуда: Пермь
• Зарегистрирован: 2014-04-18
• Сообщений: 424
• Спасибо: 200

Тема: Переделка включения эл.обогрева зеркал и дворников

Приветствую, коллеги. Помогайте! Столкнулся с неувязкой выбора, никак не могу на что-либо отважиться. Кратко, в чем сущность. Прошедшая зима и нинешнее лето проявили, что включать обогрев зеркал заднего вида, заднего стекла и стеклоочистителей одной кнопкой очень не правильно. Допустим, зимой требуется стремительно обогреть и выключить зеркала и , а вот обогрев зоны стеклоочистителей вообщем бы не выключать. Очень подходящая вещь при снегопаде! Летом часто требуется просушить боковые зеркала от дождевых капель, а нагревать при всем этом еще фронтальные и задние стекла полностью не требуется. Короче — нужно поделить! Кнопки подогрева зеркал и фронтального стекла выносим в другое место, подогрев заднего стекла остается как есть. По электрике вопросов нет, там всё довольно легко и просто реализуемо. Весь вопрос в эстетике, т.е. в кнопках, и в месте их расположения.

RAV 4 2010

, 2010 г. в превосходном состоянии. Пробег 88000 км. Комплектация — Comfort: , вариатор КПП, 2-х .

Подогрев зеркал (установка)

Подогрев зеркал заднего вида — это очень комфортная функция для хоть какого автолюбителя. Подогрев высушит запотевш.

Есть три рабочих варианта. 1-ый, это кнопка подогрева зеркал. Из всего обилия избрал вариант от родного ЗИЛа (еще ставиться па ПАЗики). Кнопка силовая (8А на коммутацию), с фиксацией в нажатом положении, имеет зеленоватую светодиодную подсветку.

Предположительное место установки. Более прекрасно вариант 1, но намного проще вариант 2.

2-ое, кнопка подогрева зоны покоя стеклоочистителей. Здесь все очень просто, есть готовое решение от Тоета. Можно использовать со интегрированным рэле от, допустим, RAV4, либо с фиксацией в нажатом положении от Highlander.

Весь вопрос — куда её поставить? Пока единственный рабочий вариант — заместо кнопки фароомывателя (практический не пользую данную фичу).

И в конце концов, 3-ий вариант. Здесь тоже два подхода: не разводить колхоза, оба подогрева скооперировать на одной штатной кнопке Тоета (а так, кстати и изготовлено, к примеру на Avensis) либо скооперировать оба подогрева на внедряемой кнопке, а фароомыватель не трогать (вдруг когда реально понадобиться). А может быть есть другие варианты размещения кнопок? Что скажите, коллеги?
