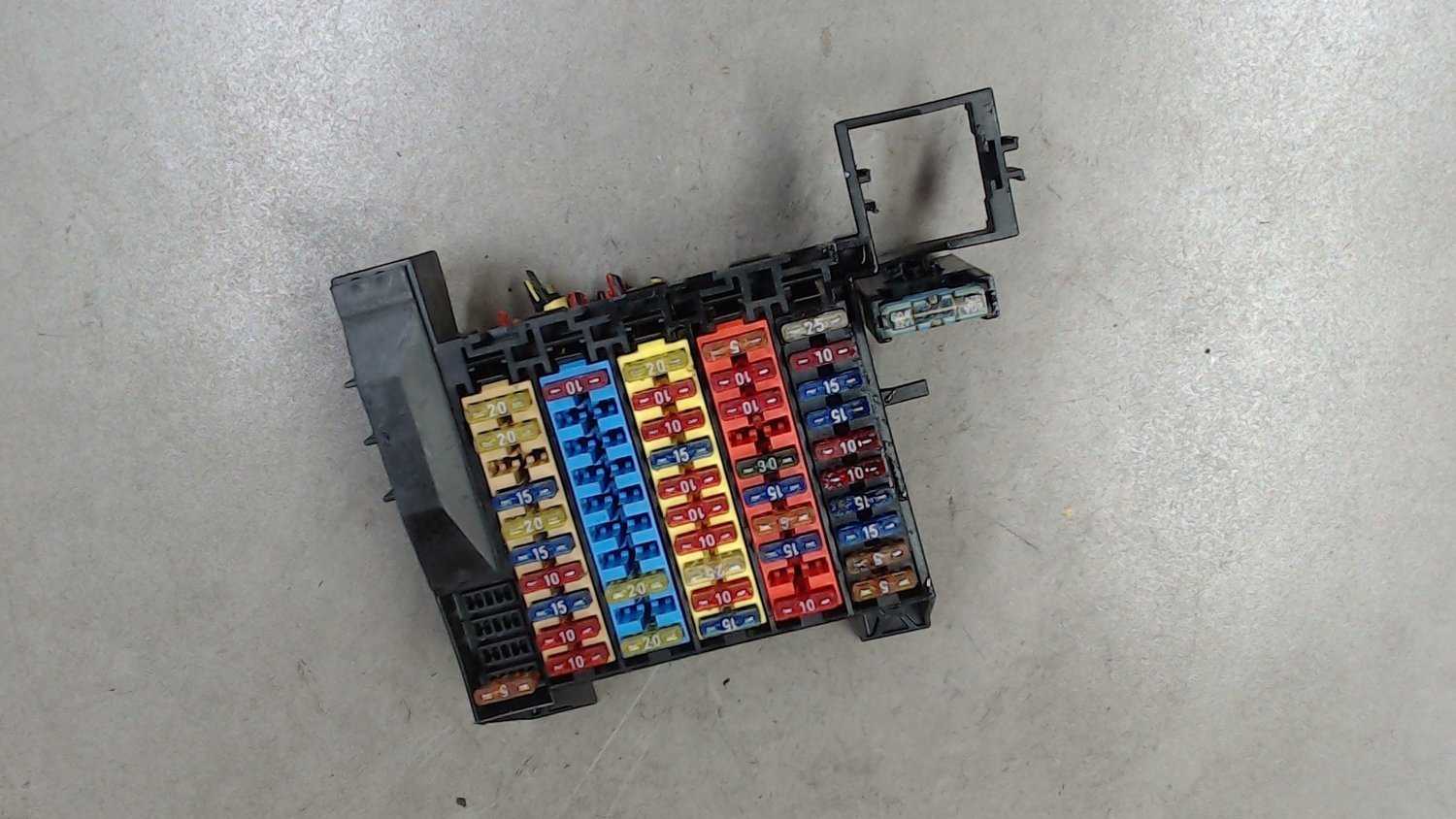

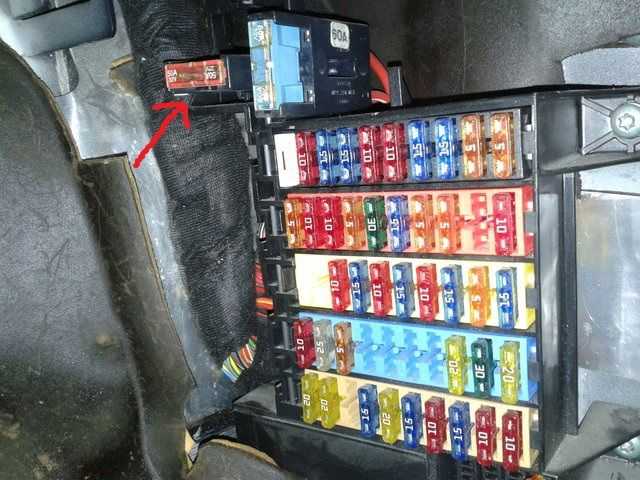

Основной блок предохранителей
Плавкие предохранители размещены в блоке предохранителей, расположенном с левой стороны панели приборов.

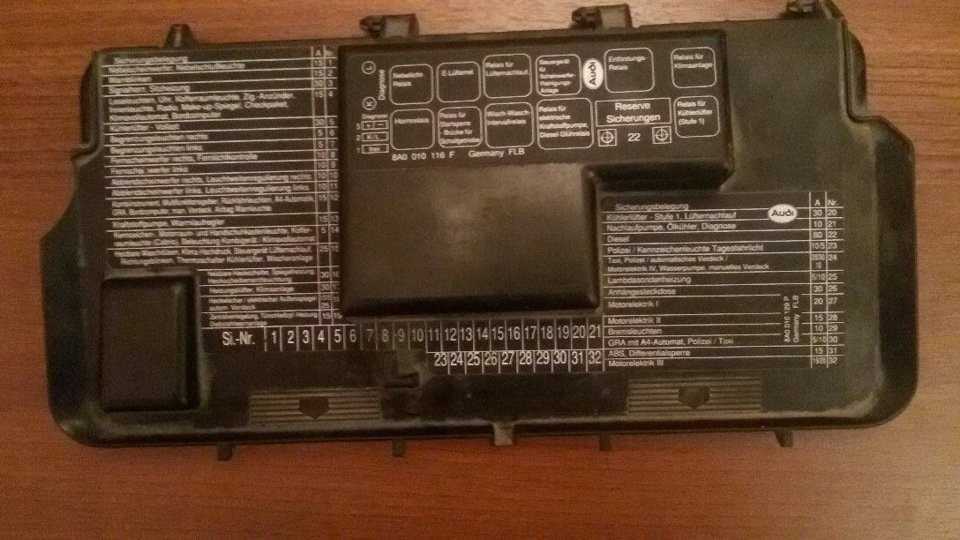

После того, как вы снимите пластиковую крышку (подковырните ее отверткой) перед вам откроется блок с предами, для удобства замены которых лучше использовать специальную прищепку (идет в комплектации Ауди А6 на обратной стороне крышки, что вы снимите).

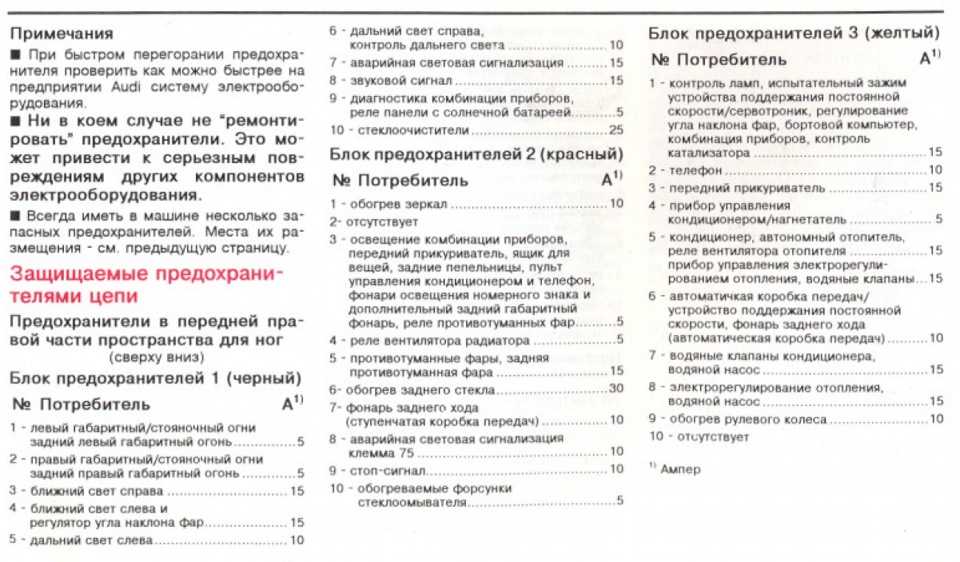

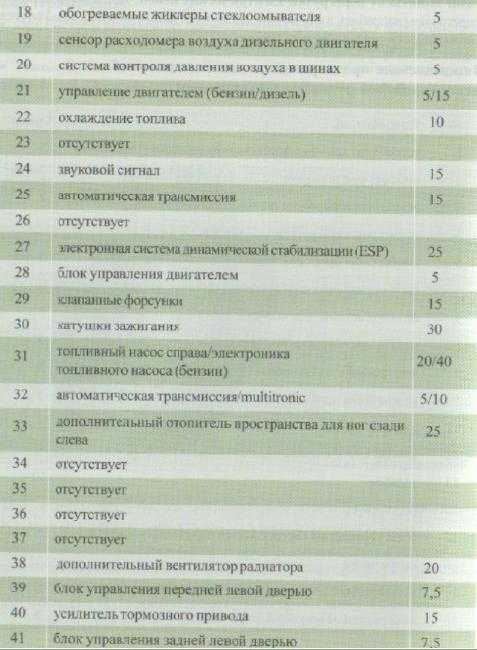

Далее привожу список всех схем предохранителей Ауди из основного блока.
- Обогреваемые форсунки омывателя стёкол 5А
- Указатель поворота 10А
- Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач, панели приборов). 5А
- Освещение номерного знака 5А
- Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control), катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и их моторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера, автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке (Парктроник), отопителя, системы навигации). 10А
- Центральный замок 5А
- Анти-блокировочная система тормозов (ABS) 10А
- Телефон (сеть D) 5А
- Обогрев зеркал 10А
- Автоматический корректор света фар 5А
- Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А
- Питание системы самодиагностики 10А
- Сигналы торможения 10А
- Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи, косметических зеркал, памяти электрически регулируемых сидений). 10А
- Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений и электрически регулируемых зеркал, таймер для Webasto, система навигации 10А
- Электронная система стабилизации (ESP) 5А
- Система навигации 10А
- Фары головного света, дальний, правая сторона 10А
- Фары головного света, дальний, левая сторона 10А
- Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А
- Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А
- Габаритные и стояночные огни, правая сторона 5А
- Габаритные и стояночные огни, левая сторона 5А
- Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А
- Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А
- Обогрев заднего стекла 30А
- Обогрев рулевого колеса 15А
- Топливный насос, дополнительный насос дизеля 15А
- Система управления впрыском и зажиганием двигателя 20А
- Электрический люк в крыше 20А
- Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробка передач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднего вида, тактовый клапан системы улавливания паров бензина 15А
- Система управления впрыском и зажиганием двигателя 20А
- Прикуриватель 15А
- Система управления впрыском и зажиганием двигателя 15А
- Штепсельный разъём для прицепа 30А
- Противотуманные фары, задний противотуманный фонарь 15А
- Телефон (сеть D), радио 20А
- Освещение багажного отделения, центральный замок 15А
- Аварийная сигнализация 15А
- Звуковой сигнал 25А
- Антиблокировочная система/Система стабилизации 15А
- Электронная система стабилизации (ESP) 25А
- Контакты S (радио)
- Обогрев сидений, автономный обогреватель 30А
Цвета предохранителей (Ампер):
- Светло-коричневый 5
- Красный — 10
- Синий — 15
- Жёлтый — 20
- Прозрачный (белый) — 25
- Зелёный — 30
Также рекомендую посмотреть видео на тему расположения предохранителей Ауди А6.

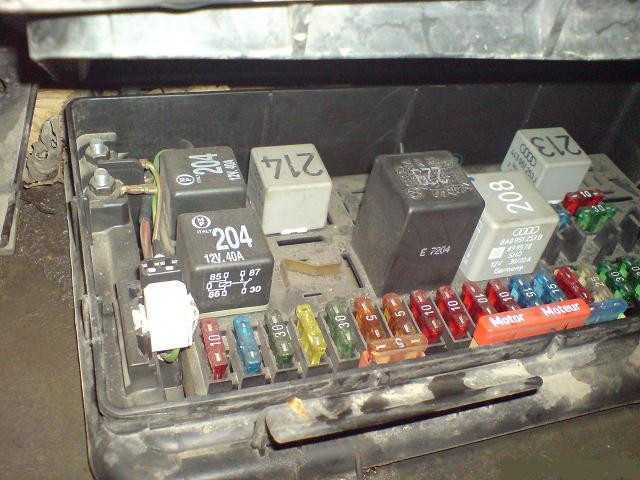

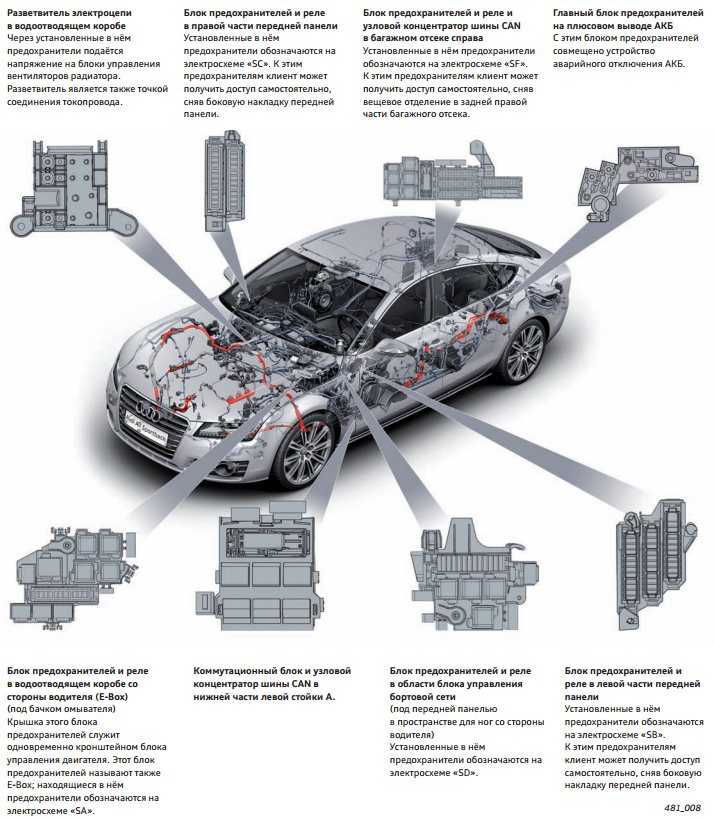

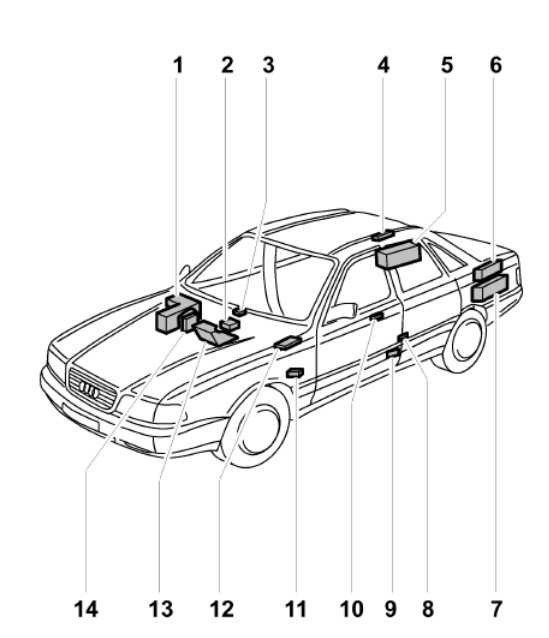

Блок в салоне
Внутри автомобиля смонтированы практически все вставки и предохранители. Здесь имеется разбивка на 4 части для уменьшения габаритов блока и упрощения его конструкции.

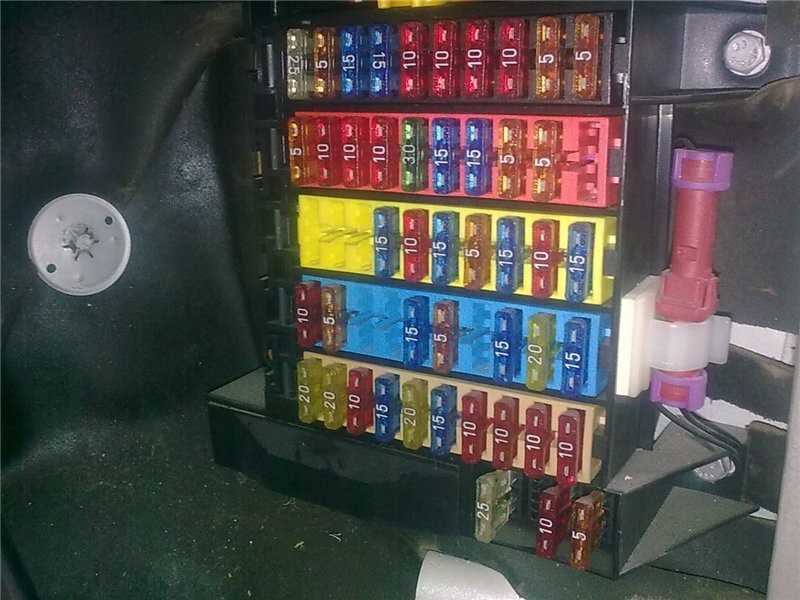

Основной блок
Монтажник смонтирован в ногах водителя для доступу к нему следует вскрыть специальную панель. За ней покажутся сами предохранители и реле. При обслуживании автомобиля возможно придется демонтировать модуль. Некоторые вставки устанавливаются на тыльной стороне устройства.
Дополнительный блок предохранителей
Вспомогательные отсеки устанавливаются сверху и снизу основного модуля. Это позволяет значительно облегчить и ускорить выполнение ремонтных работ. Здесь устанавливаются преимущественно элементы, отвечающие за вспомогательное электрооборудование.
Доп-блок реле 1, 2
Смонтированы в удаленных местах. Реле устанавливаются в приборной доске, строго по центру. Для доступа к устройству следует вскрыть крышку монтажника.
Второй вспомогательный модуль расположен под сидением водителя. Здесь находятся основные защитные элементы силовых цепей и энергоемкого оборудования.
Fuse box in the left side of the dashboard

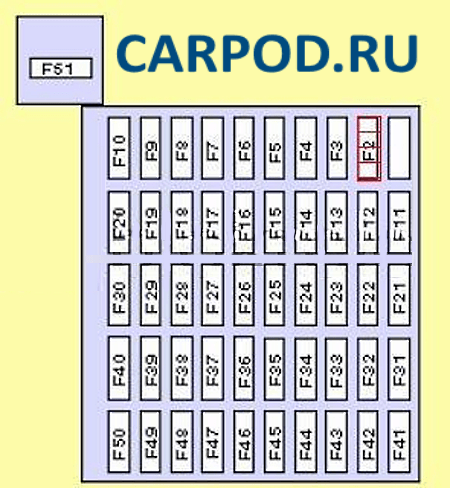

Diagram
Circuits protected
| Fuse panel (B) | ||
| No. | A | Appointment |
| 1 | 5 | Headlight switch |
| 2 | 5 | Emergency start ( identification key ) |
| 3 | 7.5 | Control module (rear left door) |
| 5 | 15 | Sound signal |
| 6 | 7.5 | Interior lighting ( ceiling ) |
| 8 | 10/5 | Steering column grip, steering wheel heating, multi-steering wheel |
| 10 | 5 | Steering column adjustment |
| 11 | 7.5 | Control module ( driver’s door ) |
| 12 | 10 | Diagnostic connector , light rain sensor |
| 14 | 25 | Steering column adjustment |
| 15 | 20 | Power steering, air conditioning compressor |
| 16 | 15 | Brake booster |
| Fuse panel (C) | ||
| 1 | 30 | Heated front seats |
| 2 | 30 | Wiper |
| 3 | 30 | Front exterior lighting |
| 4 | 20 | Sunroof |
| 5 | 30 | Driver’s window regulator |
| 6 | 15 | Driver’s seat ( pneumatic ) |
| 7 | 20 | Panoramic sunroof |
| 8 | 35 | Dynamic steering |
| 9 | 30 | Front exterior lighting |
| 10 | 35 | Windshield washer, headlight washer |
| 11 | 30 | Rear left power window |
| 12 | 40 | Panoramic sunroof |
Audi 80 ABK 2.0 E МКПП › Бортжурнал › Неожиданно отказал стартер
Собственно суть проблемы состояла в следующем… Проездил полдня по разным местам, и в очередной раз повернув ключ в положение «Стартер» — молчание. Сразу куча мыслей: стартер, замок зажигания, проводка, реле, перемычка… А ехать-то надо! Начал проверять:
1) Зажигание включается, все контрольные лампочки мигают и горят, всё как обычно.
2) Доворачиваю ключ на «Старт», контрольные лампы гаснут, кроме лампы давления масла и паркинга (вроде, тоже всё, как обычно), только стартер молчит, не работает даже втягивающая.
НО! 3) В положении ключа «Стартер» начинает работать пусковая форсунка ==> делаю вывод, что ЗЗ исправен.
4) В блоке предохранителей всё цело, перемычка, как новенькая.
Как и какое реле проверить я не знал, да и некогда было

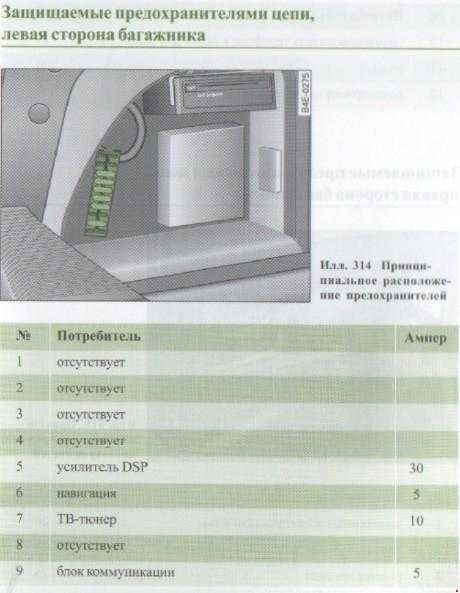

Блок предохранителей в багажном отделении
Он расположен с правой стороны в багажном отделении за панелью обивки.

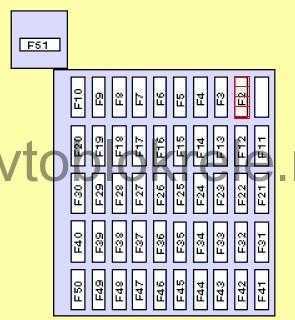

Схема блока предохранителей
Назначение предохранителей в отсеке нагрузки
| № | А | Оборудование |
|---|---|---|
| A1 | 5 | кнопка, регистратор данных, диагностический разъем, BCM-1, система адаптивного освещения |
| A2 | 5 | Дверная сеть |
| A3 | 5 | Адаптивная пневматическая подвеска |
| A4 | 5 | Помощь при парковке |
| A5 | 5 | Рычаг рулевой колонки |
| A6 | 5 | Датчик управления подвеской |
| A7 | 5 | Преднатяжители ремней безопасности, модуль управления подушками безопасности |
| A8 | 5 | Подогрев форсунок омывателя ветрового стекла, HomeLink (устройство открывания дверей гаража), модуль контроля ночного видения, спортивный дифференциал, ионизатор |
| A9 | 5 | Блок управления электромеханическим стояночным тормозом |
| A10 | 5 | Подогрев заднего сиденья, радиатора, внутреннего зеркала заднего вида |
| A11 | 5 | Динамическая система рулевого управления |
| A12 | 5 | Рычаг селектора BCM-2 |
| A13 | 5 | Боковая помощь Audi |
| A14 | 5 | Модуль управления двигателем |
| A15 | 40 | Стартер |
| A16 | 10/5 | Левая фара/система регулировки угла наклона фар |
| B1 | 25 | Левый натяжитель ремня безопасности |
| B2 | 25 | Правый натяжитель реверсивный |
| B3 | 5 | Запуск диагностики |
| B4 | 7,5 | DC/DC преобразователь |
| B5 | 7,5 | Адаптивный круиз-контроль |
| B6 | 10 | Правый отражатель (фара с адаптивным освещением) |
| B7 | 5 | Блок управления ESC |
| B8 | 5 | Звуковой привод, модуль управления AEM |
| B9 | 10 | Адаптивный круиз-контроль |
| B10 | 5 | Модуль управления коробкой передач |
| B11 | 5 | Датчики кондиционера |
| C1 | 5 | Электромеханический стояночный тормоз |
| C2 | 5 | Датчик управления подвеской |
| C3 | 7,5 | Модуль управления задней дверью Riqht |
| C4 | 5 | Интеллектуальный модульный резервуар |
| C5 | 15 | Органы управления передним кондиционером |
| C6 | 10 | Органы управления задним кондиционером |
| C7 | 5 | Сетевой шлюз |
| C8 | 15 | Радиатор |
| C9 | 5 | Интерфейс для специальных функций |
| C10 | 5 | Адаптер для мобильного телефона, трубка Bluetooth |
| C11 | 15 | Блок управления AEM |
| C12 | 10 | Рычаг селектора |
| C13 | 10 | Окружающий свет |
| C14 | 20 | Заднее наружное освещение |
| C15 | 25 | Топливный насос |
| C16 | 30 | Электромеханический стояночный тормоз |
| D3 | 20 | Задние гнезда электропитания |
| D5 | 15 | Адаптивная пневматическая подвеска |
| D6 | 25 | Розетка 115 В |
| D7 | 30 | Электромеханический стояночный тормоз |
| D8 | 25 | Заднее сиденье с подогревом |
| D9 | 20 | Заднее наружное освещение |
| D10 | 20 | Вентилятор заднего кондиционера |
| D11 | 20 | Задний солнцезащитный козырек, помощь при блокировке, замок багажного отделения, вход/выход без ключа, лючок топливного бака |
| D12 | 30 | Модуль управления крышкой багажника |
| E1 | 5 | Кнопки регулировки задних сидений |
| E3 | 7,5 | Заднее левое сиденье (пневматическое) |
| E5 | 20 | Блок управления сцепным устройством прицепа |
| E6 | 30 | Левое заднее сиденье |
| E7 | 30 | Заднее правое сиденье |
| E8 | 20 | Блок управления сцепным устройством прицепа |
| E9 | 15 | Модуль управления тягово-сцепным устройством прицепа |
| E10 | 7,5 | Заднее правое сиденье (пневматическое) |
| F1 | 30 | Радиоприемник/усилитель |
| F2 | 30 | Усилитель звука |
| F3 | 10 | Развлекательная система для задних сидений, радио/усилитель |
| F5 | 5 | Зеркало заднего вида с автоматическим затемнением |
| F6 | 5 | DVD-чейнджер |
| F7 | 5 | ТВ-тюнер |
| F8 | 7,5 | Блок/приводы MMI |
| F9 | 5 | Приборная панель, аналоговые часы |
| F10 | 5 | Дисплей MMI |
| F11 | 7,5 | Радио |
| F12 | 5 | Камера заднего хода (система помощи при парковке), вид сверху |
Номенклатурные номера предохранителей и реле Ауди A4 (B5)
| Название элемента | Номенклатурный номер |
| Нож. предохранитель 10/2×2,8 5A(светло-коричневый) | VAG N10 261 501 |
| Нож. предохранитель 10/2×2,8 10A(красный) | VAG N10 261 503 |
| Нож. предохранитель 10/2×2,8 15A(голубой) | VAG N10 261 507 |
| Нож. предохранитель 19/2×5 15A(голубой) | VAG N01 713 112 |
| Нож. предохранитель 19/2×5 20A(желтый) | VAG N01 713 113 |
| Нож. предохранитель 19/2×5 25A(прозрачный) | VAG N01 713 114 |
| Нож. предохранитель 19/2×5 30A(светло-зеленый) | VAG N01 713 115 |
| Реле задержки для автомобилей с ручным управлением кондиционера | VAG 8D0 919 578 A |
| Реле разгрузеи X-контакта | VAG 8D0 951 253 |
| Реле звукового сигнала | VAG 141 951 253B |
| Реле омывателя фар | VAG 8L0 955 535 |
| Блок управления стеклоомывателя/стеклоочистителя | VAG 191 955 531 |
| Реле с замыкающим контактом топливного насоса | VAG 4D0 951 253 |
| Реле сигнализации такси | VAG 443 953 233 |
| Блок управления свечей накаливания | VAG 8A0 951 253 |
| Блок управления системы контроля фар/стоп сигналов | VAG 8D0 919 471 |
| Реле управления задним стеклоочистителем | VAG 141 951 253 B |
Схема автомобиля — Ауди 80 — предохранители
В данном разделе мы рассмотрим назначение предохранителей на Audi 80 (B3) 1990-1992 г.г. выпуска. Ауди 80 дебютировал в 1972 г. и вскоре завоевал престижное звание «Автомобиль года». С модификациями Ауди 80 выпускался более 20 лет, и до сих пор считает одной из самых надежных и престижных машин. До 1976 г. выпускался Ауди 80 B1, с 1978 по 1986 гг. – Ауди 80 B2, в 1986–1991 гг. – Ауди 80 B3, а последние три года (до 1994 г.) – Ауди 80 B4. Модификация Ауди 90 обозначала автомобили Ауди 80 более высокой комплектации и с самыми мощными моторами. Наиболее глубокая модернизация марки была произведена в 1986 г. Ауди 80 получила единственный тип кузова – четырехдверный седан. Основным же новшеством явилась полная оцинковка всего кузова, что дало возможность компании Ауди давать десятилетнюю гарантию от сквозной коррозии кузовов серий Ауди 80 б3 и б4. В 1991 г. был произведен последний рестайлинг. Из модельного ряда исчезла Ауди 90 – теперь все машины этого класса носили обозначение Ауди 80 (в США осталось название Ауди 90). Опять появился кузов универсал – Ауди 80 Avant. В этом же году выпущен дизельный Ауди 80 TDI – чемпион мира по экономичности. В 1994-м Ауди 80 на конвейере сменила модель Ауди A4.
Выход какой-либо системы электрооборудования из строя может быть вызван перегоревшим предохранителем. Предохранители собраны в одном блоке. Блок предохранителей/ реле расположен под капотом двигательного отсека. Предохранители закрыты крышкой. На блоке предохранителей имеются четыре запасных предохранителя разной мощности. Неплохо иметь в автомобиле набор запасных предохранителей. Их можно приобрести у дилера фирмы Aуди.
А – запасные предохранители
В – дополнительные предохранители (номера 23-28)
Замена предохранителя
Перед заменой предохранителя, выключите все фары, лампочки и электрооборудование автомобиля, а также достаньте ключ из замка зажигания для того, чтобы не повредить систему электрооборудования. Для снятия крышки блока предохранителей/ реле, отсоедините обе защелки снаружи крышки. Просмотрите список предохранителей для того, чтобы определить какой предохранитель защищает вышедшую из строя цепь. Снимите перегоревший предохранитель при помощи пластикового зажима. Этот зажим расположен на крышке блока предохранителей/ реле. Замените перегоревший предохранитель, который можно определить по перегоревшей металлической полоске, предохранителем той же мощности.
Обратите внимание!
Не используйте предохранитель большей мощности, так как это может привести к повреждению какого-либо из элементов электрооборудования и пожару.
Если предохранитель постоянно перегорает, не заменяйте его непрерывно.
Необходимо найти источник перегрузки или короткого замыкания. Ни в коем случае нельзя устанавливать вместо предохранителя кусок фольги или проволоки, так как это может привести к повреждению какого-либо из элементов электрооборудования и пожару.
После замены предохранителя, установите крышку блока предохранителей/реле на место.
Цветовые обозначения
Электрические цепи люка, стеклоподъемников и регуляторов положения сидения водителя защищены автоматическими выключателями, которые включаются снова автоматически после того, как была устранена причина перегрузки цепи. Цифра на корпусе предохранителя обозначает его мощность в Амперах.
5 простых советов работы с электрооборудованием
Совет 1
Любые работы с электрооборудованием автомобиля нужно производить при отключенной аккумуляторной батареи. Отсоединять и подсоединять аккумулятор можно только при выключенном зажигании.
Совет 2
Выходы из строя электрооборудования, как правило, объясняются простейшими причинами, например коррозия контактов разъемов, выход из строя предохранителя, перегорание плавкой вставки или повреждение реле. Нужно визуально проверить состояние всех предохранителей, проводки и контактных разъемов цепи перед тем, как приступать к более детальной проверке исправности ее компонентов.
Совет 3
Перед тем как приступить к ремонту неисправностей электрической цепи, нужно внимательно изучить соответствующую схему чтобы четко представить себе ее функциональное назначение. Круг поиска неисправности обычно сужается за счет постепенного определения и исключения нормально функционирующих элементов того же контура.
Совет 4
При одновременном выходе из строя нескольких элементов или контуров наиболее вероятной причиной поломки является перегорание соответствующего предохранителя либо нарушение контакта с массой (разные цепи во многих случаях могут замыкаться на один предохранитель или вывод заземления).
Совет 5
Не заменяйте предохранители самодельными перемычками или предохранителями, рассчитанными на другую силу тока – это может привести к повреждению электрических приборов или даже пожару.
14.2.1.4. Идентификация контактов на плате предохранителей и блоков реле
Предохранители и реле шевроле нива

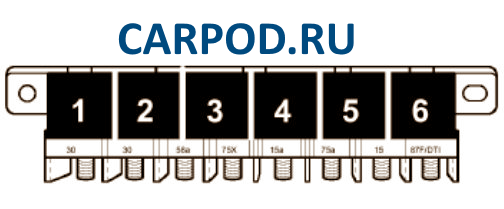

Идентификация блоков реле (Audi-80/ 90)
|
|
| 1. Противотуманные фары J5 2. Вентилятор охлаждающий радиатор (ступень 2) J101 3. Блок управления вентилятором охлаждения радиатора при выключенном двигателе J138 4. Не используется 5. Реле понижения нагрузки J18 | 6. Нагнетатель свежего воздуха кондиционера J11 7. Устройство подачи звукового сигнала J4 8. Перемычка между контактами 36 и 38 ручной коробки передач 9. Автоматическая коробка передач J60 10. Топливный насос J17 11. Вентилятор охлаждающий радиатор (ступень 1) J26 |
Идентификация контактов на плате предохранителей и блоков реле
| РАСПОЛОЖЕНИЕ БЛОКА РЕЛЕ | НОМЕР КОНТАКТА | НОМЕР НА БЛОКЕ РЕЛЕ | ИСПОЛЬЗОВАНИЕ |
| 1 | 10 | 86 | Противотуманные лампы |
| 11 | 30 | ||
| 12 | 85 | ||
| 13 | 87 | ||
| 2 | 14 | 30 | Реле высокой скорости вентилятора охлаждения радиатора |
| 15 | 85 | ||
| 16 | 87a | ||
| 17 | 87 | ||
| 18 | 86 | ||
| 3 | 1 | 15 | Блок управления вентилятором охлаждения радиатора при выключенном двигателе |
| 2 | 30 | ||
| 3 | 31 | ||
| 4 | |||
| 5 | ST1 | ||
| 6 | |||
| 7 | 87 | ||
| 8 | |||
| 9 | |||
| 4 | Открыт | ||
| 5 | 24 | 30 | Реле, понижающее нагрузку |
| 25 | 85 | ||
| 26 | 87 | ||
| 27 | 86 | ||
| 6 | 58 | Реле воздушного кондиционера | |
| 28 | 86 | ||
| 29 | 87a | ||
| 30 | 30 | ||
| 31 | 85 | ||
| 7 | 32 | 87 | Устройство подачи звукового сигнала |
| 33 | 86 | ||
| 34 | 30 | ||
| 35 | 65 | ||
| 8 | 36 | 87 | Автоматическая коробка передач |
| 37 | 86 | ||
| 38 | 30 | ||
| 39 | 85 | ||
| 9 | 40 | 53e | Прерыватель работы стеклоомывателя и стеклоочистителя |
| 41 | 53c | ||
| 42 | 31b | ||
| 43 | 15 | ||
| 44 | 31 | ||
| 45 | I | ||
| 10 | 46 | 15 | Топливный насос |
| 47 | T | ||
| 46 | 30 | ||
| 49 | L | ||
| 50 | 31 | ||
| 51 | 1 | ||
| 52 | 87 | ||
| 53 | |||
| 59 | |||
| 11 | 54 | 87 | Реле низкой скорости вентилятора охлаждения радиатора |
| 55 | 86 | ||
| 56 | 30 | ||
| 57 | 85 |
Идентификация блоков реле (Audi-80/ 90, 80/ 90 Quattro и Купе, начиная с моделей 1989 г.в.)
|
|
| 1. Противотуманные фары, J5 2. Не используется 3. Блок управления вентилятором охлаждения радиатора при выключенном двигателе, J138 4. Система стеклоомывателей передних фар, J39 5. Реле понижения нагрузки, J18 6. Реле высокой скорости вентилятора охлаждения радиатора, J101 | 7. Устройство подачи звукового сигнала, J4 8. Перемычка между контактами 36 и 38 ручной коробки передач 8. Автоматическая коробка передач, J60 9. Прерыватель работы стеклоомывателя и стеклоочистителя, J31 10. Топливный насос, J17 11. Реле низкой скорости вентилятора охлаждения радиатора, J26 |
Идентификация контактов на плате предохранителей и блоков реле
| РАСПОЛОЖЕНИЕ БЛОКА РЕЛЕ | НОМЕР КОНТАКТА | НОМЕР НА БЛОКЕ РЕЛЕ | ИСПОЛЬЗОВАНИЕ |
| 1 | 10 | 86 | Противотуманные лампы |
| 11 | 30 | ||
| 12 | 85 | ||
| 13 | 87 | ||
| 2 | Открыт | ||
| 3 | 1 | 15 | Блок управления вентилятором охлаждения радиатора при выключенном двигателе |
| 2 | 30 | ||
| 3 | 31 | ||
| 4 | Т | ||
| 5 | ST1 | ||
| 6 | |||
| 7 | 87 | ||
| 8 | |||
| 9 | |||
| 4 | 19 | 30 | Система стеклоомывателей передних фар |
| 20 | 85 | ||
| 21 | 86 | ||
| 22 | 87 | ||
| 23 | |||
| 5 | 24 | 30 | Реле, понижающее нагрузку |
| 25 | 85 | ||
| 26 | 87 | ||
| 27 | 86 | ||
| 6 | 58 | 87 | Реле высокой скорости вентилятора охлаждения радиатора |
| 28 | 86 | ||
| 29 | 87a | ||
| 30 | 30 | ||
| 31 | 85 | ||
| 7 | 32 | 87 | Устройство подачи звукового сигнала |
| 33 | 86 | ||
| 34 | 30 | ||
| 35 | 85 | ||
| 8 | 36 | 87 | Автоматическая коробка передач Перемычка (ручная коробка передач) |
| 37 | 86 | ||
| 38 | 30 | ||
| 39 | 85 | ||
| 9 | 40 | 53e | Прерыватель работы стеклоомывателя и стеклоочистителя |
| 41 | 53c | ||
| 42 | 31b | ||
| 43 | 15 | ||
| 44 | 31 | ||
| 45 | I | ||
| 10 | 46 | 15 | Топливный насос |
| 47 | T | ||
| 46 | 30 | ||
| 49 | L | ||
| 50 | 31 | ||
| 51 | 1 | ||
| 52 | 87 | ||
| 53 | |||
| 59 | |||
| 11 | 54 | 87 | Реле низкой скорости вентилятора охлаждения радиатора |
| 55 | 86 | ||
| 56 | 30 | ||
| 57 | 85 |
Плата предохранителей и блоков реле, контакты для подсоединения проводки
|
|
| A – Контакты для подсоединения штеккера системы кондиционирования, цвет серый B – Контакты для подсоединения штеккера переднего правого жгута проводов, цвет черный C – Контакты для подсоединения штеккера комбинации приборов, цвет голубой D – Контакты для подсоединения штеккера переднего левого жгута проводов, цвет зеленый E – Контакты для подсоединения штеккера переднего левого жгута проводов, цвет желтый F – Контакты для подсоединения штеккера комбинации приборов, цвет коричневый G – Контакты для подсоединения штеккера комбинации приборов, цвет красный | H – Контакты для подсоединения штеккера заднего жгута проводов, цвет черный I – Контакты для подсоединения штеккера комбинации приборов, цвет красный J – Контакты для подсоединения штеккера комбинации приборов, цвет желтый K – Контакты для подсоединения штеккера реле 3, цвет черный L – Контакты для подсоединения единичного штеккера (клемма 30), цвет бесцветный M – Контакты для подсоединения штеккера нестандартного оборудования, устанавливаемого по заказу, цвет бесцветный N – Не используется O – Не используется P – К предохранителю 20 |
| предыдущая страница14.2.1.3. Места расположения и идентификация предохранителей | следующая страница 14.2.1.5. Дополнительная плата блоков реле |
Luggage compartment fuse box
For information on how to access them, see our video at the end of the material.
Diagam
Protected components
| Fuse panel (A) | ||
| No. | A | Appointment |
| 1 | 5 | Button , data logger , diagnostic connector , BCM – 1 , adaptive lighting system |
| 2 | 5 | Network gateway |
| 3 | 5 | Adaptive air suspension |
| 4 | 5 | Parking system |
| 5 | 5 | Steering column lever |
| 6 | 5 | Suspension control sensor |
| 7 | 5 | Seat belt pretensioners , airbag control unit |
| 8 | 5 | Heated washer nozzle , homelink system ( garage door opener ), night vision control module , sports differential , ionizer |
| 9 | 5 | Electromechanical parking brake control module |
| 10 | 5 | Rear seat heater, refrigerator , rearview mirror |
| 11 | 5 | Dynamic steering |
| 12 | 5 | Gear shift lever , ВСМ – 2 |
| 13 | 5 | Lane change assistant Audi side assist |
| 14 | 5 | Engine control module |
| 15 | 40 | Starter |
| 16 | 10/5 | Left headlight position sensor |
| Fuse panel (B) | ||
| 1 | 25 | Left seat belt pretensioner |
| 2 | 25 | Right seat belt pretensioner |
| 3 | 5 | Starter diagnostics |
| 4 | 7.5 | DC / DC converter |
| 5 | 7.5 | Adaptive cruise control |
| 6 | 10 | Right headlight ( headlight with adaptive light ) |
| 7 | 5 | ESC control module |
| 8 | 5 | Sound actuator, AEM control unit |
| 9 | 10 | Adaptive cruise control |
| 10 | 5 | Transmission control module |
| 11 | 5 | Climate control sensors |
| Fuse panel (C) | ||
| 1 | 5 | Electromechanical parking brake |
| 2 | 5 | Suspension control sensor |
| 3 | 7.5 | Control module (rear right door) |
| 4 | 5 | Smart modul tank |
| 5 | 15 | Front climate control unit |
| 6 | 10 | Rear climate control unit |
| 7 | 5 | Network gateway |
| 8 | 15 | Refrigerator |
| 9 | 5 | Interface for special functions |
| 10 | 5 | T The telephone adapter , the Bluetooth handset |
| 11 | 15 | AEM control module |
| 12 | 10 | Gear shift lever |
| 13 | 10 | External lighting |
| 14 | 20 | Rear exterior lighting |
| 15 | 25 | Fuel pump |
| 16 | 30 | Electromechanical parking brake |
| Fuse panel (D) | ||
| 3 | 20 | Rear socket |
| 5 | 15 | Adaptive air suspension |
| 6 | 25 | 115 V socket |
| 7 | 30 | Electromechanical parking brake |
| 8 | 25 | Rear seat heating |
| 9 | 20 | Rear exterior lighting |
| 10 | 20 | Rear climate control fan |
| 11 | 20 | Rear sun visor , door closer , trunk lock , keyless go / entry , fuel filler flap |
| 12 | 30 | Trunk lid control module |
| Fuse panel (E) | ||
| 1 | 5 | Rear seat adjustment unit |
| 3 | 7.5 | Left rear seat ( pneumatic ) |
| 5 | 20 | Trailer hitch control module |
| 6 | 30 | Left rear seat |
| 7 | 30 | Right rear seat |
| 8 | 20 | Trailer hitch control module |
| 9 | 15 | Trailer hitch control module |
| 10 | 7.5 | Right rear seat ( pneumatic ) |
| Fuse panel (F) | ||
| 1 | 30 | Radio receiver / sound amplifier |
| 2 | 30 | Amplifier |
| 3 | 10 | RSE (Rear Seat Entertainment) multimedia system, radio sound amplifier |
| 5 | 5 | Auto dimming rearview mirror |
| 6 | 5 | DVD player |
| 7 | 5 | TV tuner |
| 8 | 7.5 | MMI unit/drives |
| 9 | 5 | Instrument cluster, analog clock |
| 10 | 5 | MMI display |
| 11 | 7.5 | Radio receiver |
| 12 | 5 | Rear view camera ( parking sensors ), top view |
Блок предохранителей в моторном отсеке
- реле
- диагностический разъем
- предохранители 1-21. Для автомобилей с дизельным двигателем предохранитель 22.
- дополнительные предохранители 23-32
- четыре запасных предохранителя
- обозначение реле на крышке распределительного щита
- клипса для снятия и установки предохранителей
Схема этого блока
Расшифровано
| № | Цель |
| 1 | 15А Противотуманные фары, задние противотуманные фонари |
| 2 | 15А сигнализация |
| 3 | 30А Звуковой сигнал, обогрев сидений |
| 4 | 15А Электронные часы, освещение багажника, освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики |
| 5 | 30A Вторая скорость вентилятора радиатора |
| 6 | 5A Правый задний габаритный фонарь и габаритные огни |
| 7 | 5A Левое заднее положение и габаритные огни |
| 8 | 10A Правый дальний свет, контрольная лампа дальнего света |
| 9 | 10A Левая фара дальнего света |
| 10 | 10А Правый ближний свет, правый электродвигатель регулировки ближнего света |
| 11 | 10А Левая фара ближнего света, электродвигатель корректора левой фары |
| 12 | 15А Приборная панель, фонари заднего хода, система управления, АКПП, блокировка дифференциала, бортовой компьютер, круиз-контроль, реле ретардера, освещение салона с электронным термовыключателем, реле включения подачи воздуха в радиатор от вентилятора |
| 13 | 15А топливный насос |
| 14 | 5А Освещение номерного знака, освещение панели приборов, освещение моторного отсека, освещение перчаточного ящика, автоматический климат-контроль |
| 15 | 25А Указатели поворота, дворники, насос омывателя, обогрев форсунок омывателя, реле вентилятора радиатора, кондиционер |
| 16 | 30А Обогрев заднего стекла, подогрев зеркал |
| 17 | Вентилятор салона 30А, автокондиционер |
| 18 | 5А Электрозеркала |
| 18 | 15А Стеклоочиститель заднего стекла (Avant) |
| 19 | 10А Центральный замок, подогрев личинки замка, противоугонная система |
| 20 | 30A Вентилятор радиатора, 1-я скорость, вентилятор внутреннего блока |
| 21 | 10 диагностический разъем |
| 22 | Не используется (автомобили с бензиновыми двигателями) |
| 22 | Свечи накаливания 80А (автомобили с дизельными двигателями) |
Дополнительные предохранители ауди а 80 б4 нижний ряд (если есть)
| 23 | Не используется |
| 24 | Не используется |
| 25 | 5А подогрев лямбда-зонда. Недоступно для дизельных автомобилей |
| 26 | Разъем прицепа 30А |
| 27 | 10A Система впрыска топлива/зажигания |
| 28 | 10A Система впрыска топлива/зажигания. Недоступно для дизельных автомобилей |
| 29 | 10А стоп-сигнал |
| 30 | 5A Круиз-контроль (автомобили с автоматической коробкой передач), Не используется для автомобилей с дизельными двигателями. |
| 31 | 15А АБС, блокировка дифференциала |
| 32 | 10A Система зажигания/впрыска топлива Для автомобилей с дизельными двигателями TD — клапан отсечки топлива |
Предохранители 27 и 28 могут комплектоваться красной пластиковой крышкой с надписью «Motor/Moteur»
Реле
- Реле противотуманных фар и задних фонарей. Автомобили без противотуманных фар имеют перемычку в этом положении
- Реле вентилятора радиатора (для автомобилей без кондиционера), реле вентилятора радиатора для включения 2-й ступени вращения
- Реле включения вентилятора
- Реле омывателя фар
- Контактное реле разряда X
- Реле вентилятора салона (ручной кондиционер), реле вентилятора кондиционера 2-й ступени (автоматический кондиционер)
- Реле звукового сигнала
- Реле противоугонного сигнала (автомобили с механической коробкой передач). Автомобили без такой системы имеют перемычку. Для автомобилей с АКПП это место бесплатно
- Реле интервалов дворников
- Реле топливного насоса
- Реле вентилятора радиатора для включения 1-й ступени вращения.
