Где находится на хендай гранд старекс предохранитель прикуривателя

Предохранители и реле Hyundai h2 Starex первого поколения

Рассмотрены автомобили с дизельными двигателями 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

Расположение монтажного блока под капотом. Цифра 11.

Расположение элементов монтажного блока моторного отсека в моделях до 2004 года выпуска.

Расположение элементов в блоке под капотом моделей с 2004 года выпуска.

Расшифровка.

Плавкие вставки

ALT 120А/100А

Генератор

GLOW 80А

Реле отопителя Реле свечей накаливания

ABS 50А

Электронный блок управления ABS

FR HTR З0А

Реле электродвигателя вентилятора переднего отопителя Реле вентилятора промежуточного охладителя

RR HTR З0А

Реле электродвигателя вентилятора заднего отопителя

DEF 40А/50А

Реле подогревателя топливного фильтра Предохранители №16, 25, 26

C/FAN40A

— Предохранители C/FAN, COMP

IGN 40A

Генератор Предохранитель ECU Главное силовое реле Реле стартера

ABS З0А

-Электронный блок управления ABS

P/W30A

Реле электропривода стеклоподъемников

TAIL40A

Реле габаритов Предохранитель H/LP

FOG 50А

Реле противотуманных фар Реле звукового сигнала Разъем питания

Предохранители

C/FAN (SUB) 15А

Дополнительное реле электродвигателя вентилятора

COMP 10А

Реле электромагнитной муфты компрессора кондиционера

ECU 20А

Электронный блок управления двигателем Реле управления двигателем

LEFT T/LAMP 10А

Левая фара Подсветка

RIGHT T/LAMP 10А

Правая фара Подсветка

HORN 10А

Звуковой сигнал

FOG 15А

Противотуманные фары Выключатель противотуманных фар

H/LP(High) 15А

Реле фар (дальний свет)

H/LP(Low) 15А

Реле фар (ближний свет)

C/FAN (MAIN) 25А

Главное реле электродвигателя вентилятора

Разъем питания 15А

Предохранители 23, 24 Реле противоугонной системы

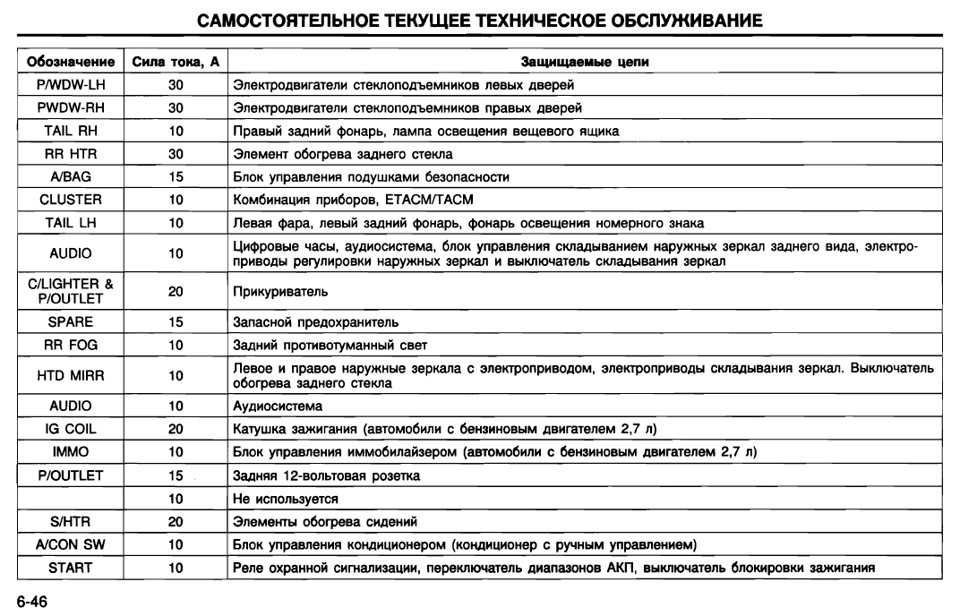

Монтажный блок предохранителей и реле в салоне Hyundai h2 Starex.

Расположен слева снизу панели приборов (см. изображение ниже)

Хендай Соната Тагаз (Соната 4 / 5) предохранители и реле

Седан Hyundai Sonata производится с 1985 года по настоящее время в восьми поколениях. Хендай Соната 4 ЕФ го поколения выпускался в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. В России данная модель прошла рестайлинг и обновленная собиралась на заводе ТагАЗ в Ростовской области в 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году. Многие …

Hyundai H1 (GRAND STAREX) минивэн широкого спектра применения, производится с 1996 года и по настоящее время в 2 поколениях как фургон или микроавтобус. В данном материале вы найдёте описание предохранителей и реле Хендай Гранд Старекс h1 со схемами и фотографиями блоков для 2 го поколения модели выпускавшихся в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 годах. Выделим предохранитель отвечающий за прикуриватель.

Не подходят схемы или владеете первым поколением Старекс? Тогда вам подойдёт данное описание.

Замена предохранителей

Плавкие предохранители

Для защиты электрической системы автомобиля от выхода из строя в результате электрической перегрузки используются плавкие предохранители.

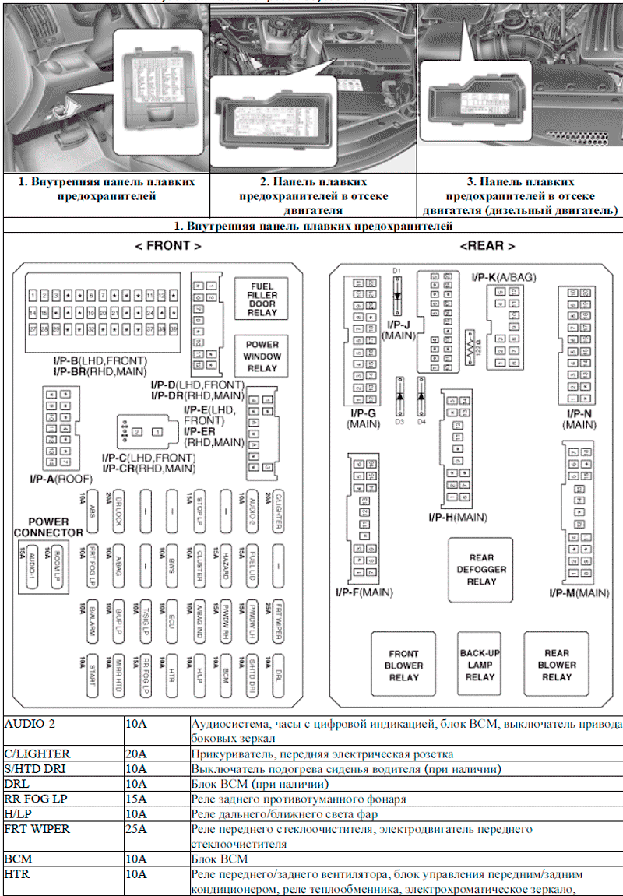

В данном автомобиле имеются три панели плавких предохранителей: одна расположена со стороны водителя, остальные — в отсеке двигателя. Если в Вашем автомобиле не работают какие-либо осветительные приборы, дополнительное электрооборудование или элементы управления, проверьте плавкий предохранитель соответствующей цепи. Если предохранитель перегорел, проводник внутри него будет расплавленным. Если электрическая система не работает, в первую очередь проверьте панель предохранителей, установленную со стороны водителя. Для замены сгоревшего плавкого предохранителя всегда используйте предохранитель того же номинала. Если после выполнения замены предохранитель повторно перегорел, это указывает на наличие неисправности элементов электрической системы. Прекратите использование соответствующей системы автомобиля и проконсультируйтесь с авторизованным дилером компании HYUNDAI.

Примечание В автомобиле используются три типа плавких предохранителей: предохранители ножевого типа с малыми значениями номинального тока, предохранители патронного типа, пережигаемые перемычки для более высоких значений номинального тока.

Внимание! Замена предохранителя. Внимание! Запрещается использовать отвертку или любой другой металлический предмет для извлечения предохранителей, поскольку это может вызвать короткое замыкание и повредить электрическую систему

Внимание! Запрещается использовать отвертку или любой другой металлический предмет для извлечения предохранителей, поскольку это может вызвать короткое замыкание и повредить электрическую систему

Замена предохранителя, установленного на внутренней панели

1. Переведите ключ зажигания и все другие выключатели в положение «Выключено».

2. Откройте крышку панели предохранителей.

3. Извлеките подозреваемый предохранитель, потянув его в направлении под прямым углом к панели. Для извлечения плавких предохранителей из панели в отсеке двигателя используйте приспособление, входящее в комплект поставки автомобиля.

4. Проверьте снятый предохранитель; если он перегорел, замените его новым.

На внутренней панели имеются запасные плавкие предохранители (а также на панели в отсеке двигателя).

5. Вставьте новый плавкий предохранитель с тем же номинальным током и убедитесь, что он надежно закреплен в зажимах.

Ходовая

Передняя подвеска независимая – типа Макферсон, задняя – зависимая пружинная (для пассажирских машин) или рессорная (для грузовых).

Сайлентблоки передних рычагов и шаровые опоры частенько требуют замены после 100-150 тыс. км. Чуть позже могут загудеть передние ступичные подшипники. Меняются они в сборе со ступицей и стоят от 3 000 рублей.

Передние пружины то и дело ломаются после 100-200 тыс. км (от 5 000 рублей за штуку). В этот же период сдаются и передние амортизаторы (от 3 000 рублей). В задней подвеске обновлять приходится только амортизаторы и просевшие пружины.

Спустя 100-150 тыс. км может потечь или застучать рулевая рейка (от 20 000 рублей за новую рейку).

Руководства

При отсутствии запасных предохранителей, используйте предохранители с тем же номинальным током, установленные в цепях устройств, которые не являются обязательными для работы автомобиля, такие как прикуриватель. Если фары или другие электрические элементы не работают, а плавкие предохранители на панели в салоне автомобиля исправны, проверьте панель плавких предохранителей в отсеке двигателя. Если плавкий предохранитель перегорел, его следует заменить.

Hyundai Starex. Не включается вентилятор кондиционера. *Avtoservis Nikitin*

Перед постановкой автомобиля на стоянку на продолжительный период времени выполните следующие действия: Выключите фары и задние фонари. Hyundai Tucson, IX35 c г.

Если замкнуть, то печка работать не будет. Выяснить работа какого узла дает сбой можно с помощью техосмотра.

Прямую ссылку на страницы сайта, которые содержат материалы, которые необходимо удалить. Для удаления материалов Вам необходимо направить по адресу: Если Вы являетесь правообладателем объектов охраняемых законом результатов интеллектуальной деятельности, размещенных на сайте japancar.

Быстрый ответ

С теми, которые протерты до основы, их было больше, пришлось работать более детально: Я взял медный многожильный провод. Припаивал его к обеим концам протертой ламели, после чего лудил серединку провода припоем.

На каждую ламель многожильный провод сечением 0,5мм был положен в 3 ряда, а промежутки между проводами так же заполнил припоем. На фото припаян первый из 3 проводков на ламель.

голоса

Рейтинг статьи

Возможные неисправности с подогревом кресел

Устройство подогрева в неотклонимом порядке обладает предохранителем. На ВАЗ-2114 за размеренную работу обогрева отвечает два таких элемента. Один предохранитель находится в монтажном блоке (F16), другой размещается под приборной панелью.

Если вы заметили, что при включении обогрева контрольные лампы не загораются – проблема, скорее всего, кроется в предохранителях.

Проблемы с реле:

1. Включение системы происходит в электромагнитном реле, которое располагается под приборной панелью.
2. После срабатывания узла, проверьте мультиметром напряжение на 87-й клемме.
3. Если срабатывание не происходит, тогда нужно омметром исследовать обмотку реле на выводах 86 и 87.
4. Если проблема кроется в реле, его нужно заменить.

Еще одной проблемой может быть обыденное отсутствие питания. Чтобы проверить это, сделайте следующее:

1. Необходимо проверить питание при выключенном питании на разъемах под креслами.
2. Черный провод – масса автомобиля, второй – это питание, на котором должно быть 12 вольт.
3. Омметром проверьте сопротивление обмоток нагревателей. Как показывает практика, проблема чаще всего кроется именно здесь. Обмотки обгорают или обрываются.

В зависимости от ситуации, проблему с подогревом сидений удается решить самостоятельно. Однако для этого необходимо разбирать кресла.

Подводя итог статьи, отметим, что мы рассмотрели далеко не все возможные причины, почему может не работать подогрев сидений. Но используя вышеизложенную информацию, вы будете знать, в каком направлении нужно двигаться, чтобы определить проблему.

Если у вас есть опыт в проведении подобного плана ремонта, тогда найти неисправность для вас не будет трудным делом. В ином случае мы рекомендуем обратиться к специалисту.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Товарищи, не работает подогрев водительского сиденья, что делать? искать проблему в предохранителе или где-нибудь еще. Сама кнопка горит, пассажирское работает на Ура. Ваз 2114 2011 года.

Привет пацаны. Не работает подогрев водительского сиденья. Кнопку нажимаю кнопка гарит что включено а сиденье не греет. Может кто сталкивался?

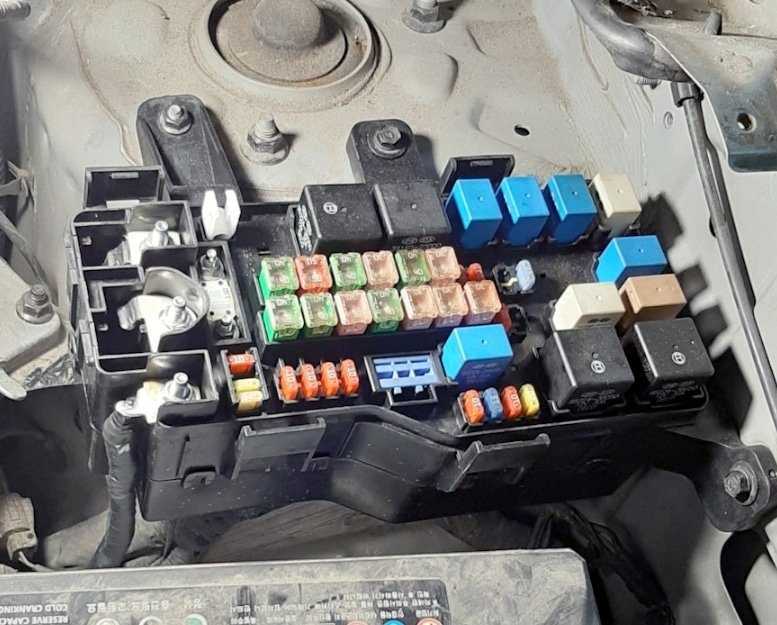

Блоки под капотом

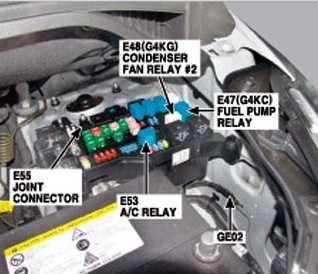

Основной блок

Располагается с левой стороны моторного отсека, рядом с аккумулятором.

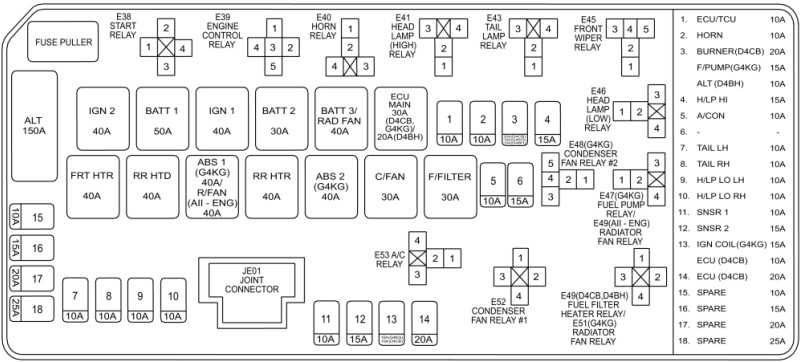

Схема вариант 1

p, blockquote 19,0,0,0,0 —>

ALT	150А Предохранитель (A / CON, FRT DEICER), плавкая вставка (FRT HTR, RR HTR, RR HTD, C / FAN, F / FILTER, ABS 1/2), генератор, блок предохранителей и реле E / R, правый
BATT1	50А Предохранитель (DR LOCK, FRT FOG LP, B / ALARM, разъем питания (AUDIO-1, ROOM LP))
BATT2	30А Предохранитель (FUEL LID, P / WDW LH / RH, HAZARD), многоцелевой контрольный разъем
BATT 3/RAD FAN	40А Предохранитель (STOP LP, BWS), реле вентилятора радиатора (G4KC)
IGN 1	40А Замок зажигания (ACC, IG1)
IGN 2	40А Замок зажигания (IG2, START), пусковое реле
ECU MAIN	20/30А Реле управления двигателем
FRT HTR	40А Реле переднего вентилятора
RR HTD	40А Реле обогревателя заднего стекла
RR HTR	40А Реле заднего вентилятора
ABS 1	40А Модуль управления ABS (G4KC)
ABS 2	40А Модуль управления ABS (G4KC)
C/FAN	30А Реле вентилятора конденсатора 1
F/FILTER	30А Реле подогревателя топливного фильтра (ДИЗЕЛЬНЫЙ)
ECU/TCU	10А TCM, ECM (бензин)
HORN	10А Реле звукового сигнала
BURNER	20А Модуль управления топливным отопителем (D4CB)
F/PUMP	15А Реле топливного насоса (G4KC)
ALT	10А Генератор (D4BH)
H/LP HI	15А Реле фар (HIGH), реле фар (LOW)
A/CON	10А Реле кондиционера
FRT DEICER	15А Реле обогревателя лобового стекла (при наличии)
TAIL LH	10А Левая фара (габаритный фонарь), Левая задняя комбинированная лампа, Левая габаритная лампа
TAIL RH	10А Фара правая (габаритный фонарь), задний комбинированный фонарь правый, габаритный фонарь правый
H/LP LO LH	10А Фара левая
H/LP LO RH	10А Фара правая
SNSR 1	10А Реле кондиционера, реле вентилятора конденсатора (D4CB), лямбда-зонд (D4CB), реле PTC нагревателя №1 (D4CB), выключатель стоп-сигнала (D4CB)
SNSR2	15А D4CB: датчик положения распределительного вала, реле свечей накаливания, привод системы рециркуляции отработавших газов, регулирующий клапан VGT, модуль управления иммобил-ом G4KC: реле топливного насоса, электромагнитный клапан продувки адсорбера, масляный регулирующий клапан, датчик положения коленчатого вала, кислородный датчик, модуль управления иммобил-ом, исполнительный механизм регулировки холостого хода
IGN COIL	15А Катушка зажигания # 1 # 4 (G4KC), конденсатор (G4KC)
ECU 1	10А ECM (D4CB)
ECU 2	20А ECM (D4CB, G4KC), форсунка №1 №4 (G4KC)
SAFETY P/WDW	20А Стекло подъемник безопасности

Схема вариант 2

Устанавливается преимущественно на дизельные модели, с правой стороны, рядом со стойкой.

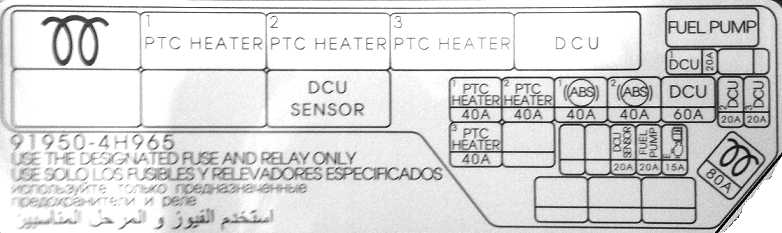

Схема вариант 1

Обозначение

p, blockquote 25,0,0,0,0 —>

GLOW	80А Реле свечей накаливания
PTC HEATER 1	40А Реле нагревателя PTC №1
PTC HEATER 2	40А Реле нагревателя PTC №2
PTC HEATER 3	40А Реле нагревателя PTC №3
ABS 1	40А Блок управления ABS / ESC
ABS 2	40А Блок управления ABS / ESC
ECU	15А Питание электронного блока управления
FUEL PUMP	20А Двигатель топливного насоса
DCU 1	20А Мощность блока управления дозированием 1
DCU 2	20А Блок управления дозированием Power 2
DCU 3	20А Блок управления дозированием Power 3
DCU	60А Основное питание блока управления дозированием

Схема вариант 2

p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>

На этом всё, а если есть что добавить — пишите в комментарии.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

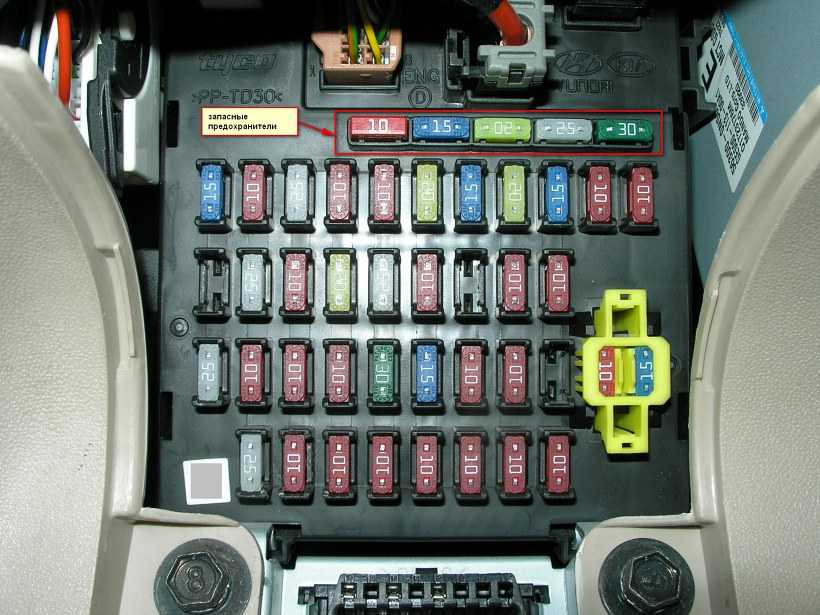

Блок в салоне

Он расположен в нижней части панели приборов (со стороны водителя), за крышкой.

Вариант 1

Схема

Описание предохранителей

АУДИО-2	Аудиосистема 10A, цифровые часы, BCM, выключатель зеркала с внешним питанием
С / ЗАЖИГАЛКА	Прикуриватель 20А, гнездо спереди
S / HTD DRI	10A Выключатель обогрева сиденья водителя (при наличии)
ДХО	10A BCM (при наличии)
RR FOG LP	10А Реле заднего противотуманного света
H / LP	Реле 10А дальнего / ближнего света фар
Стеклоочиститель FRT	25A Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя
BCM	10А BCM
HTR	10A Реле переднего / заднего вентилятора, Модуль управления передним / задним кондиционером, Реле вентилятора конденсатора, Электрохромное зеркало, Термовыключатель, Реле нагревателя PTC (D4CB), Электромагнитный клапан EGR (D4BH)
Б / СУ LP	10A Реле фонарей заднего хода, переключатель света заднего хода, переключатель диапазонов трансмиссии
Пресс	Блок управления ABS / ESP 40A, переключатель ESP (D4CB)
T / SIG LP	10A Переключатель указателей поворота
СУМКА	Модуль управления SRS 10A
A / IND. СУМКА	10A Комбинация приборов (дисплей)
МОДУЛЬ	Панель приборов 10A, BCM, блок управления иммобилайзером (D4BH), реле кондиционера (D4BH), резистор генератора
ЭБУ	10A Датчик скорости автомобиля, ECM, датчик расхода воздуха (D4CB), топливный насос (D4BH), TCM, датчик предупреждения о топливном фильтре
НАЧАЛО	Пусковое реле 10А, противоугонное реле
ЗЕРКАЛО HTD	Передний блок управления кондиционером 10А, электрическое наружное зеркало заднего вида и левый / правый обогреватель
СТОП LP	Выключатель стоп-сигнала 15А
BWS	Зуммер 10А
БЛОК DR	20A Реле блокировки / разблокировки двери
FRT NEBBIA LP	10А Реле передней противотуманной фары
B / ТРЕВОГА	Реле звукового сигнала 10А
АУДИО-1 (РАЗЪЕМ ПИТАНИЯ)	Аудио 15А
КОМНАТА LP (РАЗЪЕМ ПИТАНИЯ)	10A Цифровые часы, комбинация приборов, левое / правое освещение, левая / правая подставка для ног, лампа в багажном отделении, выключатель внутреннего освещения, выключатель дверной сигнализации, разъем канала передачи данных, BCM, левый / правый выключатель освещения туалетного столика, освещение потолочной консоли
РИСК	15A Реле аварийной сигнализации, аварийный выключатель
КРЫШКА ТОПЛИВА	15А Реле лючка топливного бака
P / WDW LH	25A Главный выключатель электрического подъемника чашек, выключатель электрического подъемника стаканов, левый
P / WDW RH	25A Главный выключатель электрического подъемника стаканов, выключатель подъемника правого стекла

Расшифровка реле

• R1 — реле стеклоподъемника
• R2 — реле лючка топливного бака

Следующие несъемные реле также могут быть установлены на задней панели: реле заднего вентилятора, реле заднего фонаря, реле переднего вентилятора, реле обогрева заднего стекла.

Блок под капотом

Он находится на левой стойке за защитной крышкой под панелью приборов.

Вариант 1

Схема

Описание

1	10А Электропривод зеркал
2	15А Аудиосистема, Предохранитель прикуривателя, Блок дополнительных указателей, Блок управления блокировкой селектора
3	15А Разъем для подключения дополнительного оборудования
4	10А Выключатель кондиционера
5	20А Электродвигатель очистителя лобового стекла, Насос омывателя лобового стекла
6	20А Электродвигатель очистителя стекла задней двери, Насос омывателя стекла задней двери
7	10А Электропривод люка, Датчик замедления, Электронный блок управления ABS, Выключатель кондиционера, Датчик температуры, Реле фар (ближний свет)
8	10А Электронный блок системы управления задержкой сигнала блокировки центрального замка и предупреждения о не выключенном освещении, Выключатели «POWER» и «HOLD», Кондиционер и отопитель, Реле обогревателя стекла задней двери, Преднатяжители ремней безопасности
9	10А Реле задних противотуманных фонарей
10	10А Аудиосистема, Динамик левой двери, Высокочастотный динамик левой двери, Выключатель обогревателя сидений
11	10А Комбинация приборов
12	10А Электронный блок управления SRS
13	10А Датчик скорости, Переключатель управления полным приводом, Комбинация приборов, Реле ABS, Выключатель фонарей заднего хода, Селектор АКПП, Выключатель повышающей передачи, Блок управления АКПП, Топливная система
14	10А Выключатель аварийной сигнализации
15	10А Электронный блок системы управления задержкой сигнала блокировки центрального замка и предупреждения о не выключенном освещении, Электронный блок управления иммобилайзером, Резистор обмотки возбуждения, Электромагнитный клапан EGR, Электронный блок управления двигателем, Реле управления двигателем
16	25А Реле обогревателя стекла задней двери
17	20А Реле электропривода переднего люка
18	20А Реле электропривода заднего люка
19	10А Диагностический разъем, Реле обогревателя зеркал
20	20А Блокировка ключа в замке зажигания, Выключатель стоп-сигналов, Селектор АКПП
21	10А Цифровые часы, Реле аварийной сигнализации, Выключатель аварийной сигнализации
22	20А Электронный блок управления раздаточной коробкой
23	10А Лампы дверей, Лампы освещения проемов дверей, Лампы освещения салона, Электронный блок системы управления задержкой сигнала блокировки центрального замка и предупреждения о не выключенном освещении, Блок управления АКПП, Комбинация приборов, Лампа центральной консоли крыши
24	10А Зуммер системы предупреждения о движении задним ходом, Аудиосистема, Антенна, Электронный блок управления иммобилайзером
25	20А Реле центрального замка
26	10А Реле вентилятора
27	15А Выключатель лампы подсветки проема двери, Реле свечей накаливания, Реле отопителя, Кондиционер, Датчик положения распределительного вала
28	10А Электронный блок управления иммобилайзером, Электронный блок управления двигателем

Вариант 2

Схема

Обозначение

1	15А Аудио, Прикуриватель, Часы
2	10А Электрическое зеркало (а)
3	10А Фары, Люк, ABS, Регулировка высоты фар
4	20А Электронный блок управления таймером и сигнализацией, система омывания / очистки задней части
5	10А Электронный блок управления временем и сигнализацией, Электрические стеклоподъемники, Кондиционер, Стеклоочиститель (ы)
6	20А Люк
7	10А Зеркало (а) с подогревом
8	10А Панель приборов, Блок управления трансмиссией, Блок управления двигателем, Иммобилайзер
9	10А Указатели поворота, аварийная сигнализация
10	10А Электронный блок управления временем и будильником
11	10А Кондиционирование воздуха
12	10А Подушка безопасности, Панель приборов
13	10/15А Стоп сигналы
14	10А Сигнализация, указатели поворота, аварийные огни, часы
15	20А TCCM / Блок управления (также используется 30А)
16	20А Центральный замок
17	10А Кондиционер / люк в крыше (также используется 20А)
18	20А Обогрев заднего стекла
19	10А Аудио, электрическая антенна, иммобилайзер
20	10А Переключатели подогрева сидений
21	10А Реле заднего противотуманного света
22	10А Освещение — левая сторона
23	10А Освещение — правая сторона
24	10А Электронный блок управления временем и сигнализацией, Блок управления коробкой передач, Блок управления двигателем, Разъем канала передачи данных, Внутреннее освещение

Блок в салоне

Он находится внизу панели приборов (со стороны водителя), за крышкой.

Вариант 1

Описание предохранителей

AUDIO-2	10А Аудио, цифровые часы, BCM, выключатель внешнего зеркала с питанием
C/ LIGHTER	20А Прикуриватель, Передняя розетка
S/HTD DRI	10А Выключатель обогрева сиденья водителя (при наличии)
DRL	10А BCM (при наличии)
RR FOG LP	10А Реле заднего противо туманного фонаря
H/LP	10А Реле дальнего / ближнего света фар
FRT WIPER	25А Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя
BCM	10А BCM
HTR	10А Реле переднего / заднего вентилятора, Модуль управления передним / задним кондиционером, Реле вентилятора конденсатора, Электро хромное зеркало, Термо выключатель, Реле обогревателя PTC (D4CB), Электро магнитный клапан EGR (D4BH)
B/UP LP	10А Реле фонаря заднего хода, переключатель фонаря заднего хода, переключатель диапазона передачи
ABS	40А Блок управления ABS / ESP, переключатель ESP (D4CB)
T/SIG LP	10А Переключатель сиганлов поворота
A/BAG	10А Модуль управления SRS
A/BAG IND	10А Приборный щиток (индикация)
MODULE	10А Комбинация приборов, BCM, Модуль управления иммобил-ом (D4BH), Реле кондиционера (D4BH), Сопротивление генератора
ECU	10А Датчик скорости автомобиля, ECM, датчик воздушного потока (D4CB), топливный насос (D4BH), TCM, датчик предупреждения о топливном фильтре
START	10А Пусковое реле, реле охранной сигнализации
MIRR HTD	10А Модуль управления передним кондиционером, наружное зеркало с электроприводом и обогреватель левого / правого стекла
STOP LP	15А Выключатель стоп – сигнала
BWS	10А Зуммер
DR LOCK	20А Реле блокировки / разблокировки дверей
FRT FOG LP	10А Реле передних противотуманных фар
B/ALARM	10А Реле звукового сигнала охранной сигнализации
AUDIO-1 (POWER CONNECTOR)	15А Аудио
ROOM LP (POWER CONNECTOR)	10А Цифровые часы, Комбинация приборов, Подсветка LH / RH, Подножка LH / RH, Лампа багажного отделения, Выключатель освещения салона, Выключатель дверной сигнализации, Разъем канала передачи данных, BCM, Выключатель освещения косметического столика LH / RH, Подсветка потолочной консоли
HAZARD	15А Реле аварийной сигнализации, аварийный выключатель
FUEL LID	15А Реле лючка топливного бака
P/WDW LH	25А Главный выключатель электрического стекло подъемника, выключатель электрического стекло подъемника, левый
P/WDW RH	25А Главный выключатель электрического стекло подъемника, выключатель правого стекло подъемника

Расшифровка реле

• R1 – реле электро стекло подъёмников
• R2 – реле лючка заливной горловины

Так же с обратной стороны могут крепится следующие не съёмные реле: реле заднего вентилятора, реле заднего фонаря, реле переднего вентилятора, реле заднего обогревателя стекла.
