7. Замена предохранителей
Плавкие предохранители
Предохранитель ножевого типа
- Исправный предохранитель
- Сгоревший предохранитель
Предохранитель патронного типа
- Исправный предохранитель
- Сгоревший предохранитель
Мультипредохранитель
- Исправный предохранитель
- Сгоревший предохранитель*
Для защиты электрической системы автомобиля от выхода из строя в результате электрической перегрузки используются плавкие предохранители.
Данный автомобиль имеет две (или три) панели предохранителей. Одна располагается под панелью со стороны водителя, остальные – в отсеке двигателя возле аккумуляторной батареи. Если в Вашем автомобиле не работают какие-либо осветительные приборы, дополнительное электрооборудование или элементы управления, проверьте плавкий предохранитель соответствующей цепи. Если предохранитель перегорел, проводник внутри него будет расплавленным. Если электрическая система не работает, в первую очередь проверьте панель предохранителей, установленную со стороны водителя. Для замены сгоревшего плавкого предохранителя всегда используйте предохранитель того же номинала. Если после выполнения замены предохранитель повторно перегорел, это указывает на наличие неисправности элементов электрической системы. Прекратите использование соответствующей системы автомобиля и проконсультируйтесь с авторизованным дилером компании KIA.
Примечание: Используется три типа плавких предохранителей: лепестковые плавкие предохранители для слабых токов и патронные плавкие предохранители для сильных токов.
Внимание: Замена предохранителя. — Для замены плавкого предохранителя всегда используйте предохранитель того же номинала
— Установка предохранителя с большим номинальным током может привести к повреждению и возникновению пожара. — Запрещается даже временно устанавливать проволочные перемычки взамен соответствующих предохранителей. Это может привести к повреждению электрической проводки и возникновению пожара.
Внимание: Запрещается использовать отвертку или любой другой металлический предмет для извлечения предохранителей, поскольку это может вызвать короткое замыкание и повредить электрическую систему
Замена предохранителя, установленного на внутренней панели
1. Переведите ключ зажигания и все другие выключатели в положение «Выключено».
2. Откройте крышку панели предохранителей.
Предохранители и реле Kia Cerato 1 (LD), 2004 — 2009
С момента появления на рынке в 2006 году Сид несколько раз меняла модификации головного щитка. Первый была современным для своего времени, но аналоговым и монохромным. В 2010-ом приборка Kia Ceed пережила первую значительную трансформацию — щиток стал немного другим, рядом с лампочками появился жидкокристалический дисплей. Следующий этап изменений наступил в 2014 году, когда свет увидела панель Supervision ceed jt. Эта модификация, помимо жидкокристаллического дисплея получила цветные индикаторы. Вместе с тем, спортивную модификацию Сид оснастили полностью цифровой приборкой.

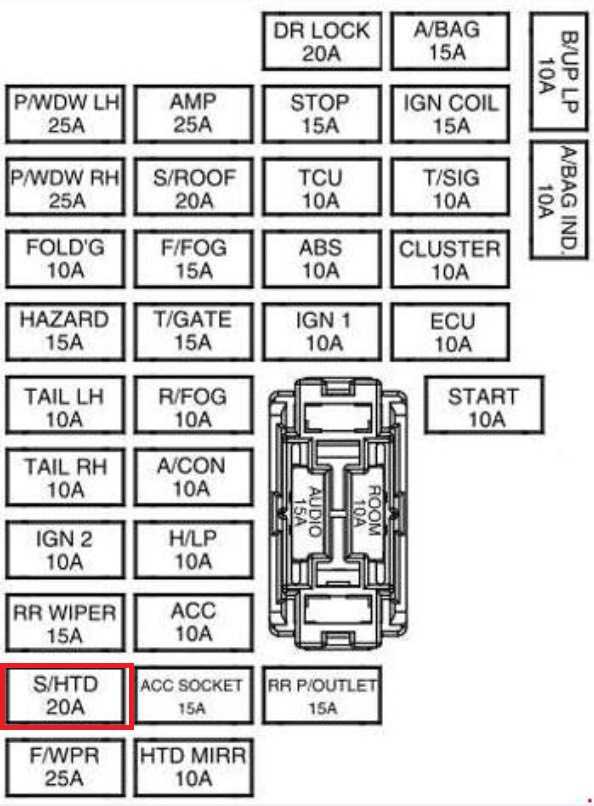

Схемы блока предохранителей
Приборная доска
Назначение предохранителей в щитке приборов
| Описание | Рейтинг усилителя | Защищенный компонент |
| ЗАДНИЙ дворник | 15А | Задний стеклоочиститель |
| H / LP (LH) | 10А | Фара (левая) |
| ПЕРЕДНИЙ дворник | 25А | Передний дворник |
| ВОЗДУХОДУВКА | 10А | воздуходувка |
| H / LP (RH) | 10А | Фара (правая) |
| S / КРЫША | 20А | Люк |
| СТОП LP | 15А | Стоп-сигнал |
| ЗАМОК C / DR | 20А | Центральный дверной замок |
| КАТУШКА ЗАЖИГАНИЯ | 15А | Катушка зажигания |
| АБС | 10А | АБС |
| B / UP LP | 10А | Резервный свет |
| ЗАПАСНОЙ | – | Запасной предохранитель |
| С / Зажигалка | 25А | Зажигалка |
| FOLD’G | 10А | Складывающееся наружное зеркало заднего вида |
| СИДЕНЬЕ HTD | 20А | Подогрев сиденья |
| AMP | 25А | Усилитель звука |
| FR FOG LP | 10А | Передняя противотуманная фара |
| ДХО | 10А | Дневной ходовой свет |
| ЭКЮ | 10А | Блок управления двигателем |
| Кластер | 10А | Кластер |
| P / WDW RH | 25А | Стеклоподъемник (правый) |
| АУДИО | 10А | Аудио |
| RR FOG LP | 10А | Задний противотуманный фонарь |
| IGN | 10А | Зажигание |
| СТЕКЛО HTD | 30А | Обогрев заднего стекла |
| СУМКА | 15А | Воздушная подушка |
| TCU | 10А | Автоматическая коробка передач |
| SNSR | 10А | Датчики |
| ЗАПАСНОЙ | – | Запасной предохранитель |
| MULT B / UP | 10А | Кластер, ETACS, кондиционер, часы, комнатная лампа |
| АУДИО | 15А | Аудио |
| P / WDW LH | 25А | Стеклоподъемник (слева) |
| HTD MIRR | 10А | Обогреватель наружных зеркал заднего вида |
| ХВОСТ LP (LH) | 10А | Тайликхт (слева) |
| ХВОСТ LP (RH) | 10А | Задний фонарь (правый) |
| ОПАСНОСТИ | 10А | Предупреждающий световой сигнал |
| T / SIG LP | 10А | Световой сигнал поворота |
| A / BAG IND | 10А | Предупреждение о подушке безопасности |
| НАЧАЛО | 10А | Запуск двигателя |
Моторного отсека
Версия 1
Версия 2
Только дизельный двигатель
Назначение предохранителей в моторном отсеке
| Описание | Рейтинг усилителя | Защищенный компонент |
| BATT_1 | 50А | Генератор, Аккумулятор |
| ЭБУ А | 30А | Блок управления двигателем |
| РАД | 30А | Вентилятор радиатора |
| COND | 30А | Вентилятор конденсатора |
| ЭБУ B | 10А | Блок управления двигателем |
| ЗАПАСНОЙ | – | Запасной предохранитель |
| РОГ | 10А | Рог |
| IGN1 | 30А | Зажигание |
| IGN2 | 40А | Зажигание |
| BATT_2 | 30А | Генератор, Аккумулятор |
| ОСНОВНОЙ | 120A / 150A (Дизель) | Генератор |
| MDPS | 80А | Рулевое колесо с усилителем |
| ABS1 | 40А | АБС |
| ABS2 | 40А | АБС |
| P / WDW | 30А | Стеклоподъемник |
| BLW | 40А | воздуходувка |
| ЗАПАСНОЙ | – | Запасной предохранитель |
| A / CON1 | 10А | Кондиционер |
| A / CON2 | 10А | Кондиционер |
| ЭБУ D | 10А | Блок управления двигателем |
| SNSR | 10А | Датчики |
| INJ | 15А | форсунка |
| ЭБУ C | 20А | Блок управления двигателем |
| ЗАПАСНОЙ | – | Запасной предохранитель |
| ЗАПАСНОЙ | – | Запасной предохранитель |
| РОГ | – | Реле звукового сигнала |
| ОСНОВНОЙ | – | Главное реле |
| ТОПЛИВНЫЙ НАСОС | – | Реле топливного насоса |
| РАД ВЕНТИЛЯТОР | – | Реле вентилятора радиатора |
| КОНД ВЕНТИЛЯТОР2 | – | Реле вентилятора конденсатора |
| ТОПЛИВО HTR | – | Реле подогревателя топливного фильтра |
| ВОЗДУХОДУВКА | – | Реле электродвигателя вентилятора |
| НАЧАЛО | – | Реле пускового двигателя |
| КОНД ВЕНТИЛЯТОР1 | – | Реле вентилятора конденсатора |
| A / CON | – | Реле кондиционера |
| Дизель: | ||
| PTC HTR1 | 40А | Нагреватель PTC 1 |
| ЗАГЛУШКА | 80А | Свеча накаливания |
| PTC HTR2 | 50А | Нагреватель PTC 2 |
| FFHS | 30А | Топливный фильтр |
| PTC HTR3 | 40А | Нагреватель PTC 3 |

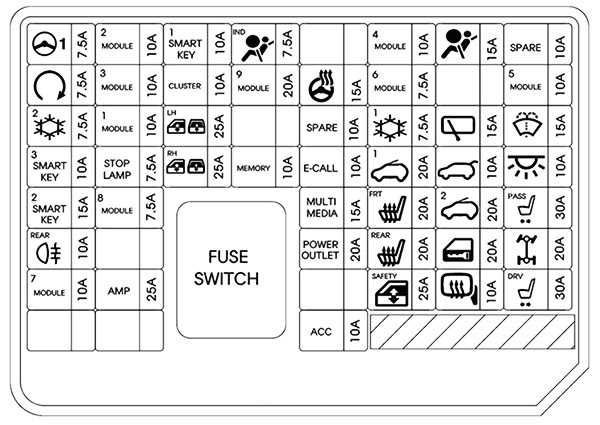

Схема блока предохранителей
Назначение предохранителей в моторном отсеке (2020 г.)
|
название |
Рейтинг усилителя |
Цепь защищена |
|---|---|---|
|
ALT |
150 А (G4FJ)180 А (G4NH) |
Генератор, соединительный блок E / R (предохранитель – MDPS (сервопривод рулевого управления), ESC (электронный контроль устойчивости) 1, ESC (электронный контроль устойчивости) 2) |
|
MDPS |
80 А |
Блок MDPS (сервопривод рулевого управления) |
|
В 5 |
60 А |
Блок печатной платы (реле управления двигателем, предохранитель – ECU3, ECU4, HORN, A / C) |
|
В 2 |
60 А |
Соединительный блок ICU (IPS (1CH), модуль управления IPS) |
|
В 3 |
60 А |
Соединительный блок ICU (модуль управления IPS) |
|
В 4 |
50 А |
Распределительный блок ICU (предохранитель – P / WINDOW LH, P / WINDOW RH, ОТКРЫТЫЙ ЗАДНИЙ ДВЕРЬ, ЛЮК, AMP, S / HEATER FRT, P / SEAT (DRV), P / SEAT (PASS) |
|
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР |
60 А |
G4FH: Реле вентилятора охлаждения №1 |
|
ЗАДНИЙ ОБОГРЕВАТЕЛЬ |
40 А |
Реле заднего обогревателя |
|
ВОЗДУХОДУВКА |
40 А |
Реле вентилятора |
|
IG1 |
40 А |
Без смарт-ключа: переключатель зажигания со смарт-ключом: соединительный блок E / R (реле PDM (ACC) №2, реле PDM (IG1) №3) |
|
IG2 |
40 А |
Без смарт-ключа: переключатель зажигания, реле запуска №1 со смарт-ключом: соединительный блок E / R (реле PDM (IG2) №4), реле запуска №1 |
|
НАГРЕВАТЕЛЬ PTC 1 |
50 А |
Реле PTC нагревателя №1 |
|
НАГРЕВАТЕЛЬ PTC 2 |
50 А |
Реле PTC нагревателя №2 |
|
ABS1 |
40 А |
Модуль ESC (электронный контроль устойчивости), модуль управления ABS (антиблокировочная тормозная система), многоцелевой контрольный разъем |
|
ABS2 |
40 А |
Модуль ESC (электронный контроль устойчивости), модуль управления ABS (антиблокировочная тормозная система) |
|
РОЗЕТКА 1 |
40 А |
Реле розетки |
|
РОЗЕТКА 2 |
20 А |
Передняя розетка, правая |
|
РОЗЕТКА 3 |
20 А |
Задняя розетка |
|
МАСЛЯНЫЙ НАСОС |
40 А |
Электронный масляный насос |
|
ВАКУУМНЫЙ НАСОС |
20 А |
Электрический вакуумный насос |
|
TCU1 |
15 А |
TCM (модуль управления коробкой передач) |
|
H / LAMP HI |
10 А |
Реле фар (дальнего света) |
|
ТОПЛИВНЫЙ НАСОС |
20 А |
Реле топливного насоса |
|
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР |
40 А |
G4NH: Реле вентилятора охлаждения №1 / №2 |
|
В 1 |
40 А |
Распределительный блок ICU (реле долговременной блокировки нагрузки, предохранитель-тормозной выключатель, МОДУЛЬ 1, IBU1, AIR BAG2, DOOR LOCK, S / HEATER RR) |
|
DCT1 |
40 А |
TCM (модуль управления коробкой передач) |
|
DCT2 |
40 А |
TCM (модуль управления коробкой передач) |
|
ECU3 |
15 А |
GAMMA 1.6L T-GDI: ECM (модуль управления двигателем)NU 2.0L MPI: PCM (модуль управления силовой передачей) |
|
ECU4 |
15 А |
GAMMA 1.6L T-GDI: ECM (модуль управления двигателем)NU 2.0L MPI: PCM (модуль управления силовой передачей) |
|
РОГ |
15 А |
Реле звукового сигнала |
|
A / C |
10 А |
Реле A / C COMP |
|
КАТУШКА ЗАЖИГАНИЯ |
20 А |
Катушка зажигания # 1 / # 2 / # 3 / # 4 |
|
СЕНСОР3 |
10 А |
Соединительный блок E / R (реле топливного насоса) |
|
ИНЖЕКТОР |
15 А |
NU 2.0L MPI: инжектор №1 / №2 / №3 / №4 |
|
ECU2 |
10 А |
GAMMA 1,6L T-GDI: ECM (блок управления двигателем) |
|
СЕНСОР1 |
15 А |
Датчик кислорода (вверх / вниз) |
|
СЕНСОР2 |
10 А |
Реле A / C COMP, клапанзакрытия адсорбера , GAMMA 1.6L T-GDI: масляный регулирующий клапан №1 / №2, электромагнитный клапан управления продувкой, соединительный блок E / R (реле охлаждающего вентилятора №1), турбонаддувNU 2.0L MPI: PCM (модуль управления силовой передачей) |
|
ABS3 |
10 А |
Модуль ESC (электронный контроль устойчивости), модуль управления ABS (антиблокировочная тормозная система), разъем канала передачи данных, разъем универсальной проверки |
|
ECU5 |
10 А |
GAMMA 1.6L T-GDI: ECM (модуль управления двигателем)NU 2.0L MPI: PCM (модуль управления силовой передачей) |
|
СЕНСОР4 |
15 А |
GAMMA 1.6L T-GDI: электрический вакуумный насосNU 2.0L MPI: электронный масляный насос |
|
TCU2 |
15 А |
GAMMA 1.6L T-GDI: TCM (модуль управления трансмиссией), переключатель диапазона трансмиссииNU 2.0L MPI: переключатель диапазона трансмиссии |
Блоки под капотом
Основной блок
Расположен с левой стороны моторного отсека, рядом с аккумулятором.
Вариант 1
Фото пример
Схема с обозначением
Назначение
| ВАТТ 2 | 50А Распределительная коробка l/P (реле – задние габаритные огни, предохранители -TAIL LH 10A.TAIL RH 10А, S/ROOF 20А, AMP 25А, DR LOCK 20A, STOP 15A, T/GATE 15A, F/FOG 15A, R/FOG 10A, соединители питания – ROOM 10A, AUDIO 15A) |
| ВАТТ 1 | 50А Распределительная коробка l/P (реле – сервопривод стекол, предохранители – P/WDW LH 25А, P/WDW RH 25А, FOLD’G 10А, HAZARD 15А) |
| C/FAN | 30А Реле вентилятора компрессора (верх.), реле вентилятора компрессора (нижн.) |
| MAIN | 150А Генератор, предохранители (ABS 2 40А, ABS 1 40А, RR НТО 40А, BLW 40А, MDPS 80А, A/CON 10А, DSL 150А) |
| ABS 2 | 40А Модуль управления АБС, модуль управления ESP |
| ABS 1 | 40А Модуль управления АБС, модуль управления ESP |
| RRHTD | 40А Распределительная коробка I/Р (реле обогревателя заднего стекла) |
| BLW | 40А Реле вентилятора |
| MDPS | 80А Модуль управления EPS |
| DSL | 150А Блок реле и плавких предохранителей DSL (GLOW 80А, РТС 1 50А, РТС 2 50А, РТС 3 50А) |
| IGN 2 | 40А Выключатель зажигания, пусковое реле |
| ECU А | 30А Главное реле, ECU В10А |
| F/PUMP | 20А G4FC: Реле топливного насоса |
| F/FILTER HTR | 30А D4FB: Реле нагревателя топливного фильтра |
| IGN 1 | 40А Выключатель зажигания |
| H/LPHI | 20А Реле передних фар (дальнего света) |
| H/LPLO | 20А Реле передних фар (ближнего света) |
| HORN | 10А Реле звукового сигнала |
| HORN | 10А Реле звукового сигнала |
| H/LP LO RH | 10А Правая передняя фара |
| H/LP LO LH | 10А Левая передняя фара, приборная панель (инд. ближнего света) |
| ECU В | 10А D4FB: TCM G4FC: ECM, PCM |
| ECU 3 | 10А D4FB:Регулирующий клапан давления топлива |
| ECU 2 | 10А D4FB: Выключатель стоп-сигнала |
| ECU 1 | 20А D4FB: ЕСМ G4FC: ECM, PCM |
| INJECTOR | 15А D4FB:Блок реле и плавких предохранителей DSL (Glow Relay, PTC 1 Relay, PTC 2 Relay, PTC 3 Relay), датчик положения распределительного вала, электропривод рециркуляции отработавших газов (EGR), привод турбо нагнетателя с изменяемой геометрией (VGT), модуль иммобилайзера G4FC: Форсунки № 1~4, привод управления холостым ходом, модуль иммобилайзера, реле топливного насоса |
| SENSOR | 10А D4FB: Реле кондиционера, реле вентилятора компрессора (верх./ нижн.), кислородный датчик, реле нагревателя воздуха G4FC ECM |
| A/CON | 10А Реле кондиционера |
| DRL OFF | 10А ВСМ |

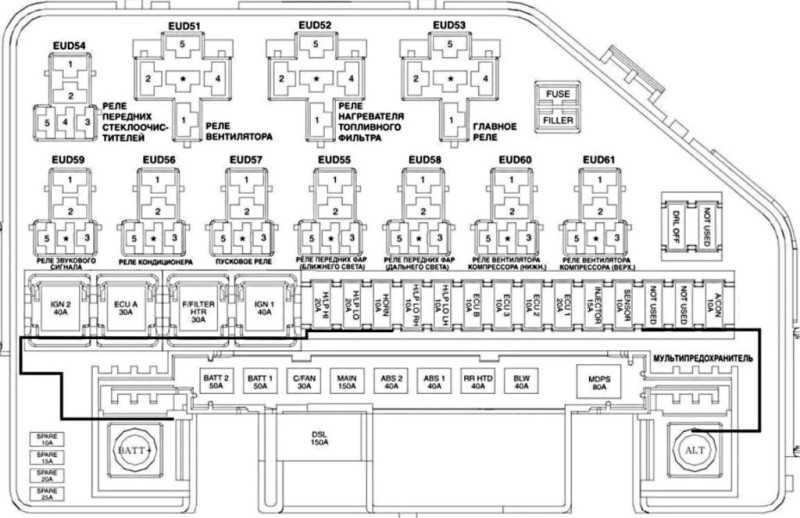

Вариант 2
Схема
Расшифровка
| B+ 1 | 50А Распределительная коробка I / P (реле стекло подъёмника, предохранители – P / WDW LH 25A, P / WDW RH 25A, PDM 2 10A, ОПАСНОСТЬ 15A) |
| INVERTER | 50А Инвертор масляного насоса |
| ALT | 125А Генератор, предохранитель (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A / CON 10A) |
| ABS 1 | 40А Модуль ESC |
| ABS 2 | 40А Модуль ESC |
| RR HTD | 40А Распределительная коробка I / P (реле заднего обогрева) |
| BLOWER 1 | 40А Реле вентилятора |
| MDPS 1 | 80А Модуль управления EPS |
| IG 2 | 40А Замок зажигания, блок реле PDM (IG 1 Realy), реле запуска |
| IG 1 | 40А Замок зажигания, релейная коробка PDM (IG 2 Realy) |
| ECU 1 | 30А Реле управления двигателем |
| H/LP | 20А Реле фар |
| C/FAN | 30А Реле вентилятора кондиционера |
| B+2 | 50А Распределительная коробка I / P (реле задних фонарей, предохранитель – TAIL LP LH 10A, TAIL LP RH 10A, SUNROOF 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T / GATE OPEN 15A, (FOG LP FRT) 15A, питание Разъем – ROOM LP 10A, МОДУЛЬ 15A) |
| F/PUMP | 15А Реле топливного насоса |
| PDM | 25А PDM, модуль управления Smart Key |
| SEAT HEATER | 20А Обогрев сидений водителя, Обогрев сидений пассажиров |
| ECU 2 | 15А PCM / ECM |
| TCU | 20А PCM |
| H/LP HI | 20А Реле фар |
| HORN | 10А Реле сигнала |
| DEDICATE DRL | 10А BCM |
| BLOWER 2 | 10А Модуль управления кондиционером (Авто) |
| SENSOR 1 | 10А Датчик положения распределительного вала № 1 / № 2, масляный регулирующий клапан № 1 / № 2, клапан управления канистрой, реле кондиционера, модуль иммобилайзера |
| SENSOR 2 | 10А C / Fan Hl / Low Relay, Инжектор № 1 – № 4 |
| IGN COIL | 15А Катушка зажигания № 1 ~ № 4, конденсатор |
| ECU 3 | 20А PCM / ECM |
| SENSOR 3 | 15А Датчик кислорода (вверх / вниз), реле топливного насоса, электромагнитный клапан управления продувкой, электромагнитный клапан с переменным расходом воздуха |
| H/LP LH | 10А Левая передняя фара |
| H/LP RH | 10А Правая передняя фара |
| HTD STRG | 15А Обогрев руля |
| WIPER | 10А PCM |
| B/UP LP (AP) | 10А Электро хромное зеркало, задний комбинированный фонарь левой / правой стороны, комбинация приборов, A / V и навигационное головное устройство, аудио |
| MDPS2 | 10А Модуль управления EPS |
| A/CON | 10А Реле компрессора кондиционера |
Дополнительный блок
Устанавливается на модели Киа Соул с дизельным двигателем.
Тут находятся элементы отвечающие за работу дополнительного подогрева и свечей накала.
На этом всё. А если Вам есть чем дополнить материал, пишите в комментарии.
В багажнике
Положение блокировки.
На фото пример.
| Схема элементов карнавального блока багажника 2 | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| 1 | Реле обогрева заднего стекла | |
| F1 | Центральный замок | ветры |
| F2 | 25 | |
| F3 | 25 | |
| F4 | Стеклоочиститель заднего стекла | 10/15 |
| F5 | Блок управления электрооборудованием задней двери | тридцать |
| F6 | тридцать | |
| F7 | Лючок / крышка топливного бака | 15 |
| F8 | Разъем питания для аксессуаров | 15 |
| F9 | 15 | |
| F10 | тридцать | |
| F11 | Обогрев заднего стекла | 25 |
| F12 | Электрические стеклоподъемники для задних и задних боковых окон | 10 |
| F13 | 7,5 | |
| Описание маркировки внутри крышки багажника. | ||
| Код | Деловое свидание, встреча | Ток, А |
| RR D / БЛОК | Реле закрывания раздвижной двери, реле отпирания сдвижной двери, привод замка раздвижной двери, привод замка задней двери | ветры |
| Стеклоочиститель RR | Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя | 15 |
| RR DEFOG | Реле обогрева заднего стекла, обогрев заднего стекла | 25 |
| ЭЛЕКТРИЧЕСКАЯ ЗАДНЯЯ ДВЕРЬ | Электрический модуль крышки багажника | тридцать |
| P / КВАРТАЛ | Реле открывания заднего стеклоподъемника с сервоприводом, реле закрытия заднего стеклоподъемника с сервоприводом, двигатель заднего откидного стекла с сервоприводом | 10 |
| RR P / WIN-RH | Реле стеклоподъемника стекла раздвижной двери (справа), электродвигатель стеклоподъемника стекла раздвижной двери (справа) | 25 |
| RR P / WIN-LH | Реле стеклоподъемника стекла раздвижной двери (слева), электродвигатель стеклоподъемника стекла раздвижной двери (слева) | 25 |
| PSD-RH | Модуль раздвижной двери с электроприводом (правый) | тридцать |
| PSD-LH | Модуль раздвижной двери с электроприводом (левый) | тридцать |
| БАГАЖ | Габаритный свет, кулисный переключатель, фонарь задней двери | 7,5 |
| ТОПЛИВНАЯ ДВЕРЬ | Реле крышки топливного бака, регулятор крышки топливного бака | 15 |
| RR P / OTLT-LH | Разъем питания сзади (слева) | 15 |
| RR P / OTLT-RH | Разъем питания сзади (справа) | 15 |
| ЗАДНЕЕ РЕЛЕ DEFOG | Реле обогревателя заднего стекла |
Блоки под капотом
Основной блок
Расположен с левой стороны моторного отсека, рядом с аккумулятором.
Вариант 1
Схема с обозначением
p, blockquote 16,0,0,0,0 —>
| ВАТТ 2 | 50А Распределительная коробка l/P (реле — задние габаритные огни, предохранители -TAIL LH 10A.TAIL RH 10А, S/ROOF 20А, AMP 25А, DR LOCK 20A, STOP 15A, T/GATE 15A, F/FOG 15A, R/FOG 10A, соединители питания — ROOM 10A, AUDIO 15A) |
| ВАТТ 1 | 50А Распределительная коробка l/P (реле — сервопривод стекол, предохранители — P/WDW LH 25А, P/WDW RH 25А, FOLD’G 10А, HAZARD 15А) |
| C/FAN | 30А Реле вентилятора компрессора (верх.), реле вентилятора компрессора (нижн.) |
| MAIN | 150А Генератор, предохранители (ABS 2 40А, ABS 1 40А, RR НТО 40А, BLW 40А, MDPS 80А, A/CON 10А, DSL 150А) |
| ABS 2 | 40А Модуль управления АБС, модуль управления ESP |
| ABS 1 | 40А Модуль управления АБС, модуль управления ESP |
| RRHTD | 40А Распределительная коробка I/Р (реле обогревателя заднего стекла) |
| BLW | 40А Реле вентилятора |
| MDPS | 80А Модуль управления EPS |
| DSL | 150А Блок реле и плавких предохранителей DSL (GLOW 80А, РТС 1 50А, РТС 2 50А, РТС 3 50А) |
| IGN 2 | 40А Выключатель зажигания, пусковое реле |
| ECU А | 30А Главное реле, ECU В10А |
| F/PUMP | 20А G4FC: Реле топливного насоса |
| F/FILTER HTR | 30А D4FB: Реле нагревателя топливного фильтра |
| IGN 1 | 40А Выключатель зажигания |
| H/LPHI | 20А Реле передних фар (дальнего света) |
| H/LPLO | 20А Реле передних фар (ближнего света) |
| HORN | 10А Реле звукового сигнала |
| HORN | 10А Реле звукового сигнала |
| H/LP LO RH | 10А Правая передняя фара |
| H/LP LO LH | 10А Левая передняя фара, приборная панель (инд. ближнего света) |
| ECU В | 10А D4FB: TCM G4FC: ECM, PCM |
| ECU 3 | 10А D4FB:Регулирующий клапан давления топлива |
| ECU 2 | 10А D4FB: Выключатель стоп-сигнала |
| ECU 1 | 20А D4FB: ЕСМ G4FC: ECM, PCM |
| INJECTOR | 15А D4FB:Блок реле и плавких предохранителей DSL (Glow Relay, PTC 1 Relay, PTC 2 Relay, PTC 3 Relay), датчик положения распределительного вала, электропривод рециркуляции отработавших газов (EGR), привод турбо нагнетателя с изменяемой геометрией (VGT), модуль иммобилайзера G4FC: Форсунки № 1
4, привод управления холостым ходом, модуль иммобилайзера, реле топливного насоса |
| SENSOR | 10А D4FB: Реле кондиционера, реле вентилятора компрессора (верх./ нижн.), кислородный датчик, реле нагревателя воздуха G4FC ECM |
| A/CON | 10А Реле кондиционера |
| DRL OFF | 10А ВСМ |
Вариант 2
Расшифровка
p, blockquote 20,0,0,0,0 —>
| B+ 1 | 50А Распределительная коробка I / P (реле стекло подъёмника, предохранители — P / WDW LH 25A, P / WDW RH 25A, PDM 2 10A, ОПАСНОСТЬ 15A) |
| INVERTER | 50А Инвертор масляного насоса |
| ALT | 125А Генератор, предохранитель (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A / CON 10A) |
| ABS 1 | 40А Модуль ESC |
| ABS 2 | 40А Модуль ESC |
| RR HTD | 40А Распределительная коробка I / P (реле заднего обогрева) |
| BLOWER 1 | 40А Реле вентилятора |
| MDPS 1 | 80А Модуль управления EPS |
| IG 2 | 40А Замок зажигания, блок реле PDM (IG 1 Realy), реле запуска |
| IG 1 | 40А Замок зажигания, релейная коробка PDM (IG 2 Realy) |
| ECU 1 | 30А Реле управления двигателем |
| H/LP | 20А Реле фар |
| C/FAN | 30А Реле вентилятора кондиционера |
| B+2 | 50А Распределительная коробка I / P (реле задних фонарей, предохранитель — TAIL LP LH 10A, TAIL LP RH 10A, SUNROOF 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T / GATE OPEN 15A, (FOG LP FRT) 15A, питание Разъем — ROOM LP 10A, МОДУЛЬ 15A) |
| F/PUMP | 15А Реле топливного насоса |
| PDM | 25А PDM, модуль управления Smart Key |
| SEAT HEATER | 20А Обогрев сидений водителя, Обогрев сидений пассажиров |
| ECU 2 | 15А PCM / ECM |
| TCU | 20А PCM |
| H/LP HI | 20А Реле фар |
| HORN | 10А Реле сигнала |
| DEDICATE DRL | 10А BCM |
| BLOWER 2 | 10А Модуль управления кондиционером (Авто) |
| SENSOR 1 | 10А Датчик положения распределительного вала № 1 / № 2, масляный регулирующий клапан № 1 / № 2, клапан управления канистрой, реле кондиционера, модуль иммобилайзера |
| SENSOR 2 | 10А C / Fan Hl / Low Relay, Инжектор № 1 — № 4 |
| IGN COIL | 15А Катушка зажигания № 1
№ 4, конденсатор |
| ECU 3 | 20А PCM / ECM |
| SENSOR 3 | 15А Датчик кислорода (вверх / вниз), реле топливного насоса, электромагнитный клапан управления продувкой, электромагнитный клапан с переменным расходом воздуха |
| H/LP LH | 10А Левая передняя фара |
| H/LP RH | 10А Правая передняя фара |
| HTD STRG | 15А Обогрев руля |
| WIPER | 10А PCM |
| B/UP LP (AP) | 10А Электро хромное зеркало, задний комбинированный фонарь левой / правой стороны, комбинация приборов, A / V и навигационное головное устройство, аудио |
| MDPS2 | 10А Модуль управления EPS |
| A/CON | 10А Реле компрессора кондиционера |
Дополнительный блок
Устанавливается на модели Киа Соул с дизельным двигателем.
Тут находятся элементы отвечающие за работу дополнительного подогрева и свечей накала.
На этом всё. А если Вам есть чем дополнить материал, пишите в комментарии.
В салоне
Блок расположен со стороны водителя под панелью приборов.
На фото пример.
| Схема элементов в салонном блоке | ||
|---|---|---|
| № | Описание | Ток, А |
| F1 | 15 | |
| F2 | 7,5 | |
| F3 | 7,5 | |
| F4 | Диагностический разъем (DLC) | 7,5 |
| F5 | 15 | |
| F6 | Усилитель руля | 10 |
| F7 | 7,5 | |
| F8 | 7,5 | |
| F9 | 7,5 | |
| F10 | Система регулировки педали | 15 |
| F11 | Подсветка комбинации приборов | 7,5 |
| F12 | 15 | |
| F13 | Индикатор SRS | 7,5 |
| F14 | 7,5 | |
| F15 | Аудио усилитель | 25 |
| F16 | 7,5 | |
| F17 | Обогрев сиденья | ветры |
| F18 | ветры | |
| F19 | 7,5 | |
| F20 | Электрооборудование люка | 25 |
| F21 | тридцать | |
| F22 | Брюшные мышцы | 7,5 |
| F23 | тридцать | |
| F24 | тридцать | |
| F25 | 15 | |
| Расшифровка элементов внутри крышки блока. | ||
| Код | Деловое свидание, встреча | Ток, А |
| АУДИО | Аудиосистема, подсветка подставки для ног | 15 |
| ОБЪЕМ ПАМЯТИ | Модуль климат-контроля, часы, панель приборов, бортовой компьютер, модуль передней зоны, модуль раздвижной двери с электроприводом, модуль задней двери с электроприводом, модуль двери водителя, модуль двери переднего пассажира, модуль сиденья водителя с электроприводом, блок системы памяти положения водителя | 7,5 |
| VRS | Модуль рулевой рубки с регулируемым ходом стеллажа, кнопка управления рулевой рубкой с регулируемым ходом стеллажа | 10 |
| IG2-1 | Модуль управления кондиционером, многофункциональный переключатель, внутренний блок реле, зеркало ECM, датчик дождя, обогрев сидений | 7,5 |
| IG2-2 | Кнопка климат-контроля в задней части салона, модуль передней зоны, модуль раздвижной двери с электроприводом, модуль задней двери с электроприводом, модуль двери водителя, модуль двери переднего пассажира, модуль сиденья водителя с электроприводом, блок памяти положения водителя | 7,5 |
| OBD-II | OBD-II, диагностический разъем | 7,5 |
| КОМНАТА | Дополнительное зеркало, местное освещение, потолок, выключатель внутреннего освещения, модуль климат-контроля | 7,5 |
| K / LOCK | Электромагнитный замок с ключом | 7,5 |
| ИЛЛЮМИ | Освещение приборной панели | 7,5 |
| AMP | Усилитель звука | 25 |
| СИДЕНЬЯ ТЕПЛЫЕ | Блок внутренних реле (обогрев сидений) | ветры |
| ЛЮК | Модуль люка | 25 |
| DDM | Модуль двери водителя | тридцать |
| TPMS | Система контроля давления в шинах | 7,5 |
| ПЕДАЛЬ | Реле педали питания (не только для системы памяти пассажира) | 15 |
| P / ВЫХОД 1 |
Розетка (передняя) | 15 |
| ЖОПА P / СИДЕНЬЕ |
Модуль сиденья переднего пассажира, электрически регулируемый | ветры |
| ДРВ P / СИДЕНЬЕ |
Модуль сиденья водителя с электрорегулировкой | тридцать |
| ADM | Модуль двери переднего пассажира | тридцать |
| АКК | Аудиосистема, часы, переключатель управления и складывающееся наружное зеркало заднего вида | 7,5 |
| P / ВЫХОД 2 |
Предохранитель прикуривателя Carnival, розетка | 15 |
| НАЧИНАТЬ | Реле стартера | 7,5 |
| ВОЗДУШНАЯ ПОДУШКА IND |
Группа инструментов | 7,5 |
| ITA | Переключатель рычага автоматического переключения передач, датчик скорости автомобиля, переключатель блокировки, модуль управления трансмиссией, датчик скорости карданного вала, датчик скорости выходного вала, переключатель света заднего хода, топливный фильтр | 7,5 |
| IG1 | Бортовой компьютер, зуммер (система предупреждения о реверсе), комбинация приборов, выключатель ESP, датчик температуры окружающей среды, генератор | 7,5 |
| Брюшные мышцы | Модуль управления ABC, модуль управления ESP, датчик рыскания, датчик угла поворота рулевого колеса | 7,5 |
| ВОЗДУШНАЯ ПОДУШКА | Модуль управления подушками безопасности | 15 |
| ГЕНЕРАТОР | Реле генератора | |
| ШУНТ | Шунт |
Внутренний блок предохранителей Расположение: 2014-2019 Kia Soul
На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Kia Soul 2014 года в дополнение к расположению на схеме панели предохранителей. Электрические компоненты, такие как фонарь для карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Если ваша Душа испытывает проблемы с электричеством, вы всегда должны сначала проверять предохранители, потому что их относительно легко проверить и дешево заменить.У некоторых Kias есть несколько внутренних блоков предохранителей, в том числе в багажнике — видео выше покажет вам, где находится внутренний блок предохранителей вашей Души 2014 года. Если у вашей Души много опций, таких как люк, навигация, подогрев сидений и т. Д., Тем больше у нее предохранителей. Некоторые компоненты могут иметь несколько предохранителей, поэтому убедитесь, что вы проверили все предохранители, которые связаны с рассматриваемым компонентом.
Если вам нужно заменить перегоревший предохранитель в вашей Душе, убедитесь, что вы заменили его на тот, который имеет ту же силу тока, что и перегоревший предохранитель.Если проверка и замена предохранителя для рассматриваемого компонента не помогли, мы рекомендуем обратиться за помощью к проверенному профессиональному механику. Они должны быть в состоянии выяснить, нужно ли заменить компонент, возникло короткое замыкание или другая проблема с вашей Душой.
Процесс снятия и замены
Для замены предохранителей вам потребуются:
- отвертка Филлипс;
- пинцет (закреплен в моторном отсеке);
- фиксированный ключ: 10 мм.
Под капотом
Порядок действий следующий:
- Выключите зажигание, остановите автомобиль.
- Снимите клемму с «-» полюса аккумуляторной батареи.
- Откройте крышку блока, нажав на защелку сбоку от левой фары.
- Снимите пинцет с крышки.
- Вытащите перегоревший предохранитель пинцетом. Если необходимо заменить предохранители, защищающие цепи генератора и электроусилителя рулевого управления (№ 9 и 10), отверните 2 крепежных винта крестовой отверткой и извлеките их.
- Установите запасные или новые детали.
- Закрываем блок, ставим терминал.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Passenger compartment
Located at the end of the dashboard behind the protective cover.
Diagram
Assignment
| P / WDW LH | 25A Main switch for electric glass lifts, switch for electric glass lifts, rear left door |
| P/WDW RH | 25A Main switch for electric glass of lifts, switch for electric glass of rear right door lifter, switch for electric glass of passenger’s door |
| PDM 2 | 10A Start / stop switch, PDM, key fob holder |
| FOLD’G | 10A Data connector, power switch for exterior mirrors |
| HAZARD | 15A Hazard Relay, One Touch Direction Indicator Interrupt, Hazard Switch |
| TAIL LH | 10A License plate lamps, rear left combination lamp, left front headlight |
| TAIL RH | 10A Rear right combination lamp, right headlight, illumination |
| IG 2 | 10A BCM, headlight range control switch, left / right headlight range control actuator, roof sunroof control unit |
| RR WIPER | 15A Instrument panel junction box (rear wiper relay), multi-function switch, rear wiper motor |
| F/WPR | 25A Electric front wiper motor, multi-function switch, fuse box and relay M / O (relay 10) |
| AMP | 25A With ISG: ISG low voltage DC to DC converter (amplifier) Without ISG: amplifier |
| S/ROOF | 20A Top hatch control unit |
| F / FOG | 15A Front fog lamp relay |
| T/GATE | 15A Trunk lid relay, diagnostic socket |
| R / FOG | 10A Rear fog lamp relay |
| A / CON | 10A Air conditioning control unit, engine compartment relay and fuse box (relay 1, relay 5, relay 6), DSL relay and fuse box (PTK2 relay, PTK3 relay) |
| H/LP | 10A PDM (Low Beam Relay) |
| ASS | 10A PDM, audio system, amplifier, low voltage dc to dc ISG (audio / amplifier), decorative lighting module, BCM, electronic key control unit, electric door mirror switch |
| ACC SOCKET | 15A Front power outlet, cigarette lighter |
| HTD MIRR | ECM / PCM, Driver / Passenger Power Mirror Motor, A / C Control Module |
| DR LOCK | Door lock relay, door unlock relay, double lock relay |
| STOP | 15A Brake light switch, brake light relay, engine compartment relay and fuse box (relay 8, multi-functional diagnostic socket) |
| TCU | 10A Vehicle speed sensor (manual transmission), gearbox range switch (automatic transmission), BUT (G4FC / G4FD), ATM lever indicator |
| SECTION | 10A ESP switch, steering angle sensor, ABS / ESP control unit, multi-functional diagnostic socket |
| IG 1 | 10A Engine Compartment Relay and Fuse Box (Relay 8, Relay 9), Brake Light Switch, Oil Pump Inverter, Parking Assist Box, Front Left / Right Seat Heater, Low Voltage DC to DC ISG (Audio / Amplifier ), front left / right seat heater switch, seat belt reminder unit, electro chrome mirror, SBR indicator, reverse parking assist buzzer, ISG switch, tire pressure monitor |
| RR P/OUTLET | 15A Rear power outlet, cigarette lighter |
| A/BAG | 15A SRS control unit, passenger airbag indicator |
| IGN COIL | 15A G4FC / G4FD: Ignition coil # 1 ~ 4, capacitor |
| T / SIG | 10A Hazard Switch, Multi Function Switch |
| CLUSTER | 10A BCM, air conditioning control unit, PDM, electronic key control unit, instrument cluster |
| ECU | 10A ECM / PCM, air flow sensor, under-hood fuse / relay box (relay 2), fuel filter warning sensor |
| START | 10A PDM, Transmission Range Switch, Ignition Lock Switch, ECM / PCM |
| B/UP LP | 10A Reversing light switch |
| A/BAG IND | 10A Instrument cluster (indicators) |
| AUDIO | 15A HF receiver, with ISG: Low-voltage DC / DC converter ISG system (audio system), without ISG: Audio system |
| ROOM | 10A BCM, ignition and door switch, instrument cluster, tire pressure monitor module, air conditioning control unit, sun visor lamp, center light, directional light, power outside mirror switch, trunk light |
Behind the fuse box, under the panel, a separate relay unit of the power distribution module is installed, which is responsible for the start / stop button and its illumination.
