Замена предохранителей

Возникают моменты, когда скачок напряжения в электрической цепи настолько сильный, что предохранитель не справляется с поставленной задачей и перегорает. В этом случае потребуется произвести замену детали. Перед тем, как приступать к основным работам, рекомендуется учесть несколько правил:

Прежде всего, перед проведением замены предохранителя требуется выключить зажигание и отсоединить клеммы аккумулятора. Это обеспечит безопасное проведение работ – владельца авто не ударит током.
Не рекомендуется заменять предохранитель на элемент, не подходящий по назначению и маркировке. Это может привести не только к нарушению функционирования электрической цепи, но даже к возгоранию всей машины..
Замену требуется осуществлять с помощью специального пинцета. Также не стоит использовать инструменты с металлическими наконечниками, чтобы не повредить целостность цепи.

Последовательность действий по замене предохранителя представлена следующим образом:

Сначала отключают зажигание.
После этого демонтируют крышку блока. Для этого потребуется использовать специальный инструмент, так как крепление крышки осуществляется с помощью винтов и дополнительных фиксирующих элементов.

Затем осматривают содержимое блока на наличие неисправного предохранителя. Если такой есть, его корпус будет темнее остальных. Это является признаком того, что предохранитель перегорел.

С помощью пинцета вынимают предохранитель из блока и на его место устанавливают новый.
Монтируют крышку обратно.
Подключают аккумулятор и включают зажигание.

Если проблема была решена, автомобиль будет работать исправно. В противном случае рекомендуется обратиться за помощь к профессиональным мастерам на СТО. Стоит отметить, что замену предохранителя может осуществить каждый владелец транспортного средства. Работа не представляет собой ничего сложного.

В результате следует сказать, что Тойота Прадо 150 – это автомобиль японского производства с двумя блоками предохранителей и реле, каждый из которых оборудован несколькими элементами.

Данные детали обеспечивают бесперебойную работу электрических цепей устройств, датчиков и механизмов всего автомобиля. В случае неисправности предохранителя или реле требуется незамедлительно провести замену элемента.

Предохранители автомобиля — часть комплектации современной машины. Они отвечают за защиту, сохранность электроприборов и узлов авто от перегрузок, замыканий, других повреждений, беря на себя удар. Тойота Ленд Крузер Прадо 150 имеет два комплекта предохранителей: основной и монтажный. Они включают десятки элементов, предотвращающих поломку.

Блок в салоне

Основой блок предохранителей в салоне находится под панелью приборов.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

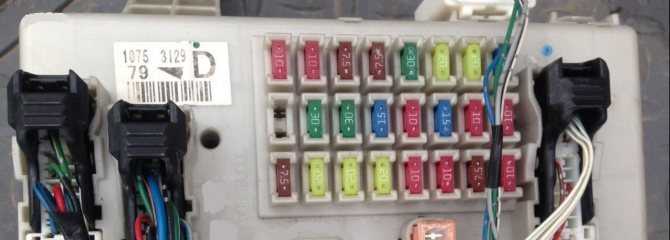

Фото пример исполнения

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

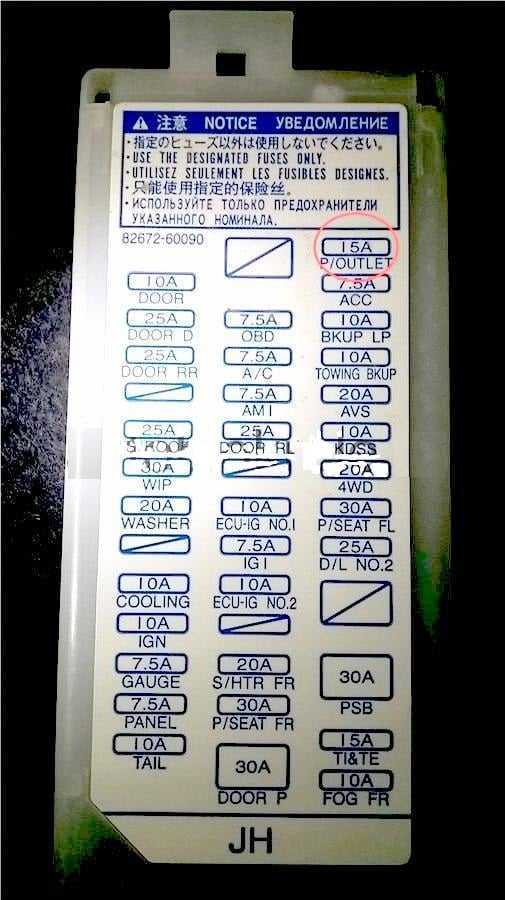

Схема с крышки блока

p, blockquote 8,0,1,0,0 —>

p, blockquote 9,0,0,0,0 —>

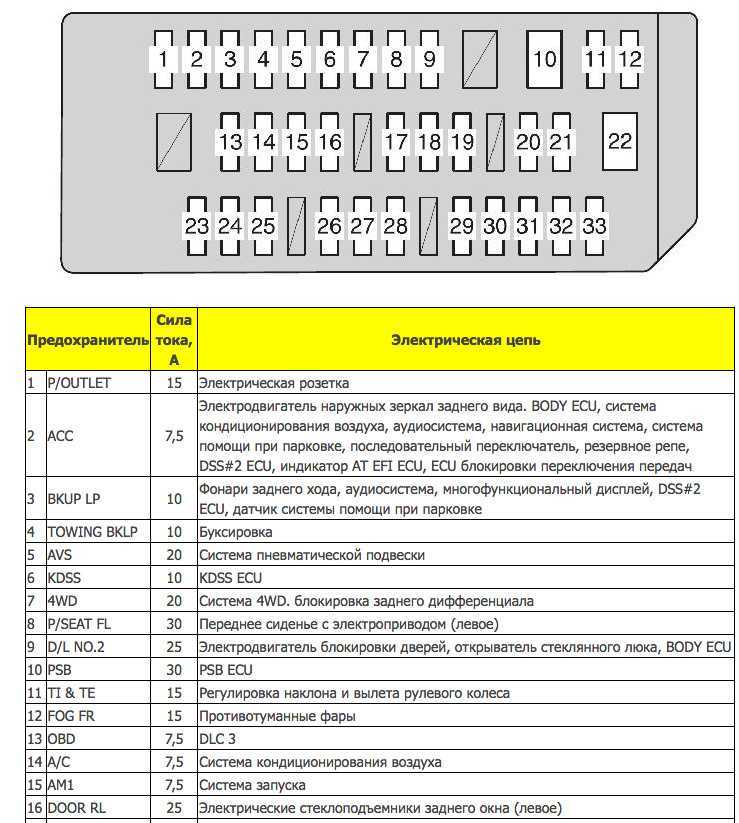

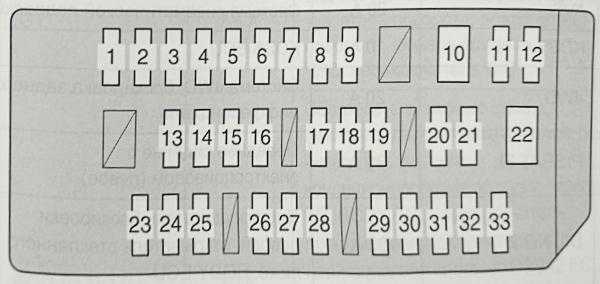

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание

p, blockquote 12,0,0,0,0 —>

1	15A P/OUTLET — Электрическая розетка
2	7,5A ACC — Электродвигатель наружных зеркал заднего вида. BODY ECU, система кондиционирования воздуха, аудиосистема, навигационная система, система помощи при парковке, последовательный переключатель, резервное репе, DSS#2 ECU, индикатор AT EFI ECU, ECU блокировки переключения передач
3	10A BKUP LP — Фонари заднего хода, аудиосистема, многофункциональный дисплей, DSS#2 ECU, датчик системы помощи при парковке
4	10A TOWING BKLP — Буксировка
5	20A AVS — Система пневматической подвески
6	10A KDSS ECU
7	20A 4WD — Система 4WD. блокировка заднего дифференциала
8	30A P/SEAT FL — Переднее сиденье с электроприводом (левое)
9	25A — Электродвигатель блокировки дверей, открыватель стеклянного люка, BODY ECU
10	30A PSB ECU
11	15A TI & ТЕ — Регулировка наклона и вылета рулевого колеса
12	15A FOG FR — Противотуманные фары
13	7,5A OBD — Диагностический разъём
14	7,5A A/C — Система кондиционирования воздуха
15	7,5A AM1 — Система запуска
16	25A DOOR RL — Электрические стеклоподъемники заднего окна (левое)
17	10A ECU-IG NO.1 — ECU блокировки переключения передач, VSC ECU, датчик рулевого управления, датчик скорости рысканья, последовательный переключатель, ECU автоматической работы стеклоочистителя, резервное реле, обогрев наружного зеркала заднего вида, регулировка наклона и длины рулевой колонки, PSB ECU, DSS#1 ECU, передней датчик радара, ECU усилителя рулевого управления, AFS ECU
18	7,5A IG1 — Передней указатель поворота, задний указатель поворота, боковой указатель поворота, повторитель поворота, фонарь прицепа, ALT, VSC, переключатель C/C
19	10A ECU-IG NO.2 — Обогрев заднего стекла, выключатель подогрева сидений, реле инвертора, система кондиционирования воздуха, зеркало ЕС, BODY ECU, переключатель дополнительного отопителя, навигационная система, DSS#2 ECU, ECU люка, переключатель приборов, датчик системы помощи при парковке, вспомогательные приборы, ECU складного сиденья, O/H IG, противообледенительное устройство, AFS ECU, D-модуль, датчик дождя, пневматическая подвеска Р/SEAT IND
20	20A S/HTR FR — Обогреватель сиденья
21	30A P/SEAT FR — Переднее сиденье с электроприводом (правое)
22	30A DOOR Р — Электропривод стеклоподъемника переднего окна (со стороны пасажира)
23	10A DOOR — Электропривод стеклоподъемников окон
24	25A DOOR D — Электропривод стеклоподъемника переднего окна (со стороны водителя)
25	25A DOOR RR — Электрические стеклоподъемники заднего окна (правое)
26	25A S/ROOF — Люк крыши
27	30A WIP — Очистители и омыватель ветрового стекла
28	20A WASHER — Стеклоочистители и омыватель ветрового стекла, стеклоочистители и омыватель заднего стекла
29	10A COOLING — Охлаждаемый отсек
30	10A IGN — EFI ECU, C/OPN RLV, VSC ECU, ECU подушки безопасности, интеллектуальная система входа и запуска, ECU блокировки рулевого управления. ECU шлюза CAN
31	7,5A GAUGE — Приборы
32	7,5A PANEL — Подсветка переключателей, освещение перчаточного ящика, навигационная система, аудиосистема, система кондиционирования воздуха, переключатель наружных зеркал заднего вида, переключатель складывания сидений, многофункциональный дисплей. P/SEAT IND, SHIFT, COOL BOX
33	10A TAIL — Передние габаритные огни, задние фонари, фонари освещения номерного знака, EFI ECU, задние противотуманные фонари, буксировка, передние противотуманные фонари

Рядом с данным блоков могут крепится некоторые реле, например реле указателей поворотов.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Плавкие вставки в салоне Prado 150

Помимо блоков под капотом, в Прадо 150 есть схемы в салоне. Блок салонных предохранителей Прадо 150 представляет собой сложную систему под панелью со стороны водителя (обычно слева). Она обеспечивает многие процессы совместно со схемой под капотом. Ниже представлена схема расположения деталей в блоке.

1 – предохранитель прикуривателя, а также электрическая розетка. Элементы 2 и 3 отличаются своей многофункциональностью – они регулируют множество важных систем, среди которых электродвигатель зеркал заднего вида, кондиционер, аудиосистема, навигация, помощь на парковке, фары заднего хода, интерактивный дисплей автомобиля и другое. Четвертый элемент необходим для исправной работы буксировки, пятый регулирует пневматическую подвеску. Номер 8 напрямую связан с сиденьем водителя, оснащенным электроприводом. Девятый, как правило, включается в работу в аварийных ситуациях, он нужен для блокировки дверей и открытия люка. Для регуляции положения руля работает одиннадцатый элемент схемы. Номер 12 обеспечивает безопасное движение при плохих погодных условия и в условиях недостаточной видимости, он участвует в работе противотуманных фар.

14 – салонный кондиционер, 15 необходим для исправной работы системы запуска. Детали блока с номерами 16, 22, 23, 24, 25 – это стеклоподъемники окон автомобиля. Элемент 16 также отличается многофункциональностью – ему подчиняется работа коробки передач, рулевого управления, регуляция положения руля, автоматический процесс включения дворников, обогрев зеркал и другое.

Не менее многофункциональны датчики 17 и 19 – они обеспечивают работу коробки передач, очистителей стекол и рулевое управление, а также необходимы для исправной работы поворотников. Функционал номера 18 схож с предыдущими. Электропредохранитель 20 обеспечивает обогрев сидений автомобиля, 21 напрямую связан с электроприводом переднего правого сиденья, 26 – с люком.

Работа стеклоочистителей лобового стекла регулируется двадцать седьмым элементом схемы, а двадцать восьмой работает с очисткой заднего стекла. Предохранитель 31 обеспечивает безопасность приборов. Схемы 30, 32, 33 участвуют во многих процессах, происходящих в автомобиле, среди которых включение подушек безопасности, система интеллектуального и механического запуска, блок рулевого управления, включение и выключение передних и противотуманных фар, работа пользовательского дисплея, переключатели зеркал заднего вида и другое.

Плавкие вставки в салоне Prado 150

Схема расположения предохранителей в салоне.

Блок предохранителей в салоне LC Prado 150

Предохранители и реле в салоне

Чтобы устранить системную неисправность в электросети автомобиля, нужно соблюдать все меры предосторожности. Нельзя пользоваться устройствами более высокого номинала, не подходящими для этих целей предметами, самодельными «жучками» и просто проволокой

В случае частых поломок следует найти основную причину повышения силы тока в автомобильной сети, а затем заняться ее устранением.

Возможны 2 варианта расположения – правый и левый руль. Фото предохранителей ленд крузер прадо 120 4 литра в салоне:

Прикуриватель и габариты

На прадо 120 4 литра предохранитель прикуривателя находится там же, где расположены TEMS и SRS (система подушек безопасности) – на панели приборов в салоне, имеет порядковый номер 24 и аббревиатуру «CIG».

Предохранитель габаритов прадо 120, независимо от того, какой руль (правый или левый), имеет маркировку «TAIL» № 22 салонного блока. При его неисправности не включаются повороты (не горят), и исчезает подсветка номера машины. За свет габаритов также отвечает реле № 2.

Система ТЕМС

Предохранители системы ТЕМПС в Land Cruiser прадо 120 4 литра на указанной панели имеют порядковый номер 6 и маркировку «TEMS». Эта регулируемая с помощью электроники подвеска была разработана фирмой Toyota для линии своих автомобилей. Такая система имеет несколько вариантов езды (комфортный, спортивный, сверхкомфортный, полуспортивный) и позволяет автомобилю адекватно реагировать в случае резких поворотов, быстрого торможения, движения по бездорожью. TEMS сама перенастраивает нагрузку на ось Toyota Prado 120, жесткость амортизаторов, высоту шасси, сохраняет устойчивость автомобиля и противодействует крену кузова в бок и в поперечном направлении, а также «клевки носом» в случае торможения.

Прочее

За подъем, очистку и омывание передних, боковых, задних стекол и люка отвечают:

FR WIP−WSH (5);
RR WIP (8);
RR WSH (14);
P FR P/W (18);
P RR P/W, D RR P/W (19);
P RR P/W, D RR P/W (20);
POWER (20);
силовое реле – R3.

Предохранители розетки в салоне – PWR OUTLET (12), сидений ‒ D P/SEAT, P P/SEAT (10, 11), топливного насоса ‒ STA (17).

Как расшифровываются пиктограммы на приборной панели Toyota

Пиктограммы на приборной панели. Их существует великое множество, и как говорится на разные случаи жизни. Одни предупреждают водителя предостерегая от будущих возможных будущих неприятностей, другие просто информируют и работе тех или иных систем машины, ну а третьи буквально кричат о неисправности. По статистике обладателем одних из самых многообразных по количеству символов на приборной панели остается Тойота. Поэтому в данной статье постараемся как можно полнее раскрыть все предупреждающие знаки, которые могут загореться на приборной панели Toyota.

Разумеется, при обычной эксплуатации автомобиля вам будет вовсе необязательно знать какой значок что обозначает на приборной панели Toyota, так как при правильной эксплуатации и своевременном обслуживании автомобиля они никогда вас не побеспокоят.

Но жизнь учит нас тому, что нужно быть готовым к любым поворотам судьбы. Как говорится, даже на старуху бывает проруха и в том числе самый крупный автопроизводитель в мире может совершать ошибки. Это значит, что в течении жизни авто даже при тщательном соблюдении всех регламентов и заботе о своем железном коне, «приборка может в один прекрасный день вспыхнуть предательскими огнями, словно новогодняя ёлка. Всему виной может оказаться банальный заводской брак. К сожалению, от ошибок на сборочном конвейере никто не застрахован.

Прежде чем случится неприятность и придется, вглядываясь в приборную панель просматривать мануал или нашу статью, спешим предупредить вас о том, что некоторые индикаторы на определенных комплектациях моделей Toyota достаточно редки. Поэтому мы публикуем список самых распространенных обозначений с наиболее популярных автомобилей Тойота.

Не бойтесь предупреждающих символов на приборной панели

В конце вступительного слова хотелось бы сказать о том, что предупреждающие знаки на приборной панели загораются каждый раз вовремя включения зажигания. Это нормальная практика, говорящая о том, что компьютер автомобиля начинает проверку датчиков и систем автомобиля. Паниковать стоит только в том случае, если эти значки не погаснут.

И наконец, также помните, что некоторые предупреждающие значки могут предупредить вас об общих недугах автомобиля, не называя конкретную проблему. При появлении на приборной панели такого индикатора, необходимо незамедлительно обратиться в сервис для прохождения диагностики.

1. Индикатор предупреждения подушек безопасности – указывает на проблемы, связанные с системой подушек безопасности, которые должны быть незамедлительно проверены в сертифицированном сервисном центре, если вы заботитесь о своей безопасности. Значок может также появиться при ручном отключении одной или нескольких подушек безопасности.

2. Предупреждение неисправности антиблокировочной системы – говорит, что в антиблокировочной системе ABS (которая предотвращает блокировку колес при резком торможении, и помогает водителю сохранить контроль над машиной) обнаружена ошибка или датчик нуждается в замене. Значок также может появится, если на один из датчиков налипло слишком много грязи или если вы использовали автомобиль в спортивном режиме, с быстрыми ускорениями и резкими торможениями, что могло «обмануть» систему ABS. Тот же эффект даст застрявший в грязи или снегу автомобиль, на котором одно или несколько колес будут буксовать.

3. Индикатор неисправности двигателя – это, наверное, самый страшный индикатор на приборной панели из всех. Многие люди увидя его сразу думают, что произошла поломка двигателя. Однако все может быть не настолько печально. Появление данного значка на «приборке» может информировать вас о том, что датчик вышел из строя или в двигателе произошел сбой и он перестал работать в оптимальном режиме и мотор из-за него выбрасывает в атмосферу больше вредных веществ чем положено.

Действительно опасаться стоит в том случае, если одновременно при появлении индикации мотор начал издавать посторонние звуки или пропала тяга. Но в любом случае посещение СТО- ОБЯЗАТЕЛЬНО!

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Левый руль

Описание

Блок управления кондиционером (автоматический кондиционер (автомобили без навигации))
Усилитель транспондера ключа
Блок предохранителей
Блок управления электронной регулируемой подвеской
Блок управления контролем устойчивости (VSC A/T)
Блок управления электрооборудованием кузова
Блок управления противоугонной системой
Распределительный блок №1
Распределительный блок №2
Усилитель вязкостного подогревателя
Компьютер транспондера ключа
Распределительный блок №3
Блок управления контролем устойчивости (VSC M/T)
Блок управления кондиционером (автоматический кондиционер (автомобили с навигацией)) Блок управления кондиционером (механический кондиционер)
Блок управления двигателем (M/T) Блок управления двигателем и автоматической коробкой передач (A/T)
Блок управления блокировкой центрального дифференциала Блок управления блокировкой заднего дифференциала
Блок реле
Блок сетевого шлюза
Блок управления навигацией
Усилитель холодильника
Блок управления блокировкой селектора коробки передач
Аудио усилитель
Блок подушек безопасности

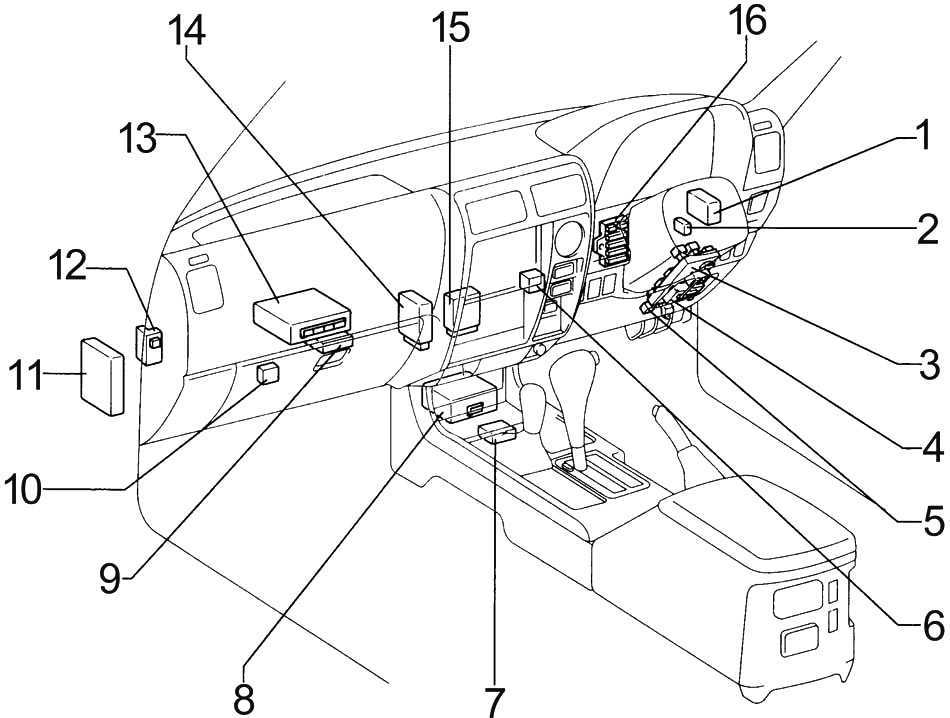

Правый руль

Обозначение

Блок управления электрооборудованием кузова
Блок предохранителей
Блок управления контролем устойчивости (VSC)
Блок сетевого шлюза
Блок подушек безопасности
Блок управления навигацией
Блок управления блокировкой селектора коробки передач
Усилитель холодильника
Аудио усилитель
Блок реле
Блок управления блокировкой центрального дифференциала Блок управления блокировкой заднего дифференциала
Блок управления электронной регулируемой подвеской
Блок управления двигателем (M/T) Блок управления двигателем и автоматической коробкой передач (A/T)
Блок управления кондиционером (автоматический кондиционер (автомобили с навигацией)) Блок управления кондиционером (механический кондиционер)
Распределительный блок №3
Компьютер транспондера ключа
Усилитель вязкостного подогревателя
Распределительный блок №2
Блок управления кондиционером (автоматический кондиционер (автомобили без навигации))
Распределительный блок №1
Блок управления противоугонной системой
Реле двойной блокировки замков дверей
Усилитель транспондера ключа

Блок предохранителей

Он находится в нижней части панели приборов, за защитной крышкой.

Пример схемы с обратной стороны крышки

Схема

Назначение

1	10A IGN – Блок управления топливным насосом, cистема многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, ABS, VSC, A-TRC
2	10A SRS – Система подушек безопасности SRS
3	7,5A GAUGE – Комбинация приборов
4	7,5A ST2 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
5	30A FR WIP−WSH – Стеклоочиститель и омыватель
6	20A TEMS – Электронная регулируемая подвеска
7	20A DIFF – Блокировка заднего дифференциала, блокировка центрального дифференциала
8	15A RR WIP – Задний стеклоочиститель
9	–
10	30A D P/SEAT – LHD: Сиденье водителя с электроприводом
30A P P/SEAT – RHD: Сиденье пассажира с электроприводом
11	30A P P/SEAT – LHD: Сиденье пассажира с электроприводом
30A D P/SEAT – RHD: Сиденье водителя с электроприводом
12	15A PWR OUTLET – Розетка
13	10A IG1 NO.2 – Кондиционер, холодильник
14	15A RR WSH – Омыватель заднего стекла
15	10A ECU-IG – Блокировка селектора коробки передач, стеклоподъемники, ABS, VSC, A-TRC, кондиционер, люк, розетки
16	10A IG1 – ABS, VSC, A-TRC, кондиционер, система зарядки, обогрев заднего стекла, лампы заднего хода, указатели поворота, аварийная сигнализация
17	7,5A STA – Блок управления топливным насосом
18	20A P FR P/W – Стеклоподъемник переднего пассажира
19	20A P RR P/W – LHD: Задний правый стеклоподъемник
20A D RR P/W – RHD: Задний правый стеклоподъемник
20	20A D RR P/W – LHD: Задний левый стеклоподъемник
20A P RR P/W – RHD: Задний левый стеклоподъемник
21	10A PANEL – Подсветка панели приборов
22	10A TAIL – Габаритный свет, освещение номерного знака
23	7,5A ACC – Блок управления автоматической коробкой передач, розетки, зеркала с электроприводом, аудио система
24	10A CIG – Прикуриватель
25	30A POWER – Стеклоподъемники, люк

С обратной стороны блока крепятся некоторые реле.

Схема

Расшифровка

R1 – Звуковой сигнал
R2 – Габаритный свет
R3 – Силовое реле (стеклоподъемники, люк)
R4 – Розетки (ACC SKT)

Схема

Описание

R1 – Панель
R2 – Лампы заднего хода
R3 – Обогрев зеркал (MIR HTR)

Дополнительные элементы

Схема

Обозначение

Блок управления люком
Распределительный блок
Реле заднего кондиционера
Усилитель заднего кондиционера
Ресивер центрального замка

Блок предохранителей в моторном отсеке

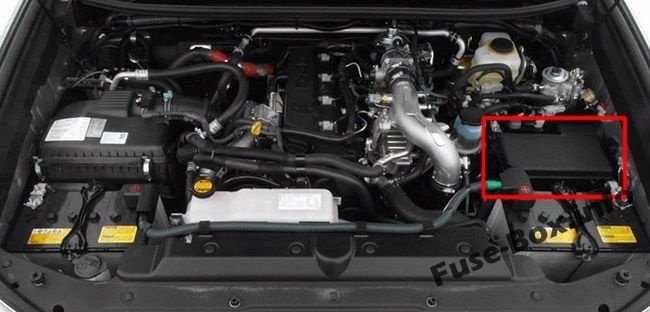

Он находится в моторном отсеке (слева).

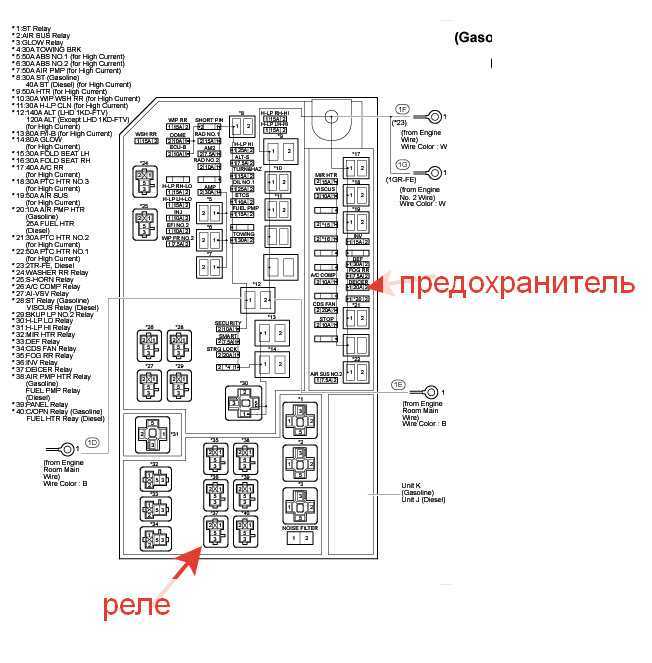

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№	заглавие	ампер	Защищенные компоненты
1	A / C RR	40	Задний кондиционер
2	PTC HTR n. 3	тридцать	Нагреватель PTC
3	AIR SUS	50	Система пневматической подвески, AIR SUS NO.2
4	INV	15	инвертор
5	–	–	–
6	DEF	тридцать	Обогрев заднего стекла
7	FOG RR	7,5	Задние противотуманные фары
восемь	дефростер	ветры	–
девять	ТОПЛИВО HTR	25	1KD-FTV: Подогреватель топлива
девять	ВОЗДУШНЫЙ НАСОС HTR	10	1GR -FE: Нагреватель воздушного насоса
10	PTC HTR n. 2	тридцать	Нагреватель PTC
одиннадцать	–	–	–
12	PTC HTR n. 1	50	Нагреватель PTC
13	IG2	ветры	Форсунка, зажигание, счетчик
14	РОГ	10	рог
15	EFI	25	ЭБУ EFI, EDU, ECT ECU, топливный насос, реле подогревателя A / F, FPC, EFI NO.2
16	LA / FA	ветры	Бензин: A / F SSR
17	МИРОВОЙ HTR	15	Зеркала с подогревом
18	внутренний орган	10	1KD-FTV: Нагреватель VISC
19	–	–	–
ветры	СИДЕНЬЕ ЛЕВОЕ СИДЕНЬЕ	тридцать	Складывающееся сиденье (слева)
21 год	СИДЕНЬЕ СПРАВА	тридцать	Складывающееся сиденье (правое)
22	–	–	–
23	–	–	–
24	КОМПРЕССОР КОНДИЦИОНЕРА ВОЗДУХА	10	Кондиционирование воздуха
25	–	–	–
26 год	CD ВЕНТИЛЯТОР	ветры	Вентилятор конденсатора
27	ОСТАНАВЛИВАТЬСЯ	10	Реле аварийного стоп-сигнала, стоп-сигналы, стоп-сигнал дальнего света, выключатель стоп-сигнала, ЭБУ VSC / ABS, буксировка, система Smart Entry & Start, ECT ECU
28 год	–	–	–
29	AIR SUS n. 2	7,5	ЭБУ AIR SUS
тридцать	H-LP RH-HI	15	Дальний свет фар (правый)
31 год	H-LP LH-HI	15	Фара дальнего света (левая)
32	HTR	50	Кондиционирование воздуха
33	WIP WSH RR	тридцать	Стеклоочистители и омыватель заднего стекла
34	H-LP CLN	тридцать	Очиститель фар
35 год	–	–	–
36	–	–	–
37	NS	тридцать	Бензин: STARTER MTR
37	NS	40	Дизель: STARTER MTR
38	H-LP HI	25	Реле DIM, фары
39	ALT-S	7,5	ALT
40	ПОВЕРНУТЬ И ЗАПУСТИТЬ	15	Передние указатели поворота, задние указатели поворота, боковые указатели поворота, указатели поворота счетчика, фонарь прицепа
41 год	Д / Л № 1	25	Электродвигатель дверного замка, устройство открывания стеклянной крыши
42	Так далее	10	Бензин: EFI ECU
43 год	ТОПЛИВО PMP	15	Только модели 1KD-FTV с дополнительным топливным баком: топливный насос
44 год	–	–	–
45	БУКСИРОВКА	тридцать	буксировка
46	ALT	120	Бензин, 1KD-FTV (RHD): Кондиционер, AIR SUS, омыватель фар, PTC-обогрев, буксировка, складывающееся сиденье, STOP, обогрев заднего стекла, MIR HTR, CDS FAN, RR FOG, DEICER, MG-CLT, J / B , INV, RR WIP, RR WSH
46	ALT	140	1KD-FTV (LHD): Кондиционер, AIR SUS, омыватель фар, PTC-обогрев, буксировка, складывающееся сиденье, STOP, обогрев заднего стекла, MIR HTR, CDS FAN, RR FOG, DEICER, MG-CLT, J / B, INV , RR WIP, RR WSH
47	P / LB	80	Форсунка, зажигание, счетчик, EFI, нагреватель A / F, звуковой сигнал
48	ВКЛЮЧЕНИЕ	80	Дизель: Свеча накаливания
49	РАД № 1	15	Аудиосистема, навигационная система, развлекательная система для задних сидений
50	AM2	7,5	Система запуска

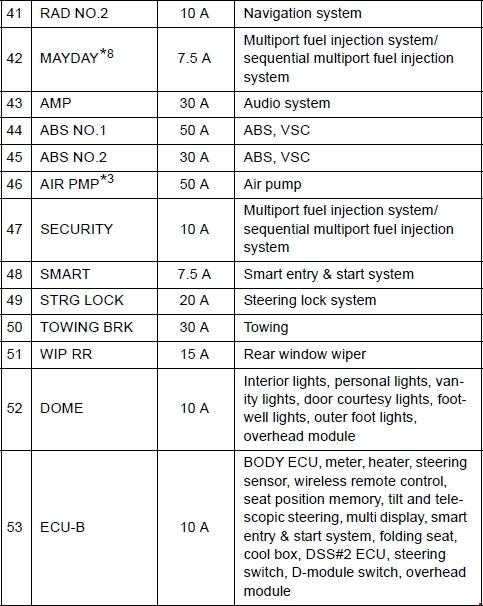

51	РАД № 2	10	Навигационная система
52	ПЕРВОЕ МАЯ	7,5	1GR -FE: Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива
53	AMP	тридцать	Аудио система
54	АБС нет. 1	50	АБС, VSC
55	АБС нет. 2	тридцать	АБС, VSC
56	ВОЗДУШНЫЙ PMP	50	Бензин: воздушный насос
57 год	БЕЗОПАСНОСТЬ	10	Зуммер, сирена с автономным питанием, ЭБУ с двойным замком
58	РАЗУМНЫЙ	7,5	Умная система входа и запуска
59	ФОРТОВЫЙ ЗАМОК	ветры	Система блокировки рулевого управления
60	БУКСИРНЫЙ BRK	тридцать	буксировка
61	WIP RR	15	Стеклоочиститель заднего стекла
62	КУПОЛ	10	Внутреннее освещение, личное освещение, освещение бассейна, освещение дверей, освещение пространства для ног, внешнее освещение ног, модуль крыши
63	БАД-Б	10	ЭБУ КУЗОВА, измеритель, обогреватель, датчик рулевого управления, беспроводной пульт дистанционного управления, память сиденья, наклон и телескопическое рулевое управление, мультидисплей, интеллектуальная система входа и запуска, складывающееся сиденье, охлаждающая камера, DSS ECU No. 2, рулевой переключатель, переключатель D-модуля, потолочный модуль
64	WSH FR n. 2	7,5	Блок управления DSS № 1
65	H-LP RH-LO	15	Фара ближнего света (правая), система регулировки угла наклона фар
66	H-LP LH-LO	15	Ближний свет (слева)
67	INJ	10	Катушка, форсунка, зажигание, ECT ECU, шумовой фильтр
68	EFI # 2	10	O2 SSR, AFM, ACIS VSV, AI COMB, EYP VSV, AI DRIVER, EGR VRV, SWIRL VSV, SWIRL VSV 2, E / G CUT VSV, EGR COOL BYPASS VSV, D-SLOT ROTARY SOL, AI VSV RLY
69	WIPFR n. 2	7,5	Блок управления DSS № 1
70	WSH RR	15	Омыватель заднего стекла
71	ЗАМЕНА	–	Запасной предохранитель
72	ЗАМЕНА	–	Запасной предохранитель
73	ЗАМЕНА	–	Запасной предохранитель
