Предохранители и реле в салоне
Салонный монтажный блок предохранителей и реле Мазда 3 bk находится под вещевым ящиком (бардачком) со стороны пассажира.
Для того чтобы добраться до салонных предохранителей и реле, необходимо:
- Вытащить пластиковую клипсу из правой защитной крышки в пространстве для ног пассажира и убрать ее в сторону;
- Снять защитную пластиковую накладку предохранителей — отжав два пластмасовых фиксатора, расположенных по обе стороны защитной накладки;
- Далее небходимо повернуть на 90% оба крепления (с двух сторон), которыми удерживается монтажный блок;
- Теперь блок можно опустить вниз и выдвинуть немного вперед для удобства замены предохранителей и реле, за счет специальных держателей-кронштейнов.

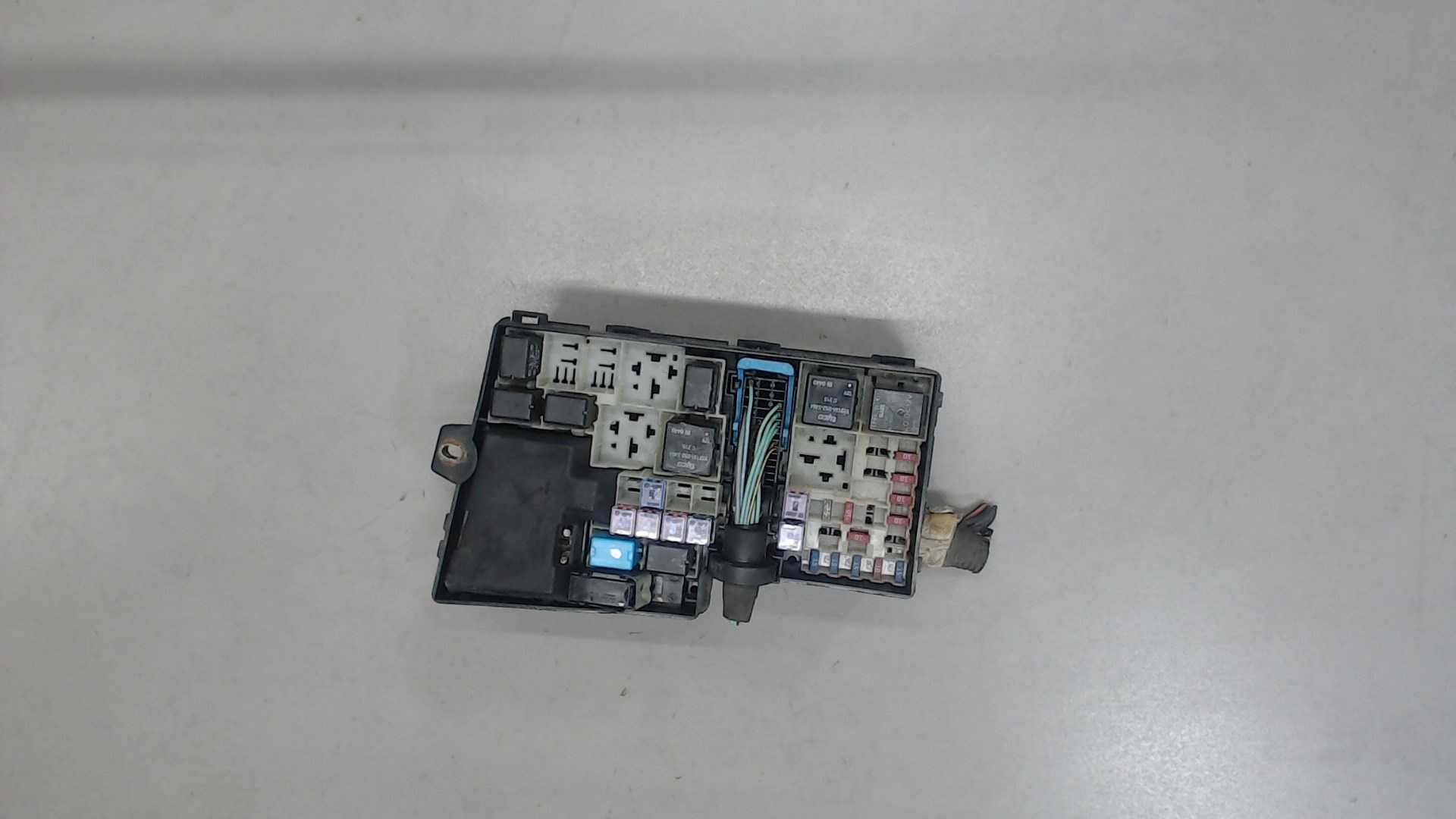

Общий вид салонного блока предохранителей Мазда 3 бк

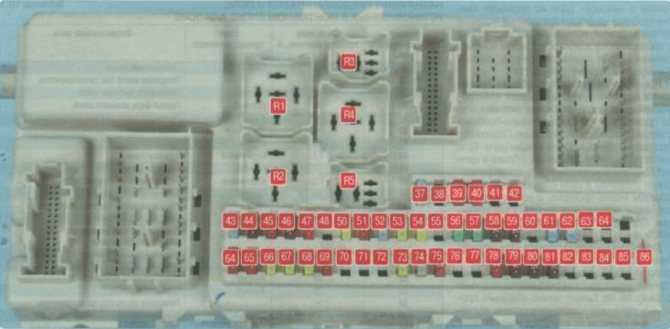

Схема предохранителей и реле в салоне Мазда 3 бк
| № на схеме | Номинал предохранителя | Защищаемая цепь |
| 37 | 15 А | Центральный замок (D/LOCK 2) |
| 38 | Пусто либо 10А (на более поздних моделях; в зависимости от комплектации) | Пусто (Резерв); На более поздних моделях — Предохранитель СТОП-сигналов, Сигнал (Гудок) (STOP LAMP/ HORN) |
| 39 | 10 А | Дальний свет (Левая фара) (HEAD HIGH L) |
| 40 | 10 А | Дальний свет (Правая фара) (HEAD HIGH R) |
| 41 | — | Пусто (Резерв) |
| 42 | — | Пусто (Резерв) |
| 43 | 15 А | Прикуриватель Мазда 3 (Lighter/Cigar) |
| 44 | 7,5 А | Магнитола, Аудиосистема, Радио (RADIO) |
| 45 | 10 А | Электропривод корректиовки боковых зеркал заднего вида (Mirror) |
| 46 | 7,5 А | Габариты (Правая сторона передний и задний габаритные огни), Подстветка номера (регистрационного знака) (TAIL R) |
| 47 | 10 А | Диагностический разъем (OBD) |
| 48 | — | Пусто (Резерв) |
| 49 | 20 А | Цепь замка зажигания (TR/Lock) |
| 50 | 10 А | Электронный блок упр-ния электрооборудованием (CPU PWR, пуск микрокомпьютера) |
| 51 | 15 А | Аварийка (аварийная сигнализация) и Повортники (указатели поворотов) (HAZARDs) |
| 52 | 20 А | Люк в крыше (его электрический привод) (SUN ROOF) |
| 53 | 20 А | Омыватели переднего лобового стекла (WASHER) |
| 54 | — | Пусто (Резерв) |
| 55 | 30 А | Стеклоподъемники с правой стороны (передние и задние) (P/WIND R) |
| 56 | 30 А | Стеклоподъемники с левой стороны (передние и задние) (P/WIND L) |
| 57 | 7,5 А | Cигнализация охранная (ALARM) |
| 58 | 7,5 А | Обогреватели наружных зеркал (элкетроподогрев стекол) (M/DEF) |
| 59 | — | Пусто (Резерв) |
| 60 | 15 А | Ближний свет (Правая фара) (HEAD LOW R), регулировка фонарей |
| 61 | 15 А | Ближний свет (Левая фара) (HEAD LOW L), регулировка фонарей |
| 62 | — | Пусто (Резерв) |
| 63 | — | Пусто (Резерв) |
| 64 | — | Пусто (Резерв) |
| 65 | 10 А | Сис-ма Подушек безопасности (SRS Airbag) |
| 66 | 10 А | Иммобилайзер (противоугонная сис-ма), Приборная панель/набор приборов, сис-ма блокировки ключа в замке зажигания (METER) |
| 67 | 20 А | Тормозная антиблокировочная система (ABS, АБС), сис-ма курсовой устойчивости (DSC), Гидроусилитель руля и его электронасос (EHPAS), (IGNITION) |
| 68 | 20 А | Дворники (очистители лобового стекла) (WIPER) |
| 69 | 20 А | Электронная система управления двигателем (ENGINE) |
| 70 | 10 А | Замок зажигания; Автомотический дворник (IG SIG) (некоторые модели) |
| 71 | 7,5 А | Сис-ма Подушек безопасности (SRS 2) |
| 72 | — | Пусто (Резерв) |
| 73 | — | Пусто (Резерв) |
| 74 | 20 А | Подогрев сидений (обогрев) (SEAT WARM) |
| 75 | 25 А | Центральный замок (D/LOCK 1) |
| 76 | 10 А | Кондиционер, муфта компрессора кондиционера, (А/С) |
| 77 | 30 А | Стеклоподъемник передний правый P/WIND R |
| 78 | 30 А | Стеклоподъемник передний левый P/WIND L |
| 79 | 10 А | Фонари заднего хода (свет ламп при движении назад) (BACK) |
| 80 | 7,5 А | Люк в крыше (электропривод) (SUN ROOF) |
| 81 | 7,5 А | Задний габарит (левый), передний габаритный фонарь (левый) (TAIL L) |
| 82 | 7,5 А | Противоуманки (противотуманные фары), подсветка/освещение приборной панели и модулей управления (ILLUMI) |
| 83 | — | Пусто (Резерв) |
| 84 | — | Пусто (Резерв) |
| 85 | — | Пусто (Резерв) |
| 86 | — | Пусто (Резерв) |
Блок реле в салоне
Добраться к основным блочкам/датчикам реле в салоне Мазда 3 bk можно, после того, как вы снимите полностью и отсоедините от подходящих к нему штекеров, салонный монтажный блок с предохранителями и раскроете (раскрутите) белый пластиковый корпус защищающий основную плату где и находятся реле.
Снимаем монтажный блок предохранителей и реле
Сняли защитный корпус. Монтажный блок в разборе.
| № на схеме | Защищаемая цепь |
| R11 | Реле пониженной (первой) скорости работы передних дворников (стеклоочистителя) |
| R12 | Реле второй скорости работы передних дворников (стеклоочистителя) |
| R13 | Блок реле включения дальнего света фар |
| R14 | Реле вкл-ния габаритных огней/фонарей |
| R15 | Пусто (Резерв) |
| R16 | Пусто (Резерв) |
| R17 | Реле блокированя приводов центрального замка (закрытие замка) |
| R18 | Реле разблокировки приводов центрального замка (открытие замка) |
| R19 | Реле включения заднего дворника (стеклоочистителя), при его наличии |
| R20 | Пусто (Резерв) |
В видео ниже наглядно продемонстровано расположение реле отвественных за Дворники и снятие монтажного блока, где они расположены.
Правильная замена предохранителей
Ознакомиться с расположением защитных элементов Мазда 6 GG можно посредством схемы на тыльной стороне крышек силовых блоков.
Процесс смены плавких нитей с обрывом подразумевает выполнение следующих операций:
- Выясняется и устраняется причина выхода из строя защитного элемента – короткое замыкание, плохой контакт или их окисление, перегрузка по току.
- Пинцетом захватывается и вытягивается предохранитель из контактной части.
- Выполняется установка нового устройства. Категорически запрещается использовать для смены плавкие вставки с другим номинальным током, а также разнообразные проволоки. Это сопровождается опасностью повреждения электрических приборов и воспламенением проводки. В крайнем случае можно воспользоваться защитным устройством, которое отвечает за функционирование не ответственных электрических приборов. Для исключения подобных ситуаций рекомендуется иметь на замену самые ходовые защитные элементы на десять и пятнадцать ампер.
- Порядок смены реле идентичен, но для извлечения устройства, понадобится потихоньку расшатать и вытащить его.
Устройство и принцип работы прикуривателя
Прибор сделан следующим образом. Устройство прикуривателя аналогично для всех моделей Skoda, включая Фабия, Рапид или Octavia. Внутри передней панели расположен металлический патрон, к которому подведены три провода.
- Основной плюс (красный). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
- Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
- Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.
В разъем вставляется сам прикуриватель Октавия А7, внутри которого расположена металлическая спираль. При нажатии на кнопку контакты замыкаются, а спираль подвергается термическому воздействию. Как только она нагревается до температуры, достаточной для прикуривания, специальное термореле отщелкивает прибор в начальную позицию.
Подкапотный монтажный блок
Еще один блок на Мазде 3-6 установлен в подкапотном пространстве с правой стороны, если смотреть лицом к капоту. Под ним находится арка колеса со стороны водителя.
Заслонка блока предохранителей на Мазда 3-6 зафиксирована специальным держателем. Чтобы ее открыть, следует поднять фиксатор вверх. Таким образом, можно получить добраться к предохранителям, которые отвечают за более сложные электронные процессы в автомобиле, например, работа стартера, клаксона, систему охлаждения мотора, зажигание и т. д. Каждый предохранитель имеет определенный цвет, обозначающий его мощность, например, красный элемент имеет мощность 10 А, светло-зеленый – 30 А, серый – 2А и т. д.

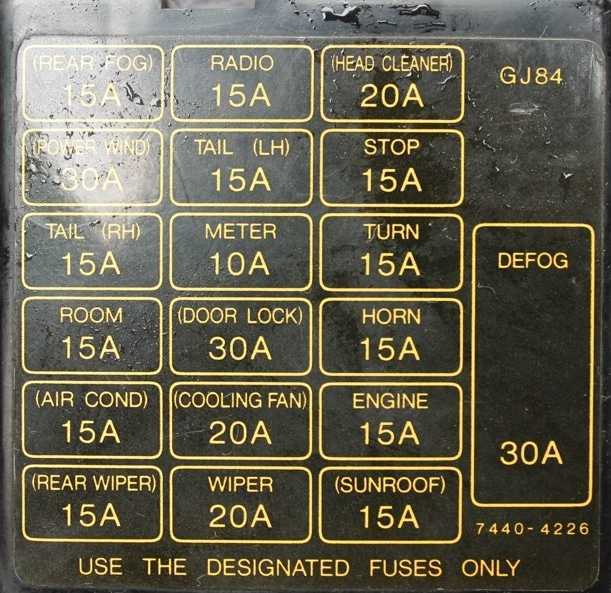

Схема блока предохранителей на Мазда 626 ge и других моделях автомобиля этой марки находится с обратной стороны крышки.
Расшифровка электросхемы блока предохранителей на Мазде 6 2008 г. в., который расположен в салоне
Блок предохранителей в салоне
Он находится в правом торце приборной панели за защитной крышкой.

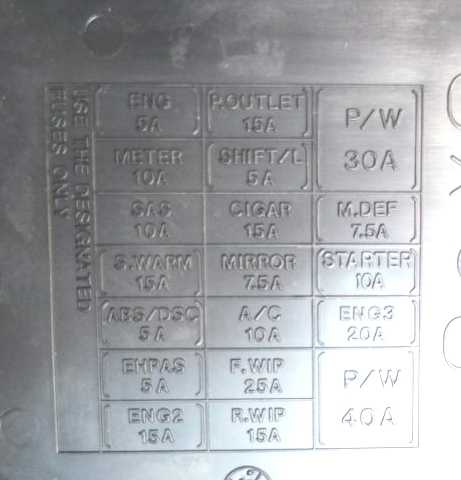

Пример схемы с крышки блока
Схема
Обозначение
| 1 | 7,5А M.DEF – Обогреватель зеркал (некоторые модели) |
| 2 | 10А STARTER – Стартер |
| 3 | 20А ENG3 – Блок управления двигателем |
| 4 | 15А P.OUTLET – Разъем для аксессуаров |
| 5 | 5А SHIFT/L – Переключатель трансмиссии |
| 6 | 15А CIGAR – Прикуриватель |
| 7 | 7,5А MIRROR – Зеркало, регулировки мощности, аудиосистема (некоторые модели) |
| 8 | 10А A/C – Кондиционер |
| 9 | 25А F.WIP – Дворники и омыватель лобового стекла |
| 10 | 15А R.WIP – Стеклоочиститель и омыватель заднего стекла |
| 11 | 5А Главное реле (некоторые модели), PCM (некоторые модели) |
| 12 | 10А METER – Приборный щиток. Автоматическое регулирование угла наклона фар (некоторые модели) |
| 13 | 10A SAS – Дополнительные удерживающие системы, SRS |
| 14 | Обогрев сиденья (некоторые модели) |
| 15 | 5F ABS, DSC – АБС |
| 16 | 5А EHPAS – Электрогидравлическое рулевое управление с усилителем |
| 17 | 15А ENG2 – Управление двигателем |
| 18 | P/W – Электрические стеклоподъемники |
| 19 | P/W – Электрические стеклоподъемники |
Схема
Специально для пользователей нашего ресурса мы представляем схему и назначение компонентов каждого прибора Мазды 2006 и 2008 года выпуска.
Под капотом
Как выглядит прибор, установленный под капотом машины и за что отвечают звенья электрической цепи? Об этом ниже.
Устройство со звеньями цепи, которое находится под капотом машины
Также рассмотрим таблицу назначения деталей.
Таблица предназначения деталей прибора, находящегося под капотом авто

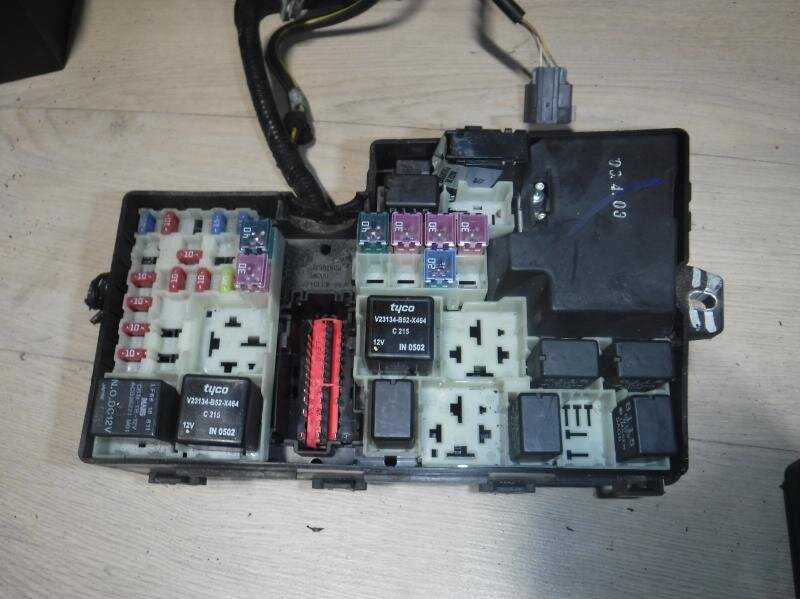

БП с реле под капотом
Еще один БП с реле вы можете найти в моторном отсеке, в том месте, где показано на схеме
Что касается назначения звеньев:
| Номер компонента | Назначение |
| 1 | Основной предохранитель блока. |
| 6 | Это реле предназначено для защиты цепи второго по счету электрического вентилятора охладительной системы. |
| 7 | Устройство защиты цепи сигнала рулевого колеса. |
| 8 | Этот компонент защищает цепь третьего по счету вентилятора охладительной системы. |
| 9 | Устройство, обеспечивающее защиту проводки стартера машины. |
| 10 | Четвертый по счету вентилятор охладительной системы. |
| 11 | Звено динамического прибора низких частот. |
| 12 | Обеспечивает работоспособность механизма, предназначенного для обогрева заднего стекла. |
| 13 | Устройство хранит от перенапряжения лампочки противотуманных фар. |
| 14 | Отвечает за функционирование климат системы, в частности — кондиционера. |
| 15 | Основной элемент этого БП. |
| 16 | Эта деталь обеспечивает защиту ламп передних фар. |
| 17 | Отвечает за работу габаритов машины. |
| 18 | Первый по счету вентилятор охладительной системы. |
| 19 | Устройство, охраняющее механизм омывателя передних фар. Следует отметить, что в автомобилях Мазда 2006 и 2008 года выпусков звено омывателя фар является слабым, поскольку часто выходит из строя. Для омывателя фар следует использовать предохранители оригинального производства, чтобы избежать частого выхода из строя. |
| 20 | Устройство цепи противотуманных фонарей. |
| 21 | Механизм, предназначенный для обеспечения работоспособности вентилятора отопительной системы. |
| 22 | Этот компонент является одним из самых основных . Он отвечает за работу бензинового насоса. В том случае, если он выходит из строя, запуск двигателя будет невозможным. Поэтому, если вы столкнулись с проблемой не работающего мотора, вам необходимо в первую очередь произвести проверку реле бензонасоса. |
Можете ли вы самостоятельно заменить блок предохранителей?
Опрос
- Да
- Нет
Загрузка …
Расшифровка предохранителей Нива Шевроле
Чтобы заменить сгоревшую плавкую вставку, автовладелец должен знать расшифровку предохранителей. Для этого нужно пользоваться специальными таблицами.
Таблица предохранителей и реле основного блока Нивы Шевроле
Стоит отметить, что с годами Нива постоянно модернизировалась и дорабатывалась, вместе с ней менялись и блоки предохранителей. Поэтому условно, блоки принято делить на следующие категории:
- до 2009 года;
- после 2009 года;
Каждая таблица имеет свои особенности и путать их не стоит.
Вариант до 2009 года:
| Номер элемента | Номинал | Обозначение |
| F1 | 5 А | Габаритный свет по левому борту, подсветка щитка приборов, освещение номерного знака, стоп-сигнал на две багажника, индикатор габаритного света фар. |
| F2 | 7,5 А | Ближний свет левой блок-фары. |
| F3 | 10 А | Дальний свет левой блок-фары, индикатор включения дальнего света. |
| F4 | — | Резерв. |
| F5 | 30 А | Стеклоподъемники. |
| F6 | 15 А | Блок штатной сигнализации. |
| F7 | 20 А | Прикуриватель, клаксон. |
| F8 | 20 А | Обогрев заднего стекла. |
| F9 | 20 А | Обогрев заднего стекла, мотор-редуктор заднего стеклоочистителя и переключателя стеклоочистителей. |
| F10 | 20 А | Резерв. |
| F11 | 5 А | Габаритный свет по правому борту. |
| F12 | 7,5 А | Ближний свет правой блок-фары, электрокорректор фар. |
| F13 | 10 А | Дальний свет правой блок-фары. |
| F14 | — | Резерв. |
| F15 | — | Резерв. |
| F16 | 10 А | Указатели поворота и аварийная сигнализация. |
| F17 | 7,5 А | Стоп-сигналы, плафон освещения салона, лампа Check Engine. |
| F18 | 25 А | Переключатель отопителя и его электродвигатель. |
| F19 | 10 А | Указатели поворота. |
| F20 | — | Резерв. |
| K1 | — | Не используется. |
| K2 | — | Реле очиститель ветрового стекла. |
| K3 | — | Реле указателей поворота. |
| K4 | — | Реле ближнего света фар. |
| K5 | — | Реле дальнего света фар. |
| K6 | — | Реле зажигания (дополнительное реле) – запитывает приборы, работающие после замка зажигания: вентилятор печки, обогрев стекла, стеклоочистители и омыватели. |
| K7 | — | Реле обогрева заднего стекла. |
| K8 | — | Не используется. |
Вариант после 2009 года:
| Номер элемента | Номинал | Расшифровка |
| F1 | 5 А | Габаритный свет по левому борту, лампы освещения номерного знака, контрольная лампа габаритного света. |
| F2 | 7,5 А | Ближний свет левой блок-фары. |
| F3 | 10 А | Дальний свет левой-блок фары, индикатор включения дальнего. |
| F4 | 10 А | Левая ПТФ. |
| F5 | 30 А | Стеклоподъемники. |
| F6 | 15 А | Прикуриватель. |
| F7 | 15 А | Звуковой сигнал, освещение багажного отсека. |
| F8 | 25 А | Обогрев заднего стекла и зеркал. |
| F9 | 20 А | Кнопка включения обогрева заднего стекла, стеклоочиститель лобового стекла, насос переднего омывателя. |
| F10 | 20 А | Блок управления блокировкой дверей. |
| F11 | 5 А | Габаритный свет правой блок-фары, регулятор яркости подсветки щитка приборов. |
| F12 | 7,5 А | Ближний свет правой блок-фары, электрокорректор фар. |
| F13 | 10 А | Дальний свет правой блок-фары. |
| F14 | 10 А | Правая ПТФ. |
| F15 | 20 А | Электропривод наружных зеркал, блок управления подогревом сидений. |
| F16 | 10 А | Указатели поворота и аварийной сигнализации. |
| F17 | 7,5 А | Освещение салона, контрольная лампа ручника, стоп-сигнал. |
| F18 | 25 А | Вентилятор отопителя, переключатель печки. |
| F19 | 10 А | Питание реле указателей поворота. |
| F20 | 7,5 А | Задняя ПТФ, блок управления штатной сигнализации и зуммера. |
| K1 | — | Не задействовано. |
| K2 | — | Реле стеклоочистителя лобового стекла. |
| K3 | — | Реле указателей поворота. |
| K4 | — | Реле ближнего света фар. |
| K5 | — | Реле дальнего света фар. |
| K6 | — | Реле питания потребителей салона после замка зажигания – стеклоочистители и омыватели, вентилятор отопителя, подогрев сидений, зеркал и стекла. |
| K7 | — | Реле обогрева заднего стекла. |
| K8 | — | Резерв. |
На автомобилях первого поколения возможно использование выносного блока реле, в зависимости от комплектации. Реле на выносном блоке могут отвечать за:
- Стартер.
- Обогрев сидений.
- Противотуманные фары.
- Звуковой сигнал.
Таблица предохранителей и реле системы впрыска в Ниве Шевроле
Прежде чем проводить манипуляции с предохранителями и реле системы впрыска, рекомендуется отключить минусовую клемму аккумулятора!
Расшифровка элементов:
- Реле правого вентилятора (малая скорость).
- Предохранитель вентилятора (50 Ампер).
- Предохранитель топливного насоса (15 Ампер).
- Питание ЭБУ (15 Ампер).
- Реле правого вентилятора на высокой скорости.
- Реле левого вентилятора на высокой скорости.
- Реле бензонасоса.
- Главное реле системы управления двигателем.
- Предохранитель левого вентилятора (50 Ампер).
- Предохранитель с номиналом 15 Ампер (за красной вставкой) – защищает цепи, включаемые главным реле ЭБУ.
Чаще всего, в данной схеме выходит из строя реле малой скорости вентилятора, так как включается очень часто.
Блок в салоне
Находится под панелью приборов со стороны водителя.
Пример схемы 1
Пример схемы 2
Схема
Описание
| 1 | 15 | Audio | Аудио |
| Digital Clock | Цифровые часы | ||
| Power Antenna | Антенна питания | ||
| Theft-Detrrent Control | Контроль за кражами и противодействием | ||
| Sound Warning | Звуковое предупреждение | ||
| Remote Control Mirror | Зеркало с дистанционным управлением | ||
| Cigarette Lighter | Прикуриватель | ||
| 2 | 20 | Headlight Cleaner | Очиститель фар |
| 3 | 15 | Ignition System | Система зажигания |
| Fuel Injection System | Система впрыска топлива | ||
| Engine Control System | Система управления двигателем | ||
| 4 | 10 | Meters & Warning Lights | Счетчики и сигнальные лампы |
| 5 | 20 | Cooling Fan System | Система охлаждающего вентилятора |
| Heater & Air Conditioner (Mechanical & Logical) | Обогреватель и кондиционер (механический и логический) | ||
| 6 | 15 | Sliding Sunroof | Сдвижной люк |
| 7 | 15 | Turn & Hazard Flasher Lights | Поворотные и аварийные проблесковые огни |
| Power Steering Control | Гидроусилитель руля | ||
| 4WS Control System | Система управления 4WS | ||
| ABS Control System | Система управления ABS | ||
| 8 | 30 | Power Window | Стеклоподъемник |
| AAS Control System | Система управления AAS | ||
| 9 | 30 | Rear Window Defroster | Обогрев заднего стекла |
| 10 | 15 | Rear Wiper & Washer | Задний дворник и омыватель |
| 11 | 20 | Front Wiper & Washer | Передний дворник и омыватель |
| 12 | 15 | Automatic Shoulder Belt | Автоматический наплечный ремень |
| 13 | 30 | Power Door Lock | Замок двери с электроприводом |
| 14 | 15 | Stop Lights | Стоп-сигналы |
| High Mounted Stop Light | Высокий стоп-сигнал | ||
| Horn | Сигнал | ||
| 15 | 15 | Turn & Hazard Flasher Lights | Поворотные и аварийные проблесковые огни |
| 16 | 15 | Headlight | Фара |
| Theft-Detrrent Control | Контроль за кражами и противодействием | ||
| Sound Warning | Звуковое предупреждение | ||
| EC-AT Control System | Система управления EC-AT | ||
| Power Antenna | Антенна питания | ||
| Sliding Sunroof | Сдвижной люк | ||
| Ignition System | Система зажигания | ||
| Rear Hatch | Задний люк | ||
| Luggage Compartment Light | Освещение багажного отделения | ||
| Meters & Warning Lights | Счетчики и сигнальные лампы | ||
| Audio | Аудио | ||
| Digital Clock | Цифровые часы | ||
| 17 | 15 | Tail Lights | Задние фонари |
| Glove Box Light | Свет перчаточного ящика | ||
| Parking Lights | Парковочные огни | ||
| Front Side Marker Lights | Передние боковые габаритные огни | ||
| Rear Side Marker Lights | Задние габаритные огни | ||
| Illumination Lights | Освещение | ||
| 18 | 15 | Front Fog Lights | Передние противотуманные фары |
