1. Как пользоваться схемами
Схема содержит описание электрических цепей с разъемами, переключателями и проводами, относящимися к той или иной системе автомобиля, что облегчает поиск и устранение неисправности
Очень важно перед началом диагностики того или иного участка цепи понимать возможное местонахождение и возможную причину неисправности
(2) Расположение компонента:
Для облечения поиска компонента снизу от обозначения самого компонента приводится номер фото, на котором изображено его расположение. Сами фотографии размещены в соответствующем разделе данной главы.
(3) Вид разъема и порядок нумерации выводов:
| Гнездовая часть разъема | Штыревая часть разъема | Примечание |
| Тип части разъема не зависит от формы его корпуса, а от наличия или отсутствия штыревой части соответственно для штыревой или гнездовой частей разъема («папа» и «мама»). Для той или иной части разъема порядок нумерации выводов будет отличаться, как указано слева. | ||
| Для гнездовой части разъема («мама») порядок нумерации – справа налево / сверху вниз. Для штыревой части разъема («папа») порядок нумерации – слева направо / сверху вниз. |
Примечание: В любом другом случае вид на все разъемы со стороны выводов.
(4) Обозначение цвета провода:
| Обозначение | Цвет провода |
| В | черный |
| Br | коричневый |
| G | зеленый |
| Gr | серый |
| L | синий |
| Lg | светло-зеленый |
| T | желтовато-коричневый |
| O | оранжевый |
| P | розовый |
| R | красный |
| W | белый |
| Y | желтый |
| Pp | бордовый |
| LI | светло-синий |
| X/Y | «X» цвет провода, «Y» цвет полосы на проводе |
Примечание: Цифры в обозначении провода означают его диаметр.
(5) Классификация провода:
Жгуты проводов классифицируются по месту расположения в автомобиле.
| Символ | Наименование жгута проводов | Расположение |
| E | Жгут проводов двигателя и аккумуляторной батареи | Моторный отсек |
| M | Главный, консольный жгут проводов | Пассажирский салон |
| F | Напольный жгут проводов | Пол |
| C | Жгут проводов управления электроотопителем | Моторный отсек, пассажирский салон |
| R | Жгут проводов крышки багажника / двери багажного отделения, потолка, задних противотуманных фар | Потолок, крышка багажника / дверь багажного отделения |
| A | Жгуты проводов подушек безопасности и системы кондиционирования | Панель приборов и пол |
| D | Дверные жгуты проводов | Двери |
Примечание: Обозначение жгута проводов также присутствует на самом жгуте в автомобиле.
(6) Номер разъема:
Обозначение разъема состоит из буквы – обозначения жгута проводов, соответствующее его месторасположению, и номера разъема.
Например:
Предохранители
Предохранителями защищены различные электрические схемы автомобиля. Мы рекомендуем Вам всегда возить с собой несколько запасных предохранителей, которые можно приобрести в любом сервисном центре.
Внимание: — Ни при каких обстоятельствах не следует использовать «отремонтированные» предохранители, поскольку они могут вызвать еще более серьезные повреждения в других частях электрической системы. — Если предохранитель вскоре после замены сгорает снова, немедленно доставьте свой автомобиль в мастерскую дилера для проверки оборудования
— Некоторые из перечисленных в таблице цепей имеются только в определенных моделях или относятся к дополнительному оборудованию.
ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ

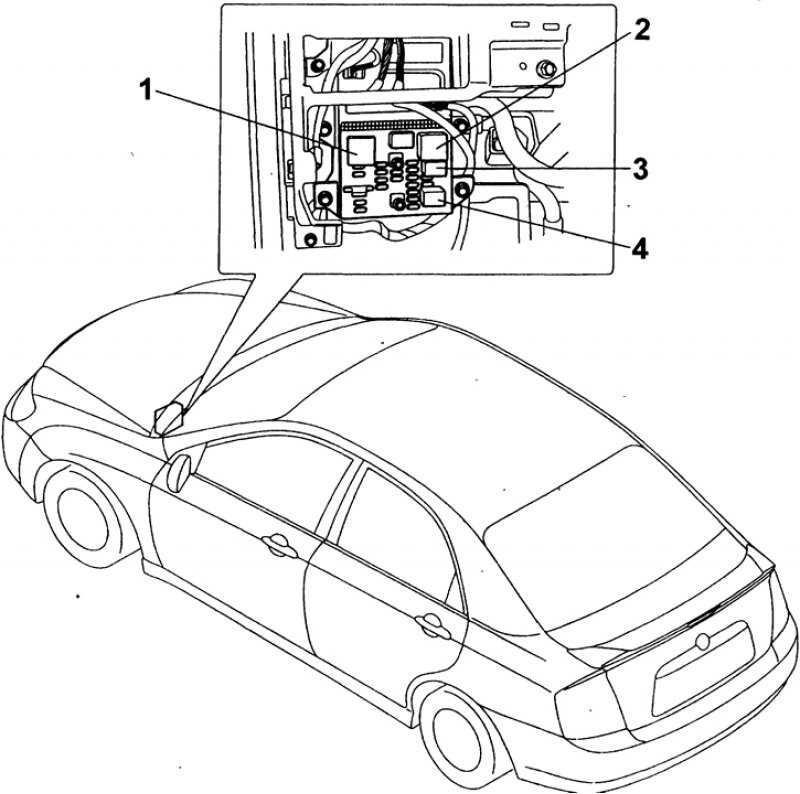

1. Предохранители расположены в левой части панели приборов под рулевой колонкой за крышкой:
- вертикально в блоке предохранителей;
- горизонтально над блоком предохранителей.
Доступ к предохранителям осуществляется путём снятия крышки. В случае каких-либо затруднений, обращайтесь в официальный сервисный центр.
2. Для того чтобы снять крышку, возьмитесь обеими руками с разных сторон и потяните на себя.
3. Выключите зажигание и соответствующий прибор.
3. По таблице предохранителей (на следующих страницах и на крышке блока) определите, какой предохранитель относится к неисправному прибору.
4. Выньте этот предохранитель.
5. Замените сгоревший предохранитель (его можно отличить по разрыву в металлической полоске) на новый такого же номинала.
6. Поместите крышку на место.
РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ
| № | Прибор | Амперы |
| Блок предохранителей | ||
| 1 | Двигатель/электроника | 15 |
| 2 | Двигатель/электроника | 15 |
| 3 | Клапаны | 10 |
| 4 | Преобразователь зажигания | 15 |
| 5 | Автоматическая коробка передач/огни заднего хода/обогрев жиклеров омывателя | 20 |
| 6 | Автоматическая коробка передач | 5 |
| 7 | Инжектор/топливный насос | 15 |
| 8 | Лямбда-датчик | 10 |
| 9 | «S»* сигнал | 5 |
| 10 | Панель приборов/Диагностика/Центральный замок и сигнализация | 5 |
| 11 | Клаксон/Обогрев сидений | 20 |
| 12 | Правая фара ближнего света и подсветка панели приборов | 7.5 |
| 13 | Левая фара ближнего света | 7.5 |
| 14 | Правая фара дальнего света и регулировка правой фары | 7.5 |
| 15 | Левая фара дальнего света и регулировка левой фары | 7.5 |
| 16 | Правые габаритные огни | 5 |
| 17 | Левые габаритные огни | 5 |
| 18 | ABS/TCS/ESP | 5 |
| 19 | Противотуманные фары | 15 |
| 20 | Стоп-сигналы | 7.5 |
| 21 | Аварийная сигнализация | 15 |
| 22 | Указатели поворотов | 7.5 |
| 23 | Насос стеклоомывателя | 15 |
| 24 | Омыватель фар | 20 |
| 25 | Обогрев заднего стекла | 20 |
| 26 | Подсветка панели приборов/Электрические зеркала | 5 |
| 27 | Освещение салона и багажника/Сирена | 7.5 |
| 28 | Прикуриватель | 10 |
| 29 | Радио/CD | 15 |
| 30 | Печка | 25 |
| 31 | Подсветка номерного знака | 5 |
| 32 | Центральный замок | 30 |
| Реле над блоком предохранителей | ||
| 33 | Передние стеклоподъёмники | 30 |
| 34 | Люк | 15 |
| 35 | Передние и/или задние стеклоподъёмники | 20 |
| 36 | Люк | 20 |
| 37 | Розетка в багажнике | 15 |
Примечание: *: Сигнал «S» — это система, объединяющая замок зажигания и само зажигание. Если после выключения зажигания Вы не извлекли ключ из замка, Вы можете включать некоторые приборы (радио, освещение и т.д.). Эта система отключается при извлечении ключа из замка зажигания.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:электросхема Kia Cerato, предохранители Kia Cerato, электросхема двигателя Kia Cerato, цветная электросхема Kia Cerato
- Номер, относящийся к вспомогательному разъему (порядковый номер)
- Номер, относящийся к главному разъему (порядковый номер)
- Буква, указывающая на расположение жгута проводов (жгут проводов двигателя)
Примечание: Разъем, служащий для соединения разных жгутов проводов, имеет следующее обозначение.
- Номер, относящийся к главному разъему (порядковый номер)
- Задний (Rear) жгут проводов
- Главный (Main) жгут проводов.
Распределительные блоки также имеют свое обозначение, которое состоит из обозначения жгута проводов, соответствующее его месторасположению, и номера разъема в распределительном блоке.
Например:
- Обозначение разъема.
- Сокращение, означающее «Распределительный блок пассажирского салона»
Примечание: Кроме того, на электросхемах можно встретить следующие аббревиатуры: АКП – автоматическая коробка передач. МКП – механическая коробка передач. 5 ДВ – тип кузова «хэтчбек». 4 ДВ – тип кузова «седан». ECM – электронный блок управления двигателем. TCM – электронный блок управления трансмиссией. BCM – электронный блок управления кузовом автомобиля. DRL – центральный замок. SRS – дополнительная система пассивной безопасности (SRS).
Блоки в салоне
Блок предохранителей
Он находится в левом торце приборной панели, со стороны водителя, за защитной крышкой.
Фото — схема
p, blockquote 11,0,0,0,0 —>
| 1 | 10А Реле стартера, противоугонная сигнализация — START |
| 2 | 10А Блок управления кондиционером — A/CON SW |
| 3 | 10А Система обогрева наружных зеркал заднего вида — HTD MIRR |
| 4 | 15А Обогрев сидений — SEAT HTR |
| 5 | 10А Кондиционер — A/CON |
| 6 | 10А Лампы дальнего света — HEAD LAMP |
| 7 | 25А Стеклоочиститель ветрового окна — FR WIPER |
| 8 | 10/15А Задний стеклоочиститель либо резерв |
| 9 | 15А Блок управления замками дверей и зажиганием — DRl/SMK |
| 10 | 10А Задние противотуманные фонари — RR FOG |
| 11 | 25А Блок управления стекло подъемниками — P/WDW DR |
| 12 | 10А Часы — D CLOCK |
| 13 | 15А Прикуриватель — C/LIGHTER |
| 14 | 20А Люк, реле блока управления зажиганием — DR LOCK |
| 15 | 15А Реле обогревателя ветрового стекла — DEICER |
| 16 | 15А Стоп — сигналы — STOP LP |
| 17 | 15А Освещение салона ROOM LP |
| 18 | 15А Аудиосистема, маршрутный компьютер — AUDIO |
| 19 | 15А Реле привода открытия багажника — TRUNK OPEN |
| 20 | 25А Модуль управления электроникой двери пассажиров — PDM |
| 21 | 25А Блокировка электрических стеклоподъемников — SAFETY P/WDW |
| 22 | 25А Электрические стеклоподъемники — P/WDW ASS |
| 23 | 15А Розетка электрического питания — P/OUTLET |
| 24 | 10А Блок переключателей — T/SIG LP |
| 25 | 10А Сигнализатор подушки безопасности — A/BAG IND |
| 26 | 10А Панель приборов — CLUSTER |
| 27 | 15А Подушка безопасности — A/BAG |
| 28 | 15А Блок управления замками дверей и зажиганием — IGN1-A |
| 29 | 15А Реле аварийной сигнализации — HAZARD LP |
| 30 | 10А Лампа правого заднего габаритного фонаря — TAIL LP (RH) |
| 31 | 10А Лампа левого заднего габаритного фонаря — TAIL LP (LH) |
Блок реле
Расположен под панелью в единой соединительной коробке интеграционной модульной электросхемы.
Тут могут находится следующие реле:
p, blockquote 15,0,0,0,0 —>
- клавиши запуска
- подсветки (иллюминации)
- стекло очистителя
- обогревателя стекла
- без ключевого доступа
- электро стекло подъемников
- и т.д.
Предохранители Киа Церато 2 и реле с их назначением и схемами блоков
Kia Cerato 2 го поколения выпускалось в 2008, 2009, 2010, 2011, 2012 и 2013 году. В Европе и США известно под названием Kia Forte. В данной статье вы найдете описание предохранителей и реле Киа Церато 2 го поколения со схемами блоков, местами их расположения и фото — примерами исполнения. Отметим предохранитель отвечающий за прикуриватель.
Не подходит поколение Киа Церато?
Блоки в салоне
Блок предохранителей
Он находится в левом торце приборной панели, со стороны водителя, за защитной крышкой.
Фото — схема
Описание
| 1 | 10А Реле стартера, противоугонная сигнализация — START |
| 2 | 10А Блок управления кондиционером — A/CON SW |
| 3 | 10А Система обогрева наружных зеркал заднего вида — HTD MIRR |
| 4 | 15А Обогрев сидений — SEAT HTR |
| 5 | 10А Кондиционер — A/CON |
| 6 | 10А Лампы дальнего света — HEAD LAMP |
| 7 | 25А Стеклоочиститель ветрового окна — FR WIPER |
| 8 | 10/15А Задний стеклоочиститель либо резерв |
| 9 | 15А Блок управления замками дверей и зажиганием — DRl/SMK |
| 10 | 10А Задние противотуманные фонари — RR FOG |
| 11 | 25А Блок управления стекло подъемниками — P/WDW DR |
| 12 | 10А Часы — D CLOCK |
| 13 | 15А Прикуриватель — C/LIGHTER |
| 14 | 20А Люк, реле блока управления зажиганием — DR LOCK |
| 15 | 15А Реле обогревателя ветрового стекла — DEICER |
| 16 | 15А Стоп — сигналы — STOP LP |
| 17 | 15А Освещение салона ROOM LP |
| 18 | 15А Аудиосистема, маршрутный компьютер — AUDIO |
| 19 | 15А Реле привода открытия багажника — TRUNK OPEN |
| 20 | 25А Модуль управления электроникой двери пассажиров — PDM |
| 21 | 25А Блокировка электрических стеклоподъемников — SAFETY P/WDW |
| 22 | 25А Электрические стеклоподъемники — P/WDW ASS |
| 23 | 15А Розетка электрического питания — P/OUTLET |
| 24 | 10А Блок переключателей — T/SIG LP |
| 25 | 10А Сигнализатор подушки безопасности — A/BAG IND |
| 26 | 10А Панель приборов — CLUSTER |
| 27 | 15А Подушка безопасности — A/BAG |
| 28 | 15А Блок управления замками дверей и зажиганием — IGN1-A |
| 29 | 15А Реле аварийной сигнализации — HAZARD LP |
| 30 | 10А Лампа правого заднего габаритного фонаря — TAIL LP (RH) |
| 31 | 10А Лампа левого заднего габаритного фонаря — TAIL LP (LH) |
Блок реле
Расположен под панелью в единой соединительной коробке интеграционной модульной электросхемы.
Тут могут находится следующие реле:
- клавиши запуска
- подсветки (иллюминации)
- стекло очистителя
- обогревателя стекла
- без ключевого доступа
- электро стекло подъемников
- и т.д.
Блок под капотом

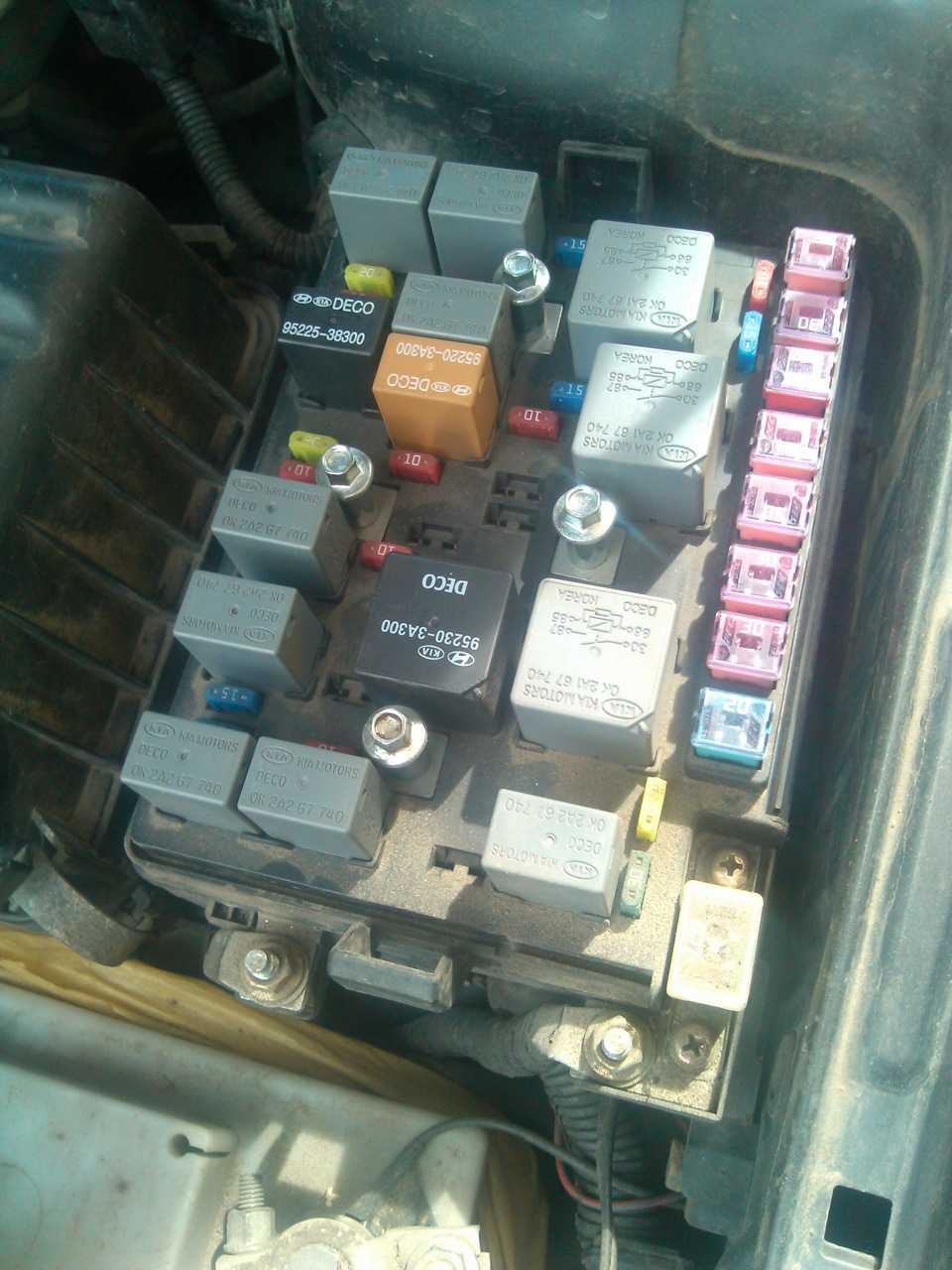

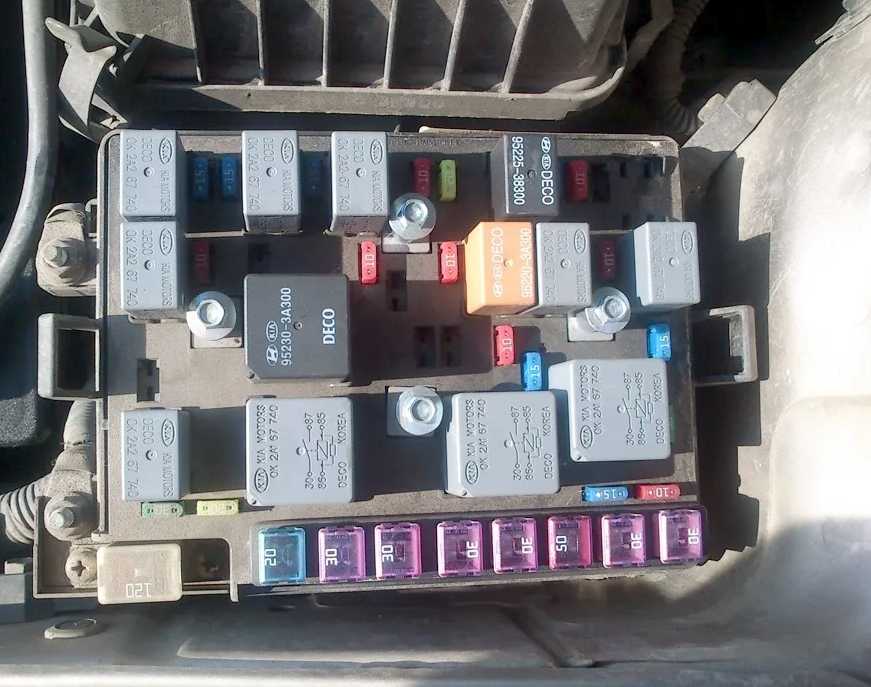

Находится в левой части подкапотного пространства, рядом с аккумулятором, под защитной крышкой.

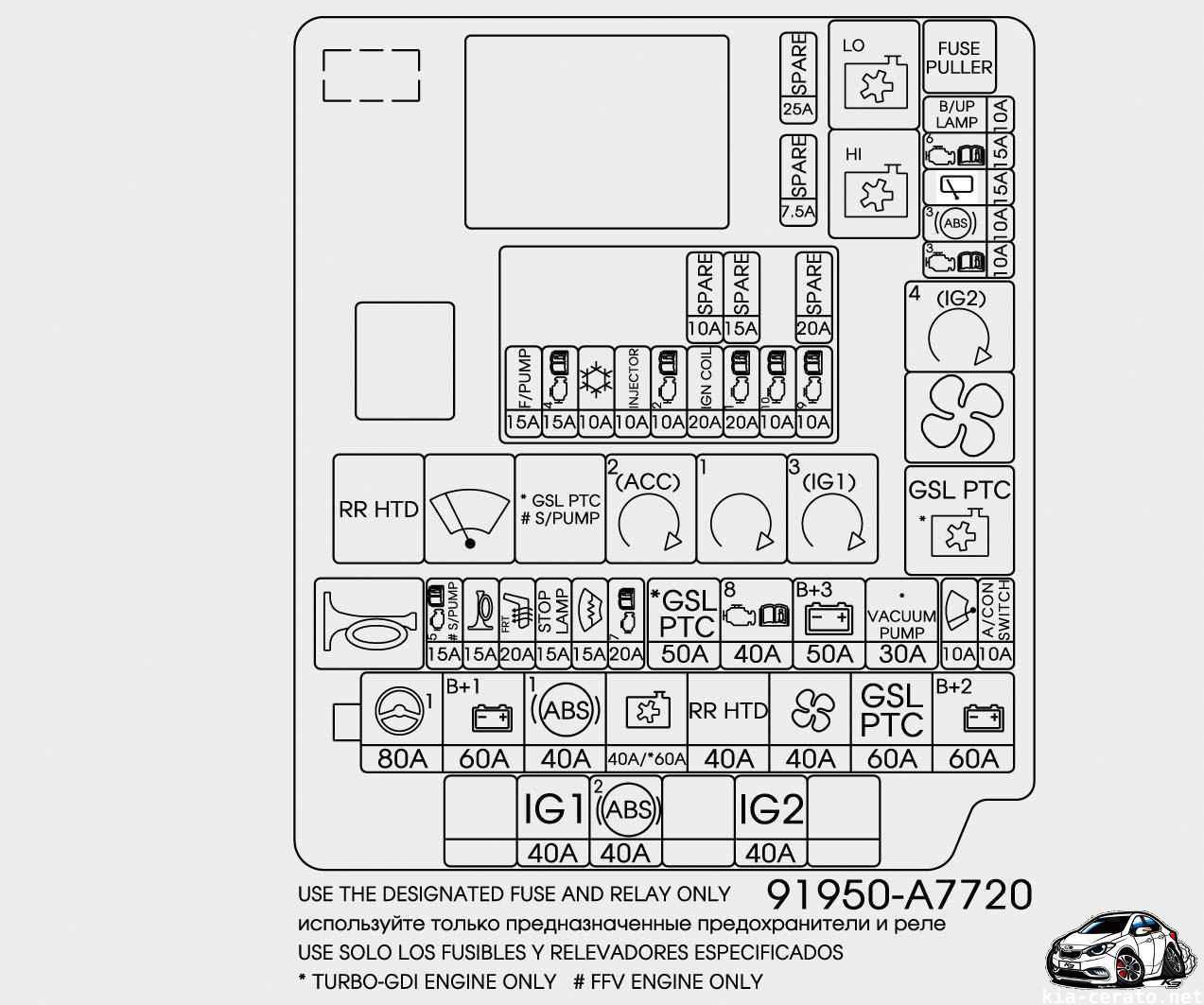

Схема
Обозначение предохранителей
| 1 | 20А Катушки зажигания, конденсатор — IGN COIL |
| 2 | 10А Датчики системы управления двигателем — SNSR2 |
| 3 | 10А Система зажигания — ECU2 |
| 4 | 10А Система кондиционирования, топливные форсунки — INJECTOR |
| 5 | 15А Датчики системы управления двигателем — SNSR1 |
| 6 | 10А Главное реле — ECU1 |
| 7 | 10А Кондиционер — A/CON |
| 8 | 15А Топливный насос — F/PUMP |
| 9 | 30А Главное реле — ECU |
| 10 | 20А Резерв — SPARE |
| 11 | 15А Резерв — SPARE |
| 12 | 10А Выключатель лампы света заднего хода — B/UPLP |
| 13 | 15А Катушки зажигания, конденсатор — ECU3 |
| 14 | 10А Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости — ABS |
| 15 | 10А Датчики системы управления двигателем — SNSR3 |
| 16 | 10А Звуковой сигнал — HORN |
| 17 | 20А Дальний свет — H/LPHI |
| 18 | 50А Электронный блок управления электрооборудованием салона — BATT2 |
| 19 | 30А Замок зажигания — IGN 1 |
| 20 | 40А Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, диагностический разъем — ABS1 |
| 21 | 20А Резерв — SPARE |
| 22 | 10А Противотуманные фары, диагностический разъем — FOG LP (FR) |
| 23 | 10А Лампа ближнего света левой блок-фары — H/LP LO LH |
| 24 | 10А Лампа ближнего света правой блок-фары — H/LP LO RH |
| 25 | 10А Резерв — SPARE |
Назначение реле
- MAIN — Главное реле
- F/PUMP — Реле топливного насоса
- A/C0N — Реле кондиционера
- BLOWER — Реле электро вентилятора радиатора системы охлаждения
- H/LPHI — Реле дальнего света фар
- HORN — Реле звукового сигнала
- C/FAN HI — Реле электро вентилятора системы кондиционирования (высокая скорость вращения)
- START — Реле стартера
- FOG LP — Реле задних противотуманных фонарей
- WIPER — Реле стеклоочистителя
- C/FAN LO — Реле электро вентилятора системы кондиционирования (малая скорость вращения)
- H/LPLO — Реле ближнего света фар

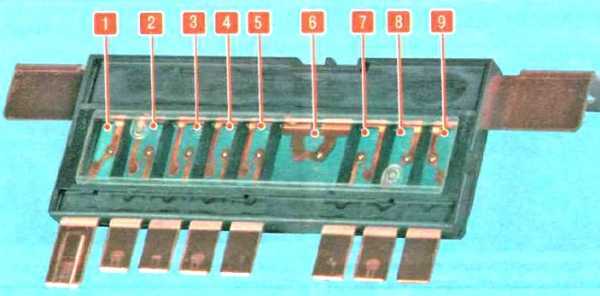

Главный блок
С боку, на передней стенке, находится главный блок предохранителей выполненный в виде плавких вставок высокой мощности.
Схема

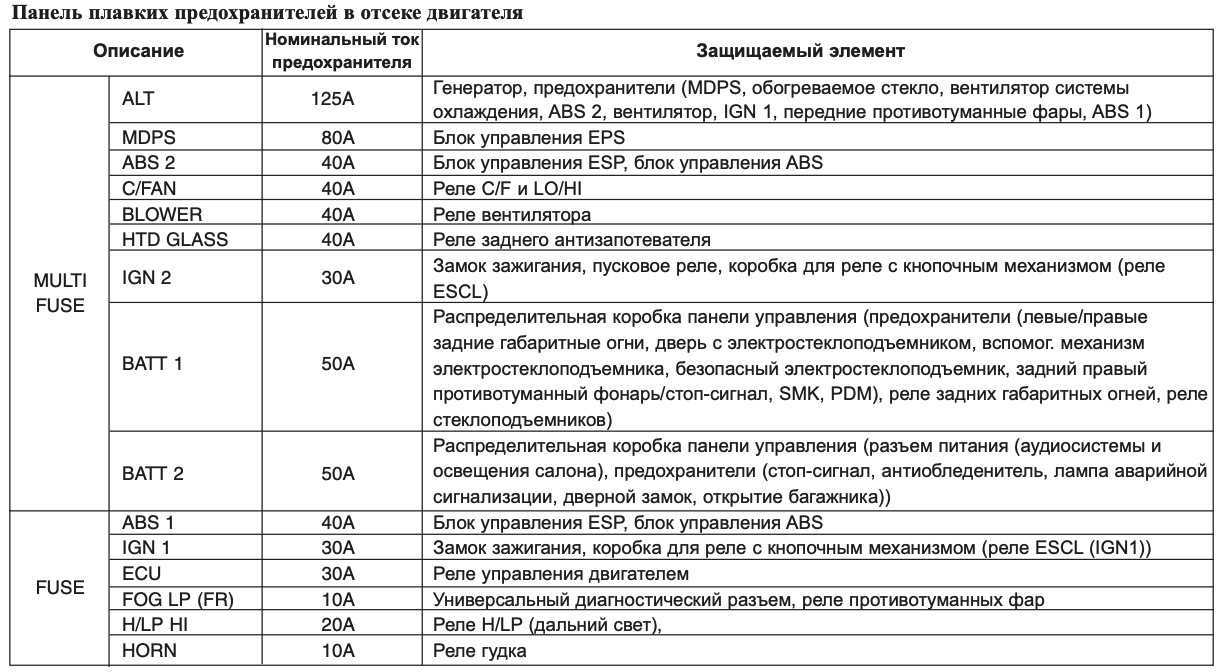

Расшифровка
- 80А MDPS — Блок управления EPS
- 40А ABS2 — Блок управления ABS, блок управления ESP
- 40А C/FAN — Электро вентилятор системы кондиционирования
- 40А BLOWER — Электро вентилятор радиатора системы охлаждения
- 40А HTD GLASS — Обогрев зеркал заднего вида
- 125А ALT — Генератор
- 30А IGN2 — Выключатель (замок) зажигания
- 50А ВАТТ 1 — Электронный блок управления электрооборудованием салона
- 50А SPARE — Резерв
Остались вопросы? Задавайте их в комментарии.
Блоки под капотом

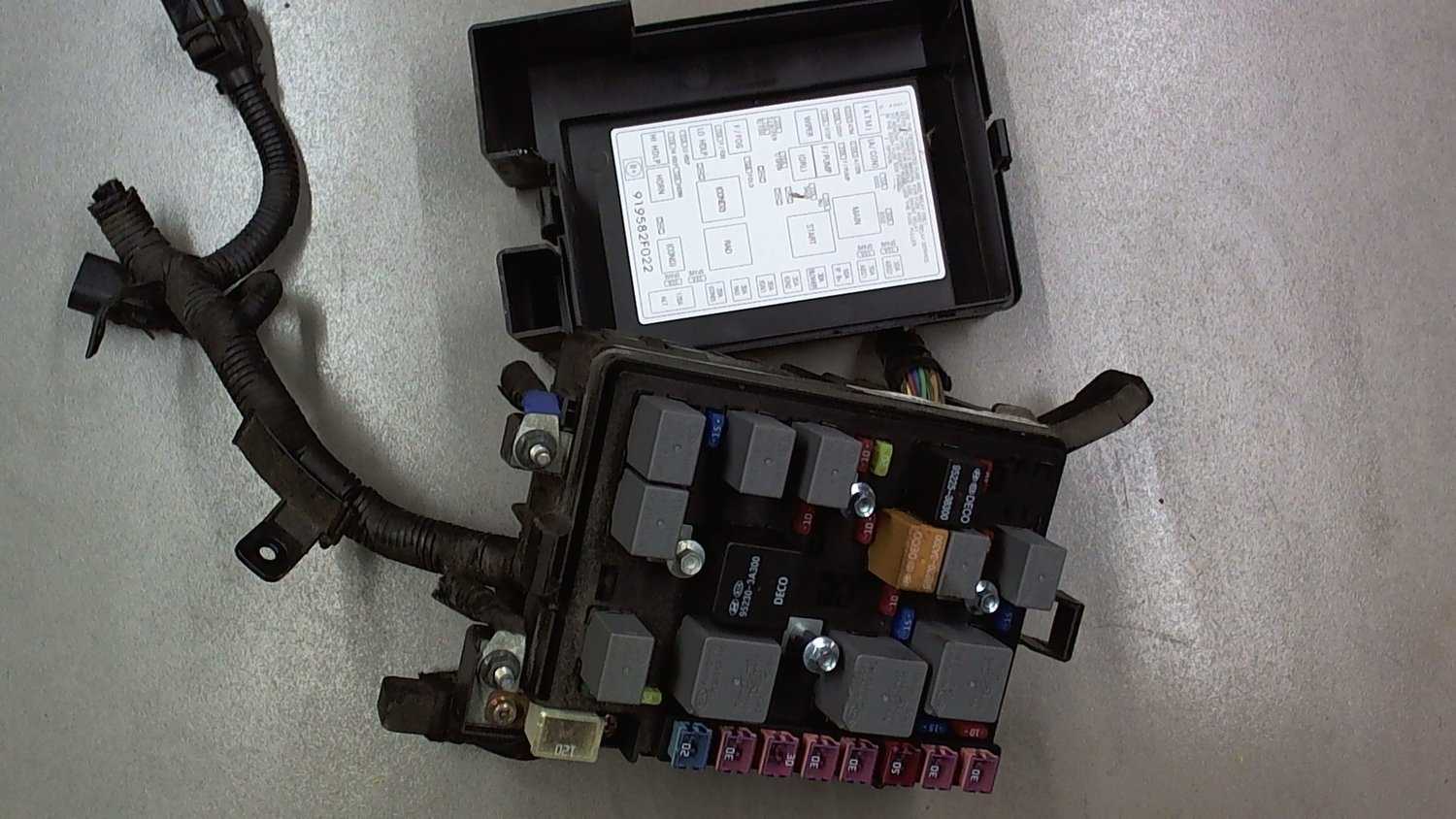

Основной блок
Он расположен в левой части под защитной крышкой.

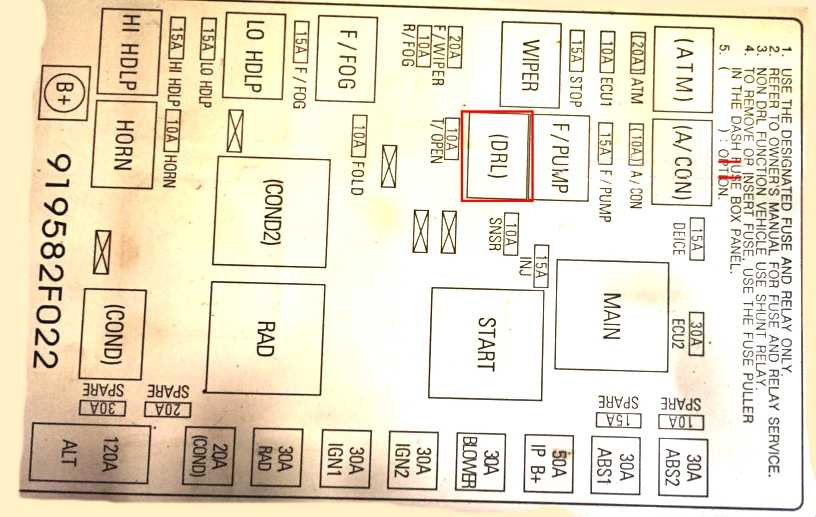

Пример схемы с обратной стороны крышки
Обозначение
| ECU1 | 10A Блок управления двигателем |
| STOP | 15A Стоп-сигнал |
| F/WIPER | 20A Передний стеклоочиститель |
| R/FOG | 10A Задний противотуманный фонарь |
| F/FOG | 15A Передние противотуманные фары |
| LO FHDLP | 15A Ближний свет фар |
| HI HDLP | 15A Дальний свет фар |
| A/CON | 10A Система кондиционера |
| F/PUMP | 15A Топливный насос |
| T/OPEN | 10A Открывание крышки багажника |
| SAFTY P/WINDOW | 20A Модуль защиты стекло подъемника |
| HORN | 10A Звуковой сигнал |
| INJ | 15A Инжектор |
| SNSR | 10A Сенсор кислорода |
| ECU2 | 30A Блок управления двигателем |
| SPARE | Запасной предохранитель |
| ABS | 30A Анти блокировочная система |
| BLOWER | 30A Вентилятор |
| IGN | 30A Замок зажигания |
| RAD | 30/40A Вентилятор радиатора |
| COND | 20A Реле вентилятора конденсатора |
| ALT | 120/140A Генератор |
| Реле | |
| ATM | Блок управления автоматической коробки передач |
| WIPER | Реле стеклоочистителя |
| F/FOG | Реле передних противотуманных фар |
| LO HDLP | Реле фары (ближний свет) |
| HI HDLP | Реле фары (дальний свет) |
| A/CON | Реле кондиционера |
| F/PUMP | Реле топливного насоса |
| DRL | Реле фонарей для светлого времени суток |
| COND2 | Реле вентилятора конденсатора |
| HORN | Реле звукового сигнала |
| MAIN | Главное реле |
| START | Реле стартера |
| RAD | Реле вентилятора радиатора |
| COND | Реле вентилятора конденсатора |
Дополнительный блок
Используется преимущественно для киа церато 1 го поколения с дизельными двигателями.
Расшифровка предохранителей
| F/HEATER | 30А Нагреватель топливного фильтра |
| HEATER 3 | 40А Нагреватель 3 с положительным температурным коэффициентом |
| HEATER 2 | 40А Нагреватель 2 с положительным температурным коэффициентом |
| GLOW | 60А Свеча предпускового подогрева |
| HEATER 1 | 40А Нагреватель 1 с положительным температурным коэффициентом |
На этом статья закончена. А если Вам есть чем её дополнить, пишите в комментарии.
Блок в салоне
Находится под панелью приборов со стороны водителя за защитной крышкой.
Описание предохранителей
p, blockquote 13,0,0,0,0 —>
| START | 10А Двигатель стартера |
| SRF/D LOCK | 20А Крыша, Запирание двери |
| RR FOG | 10А Задний противотуманный фонарь |
| HAZARD | 10А Аварийная сигнализация |
| A/ CON | 10А Система кондиционирования воздуха |
| CLUSTER | 10А BCM, панель приборов (IND.), модуль управления кондиционером |
| RKE | 10А Доступ на расстоянии без ключей |
| S/ HTR | 20А Обогрев сидений |
| C/ LIGHTER | 15А Прикуриватель |
| A/ BAG | 15А Подушки безопасности |
| R/ WIPER | 15А Задний стеклоочиститель |
| AUDIO | 10А Система аудио устройств |
| ABS | 10А Анти — блокировочная система АБС |
| POWER | 15А Розетка питания |
| ROOM | 15А Плафон салона |
| IGN | 10А Зажигание |
| ECU | 10А Блок управления двигателем |
| TAIL RH | 10А Задний свет (правый) |
| T/ SIG | 10А Фонарь указателя поворота |
| RR/ HTR | 30А Обогреватель заднего стекла |
| P/ WDW LH | 25А Стекло подъёмник (левый) |
| HTD/ MIRR | 10А Нагреватель наружного зеркала заднего вида |
| P/WDW RH | 25А Стекло подъёмник (правое) |
| TAIL LH | 10А Задний свет (левый) |
Назначение реле
p, blockquote 15,0,0,0,0 —>
| RR/HTR | R1 Реле обогревателя заднего стекла |
| RESISTOR | R2 Резистор |
| P/WDW | R3 Реле электро подъемника стекол |
| ACC/ PWR | R4 Вспомогательное оборудование/ Реле розетки электропитания |
| TAIL | R5 Реле заднего света |
Блоки в салоне
Блок предохранителей
Он расположен в левой части панели приборов, со стороны водителя, за защитной крышкой.
Фото — схема
Описание
| 1 | Реле стартера 10А, охранная сигнализация — ПУСК |
| 2 | 10A Блок управления кондиционером — A / CON SW |
| 3 | Обогрев наружных зеркал заднего вида 10A — HTD MIRR |
| 4 | 15A Обогрев сиденья — SEAT HTR |
| 5 | 10A Кондиционер — A / CON |
| 6 | Лампы дальнего света 10А — ГОЛОВНАЯ ЛАМПА |
| 7 | 25A Стеклоочиститель — FR WIPER |
| восемь | 10 / 15A Задний дворник или резервный |
| девять | 15А Блок управления замками и зажиганием — ДРЛ / СМК |
| 10 | 10А Задний противотуманный фонарь — RR FOG |
| одиннадцать | 25A Блок управления стеклоподъемником — P / WDW DR |
| 12 | Часы 10А — ЧАСЫ D |
| 13 | Прикуриватель 15А — C / LIGHTER |
| 14 | 20А Дверь, реле блока управления зажиганием — DR LOCK |
| 15 | Реле обогревателя лобового стекла 15А — DEICER |
| 16 | 15А Стоп — сигналы — СТОП LP |
| 17 | 15A МЕСТНОЕ освещение салона LP |
| 18 | 15А Аудиосистема, бортовой компьютер — АУДИО |
| 19 | 15А Реле управления открыванием багажника — ОТКРЫТИЕ БАГАЖНИКА |
| ветры | 25A Блок управления электроникой двери — PDM |
| 21 год | 25A Закрывание стеклоподъемника — БЕЗОПАСНОСТЬ P / WDW |
| 22 | Электростеклоподъемники 25А — P / WDW ASS |
| 23 | Розетка 15А — P / OUTLET |
| 24 | Блок переключателей 10A — T / SIG LP |
| 25 | 10A Сигнальная лампа подушки безопасности — A / BAG IND |
| 26 | 10А Панель приборов — КЛАСТЕР |
| 27 | Подушка безопасности 15A — A / BAG |
| 28 год | 15A Блок управления замком и зажиганием — IGN1-A |
| 29 | 15A Реле аварийной сигнализации — HAZARD LP |
| тридцать | 10A Правый задний фонарь — TAIL LP (RH) |
| 31 год | 10A Левый задний фонарь — TAIL LP (LH) |
Блок реле
Размещается под панелью в единой распределительной коробке для монтажной схемы модульной интеграции.
Здесь могут быть расположены следующие реле:
- пусковые ключи
- освещение (освещение)
- стеклоочиститель
- стеклянный обогреватель
- без ключа доступа
- электрические стеклянные лифты
- так далее
Блок в салоне
Находится под панелью приборов со стороны водителя за защитной крышкой.
Фото – пример
Схема
Описание предохранителей
| START | 10А Двигатель стартера |
| SRF/D LOCK | 20А Крыша, Запирание двери |
| RR FOG | 10А Задний противотуманный фонарь |
| HAZARD | 10А Аварийная сигнализация |
| A/ CON | 10А Система кондиционирования воздуха |
| CLUSTER | 10А BCM, панель приборов (IND.), модуль управления кондиционером |
| RKE | 10А Доступ на расстоянии без ключей |
| S/ HTR | 20А Обогрев сидений |
| C/ LIGHTER | 15А Прикуриватель |
| A/ BAG | 15А Подушки безопасности |
| R/ WIPER | 15А Задний стеклоочиститель |
| AUDIO | 10А Система аудио устройств |
| ABS | 10А Анти – блокировочная система АБС |
| POWER | 15А Розетка питания |
| ROOM | 15А Плафон салона |
| IGN | 10А Зажигание |
| ECU | 10А Блок управления двигателем |
| TAIL RH | 10А Задний свет (правый) |
| T/ SIG | 10А Фонарь указателя поворота |
| RR/ HTR | 30А Обогреватель заднего стекла |
| P/ WDW LH | 25А Стекло подъёмник (левый) |
| HTD/ MIRR | 10А Нагреватель наружного зеркала заднего вида |
| P/WDW RH | 25А Стекло подъёмник (правое) |
| TAIL LH | 10А Задний свет (левый) |
Назначение реле
| RR/HTR | R1 Реле обогревателя заднего стекла |
| RESISTOR | R2 Резистор |
| P/WDW | R3 Реле электро подъемника стекол |
| ACC/ PWR | R4 Вспомогательное оборудование/ Реле розетки электропитания |
| TAIL | R5 Реле заднего света |
Блок в салоне
Находится под панелью приборов со стороны водителя за защитной крышкой.
Схема
Описание предохранителей
| START | 10А Двигатель стартера |
| SRF/D LOCK | 20А Крыша, Запирание двери |
| RR FOG | 10А Задний противотуманный фонарь |
| HAZARD | 10А Аварийная сигнализация |
| A/ CON | 10А Система кондиционирования воздуха |
| CLUSTER | 10А BCM, панель приборов (IND.), модуль управления кондиционером |
| RKE | 10А Доступ на расстоянии без ключей |
| S/ HTR | 20А Обогрев сидений |
| C/ LIGHTER | 15А Прикуриватель |
| A/ BAG | 15А Подушки безопасности |
| R/ WIPER | 15А Задний стеклоочиститель |
| AUDIO | 10А Система аудио устройств |
| ABS | 10А Анти – блокировочная система АБС |
| POWER | 15А Розетка питания |
| ROOM | 15А Плафон салона |
| IGN | 10А Зажигание |
| ECU | 10А Блок управления двигателем |
| TAIL RH | 10А Задний свет (правый) |
| T/ SIG | 10А Фонарь указателя поворота |
| RR/ HTR | 30А Обогреватель заднего стекла |
| P/ WDW LH | 25А Стекло подъёмник (левый) |
| HTD/ MIRR | 10А Нагреватель наружного зеркала заднего вида |
| P/WDW RH | 25А Стекло подъёмник (правое) |
| TAIL LH | 10А Задний свет (левый) |
Назначение реле
| RR/HTR | R1 Реле обогревателя заднего стекла |
| RESISTOR | R2 Резистор |
| P/WDW | R3 Реле электро подъемника стекол |
| ACC/ PWR | R4 Вспомогательное оборудование/ Реле розетки электропитания |
| TAIL | R5 Реле заднего света |
KIA Rio (2011-2014) — схема предохранителей
Все об автомобилях
Поиск
- Главная
- О нас
- Свяжитесь с нами
№ А Предохранитель Цепь защищена
F1 20 АУДИО Аудио. Головное устройство A / V и навигации, F13 10A (комнатная лампа)
F2 7,5 РФ АНТ RF ПРИЕМНИК
F3 20 БЕЗОПАСНОСТЬ PAVDW Модуль электрического стеклоподъемника безопасности водителя
F4 20 P / СИДЕНЬЕ (ДРВ) Ручной переключатель сиденья водителя
F5 10 МОДУЛЬ 1 Драйвер CCS Switch, Разъем канала передачи данных, зуммер системы помощи при парковке сзади, переключатель внешнего зеркала с электроприводом
F6 15 ЛЮК Электродвигатель люка
F7 25 AMP AMP
F8 7.5 банкомат К / ЗАМОК Рычаг переключения передач ATM, ключевой соленоид
F9 10 УГОЛ ЛАМПА –
F10 15 СИДЕНЬЕ ВЕНТ Подогреватель подушки CCS для водителя / пассажира
Fll 25 PAVDW RH Главный выключатель стеклоподъемника, Выключатель заднего правого стеклоподъемника, выключатель электрического стеклоподъемника пассажира (левый)
F12 25 PAVDW LH Главный выключатель стеклоподъемника, Выключатель заднего стеклоподъемника, левый, выключатель электрического стеклоподъемника пассажира (правый)
F13 10 НОМЕР LP Модуль управления кондиционером, цифровые часы, модуль управления IPS, комбинация приборов (IND.), Лампа багажного отделения, Ключ зажигания ILL. & Дверной выключатель, Лампа салона, лампа тщеславия водителя / пассажира, Верхняя консоль (переключатель освещения карты). BCM
F14 10 ПДМБ Модуль управления Smart Key, держатель FOB, кнопочный переключатель Start / Stop
F15 15 ЗАМОК ДВИГАТЕЛЬ Реле блокировки / разблокировки дверей, реле задней двери
F16 15 ОПАСНОСТЬ BCM
F17 10 FOG LP RR Блок реле ICM (реле задней противотуманной фары)
F18 15 STRHTD –
F19 25 ПДМ Модуль управления смарт-ключом
F20 10 СТАРТ Реле охранной сигнализации, Модуль управления интеллектуальным ключом, Блок предохранителей и реле E / R (R4), Переключатель диапазонов коробки передач
F21 10 МОДУЛЬ 2 Выключатель стоп-сигнала (GSL), индикатор рычага переключения передач ATM, модуль управления IPS (вход ON / START), ECM 4WD, переключатель устройства регулировки положения фар, привод механизма регулировки положения фар, левый / правый, Блок управления устройством автоматического выравнивания фар
F22 20 UH КОРОБКА E / R Блок предохранителей и реле (FUSE — F22, F23, F24, F25)
F23 10 A / BAG IND Комбинация приборов (IND.)
F24 10 КЛЮЧ SMART 2 Модуль управления смарт-ключом
F25 25 дворник FRT Электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель), блок предохранителей и реле E / R (R12 — реле переднего стеклоочистителя (LO))
F26 20 РОЗЕТКА 1 Передняя розетка, правая
F27 10 УМНЫЙ КЛЮЧ 1
Блок под капотом
Расположен в левой части моторного отсека, рядом с аккумуляторной батареей, под защитной крышкой.
Схема
Обозначение предохранителя
| 1 | 20A Катушки зажигания, конденсатор — IGN COIL |
| 2 | 10A Датчики системы управления двигателем — SNSR2 |
| 3 | Система зажигания 10А — ECU2 |
| 4 | 10A Система кондиционирования, топливные форсунки — ИНЖЕКТОР |
| 5 | 15A Датчики системы управления двигателем — SNSR1 |
| 6 | Главное реле 10А — ЭБУ1 |
| 7 | 10A Кондиционер — A / CON |
| восемь | 15A Топливный насос — F / PUMP |
| девять | Главное реле 30А — ЭБУ |
| 10 | 20А Резерв — ЗАБРОНИРОВАТЬ |
| одиннадцать | 15А Резерв — ЗАБРОНИРОВАТЬ |
| 12 | 10A Переключатель фонарей заднего хода — B / UPLP |
| 13 | Катушки зажигания 15А, конденсатор — ECU3 |
| 14 | 10A Система стабилизации ESP, антиблокировочная система ABS, датчик КП — ABS |
| 15 | 10A Датчики системы управления двигателем — SNSR3 |
| 16 | 10А Звуковой сигнал — Рог |
| 17 | 20А Дальний свет — H / LPHI |
| 18 | 50A Электронный блок управления электрооборудованием салона — BATT2 |
| 19 | Замок зажигания 30А — IGN 1 |
| ветры | 40A Система стабилизации ESP, антиблокировочная система ABS, диагностический разъем — ABS1 |
| 21 год | 20А Резерв — ЗАБРОНИРОВАТЬ |
| 22 | 10A Противотуманная фара, диагностический разъем — FOG LP (FR) |
| 23 | 10A Ближний свет, левая фара — H / LP LO LH |
| 24 | 10A Ближний свет, правая фара — H / LP LO RH |
| 25 | 10А Резерв — ЗАБРОНИРОВАТЬ |
Назначение реле
- ГЛАВНОЕ — Главное реле
- F / PUMP — Реле топливного насоса
- A / C0N — Реле климат-контроля
- BLOWER — Реле электровентилятора радиатора системы охлаждения
- H / LPHI — Реле дальнего света фар
- HORN — реле звукового сигнала
- C / FAN HI — Реле электровентилятора системы кондиционирования (высокая скорость)
- ПУСК — Реле стартера
- FOG LP — Реле заднего противотуманного света
- WIPER — Реле стеклоочистителя
- C / FAN LO — Реле электровентилятора кондиционера (низкая скорость)
- H / LPLO — Реле ближнего света фар
Главный блок
Сбоку на передней стенке расположен главный блок предохранителей, выполненный в виде предохранителей повышенной мощности.
Схема
Расшифровка
- 80А МДПС — блок управления ЭПС
- 40A ABS2 — блок управления ABS, блок управления ESP
- 40A C / FAN — Электровентилятор кондиционера
- BLOWER 40A — Электровентилятор радиатора системы охлаждения
- 40A HTD GLASS — Зеркала с подогревом
- 125А ALT — Генератор
- 30A IGN2 — Замок зажигания (замок
- 50A WATT 1 — Электронный блок управления электрооборудованием салона
- ЗАМЕНА 50А — Резерв
Предохранители и реле в салоне Киа Церато 1
Монтажный блок в кабине расположен, как и у других моделей Kia, внизу панели управления со стороны водителя. Замок в панели управления, закрытый защитной крышкой.
Схема блока предохранителей и реле в салоне Киа Церато 1
Описание
| НАЧАЛО | Стартер 10А |
| SRF / ЗАМОК D | 20А крыша, закрывающая дверь |
| RR FOG | 10А Задний противотуманный фонарь |
| РИСК | Сигнализация 10А |
| A / CON | 10A Кондиционер |
| СВЯЗКА | 10A BCM, панель приборов (IND.), Блок управления кондиционером |
| RKE | 10A Удаленный доступ без ключей |
| S / HTR | 20А Обогрев сиденья |
| С / ЗАЖИГАЛКА | Предохранитель прикуривателя 15A Kia Cerato 1 |
| СУМКА | Подушка безопасности 15A |
| R / стеклоочиститель | Стеклоочиститель задний 15А |
| АУДИО | Система аудиоустройств 10А |
| Пресс | 10А антиблокировочная система ABS |
| СИЛА | Розетка 15 А |
| НОМЕР | 15А Внутреннее освещение |
| IGN | Зажигание 10А |
| ЭБУ | 10А Блок управления двигателем |
| ХВОСТ DX | 10А Задний фонарь (правый) |
| T / MR | 10A Указатель поворота |
| RR / HTR | 30А Обогрев заднего стекла |
| P / WDW LH | 25A Стеклоподъемник (левый) |
| HTD / MIRR | 10A Обогрев наружного зеркала заднего вида |
| P / WDW RH | 25A Стеклоподъемник (правый) |
| ЛЕВЫЙ ХВОСТ | 10А Задний фонарь (левый) |
Реле
| RR / HTR | R1 Реле обогрева заднего стекла |
| РЕЗИСТОР | Сопротивление R2 |
| P / WDW | R3 Реле стеклоподъемника |
| ACC / PWR | Аксессуары R4 / Розетка реле |
| ХВОСТИК | R5 Реле заднего фонаря |
