Пикап Nissan Navara был представлен в 1997 году. Первое поколение обозначалось кодом d22 и выпускалось в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. Второе поколение навара, после существенного обновления выпускалось в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 году и имело маркировку D40. За этот период автомобиль прошел рестайлинг. Третье поколение – d23, выпускается в настоящее время. В нашем материале вы найдете информацию с описанием блоков предохранителей и реле ниссан навара для первого и второго поколения, их фотографии и схемы, а также покажем места где они находятся. Отдельно выделим предохранитель отвечающий за прикуриватель.

Описание блоков предохранителей и реле на Ниссане Патфайндере и их назначение

На салонной плате стоят перемычки, обеспечивающие защиту следующим устройствам:

• электрическому приводу сидений;
• стеклоподъемникам;
• стоп-сигналам;
• аварийным огням;
• аудиосистеме;
• приводу люка в крыше;
• освещению на потолке салона;
• АБС;
• противотуманным фарам;
• парковочным фонарям;
• подаче напряжения на центральный замок;
• датчику указателя уровня топлива;
• подсветке спидометра;
• стартеру;
• затемняющемуся зеркалу заднего обзора в кабине;
• подушкам безопасности;
• навигатору;
• обогреву стекла на задней двери;
• блокировке селектора автоматической КПП;
• свечам накаливания;
• лампам дневных ходовых огней.

В моторном отделении имеются перемычки, подсоединенные к такому электрооборудованию:

• фонарю движения задним ходом;
• ДХО;
• управлению дальним и ближним светом;
• обогреву наружных зеркал;
• ПТФ;
• габаритным огням;
• подсветке площадки с номерным знаком;
• заднему антиобледенителю;
• регулировке оборотов вентилятора охлаждения;
• передним стеклоочистителям;
• датчику дождя;
• обогреву зеркал;
• топливному насосу;
• звуковому сигналу;
• климатической установке;
• стеклоомывателю;
• комбинированному переключателю;
• электрическому замку багажника и т.д.

Силовые плавкие вставки защищают цепи питания следующего оборудования:

• системы зажигания;
• зарядки аккумулятора;
• подачи напряжения на салонную плату и модуль предохранителей в подкапотном пространстве;
• релейной коробки моторного отсека;
• противотуманок.

Ниссан Навара — видео по бездорожью

Все самые интересные у Ниссан Навара технические характеристики скрываются под капотом. На российском рынке покупателю предлагается два силовых агрегата, оба дизельных:

• 2.5 л., четырехцилиндровый, мощность – 190 л. с.
• 3 л., шестицилиндровый, мощность – 231 л. с.

С предустановленным более мощным силовым агрегатом купить Ниссан Навара можно с 7-ми ступенчатой АКП, в то время как более слабый дизель предлагается c 6-ти ступенчатой механикой или 5-ти ступенчатой АКП.

Задняя подвеска выполнена в виде неразрезанного моста, благодаря чему достигается максимальная надежность и грузоподъемность автомобиля. Она подвешена на полуэллиптических листовых рессорах. Кузов базируется на раме F-Alpha из стали высокой прочности. Спереди имеются спиральные пружины и вильчатые рычаги.

Благодаря такому сочетанию можно без предосторожностей купить Ниссан Навара с пробегом. Автомобиль надежен и не доставляет массы хлопот своему владельцу

Полно приводная трансмиссия All Mode 4×4 и столь высокий описанный потенциал позволяют пикап чувствовать себя превосходно на любом дорожном покрытии. Постоянно активен лишь задний привод, передний подключается принудительно. Но в городе он не очень поворотлив, дает знать о себе длинная база.

Автомобиль прекрасно передвигается на скорости 150-160 км/ч и ровно держит свою траекторию. Небольшим недостатком может стать у Ниссан Навара расход топлива более 11 литров (в городе – 13 л, на трассе – чуть более 11 л).

Nissan navara d40

Блок в салоне

Блок предохранителей расположен в нижней части панели управления со стороны пассажира. Для того чтобы получить к нему доступ, откройте крышку перчаточного ящика.

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Фотография блока

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Обозначение элементов

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Расположение

p, blockquote 25,0,0,1,0 —>

Фотография

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Вот видео пример доступа к блокам.

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Фото схема

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

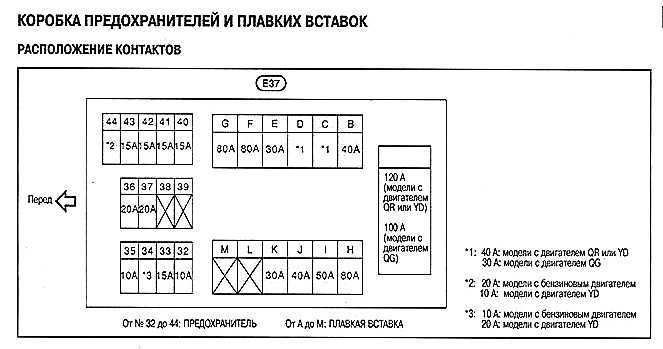

Блоки с предохранителями

Актуальная схема с обратной стороны защитной крышки

p, blockquote 32,0,0,0,0 —>

p, blockquote 33,0,0,0,0 —> p, blockquote 34,0,0,0,1 —>

Описание на русском

• 20A FR FOG LAMP — передний противотуманный фонарь
• 10A ABC ECU — электронный блок управления АБС
• 10A A/T ECU — электронный блок управления АКПП
• 15A FUEL PUMP — топливный насос
• 15A RR DEF — обогрев заднего стекла
• 15A RR DEF — обогрев заднего стекла
• 10A DTRL — дневные ходовые огни
• 15A HEATED MIRROR — обогрев зеркала
• 10A A/C COMP — компрессор кондиционера (включение электромуфты кондиционера)
• 15A H/LAMP LO RH — ближний свет, правая фара
• 15A H/LAMP LO LH — ближний свет, левая фара
• 30A FR WIPER — дворники лобового стекла
• 10A H/LAMP WASH — омыватель фар
• 10A TAIL LAMP — задние габариты
• 10A ILLUMINATION — освещение салона
• 10A H/LAMP HI LH — дальний свет, левая фара
• 10A H/LAMP HI RH — дальний свет, правая фара
• 15A FR BLR MTR — электродвигатель передней печки.
• 20A POWER SOCKET — доп.розетка 12 Вольт
• 10A AT CONT UNIT — блок управления
• 15A FR BLR MTR — электродвигатель передней печки
• 30A. PTC HTR — электронагреватель в печке (дизель медленно прогревается, для комфорта делают электроподогрев в печке)
• 15A HORN — сигнал
• 20A RADIO AMP — питание магнитолы / звукового усилителя

Источник статьи: http://vsepredohraniteli.ru/nissan/navara.html

Ниссан альмера н16 — предохранители и реле

Второе поколение Nissan Almera имеет маркировку кузова N16 и выпускалось в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году с кузовами хэтчбек и седан. Рестайлинг 2003 года затронул во основном внешний вид данного автомобиля. В нашей публикации вы найдете информацию с описанием блоков предохранителей и реле ниссан альмера н16, места их расположения и назначение.

Расположение блоков в almera n16

В данном автомобиле расположены 3 основных блока с предохранителями и реле. Одни в салоне и 2 в моторном отделении. Подробнее смотрите на схеме.

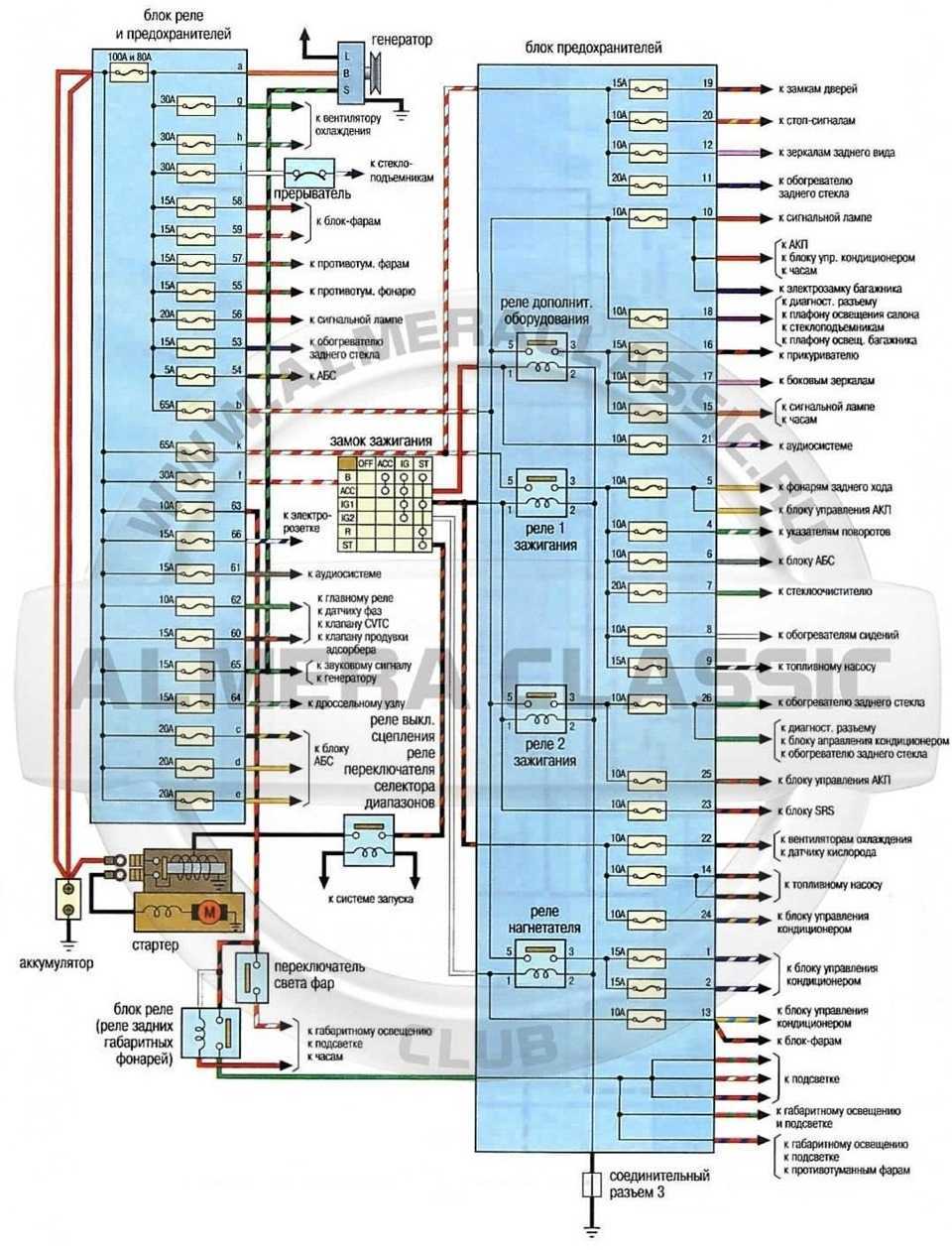

 Схема

Блок в салоне автомобиля

Он находится в приборной панели с левой стороны, за перчаточным ящиком.

Пример расположения

https://youtube.com/watch?v=9fyfxA0AJzo

Фотография

Схема

Описание

Предохранители

1. 10А Зеркала
2. 10А Лампы стоп-сигналов
3. 15А Электророзетка
4. 7,5А Под дополнительную электрику
5. 15А Аварийная сигнализация и поворотники
6. 10А Под дополнительную электрику
7. 20А Обогрев заднего стекла
8. 10А Кислородный датчик
9. 10А Дополнительный электропакет
10. 10А Электропакет
11. 10А Контроллер АКПП
12. 10А ЭБУ (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка)
13. 10А Лампа салона
14. 15А Электромотор вентилятора салона( обогреватель/ кондиционер)
15. 10А Кондиционер
16. 15А Электромотор вентилятора салона( обогреватель/ кондиционер
17. 10А Система впрыска топлива
18. 10А Подушки безопасности
19. 20А Дополнительный электропакет
20. 10А Контроллер двигателя
21. 10А Сигнал запуска
22. 15А Прикуриватель
23. Не используется
24. 20А Дополнительный электропакет
25. 20А Очиститель ветрового стекла
26. 7,5А Под дополнительную электрику
27. 15А Омыватель переднего и/ или заднего стекла (на подрулевой переключатель)
28. 15А Омыватель заднего стекла
29. 15А Бензонасос
30. 10А Спидометр, тахометр, указатели температуры и уровня топлива
31. 10А ABS
32. 10А Резерв
33. 15А Резерв
34. 20А Резерв

Реле лицевой стороны

• R1 Реле фар головного света
• R2 Реле управления дросельной заслонкой
• R3 Реле стеклоподъемников
• R4 Реле задних противотуманных фар

Реле тыльной стороны

• R1 Реле зажигания
• R2 Реле двигателя нагнетателя
• R3 Реле дополнительного оборудования (электро-аксессуаров)

Схема

Назначение

• А 100А Генератор (зарядка на батарею)
• В 40А электростеклоподъемники
• С 40А регулятор охлаждающих вентиляторов
• D 40А регулятор охлаждающих вентиляторов
• E 30А для дизелей
• F 60А для дизелей
• G 80А для дизелей
• H 80А главный источник питания, цепь заземления
• I 50А ABS
• J 30А к выключателю зажигания от аккумулятора
• К 30А ABS/ESP
• L 30А ESP
• М 30А Омыватель фар
• 32 20А Омыватель заднего стекла
• 33 15А Противотуманные фары
• 34 15А Электропривод и реле электропривода дроссельной заслонки
• 35 15А Фары, система включения ближнего света в дневное время
• 36 15А Фары, система включения ближнего света в дневное время
• 37 10А Задний противотуманный фонарь
• 38 10А Габариты, освещение номерного знака
• 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи)
• 40 15А Аудио, навигация, ЖК-дисплей
• 41 10А Система управления двигателем
• 42 10А Катушка зажигания
• 43 10А ЕГР
• 44 20А ЭБУ двигателя

Блок с реле

Он находится у правого крыла, с боку от бочка с омывающей жидкостью.

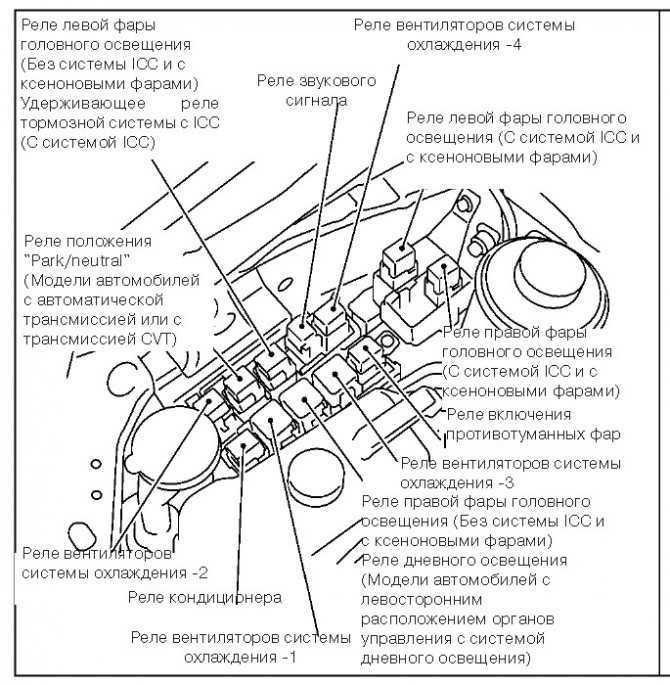

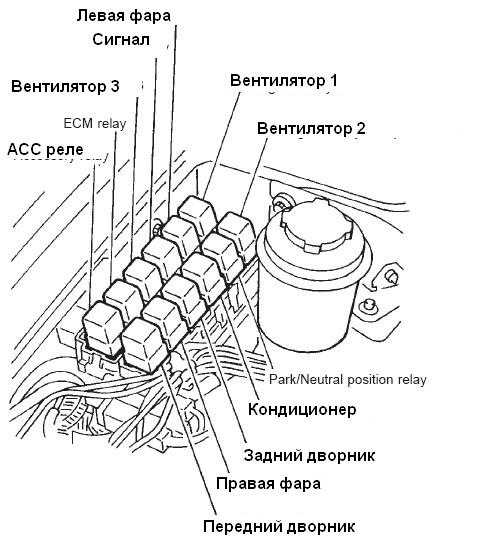

Фото-схема

Расшифровка

• R1 3-е реле вентилятора радиатора (25221E)
• R2 Передние туманки ПТФ (25224QA)
• R3 Реле кондиционера Е6 (25224D)
• R4 Реле звукового сигнала (25620)
• R5 Реле вентилятора радиатора (25224J)
• R6 Фары, свет (25224А)
• R7 Стартер (25224G)

Не подходит информация? Выберете нужный вариант в полном описании всех моделей.

Расположение предохранителей и реле

Малолитражный универсал был впервые выпущен в 1982 г. Массовое производство фургона началось в 1999 г. (3-я серия, У11). Ниссан АД (2000 г.) имел мощность 99/6 000 л.с./об.мин., жесткий кузов. Объем двигателя составлял 1 769 см³.

Малолитражный универсал класса С9 модификации 2007 г. снабжен бензиновым мотором, автоматической коробкой передач, цепью ГРМ, бортовым компьютером.

На Ниссане АД

Узел с плавкими конструкциями оборудован в пассажирском салоне. Предохраняющий агрегат выполнен в 2 версиях. Первая включает 26 плавких вставок. За прикуриватель отвечает аппарат F10 (15А).

Прерыватели обеспечивают безопасность потребителей:

• двигателя;
• системы охлаждения;
• очистителя ветрового стекла;
• форсунки;
• топливного насоса;
• стартера;
• розетки;
• кондиционера;
• коробки передач;
• тормозного устройства и др.

Во втором прикуриватель контролирует F4 (15 А). Под капотом вблизи АКП установлена коробка с электрическими защитниками и коммутационными выключателями. На верхней части панели нанесено графическое изображение выключателей тока.

На Nissan Wingroad

За перчаточным боксом расположена секция с перемычками (26 шт.). Графическое изображение плавких элементов нанесено на обратную сторону заслонки.

Омыватель ветрового стекла подключен к охранительному элементу F17, стартер контролирует F13 (10 А). В подкапотном пространстве находится энергоблок, представленный в 2 вариантах.

Внешний вид и интерьер

Во внешнем дизайне прослеживаются все черты другой модели производителя — Nissan Pathfinder. Спереди броские противотуманные круглые фары на мощном бампере, который перетекает в расширители на арки колес. Небольшие по размеру фары рубленой формы заходят на крылья. Задняя часть выполнена в классическом стиле для пикапов.

Изнутри пикап Ниссан Навара 2014 года претерпел массу изменений в сравнении с четвертым поколением, выпущенным 3-мя годами ранее. В лучшую сторону отличаются эргономика, качество материалов. В целом, здесь все напоминает архитектуру классического джипа с выверенной функциональностью.

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

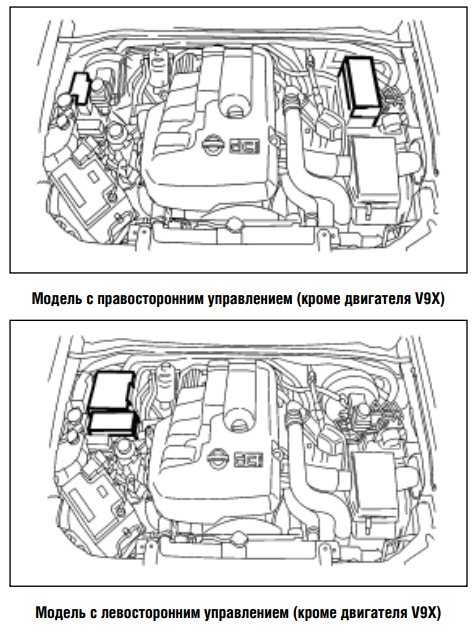

Блок предохранителей находится в моторном отсеке (справа).
