Как расшифровать маркировку предохранителей в блоках на Toyota Avensis

Инженеры компании постарались по максимуму облегчить обслуживание транспортного средства после покупки – практически все сложноконстуркционное оборудование имеет интуитивно понятную схему расположения и логичность сборки.

Данная правило касается и маркировки предохранителей в блоках автомобиля – узнать функциональное предназначение каждого элемента можно все лишь сверив маркировочный номер с данными из таблицы ниже.

Номер предохранителя в блоке	Функциональное предназначение элемента
1	Элемент предназначен для защиты от перенапряжения усилителя кольцевой антенны иммобилайзера автомобиля
2	Необходим для стабильной работы блока ЭУР
3	Дополнительный предохранитель для безопасной работы блока электронного управления иммобилайзером
4	Отдельный усилитель внешней антенны автомобиля
5	Отвечает за центральный монтажный блок авто
6	Элемент отвечает только за работу реле стеклоочистителей
7	Предохранитель необходим для стабильной работу приемника антенны, принимающей сигналы от ДУ пульта центрального замка
8	Электронный блок корректора фар головного освещения
9	Предохранитель отвечает за блок управления двигателем, а также блок управления АКПП (при наличии в авто коробке с гидротрансформатором)
10	Реле датчика, контролирующей состав топливовоздушной смеси
11	Предохранитель отвечает за блок управления кондиционера в салоне
12	Опционально служит для подключения навигационного комплекса в авто
13	Отвечает за работу электронного блока управления блокировкой селектора КПП
14	Необходим для защиты от перенапряжения блока SRS
15	Дополнительный элемент для защиты от перенапряжения навигационного комплекса
16	Отдельный предохранитель для монтажного блока
17	Отдельный предохранитель для монтажного блока со стороны водителя
18	Отвечает за защиту интегрированного реле от перепадов напряжения
19	Отвечает за работу топливного насоса
20	Необходим для работы задних противотуманных фонарей
21	Реле модуля обогрева заднего ветрового стекла
22	Дополнительный элемент для блока реле со стороны водителя
23	Реле-прерыватель блока управления габаритами и поворотами

Это интересно: Комплектации фав бестурн х80: технические характеристики

Блок предохранителей Toyota Avensis с 1999-2003

Если фары или другие электрические узлы не работают, то проверьте плавкие вставки и предохранители. Если любой из элементов перегорел, то его необходимо заменить. Плавкие вставки и предохранители рассчитаны так. чтобы быть расплавленными раньше, чем будет повреждена вся электропроводка в случае, если возникает перегрузка в электрических цепях от аккумуляторной батареи.

Автомобили 1999, 2000, 2001, 2002, 2003 года выпуска.

Где находится (расположен) блок предохранителей.

Под капотом (в моторном отсеке) цифра 5. В салоне (под панелью приоров) цифра 22

1 — реле омывателя фар, 2 — блок реле №7, 3 — блок реле №3, 4 — блок реле №5, 5 — блок реле и предохранителей в моторном отсеке, 6 — блок плавких вставок, 7 — реле системы освещения в дневное время, 8 — центральный монтажный блок, 9 — усилитель кондиционера (с ручным управлением), 10 — блок реле №4, 11 — усилитель кондиционера (автоматический кондиционер), 12 — реле топливного насоса, 13 — блок управления двигателем (модели с МКПП), блок управления двигателем и АКПП (модели с АКПП), 14 — центральный датчик системы SRS, 15 — блок управления иммобилайзером, 16 — блок управления дистанционным замком, 17 — интегрированное реле, 18 — реле обогревателей сидений, 19 — блок предохранителей, 20 — реле передних противотуманных фар, 21 — блок реле №1 (сторона водителя), 22 — реле обогревателя заднего стекла, 23 — блок реле и предохранителей в салоне.

Монтажный блок реле и предохранителей в салоне

вид спереди и сзади

Расшифровка предохранителей в салоне

Предохранители/расшифровка
	АМ1 — Очиститель фар, система зарядки, предохранители: «GAUGE”, «Clg&RAD”, «TURN» «ECU-IG», «WIPER», «FrFOG», «SEAT HTR»	З0А
	PWR — Люк с электроприводом, стеклоподъемники, центральный замок	40А
	RR DEF — обогреватель стекла задней двери	40А
	FR FOG — Передние противотуманные фары	15А
	SEAT HTR — Обогреватели сидений	15А
	FR DEF — антиобледенитель стеклоочистителя, система управления наружными зеркалами	20А
	GAUGE — замок зажигания, измерительные приборы и датчики, предупреждающие индикаторы и предупреждающие зуммерные сигналы (за исключением индикатора зарядки аккумуляторной батареи и индикатора неплотно закрытой двери), стоп-сигналы, система управления АКПП (повышающей передачи), обогреватель стекла задней двери, люк с электроприводом, стеклоподъемники, центральный замок	10А
	WIP — Стеклоочиститель и омыватели лобового стекла и стекла задней двери	20А
	IGN — Система зарядки, индикатор зарядки аккумуляторной батареи, система снижения токсичности	10А
	DOOR — Центральный замок	З0А
	TAIL — Габариты, стояночные огни, подсветка номерного знака, комбинации приборов, аудиосистема, задние противотуманные фонари, очиститель фар	10А
	ST — Система запуска	5А
	TURN — Индикаторы указателей поворота	7,5А
	RAD&CIG — Сигаретный прикуриватель, часы, аудиосистема	15А
	ECU-IG — Система круиз контроля, система управления АКПП, антиблокировочная система тормозов	5А
	STOP — Стоп-сигналы, антиблокировочная система тормозов, система впрыска топлива	10А
	RR DEF/UP — Система повышения частоты вращения холостого хода	5А
Реле
А	Интегрированное реле
В	Реле обогревателя заднего стекла
С	Реле питания
	Реле габаритов

Схема. Внутренняя цепь блока реле и предохранителей в салоне для toyota avensis 1999-2003 года

Блок реле и предохранителей под капотом (в моторном отсеке)

Расшифровка предохранителей в мотором отсеке

Предохранители/Расшифровка
	MAIN — Система запуска, предохранители: «HEAD (LH)», «HEAD (RH)», «HEAD HI (LH)», «HEAD HI (RH)»	50А
	FAN MAIN — Вентиляторы радиатора и конденсатора	40А
	FAN SUB — Вентиляторы радиатора и конденсатора	З0А
	DOME — Внутреннее освещение, персональные подсветки, освещение багажника, часы, автомобильная аудиосистема, индикатор неплотно закрытой двери, система управления наружными зеркалами, люк с электроприводом	7,5А
	HLP-RH — Правая фара	15А
	ECU-B — Антиблокировочная система тормозов, центральный замок	10А
	AM2 — Плавкие вставки «ST» и «IGN»	З0А
	RAD — Аудиосистема	10А
	Перемычка	—
	HLP-LH — Левая фара	15А
	HORN — Звуковые сигналы	10А
	ALT-S — Система зарядки	5А
	H-LP CLN — Очиститель фар	З0А
	HAZARD — Указатели поворота и аварийная сигнализация	15А
	EFI — Система впрыска топлива	15А
	Запасной
	Запасной
	Запасной
Реле
А	Реле №1 вентилятора
В	Реле стартера
С	Реле звукового сигнала
	Реле фар
Е	Реле системы впрыска (EFI)

Схема. Внутренняя цепь блока реле и предохранителей в моторном отсеке для toyota avensis 1999-2003 года

Блок плавких вставок

Демонтаж и замена автомата

Демонтаж и замена автопредохранителя проводится при снятой клемме аккумулятора, с помощью пинцета. Основная задача водителя состоит в том, чтобы выбрать нужные комплектующие, соответствующие требованиям к электросхеме, а также в замене при отключенном бортовом питании.

Проводится в следующей последовательности:

отключаются все устройства;
отключается аккумулятор;
проводится замена автопредохранителя с помощью пинцета;
подключается питание.

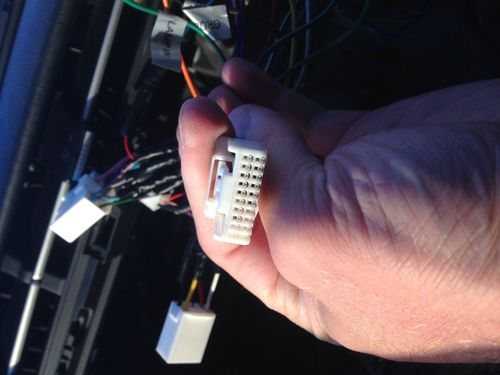

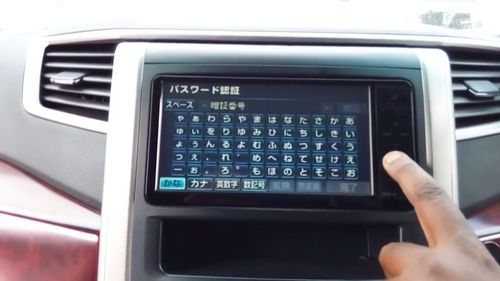

Данные меры многие водители считают чрезмерными, но лучше позаботиться о безопасности, особенно это касается новичков. После отключения аккумулятора может понадобиться повторная активация девайса. Проблема той же Авенсис в том, что при каждом отключении питания требуется новый ERC-код, то есть разблокировка автомагнитолы.

Услуга стоит на СТО около 300 рублей, поэтому предохранители нужно менять либо во включенной сети, предварительно отключив приборы, или же возложить эту обязанность на СТО. Так что узнать, где находится автопредохранитель можно, но в результате замены возникает еще ряд проблем.

Блоки в салоне

Расположение

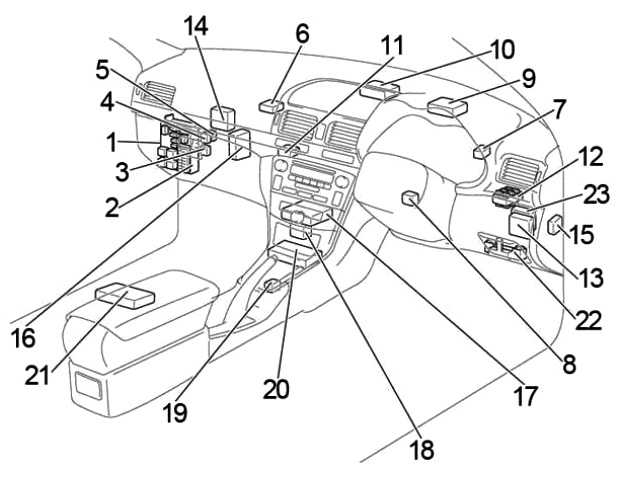

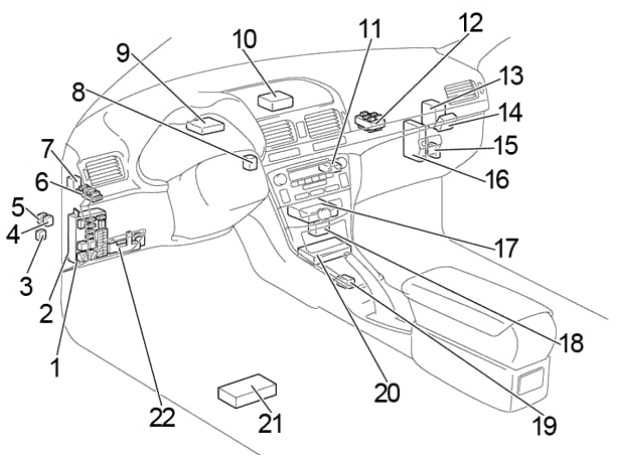

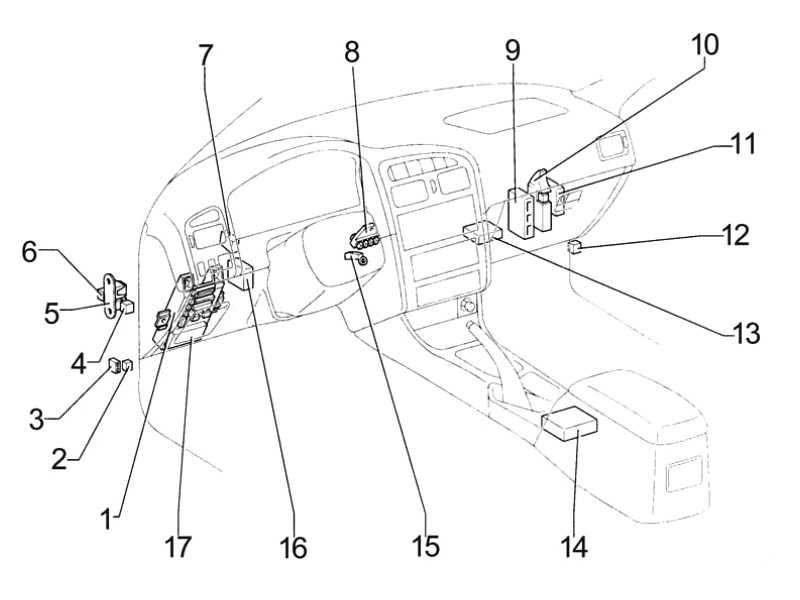

Общая схема расположения электронных блоков управления в салоне

Левое расположение рулевого управления

Правое расположение рулевого управления

Общее обозначение

Блок предохранителей
Интегрированное реле
Реле топливного насоса (Circuit Opening)
Реле заднего противотуманного света
Реле обогрева заднего стекла
Блок реле
Реле указателей поворота
Усилитель транспондера ключа
EPS ECU
Блок управления транспондером ключа
Усилитель антенны
Распределительный блок
Реле стеклоочистителя
Ресивер центрального замка
Блок управления корректором фар
Блок управления двигателем и коробкой передач (A/T) Блок управления двигателем (M/T)
Блок управления кондиционером
Опциональный коннектор (навигация)
Блок управления селектором коробки передач
Блок управления подушками безопасности
Блок управления навигацией
Дополнительный блок предохранителей
RHD: Блок управления противоугонной системой

Блок предохранителей

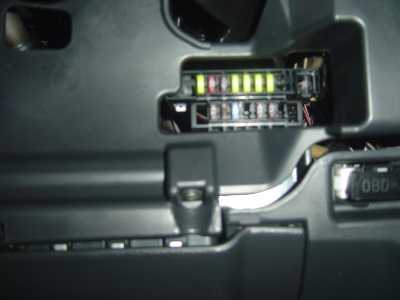

Он находится в нижней части панели приборов за защитной крышкой.

Фото – пример

Схема

Описание

1	10А IGN – Подушки безопасности SRS, комбинация приборов, система запуска, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива
2	20A S/ROOF – Люк
3	7,5A RR FOG – Задний противотуманный свет
4	15A FR FOG – Передний противотуманный свет, индикатор противотуманного света
5	25A AM1 – Система запуска, предохранители: “CIG”, “RAD NO.1”
6	7,5A PANEL – Подсветка панели приборов, подсветка комбинации приборов, блок управления автоматической коробкой передач, освещение перчаточного ящика, освещение в отделении подлокотника, очистители фар, передний противотуманный свет, система помощи при парковке, мульти – информационный дисплей
7	20A RR WIP – Задний стеклоочиститель и омыватель
8	7,5A GAUGE2 – Лампы заднего хода, корректор фар, указатели поворота, аварийная сигнализация
9	15A CIG – Прикуриватель
10	10A HTR – Подогрев сидений, кондиционер
11	–
12	7,5A RAD NO.1 – Аудиосистема, мульти-информационный дисплей, зеркала с электроприводом, комбинация приборов, розетка
13	30A PWR SEAT – Сиденья с электроприводом
14	10A TAIL – Габаритный свет, освещение номерного знака, освещение багажного отсека, система автоматического освещения, передний противотуманный свет, задний противотуманный свет, комбинация приборов
15	7,5A OBD2 – Диагностический разъем
16	15A P/POINT – Розетка
17	25A DOOR – Центральный замок
18	25A WIP – Передний стеклоочиститель и омыватель, очистители фар
19	7,5A ECU-IG – Вентилятор системы охлаждения, система зарядки, усилитель рулевого управления, ABS, VSC
20	20A S-HTR – Подогрев сидений
21	10A GAUGE1 – Переключатель освещения, мульти – информационный дисплей, интегрированное реле, комбинация приборов, блокировка селектора коробки передач, блок управления автоматической коробкой передач, зеркало заднего вида в салоне, стеклоочиститель, парковочный тормоз
22	15A STOP – Лампы стоп-сигнала, блокировка селектора коробки передач, дополнительный стоп-сигнал, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
Реле
R1	Резерв
R2	HTR – Отопитель
R3	SEAT HTR – Подогрев сидений
R4	IG1 – Зажигание
R5	TAIL – Габаритный свет

Дополнительный блок предохранителей

Расположен над педалями, параллельно полу.

Схема

Назначение

1	25А АСС Кнопка запуска, иммобилайзер, блокировка руля (LHD)
2	20A P-RR P/W – Стеклоподъемник
3	20A P-FR P/W – Стеклоподъемник
4	20A D-RR P/W – Стеклоподъемник
5	20A D-FR P/W – Стеклоподъемник
6	7,5A ECU-B 1 – Коробка передач
7	10A FUEL OPN – Лючок заливной горловины топливного бака
8	20A FR DIC – Обогреватель зоны щеток стеклоочистителей ветрового стекла, предохранитель: “MIR HTR”
9	10А А/С Кондиционер (механический кондиционер), вспомогательный отопитель
10	7,5A DEF I/UP – Кондиционер
11	7,5A ST – Мульти – информационный дисплей, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, система запуска
12	10A MIR HTR – Обогрев зеркал
13	15A RAD NO.2 – Аудиосистема, мульти – информационный дисплей
14	7,5A DOME – Освещение салона, персональное освещение, освещение в дверях, освещение багажного отсека, подсветка индивидуального зеркала, освещение пространства для ног
15	7,5A ECU-B 2 – Кондиционер, система беспроводного управления
16	30A PWR SEAT – Сиденья с электроприводом

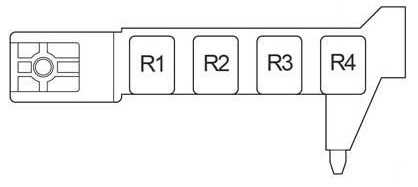

Блок реле

Схема

Левый руль

Правый руль

Расшифровка

R1 – Обогреватель зоны щеток стеклоочистителей ветрового стекла (FR DEICER)
R2 – Розетка (P/POINT)
R3 – Передний противотуманный свет (FR FOG)
R4 – Стартер (ST)
