Предохранители и блоки реле для toyota corolla (e110) (1995-2002 гг.) со схемами и описанием

Блоки в салоне

Расположение

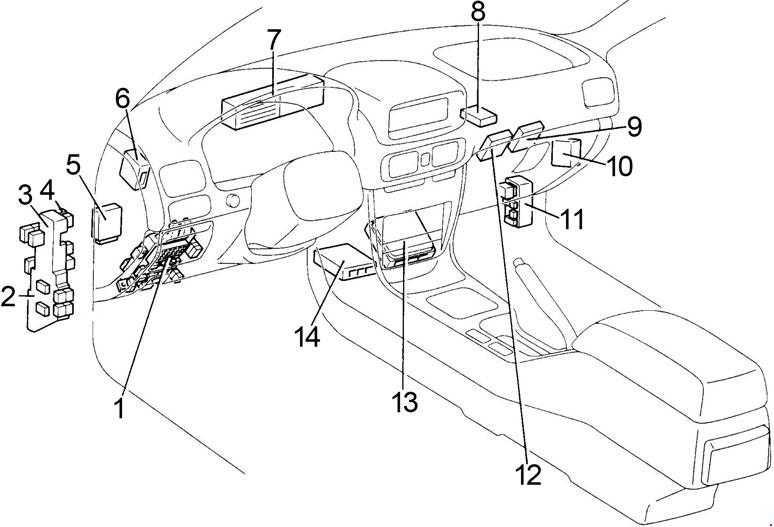

Схема расположения

Описание

1. Блок управления навигацией
2. Реле отопителя
3. Блок реле
4. Блок предохранителей
5. Реле указателей поворота (аварийная сигнализация)
6. Распределительный блок
7. Блок управления кондиционером (без навигации)
8. Блок управления противоугонной системой
9. Блок сетевого шлюза
10. Компьютер транспондера ключа
11. Блок управления электрооборудованием кузова
12. Распределительный блок
13. Блок управления двигателем
14. Блок управления кондиционером (при наличии навигации)
15. Блок блокировки селектора коробки передач
16. Центральный блок подушек безопасности
17. Усилитель транспондера ключа

Блок предохранителей

Он находится в нижней части панели приборов.

Схема

Обозначение

1	7,5A IGN – 2001-2003: Комбинация приборов, система подушек безопасности SRS
10A IGN – 2004-2007: Комбинация приборов, система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система классификации переднего пассажира
2	7,5A RADIO NO.2 – Аудио система, блокировка селектора коробки передач, навигация, развлекательная система для задних пассажиров, кондиционер, блок управления электрооборудованием кузова
3	15A CIG – Прикуриватель
4	20A D RR DOOR – 2001-2003: Стеклоподъемник
20A D RR DOOR – 2004-2007: Стеклоподъемник
5	15A PWR OUTLET – 2001-2003: Розетки
15A PWR OUTLET – 2004-2007: Розетки
6	10A FR FOG – 2001-2003: Передний противотуманный свет
20A FR FOG – 2004-2007: Передний противотуманный свет
7	15A SRS-IG – 2001-2003: Система подушек безопасности SRS
8	15A ECU-IG – 2001-2003: Люк, ABS, VSC, блокировка селектора коробки передач, система зарядки, круиз-контроль, аварийная сигнализация, система запуска
10A ECU-IG – 2004-2007: Люк, ABS, VSC, блокировка селектора коробки передач, система зарядки, система запуска
9	25A WIPER – Стеклочиститель и омыватель
10	20A P RR DOOR – 2001-2003: Стеклоподъемник
20A P RR DOOR – 2004-2007: Стеклоподъемник
11	25A P FR DOOR – 2001-2003: Стеклоподъемник, освещение в дверях, центральный замок
25A D FR DOOR – 2004-2007: Стеклоподъемник, освещение в дверях, центральный замок
12	20A S/ROOF – Люк
13	15A HEATER – 2001-2003: Кондиционер, вентилятор системы охлаждения, обогрев заднего стекла, обогрев зеркал, комбинация приборов
10A HEATER – 2004-2007: Кондиционер, вентилятор системы охлаждения, обогрев заднего стекла, обогрев зеркал, комбинация приборов
14	7,5A IG1 – Лампы заднего хода, VSC, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, обогрев зеркал, центральный замок, навигация, блок управления электрооборудованием кузова
15	15A RR WIP – Задний стеклоочиститель
16	20A STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блокировка селектора коробки передач, круиз-контроль, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, освещение прицепа, блок управления электрооборудованием кузова
17	7,5A OBD – Диагностический разъем
18	15A SEAT HTR – Подогрев сидений
19	15A IG2 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система зарядки, система запуска
20	20A WASHER – Омыватель стекла, индикатор низкого уровня омывающей жидкости
21	7,5A RR FOG – Задний противотуманный свет
22	20A FR DEF – Кондиционер, обогрев зеркал
23	20A D FR DOOR – 2001-2003: Стеклоподъемник, освещение в дверях
20A D FR DOOR – 2004-2007: Стеклоподъемник, освещение в дверях, блок управления электрооборудованием кузова
24	10A TAIL – Габаритный свет, освещение номерного знака, подсветка панели приборов
25	7,5A PANEL – Подсветка панели приборов, освещение прицепа
26	40A AM1 – Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
27	30A POWER – Сиденья с электроприводом

С обратной стороны блока могут крепится некоторые реле.

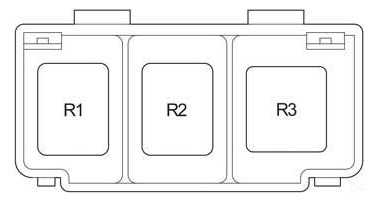

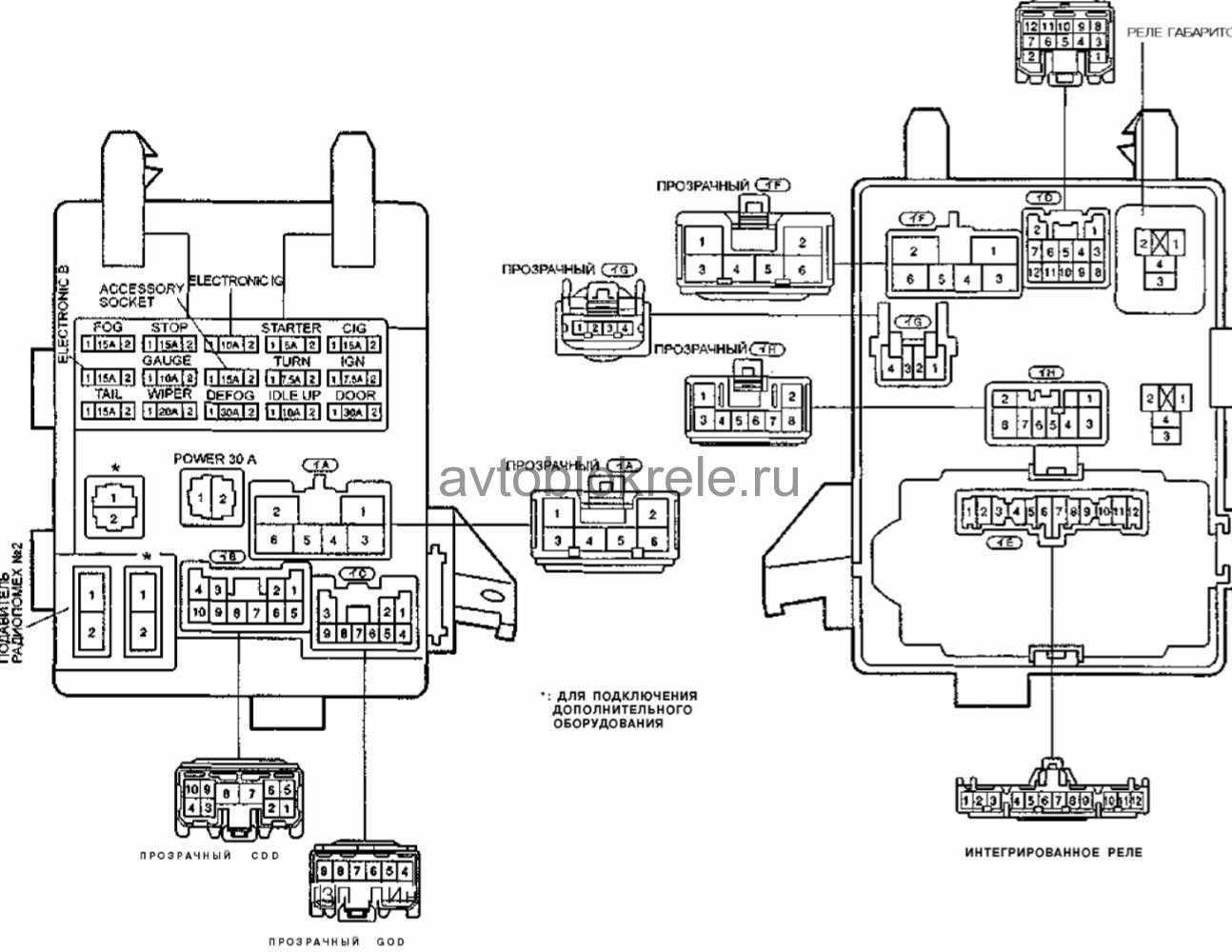

Схема

Назначение

R1	Габаритный свет
R2	Противотуманный свет
R3	Вспомогательное реле (ACC)

Схема

Расшифровка

R1	Топливный насос (Circuit Opening)
R2	Подогрев сидений
R3	Обогрев зоны покоя щеток

Дополнительные элементы

Схема

Описание

1. Блок управления люком
2. Распределительный блок
3. Блок управления развлекательной системой для задних пассажиров (без заднего отопителя)
4. Блок управления центральным замком
5. Реле заднего отопителя
6. Аудио усилитель
7. Блок управления развлекательной системой для задних пассажиров
8. Блок управления стекло подъемниками

Блоки под капотом

Расположение

Под капотом, в моторном отсеке с правой стороны расположены 2 блока с предохранителями и реле.

Схема

Расшифровка

1. Блок предохранителей АБС
2. Блок предохранителей и реле

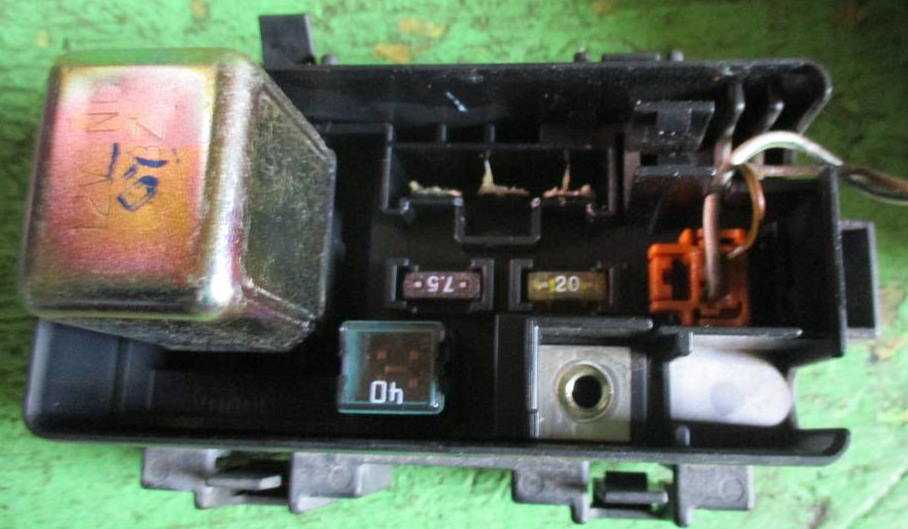

Фото – пример

Схема

Описание

61	40A ABS насос
62	20A ABS блок управления
63	7,5A ABS блок управления
Реле
R1	ABS насос

Блок предохранителей и реле

Он установлен рядом с аккумуляторной батареей.

Фотография

Схема

Назначение

41	80/100А Главный предохранитель
42	40A Замок зажигания (BAT)
43	7,5A Освещение салона, диагностический разъем
44	20A Реле блока управления двигателем (PGM-FI), блок управления форсунками (реле форсунок)
15A Реле блока управления двигателем (PGM-FI), блок управления форсунками (реле форсунок)
45	–
46	40A Стеклоподъемники (реле стеклоподъемников)
47	7,5A Аудиосистема, часы, блок управления двигателем – PCM (VBU), блок управления коробкой передач – TCM (’96-’98), панель управления отопителем, антенна, блок управления складыванием зеркал
48	30A Переключатель освещения, предохранитель: №33
49	–
50	30A Обогрев заднего стекла (реле обогрева заднего стекла)
51	20A Центральный замок (’99-’00), блок управления системой бесключевого доступа (’99-’00), люк
52	15A Звуковой сигнал, лампы стоп-сигнала
53	10A Аварийная сигнализация, реле указателей поворота и аварийной сигнализации
54	40A Противоугонная система
55	40A Отопитель (реле отопителя)
56	20A Вентилятор кондиционера (реле вентилятора кондиционера), муфта компрессора кондиционера (реле муфты компрессора кондиционера)
57	20A Вентилятор системы охлаждения (реле вентилятора системы охлаждения)
Реле
R1	Вентилятор кондиционера
R2	Муфта компрессора кондиционера
R3	Вентилятор системы охлаждения
R4	Отопитель

Знаете как сделать материал лучше – пишите в комментарии.

Блоки под капотом

Расположение

Схема расположения

Обозначение

1. Блок предохранителей и реле
2. Блок управления тормозной системой
3. Блок реле ABS
4. Дополнительный блок предохранителей

Блок предохранителей и реле

Он расположен под капотом с левой стороны.

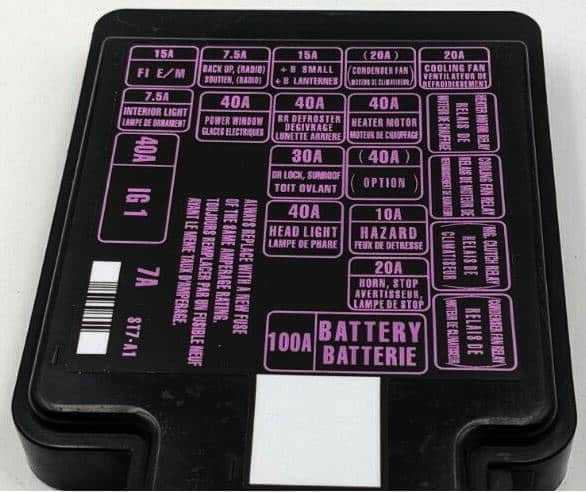

Фото пример

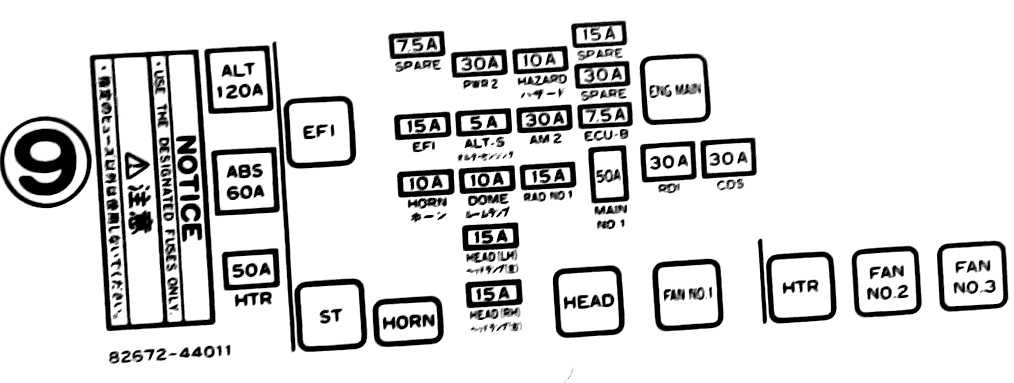

Схема

Назначение

1	–
2	–
3	25A A/F – 2004-2007: Датчик соотношения воздух топливо
4	7,5A CRT – 2004-2007: Развлекательная система для задних пассажиров, навигация
5	7,5A STARTER – 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
6	7,5A STARTER – 2001-2003: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
7	7,5A ABS3 – 2001-2003: VSC
	10A EFI NO.2 – 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
8	15A HEAD LP RH LWR – 2001-2003: Ближний правый свет
10A ETCS – 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
9	15A HEAD LP LH LWR – 2001-2003: Ближний левый свет
15A RR HTR – 2004-2007: Задний кондиционер (отопитель)
10	25A A/F – 2001-2003: Датчик соотношения воздух топливо
15A H−LP RH LWR – 2004-2007: Ближний правый свет
11	15A H−LP LH LWR – 2004-2007: Ближний левый свет
12	7,5A ALT−S – Система зарядки
13	20A POWER OUTLET2 – 2004-2007: Розетки
14	20A TOWING – Освещение прицепа
15	10A HORN – Звуковой сигнал
16	15A SECURITY – Противоугонная система
17	10A HEAD LP RH UPR – 2001-2003: Дальний правый свет
10A H−LP RH UPR – 2004-2007: Дальний правый свет
18	7,5A ECU−B – Противоугонная система, кондиционер, VSC, комбинация приборов, центральный замок, люк, система классификации переднего пассажира, блок управления электрооборудованием кузова
19	20A EFI – 2001-2003: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, топливный насос, иммобилайзер
20A EFI NO.1 – 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, топливный насос
20	25A DOOR LOCK – Центральный замок, противоугонная система
21	10A HEAD LP LH UPR – 2001-2003: Дальний левый свет
10A H−LP LH UPR – 2004-2007: Дальний левый свет
22	25A RADIO NO.1 – Аудио система
23	10A DOME – Освещение салона, персональное освещение, подсветка замка зажигания, центральный замок, комбинация приборов, навигация, подсветка зеркал в солнцезащитных козырьках
24	Short
25	15A HAZARD – Аварийная сигнализация, подсветка панели приборов, освещение прицепа
26	7,5A Запасной предохранитель
27	15A Запасной предохранитель
28	25A Запасной предохранитель
29	40A MAIN – 2001-2003: Предохранители: “HEAD LP RH LWR”, “HEAD LP LH LWR”, “HEAD LP RH UPR”, “HEAD LP LH UPR”
40A MAIN – 2004-2007: Предохранители: “H−LP RH LWR”, “H−LP LH LWR”, “H−LP RH UPR”, “H−LP LH UPR”
30	30A AM2 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система запуска
31	40A ABS2 – 2001-2003: ABS, VSC
50A ABS2 – 2004-2007: ABS, VSC
32	40A ABS2 – 2001-2003: ABS, VSC
30A ABS2 – 2004-2007: ABS, VSC
33	50A HEATER – 2001-2003: Кондиционер
50A HTR – 2004-2007: Кондиционер
34	30A RDI – Вентилятор системы охлаждения
35	30A RR DEF – Обогрев заднего стекла
36	30A CDS – Вентилятор системы охлаждения
37	140A ALT – Предохранители: “ABS1”, “ABS2”, “RDI”, CDS”, “RR DEF”, “HEATER”, “AM1”, “AM2”, “TAIL”, “PANEL”, “STOP”, “S/ROOF”, “SEAT HTR”
38	50A RDI
Реле
R1	Вентилятор системы охлаждения (FAN NO.1)
R2	Стартер
R3	Вентилятор системы охлаждения (FAN NO.3)
R4	Датчик соотношения воздух топливо (A/F)
R5	Инвертор
R6	–
R7	Вентилятор системы охлаждения (FAN NO.2)
R8	–
R9	Муфта компрессора кондиционера (MG CLT)
R10	Звуковой сигнал
R11	Блок управления двигателем (EFI)
R12	Обогрев заднего стекла
R13	Фары (HEAD LAMP)
R14	–

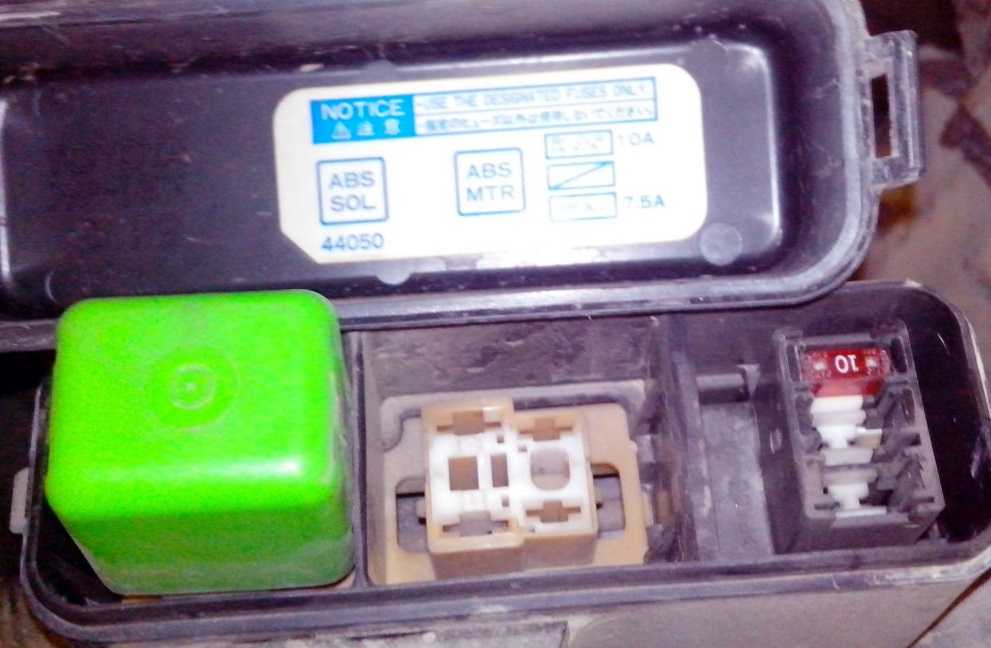

Схема

Расшифровка

• 1 –
• R1 –
• R2 – Реле АБС
• R3 – Реле АБС

Дополнительный блок

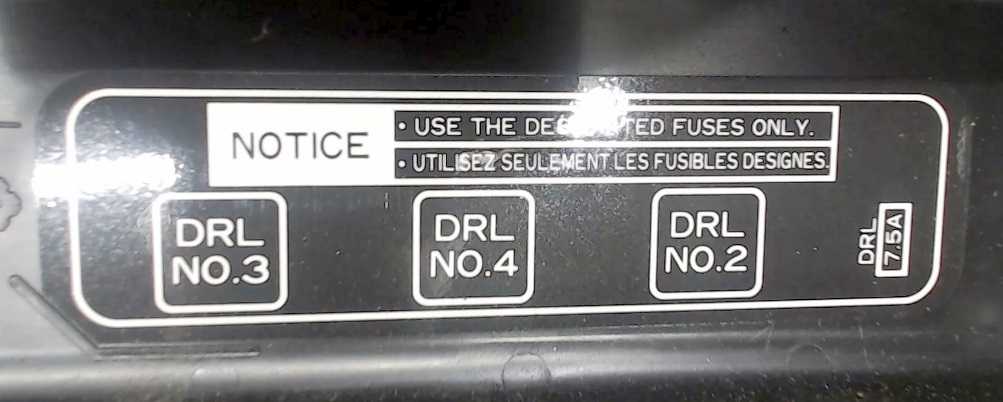

Схема с крышки блока

• DRL 7.5А – Дневные ходовые огни
• R1 Дневные ходовые огни (DRL NO.2)
• R2 Дневные ходовые огни (DRL NO.4)
• R3 Дневные ходовые огни (DRL NO.3)

Есть чем дополнить материал – пишите в комментарии.

Блок предохранителей в салоне

Основной блок предохранителей и реле в салоне находится под панелью приборов, со стороны водителя за защитной крышкой.

Вариант 1

Фото – пример исполнения

Схема

Назначение

1. главное реле системы впрыска для 3Y-EU;
2. реле подогрева топлива для дизельных двигателей;
3. монтажный блок №1;
4. реле задних габаритов;
5. тепловой предохранитель переднего отопителя 30А;
6. реле фар;
7. EFI система управления и самодиагностики двигателя;
8. стартер;
9. mirror управление блоком регулировки зеркал;
10. реле вентилятора переднего отoпителя;
11. POWER силовое тепловое реле, ниже без номера тепловое реле заднего вентилятора отопителя;
12. главное реле двигателя.

• IGN — зажигание;
• STOP — стоп-сигналы;
• GAUGE — клапан O/D, контрольные лампы панели приборов, клапан переключения 2WD-4WD;
• CHARGE — система (лампы) заряда аккумулятора;
• TAIL — габаритные огни;
• ECU+B — (electric control unit battery) — электрический блок управления питание от батареи;
• DOME — освещение салона;
• ECU+IG — (electric control unit ignition) — электрический блок управления питанием от замка зажигания;
• DEFOG — обогрев заднего стекла;
• HEAD (LH) — головной свет левый;
• ENGINE — потребители — трамблер, главное реле, блоки управления;
• A/C — кондиционер;
• WIPER — стеклоочистители;
• TURN — система указателей поворотов;
• HEAD (RH) — головной свет правый;
• RADIO — радио;
• CIG — часы, прикуриватель;
• FOG — противотуманные фары;
• HAZARD — аварийная сигнализация, звуковой сигнал.

Вариант 2

Схема

Расшифровка

1	10А ECU-B – Анти блокировочная система тормозов
2	15А H0RN-HA2 – Звуковой сигнал, аварийная сигнализация
3	5А ST – Стартер
4	10А STOP – Стоп-сигналы
5	15А ACC – Магнитола, часы, прикуриватель
6	10А GAUGE – Реле зажигания, фонари заднего хода
7	5А IGN – Электронный блок управления двигателем
8	15А DEF – Розетка для подключения дополнительных устройств
9	10А TAIL – Указатель поворотов
10	15А RR CIG – Задний прикуриватель
11	20А WIP – Передние и задние габариты, подсветка номерного знака
12	10А TURN – Стеклоочистители и омыватель
13	5А ECU-IG – Обогреватель стекла задней двери
14	10А HTR – Электронный блок управления двигателем, Обогреватель
15А RR HTR (SW) – Задний отопитель

Вариант 3

С обратной стороны блока крепятся реле привода окон и указателей поворотов.

85975A РЕЛЕ, ДОЗАТОР РАЗДВИЖНОЙ ДВЕРИ 94120-41000 ГАЙКА (ДЛЯ СТОПОРНОЙ ПЕДАЛИ СЦЕПЛЕНИЯ) 84340 ВЫКЛЮЧАТЕЛЬ, СТОП-ЛАМПА 84520 ВЫКЛЮЧАТЕЛЬ В СБОРЕ, ЗАПУСК СЦЕПЛЕНИЯ 82730 БЛОК В СБОРЕ, СОЕДИНЕНИЕ ПРИБОРНОЙ ПАНЕЛИ 82600F ПРЕДОХРАНИТЕЛЬ, БЛОК ПРЕДОХРАНИТЕЛЕЙ 82600G ПЛАСТИНА, ВНИМАНИЕ (ДЛЯ ПРЕДОХРАНИТЕЛЯ) 82661A КРЫШКА, РЕЛЕЙНЫЙ БЛОК, NO.2 85925D РЕЛЕ, PTC НАГРЕВАТЕЛЬ 85910Y РЕЛЕ, ЗАДНИЙ ОБОГРЕВАТЕЛЬ 81980 ПРОБКА В СБОРЕ, СИГНАЛ ПОВОРОТА 85930 РЕЛЕ В СБОРЕ, СИЛОВОЕ ОКНО

Toyota Aygo 1 поколения производилась в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 году. За это время модель прошла обновление 2 раза. В нашем материале Вы сможете найти информацию о расположении электронных блоков управления, описании предохранителей и реле Тойота Айго 1 со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя.

Блок в салоне

В салоне основной блок с предохранителями и реле находится в нижней части панели приборов, со стороны водителя.

Для доступа надо убрать защитную крышку.

Выглядеть сам блок будет примерно вот так.

Схема

Описание

1	20A Электропривод сидений (продольное перемещение, регулировка по высоте)
2	20A Электропривод сидений (наклон спинки), подогрев сидений
3	10A Задний стеклоочиститель, противоугонная система
4	10A Правая фара (дальний свет), дневные ходовые огни, блок кузовной электроники (ICU)
5	10A Левая фара (дальний свет), дневные ходовые огни
6	Противоугонная система
30A Блок управления омывателем фары
7	20A Задний левый стеклоподъемник
8	20A Задний правый стеклоподъемник
9	15A Катушка зажигания
10	20A Стеклоподъемник переднего пассажира
11	20A Стеклоподъемник водителя
12	7,5A Аварийная сигнализация
13	15A Реле блока управления двигателем (PGM-FI), топливный насос, блок управления подушками безопасности
14	7,5A Аудиосистема (’96-’98), круиз-контроль, центральный замок (’99-’00), система бесключевого доступа (’99-’00)
15	7,5A Генератор, датчик скорости автомобиля, блок управления АКПП, блок системы контроля напряжения питания, индикатор повышенной температура ОГ
16	7,5A Обогрев заднего стекла (’96-’98), ABS, электропривод зеркал (’99-’00)
17	7,5A Электропривод зеркал (’96-’98), воздушная заслонка, панель управления отопителем, панель управления кондиционером, вентиляторы, реле подогрева сидений, блок управления складыванием зеркал
18	7,5A Дневные ходовые огни, блок кузовной электроники (ICU)
19	7,5A Лампы заднего хода, блок управления блокировкой
20	7,5A Дневные ходовые огни, задний противотуманный свет
21	10A Правая фара (ближний свет)
22	10A Левая фара (ближний свет)
23	10A Блок управления подушками безопасности
24	7,5A Реле стеклоподъемников, люк, корректор света фар, омыватель фар
25	7,5A Блок кузовной электроники (ICU), блокировка селектора коробки передач, комбинация приборов
26	20A Передний стеклоочиститель и омыватель
27	10A ’96-’98: Прикуриватель
15A ’99-’00: Прикуриватель
28	10A ’96-’97: Аудиосистема
15A ’98: Аудиосистема
10A ’99-’00: Аудиосистема
29	7,5A Задние противотуманный свет, блок кузовной электроники (ICU)
30	7,5A Подсветка панели приборов
31	7,5A Реле блока управления двигателем (PGM-FI), блок управления двигателем (PCM/ECM), блок кузовной электроники (ICU)
32	7,5A Габаритные огни, освещение номерного знака
33	7,5A Блок управления блокировкой, блокировка селектора коробки передач, соленоид блокировки ключа, переключатель света фар
Реле
R1	Обогрев заднего стекла
R2	Стеклоподъемники
R3	Указатели поворота / аварийная сигнализация

Блоки под капотом

Расположение

Общая схема

Описание

1. Блок предохранителей и реле
2. ЭБУ системы противоскольжения с приводом
3. Блок реле
4. LHD: ЭБУ двигателя
5. LHD: реле свечей накаливания
6. RHD: реле свечей накаливания
7. RHD: ЭБУ двигателя

Блок предохранителей и реле

Под капотом блок предохранителей и реле находится рядом с аккумуляторной батарей и закрыт защитной крышкой.

Toyota Gaia — пятидверный шести- или семиместный минивэн. Базой для данного автомобиля является модель Ipsum — систеркар. В связи с этим модели кузовов как у Ipsum, так и Gaia идентичны — кузов (переднеприводных моделей): SXM 10G, CXM 10G, ACM 10G и кузов (полноприводных моделей): SXM 15G, CXM 15G, ACM 15G. В данном материале мы подробно разберем схемы предохранителей Тойота Гайя 1-го поколения (XM10) 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранитель отвечающий за прикуриватель и бензонасос.

В моторном отсеке

Основной блок предохранителей размещен около аккумулятора за защитной крышкой. Так же под капотом расположен дополнительный блок реле.

Фото — пример исполнения основного блока.

Схема
№	Ток, А	Описание
AM2	30	Замок зажигания
AM 2, FUEL HTR	30	Замок зажигания, подогреватель топлива
RAD №1	15	Магнитола
PWR 2	30	Стеклоподъемники в двери водителя
ALT-S	5	Генератор
DOME	10	Освещение салона, лампы местного освещения, подсветка багажного отделения, часы
HEAD (LH)	15	Передние фары (левая)
HEAD (RH)	15	Передние фары (правая)
EFI	15	Система впрыска топлива
HORN	10	Звуковой сигнал
HORN, HAZ	15	Звуковой сигнал, аварийная сигнализация
ACC SOCKET, PWR OUTLET	15	Розетка (багажника)
ALT	120	Генератор
HTR	50	Отопитель печки
ABS	60	Система ABS
EFI	—	Реле системы впрыска
ST	—	Реле стартера
HORN	—	Реле сигнала
HEAD	—	Реле фар
ENG MAIN	—	Главное реле двигателя
FAN	—	Реле вентилятора
HTR	—	Реле обогревателя

Блок реле №1
ABS	система ABS
ABS MTR	реле мотора системы АБС
HEAD LO	Фары
Блок реле №2
FAN2	Реле вентилятора охлаждения
ABS MTR	мотор ABS системы

Схема размещения электронных компонентов под капотом Гайя
1	модулятор ABS (до 04.2001 г.),
2	модулятор и ЭБУ ABS (2WD, с 04.2001 г.),
3	модулятор ABS (4WD, с 04.2001 г.),
4	датчик разрежения в контуре вакуумного усилителя тормозов (двигатель 1AZ-FSE)
5	усилитель форсунок (двигатель 1AZ-FSE),
6	блок реле 1 (кроме двигатель ЗС-ТЕ),
7	блок реле 1 (двигатель ЗС-ТЕ),
8	датчик SRS
9	реле свечей накаливания (двигатель ЗС-ТЕ),
10	блок предохранителей и реле 1, плата плавки вставок и блок реле №2,
11	датчик SRS.

В салоне

Расположен с водительской стороны, внизу приборной панели. Для доступа к нему нужно снять перчаточный ящик.

Общий вид блока.

Схема предохранителей в салонном блоке Toyota Gaia
№	Описание	Ток, А
1	Индикаторы указателей поворота (TURN)	7,5
2	ЭБУ двигателем (IDLE UP)	7,5
3	Замки дверей (DOOR)	30
4	ЭБУ двигателем (STARTER)	7,5
5	Габаритные огни подсветка номера (TAIL)	10
6	Стеклоочистители и стеклоомыватели (WIPER)	20
7	АБС, система парковки, электронный блок управление системы полного привода (ECU-IG)	10
8	Кондиционер и отопитель (METER АС)	15
9	Стоп-сигналы, дополнительный стоп-сигнал (STOP)	15
10	RADIO — Часы, радио, проигрыватель компакт дисков, предохранитель прикуривателя тойота гайя, система управления зеркалами	15
11	ЭБУ двигателем IG	7,5
12	RR DEF — Обогреватель заднего стекла	30
13	RR HEATER — Задний отопитель	10
14	FR FOG — Передние противотуманные фары	15
AM	Группа питания контактор замков зажигания	40
PW	Стеклоподъемники	30

Общая схема размещения салонного электрооборудования
№	Компонент
1	реле бензонасоса Тойота Гайя,
2	ЭБУ двигателем,
3	приемник дистанционного управления центральным замком (с 04.2001 г.),
4	модульуправления камерой заднего обзора (до 04.2000 г.),
5	центральный монтажный блок,
6	усилитель аудиосистемы (до 04.2001 г.),
7	ТВ-тюнер (до 04.2000 г.),
8	модуль управления камерой заднего обзора (с 04.2001 г.),
9	блок реле №1 (R/B №1),
10	реле заднего отопителя,
11	монтажный блок предохранителей под приборной панелью,
12	реле центрального замка (до 04.2001 г.),
13	плата реле в нижней части передней стойки,
14	реле АСС,
15	CD-чейнджер (до 04.2001 г.),
16	датчик замедления,
17	модуль управления SRS,
18	модуль управления системой парковки,
19	ЭБУ ABS и 4WD, ЭБУ ABS (2WD, до 04.2001 г.).

Toyota Gaia выпускался в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. За это время модель прошла рестайлинг. В данной публикации мы покажем расположение электронных блоков управления, описание предохранителей и реле Тойота Гайя со схемами блоков и фото примерами их исполнения. Отметим предохранитель прикуривателя.

Блок предохранителей и реле под капотом Тойота Королла Е120, Е130

В подкапотном пространсве расположены 3 монтажных блока. Разберем их все детально.

Блок №1 предохранителей и реле в моторном отсеке

Описание

Предохр.	Клемма	Сила тока	Назначение
а	EMPS	50A	электроусилитель рулевого управления
b	HEAD MAIN	40A	фары
с	A/PUMP	50A	управление двигателем (2ZZ-GE)
d	ALT	100А	система зарядки, обогреватель заднего стекла
е	H-LP CLN	30A	омыватель фар
f	RDI FAN	30A	вентиляторы радиатора и конденсатора
g	ABS №1	30A	или VSC №1 (40А) ABS
h	ABS №2	40A	или VSC №2 (40A) ABS
1	HEAD RH	15A	правая фара
2	HEAD LH	15A	левая фара
3	HORN	10A	звуковой сигнал
4	HAZARD	10A	указатели поворота и аварийная сигнализация
5	ALT-S	5A	система зарядки
6	—	—	запасной
7	EFI	15A	управление двигателем, индикаторы режима работы АКПП
8	DOME	15A	часы, комбинация приборов, фары, внутреннее освещение, кондиционер с автоматическим, управлением, магнитола, система предупреждения, невыключенном освещении, дистанционное управление, центральным замком, ABS (VSC)
9	АМ2	30А	цепь АМ2 замка зажигания
10	—	—	резервная цепь
11	—	—	резервная цепь
12	—	—	резервная цепь
13	—	—	резервная цепь

Реле
Расположение	Назначение
А	Реле электроусилителя рулевого управления
В	Реле э/м муфты компрессора кондиционера
С	Реле звукового сигнала
D	Реле системы впрыска
Е	Реле №2 вентилятора радиатора
F	Реле №1 вентилятора радиатора

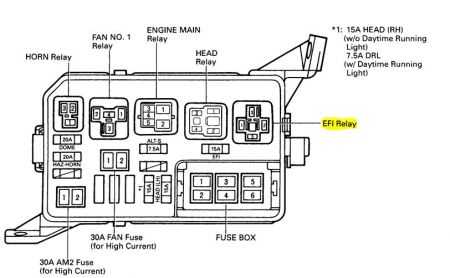

Блок № 3 реле под капотом Тойота Королла Е120, Е130

Третий блок установлен не на всех моделях. Расположен под капотом ближе к решетке радиатора.

Реле
Расположение	Назначение
1	Реле №1 вентилятора радиатора
2	Реле №3 вентилятора радиатора
3	Реле №2 вентилятора радиатора радиатора

Блок № 4 реле под капотом Тойота Королла Е120, Е130

4-й блок так же дополнительно устанавливается, не на все модели. Блок VSC имеет два реле и один предохранитель.

Предохр.	Клемма	Сила тока	Назначение
1	VSC №3	7,5А	ABS (VSC)

Реле
Расположение	Назначение
A	Реле электронасоса ABS
B	Реле клапанов ABS

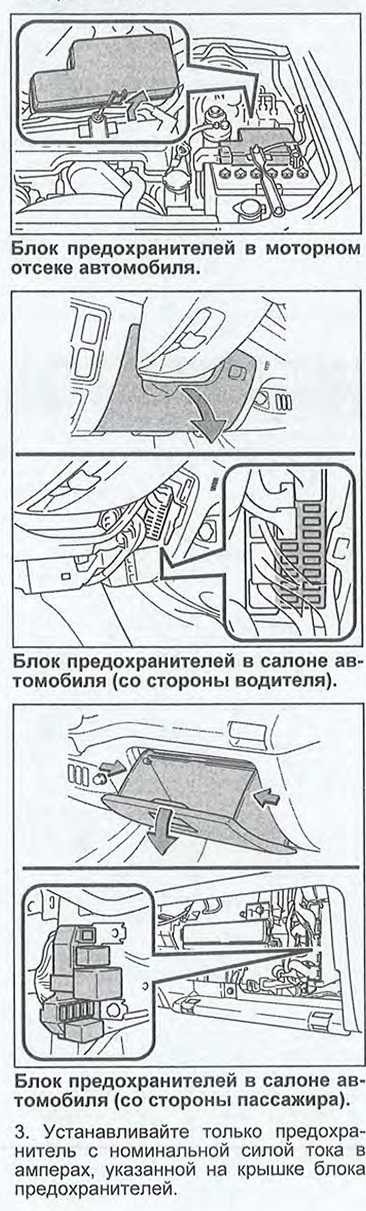

Проверка и замена предохранителей Toyota Hilux

Если фары или другие электрические узлы не работают, то проверьте предохранители. Если какой-либо из элементов перегорел, то его необходимо заменить.

Примечание: для снятия и установки предохранителей типа «А» пользуйтесь специальным съемником типа «пинцет».

Предохранители рассчитаны так, чтобы быть расплавленными раньше, чем будет повреждена вся электропроводка в случае, если возникает перегрузка в электрических цепях от аккумуляторной батареи.

Примечание: перед заменой предохранителей определите причину электрической перегрузки и выполните необходимый ремонт.

Внимание: запрещается использование проволоки вместо предохранителей даже для временной установки, так как это может стать причиной возникновения повреждений в электрической системе и привести к пожару. 1

Для замены предохранителя выключите зажигание

1. Для замены предохранителя выключите зажигание.

2. Вскройте блок реле и предохранителей и определите, какой элемент перегорел. В главе «Электрооборудование кузова» указаны возможные места расположения блоков реле и предохранителей в салоне автомобиля и в подкапотном пространстве, а также характеристики предохранителей и наименование защищаемых электрических цепей. Примечание:

— Расположение предохранителей в различных вариантах комплектации может отличаться от приведенных.

— На крышках блоков предохранителей указаны наименования электрических цепей и характеристики предохранителей.

4. Если нет запасного предохранителя, то в критических ситуациях можно вынуть предохранитель электрической цепи, которая не является необходимой для нормального движения автомобиля (например, цепь разъема для подключения дополнительного оборудования), и использовать предохранитель данной цепи, если его номинал совпадает с необходимым. Примечание: не используйте предохранитель с более высоким номиналом тока или какие-либо другие предметы (например «жучки») вместо сгоревшего предохранителя. Это может стать причиной более серьезного повреждения, вплоть до возникновения пожара.

5. Если у вас нет предохранителя с номинальным значением, то следует использовать предохранитель с более низким значением, как можно ближе к номинальному.

Примечание: рекомендуется хранить в автомобиле комплект запасных предохранителей.

6. Если новый предохранитель сразу перегорает, то это указывает на неисправность в электрической системе.

Предохранители блока, расположенного в моторном отсеке.

Таблица. Предохранители блока, расположенного в моторном отсеке.

Источник статьи: http://carmanuals.ru/toyota-hilux-2004-2011-g/proverka-i-zamena-predohraniteley

Выберете модификацию т/с для поиска блок предохранителей

Двигатель: объем — 1 л., мощность — 68 л.с., код — KGB10, тип — бензиновый, модель — 1KR-FE. Привод: передний. Год выпуска: 2005-2010

Двигатель: объем — 1 л., мощность — 68 л.с., тип — бензиновый, модель — 1KR-FE. Привод: передний. Год выпуска: 2005-2010

Двигатель: объем — 1.4 л., мощность — 54 л.с., код — WNB10, тип — дизель, модель — 2WZ-TV. Привод: передний. Год выпуска: 2005-2010

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Источник статьи: http://www.autocompas.ru/catalog/blok-predokhraniteley/toyota/aygo-wnb1-kgb1/

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Описание

1. монтажный блок в моторном отсеке и блок реле ABS (модели с двигателем 1MZ-FE)
2. монтажный блок в моторном отсеке и блок реле ABS (модели с двигателем 2AZ-FE)
3. монтажный блок 2
4. блок реле и предохранителей дополнительного отопителя (модели с двигателем 2AZ-FE)
5. блок плавких вставок (модели с двигателем 2AZ-FE)

Монтажный блок

Фото пример

Схема

Назначение предохранителей

BLC 10А

CDS FAN 30А

RAD №1 15А Аудиосистема Задний ЖК-дисплей Система Multivision

RAD №3 30А

VSC 40А

P/W RH 30А

CURTAIN 5А

CURTAIN LH & ВК 25А

CURTAIN RH 15А

ECU-B 10А Система управления двигателем, система электронного управления АКПП и система иммобилайзера Антиблокировочная система тормозов Система TEMS Индикация переключения Электропривод сдвижной двери Электропривод задней двери Система облегчения закрывания задней двери Центральный замок Электропривод стеклоподъемников Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении Система Multiplex Электропривод люка Комбинация приборов Аудиосистема Задний ЖК-дисплей Система Multivision Фонари заднего хода Лампы освещения салона Кондиционер с автоматическим управлением (двухзонный) Система поддержания скорости

EFI 15А

FR HTR 40А

HAZ-HORN 20А Звуковой сигнал Указатели поворота и аварийная сигнализация

H-LP(LH) 15А

H-LP(LL) 15А

H-LP(RH) 15А

H-LP(RL) 15А

PTC1 50A

PTC2 50А

PTC3 50А

Обозначение реле

• R1 – Реле фар
• R2 – Реле заднего отопителя
• R3 – Реле муфты кондиционера
• R4 – Реле звукового сигнала
• R5 – Главное реле системы впрыска

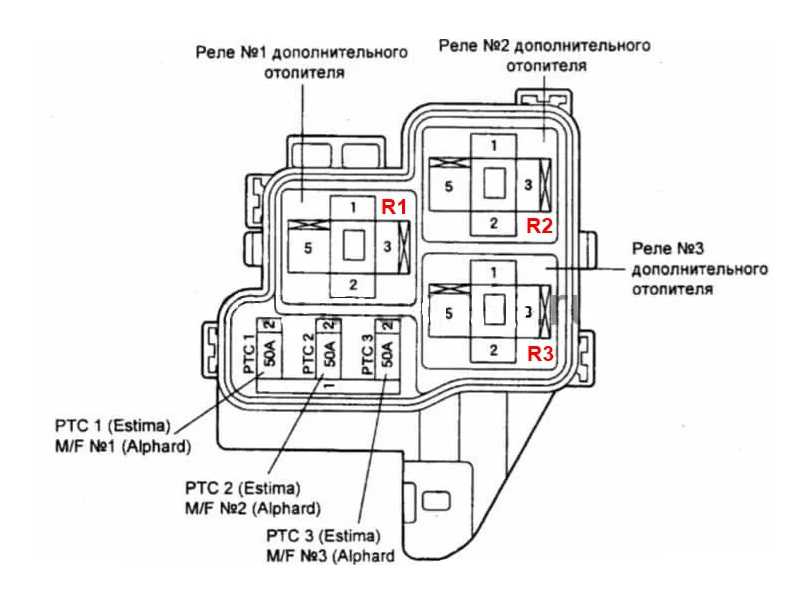

R1, R2, R3 – Реле дополнительного отопителя

Блок плавких вставок

Схема

Расшифровка

ABS 25А Антиблокировочная система тормозов (модели без VSC)

ABS 40А Антиблокировочная система тормозов

ALT 140А Система зарядки Система запуска Габариты Подсветка

ALT-S 5А Система зарядки

AMI 100A

AM2 80A

AM 2-2 30А

FAN 50А

Есть что добавить – пишите в комментарии.

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Описание

1. реле топливного насоса,
2. электронный блок управления двигателем,
3. приемник дистанционного управления центральным замком (с 04.2001 г.),
4. блок управления камерой заднего обзора (до 04.2000 г.),
5. центральный монтажный блок,
6. усилитель аудиосистемы (до 04.2001 г.),
7. ТВ-тюнер (до 04.2000 г.),
8. блок управления камерой заднего обзора (с 04.2001 г.),
9. блок реле №1 (R/B №1),
10. реле заднего отопителя,
11. монтажный блок под приборной панелью,
12. реле центрального замка (до 04.2001 г.),
13. блок реле в нижней части передней стойки,
14. реле АСС,
15. CD-чейнджер (до 04.2001 г.),
16. датчик замедления,
17. блок управления SRS,
18. блок управления системой парковки,
19. электронный блок управления ABS и 4WD, электронный блок управления ABS (2WD, до 04.2001 г.).

Блок предохранителей

Монтажный блок предохранителей находится в нижней части панели приборов за защитной крышкой.

Пример схемы с крышки блока

Схема

Обозначение

1	7,5A TURN – Индикаторы указателей поворота
2	7,5A IDLE UP – Электронный блок управления двигателем
3	30A DOOR – Замки дверей
4	7,5A STARTER – Электронный блок управления двигателем
5	10A TAIL – Габариты подсветка номера
6	20A WIPER – Стеклоочистители и стеклоомыватели
7	10A ECU-IG – АБС, система парковки, электронный блок управление системы полного привода
8	15A METER АС – Кондиционер и отопитель
9	15A STOP – Стоп-сигналы, дополнительный стоп-сигнал
10	15A LITER, RADIO – Часы, радио, проигрыватель компакт дисков, предохранитель прикуривателя, система управления зеркалами
11	7,5A IG – Электронный блок управления двигателем
12	30A RR DEF – Обогреватель заднего стекла
13	10A RR HEATER – Задний отопитель
14	15A FR FOG – Передние противотуманные фары
40А AM1 – Группа питания контактор замков зажигания
30А POWER – Стеклоподъемники

• Ошибка с1744 тойота прадо



• Geely ck схема электрооборудования



• Схема предохранителей ниссан примера р11



• Ошибка p0040 шевроле каптива



• Опель виваро глохнет на холостом ходу

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Назначение

1. модулятор ABS (до 04.2001 г.),
2. модулятор ABS и электронный блок управления ABS/EBD/BA (2WD, с 04.2001 г.),
3. модулятор ABS (4WD, с 04.2001 г.),
4. датчик разрежения в контуре вакуумного усилителя тормозов (1AZ-FSE),
5. усилитель форсунок (1AZ-FSE),
6. блок реле №7 (R/B №7) (кроме ЗС-ТЕ),
7. блок реле (R/B №5) №5 (ЗС-ТЕ),
8. правый передний датчик SRS,
9. реле свечей накаливания (ЗС-ТЕ),
10. монтажный блок предохранителей и реле №2 (J/B №2), блок плавки вставок и блок реле №2 (R/B №2),
11. левый передний датчик SRS.

Блок предохранителей и реле

Расположен в левой части моторного отсека.

Схема

Описание

AM 2 – Замок зажигания	30 А
AM 2, FUEL HTR – Замок зажигания, подогреватель топлива	30 А
RAD №1 – Магнитола	15 А
PWR 2 – Стекло подъемники водителя	30 А
ALT-S – Генератор	5 А
DOME – Освещение салона, лампы местного освещения, подсветка багажного отделения, часы	10 А
HEAD (LH) – Передние фары (левая)	15 А
HEAD (RH) – Передние фары (правая)	15 А
EFI – Система впрыска топлива	15 А
HORN – Звуковой сигнал	10 А
HORN, HAZ – Звуковой сигнал, аварийная сигнализация	15 А
ACC SOCKET, PWR OUTLET – Розетка (багажника)	15 А
EFI – Реле системы впрыска
ST – Реле стартера
HORN – Реле сигнала
HEAD – Реле фар
ENG MAIN – Главное реле двигателя
FAN – Реле вентилятора радиатора
HTR – Реле обогревателя
ALT – Генератор	120А
HTR – Отопитель	50А
ABS – АБС	60А

Блок реле 1

Фото пример исполнения

Расшифровка

• ABS – реле системы АБС
• ABS MTR – реле мотора системы АБС
• HEAD LO – Предохранитель фар
