Установка евро-предохранителей на ВАЗ 2101
Предохранители хендай гетц: где находятся и как снять, причины неисправности и поиск проблем, пошаговая инструкция по замене своими руками Цена блока предохранителей ВАЗ 2101 нового образца составит порядка 400 рублей, что не очень и дорого. Поверьте, установка нового блока решит массу проблем, связанных с электропроводкой копейки. Порядок проведения работ по замене старого монтажного блока на новый:
- Отключите аккумуляторную батарею.
- Сделайте перемычки из разъемов типа «мама», кусков провода не более 1,5 кв. мм. и термоусадки.
- Установите подготовленные перемычки на новом монтажном блоке. Соединяете третий и четвертый, пятый и шестой, седьмой и восьмой, девятый и десятый.
- Выкручиваете обе гайки, которыми крепится блок к кронштейну.
- Не отключая провода, снимаете старый блок.
- По одному подключаете провода от старого к новому монтажному блоку.
- После подключения всех проводов проводите визуальный осмотр и можно протестировать, подав питание.
Чтобы не проверять работоспособность всех механизмов, которые входят в электрическую схему ВАЗ 2101, воспользуйтесь лампочкой на 12 В или вольтметром.
Проверьте с помощью одного из этих приборов наличие напряжения на выходе каждого из предохранителей. После этого установите пластиковый корпус, прикрутите его гайками к кронштейну. Закройте крышкой и наслаждайтесь эксплуатацией. Поверьте, теперь вы туда будете очень редко заглядывать.
В данной статье Вы узнаете, как произвести замену стандартного блока предохранителей на евроблок. Для начала выполнения работ отключите клемму аккумулятора. Далее возьмите ключ на 8 мм и открутите старый блок предохранителей, при этом не выдергивайте провода. Потом возьмите лист бумаги и начертите табличку 10×3.
Зачем все это нужно? Если Вы сразу выдерните провода из блока предохранителей, то я Вас уверяю, что при подсоединении проводов на новый блок Вы запутаетесь и подключите их неправильно. Поэтому зарисуйте схему подключения в таблице на бумаге. После чего возьмите обычный бумажный скотч и связите между собой провода. Посмотрим на старый блок предохранителей, и видим, что контакты 3-4, 5-6, 7-8, 9-10 — перемкнуты, и их предохранители находятся снизу. Примерно такую же картину нужно будет воссоздать на новом блоке. Всего нам будет нужно четыре перемычки. Делается это очень просто. Каждая перемычка состоит из небольшого отрезка типа «мама». Такую работу можно свободно произвести своими руками.
Следующим шагом будет аккуратное соединение нужных предохранителей перемычками, при этом старайтесь ничего не перепутать. После этого, нужно соединить все провода между собой. Начните с первого предохранителя. Обязательно соблюдайте ту последовательность, которая зарисована у Вас на бумаге. Имейте ввиду, что на старом (стандартном) блоке предохранителей верхние два провода соединены вертикально, а на новом блоке предохранителей они будут соединены горизонтально
Обратите внимание! Перед тем, как подключить все провода, стоит заизаллировать клемму типа «мама», у каждого провода, так как они находятся слижком близко друг от друга. На новом блоке предохранителей может возникнуть замыкание. После того, как Вы выполните всю работу, включите массу и проверьте все цепи на работоспособность
После того, как Вы выполните всю работу, включите массу и проверьте все цепи на работоспособность.
В этой статье, наглядно, с использованием фото предоставлены материалы о том, как правильно производится замена предохранителей на ваз 2101. Кроме того в статье подробно изложены особенности конструкции монтажного блока данной модели автомобиля и предоставлены методические указания по обслуживанию и замене блока предохранителей. Автомобиль «Жигули» давно уже перешёл в ранг культовой модели отечественного автопрома. Эта легендарная машина в своё время завоевала сердца многих автолюбителей. И, что самое интересное, многие автовладельцы, приобретя сегодня достаточно дорогую современную модель автомобиля, продолжают хранить у себя любимую «копейку» и бережно за ней ухаживают. Однако многим автомобилистам эта машина до сих пор служит верой и правдой. И, не смотря на возраст, выглядят эти машины отменно и находятся в прекрасном состоянии. Всё это благодаря своевременному техническому обслуживанию и качественному ремонту. Но в большей мере в данном случае играет роль само отношение водителя к своему автомобилю. Далее предлагается рассмотреть особенности обслуживания конкретного узла в этом автомобиле,а именно — блок предохранителей.
Монтажный блок предохранителей на ВАЗ 2107
Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.
На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается. Схема элементов монтажного блока
- Управление обогревателем заднего стекла.
- Управление электроочистителями и двигателем омывателя фар (при их наличии).
- Управление звуковых сигналов (вместо реле установлена заглушка).
- Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
- Управление электролапами дальнего света фар.
- Управление электролампами ближнего света.
Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.
| № | Что защищает | Номинальный ток |
|---|---|---|
| 1 | Защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла. | 10 |
| 2 | Защита дворников лобового стекла. | 10 |
| 3 | В резерве | |
| 4 | В резерве | |
| 5 | Электронагреватель заднего стекла. | 20 |
| 6 | Цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели. | 10 |
| 7 | Предохранитель вентилятора системы охлаждения и сигнала. | 20 |
| 8 | Цепи управления поворотников в режиме «аварийки». | 10 |
| 9 | Защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ. | 10 |
| 10 | Контрольные лампы приборной панели. | 10 |
| 11 | Цепи включения ламп «стопов». | 10 |
| 12 | Цепи правой фары дальнего света. | 10 |
| 13 | Защита левой фары дальнего света и контрольной лампы. | 10 |
| 14 | Защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека. | 10 |
| 15 | Защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка. | 10 |
| 16 | Правая лампа ближнего света фар. | 10 |
| 17 | Левая лампа ближнего света фар. | 10 |
Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:
Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.
Схема расположения элементов монтажного блока старого образца имеет следующий вид:
Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.
Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.
https://youtube.com/watch?v=O12Xn1N2qOU
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
электрооборудования Схема ВАЗ 21074
В автомобилях ВАЗ электрическая 21074 энергия доставляется к потребителям по однопроводной плюсовой: «схеме» вывод каждого электроприбора запитан от минусовый, «источника» подключён к «массе», т. е. присоединён к кузову средства транспортного. Благодаря такому решению упрощается электрооборудования ремонт и замедляется процесс коррозии. Все автомобиля электроприборы запитаны от АКБ (при выключенном или) моторе генератора (при работающем двигателе).
В проводки схеме ВАЗ 21074 инжектор имеются электробензонасос, ЭСУД, форсунки, датчики управления работой Ознакомьтесь
vaz проводки ВАЗ 21074 инжектор
заводского с Выпущенные конвейера инжекторные версии «семёрки», индексы имеют:
- LADA 2107–20 — в соответствии со стандартом LADA-2;
- Евро 2107–71 — для китайского рынка;
- 21074-LADA–20 (Евро-2);
- LADA-21074–30 (Евро-3).
В модификациях инжекторных ВАЗ 2107 и ВАЗ 21074 ЭСУД используются (электронная система управления двигателем), форсунки, электробензонасос, датчики управления и контроля параметров Как. двигателя следствие — возникла необходимость в дополнительной внутрисалонной и подкапотной проводке. Кроме того, ВАЗ ВАЗ и 2107 21074 оснащены дополнительным блоком предохранителей и реле, расположенным под бардачком. К дополнительному подводится блоку проводка, запитывающая:
- предохранители:
- силовых главного цепей реле;
- цепи постоянного питания цепи;
- контроллера реле электробензонасоса;
- реле:
- главное;
- электровентилятора;
- бензонасоса;
- диагностический разъём.
Дополнительный блок реле и предохранителей ВАЗ 2107 инжектор расположен бардачком под
электроэнергией Обеспечение
За обеспечение потребителей электроэнергией в «семёрке» АКБ:
- отвечают напряжением 12 В, ёмкостью 55 Ач;
- генератор типа Г-или 222 37.3701;
- регулятор напряжения Я112В, автоматически который поддерживает напряжение в пределах 13,6–14,7 В.
Схема эергообеспечения системы ВАЗ 21074 инжектор включает аккумулятор, генератор и регулятор напряжения
Запуск двигателя
пуска Система в ВАЗ 21074 — это запитанный от стартер АКБ и замок зажигания. В цепи стартера два предусмотрено реле:
- вспомогательное, которое подаёт выводы на питание стартера;
- втягивающее, благодаря которому сцепление происходит вала стартера с маховиком.
Система ВАЗ в пуска 21074 — это запитанный от АКБ реле с стартер и замок зажигания
Система зажигания
В версиях ранних седьмой модели ВАЗ использовалась система контактная зажигания, которая имела в своём катушку:
- составе зажигания;
- распределитель с контактным прерывателем;
- зажигания свечи;
- высоковольтную проводку.
Контактная система ВАЗ зажигания 21074 состоит из катушки, распределителя, зажигания свечей и высоковольтных проводов
В 1989 году так появилась называемая бесконтактная система зажигания, в которой схему вошли:
- Свечи зажигания.
- Распределитель.
- Датчик.
- Экран Холла.
- Электронный коммутатор.
- Катушка Монтажный.
- зажигания блок.
- Блок реле.
- Ключ и зажигания замок.
В 1989 году появилась бесконтактная зажигания система, в схему которой были добавлены Холла датчик и электронный коммутатор
В «семёрках» с инжекторными используется двигателями более современная схема зажигания. этой Работа схемы основана на том, что датчиков от сигналы поступают на ЭБУ (электронный блок который), управления на базе полученных данных генерирует импульсы электрические и передаёт их на специальный модуль. После напряжение этого повышается до требуемой величины и по высоковольтным подаётся кабелям на свечи зажигания.
В инжекторных «семёрках» системы работой зажигания руководит электронный блок ЭБУ управления
Наружное освещение
Система наружного включает освещения:
- Блок-фары с габаритами.
- Подсветку пространства подкапотного.
- Монтажный блок.
- Освещение бардачка.
- подсветки Выключатель приборов.
- Задние фонари с габаритами.
- номеров Подсветку.
- Переключатель ламп наружного света.
- индикации Лампочка наружного освещения (в спидометре).
- Ключ Схема.
зажигания подключения наружного освещения ВАЗ поможет 21074 при устранении неисправностей блок-задних и фар фонарей
Вспомогательное оборудование
К вспомогательному дополнительному или электрооборудованию ВАЗ 21074 относят:
- стеклоомывателя:
- электромоторы;
- стеклоочистителя;
- вентилятора отопителя;
- вентилятора охлаждения радиатора;
- прикуриватель;
- часы.
В схеме подключения используются стеклоочистителей:
- Моторедукторы.
- ЭД омывателя фар.
- Монтажный Замок.
- блок зажигания.
- Выключатель омывателя.
Моторедукторы приводят стеклоочистителя в действие трапецию, которая перемещает «ветровому» по дворники стеклу
ДВОРНИКИ НА ФАРЫ
Некоторые владельцы «семёрок» для удобства пользования головным светом устанавливают дворники на фары. С помощью этих элементов отпадает необходимость постоянной очистки оптики от грязи вручную, что особенно актуально в дождливую погоду. Для внедрения механизма потребуется следующий перечень:
- двигатели фароочистителей 2 шт. (левый и правый);
- две переходные планки;
- поводки щёток;
- щётки;
- бачок омывателя с двумя насосами;
- пятиконтактное реле;
- проводка с колодками;
- электроклапан от «восьмёрки»;
- тройник и трубка омывателя около 2 м.
Что касается самих щёток, то их можно установить как от ВАЗ 2107, так и от ВАЗ 2105.
Основными элементами для оснащения фар дворниками являются моторчики, поводки, щётки, бачок с насосами, электроклапан, реле и проводка
Замена предохранителей на ВАЗ 2107
Чтобы заменить неисправные плавильные элементы необходимо подготовить:
- отвертку с плоским наконечником;
- пластиковый пинцет;
- комплект новых модулей.
Последовательность действий:
в случае с предустановленным блоком старого образца важно отключить центральное питание – сбросить клеммы с аккумулятора. В евроблоке это делать вовсе не обязательно, если работы не связаны с заменой электрической проводки;
глушим двигатель, открываем капот;
открываем крышку БП;
находим неисправный элемент по номеру, по явному признаку;
аккуратно поддеваем концевик, извлекаем модуль;
вставляем новый предохранитель аналогичного ампеража, закрываем крышку
Чтобы разобрать какой ампераж на предохранителе необходимо обратиться к инструкции или проверить маркировку на предохранителе (при наличии).
Запускаем двигатель, проверяем работоспособность ранее неисправного агрегата.
Характерные признаки неисправности предохранителей:
- Плавильный элемент изменил цвет, видны точечные прострелы, нагар черного цвета;
- На щитке панели приборов сигнализирует индикатор о неисправности в моторном отсеке, конкретного оборудования;
- При запущенном двигателе, активном зажигании, заряженной аккумуляторной батареи не работают механизмы, агрегаты;
- В салоне запах горелого в области расположения монтажного блока;
Плавильные элементы на ощупь горячие, с неестественной температурой.
Общие данные
Появление на отечественном рынке универсала ВАЗ 2104 было оправдано сразу несколькими причинами:
- Во-первых, его предшественник ВАЗ 2102 базировался на копеечном шасси, тогда как автопроизводитель уже массово выпускал более современные модели (см., Например, ВАЗ 21213: нюансы работы).
- А во-вторых, стране требовались транспортные средства, которые позволяли обычным гражданам иметь универсальный автомобиль, на котором можно было перевозить простые личные вещи на большие расстояния.
Представленное в статье видео наглядно демонстрирует его возможности как многофункционального транспортного средства, способного не только перевозить пассажиров в городе, но и как носителя активного туризма :
- путешествия в горные районы;
- путешествия на природе;
- дальние маршруты к морским побережьям и т д.
Модель оказалась популярной в странах социалистического лагеря.
сюда он поставлялся с 1984 по 2009 год включительно и предлагался под торговыми марками:

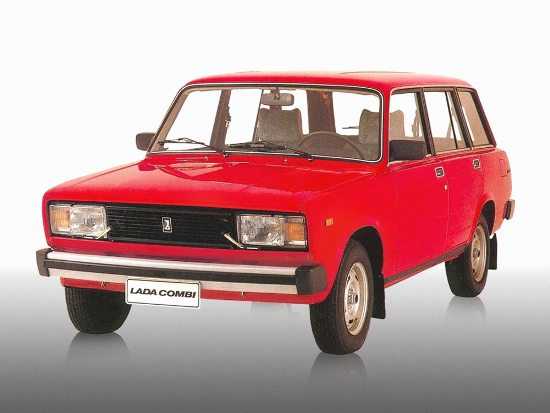

- Лада Эстейт,
- Лада Комби или Лада Нова Комби,
- Лада Рива Брейк.
Экспортные характеристики всегда характеризовались высоким качеством лакокрасочного покрытия
Примечание! Электросхема ВАЗ 2104 в экспортном исполнении отличалась наличием обогрева заднего стекла и дворника на задней двери. Кроме того, аналогичное оборудование было обнаружено в ВАЗ 21043, который позаимствовал внутреннее и электрооборудование у ВАЗ-2107, а с 1994 года стал стандартной комплектацией для всех «четверок».
О других отличиях экспортных моделей АвтоВАЗа читайте в статье – насколько самарский балтийский вариант лучше отечественных аналогов.
Как произвести замену
Иногда предохранители требуют замены, даже если обороняемая ими схема находится во вполне исправном состоянии. Номинал предохранителя рассчитывается достаточно точно, чтобы в случае увеличения потребляемого тока даже на несколько десятков процентов автомобилю не был нанесён дополнительный ущерб.
Но кратковременное повышение протекающего через предохранитель тока вполне возможно и при штатных ситуациях. Пусковые броски тока электродвигателей, повышенное потребление лампами при разогреве нитей, перегрев корпуса предохранителя из-за плохого контакта в его разъёме, наконец, брак при производстве и увеличенный допуск по номиналу. Иногда это может быть даже естественное старение, а также ошибка при установке.
Изнутри на крышке имеется некая памятка, там указано, где находится каждый прибор и его рабочий ток. Эти данные должны строго соответствовать реальности, иначе возможны вышеуказанные неприятности. Предохранители нового образца обычно выполнены из прозрачного пластика, что позволяет определить их целостность даже визуально. Но не всегда. Порой обрыв глазом рассмотреть не удается. Можно использовать мультиметр в режиме омметра или контрольную лампочку.
Проще всего измерить сопротивление извлечённого предохранителя омметром. Прибор должен показать сопротивление около нуля. Не более чем его же показания при накоротко замкнутых между собой наконечниках щупов. Можно сравнить с имеющимся в запасе заведомо исправным предохранителем.
Определённым удобством является цветовая кодировка номиналов. Но не стоит ей слепо доверять, основное – это число, указанное на торце корпуса. Новая вставка должна быть промаркирована так же, как допускает схема, поскольку вышедшая из строя вставка тоже могла быть подобрана неверно.
Если же и новый предохранитель выходит из строя, дальнейшие замены бессмысленны. Надо искать и устранять неисправность в приборах, панели приборов или самой проводке.
Реле стартера
Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке. Реле стартера установлено в моторном отсеке на правом брызговике.
Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.
Реле очистителя ветрового стекла
Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы. Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами.
Поддев отверткой, снимаем левую обивку боковины. Для ее последующей установки потребуются две новые кнопки крепления.
Крестообразной отверткой отворачиваем два самореза крепления реле. Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар . К нему можно подобраться снизу приборной панели
Важно не ошибиться с соединительной колодкой
Колодка реле с четырьмя выводами, (щиток приборов для наглядности снят).
Блок предохранителей ВАЗ 2104 2105
Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор) Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.
| Номер предохранителя | Сила тока,А | Защищаемые цепи |
| F1 | 10 | Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка) |
| F2 | 10 | Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла |
| F3 | 10 | Резервный |
| F4 | 10 | Резервный |
| F5 | 20 | Элемент обогрева заднего стекла и реле включения обогрева (контакты) |
| F6 | 10 | Прикуриватель. Штепсельная розетка переносной лампы |
| F7 | 20 | Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты) |
| F8 | 10 | Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации |
| F9 | 7.5 | Регулятор напряжения генератора (на автомобилях с генератором Г-222) |
| F10 | 10 | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701) |
| F11 | 10 | Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова |
| F12 | 10 | Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете) |
| F13 | 10 | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
| F14 | 10 | Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света |
| F15 | 10 | Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика |
| F16 | 10 | Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете) |
| F17 | 10 | Левая фара (ближний свет) |
Схема соединений монтажного блока:
P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом
Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар; F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).
Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты. Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал). Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный 7,5А — Коричневый
Расчет его номинала при установке дополнительного оборудования
p, blockquote 53,0,0,0,0 —>
При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:
p, blockquote 54,0,0,0,0 —>
p, blockquote 55,0,0,0,0 —>
- Р – мощность лампы,
- U – напряжение бортовой сети (12 Вольт),
- I – ток в цепи.
Из формулы следует:
p, blockquote 56,0,0,0,0 —>
I = P/U = 60/12 = 5 Ампер.
p, blockquote 57,0,0,1,0 —>
То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.
p, blockquote 58,0,0,0,0 —> adsp-pro-3 —>
Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.
p, blockquote 59,0,0,0,0 —>
I = U/R = 12/0,4 = 30 Ампер
p, blockquote 60,0,0,0,0 —>
Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.
p, blockquote 61,0,0,0,0 —>
Видео — выбор качественных автомобильных предохранителей, их проверка на целостность, расчет номинала:
p, blockquote 62,0,0,0,0 —>
p, blockquote 63,0,0,0,0 —>
Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.
p, blockquote 64,0,0,0,0 —>
Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.
p, blockquote 66,0,0,0,0 —> adsp-pro-4 —>
Чем отличается редукторный стартер от обычного на ВАЗ 2110?
Каждый водитель желает получить больше производительности от своего авто. Нередко возникает вопрос, какие разбежности имеются между редукторным и обычным стартерами? Какое устройство для запуска мотора лучше, надежнее? Редукторный стартер на ВАЗ АТЭК отличается тем, что крутящий момент проводится через редуктор, а у простого стартера — через обгонную муфту или «бендикс».
Главные отличия между данными устройствами
Обычный стартер очень большой, а классический редукторный – почти на 50% меньше его по размеру. Относительно преобразователя, то он находится внутри корпуса между якорем и бендиксом. Знание преимуществ и недостатков каждого из агрегатов, позволит автовладельцу проанализировать работоспособность машины в любых условиях как погодных, так и дорожных.
Редукторный тип стартеров обладает электрическим мотором, который не отличается от обычного. Но, нагрузка на электрику при данном типе меньше, отсутствует нагрузка на переднюю втулку. Кроме того, автомобиль с преобразовательным устройством прослужит дольше, поскольку потребление энергии намного меньше.
Почему большинство выбирает редукторное устройство?
Стартер редукторный ВАЗ 2110 более удобен, надежен, он использует низкий заряд энергии. Скачки напряжения при пуске намного меньше, чем у простого механизма. Преимуществом данного устройства также является небольшой размер, что позволяет ему вписываться в подкапотное пространство новейших марок автомобиля.
Преимущества редукторного стартера:
- безотказная работа в холодное время года, быстрый запуск мотора гарантирован;
- наличие пластиковой защиты тягового реле;
- исключение короткого замыкания в местах крепления силовых проводов;
- отсутствие попадание влаги внутрь механизма за счет установленных уплотнительных резиновых колец;
- низкое энергопотребление;
- безопасность работы;
- долгосрочность эксплуатации.
Выбор стартерного устройства является достаточно важным, поскольку от него зависит корректная работа всей системы двигателя. Уверенность в производителе, безотказности в действии, надежности – всё это необходимо учитывать. Редукторный стартер от ТМ “АТЭК” на сайте atek-avto.com соответствует всем данным критериям, он обеспечит Вам уверенный запуск двигателя авто при любых погодных условиях и прослужит верой и правдой длительное время. Белорусское качество по доступной цене!
