Пошаговая инструкция, как снять и заменить гбц

Особенности выполнения работ на примере некоторых авто

В качестве доказательства суждения, что у каждой силовой установки существуют свои особенности затяжки ГБЦ, рассмотрим нюансы выполнения работ на конкретных моделях.

ВАЗ-2112 16 клапанов

Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.

На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.

Затягивание осуществляется в три подхода:

1. Болты согласно порядка заворачиваются с усилием 2 кг/м;
2. Доворачивание на 90 град.;
3. Повторная дотяжка на 90 град.

Схема протяжки показана ниже.

Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.

Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.

ВАЗ-2107

На ВАЗ-2107 все устанавливаемые модификации силовых агрегатов являются 8-клапанными.

Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).

На этом авто затягивание крепежей также выполняется в три подхода:

1. 10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
2. Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
3. Вспомогательный затягивается с усилием 3,5-4,0 кг/м.

Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.

«Самара», 10-е семейство, Приора

На моделях семейства «Самара» (2108-21099), а также ВАЗ 2110-2112 с 8-клапанными агрегатами затяжка уже выполняется в 4 подхода:

1. Затяжка с усилием 2,0 кг/м;
2. Дотягивание с моментом 7,5-8,5 кг/м;
3. Доворот на 90 град.;
4. Повторное доворачивание на 90 град.

Перерыв между пунктами 3,4 20 минут.

Что касается ВАЗ «десятого» семейства, которые укомплектованы 16-клапанными моторами, то у них технология затяжки такая же, как и у ВАЗ-2112 (описано выше).

То же касается и Лада Приора, на 8-клапанных агрегатах используется метод с 4 подходами (ВАЗ 2108-21099), а на 16-клапанных – 3 подхода (ВАЗ 2112 с мотором на 16 клапанов).

«Волга»

На двигателях ЗМЗ-406, устанавливаемых на «Волгу», согласно технической документации автопроизводителя затягивание болтов головки блока двигателя осуществляется в два подхода:

1. С усилием 4,0-6,0 кг/м;
2. С моментом 13,0-14,5 кг/м.

Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.

Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:

1. 4,0-4,3 кг/м;
2. 7,5 кг/м;
3. 11,0 кг/м;
4. 14,3-14,5 кг/м.

Последующая дотяжка болтов при эксплуатации на этом двигателе не требуется.

Выполнение операции без динамометрического ключа

Поскольку на всех указанных автомобилях усилие точно указано, то без динамометрического ключа при посадке ГБЦ не обойтись. Но на некоторых авто вполне можно обойтись без него и использовать для затягивания обычные ключи и удлиняющей насадкой.

Сразу отметим, что выполнение работ без спец. инструмента допускается только на «старых» двигателях («Москвич», ВАЗ первых моделей).

Особенностью затяжки головки блока без динамометрического ключа является необходимость «чувствовать» прилагаемое усилие. В остальном же общая методика работ такая же, как и с использованием спец. инструмента:

• Заворачиваем «от руки» все болты;
• Делаем 1-й подход, прилагая среднее усилие (при этом стараемся тянуть все болты с одинаковым усилием, плавно и без рывков). Обязательно следуем порядку затяжки;
• Выполняем второй подход, повысив усилие (чтобы более точно «ощущать» усилие, ключ с наращенным плечом следует тянуть «на себя», а не толкать «от себя»);
• Третий подход делаем с высоким усилием (проворачиваем до момента, когда болт остановиться).

Одним из вариантов затяжки без динамометрического ключа является двойное доворачивание крепежей после выполнения 2-го подхода.

Поскольку без навыков «чувствовать» прикладываемое усилие удается далеко не всем, метод без динамометрического ключа лучше не использовать, ведь последствия неправильной затяжки головки блока – достаточно серьезны и могут привести к очень серьезным поломкам.

Поэтому перед ремонтом двигателя, связанным со снятием головки блока следует запастись специальным инструментом, тем более что лишним он не будет и применение ему найдется всегда.

Руководство по ремонту

Любое руководство по ремонту данного узла подразумевает его демонтаж и установку. Если вы не знаете, как снять ГБЦ, то может более подробно почитать об этом в нашей статье. Обо всех остальных способах ремонта вы можете узнать ниже.

Замена клапанов ГБЦ

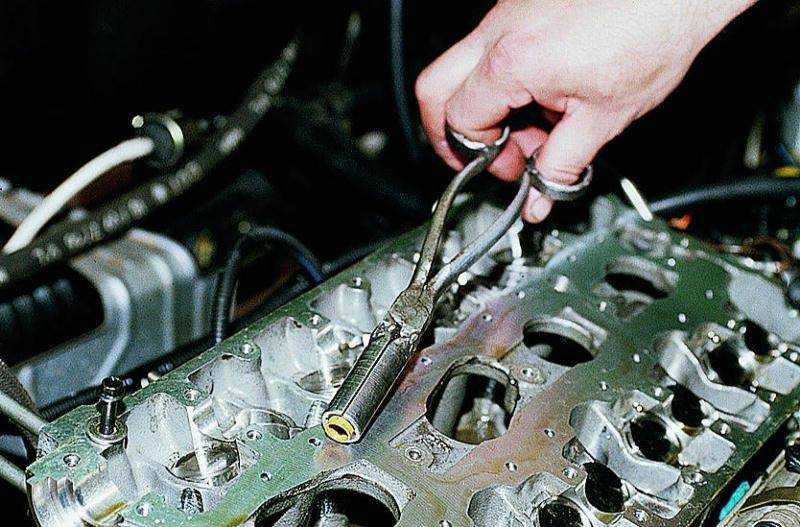

Процедура рассухаривания и замены клапанов по статистике чаще всего проводится на старых отечественных авто и иномарках. Но она является актуально и для более новых машин как российского, так и зарубежного производства. Для этого вы должны знать, как минимум, как происходит снятие и установка головки блока цилиндров. Чтобы заняться рассухариванием, следует купить специальный прибор, который так и называется — рассухариватель. Он может иметь разную конструкцию для определенной модели машины.

Если рассухаривателя у вас нет, то можно воспользоваться обычной металлической трубкой. Диаметр трубы должен составлять около 2 см. Под клапан следует подставить опору в камере сгорания. Головку БЦ поставьте на пол. Затем подставьте трубку на верхнюю часть клапана, ударьте по ней молотком. Ударив несколько раз, так называемые сухари рассыпятся и освободят пружинку. Пружинки демонтируются, после чего вынимаются сами клапаны. Их замена и установка происходит в обратной последовательности.

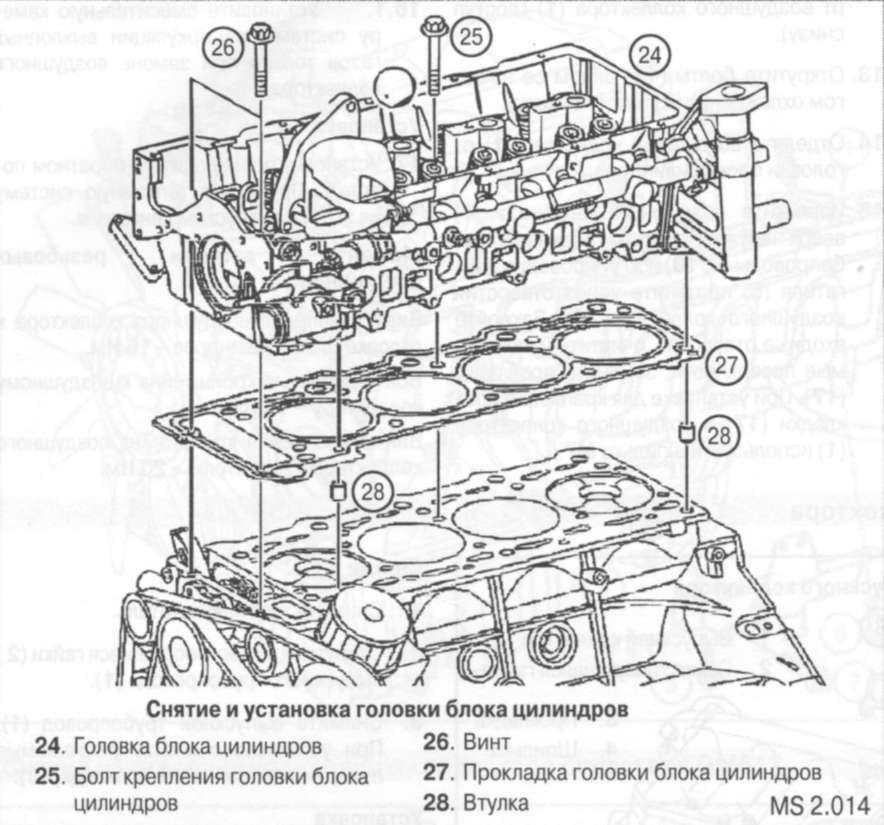

Как правильно разобрать головку блока цилиндров (ГБЦ)

Чтобы снять головку блока цилиндров своими руками требуется знать правильный порядок демонтажа и, тем более, монтажа ГБЦ.

Инструменты и порядок разборки ГБЦ:

1. Требуются набор инструментов и динамометрический ключ. Новичку лучше будет скачать в интернете руководство по ремонту и эксплуатации двигателя для конкретной марки и модели авто или иметь под рукой книгу. Потому как двигатели бывают разные, если вы имеет редкую модель машины и хотите сделать ремонт самостоятельно.
2. Желательно проводить ремонт в гараже или на улице, если нет дождя.
3. Отсоединить клеммы аккумулятора и снять АКБ.
4. Отсоединить провода и датчики электронного системного управления ДВС (ЭСУД).

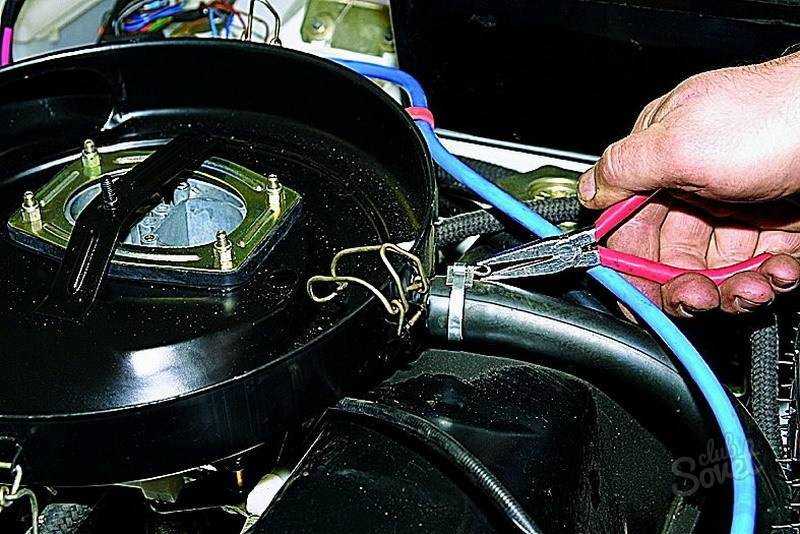

5. Отсоединить от ГБЦ шланги, патрубки. Желательно, опять же для новичка, отмечать фломастером что куда подсоединяется, чтобы потом не чесать затылок при сборке.
6. Отсоединить мешающее разборке навесное оборудование от головки БЦ.

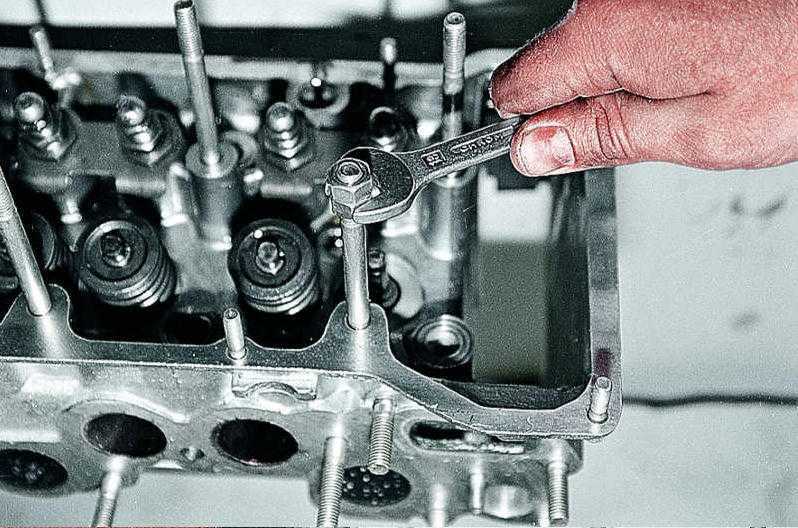

7. Приступить непосредственно к демонтажу головки двигателя. Снять крышку ГБЦ.

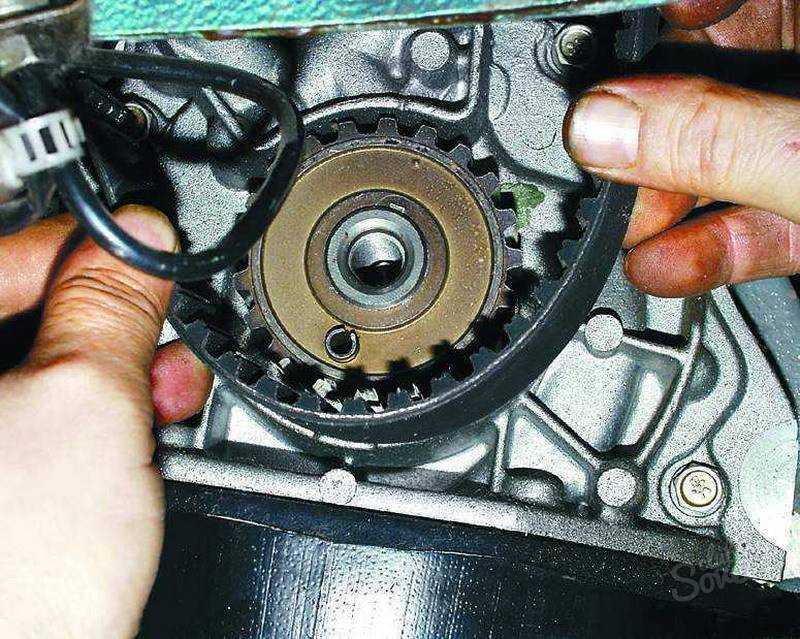

8. Снять ремень ГРМ и защищающий кожух.
9. Открутить болты крепления головки к блоку. Их, как правило, 10 штук.

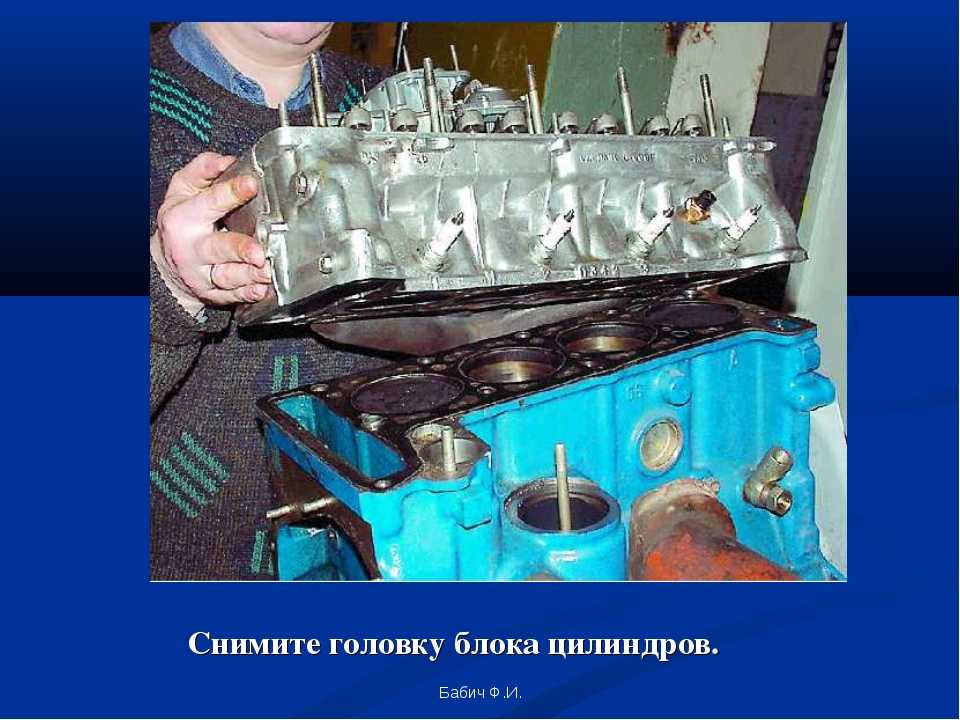

10. Далее снимаем головку.

Прикипела ГБЦ: как снять

Открутив все болты, бывает такое, что головка блока цилиндров никак не хочет отрываться от БЦ. Это называется прикепела ГБЦ. Также, причиной невозможности разделения головки от основного блока, в том, что отверстия шпилек завальцевались.

Если ГБЦ прикипела намертво, то беспорядочно стучать молотком по самой головке очень  опасно, так как сплав не обладает пластической деформацией, а при сильном ударе может просто расколоться. Поэтому в этом случае следует не торопиться, даже когда рядом стоят люди и смотрят как вы делаете ремонт (некоторые нервничают когда кто-то незнакомые смотрят как они работают).

Как оторвать головку:

• использовать ВД-40 (ВДшка), набрызгать по периметру соединения ГБЦ с БЦ;
• использую тонкий крепкий нож попробовать просунуть над или под прокладкой; при нахождении хоть малого зазора в пол миллиметра брызгать туда ту же самую ВД40 антиржавчину или любой растворитель;
• стучать по корпусу, предварительно приложив широкую доску, чтобы удар приходился не в одно точку;
• использовать смекалку, например, домкратом и гвоздодеромНо и после всех предпринятых мер прикипевшую ГБЦ невозможно оторвать от блока цилиндров.
• и, наконец, самым эффективным методом в этом случае аккуратно забивать зубило в разных местах. Если делать аккуратно, чувствовать удар, то не будет сколов.

К чему приводит неисправность прокладки ГБЦ и несвоевременная ее замена

Последствия эксплуатации транспортного средства с неисправной прокладкой зависят от времени обнаружения данной неисправности. Например, если неисправность обнаружена сразу после ее появления, то необходимо только заменить прокладку. При эксплуатации автомобиля с неисправной прокладкой ГБЦ возможны:

1. порыв патрубков системы охлаждения в результате повышения давления из-за процессов, проходящих в камерах сгорания;
2. перегрев двигателя с потерей геометрии головки блока цилиндров, что может привести не только к дополнительным работам по восстановлению геометрии ГБЦ (фрезеровка поверхности), но и к полной замене головки блока цилиндров;
3. заклинивание двигателя. Данная неисправность может появиться как в результате плохого смазывания трущихся поверхностей из-за попадания охлаждающей жидкости в систему смазки, так и в результате гидравлического удара (если автомобиль с прогоревшей прокладкой ГБЦ стоял некоторое время, то в результате в цилиндры может перетечь достаточное для гидравлического удара количество охлаждающей жидкости). Стоимость устранения заклинивания ДВС будет равна стоимости капитального ремонта ДВС, либо стоимости нового ДВС.

Если вы знаете, что прокладка ГБЦ вашего автомобиля неисправна и автомобиль какое-то время стоял без работы (порой достаточно одной ночи), то лучше автомобиль не эксплуатировать до устранения неисправности. Если вы все-таки решите доехать до места ремонта «своим ходом», то для избежания гидравлического удара рекомендуется перед пуском ДВС выкрутить все свечи и прокрутить двигатель на несколько оборотов для удаления из цилиндров попавшей туда жидкости, после чего установить свечи зажигания на место и заводить двигатель.

Перед снятием головки цилиндров обратить внимание на следующее:

• Головку цилиндров снимать только на холодном двигателе.
• Головка цилиндров для восьмицилиндровых двигателей имеет отличную конструкцию от головок цилиндров, выпущенных после 1978 года для тех же двигателей.
• При повреждениях привалочной плоскости гоповки цилиндров ее можно профрезеровать.
• Каждая головка цилиндров фиксируется на блоке цилиндров двумя установочными штифтами и крепится 18 болтами, по 6 болтов на каждый цилиндр.
• Прокладка головки цилиндров 3.5 и 4.5 литровых двигателей отличаются друг от друга диаметром отверстия цилиндров. Кроме того, конструкция прокладок изменялась в течение года, поэтому при покупке прокладки обязательно указывайте номер двигателя.
• В процессе эксплуатации подтягивание болтов крепления головки цилиндров не требуется.
• Крепление головки цилиндров производится только на холодном двигателе.
• Резьба болтов крепления головки цилиндров покрыта слоем никеля: во избежание повреждения резьбы в блоке при замене использовать только такие болты.
• Для защиты резьбы рекомендуется использовать пасту «Helicoil».
• Снятие и установку головки цилиндров можно выполнять на двигателе, установленном на автомобиле.
• Капот автомобиля поставить в вертикальное положение как при снятии двигателя.
• Отсоединить провода от аккумуляторной батареи.
• Слить охлаждающую жидкость из системы охлаждения, отвернув сливные пробки с левой и правой стороны блока цилиндров.
• Снять топливные трубки.
• Отвернуть болты крепления выпускных трубопроводов на обоих головках цилиндров.
• Повернуть коленчатый вал двигателя до ВМТ в 1-м цилиндре. При этом метка на торцевой стороне поверхности блока цилиндров и нулевая отметка на шкиве должны совпасть как показано на рисунке.

• В автомобилях с регулируемой подвеской колес отвернуть четыре болта крепления насоса гидросистемы подвески, снять насос вместе со шлангами и отвести в сторону. Снять детали привода гидросистемы.
• Краской нанести метки на звездочки распределительных валов и цепь привода, даже если снимается только одна головка цилиндров.

• Отвернуть болт крепления звездочки на распределительном валу, удерживая распределительный вал в средней части от проворачивания ключом в средней части или между зубьями звездочки и цепью привода поставить стопор соответствующей формы. Болт крепления до конца не отворачивать.
• Снять звездочку с распределительного вала, при необходимости, легкими ударами молотка с пластмассовой рабочей поверхностью, затем отвернуть болт крепления звездочки. Во избежание соскакивания цепи с других звездочек цепь закрепить.

Когда необходимо ремонтировать головку?

Работы по демонтажу, ремонту и установке ГБЦ в автомобиле могут потребоваться при таких неисправностях:

1. На щупе для диагностики уровня моторной жидкости либо под пробкой для ее залива образуется белая эмульсия. Это говорит о пробитии прокладки ГБЦ либо повреждении корпуса головки (появлении трещин) и попадании хладагента в систему смазки. Эмульсия может быть еле видна.
2. Из глушителя автомобиля стал выходить густой и белый дым, при заведенном силовом агрегате могут прорываться капли жидкости. Скорее всего, это хладагент и его попадание в выхлопную систему связано с повреждением цилиндров. Уровень антифриза будет снижен, а появление пара может обуславливаться перегревом ДВС и повышенным содержанием конденсата. Но если белый дым выходит постоянно, это говорит о пробитии прокладки ГБЦ.
3. На поверхности антифриза в расширительном резервуаре возникли масляные пятна либо жирная пленка, ее наличие может проявиться в радиаторном устройстве. Попасть в охлаждающую систему моторная жидкость могла через трещины в прокладке или самой головке блока. Исключением являются автомобили, владельцы которых выполняют промывку охладительной системы отработанными моторными жидкостями. Разумеется, делать этого нельзя.
4. В горловину радиаторного устройства могут попадать мелкие пузырьки. Это говорит о том, что отработавшие газы из выхлопной системы попадают из камеры сгорания в охладительную систему. Где-то имеется повреждение или дефект, есть вероятность, что в самой прокладке либо на структуре головки блока. Если пузырьки образуются при замене расходного материала, то это нормально. Но если их образование наблюдается регулярно, требуется диагностика силового агрегата.
5. Через поврежденную прокладку в головке блока пробиваются отработавшие газы. Такая проблема происходит редко, но ее можно легко диагностировать. Надо только присмотреться.
6. Из-под прокладки ГБЦ стала подтекать моторная жидкость. Проблема может заключаться в некачественной затяжке винтов головки блока. Эту процедуру надо выполнять в определенной последовательности, в противном случае можно сорвать резьбу и сломать шпильки. Процесс затяжки должен производиться с использованием динамометрического ключа.
7. Если имеется пробой прокладки или головка повреждена непосредственно между цилиндрами, определить это будет сложно. К признакам такой неисправности можно отнести увеличение расхода горючего и падение мощности силового агрегата. Проблема может сопровождаться уменьшением компрессии в одном либо нескольких цилиндрах, обычно это происходит в соседних устройствах.

О необходимости проведения ремонта ГБЦ подробно рассказал канал «Теория ДВС».

Демонтаж

Шестицилиндровый двигатель

1. Отвинтите облицовку двигателя и крышку клиново-ребристого ремня.

2. Демонтируйте клиново-ребристый и зубчатый ремни (см. раздел Генератор).

3. Отвинтите выхлопную трубу от колена.

4. Слейте охлаждающую жидкость через резьбовую пробку сливного отверстия двигателя и радиатора.

5. Отвинтите воздушный шланг между датчиком потока свежего воздуха и впускным коллектором.

6. Отсоедините разъем у датчика Холла.

7. Отсоедините вентиляцию картера на головке блока цилиндров слева и справа.

8. Снимите вакуумный шланг на патрубке дроссельной заслонки слева.

9. Выньте из зажимов крышку шумопоглотителя всасывания и вывинтите оба болта под крышкой.

10. Отожмите шумопоглотитель назад и поднимите вверх.

11. Снимите вакуумный трубопровод у шумопоглотителя слева, снимите шумопоглотитель.

12. Отвинтите крышку слева трубопровода клапанов впрыска.

13. Выньте из зажимов фиксатор дроссельной заслонки, вывесьте дроссельную заслонку и отложите ее.

14. Отсоедините разъем датчика температуры всасываемого воздуха и клапана стабилизации холостого хода.

15. Отсоедините подающий и возвратный топливные трубопроводы.

16. Отвинтите соединение с массой за патрубком дроссельной заслонки.

17. Отсоедините вакуумный шланг к блоку управления перед патрубком дроссельной заслонки.

18. Отсоедините разъем у дроссельной заслонки.

19. Отвинтите вакуумный шланг к электромагнитному клапану угольного фильтра. Демонтируйте электромагнитный клапан.

20. Отсоедините все разъемы свечей зажигания.

21. Отсоедините все электрические разъемы клапанов впрыска.

22. Отсоедините разъемы сенсора детонации и обогрева лямбда-зонда.

23. Отсоедините разъемы лямбда-зонда и отложите провода.

24. Отсоедините разъемы датчика давления масла и датчика температуры масла.

25. Снимите разъемы клапанов впрыска слева и справа.

26. Отвинтите кронштейн гидравлического шланга у впускного коллектора. Не отсоединяйте гидравлический шланг.

27. Отвинтите впускной коллектор и выньте его.

28. Закройте отверстия чистой тряпкой.

29. Отвинтите трубку подачи охлаждающей жидкости на головке блока цилиндров сзади.

30. Демонтируйте лямбда-зонд.

31. Отвинтите теплозащитный экран выпускного коллектора.

32. Отвинтите головку блока цилиндров.

33. Демонтируйте заднюю крышку зубчатого ремня.

34. Отвинтите шланг расширительного бачка с гидравлической жидкостью к насосу у головки блока цилиндров.

35. Ослабьте болты головки блока цилиндров в обратной последовательности тому, как показано внизу. Для этого нужно охладить двигатель, так как горячая головка блока цилиндров может деформироваться после демонтажа.

36. Поднимите головку блока цилиндров. Если она отделяется не сразу, помогут легкие постукивания синтетическим молотком.

При установке головки цилиндров соблюдать следующие указания:

• Поставить новые прокладки. Они различны как для двигателей так и для головок цилиндров. Прокладка левой головки цилиндров со стороны цепного привода имеет 3 отверстия, а прокладка правой головки цилиндров — 2.
• Болты крепления головки цилиндров длиной 165 мм одновременно служат и для крепления корпусов подшипников распределительного вала.

Установить головку цилиндров (предварительно одев выпускной трубопровод на шпильки крепления) на два установочных штифта на блоке цилиндров.
Смазать резьбу болтов крепления головки цилиндров и завернуть болты. При замене болтов проверить соответствие их длины.
Затянуть болты крепления головки цилиндров в соответствии с порядком затяжки, показанном на рисунке, при помощи ключа 116 589 001 300. Первоначальный момент затяжки 30 Нм.
Новые болты затянуть моментом 50 Нм.
Окончательную затяжку болтов крепления головки цилиндров произвести через 10 мин моментом 50 Нм.
Дальнейшие работы выполнять в обратной снятию последовательности. Установить выпускной трубопровод и полностью закрепить

Установить звездочку вместе с цепью привода на распределительный вал, обратив внимание на совпадение меток на звездочке и цепи. Затянуть болт крепления звездочки моментом 100 Нм

удерживая распределительный вал от проворачивания.

В автомобилях с регулируемой подвеской колес предварительно установить детали крепления гидросистемы подвески.

Особенности снятия ГБЦ

Далеко не всегда ГБЦ легко снимается со своего посадочного места. Причиной этому служит расплавившаяся при перегреве прокладка головки или перезатянутые крепления. Проблему можно попробовать решить при помощи постукивания по головке при помощи проставки из дерева. Равномерное простукивание со всех сторон чаще всего решает проблему, если она была вызвана припеканием прокладки ГБЦ. Ещё одним распространённым способом демонтажа деталей выступает отмачивание крепежей в WD-40. Чаща всего после этого проблема полностью исчезает, а детали во время демонтажа не получают повреждений. Если возникли сложности и нет уверенности в своих силах, то лучше подумать об обращении в сертифицированный центр либо вызове квалифицированного мастера.

Отсоединить выпускную трубу от выпускных трубопроводов.
Ослабить болты крепления головки цилиндров в обратной последовательности, в показанном на рисунке порядке затягивания болтов крепления головки цилиндров

Обратить внимание на то, что для отворачивания и для затягивания болтов крепления головки цилиндров нужно использовать два разных ключа. Для отворачивания болтов крепления необходим ключ с 8 мм шестигранником и 52 мм удлинителем с шарниром.

• При отворачивании болтов крепления правой головки цилиндров сдвинуть к середине двигателя башмак натяжителя цепи привода.
• Разъединить головку цилиндров и выпускной трубопровод.
• Снять выпускной трубопровод со шпилек крепления и снять головку цилиндров, при необходимости, использовать молоток с пластмассовыми рабочими поверхностями.
• Тщательно очистить привалочные ппоскости головки и блока цилиндров.
• При необходимости отремонтировать головку цилиндров. При установке головки цилиндров поставить новую прокладку.

Головки цилиндров 3.5 и 4.5 литровых двигателей отличаются друг от друга диаметром выпускного канала «А» и наружным диаметром седла выпускного канала «G», и поэтому не взаимозаменяемы. На рисунке показан разрез выпускного клапана с основными размерами.

Что такое ГБЦ в автомобиле

В конструкции всех двигателей внутреннего сгорания есть одна из важнейших деталей — это головка блока цилиндров. ГБЦ в автомобиле — это название верхней части мотора, крышка блока цилиндров в видео однородной детали сложной формы. Сама головка двигателя не очень большая по размеру. Крепится, обычно, на 10 болтов, которые затягиваются с определенным моментом затяжки и, только в определенной последовательности. Назначение ГБЦ в том, что она закрывает блок цилиндров. Головка блока двигателя в паре с блоком цилиндром должны обеспечивать абсолютную герметичность. Это достигается путем установки не поврежденной прокладки ГБЦ. Материал ГБЦ — специальный легированный чугун или алюминиевый сплав.

Установка

Перед установкой головки цилиндров очистить стыковочные поверхности шабером от остатков прокладки. Следить за тем, чтобы в отверстие под поршни не попала грязь. Отверстия закрыть тканью.

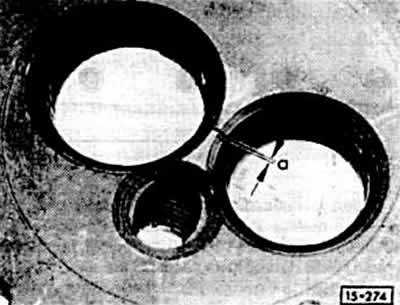

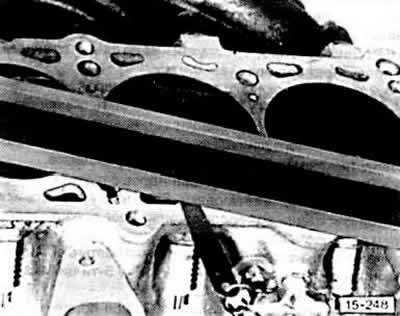

Проверить стыковочную поверхность головки цилиндров на плоскостность стальной линейкой.

Допустимое отклонение от плоскостности не более 0,1 мм. Проверить следует щупом.

Минимальный размер обработки для головки цилиндров. Минимальная высота 4-х цилиндровый двигатель а=132,6 мм, 5-ти цилиндровый двигатель: 132,75 мм.

Внимание: Головка цилиндров дизельного двигателя обработке не подлежит

Головки цилиндров с трещинами между седлами клапанов и первыми витками резьбы подсвечу зажигания могут применяться дальше и могут ремонтироваться без снижения срока их службы, если ширина трещин не превышает величины а = 0,5 мм.

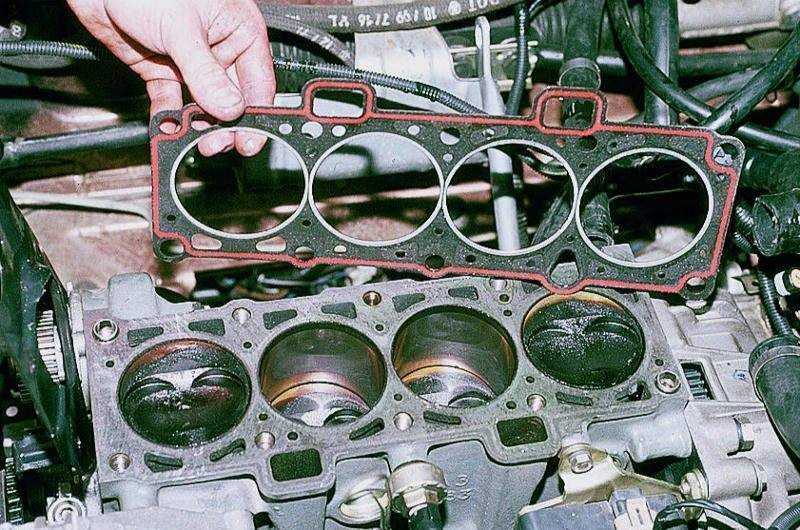

Заменить прокладку головки цилиндров.

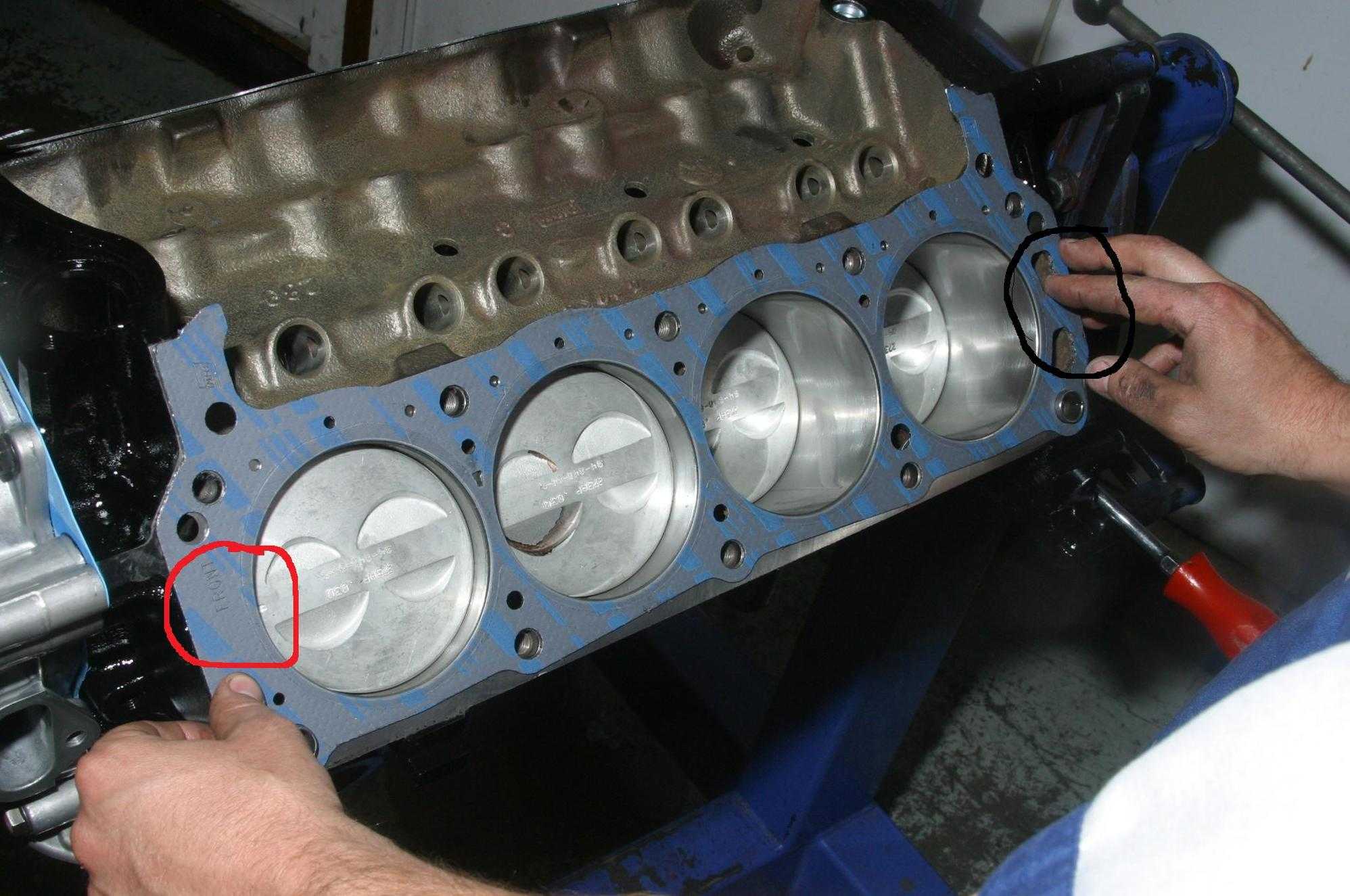

Надпись “OBEN” (ввepx”) должна быть обращена к головке цилиндров. Прокладки установить без герметика. У дизельного двигателя следить, чтобы использовалась требуемая прокладка головки цилиндров.

Для центровки головки цилиндров следует использовать направляющие оправки. Для этого у двух старых болтов для крепления головки цилиндров срезать головки и прорезать пазы под отвертку.

Ввинтить направляющие штифты (болты с обрезанными головками) в отверстия 8 и 10, у 5-ти цилиндрового двигателя 9 и 10.

Повернуть коленвал так, чтобы все поршни были на одинаковой высоте.

Надеть головку цилиндров.

Остальные 8 или 10 болтов головки цилиндров с шайбами ввернуть усилием руки. Болты обязательно заменить.

Вывернуть направляющие штифты отверткой, вставить оставшиеся 2 болта с шайбами и затянуть усилием руки.

Внимание: Затяжку болтов головки цилиндров следует производить с предельной осторожностью. Перед затяжкой проверить точность динамометрического ключа. Болты следует затягивать на холодном двигателе

Болты следует затягивать на холодном двигателе.

5-ти цилиндровый двигатель

Болты головки цилиндров затягиваются в 3 этапа. Болты на каждом этапе затягивать в последовательности от 1 до 10 или от 1 до 12.

• 1-й этап: динамометрическим ключом, усилием 40 Нм
• 2-й этап: динамометрическим ключом, усилием 60 Нм
• 3-й этап: довернуть на ½ оборота (180°) жестким ключом. Допустимо довернуть 2 раза по 90°.

При затягивании соблюдать угол поворота. Надеть ключ, чтобы рукоятка была вновь вдоль двигателя. Повернуть на ¼ оборота (90°). Рукоятка поперек двигателя. Еще на ¼ оборота (90°) рукоятка вновь вдоль двигателя.

Внимание: Затяжка болтов головки цилиндров на горячем двигателе (для бензинового двигателя) недопустима. На дизельном двигателе болты затягивать на прогретом двигателе

Установить зубчатый ремень.

Внимание: При установке ремонтного комплекта головки цилиндров с установленным распредвалом следует смазать поверхность соприкосновения между тарельчатым толкателем и кулачком. Привинтить крышку головки цилиндров с маслоотражателем и новыми прокладками с усилием 10 Нм

Одновременно привинтить отстойник и кабель массы карбюратора

Привинтить крышку головки цилиндров с маслоотражателем и новыми прокладками с усилием 10 Нм. Одновременно привинтить отстойник и кабель массы карбюратора.

Установить крышку головки цилиндров 5-ти цилиндрового двигателя и установить крышку зубчатого ремня.

Установить планку генератора. Натянуть клиновой ремень.

Установить приемную трубу глушителя на выпускной коллектор.

Соединить электропровода подогрева впускного коллектора и клапана отключения холостого хода. Затянуть кабельный хомут на крышке головки цилиндров. Присоединить электропровод и коричневый трубопровод к управляющему клапану.

Присоединить вакуумный шланги к впускному коллектору и карбюратору в соответствии с метками. Если требуется, затянуть шланги винтовыми хомутами.

Присоединить привод газа.

Присоединить и отрегулировать привод холодного старта.

Присоединить к карбюратору подающий топливопровод и затянуть хомут.

Надеть на карбюратор вакуумный шланг распределителя зажигания.

Присоединить все шланги системы зажигания и затянуть хомуты. Залить новую охлаждающую жидкость.

Подключить провод к датчику температуры. Надеть наконечники свечей зажигания.

5-ти цилиндровый двигатель: Установить верхнюю часть впускного коллектора.

Установить воздушный фильтр.

Проверить уровень масла в двигателе. Если прокладка головки цилиндров была неисправна, заменить масло.

Присоединить кабель массы батареи.

При прогретом двигателе проверить уровень охлаждающей жидкости. Проверить герметичность шлангов и соединений системы охлаждения.

Проверить момент зажигания.

Проверить регулировку холостого хода.

Особенности снятия ГБЦ

Далеко не всегда ГБЦ легко снимается со своего посадочного места. Причиной этому служит расплавившаяся при перегреве прокладка головки или перезатянутые крепления. Проблему можно попробовать решить при помощи постукивания по головке при помощи проставки из дерева. Равномерное простукивание со всех сторон чаще всего решает проблему, если она была вызвана припеканием прокладки ГБЦ. Ещё одним распространённым способом демонтажа деталей выступает отмачивание крепежей в WD-40. Чаща всего после этого проблема полностью исчезает, а детали во время демонтажа не получают повреждений. Если возникли сложности и нет уверенности в своих силах, то лучше подумать об обращении в сертифицированный центр либо вызове квалифицированного мастера.

Причины появления дефектов

Предназначение головки заключается в образовании горючей смеси из воздуха и топлива, которая создается в камерах сгорания. Она используется для воспламенения и движения автомобиля. ГБЦ, как и другой узел машины, не застрахован от дефектов. Неисправности могут возникать спонтанно либо в результате дорожно-транспортного происшествия или износа узла.

Все поломки связаны с:

• браком при производстве ГБЦ;
• высокой нагрузкой на узел;
• некорректным либо недостаточным техническом обслуживании;
• некачественной смазкой внутренних компонентов устройства;
• отсутствием защиты от замерзания либо коррозии в контуре хладагента.

Видео «Замена прогоревшего клапана»

Более подробно о том, как осуществляется замена прогоревшего компонента головки блока цилиндров, вы можете узнать из этого видео.

Приобретите руководство по ремонту вашего автомобиля и модели. В ней описаны пошаговые процедуры с изображениями, которые объясняют, как заменить прокладку головки. Руководство также опишет все необходимые инструменты, которые вам могут понадобиться.

Слейте все масло и охлаждающую жидкость из двигателя. Снимите те детали, которые расположены в верхней части прокладки головки. Прочтите сервисное руководство вашего автомобиля, но в большинстве случаев эта процедура включает в себя удаление выпускного коллектора, впускного коллектора, крышку клапана и приводные ремни. На многих двигателях, вы должны будете удалить зубчатого ремня или цепи газораспределительного механизма. Постарайтесь изучить процедуры выравнивания ремня ГРМ или цепи и убедитесь, что вы четко видите метки выравнивания, перед тем как демонтировать компоненты синхронизации.

• Узнайте, как удалить каждую деталь. Либо сфотографируйте и запишите, чтобы было легче вспомнить, как только вы закончите.
• Прокладка — тонкий кусок уплотнительного материала, который можно увидеть, как только вы снимите головку.

• Проверьте блок, чтобы убедиться, что не произошло деформации и отправьте головку или головки в автомобильный механически цех, чтобы их испытали под давлением. Если испытание под давлением не покажет трещин, пусть механический цех восстановит головки. Никогда не пытайтесь переустановить головки блока цилиндров, которая не была профессионально восстановлена.

  • Проверьте в сервис-руководстве спецификации головки, чтобы узнать, нужно ли заменять болты, когда прокладка головки будет заменена.

  • Очистите поверхность головки и блока. Не поцарапайте и не повредите любые металлические части, так как это может помешать установить прокладку головки плотно.

    Очистите отверстия под болты, которыми закрепляют головку в блоке.

    Установите прокладку головки на блок. Используйте герметик, указанный изготовителем, и только нужное количество в определенных местах. Отклонение от рекомендаций производителя может привести к повреждению внутренних деталей двигателя.

    Установите блок с прокладкой головки на место.

    Используйте тарированный гаечный ключ, чтобы затянуть головку на блок. Проверьте сервисное руководство, чтобы определить головку болта, а также количество оборотов, которые должно быть применено для каждого шага. Некоторые болты головки требуют трех шагов плюс поворот на определенное количество градусов в конце.

    Замените другие компоненты двигателя, которые вы извлекли.

    Установите ремень привода газораспределительного механизма или цепь обратно в надлежащее положение, аккуратно вращая распределительный вал и коленчатый вал. Убедитесь в том, что двигателю ничего не мешает. Если же что-то есть, существует очень специфический метод, который состоит в повороте и настройке распредвала на коленчатый вал так, чтобы не повредить и не сгибать клапаны! Если возможно, установите распределитель так, чтобы он правильно подходил к каждому цилиндру. При необходимости, отрегулируйте клапанный зазор, следуя руководству.

    Залейте в двигатель новое масло, замените масляный фильтр и заполните систему охлаждения новым заводским средством. Когда вы запустите двигатель, убедитесь, что двигатель работает на холостом ходу на полную мощность. Это необходимо, чтобы система охлаждения могла выгнать все воздушные пузыри. Некоторые двигатели требуют специальной процедуры выгонки воздуха в системе охлаждения, рекомендуем почитать об этом отдельно.

В этой статье попытаемся рассказать о том, как быстро и легко снять с автомобильного двигателя головку цилиндров. Снимать ее надо для чистки нагара, образовавшегося в камерах сгорания, замены поврежденных или износившихся клапанов, а также во время разборки двигателя транспортного средства. Чтобы снять головку цилиндров двигателя, нам будут нужны: рожковый ключ, накидной ключ.

Если вы будете точно следовать этой инструкции, то сможете быстро и просто снять головку блока цилиндров с вашего автомобиля.

Автовладельцу может понадобиться снять ГБЦ. Как правило, это неотъемлемая составляющая частичного или капитального ремонта двигателя. Также снятие головки блока цилиндров может понадобиться и при простейших процедурах:

• замене и натяжении цепи ГРМ,
• замене прокладки ГБЦ,
• регулировке двигателя (клапанов) и т.д.

Также данная процедура нужна при проведении диагностики двигателя, а точнее состояния клапанов, блока цилиндров и т.д. Процедура сама по себе не сложна, однако требует определенных навыков и наличия некоторых инструментов.
