Как поменять лампочку ближнего света калина универсал

Как самому заменить лампы

Самостоятельно поменять лампочку в Калине несложно. Время, затраченное на работы, зависит от навыков водителя и размера рук. Некоторые владельцы меняют световые приборы за 15-20 минут без снятия фары, а другие мучаются больше часа и в конечном итоге демонтируют оптику.

В момент замены используются тканевые перчатки. Это помогает защитить кожу рук, а также предотвращает контакт с колбой. При касании остаются отпечатки пальцев, которые нагреваются при включении света и через некоторое время прожигают тонкое стекло.

Во время работ откручивается клемма батареи во избежание короткого замыкания, которое приведет к выгоранию плавкой вставки в блоке предохранителей.

Дальний модуль

Замена лампы дальнего света проще, чем в ближнем модуле, так как крышка расположена ближе к решетке радиатора.

Для выполнения операции потребуется:

Заглушить мотор Калины.
Открыть крышку капота.
Снять защитный пыльник на тыльной стороне фонаря.
Аккуратно отключить пластиковую фишку.
Открыть фиксатор.
Вытащить лампу.

Сборка осуществляется в обратном порядке. При установке клеммы нужно проверить контакты и при необходимости зачистить с помощью плоской отвертки, наждачной бумаги или специального химического спрея.

Ближний свет

Замена лампы ближнего света на Ладе Калине зависит от опыта владельца и подразделяется на два типа:

Без снятия фары.
С демонтажем модуля.

Большинство владельцев Калины не могут заменить лампу в левой фаре из-за ограниченного пространства. В таком случае придется попросить более ловкого знакомого или самостоятельно демонтировать осветительный прибор для удобства.

Для смены ламп на установленной оптике:

Открутить корпус фильтра около левой фары и отодвинуть его в сторону двигателя.
Отсоединить клемму моторчика омывателя, вывернуть винты и убрать бачок в сторону.
Открыть уплотнители модулей света.
Демонтировать колодку с проводами.
Отвести пружинный фиксатор.
Вынуть деталь.

Сборка фары с новой запчастью осуществляется в обратном порядке.

Для демонтажа фар нужно открутить решетку, крепление модулей и отключить контактную фишку. Снятую оптику поставить на удобную поверхность и заменить элементы света.

Габарит и ДХО

В Калине первой генерации габариты установлены под крышкой ближнего рефлектора.

Замена не отличается от работ в ближнем отделении фары, однако для отсоединения лампы она поворачивается против часовой стрелки. Водители часто устанавливают вместо родного источника света диод, который обладает ярким свечением и способен отработать большее количество часов.

Замена ламп ДХО на Калине второй генерации:

Открыть капот.
Найти пластиковый фиксатор в нижней части фонаря около решетки радиатора.
Повернуть влево на 90°.
Потянуть на себя.

Дневные ходовые лампы не содержат галогена в колбе, поэтому их можно брать руками при установке. К деталям без газа относятся элементы заднего хода, которые меняются путем отгибания обшивки в багажном отделении. Для замены лампы стоп сигнала Калины универсал придется открутить пластиковую заглушку на пятой двери, отсоединить фишку и вытащить старую запчасть.

Поворотник

Если габаритная лампочка на Калине находится в свободном доступе, то к модулю поворотника добраться сложнее.

Чтобы поставить новую лампу, нужно:

Открутить винты, удерживающие воздухозаборную бочку и бачок с омывающей жидкостью.
Отодвинуть детали к двигателю.
Нащупать пластмассовый патрон и повернуть его в левую сторону.
Лампа из посадочного места вынимается небольшим нажатием и поворотом влево на 90°.

Чтобы поставить новую деталь, нужно:

Установить ее в патрон.
Нажать и повернуть вправо до упора.

Готовый элемент монтируется в штатное отверстие. Проверить работу света можно с помощью включения соответствующей клавиши на панели приборов Калины.

Противотуманки

При замене света противотуманок потребуется частичный демонтаж локера. Для этого нужно:

Вывернуть колесо в сторону моторного отсека.
Открутить винты и отщелкнуть клипсы в месте крепления с бампером.
Отогнуть подкрылок.
Повернуть световую лампу влево до упора.
Потянуть на себя.
Отключить штекер.

Для монтажа нового источника света в ПТФ нужно предварительно защелкнуть разъем, вставить деталь в фонарь и повернуть вправо.

После проведения работ нужно проверить правильное функционирование света и отрегулировать угол положения рефлектора. Исправный свет на автомобиле обеспечивает хорошую видимость в любых условиях и безопасность на дороге.

Как выбрать хорошие лампы

Мало заменить неисправный элемент в машине, нужно еще подобрать правильную запчасть. Лампочки – не являются исключением. Рынок автозапчастей предлагает большой выбор световых приборов от самых разных производителей с соответствующим качеством.

Условно, лампы можно разделить на три категории:

Хорошие лампы должны работать долго, но не обязательно могут стоить дорого. Вполне хорошие производители, такие как, Philips, Osram и др. продают доступные световые приборы со стандартными характеристиками. Цена одной лампы, к примеру, с цоколем H1 составляет, в среднем, 102 рубля. При этом характеристики будут усредненными, как на штатных светильниках с завода.
«Маяк», «Диалуч» и прочие лампы, на упаковке которых можно встретить китайские иероглифы – относятся к дешевым низкокачественным источникам света. Освещенность хуже, а срок службы иногда может превышать время работы даже самых дорогих ламп.
Отдельная категория источников света – дорогие лампочки или, как их принято называть, лампы повышенной яркости. Банальными примерами являются: Osram Nigth Breaker +110 или Philips Racing Vision +150. На деле яркость таких ламп действительно выше, так как они работают в режиме перекала. Но долговечность меньше. Сюда же можно включить светодиодные лампы и ксенон, так как это своего рода тюнинг оптики.

Когда речь встает о выборе лампы, подразумевают всегда источники света для ближнего света фар или ПТФ. В остальные светильники лампы подбирают с куда меньшими требованиями.

Замена лампы габаритов на Калине (фото и видео)

Представляем вашему вниманию подробную фото и видеоинструкцию, как поменять лампу габарита на Лада Калина своими руками.

Какие лампы в габаритах Лада Калина?

В габаритах Калины стоят стандартные безцокольные лампы типа А12-5-2 (W5W). При желании, взамен них можно установить светодиодные лампы.

Замена лампы габаритов на Калине — фото

Перед заменой лампы габарита нужно обязательно выключить их, а также желательно отсоединить минусовую клемму аккумулятора.

Замена лампы габаритов производится при открытом капоте.

Чтобы получить доступ к сгоревшей лампе, снимаем защитный кожух фары напротив секции дальнего света.

Вот этот патрон желтого цвета внизу фары нам и нужно снять.

Эта процедура осложнена тем, что патрон габаритов на Калине находится в очень неудобном месте, залезть туда пальцами проблематично. Да и усилие, чтобы снять патрон, часто требуется большое.

Многие советуют для снятия патрона габаритов использовать плоскогубцы или иной инструмент. Мы делать этого не рекомендуем, так как пластиковый патрон легко сломать, а найти новый — сложно.

Чтобы облегчить доступ к патрону габаритов, отсоединяем фишку от лампы дальнего света (коричневая, находится выше патрона габаритов).

Теперь доступ стал лучше.

Просовываем руку и аккуратно вытягиваем патрон габаритов на себя. Часто патрон требует больших усилий. Если он не поддается, можно немного покрутить его влево вправо, а потом аккуратно вытянуть, плавно увеличивая усилие.

После того, как мы вытащили патрон, выдергиваем из него сгоревшую лампу.

Вместо нее вставляем новую лампу габаритов.

Затем вставляем патрон обратно на место, до щелчка.

Не забываем воткнуть на место фишку лампы дальнего света.

После этого желательно включить габариты и проверить, все ли работает.

Если лампа работает, закрываем кожух фары и капот.

Замена лампы габаритов на Калине — видео

https://youtube.com/watch?v=anYu3M48QqI

Любая электрическая лампа, исключая ксеноновую, содержит в свое конструкции нить накаливания. Эта нить со временем перегорает, и лампу приходится менять. В тексте перечислены типы ламп, устанавливаемых в оптику, а также в модули подсветки автомобилей «Калина-2» (ВАЗ-2192/2194). Для универсала и хэтчбека наборы несколько различаются.

Замена габаритной лампы лада калина

Тойота камри замена габаритных лампочек видео

Замена габаритной лампы лада калинаГабаритные огни nissan teana j32, Фольксваген поло лампа габаритных огней, Самые яркие габаритные лампочки w5w Тойота камри замена габаритных лампочек видео. -Variable.tema6-} Какие лампы в габаритах Лада Калина? Замена лампы габаритов производится при открытом капоте. Чтобы получить доступ к сгоревшей лампе, снимаем защитный кожух фары напротив секции дальнего света. Лада Калина Хэтчбек Зажигалка для спринтов › Бортжурнал › Замена лампы габарита Калина. Поменял габаритную лампу за 5 минут(левую). Замена переднего габарита Лада Калина — Продолжительность: 1:22 KalinaAutoChannel 6 . Замена ламп дневных ходовых огней / габаритных огней ВАЗ — Lada Granta — Продолжительность: 2:16 remgar 25 135. Замена лампы габарита на Лада Калина — Продолжительность: 1:56 Avtospravochnaya 23 . Замена габаритной лампочки передней фары Лада Ларгус — Продолжительность: 7:01 Простое Мнение 22 792 просмотра. Замена лампы габаритного света Дополнительный видео-ролик: Пример замены лампы ближнего света на калине, вы можете увидеть в видео-ролике который размещён чуть ниже, там как такового ролика нет, а просто в картинках всё. Что бы добраться до лампы габаритного огня нужно снять резиновую крышку, находящуюся ближе к центру автомобиля (большую). Замена глушителя Лада Калина. Замена лампы ближнего света Лада Калина. Замена габаритной лампы. Лампа габаритного света на Калине 1 располагается там же где и лампа ближнего света. Снятие и установка ламп габаритов Калины. Чтобы заменить лампы габаритного света в фаре потребуется снять защитный резиновый чехол, потянув за один из трех его лепестков. Похожие материалы. Замена ламп в фарах Лада Гранта. Видео по снятию и замене лампочки переднего габарита на автомобиле Лада Калина. Как включить и выключить противотуманные фары на Ладе Калине. Меняем лампы подсветки номера Lada Kalina. Самостоятельная замена ламп в задних фонарях автомобиля Лада Калина (Lada Kalina) 14494. Повернув патрон лампы противотуманного и габаритного света против часовой стрелки, вынимаем патрон с лампой из корпуса фонаря. Свет на дороге: характеристики и правила замены фар Лады Калины. 21. 4. Лампочка габаритного света. Лампы Лада Калина – галогеновые, их не следует брать голыми руками. Лампа габаритов калина. Замена ламп дневных ходовых огней / габаритных огней ВАЗ — Lada Granta. Доработка обдува боковых стекол Лада Калина. Светодиодный лампы в габариты, замер мощности,сравнение с лампами накаливания. 1. Выключаем наружное освещение. 2. Снимаем резиновую заглушку с секции дальнего света. 3. Не отсоединяя провода, вынимаем патpoн лампы габаритного света из отражателя. Видео о том,как поменять лампу габарита на Лада Калина своими руками. — video. Замена ламп дневных ходовых огней / габаритных огней ВАЗ — Lada Granta. 24791. Данный запрет также распространяется на невключенные габаритные огни, расположенные сзади. При условии идентификации такого нарушения дорожным инспектором на водителя накладывается штраф за невключенный ближний свет. Кроме того, ежедневно попадаются и движущиеся машины, у которых не горит один из осветительных приборов (фара или габаритный огонь). В этой статье речь пойдет о штрафах для водителей перечисленных выше транспортных средств. Что такое габаритные огни? Зачем они нужны? Когда включать? Наказание за невключенные габариты. Штраф за невключенные габаритные огни. Даже габаритные огни, если они не включены, могут стать поводом для штрафа. Штраф за езду без света. В статье 12.20 КоАП указано, что штраф за не включенные фары – 500 рублей

Совсем не важно, эти приборы совершенно отсутствуют, поломаны или просто выключены. Габаритные огни в выключенном состоянии также могут стать основанием для выписки штрафа. Вопрос установки на транспортном средстве цветных, а именно зелёного или синего цвета габаритных огней, в действительности очень серьёзен

Вопрос установки на транспортном средстве цветных, а именно зелёного или синего цвета габаритных огней, в действительности очень серьёзен

Какого цвета должны фары быть у ТС, чтобы его можно было использовать без штрафов. Шесть лет назад были внесены изменения в ПДД

Вопрос установки на транспортном средстве цветных, а именно зелёного или синего цвета габаритных огней, в действительности очень серьёзен. Какого цвета должны фары быть у ТС, чтобы его можно было использовать без штрафов. Шесть лет назад были внесены изменения в ПДД.

Фары

В автомобиль устанавливают 2 блок-фары, в которых монтируются галогенные лампы. Для регулировки светового пучка есть два винта на каждой. Они дают возможность менять его направление в вертикальной и горизонтальной плоскостях.

Однонитевая лампа ближнего света h7 на Калине

Фары имеют электрический корректор, который, учитывая загрузку автотранспорта, позволяет изменять вертикальное направление света непосредственно из салона. Также на блоке есть место для ламп указателей поворота (оранжевые) и габаритного огня. Некоторые автомобили Лада Калина оснащены фарами-противотуманками, которые устанавливают в отверстия переднего бампера.

Замена реле и предохранителя

Перед тем, как выполнять ремонт предохранителя, нужно уточнить и исправить причину перегорания.

Инструкция выполнения работ:

Подготовьте автотранспорт к процессу и отсоедините провод от «минуса» аккумулятора.
Потяните за выступ, размещенный слева на приборной панели, чтобы открыть монтажный блок.
Найдите нужный предохранитель поврежденной электроцепи на корпусе монтажного блока, придерживаясь порядковой нумерации.
Возьмите пинцет и вытащите его из гнезда.
Сожмите корпус у предохранителя пинцетом. Испорченная нить укажет на отработанную деталь.
Установите новый предохранитель, цена которого небольшая, придерживаясь того же номинала, каким был старый.
Если потребуется заменить реле – в монтажном блоке есть съемник, который поможет осуществить эту задачу. Учтите, устанавливать следует деталь аналогичного типа.
Закройте монтажный блок, подсоедините аккумулятор.

Вы теперь знаете, какие лампы ближнего света в Калине являются штатными

Процесс замены

Настало время узнать, как заменить лампу ближнего света на Калине самостоятельно. По причине того, что к ней не так просто добраться, придется часть работ осуществлять лишь на ощупь.

Замена левой лампы ближнего света в Ладе Калина происходит так:

Подготовьте автотранспорт к перечню проводимых работ, установив его на первую передачу, натянув ручной тормоз, подставив под колесо башмак.
Снимите минусовую клемму с аккумулятора, в крайнем случае – выключите наружное освещение.

Замена лампы ближнего света на Калине 2 начинается со снятия заглушки

Уберите с секции ближнего света резиновую заглушку.
Снимите с вывода лампы колодку с проводами машины.

Как происходит замена левой лампы ближнего света на Калине

Вытащите из пазов концы пружинного фиксатора, чтобы достать последний.
Извлеките из гнезда испорченную лампу.
Замените ее новой, придерживаясь обратной очередности работ.

Установка биксенона

Своими руками автолюбители могут вмонтировать в световой прибор билинзы. Первым этапом станет приобретение необходимых элементов

Внимание стоит обращать только на те изделия, которые без проблем смогут разместиться в полости фары Калины. К примеру, если купить комплект G-5, то придется обрезать линзы

Работы начинаются с демонтажа и разбора фары. Потом с помощью напильника подрезают посадочное место в форме конуса, за счет чего линза войдет в корпус примерно на сантиметр. Необходимо убрать колпачок, чтобы он не закрывал поток света, после чего вмонтировать линзу в подготовленное место. Элемент закрепляется посредством заводских креплений.

Лампа ближнего света “Калина”: причины неисправностей

В числе неисправностей головной оптики присутствуют несколько факторов, однако большинство из них приводит к банальному перегоранию ламп.

В Лада Калина 2 ситуация с выходом из строя источника света в лампе может носить периодический характер. Перегорание может происходить раз в один или два месяца.

Опыт позволил выявить такие причины:

Потеря фарой герметичности корпуса. При этом в рабочую зону проникает грязь, пыль влага и прочие вредные факторы. Постепенно эти «артефакты» накапливаются на колбе лампы, вызывая ее перегрев и, как следствие, перегорание.
Нестабильность бортового напряжения. Скачки в сторону повышения показателя от номинального значения также приводят к неизбежному перегоранию элемента в лампе.
Неисправность предохранителя, который обеспечивает защиту цепи питания головной оптики.
Недостаточный контакт на штекерных колодках лампы и подводящей проводки. Распространенной причиной данного явления выступает обычное окисление контактных групп.

Основной причиной неисправности ближнего света чаще всего является перегорание лампы. Происходить эта неприятность на автомобиле Лада Калина может весьма часто, один раз в два месяца. Таким образом, регулярная замена лампы может стать серьезной статьей расходов на содержание автомобиля. Причин тому может быть несколько:

Фара негерметична, из-за чего на лампочку попадает пыль и грязь, которая оседает на колбе и ее отражателе, что ведет к чрезмерному нагреву лампочки.
В бортовой системе питания автомобиля регулярно происходят скачки напряжения, что также ускоряет выход из строя галогеновых ламп на автомобиле.
Предохранитель, контролирующий цепь внешних осветительных приборов, вышел из строя.
Контакты штекеров, которыми лампа соединена с питающими проводами, подверглись окислению или подгорели.

ПОДРОБНОСТИ: Не включается задняя лада калина. Не включается задняя скорость на Калине В качестве главной причины выступает обычное перегорание. Такое явление достаточно распространено среди семейства Лада Калина. За один сезон владелец может заменить от одного до нескольких комплектов этих осветительных элементов.

В числе иных, наиболее распространенных причин, побуждающих лампочку констатировать свою неисправность, присутствуют:

Негерметичного корпуса фары, в связи с чем на колбу рассматриваемого нами элемента попадает пыль и грязевые отложения, вызывая повышенный нагрев.
Нестабильное напряжение, генерируемое в бортовой сети. Это сопровождается характерными скачками, провоцируя силовой элемент лампочки преждевременно перегореть.
Пришел в негодность предохранитель, состоящий в цепи питания лампочек.
Произошло окисление или подгорание контактной группы, непосредственно коммутирующей с устройством ближнего света.

Также кроме выше обозначенных факторов на ресурс лампы непосредственное воздействие проявляет качество ее изготовления. Определение причин поломки можно доверить специалисту, поскольку в таком случае всем компонентам бортовой сети, непосредственно связанным с данным осветительным элементом LADA Kalina, будет проведено тщательное диагностирование.

Перегорание лампы — самая распространенная неисправность. Иногда это начинает происходить слишком часто, что говорит о возникновении дополнительного фактора, служащего причиной поломки.

Важно: при установке галогенных ламп необходимо контролировать чистоту колбы и не допускать загрязнений. Поэтому даже контакт кожи пальцев со стеклом колбы недопустим

Причины, почему не светит лампа ближнего света “Калина”:

Выход из строя предохранителя, защищающего цепь питания лампы.
Разгерметизация корпуса фары и попадание внутрь грязи и пыли. Колба и отражатель лампы загрязняются, что приводит к ее перегреву и выходу из строя нити накаливания.
Нестабильная работа регулятора напряжения генератора. Скачки напряжения бортовой сети сильно ускоряют выход из строя галогенных ламп.
Неисправность цепи питания внешних осветительных приборов, например, окисление и плохой контакт штекеров лампы, обрыв провода.

Подбор и замена ламп Лада Калина 1 — лампа ближнего, дальнего света, птф

Несколько лет назад правительство утвердило закон, согласно которому в дневное время суток необходимо передвигаться на автомобиле либо с включенным ближним светом фар, либо с ДХО (дневными ходовыми огнями). В результате, автомобильные лампы ближнего света, стали перегорать значительно чаще. Лада Калина первого поколения тому не исключение. Те, кто не пожелал ездить с ближним светом фар, устанавливают дневных ходовые огни. В Калине 1 в отличии от второго поколения модели нет ДХО, поэтому приходится ездить с ближним светом фар. Из нашей инструкции вы узнаете как заменить лампы в передней блок фаре, а так же причины по которым эти лампы могут не работать.

Какие лампы устанавливаются в передней блок фаре Лада Калина 1

Лампа ближнего света — H7 12v/55w
Лампа дальнего света — h2 12v/55w
Лампа габаритов — w5w 12v/5w
Лампа указателя поворотов — PY21W 12v/21w

Чаще всего перегорают лампы ближнего света и передних габаритов, так как при включенном ближнем свете габариты так же работают.

Как мы уже указали выше, в ближнем свете устанавливаются лампы H7. С этим типом цоколя сегодня предлагается большое количество ламп самого разного качества. Устанавливать советуем только качественные и проверенные лампы, которые уже зарекомендовали себя.

PHILIPS H7-12-55 LONGLIFE ECO VISION (4-хкратный ресурс) цена лампы от 400 руб (лампа устанавливается с завода)
PHILIPS H7-12-55 +30% Vision цена лампы от 300 руб (с увеличенной яркостью)
PHILIPS H7-12-55 +130% X-TREME VISION 3700К цена набора от 1500 (считаются одними из самых ярких галогенных ламп)
OSRAM H7-12-55 Ultra Life (3-хкратный ресурс) цена от 400 руб (так же как и филипс иногда устанавливалась с завода)
OSRAM H7-12-55 +30% Super цена лампы от 300 руб (лампа с увеличенной на 30% яркостью аналогично philips)
OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED цена комплекта от 1500 руб (На 110% больше света чем у обычной лампы)
BOSCH H7-12-55 Pure Light цена лампы от 250 руб
МАЯК H7-12- 55 цена за лампу от 90 руб (недорогой китайский аналог)
GE H7-12-55 (PX26d) (General Electric) цена за лампу от 180 руб

Если вы хотите, чтобы лампы ближнего света служили максимально долго, следует остановиться на лампах

PHILIPS H7-12-55 LONGLIFE ECO VISION
OSRAM H7-12-55 Ultra Life

Эти лампы с увеличенным сроком службы, поэтому служат дольше обычных ламп или ламп с увеличенной яркостью. Однако отметим, что некоторым владельцам света на автомобиле с этими лампами не хватает.

Если мало света, можно установить лампы с увеличенной яркостью +30% или +110, +130% — но надо быть готовым к тому, что перегорают они быстрее простых ламп. Использовать их в качестве дхо не рекомендуем.

OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
PHILIPS H7-12-55 +130% X-TREME VISION 3700К

При установке подобных ламп, лучше установить ходовые огни и ездить днем на них, чтобы не «жечь» дорогие лампы с увеличенной яркостью.

Почему не горит лампа ближнего света фар на Калине?

Если вы заметили, что перестала работать лампа ближнего света фар на Калине, причин может быть несколько. Для устранения следует поочередно проверить каждую из причин.

Перегорела лампа
Плохой контакт колодки лампы
Сгорел предохранитель

Первым делом проверьте предохранитель фары на которой не горит лампа. На каждую фару идет свой отдельный предохранитель. В Калине это F12 и F13. Вытащите предохранитель и проверьте его визуально, если целый, значит проблема в колодке, либо самой лампе.

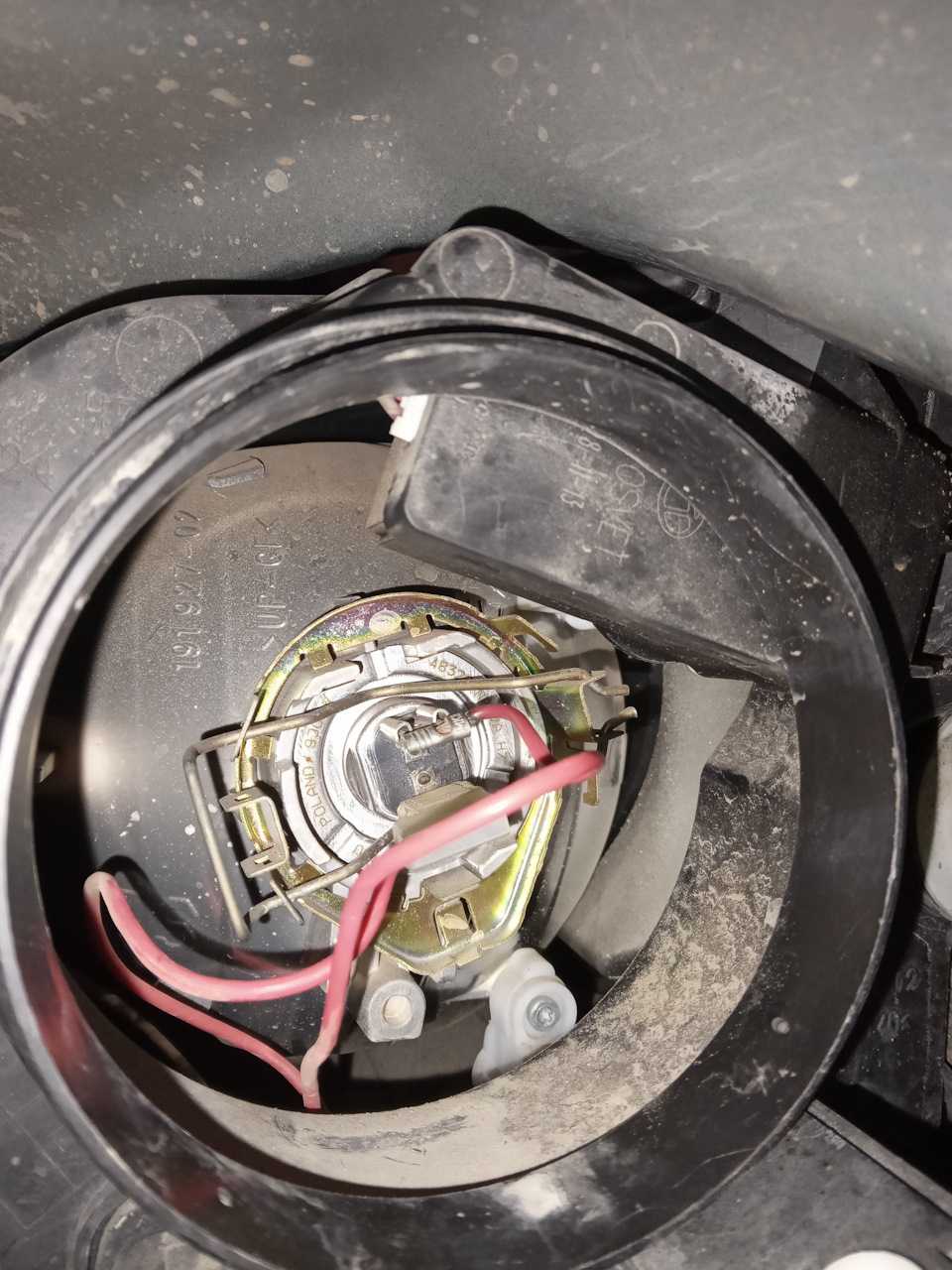

Открываем капот и снимаем резиновый пыльник фары с лампы ближнего света фар

Снимаем колодку с лампы и убираем ее в сторону

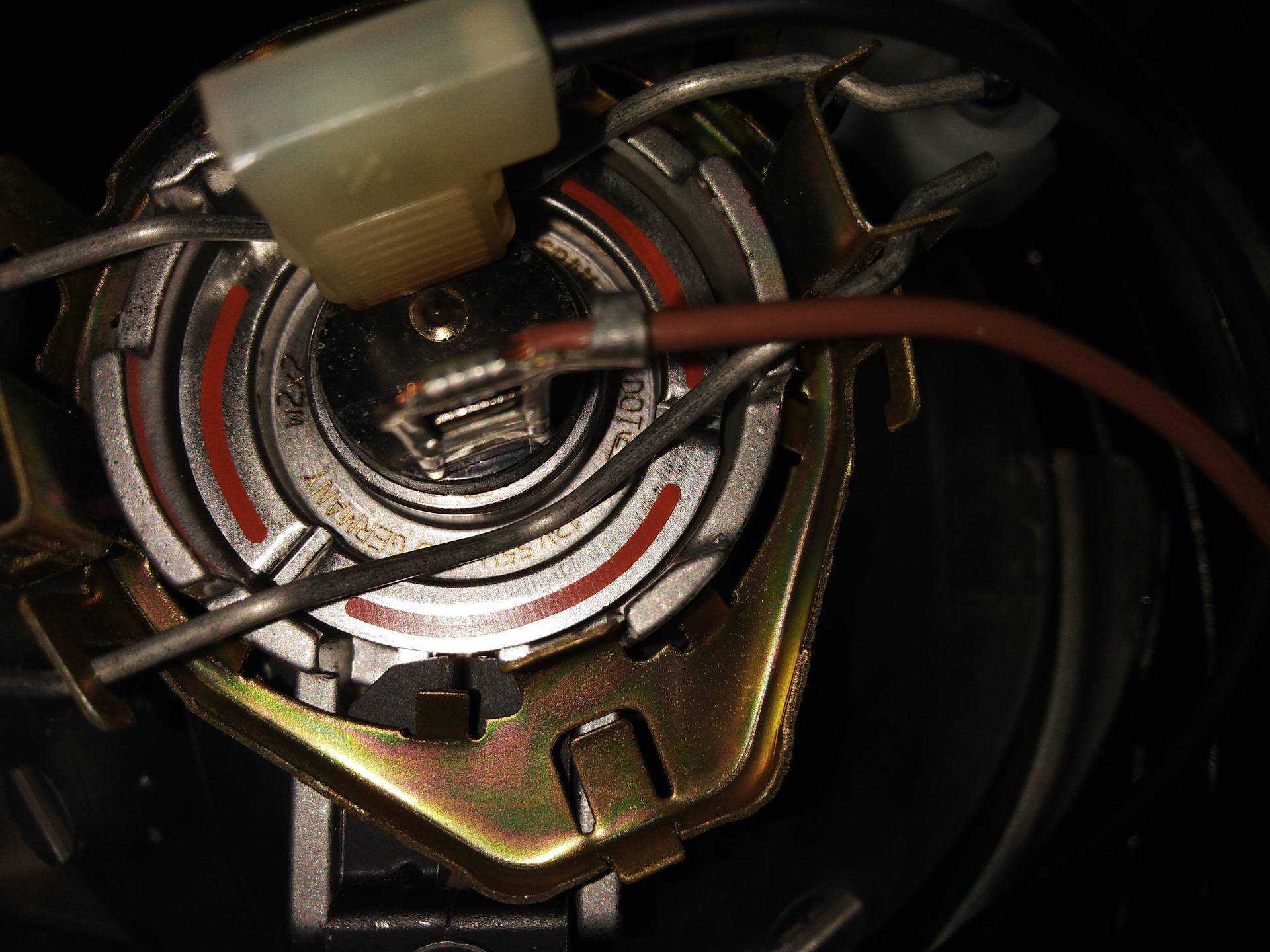

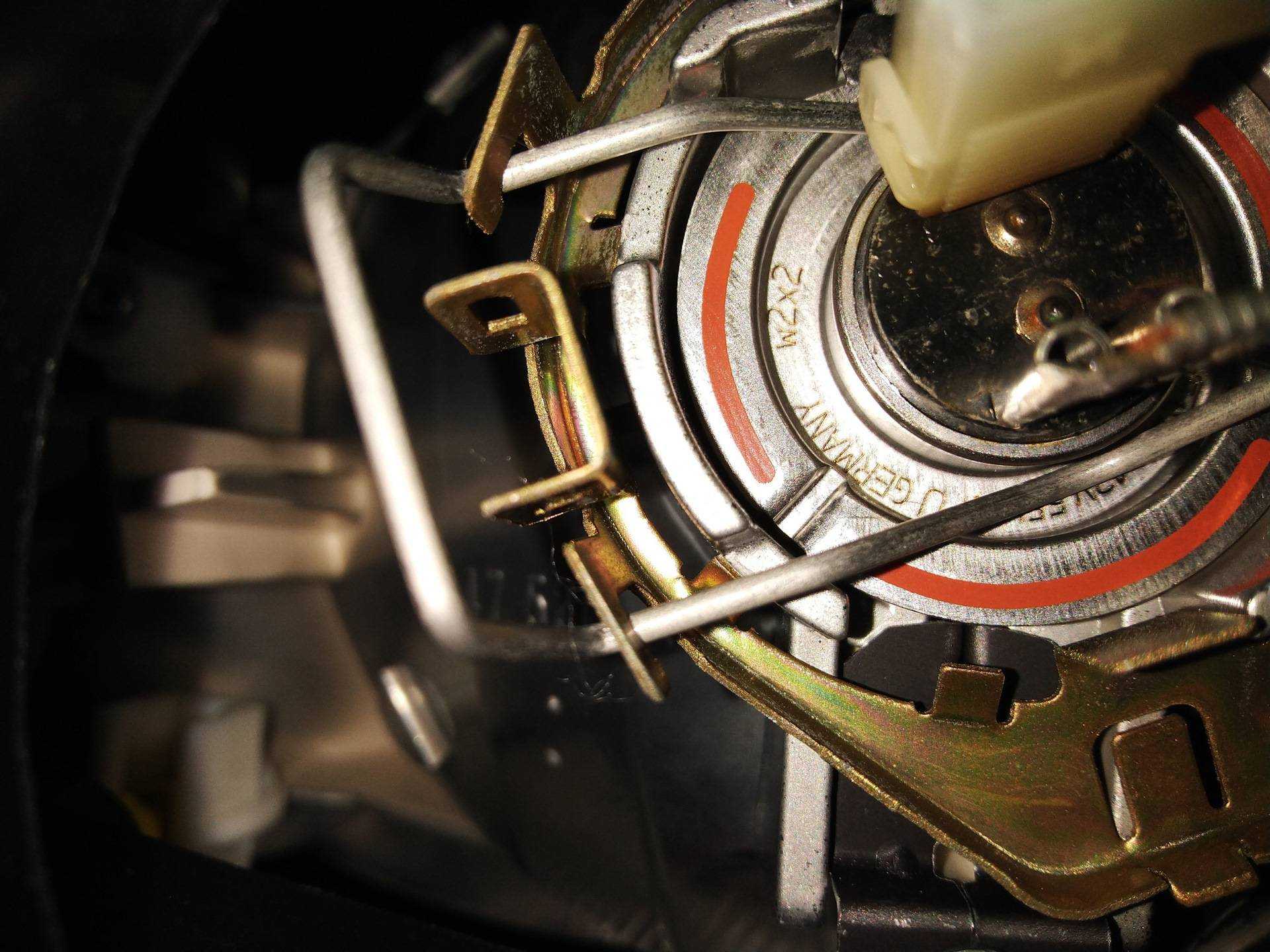

Нажимаем на пружинный фиксатор, слегка отводим его в сторону и поднимаем наверх.

Вытаскиваем старую лампу, устанавливаем новую и производим сборку в обратной последовательности

Снимаем резиновый пыльник с лампы дальнего света

Отсоединяем колодку проводов от лампы

Отжимаем металлический фиксатор лампы и вынимаем лампу.

Устанавливаем новую лампу и производим сборку

Лампа габаритного света на Калине 1 располагается там же где и лампа ближнего света.

Аккуратно берем патрон двумя пальцами и вытаскиваем его из посадочного места

Вынимаем старую лампу из патрона и устанавливаем новую

Поворачиваем патрон лампы против часовой стрелки на пол оборота и вытаскиваем его

Нажимаем на лампу в патроне и поворачиваем против часовой стрелки на пол оборота, вынимаем и устанавливаем новую

На этом замена ламп в передней блок фаре закончена.

При замене ламп ближнего и дальнего света фар не трогайте лампы за колбы. А если дотронулись, колбу лампы необходимо протереть спиртом.

2018-g.ru

Лампочки на Калине: типы

Прежде всего, в Ладу Калина понадобится правильно подобрать прибор. Ближнее освещение установлено в отдельный отсек блок-фары. Собственно фара Калины обладает 3 секциями:

ближнее освещение;
дальнее;
указатель поворота.

На отечественные транспортные средства Лада Калина в ходе сборки демонтируют 55-ваттные лампы компания OSRAM (Германия). Они рассчитаны для работы с напряжением 12 В. Поменять их можно на лампы типа Phillips X-treme Vision, а также GE SportLight. У данных брендов немаленькая стоимость, хотя отличный период службы вкупе с мощностью светового потока. Если есть желание сэкономить на демонтаже лампочек в Ладе Калина, есть смысл присмотреться к товарам завода «Маяк». Приборы этой компании имеют достаточно демократичные цены, к тому же ничем не уступают иностранным аналогам.

Важно! Чересчур экономить при выборе лампочек не стоит. Дешевая продукция неизвестных изготовителей предполагает частую замену, следовательно, затраты те же

Помните, качественная лампочка стоит дороже.

Для демонтажа либо ремонта приборов ближнего света приготовьте:

собственно лампы;
отвертку;
плоскогубцы;
комплект ключей;
тканевые перчатки;
чистая тряпка;
спирт.

Важно! Перед демонтажом лампочки необходимо проверить на предмет исправности предохранитель, а также контактные клеммы и колодки

Принцип работы

Прежде чем своими руками браться и устанавливать купленный комплект ПТФ на автомобиль, следует разобраться в принципах работы противотуманок, а также выяснить, что по данному вопросу рекомендует автопроизводитель.

Технические требования

Действующие правила предписывают, что противотуманные фары должны работать только с габаритными огнями или ближним светом фар (см. также статью Схема проводки ВАЗ 21099: карбюратор с «Евро» панелью). В первую очередь это обусловлено действующими требованиями безопасности дорожного движения.

Второй момент, на который следует обратить внимание – место установки, определяемое положениями ГОСТ 8769-75:

От дороги – не ниже 250 мм;
От внешних габаритов – не ближе 400 мм.

Согласно требований ГОСТ 8769-75, ПТФ должны вписываться в указанные габариты

Технические особенности

В настоящее время существуют два основных типа ПТФ, применяемых на Лада Калина, у которых:

Формирование светового пятна осуществляется на стекле фары благодаря нанесенным на него рискам. Такие ПТФ считаются классическими и в обиходе называются – фара с отражателем;
Формирование светового пятна осуществляется в выпуклой (параболической) линзе, установленной вместо стекла. Считается более прогрессивной, поскольку комплектуется галогеновыми или ксеноновыми лампами. В обиходе называются линзованными.

Линзованные противотуманные фары для Калины

Особенности проведения монтажа и настройки

Как отмечалось выше, противотуманные фары Лада Калина можно поставить и своими руками, для этого не нужно специальное оборудование и приспособления, все весьма просто.

Установка

Мы рассмотрим вариант со снятием бампера, так как он проще для начинающих мастеров. В дальнейшем, если вдруг понадобится замена противотуманной фары на Калине, то вы справитесь, и не снимая бампер, так как будете знать, как прикреплен элемент и как он подключен.

В целом инструкция по монтажу выглядит так:

Вначале откручиваются крепления бампера, все точки крепления вы можете найти в руководстве по эксплуатации, саморезы расположены как вдоль решетки, так и под арками. Чтобы освободить конструкцию, боковые части слегка выводятся из-под арок.

Чтобы снять крепеж бампера, следует снять защелки, фиксирующие решетку (зеленые стрелочки)

Далее с помощью плоской отвертки из конструкции вынимаются заглушки, после чего можно прикреплять сами фары, которые чаще всего идут в обрамлении по размеру отверстия. Крепление не вызовет затруднений, это производится с помощью трех саморезов, главное – сделать все аккуратно, чтобы конструкция стояла ровно и была зафиксирована максимально прочно и надежно.
Следующий этап – прокладка жгута проводов, которые идут в комплекте. Делается это из салона: вначале снимается коврик, и в районе педали сцепления можно найти большой пучок проводки и заглушку. Заглушка продавливается, чтобы освободить отверстие, после чего жгут привязывается к куску проволоки и протягивается под капот, на фото показано, где находится заглушка.

Найти место прокладки проводов под капот не составит большого труда

С помощью пластиковых хомутов провода прикрепляются к основному пучку, после чего жгут протягивается по левой стороне и вдоль переднего бампера так, чтобы узлы подключения располагались недалеко от места расположения ПТФ

Важно, чтобы провода были закреплены и не болтались. После прокладки проводки в машине можно подключить противотуманки с помощью разъемов, а минусовые провода прикручиваются к ближайшим болтикам на кузове автомобиля

Работа системы осуществляется через реле, которое лучше всего установить под панелью, и не забудьте надежно зафиксировать конструкцию. Питание подводится через розовый провод из блока предохранителей, емкость предохранителя должна составлять 15А.
Для подключения ПТФ используются контакты 30 и 87, все соединения должны быть оборудованы клеммами для обеспечения наилучшего контакта.

Реле управляет работой всей системы

Далее устанавливается кнопка в салоне, после чего надо проверить работу противотуманок. Для этого одевается клемма аккумулятора и включаются ПТФ. Если все нормально, систему можно собирать, но предстоит еще регулировка противотуманных фар Калины.

Как отрегулировать свет

Линзованные изделия светят особенно ярко, и после настройки вы по достоинству оцените их эффективность Для наилучшей эффективности в условиях ограниченной видимости нужно настроить свет, сделать это довольно просто:

Перед тем, как отрегулировать противотуманные фары на Калине, нужно найти площадку с ровной поверхностью и стеной или сплошным забором перед ней. Именно в этом месте и будут проводиться все необходимые работы.
В первую очередь проверьте давление в шинах, оно должно быть одинаковым, чтобы машина стояла ровно. После этого измерьте расстояние от земли до центра ПТФ и проведите горизонтальную линию на стене на той же высоте. Нормы ГОСТ регламентируют, чтобы на водительском сидении было отягощение весом 75 кг, можно посадить любого человека с примерно такой массой.
Работа производится в темное время суток, автомобиль располагается на расстоянии 5 метров от стены, после чего включаются противотуманные фары. Сама регулировка производится с помощью винта, расположение которого показано на фото. То есть для настройки вам понадобится только тонкая крестообразная отвертка.

Главный плюс данного вида работ – простота Вначале плотным картоном или другим непрозрачным материалом закрывается одна фара, после чего отверткой поток света регулируется так, чтобы его центр располагался на линии или чуть ниже ее. То же самое повторяется и со второй ПТФ, после этого регулировку можно считать законченной.

Для придания дополнительной надежности стеклам и защите их от попадающих камней рекомендуем заказать изготовление наклеек на фары, они защитят поверхность от царапин и трещин.

Как заменить лампу ближнего света калина с кузовом хэтчбек, седан, универсал

Выполнить замену абсолютно нетрудно. Для этого не нужно иметь особые знания и навыки. С такой задачей справится даже неопытный автовладелец. Единственное, необходимо действовать последовательно и четко. Итак, замена лампы состоит из следующих этапов:

Для начала надо открыть капот.
Затем отключить питание, сняв клемму с АКБ.
Бачок омывателя также стоит снять для удобства.
Далее снимается резиновая крышка-чехол.
Потом нужно вытащить лампочку, сдавив пальцами фиксатор-защелку.
Затем вытаскивается лампочка и отключается от нее клемма.

На этом процедура оканчивается

Очень важно запомнить, как располагалась лампа и какие провода были к ней подключены

Иначе можно неправильно подсоединить новую фару, из-за чего придется обращаться к мастерам. Если вы чувствуете, что эта работа вам не под силу, лучше сразу доставьте машину в технический сервис, где все процедуры выполнят за вас. Безусловно, за это придется заплатить, но зато результат будет максимальным.

Когда и почему нужно менять

Заводской свет настраивается в процессе производства, в момент прохождения технической проверки. В новом автомобиле модули светят с максимальной мощностью и на пике возможностей. Необходимость замены определяется по основным признакам:

Уменьшение силы света.
Появление желтизны и мутных участков на светотеневой полосе.
Полное отключение одного из модулей света.
Повышение яркости после удара подвески о выбоину или механического контакта с фарой.

Лампы Калины, установленные на конвейере, служат не более 4 лет. Помутнение, ухудшение видимости и появление неосвещенных участков появляется после обгорания нити и задымления колбы. В таком случае свет плохо проходит через загрязнение и не попадает на нужные участки рефлектора. На дороге прослеживаются желтые пятна света, притемненные области.

Толщина нити светового модуля рассчитывается инженерами на производстве. При ударе лампа сотрясается, спираль истончается. При внешнем осмотре выявляется большой прирост в мощности луча. Это говорит о скором выходе из строя галогенки, так как тонкая нить нагревается выше положенной температуры и начинает плавиться. Срок службы поврежденной детали составляет от одной минуты до нескольких часов.
