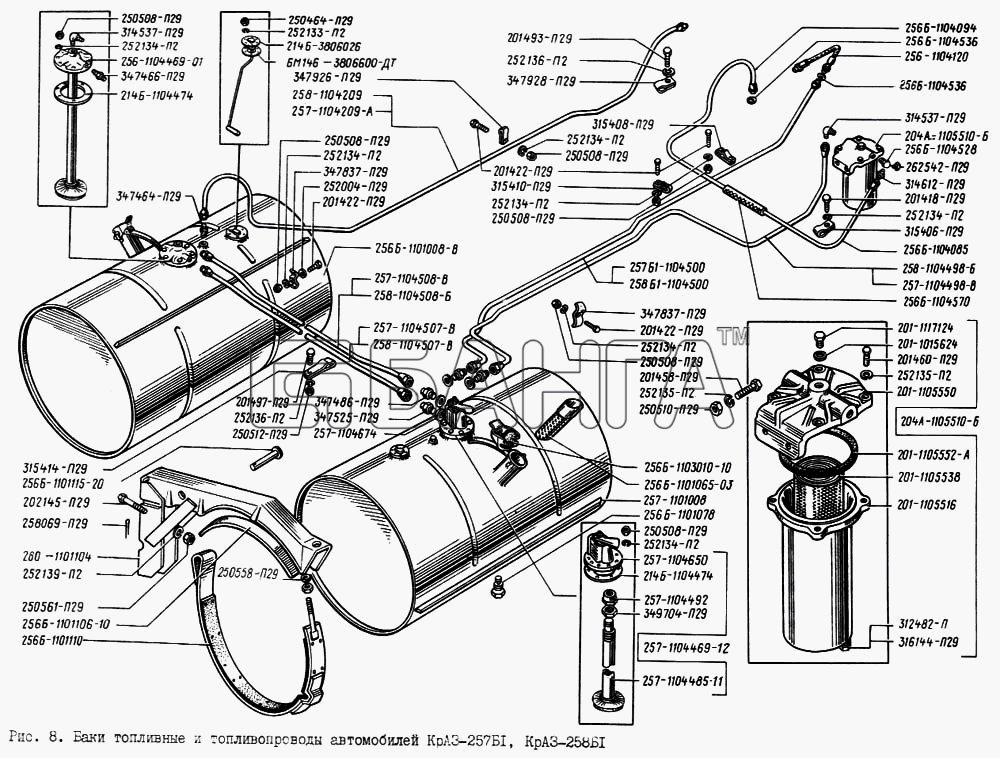

Топливная система краз схема

Конструкция системы подачи топлива

Конструкция системы обеспечения силового агрегата топливом состоит из следующих элементов:

• ТНВД;
• корректор смесеобразования;
• трубки высокого давления;
• магистральные топливопроводы;
• регулятор частоты вращения;
• фильтровальные элементы;
• насос подкачки топлива;
• форсунки.

Кратко опишем принцип функционирования системы топливоподачи. Насос подкачки топлива обеспечивает его подачу к ТНВД через фильтры грубой и тонкой очистки. В соответствии с режимом работы силового агрегата, ТНВД через форсунки осуществляет впрыск рабочей смеси в цилиндры двигателя. Схема топливной системы устроена таким образом, что излишки смеси через магистральные трубки поступают обратно в бак.

Принцип работы ТНВД ЯМЗ-238

Насос имеет компактные размеры, располагается в подкапотном пространстве на плоскости силового агрегата, между рядами цилиндров. ТНВД имеет восемь секций (по одной на каждый цилиндр) и шестеренчатый привод. Насос топливный, в зависимости от мощности мотора, бывает нескольких типов, каждый из которых выделяется своими конструкционными особенностями и способом регулировки.

Принцип функционирования ТНВД не отличается сложностью, но имеет определенные нюансы. Для создания первичного давления в системе предусмотрен насос подкачки топлива, который подает рабочую смесь в камеры ТНВД, при этом плунжер занимает нижнее положение. Как только плунжер начинает поступательное движение, при достижении определенного положения он открывает нагнетательный клапан для дальнейшей подачи смеси и осуществления ее впрыска. Увеличение давления в топливной камере осуществляется за счет поступательного движения плунжера вверх.

При достижении максимального давления игла форсунки поднимается и в цилиндр начинает подаваться рабочая смесь. Как только плунжер достигнет конечное верхнее положение, давление рабочей смеси в нагнетательном контуре резко начнет снижаться. В результате этого игла форсунки займет свое начальное положение и впрыск топлива прекратится.

Одной из самых распространенных неисправностей ТНВД является изношенный сальник. В этом случае ремонт не составляет трудностей и его можно выполнить самостоятельно. В сети Интернет можно найти видео с подробным описанием рабочего процесса.

Схема работы топливоподающей аппаратуры дизеля ЯМЗ

Топливоподающая аппаратура системы смазки дизеля ЯМЗ состоит из следующих основных узлов:

Масляный фильтр двигателя ЯМЗ-236

• насоса, подающего топливо под большим давлением;
• корректора подачи горючего;
• насоса для подкачки горючего;
• форсунок;
• фильтра грубой и тонкой очистки топлива;
• топливных проводов.

В некоторых двигателя может присутствовать муфта опережения впрыска.

Схема работы следующая: насос подкачки горючего забирает горючее из бака, при этом оно проходит поочередно через оба очистительных фильтра. После этого очищенное от загрязнителей дизельное топливо поступает на насос, нагнетающий высокое давление.

Он распыляет горючее через трубопроводы и форсунки в цилиндрах, согласно алгоритму их работы. Излишки горючего удаляются через перепускной клапан и жиклер в «тонком» фильтре, они сливаются обратно в бак. Туда же уходит и излишний воздух.

Модификации двигателя ЯМЗ-236 и сферы их применения

Существует 35 модификаций «атмосферников» ЯМЗ-236: без турбонаддува, с мощностью от 150 до 195 л./с. Подробная спецификация каждого из них имеется на сайте Ярославского моторного завода. Сфера применения этих двигателей следующая: судовые моторы; компрессорные станции; электроагрегаты; судовые дизельные электроустановки; ж/д дрезины; экскаваторы, дорожные грейдеры и катки, самоходные краны, фронтальные погрузчики, бульдозеры, вездеходы, бронетранспортёры, автомобили «ЗИЛ», «Урал», «МАЗ» (в основном «советские», предыдущих годов выпуска).

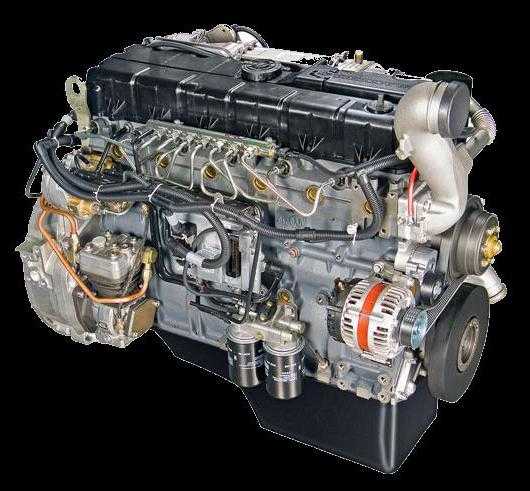

Автомобиль МАЗ-5551 с мотором ЯМЗ-236М2-1

Турбированных модификаций ЯМЗ-236 имеется 54, их мощность варьируется от 230 до 300 лошадиных сил. Ими комплектуются современные автобусы; комбайны; трактора и спецтехника различных производителей; некоторые варианты автомобилей «МАЗ» и «Урал».

Регулятор топливного насоса 238

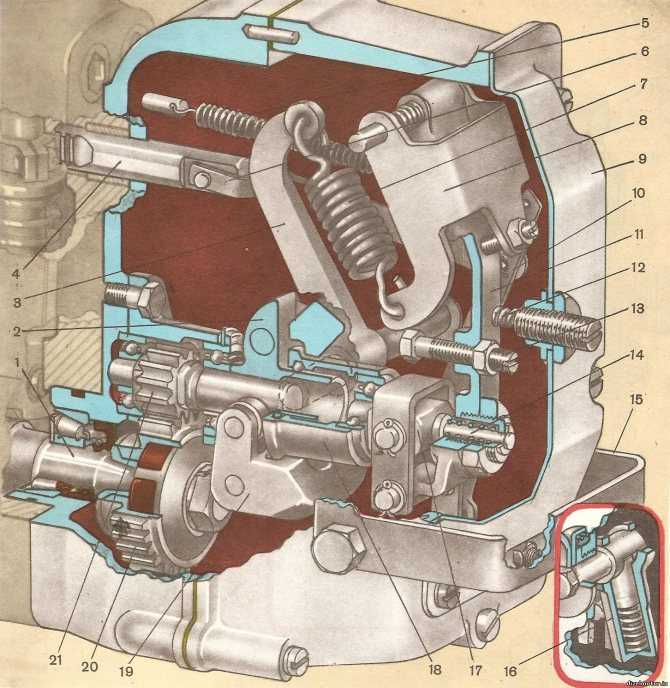

При работе топливного насоса вращение от кулачкового вала 1 передается через упругую муфту 20 и шестерню 21 на валик, на котором жестко закреплена державка грузов 2. Под действием центробежной силы грузы 19 расходятся и перемещают муфту грузов 18. Воздействуя на пяту 17, муфта перемещает вправо рычаг рейки 10, а с ним через тягу 6 и рейку 4. Пружина 5 постоянно воздействует на рычаг 10 и перемещает рейку в сторону максимальной подачи. Необходимый скоростной режим работы дизеля определяется степенью натяжения пружины регулятора 7, которое зависит от положения рычага пружины 3 и устанавливается рычагом управления. Рычаг регулятора 11 крепится в верхней точке вместе с двуплечим рычагом 8, и оба рычага работают как одно целое. На рычаге регулятора 11 устанавливается болт номинальной подачи 13 и корректор 14. При работе дизеля на холостых оборотах рычаг 11 опирается на буферную пружину 12, которая закреплена на крышке смотрового люка 9. Скоба кулисы 15 жестко связана с кулисой 16 для выключения топлива и остановки дизеля.

1- кулачковый вал; 2- державка грузов; 3- рычаг пружины; 4- рейка; 5- пружина; 6- тяга рейки; 7- пружина регулятора; 8- двуплечий рычаг; 9- крышка люка; 10- рычаг рейки; 11- рычаг регулятора; 12- буферная пружина; 12- буферная пружина; 13- болт номинальной подачи; 14- корректор; 15- скоба кулисы; 16- кулиса; 17- пята грузов; 18- муфта грузов; 19- грузы; 20- упругая муфта; 21- шестерня; 22- рычаг управления; 23- болт минимальной частоты вращения; 24- болт максимальной частоты вращения; 25- валик; 26- ось качания. СХЕМЫ РАБОТЫ РЕГУЛЯТОРАПуск дизеля (схема I ) . При пуске дизеля перемещение рейки 4 в положение максимальной подачи производится автоматически пружиной 5 ( скоба кулисы регулятора должна быть поднята вверх). После пуска дизеля частота вращения вала увеличивается, грузы 19 под действием сил инерции раскрываются и перемещают муфту грузов 18, упорную пяту 17 вместе с рычагом рейки 10, тягой 6 и рейкой 4 вправо в сторону уменьшения подачи топлива. Упорная пята 17 воздействует на корректор 14 и перемещает рычаг регулятора 11 вправо до упора в буферную пружину 12, которая обеспечивает устойчивую работу дизеля на холостом ходу. Рычаг управления 22 упирается при этом в болт 23, которым регулируется минимальная частота вращения холостого хода.

Работа дизеля под нагрузкой (схема II ) . При работе дизеля на номинальной нагрузке рычаг управления 22 поворачивают до упора в болт 24, которым регулируют максимальную частоту вращения холостого хода. Рычаг 3 при этом поворачивается, пружина регулятора 7 натягивается и головка болта 13 упирается в валик рычага 25. На номинальном режиме инерционные усилия раскрытия грузов 19 и суммарное действие пружин 5, 7 и 14 уравновешены в момент начала отрыва головки болта 13 от поверхности валика 25 рычага. При увеличении нагрузки свыше номинальной частота вращения коленчатого вала дизеля падает, раскрытие грузов уменьшается и пружина корректора 14 перемещает пяту 17, рычаг 10 и рейку 4 влево, в сторону увеличения подачи топлива, что приводит к росту крутящего момента на валу дизеля. Если нагрузка падает, частота вращения дизеля увеличивается, грузы 19 раскрываются больше и, растягивая пружины 5 и 7, перемещают рычаги 10, 11 и рейку 4 вправо, в сторону снижения подачи топлива, что приводит к уменьшению крутящего момента, на валу дизеля.

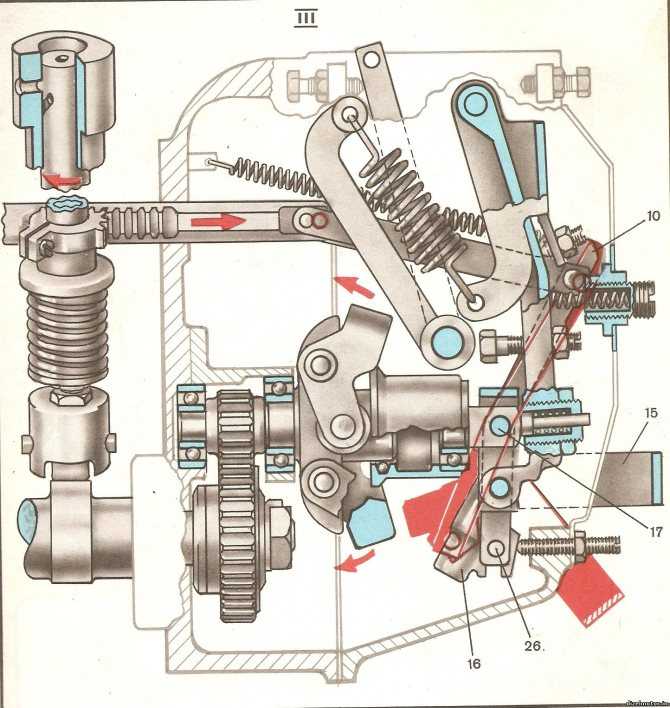

Остановка дизеля (схема III) . Выключение подачи топлива и остановка дизеля осуществляются с помощью кулисы 16. С поворотом скобы 15 вниз кулиса 16 поворачивается и перемещает ось 26 качания рычага 10 влево. Верхний конец рычага 10 поворачивается вокруг оси пяты 17, смещается вправо и выдвигает рейку на выключение подачи- дизель останавливается.

Калибровка угла впрыска

Для верного определения угла на футляре колеса находятся 2 контрольных просвета, а на диске – ориентиры углов в 2-х точках.

Нижнее значение обозначается числами, а те, что сбоку – буквами.

• А – 20°;
• Б – 15°;
• В – 10°;
• Г – 5°.

Для установки зажигания ЯМЗ 238 требуется открыть проемы на футляре вращательного диска. Далее следует вращать коленчатый вал ДВС до соединения штрихов на шкиве с телом распределительных шестерен

Также можно обратить внимание на схождение штрихов на маховике с ориентиром

Справка! При калибровке полученные показатели должны совпадать с регламентированными – ВТ (6°–7°). А все манипуляции проводятся с закрытыми поршнями в первом цилиндре.

Калибровку угла требуется проводить до совпадения значения «А» с о. Первая находится на торце, а вторая на указателе.

Регулировка ТНВД ЯМЗ-238

От правильности выполнения регулировки насоса зависят все рабочие показатели силового агрегата: мощность, производительность, экономичность, эксплуатационный ресурс. Поэтому все этапы процесса регулировки крайне важны и должны выполняться только высокопрофессиональными специалистами с использованием технологического оборудования.

Зачастую ТНВД описываемой марки регулируется на таких стендах:

1. НЦ-108 (ЧССР).
2. Стар-12.
3. Минор-8.

Регулировка параметров ТНВД на стенде обязательно осуществляется с форсунками, которые будут работать с ним на двигателе. Порядок работы во время проведения настроек очень важен, поскольку нарушение последовательности выполняемых мероприятий является причиной некорректной работы насоса в дельнейшем.

На начальном этапе настраивается топливоподача между секциями насоса, после чего – оптимальная величина впрыска. Подача рабочей смеси настраивается при помощи моментоскопа, при этом автоматическая муфта опережения должна быть снята. Равномерность и величина подачи смеси по секциям ТНВД регулируется при помощи кулачкового вала. Конечным этапом настройки является смазка всех взаимодействующих элементов.

Блок цилиндров/картер

Основная корпусная деталь мотора – его блок-картер, представляющий собой специальную пространственную отливку из низко-легированного серого перлитного чугуна. Данную отливку обрабатывают методом «искусственного старения», в целях устранения термического напряжения и сохранения точных геометрических форм в ходе эксплуатации. Гильзы цилиндров, выточенные в блоке, толстостенные, отцентрованы по двум концентричным расточкам в плитах блока сверху и снизу. Ряд цилиндров, находящийся справа, смещён относительно противоположного на тридцать пять миллиметров, для размещения двух шатунов на общей шатунной шейке коленвала.

Каждое из цилиндровых гнёзд снабжено двумя соосными цилиндрическими отверстиями, сделанными в верхней и нижней плитах блока. На верхней плите имеются также кольцевые проточки под бурты гильз. На внутренних стенках блока цилиндров имеется система масляных каналов, служащая для непрерывного отвода смазки к подшипникам распределительного и коленчатого валов, масляному фильтру и к жидкостно-масляному теплообменнику.

Устройство системы

Система смазки ЯМЗ 236 — комбинированная, масло подается самотеком, отдельные узлы смазываются разбрызгиванием либо принудительно, под давлением. К последним относятся детали, испытывающие максимальные механические нагрузки:

Система питания двигателя ЯМЗ-236

• подшипники шестеренок привода маслонасоса, распредвала, шатунные;
• поршни;
• втулки и некоторые другие узлы.

Остальные узлы моторного отсека, в том числе внутренние стенки цилиндров и кулачки распределительного вала обрабатываются маслом, которое вытекает из подшипников коленвала и автоматически разбрызгивается при движении шатунов.

Система смазки двигателя ЯМЗ работает в тесном контакте с топливной системой.

Характеристики и устройство модели

Дизельный двигатель ЯМЗ-236 обладает высокими техническими характеристиками. У него 8 цилиндров, расположенных параллельно друг другу, с углом наклона 90 градусов. Топливо напрямую впрыскивается в камеру сгорания. Рабочее давление — 16,5 атмосферы. Базовый диаметр поршня — 13 сантиметров, ремонтный вариант — 14 см. Топливный насос ЯМЗ-236 высокого давления является механическим. Также здесь установлены форсунки, за счет которых происходит впрыск горючего в цилиндры. На каждой головке блока 6 клапанов — три впускных и три выпускных.

Охлаждается двигатель водяным насосом посредством принудительной циркуляции жидкости. Привод осуществляется при помощи ремня, вращающего шкив помпы от шкива коленвала.

Объем двигателя ЯМЗ-236 составляет 11 литров, мощность достигает 420 л.с. Последние модели усилены до 500 лошадиных сил, а более ранние вырабатывают от 150 л.с. Расход топлива на 100 км до недавнего времени составлял примерно 40 литров, но растущие быстрыми темпами цены на дизельное топливо побудили производителей модернизировать двигатель, и теперь этот параметр составляет 25 литров на 100 км.

В производстве силового агрегата до 2010 года использовался чугун, после 2010 года стали изготавливать из алюминия. Тем самым значительно упростился ремонт двигателя, при этом он не утратил прочность предыдущих аналогов.

Оптимальная конструкция ЯМЗ-236 обеспечивает простой ремонт и обслуживание механизма.

Схема установки ТНВД для двигателя ЯМЗ-238. Тнвд ямз 238 регулировка

Топливный насос ЯМЗ-238Кратко опишем принцип функционирования системы топливоподачи. Насос подкачки топлива обеспечивает его подачу к ТНВД через фильтры грубой и тонкой очистки. В соответствии с режимом работы силового агрегата, ТНВД через форсунки осуществляет впрыск рабочей смеси в цилиндры двигателя. Схема топливной системы устроена таким образом, что излишки смеси через магистральные трубки поступают обратно в бак.

Принцип работы ТНВД ЯМЗ-238

Насос имеет компактные размеры, располагается в подкапотном пространстве на плоскости силового агрегата, между рядами цилиндров. ТНВД имеет восемь секций (по одной на каждый цилиндр) и шестеренчатый привод. Насос топливный, в зависимости от мощности мотора, бывает нескольких типов, каждый из которых выделяется своими конструкционными особенностями и способом регулировки.

Принцип функционирования ТНВД не отличается сложностью, но имеет определенные нюансы. Для создания первичного давления в системе предусмотрен насос подкачки топлива, который подает рабочую смесь в камеры ТНВД, при этом плунжер занимает нижнее положение.

Как только плунжер начинает поступательное движение, при достижении определенного положения он открывает нагнетательный клапан для дальнейшей подачи смеси и осуществления ее впрыска. Увеличение давления в топливной камере осуществляется за счет поступательного движения плунжера вверх.

Обязательно почитайте: Регулировка и ремонт тракторного магнето

При достижении максимального давления игла форсунки поднимается и в цилиндр начинает подаваться рабочая смесь. Как только плунжер достигнет конечное верхнее положение, давление рабочей смеси в нагнетательном контуре резко начнет снижаться. В результате этого игла форсунки займет свое начальное положение и впрыск топлива прекратится.

Одной из самых распространенных неисправностей ТНВД является изношенный сальник. В этом случае ремонт не составляет трудностей и его можно выполнить самостоятельно. В сети Интернет можно найти видео с подробным описанием рабочего процесса.

Схема топливного насоса

Последовательность регулировки угла опережения впрыскивания топлива

Для качественной регулировки выполняется:

• проверка плотности посадки полумуфты на приводном валу и затягивание болта клеммового;
• отворот двух болтов и поворотного зажимного устройства опережения с помощью овальных отверстий, на фланце демпферной муфты совместить метки «А» и «Б»;
• зажимание болтов на приводе;
• выполнение измерений вблизи мест крепления пластин (допустимое выделение пакета пластин от уровня плоскости равно ±1 мм);
• поворот коленвала и проверка правильности выставить УОВТ (допустимое расхождение отметок равно одному делению или 1° поворота коленвала);
• проверка уровня масла в зажимном устройстве ОВТ;
• проверка правильности установки УОВТ.

Чтобы это проконтролировать, следует поставить зажимное устройство отверстиями в верхнее положение и выкрутить пробки. Если медленно повернуть зажимное устройство на 70°, из одного отверстия должна начать течь смазка. После добавки масла надо закрутить пробки.

https://youtube.com/watch?v=gJhr1Cs9Tg0

Регулировка ТНВД ЯМЗ-238

От правильности выполнения регулировки насоса зависят все рабочие показатели силового агрегата: мощность, производительность, экономичность, эксплуатационный ресурс. Поэтому все этапы процесса регулировки крайне важны и должны выполняться только высокопрофессиональными специалистами с использованием технологического оборудования.

Зачастую ТНВД описываемой марки регулируется на таких стендах:

1. НЦ-108 (ЧССР).
2. Стар-12.
3. Минор-8.

Регулировка параметров ТНВД на стенде обязательно осуществляется с форсунками, которые будут работать с ним на двигателе. Порядок работы во время проведения настроек очень важен, поскольку нарушение последовательности выполняемых мероприятий является причиной некорректной работы насоса в дельнейшем.

На начальном этапе настраивается топливоподача между секциями насоса, после чего – оптимальная величина впрыска. Подача рабочей смеси настраивается при помощи моментоскопа, при этом автоматическая муфта опережения должна быть снята. Равномерность и величина подачи смеси по секциям ТНВД регулируется при помощи кулачкового вала. Конечным этапом настройки является смазка всех взаимодействующих элементов.

Головка цилиндров двигателя ЯМЗ-236

Головка цилиндров базового ярославского дизеля – это цельная чугунная отливка, прикреплённая к блоку цилиндров термически обработанными шпильками из хром-никелевой стали. Чтобы обеспечить отвод излишнего тепла, головка цилиндров снабжена отдельной водяной рубашкой, совместной с водяной рубашкой всего блока. Внутри головки цилиндров расположены запрессованные клапаны, снабжённые пружинами и деталями крепления; а также коромысла с осями и форсунки. Сёдла клапанов вставные, из специального чугуна и жаропрочного сплава. Сёдла запрессовываются в гнёзда с натягом. Стыки головки цилиндров, блока и гильз уплотняются одной, единой на три цилиндра, прокладкой типа «сэндвич».

КрА3-255 Б1 Легенда бездорожья › Бортжурнал › Апгрейт топливной аппаратуры.

Доброго времени суток, комрады. Сегодня Вам поведаю о некоторых подвижках в преображении нашего КрАЗа. После шиномонтажа, для переезда на следующее место ремонта нужно было навести порядок с топливной системой. Итак, что же нас в ней тревожило и мешало спокойно спать?)1. Протекающий фильтр тонкой очистки( секла солярка между колбой и крышкой фильтра). герметик не справился с ней.2. Отсутствие связи между фильтром грубой очистки и ТНВД. Тут вина раскинулась между нами и вояками в соотношении 25 на 75. Изначально при покупке на фильтре отсутствовал выходной штуцер( кому-то очень сильно в хозяйстве пригодился). А трубопровод подводящий топливо к данному фильтру был нами успешно подпилен, чтобы соеденить бак с ТНВД напрямую, для нашего переезда из части в Могилев. Но как известно приехали мы на эвакуаторе, так что это была пустая трата времени.2.1. Так же вместо стандартного фильтра грубой очистки топлива, изначально планировалась установка фильтра-сепаратора с подкачкой.2.2 А вместо стандартного фильтра тонкой очистки планировалась установка фильтра с ямз-7511 со сменным катриджем.3. Не держал топливо обратный клапан на насосе. При разборе оказалось что кому-то понадобилась пружинка его.4. Некоторые уплотнительные шайбы не выдерживали никакой критики.Для всего этого были куплены 2 соответствующих фильтра, трубки отвода топлива от ТНВД к фильтру тонкой очистки от ЯМЗ-7511, изготовлены шланги на фильтр сепаратор, подводящий шланг с трубкой к топливоподкачивающему насосу. В результате предварительной примерки фильтра 7511 и трубок стало понятно, что просто так их не подружить с 238 мотором. фильтр оказался ниже на 110мм стандартного по расположению, и трубки по длине с ним не совсем тогда стыковались. После некоторых раздумий вернулись к стандартному фильтру тонкой очистки: куплен был фильтрующийй элемент и ремкомплект фильтра.

Итак, после моего 10 дневного отсутствия в стране, и присутствия в/на Украине. Вчера приступили к процессу.Предварительно подготовили фильтр тонкой очистки. Отмочили его в растворителе, вычистили всю многолетнюю грязь. Покрасили.

И этот момент настал. Фильтра установили без проблем, правда вот с отводящими трубками от ТНВД пришлось повозится.

Никогда бы не подумал. что этих три трубки нужно ставить в каком-то особом порядке ( это как в случае с пластинами на шкиве компрессора)). Но с этой проблемкой было вскоре покончено.

После танцов с бубном, вызова духов конструкторов ЯМЗ, настройки всех звезд, воспоминаний царей и цариц, с некоторым предыханием был произведен первый пуск с новыми элементами топливной аппаратуры. По итогу могу сказать что все работает и не вызывает пока что вопросов.

Надежность, проблемы и ремонт ЯМЗ-7511

В 1996 году был выпущен обновленный вариант 238-го семейства, который получил название ЯМЗ-7511. Рассмотрим отличия 238 от 7511. За основу для создания нового дизеля был выбран блок цилиндров ЯМЗ-238ДЕ2 с конфигурацией V8 (угол развала 90º) и с масляными форсунками. Внутри него стоит коленвал 238ДК с диаметром коренных шеек 110 мм, а диаметр шатунных шеек равен 88 мм — такой же коленчатый вал, как на 238ДЕ2. Шатуны, поршни, поршневые кольца такие же, как на 238ДЕ2, с поршневым пальцем 52 мм, а высота поршней 85 мм. Маховик тоже остался без изменений. Здесь стоит масляный насос с производительностью 165 л/ч (был 140 л/ч).

Для 7511 были использованы чугунные 8-ми клапанные головки от ЯМЗ-238ДЕ2. Распредвал по-прежнему находится в блоке, а его характеристики такие же, как у 238ДЕ2 (фаза 233/272). Регулировка клапанов на ЯМЗ-7511 требуется после 1000 часов работы. Зазоры клапанов такие же — 0.25-0.30 мм для впускных и выпускных. На дизельном двигателе 7511 стоит непосредственный впрыск топлива с механическим ТНВД 175 и с форсунками 267-01. Давление форсунок — 270 кгс/см 2 . Давление масла на прогретом моторе лежит в диапазоне 4-7 кгс/см 2 . Это турбодвигатель и здесь используется турбина ТКР-100, давление наддува увеличено с 1.08 бар до 1.23 бар. Здесь применен фильтр тонкой очистки топлива от предшественника. По сути, двигатель 7511 от 238 ДЕ2 отличается только насосом и увеличенным давлением наддува, что позволило довести мощность до 400 л.с.

На базе этого двигателя выпускался 6-цилиндровый ЯМЗ-7601.

Данное семейство в данный момент находится в производстве, но экологические стандарты все время ужесточаются, и сегодня дизель 7511 заменяют на более чистый ЯМЗ-658.

Отличия двигателей ЯМЗ 7511

1. ЯМЗ-7511 — версия на 400 л.с. Здесь стоит ТНВД 175-01 (на моделях от ЯМЗ-7511.10 до ЯМЗ-7511.10-20) и 175-40 (на моделях от ЯМЗ-7511.10-34 до ЯМЗ-7511.10-43). Применяли этот движок на МАЗ-5336, 5432, 5440, 6303, 6317, 6403, 6417, 6422, 6425; Урал-6563, КрАЗ-6140, 7140, ДЭТ-320, КО-816, МЗКТ-65272, 74181, 8021, комбайны RSM 1401 и Torum-740. 2. ЯМЗ-7512 — аналог на 360 л.с. и с ТНВД 175-11. Встречается двигатель на МоАЗ-7505, 4048 и на комбайне Полесье. 3. ЯМЗ-7513 — мотор на 420 л.с. с насосом 175-50. Ставился на МЗКТ-6527, 6922 и 7418. 4. ЯМЗ-7514 — аналог 7511 на 375 л.с. с другим генератором и с ТНВД 175-70. Предназначен для дизельных генераторов АД-200.

Как создавалась модель ЯМЗ-236 и производство сегодня

До разработки этого двигателя эксплуатировались модели ЯАЗ, которые к пятидесятым годам морально устарели. Поэтому в 50-е годы прошлого века Ярославскому заводу по государственному спецзаказу было поручено создать более мощный и экономичный двигатель. Кроме того, нужен был агрегат, который мог быть установлен на самую разную технику.

Разработкой двигателя ЯМЗ-236 занялся заслуженный ученый и выдающийся конструктор СССР Чернышев Г.Д., который также разрабатывал и другие дизельные моторы в те годы.

Так появился на свет новый ДВС, ставший позже знаменитостью. Его отличали высокая мощность, надежность и легкий ремонт, простое техническое обслуживание и дешевые запасные части. При правильной эксплуатации этот механизм прослужит много лет.

ЯМЗ-236 производится и сегодня, регулярно модернизируется и при этом уже имеет преемника — усовершенствованную модификацию, ЯМЗ-530.

Дизельные моторы ЯМЗ-236 все же по-прежнему актуальны, продажи их не падают, несмотря на появление более современных моделей.

Обслуживание дизельного двигателя ЯМЗ-236

Обслуживание данного механизма довольно простое, как уже и говорилось выше. Для этого нужно просто разбираться в его конструкции. Наиболее часто требуется:

• заменить масло (для этого нужна смазочная жидкость для дизельного мотора);
• заменить фильтрующие элементы (фильтры требуют замены через каждые 15 тысяч километров пробега);
• продуть форсунки (т.е. отрегулировать впрыск);
• заменить прокладки клапанных крышек;
• подтянуть или заменить приводные ремни.

Это основные моменты обслуживания двигателя. Остальные неполадки требуют ремонта. Для этого потребуется специальное оборудование, поэтому все работы обычно производят только в автосервисе.

Особенности в работе механизма

Чтобы механизм безотказно и долго работал, необходимо знать и соблюдать некоторые особенности.

В первую очередь необходимо внимательно проводить все регламентные работы, предусмотренные инструкцией завода-изготовителя.

При обкатке нового двигателя прирабатываются все его трущиеся поверхности, поэтому важно соблюдать правила обкатки — они обычно указываются в соответствующем разделе инструкции. Смазывать двигатель важно также по соответствующей таблице

Все разрешенные смазочные материалы в ней указаны

Смазывать двигатель важно также по соответствующей таблице. Все разрешенные смазочные материалы в ней указаны

Охлаждающая жидкость в работающем двигателе должна иметь температуру от 75 до 98 градусов. Непрогретый двигатель работать под нагрузкой не должен. Запуская холодный мотор, нельзя резко увеличивать обороты, так как густое масло не успевает дойти до подшипников коленвала, и они выходят из строя.

Уровень масла не должен опускаться ниже 300 кПа, в противном случае могут быстро износиться трущиеся поверхности.

Крепления головок цилиндров, затягивающиеся с помощью гаек, нужно закручивать со строгой периодичностью, последовательностью и заданным крутящим моментом. Если этого не соблюдать, нарушится герметичность уплотнения и перегорят прокладки.

Особенности топливного насоса высокого давления

Устройство ТНВД ЯМЗ 236 устанавливается на дизельные двигатели. Имеет V-образное расположение плунжеров. Состоит из шести секций, находящихся друг от друга на расстоянии 36 мм.

ТНВД обеспечивают цикловую подачу и давление впрыска до 1600 бар. Прибор укомплектован всережимным регулятором.

Как работает установка ТНВД ЯМЗ 236?

Плунжер перемещается вниз. Топливо заполняет внутреннюю полость втулки. В этом момент помпа низкого давления подает горючее в клапан корпуса.

При открытии впускного отверстия топливо направляется в надплунжерное пространство. Давление в системе возрастает. Топливо нагнетается через топливопровод к форсунке. Плунжер сжимает горючее. При увеличении давления запускается впрыск топлива.

Устройство дизельных двигателей ЯМЗ-236

Двигатель ЯМЗ-236 имеет шесть цилиндров, с рабочим объемом камеры сгорания 1858 см³ каждый. Принцип работы четырехтактный, характерный для двигателей Отто, порядок работы цилиндров 1-4-2-5-3-6, впрыск непосредственный, степень сжатия 16,5.

Цилиндро-поршневая группа (ЦПГ) с поршнем из силумина (сплав алюминия с кремнием) и чугунной гильзой так называемого «мокрого типа». ЦПГ крепится к шатуну двухтаврового сечения, отлитому из чугуна со специальной бронзовой вставкой, при помощи пальца «плавающего типа» с двумя стопорными кольцами. Другая сторона шатуна крепится с помощью двух болтовых соединений на шатунную шейку коленвала через вкладыши (бронзовые подшипники скольжения). Цилиндры расположены в два ряда по три в каждом.

На каждый ряд приходится одна общая головка блока цилиндров (ГБЦ). Распредвал имеет шестеренчатый привод и является единым для обеих ГБЦ. Коленчатый вал изготовлен методом ковки с шейками, укрепленными методом азотации, имеет четыре опорные точки и противовесы. Блок цилиндров отлит из серого чугуна одновременно с верхней частью картера. Блок цилиндров выпуска до 2008г. отличается от современного (унифицирован, имеет укороченную «юбку»). Картер маховика отлит отдельно от блока. Маховик стальной с отдельным зубчатым венцом (используется для стартерного пуска двигателя), выполняется в двух вариантах: под двухдисковое сцепление (широкий) и под однодисковое (узкий).
