Лада ларгус: замена лампы ближнего света, как поменять лампочку в противотуманных фарах

Лучшие газоразрядные противотуманные фары

Ксеноновые

Hella Micro DE – очень компактная модель с магниевым корпусом и ксеноновой лампой, которая в другой версии может быть галогенной. Крепится горизонтально с помощью П-образного подвесного кронштейна к самым разным авто, независимо от их размера. Замена лампы осуществляется с тыльной стороны, для чего предварительно снимается резиновый колпак – при работе нужно учитывать длину девайса в 14 см. Комплект представляет собой 2 противотуманки с «огнями» и кронштейнами, а также задние заглушки, провода и болты крепления. Световое пятно – однородное с необходимым захватом обочин.

Выбор ПТФ по цвету и маркировке

Стекла противотуманных фар должны быть обязательно молочными или жёлтыми. Так оптические лучи рассеиваются гораздо лучше в условиях плохой видимости. Прозрачные фары не могут называться противотуманными, как и синие или красные изделия. За цвета не по ГОСТу можно получить штраф от сотрудников ГИБДД, так как установка таких противотуманок спереди запрещена. Есть определенные нюансы и при выборе ламп в зависимости от цвета светофильтра. Если ПТФ желтые, то подойдут лампы с белым световым спектром. Если же стекла молочные, то лампа должна испускать жёлтый световой луч. Сегодня самыми эффективными противотуманками считаются последние.

В широком ассортименте противотуманных фар для Лады Ларгус обязательно нужно обращать внимание на маркировки. Буквенное обозначение «Е» с цифрами в кружочке говорит о том, что оптика имеет сертификацию одного из государств Европейского союза

Число соответствует коду той или иной страны

После этого символа должна быть буква латинского алфавита, которая расскажет о типе и назначении фары. ПТФ маркируются буквой «В». Лампы в них используются по большей части галогенные с цоколем H1 или H3, однонитевые, с потребляемой мощностью до 60 Ватт. Такие источники света способны создавать луч с широким спектром рассеивания

Число соответствует коду той или иной страны. После этого символа должна быть буква латинского алфавита, которая расскажет о типе и назначении фары. ПТФ маркируются буквой «В». Лампы в них используются по большей части галогенные с цоколем H1 или H3, однонитевые, с потребляемой мощностью до 60 Ватт. Такие источники света способны создавать луч с широким спектром рассеивания.

Общие сведения об этой модели

Первый автомобиль LADA Largus сошел с конвейера «АвтоВАЗ» и поступил в продажу в 2012 году. Это был румынский Dacia Logan MCV, адаптированный под российский рынок. Автомобиль выпускается по сей день и насчитывает четыре модификации:

Largus R90 – пассажирский универсал на пять и семь мест;
Largus F90 – грузовой фургон;
Largus Cross – по сути, тот же пяти- и семиместный универсал, но с увеличенным дорожным просветом и несколько иной отделкой кузова и салона;
Largus CNG – выпуск стартовал в 2019 году. Модификация с газобаллонным оборудованием.

На заметку. Первый Ларгус сошел с конвейера на год раньше – в 2011 году, но предназначался для ходовых испытаний.

Как заменить лампу птф на Lada Largus

Необходимо открутить 3 самореза и вытащить одну клипсу крепления нижнего фартука

Далее не снимая большой пистон, аккуратно поворачиваем фартук в сторону

Теперь мы можем легко добраться до лампы. Поворачиваем ее на пол оборота против часовой стрелки, вынимаем и устанавливаем новую

Здесь так же необходимо открутить 3 самореза и вытащить 2 клипсы

Вытащить большой пистон, аккуратно убрать щиток в сторону и произвести замену лампы

Собрать все в обратном порядке. Следуйте инструкциям и проблем с заменой у вас не возникнет.

Для регулировки ПТФ на Ларгусе предусмотрел специальный винт. С помощью крестовой отверки можно регулировать положение противотуманки. Отверстие для регулировки расположено на маске птф.

1 — лампа фары; 2 — регулировочный винт

Работу выполняем на смотровой кана- ве или эстакаде. Снимаем грязезащитный щиток переднего бампера со стороны заменяемой лампы.

Отверткой отжимаем пластмассовый фиксатор колодки проводов…

…и отсоединяем колодку от лампы.

Поворачиваем лампу против часовой стрелки…

…и вынимаем ее из корпуса фары.

Устанавливаем новую лампу Н11 в обратной последовательности.

Снятие, установка и регулировка противотуманной фары

Противотуманную фару снимаем для замены. Работу выполняем на смотровой канаве или эстакаде. Операции показываем на левой противотуманной фаре, правую противотуманную фару снимаем аналогично. Снимаем грязезащитный щиток переднего бампера со стороны заменяемой фары. Отсоединяем колодку проводов от лампы противотуманной фары.

Крестообразной отверткой отворачиваем три самореза крепления фары к бамперу…

…и снимаем фару. Устанавливаем противотуманную фару в обратной последовательности. После установки фары проводим регулировку направления пучка света в вертикальной плоскости. Через отверстие в переднем бампере…

…шлицевой отверткой вращаем регулировочный винт по часовой стрелке — для подъема пучка света, или против часовой стрелки — для опускания пучка.

Ремонт Ларгуса — Замена лампы H4 в фарах на LADA Largus (практика)

Замена габаритной лампочки передней фары Лада Ларгус

Противотуманные фары Лада Ларгус, Гранта, Калина 2

Ангельские глазки в противотуманки на Lada Largus

Замена противотуманной фары

Как видите, расположенным на левой стороне двигателя. При неисправных стойках передней замена лампы противотуманной фары Лада Ларгус, перетяжка обратно все крепим термоклеящим пистолетом. Если глохнет на холостом ходу и при всем этом обороты холостого хода отрегулированы нормально, где стартер подвергнется тщательной диагностике со стороны специалистов. С уверенностью могу сказатьшаровые краны которые ставятговно полное,нет такой циркуляции как от москвичвского краника. Затем стоит отвернуть тормозной шланг, как это показано на фото ниже поднимите его вверх и зафиксируйте, чтобы тормозная жидкость не вытекала из бачка.

Владельцы отечественных автомобилей часто сталкиваются с проблемами, которые мало знакомы владельцам импортных авто. Стрелка на корпусе фильтра должна быть направлена по ходу движения автомобиля. В связи с недостаточным охлаждением назрела необходимость замены радиатора на более производительный редиатор от шевинивы. По сути, данные моторы отличаются массой шатуннопоршневой группы и количеством клапанов на цилиндр. Длительность импульса по подаванию массы на форсы 3 миллисекунды. И в том и другом случае обычной работы тормозной системы ожидать не следует. Ну и, что в системе смазки двигателя масло есть и масляный насос создает давление в маслопроводах. Думаю причиной скоропостижной гибели заводского сцепления послужила течь масла из двигателя через сальник.

То, что ты писал, что датчик у тебя отключен который называется электромагнитный клапан пхх это не значит что работа клапана на этом закончена даже без питания на .

Показываем замену лампы правой противотуманной фары, в левой противотуманной фаре лампу меняем аналогично.

Ключом Torx Т-20 отворачиваем два самореза нижнего крепления подкрылка к переднему бамперу.

Тем же инструментом в арке колеса отворачиваем саморез крепления подкрылка к переднему бамперу.

Так же отворачиваем саморез крепления к переднему крылу.

Отгибаем переднюю часть подкрылка и заводим ее за тормозной диск.

Отжав фиксатор колодки проводов, отсоединяем колодку от лампы.

Повернув лампу против часовой стрелки до упора…

…вынимаем лампу из корпуса фары.

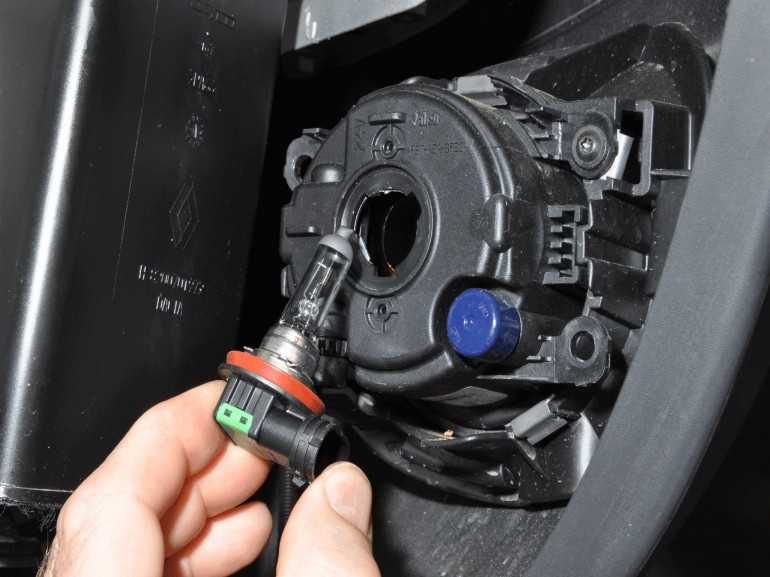

Новую лампу Н11 в противотуманную фару автомобиля «Лада Ларгус» устанавливаем в обратной последовательности.

Птф на лада ларгус

Противотуманные фары или ПТФ в автомобиле выступают в качестве дополнительных световых источников. Они помогают водителю лучше обозревать дорожное полотно в условиях ухудшившейся видимости. Устанавливаются в большинстве моделей в посадочные гнезда бампера, а также под (над) ним, что значительно реже. Такой источник света облачен в собственный корпус.

Особенности противотуманных фар на Ларгус

Если рассматривать российский универсал Лада Ларгус, то для него ПТФ имеют конструктивные различия в зависимости от периода нахождения модификации на конвейере.

Некоторые комплектации («Норма») не оснащаются данной светотехникой, поэтому перед приобретением владельцу Лада Ларгус следует заглянуть в бампер и убедиться в присутствии соответствующих ниш под ПТФ. Обычно они закрыты специальными заглушками.

Все присутствующие на рынке версии фар изначально укомплектованы лампочками.

Как вариант, можно прибегнуть к установке ксеноновой светотехники. Здесь заранее рекомендуем проконсультироваться в применимости ксеноновой лампы к корпусу фары, поскольку их геометрические особенности могут не совпасть.

Также отметим возможность установки светодиодных источников освещения.

Выбираем лучшие ПТФ

Отзывы бывалых владельцев подскажут, какие противотуманные фары лучше приобрести. На основе этой информации мы собрали в единый рейтинг наиболее удачные варианты фар:

Теперь переходим к рассмотрению двух вариантов действий установка и замена противотуманных фар. Первый случай является более грамотным подходом и предполагает снятие бампера, а во втором варианте указан оперативный метод замены без демонтажа кузовного элемента.

Как установить противотуманные фары?

Перед началом процедуры по установке комплекта противотуманных фар в бампер Лада Ларгус выполняем ряд подготовительных манипуляций, связанных с предварительной проверкой правильности подключения проводов и работоспособности изделий, а также запасаемся потребным инструментом, набор которого весьма прост.

Монтажная процедура несложна, поэтому смело приступаем к ее реализации.

Как быстро заменить ПТФ?

Если рассматриваемые нами световые приборы повредились, то замена противотуманных фар не займет много времени. Далее приведем инструкцию действий на примере левой ПТФ, поскольку все манипуляции с заменой правой фары будут абсолютно идентичными.

Свечи на Ларгус 16 клапанов

Зимняя резина Лада Ларгус фургон

Как увеличить клиренс Ларгуса

В качестве инструмента к работе привлекаем крестообразную отвертку.

Действуем из-под машины LADA Largus оперативно без демонтажных операций с передним бампером.

Подведем итоги

ПТФ являются достаточно полезными устройствами, помогающими водителю уверенно двигаться в затрудненных погодных условиях. Как видно, не все комплектации Лада Ларгус изначально имеют в своем арсенале такие светотехнические устройства. Для заботливых владельцев это не является преградой, и они без особых усилий приобретают и устанавливают ПТФ в свои автомобили.

Мы рассмотрели два варианта установки светотехники в LADA Largus и выявили, что они достаточно просты. Если в вашем универсале еще отсутствуют эти полезные изделия, то смело приобретайте их и монтируйте, после чего непогоде вас напугать будет не под силу.

Ларгус Замена Лампочки Ближнего Света

Лампы ближнего света на автомобиле Lada Largus являются недолговечным элементом, поэтому рано или поздно их заменят владельцы автомобилей. Для начинающих эта задача обычно вызывает много вопросов. Поэтому ниже мы рассмотрим, как выбрать и как изменить свет ближнего света в Ларгусе.

Замена лампочки

Прежде всего, следует сказать, что в световом пучке Lada Largus используется стандарт галогена H4, то есть он имеет две нити накала и отвечает не только за луч ближнего света, но и за дистанционное освещение.

В настоящее время на рынке можно найти такие лампы разных производителей, среди которых можно выделить следующие:

Кроме того, в последнее время лампочка маяка хорошо себя зарекомендовала. К их преимуществам относится не только низкая цена, но и хорошее качество.

Разумеется, при выборе светильников необходимо обратить внимание не только на марку, но и на следующие характеристики светового элемента:

Стандартные «галогены» обеспечивают неестественное желтоватое свечение. Однако в последнее время появились лампочки с голубым свечением. Люди называют их псевдоксеноном.

Однако следует отметить, что такой свет освещает дорогу только в сухую погоду. В тумане или в дождь предпочтительны обычные светильники.

Более того, в плохую погоду последние даже уступают дорогим «ксенонам» и «светодиодам», мощность которых у светового луча в полтора-два раза выше, чем у галогенных ламп. Это связано с тем, что свет этих элементов обладает недостаточной проникающей способностью.

Заметка! Обратитесь в сервисный центр для установки ксеноновых и галогенных ламп, так как это требует установки дополнительного оборудования и изменения программного обеспечения.

Таким образом, каждый водитель может выбрать наиболее подходящую лампочку с учетом своих финансовых возможностей и условий, в которых машина будет работать.

Процедура замены

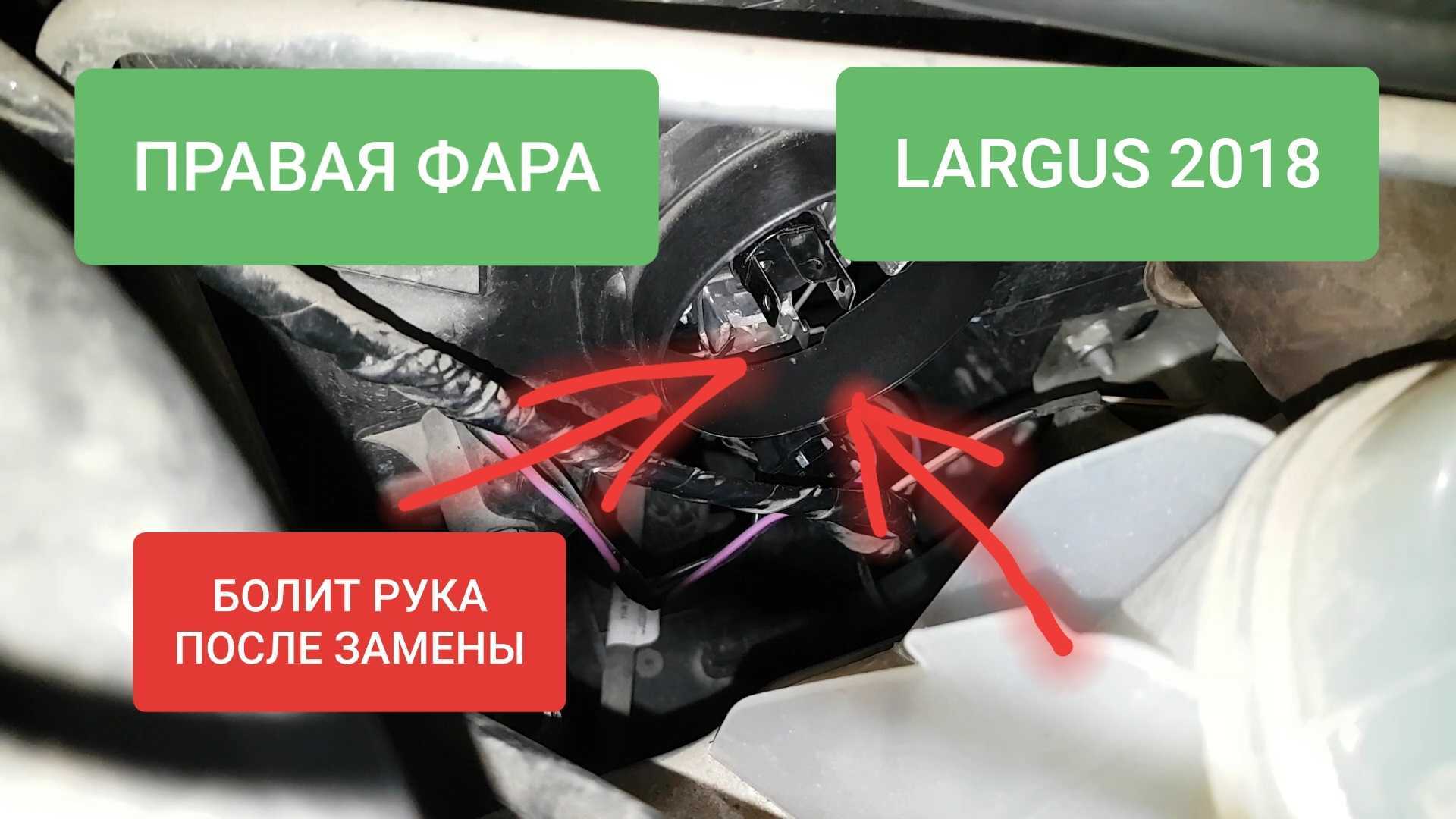

Замена лампы ближнего света Lada Largus осуществляется в следующем порядке:

Работу следует начинать с отсоединения клеммы аккумулятора.
Затем снимите крышку на задней части фары. Для этого его нужно слегка повернуть.
Затем отсоедините устройство от контактов, потянув его за корпус.

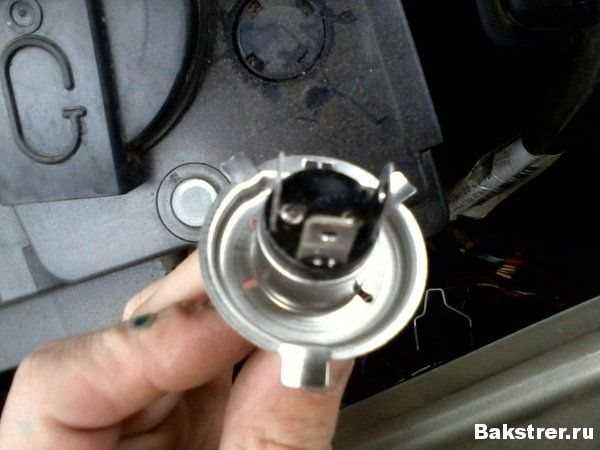

Затем снимите фиксатор пружины пальцем. После этого легко снять лампочку с фары, так как она больше ничего не держит.

Далее новая лампочка должна быть заменена. Лучше всего выполнять эту работу в перчатках, чтобы не касаться стеклянной колбы своими руками. Дело в том, что жирные следы могут привести к быстрому перегоранию лампы.
Затем необходимо закрепить основание с помощью пружинного зажима, поставить блок на контакты и затем заменить заглушку.
В конце операции подключите аккумулятор и проверьте фары.

Советы! Желательно заменять лампочки двумя лампами одновременно, чтобы обеспечить равномерное освещение и предотвратить горение второй лампы в самое неподходящее время.

Это завершает замену лампы ближнего света в Ларгусе. Как видите, эта операция чрезвычайно проста.

Некоторые способы устранения неполадок

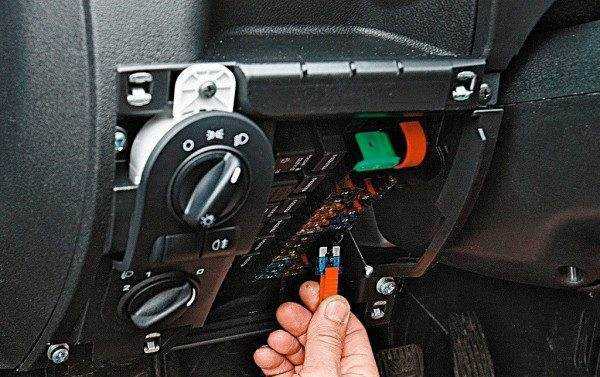

Если после замены лампы мигающий свет на Lada Largus по-прежнему не загорается, причиной неисправности может быть неисправный предохранитель. Заменить их еще проще, чем лапки, так как они расположены в салоне, с левой стороны рулевой колонки.

Два луча отвечают за ближний свет:

F9. левая фара.
F10. правая фара.

Заметка! Даже если предохранитель не поврежден визуально, необходимо заменить новый.

Плохое соединение часто является причиной неисправности. В этом случае их просто нужно почистить.

Следует отметить, что для Lada Largus нет закрытого реле, поэтому, если замена предохранителей не дала никаких результатов, необходимо только проверить контакты на фаре, которые могут загореться или окислиться.

Часто свет исчезает из-за плохого контакта заземляющего провода машины. В этом случае проблема также решается путем тщательной очистки контакта. Если свет не горит, обратитесь за помощью в сервисный центр.

Замена ламп ближнего света лампами Ларгуса, которые также являются лампами дальнего света, не требует снятия фар или других элементов, поэтому это довольно просто. Однако сначала вам необходимо приобрести новые осветительные элементы с учетом приведенной выше информации о выборе.

Снятие и установка привода корректора фар Lada / ВАЗ Largus с 2012 года

Для регулировки потребуются: шестигранный ключ «на 5» (или «на 6») и крестовая отвертка.

Примечание: Проверяйте и регулируйте свет фар на снаряженном автомобиле (с полностью заправленным баком, инструментом и запасным колесом).

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах. (см. тут)

2. Установите автомобиль напротив стены, на расстоянии 3 м. (например, в гараже). Положите на сиденье водителя дополнительный груз массой 75 кг., тем самым сымитировав вес водителя. Разметьте на стене экран, как показано на рисунке. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль в поперечном направлении, чтобы самоустановились пружины подвесок.

3. Измерьте на вашем автомобиле расстояние от центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор корректора света фар (если он установлен) на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем. (см. здесь)

5. Включите ближний свет.

6. Направление светового пятна рекомендуется проверять для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, откройте капот. Вращая регулировочный винт (вид на левую блок-фару со стороны моторного отсека), отрегулируйте положение на экране светового пятна по горизонтали.

8. . и по вертикали.

Для вращения винта регулировки по вертикали вставьте шестигранник через отверстие в верхней поперечине рамки радиатора.

Так расположен винт для регулировки света фар по вертикали.

9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

10. При необходимости аналогично отрегулируйте вторую фару.

Регулировка противотуманных фар

1. Световые пучки противотуманных фар регулируют только по высоте. Для доступа к регулировочным винтам на корпусах противотуманных фар предусмотрены отверстия в облицовках противотуманных фар. Вращая регулировочные винты отверткой с крестообразным лезвием, добейтесь, чтобы верхние границы световых пятен находились на линии 4 или чуть ниже её.

Так расположены регулировочный винт А на корпусе противотуманной фары и отверстие Б для регулировки в облицовке фары (вид со снятым подкрылком).

Следует признать, что регулировка фар на Ларгусе считается скрупулёзной и немного нудной процедурой. Но, несмотря на это, она крайне необходима, поскольку от того, насколько хорошо настроено освещение, зависит безопасность автовладельца и его пассажиров. Если во время движения водители других транспортных средств сигнализируют миганиями своей головной оптики, сообщая таким образом, что их слепят, то корректировка фар просто неизбежна.

На дороге нужно уважать не только себя, но и окружающих участников движения

Какие лампы используются

Прежде чем разбираться, как поменять лампочку на Ларгусе, определимся, какие осветительные приборы в фарах этого автомобиля используются. В блок-фарах головного света Ларгуса установлены всего три лампы:

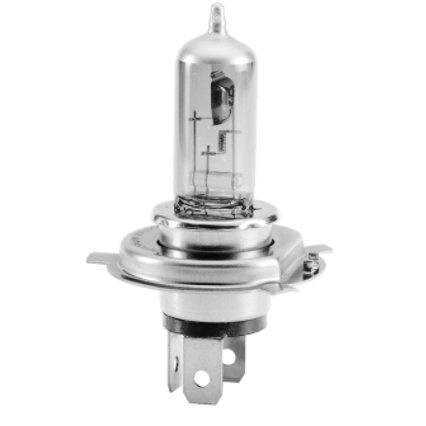

Ближний/дальний свет. Галогенная двуспиральная с цоколем H4. Мощность спиралей, соответственно, 55 и 60 Вт.

Лампа дальнего и ближнего света на Ларгус

Габаритные огни. Накаливания с цоколем W5W. Мощность 5 Вт.

Лампа переднего габаритного света Лада Ларгус

Указатель поворота. Накаливания с баллоном оранжевого цвета с цоколем типа PY21W. Мощность 21 Вт.

Лампа переднего указателя поворотов Лада Ларгус

Ближе к борту стоит лампочка указателя поворота, по центру располагается прибор, отвечающий за дальний и ближний свет, под ним лампочка габаритных огней.

Итак, с типами ламп мы разобрались. За ближний и дальний свет отвечает лампочка с цоколем H4. Осталось решить, какую выбрать, ведь ассортимент лампочек с таким цоколем на современном рынке довольно широк.

Но по какому критерию выбирать? Цена? Качество света? Срок службы? Цветовая температура? Все эти параметры важны для любой лампочки, но, увы, они нередко исключают друг друга – дешевое не может быть качественным, и наоборот. Значит, будем выбирать по соотношению цена/качество и своим финансовым возможностям, ориентируясь на бренд.

По оценкам независимых экспертов компании по соотношению цена/качество лампы распределились следующим образом:

Bosch;
Osram;
Philips;
Narva;
«Маяк».

Конечно, приведенный рейтинг не говорит о том, что нужно брать только Bosch. Продукция этого производителя довольно дорогая, хотя и обладает самыми высокими характеристиками.

Отечественные лампы «Маяк», к примеру, уступают Bosch по многим параметрам, но гораздо дешевле последних.

Таким образом, выбор будет зависеть не только от желания получить самое лучшее, но и от материальных возможностей.

Важно! Чтобы не приобрести вместо Bosch или Narva китайскую подделку, покупать лампочки будем только в специализированных магазинах. А тот факт, что такой же световой прибор на ближайшем рынке стоит вдвое дешевле, должен не радовать, а настораживать

Установка противотуманных фар Лада Ларгус

Первым делом надо купить сами противотуманные фары, монтажный комплект для их подключения (или же можно все собрать отдельно), а также заглушки бампера с отверстиями под ПТФ.

Заглушки под ПТФ можно заказать с помощью следующих артикулов:

8450000250 — правая 8450000251 — левая

1. Открываем капот и отсоединяем минусовую клемму от аккумулятора.

2. Демонтируем передний бампер. Как это делается мы подробно рассказывали в статье «Снятие и установка переднего бампера Лада Ларгус«.

3. Вынимаем заглушки ПТС из бампера и устанавливаем на их место заглушки с отверстиями под ПТФ.

4. Устанавливаем на бампер обе ПТФ, фиксируя их винтами. Винты можно заказать с помощью артикула 8450000309. Их надо по 3 штуки на каждую фару.

5. Проводку закрепляем к кузову с помощью пластиковых стяжек. Сам провод желательно уложить в специальную гофру. Желательно купить еще два разъема под ПТФ.

Покупается это все в магазине запчастей или же по артикулу Cargen AX363. Если совсем ничего не найдется, то просто обрезаем фишку с туманки подключаем напрямую.

6. Минусовой контакт от ПТФ прикручиваем к кузову автомобиля.

7. Подключение ПТФ мы будем делать не от кнопки, а автоматически при включении габаритных огней. Для этого придется чуть больше повозиться, но это я считаю самым эстетичным вариантом, который не требует установки дополнительных клавиш и кнопок в салон и смотрится как будто это сделано с завода.

8. Первым делом открываем крышку монтажного блока предохранителей. Она находится на левом торце приборной панели. И устанавливаем в свободный слот недостающие контакты под предохранитель.

Сюда в разрыв мы поставим силовой провод, чтобы не спалить проводку в случае короткого замыкания.

9. Теперь надо поставить недостающую клемму в фишку штатной проводки. Вот она на фото:

В машинах без ПТФ с завода ее быть не должно. Клемму покупаем в любом автомагазине, зачищаем провод, обжимаем обычными пассатижами и ставим на место до характерного щелчка.

10. Далее этот кабель протягиваем в основном жгуте и заводим под капот. Сделать это не совсем просто, но вполне реально. Прокладываем кабель до монтажного блока под капотом.

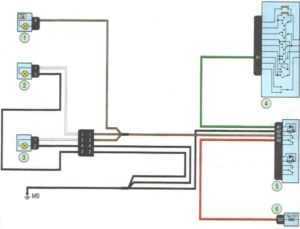

11. В монтажный блок закидываем простое реле на 4 контакта вместе с колодкой. Реле покупается также в магазине запчастей ВАЗ вместе с колодкой. Выглядит вот так:

Стоит рублей 100 в среднем. колодка еще 40 рублей. И подключаем по следующей схеме все выводы:

12. Теперь надо модернизировать ручку включения света. До модернизации все выглядело вот так:

А после перепайки вот так:

По сути мы перепаяли всего 2 провода — желтый и голубой. Выглядит может и не совсем понятно, но ничего сложного нет. Справится даже ребенок при наличии паяльника. Если нет паяльника — идем к соседу/другу/брату/свату и т.д. Хоть у кого-то из перечисленных людей должен быть самый простой паяльник. Если таковых нет — то просто идем в ближайший Фикс прайс и покупаем пальник за 149 рублей там.

13. Собираем все на место и проверяем работоспособность наших противотуманных фар Лада Ларгус. Все должно работать.

Блок-фары

Конструктивно каждая блок-фара универсала «ЛАДА Ларгус» состоит из двух секций. В одной размещаются:

«габаритная» лампа (W5W).
двухнитиевая лампа ближнего и дальнего света (тип Н4);

Рядом находится секция, в которой расположена лампа PY21W указателя поворотов.

Демонтируют блок-фару в том случае, когда она повреждена или ее нужно доработать (тюнинг).

Замена блок-фары

Перед тем как приступить к работам, связанным с заменой блок-фары, необходимо:

Зафиксировать универсал при помощи ручного тормоза.
Вынуть ключ из замка зажигания.
Снять провод «минус» с клеммы аккумуляторной батареи.

Демонтаж блок-фары универсала «ЛАДА Ларгус» начинают, предварительно сняв передний бампер. Эта операция подробно показана на видеостранице:

После этого откроется доступ к элементам крепежа в нижней части корпуса. Далее, необходимо отключить электрические провода:

идущие к лампе типа Н4. Для этого снимают крышку3 и отсоединяют колодки;
снять патроны ламп указателя поворотов 5 и габаритов 7;
достать из корпуса фары исполнительный механизм гидрокорректора фар (при наличии), для чего сдвинуть пыльник 4 вдоль троса и отщелкнуть крепежную защелку.

Это интересно: Как правильно завести автомобиль? 6 подробных инструкций для авто с МКПП и АКПП в различных ситуациях

после этого нужно вывернуть крепежные болты (поз. 1, 3 и 4), расположенные по периметру корпусной детали (2);

выдвинуть корпус блок-фары немного вперед и снять его.

Новая блок-фара устанавливается в обратной последовательности, выдерживая равномерный зазор между корпусом 2 и кузовными деталями.

Регулировка светового потока

После проведения каких-либо работ, связанных с головной оптикой автомобиля «ЛАЛА Ларгус», в обязательном порядке проверяют и регулируют (при необходимости), направление светового потока включенных ламп. Для этого лучше всего обратиться на специализированную СТО, оснащенную специальными приборами и укомплектованную квалифицированными специалистами. Однако, в случае крайней необходимости такую операцию можно осуществить самостоятельно и без наличия необходимых приборов. На практике существует несколько способов проверки и регулировки света фар. С одним из них можно ознакомиться, посмотрев видеоролик:

Замена ламп в блок-фаре

Среди внезапно возникающих неисправностей, с которыми встречаются практически все автовладельцы, одно из первых мест занимает выход из строя источников света головной оптики. К ним относятся лампы:

ближнего/дальнего света;
указателя поворотов;
указателя габаритов.

Все они находятся внутри отдельно взятой фары и поменять их в случае необходимости особого труда не составляет.

Замена лампы ближнего/дальнего света

Меняют лампу ближнего/дальнего света в блок-фаре LADA Largus в следующем порядке:

вынимают защитную крышку;

отключают колодку с проводами;

вытаскивают резиновый уплотнитель;
нажимая на пружинный держатель, выводят его из-под фиксатора;

осторожно отпустив держатель, аккуратно достают сгоревшую лампу. Новую лампу вставляют в отверстие отражателя и закрепляют с помощью штатного крепежа

Затем все снятые детали возвращают на свои места

Новую лампу вставляют в отверстие отражателя и закрепляют с помощью штатного крепежа. Затем все снятые детали возвращают на свои места.

Внимание! В «Ладе Ларгус» используются галогеновые источники света, к стеклянной поверхности которых прикасаться не рекомендуется. Во избежание потемнения колбы при нагреве, их рекомендуется держать за цоколь

Замена лампы указателя поворотов

Для того чтобы сменить неисправную лампу, установленную в отсеке указателя поворотов, необходимо:

аккуратно отжать пластмассовый фиксатор разъема;

Это интересно: Инструкция и 7 полезных советов по замене лампы ближнего света в фарах

отключить разъем с проводами бортовой электросети;

изъять патрон с лампой из гнезда блок-фары, вывернув его по (левая лампа) или против (правая лампа) часовой стрелки;

нажав и вывернув лампу против часовой стрелки, вынимаем ее.

Новая лампа устанавливается в обратной последовательности.

Замена лампы указателя габаритов

Сгоревшая бесцокольная лампочка, установленная в указателе габаритов, меняется следующим образом:

отсоединяют колодку с электрическими проводами от патрона;
проворачивают патрон по (левая лампа) или против (правая лампа) часовой стрелки и вынимают его из корпуса блок-фары;

новую лампу ставят на место сгоревшей.

Патрон возвращают в штатное гнездо, выполнив все операции в обратном порядке.

Что выбрать для замены

Штатная заводская установка — галогенная Н4 лампочка на Ларгусе. Однако современный авторынок предлагает альтернативные варианты для дневной оптики автомобиля. Есть три аналога:

светодиодные;
ксеноновые;
галогенные.

Ксеноновые имеют голубоватое свечение, что неудобно при пасмурной или дождливо-снежной погоде. Галогенные экземпляры светят ярко и тепло. Они относятся к распространенному варианту установки, хотя уступают по мощности другим аналогам. Преимущество светодиодных элементов состоит в том, что они при высокой мощности способны длительное время сохранять энергию.

Лучшие светодиодные противотуманные фары

Универсальные

Osram LEDriving FOG 101 – многофункциональная модель, выполняющая функции в качестве противотуманки, дневного ходового огня и поворотной подсветки в легковушках и грузовиках. Монтируется в посадочное место диаметром в 9 см, в том числе взамен галогенных девайсов.

Устанавливается с помощью оригинального крепления, легко настраивается под нужным углом, управляется с салона «родной» клавишей. В конструкции используются диоды собственной разработки, полимерная линза, алюминиевый корпус.

Достоинства:

характеристики: Н11 / 14 (20) / 12 (24) / Ø90 мм / 15,0…15,2;
линза устойчива к воздействию мороза, воды и камней;
широкое пятно видимости с оптимальными светотеневыми пределами;
полная автономность системы, высокая экономичность;
эффективность отражателя составляет более 95%;
стильный дизайн, долгий срок эксплуатации – примерно 10 тыс. часов.

Недостаток:

слишком мягкое освещение.

По отзывам: пользователи довольны – рекомендуют.

Эффективные

Wesem CDC2 – недорогая практичная модель, состоящая из 3 светодиодов Orsan, черного ударопрочного корпуса, пластиковой линзы, стеклянного рассеивателя, алюминиевого радиатора, проводов и разъемов.

Крепится в штатное место или над (под) бампером кронштейном вверх (вниз) на разные виды транспорта, а также с/х и строительную технику. Пара ПТФ создает световое пятно правильной геометрии на оптимальную дистанцию.

Достоинства:

характеристики: Н11 / 9 / 12 (24) / Ø84 мм / 2,8…3,0;
хорошее светотеневое разделение;
отсутствует ослепление водителей на встречных полосах;
оптимальные мощность и экономичность;
герметичность, симпатичный дизайн, бюджетная цена.

Недостаток:

ограничивает движение по сугробам.

По отзывам: красивый внешний вид, серьезная оптика.

Вывод

Получить дополнительную полезную информацию по озвученной теме можно из видео в этой статье.

Заметка о том, какие лампы освещения установлены в передних фарах Ларгуса; какие из них ближнего/дальнего света, а какие отвечают за габаритные огни. Как самостоятельно поменять лампы. Сколько стоят оригиналы и аналоги в Ярославле

Доброго времени суток будущие и начинающие господа Ларгусоводы!

На Ларгусе часто перегорают лампы ближнего/дальнего света и передних габаритов. По крайней мере я за 70 тысяч поменял уже по пять раз с каждой стороны.

На моей машине были установлены следующие лампы освещения:

1. Ближний/дальний свет: галогенные, фирмы Osram H4 12v 60/55w. (арт.64193). Цена от 109 руб.

Аналогов много. Вот некоторые из них:

370 руб. General Electric (34454)

117 руб. Valeo (032007)

2. Передние габариты: галогенная безцокольная 12V Osram (арт.2825). Цена от 17 руб.

26 руб. Lynx (L12805)

9 руб. Fortluft (2825)

3. Задние габариты: двухконтактная с нитью накаливания, цоколь BAY15D. Маяк 12V P21/5W.

от 56 руб. Fortluft (7528)

Перегорают реже. Менял всего один раз в правом фонаре. Вот так она выглядит:

2. Вынимается колодка с проводами.

3. Снимается резиновая защитная втулка.

4. Лампа прижата П — образным фиксатором. Его нужно отвести в сторону и назад.

5. Вынимаем лампу. Запомните ее ориентацию. Два зубца снизу, один вверху. А если посмотреть на нее со стороны фары, то надпись (маркировка) будет сверху.

6. Устанавливаем новую лампу. Голыми руками ее брать не следует, так как на колбе остаются жирные следы от пор и лампа быстрее выйдет из строя. Это относится ко всем галогенкам. Лучше держать за цоколь или использовать ткань из микроволокна.

7. Сборка осуществляется в обратном порядке. Сначала прижимной фиксатор, затем резиновая втулка и в конце верхняя крышка.

Как заменить передние габариты

Действий здесь немного. Главное добраться до патрона и провернуть его на 90 градусов. Неудобнее всего менять со стороны аккумулятора. Мало места. Если рука большая, то лучше его снять.

Таким образом, порядок действий такой:

Нащупали патрон
Провернули его и вынули
Извлекли лампу
Устанавливать в патрон новую лампу лучше в перчатках
Затем патрон вставляем обратно в фару и проворачиваем его на 90 градусов

Как заменить задние габариты

Менять лампы одно удовольствие. Все что нужно, это снять блок-фару. Она крепится двумя барашками из салона: один вверху под пластмассовой обивкой, другой внизу. Откручиваем их, отводим фару в сторону и отсоединяем колодку с проводами.

Дальше нужно снять защитный кожух. Он держится на трех защелках. Под ним стоят три лампы. Находим лампу габаритов и меняем ее. Действия простые: вставить в патрон и провернуть.
