Замена предохранителя прикуривателя
Казалось бы, что такого в замене предохранителя, вытащил и вставил новый. Ан нет. Вот правильный порядок замены предохранителя:
- Выключить зажигание авто.
- Отсоединить «массу» от аккумулятора машины.
- Аккуратно вытащить перегоревший предохранитель специальными щипцами. Если их нет, то пассатижами (плоскогубцами).
- Новый предохранитель надо ставить такой, чтобы он был рассчитан на такую же силу тока, которая была на старом перегоревшем ПП. Например, на ПП написано 20, это значит, что он выдерживать до 20 Ампер. Если поставить мощнее, то предохранитель то сможет выдержать скачки нагрузок, а вот сам прикуриватель может сгореть. Предохранитель можно вставлять любой стороной.
- Старый сгоревший предохранитель будет со сгоревшей нитью, можно посмотреть и выяснить, в нем ли причина поломки прикуривателя. Также бывает, что причиной может быть не ПП, а оборванный провод. Если предохранитель целый, надо прозвонить проводку мультиметром.
- Закрываем крышку блока.
- Подсоединяем отсоединенный минусовой провод обратно к клемме АКБ.
- Включить зажигание и проверить работоспособность прикуривателя.
Видео: замена предохранителя прикуривателя
Как заменить прикуриватель Нива 21213, 21214.
Видео по замене на автомобиле ЛАДА ГРАНТА
Та же тема с авто Лада Калина
Прикуриватель автомобиля Форд Фокус
Замена ПП на Тойоте
Как проверить предохранители
Комментарии: 25Публикации: 326Регистрация: 04-03-2016
Предохранители Audi А6
В модельный ряд Audi A6 входят следующие серийные модификации: Audi 100 (C2, C3), A6 (C6), A6 Allroad Quattro (C4), S6 (C7), RS 6 (C5). За исключением S6 (C7) и RS 6 (C5), положения предохранителей идентичны в остальных моделях.
Где щит с модулями защиты: внутри машины, с торца торпеды, а также под капотом, справа, ближе к подшивке. В C5 и C7 также установлены два монтажных блока с релейными переключателями. Родное положение под капотом.
Учитывая большое количество предустановленных модулей защиты, для упрощения поиска неисправного предохранителя на обратной стороне пластиковой крышки корпуса нанесено расположение, маркировка, распиновка.
Замена неисправных модулей совсем несложная, задача под силу автомобилисту без опыта ремонта. Будьте предельно внимательны при ремонте, не нарушайте технологию монтажа.
Если у вас возникли проблемы с заменой батарей, обратитесь за помощью к специалисту автосервиса.
13-ти разъемный монтажный блок
Блок включает в себя реле ауди а6 с5, устройства управления и контроля, предохранители, – по одному или группами устройств, работающих от одного отрезка сети. Состав устройств зависит от модели и назначения автомобиля.
- Звук (1)
- активизация генератора, контроль охранной сигнализации (для такси), световые эффекты и охранные системы для специальных машин (2)
- система генерации дополнительной энергии от солнечного света, системы охраны для автомобилей, используемых для перевозки пассажиров и для спецзадач, сирена для авто полиции, сигналы дальним светом на специальных автомобилях (3)
- блокировка стартера, световые сигналы при движении задним ходом (4)
- магнитная муфта и отопитель (5)
- противотуманки, на автомобилях на дизеле – топливный насос (6).
Блоки управления следующих систем:
- рулевое колесо с несколькими функциями (7,
- контроль ламп (9, 10)
- складывание зеркал (11, 12)
- Servotronic (13)
Предохранители систем и функций:
- таксометр, Е-S201 (для авто, задействованных в полиции), реле гидравлического насоса (для модификации Allroad) (14)
- противоугонная сигнализация для таксомоторов, для полицейских авто – В-S202 (16)
- таксометр и противоугонная сигнализация для такси, С-S203для машин, задействованных в полиции, рация для авто спецназначения, противотуманные фары для модификаций, созданных для Канады (17)
- реле накопителя солнечной энергии, световых сигналов для полицейских авто, подключения генератора на машинах спецназначения, противоугонные системы для такси (18).
На всех Ауди А6 одинаково расположено реле стартера ауди а6 с5, — там, где находится гудок и противоугонная система. Это блок с 13 разъемами.
Места расположения блоков предохранителей в ауди а6 с5
. Расположение одинаково для авто данной марки. Если нужно найти реле стартера на Ауди А6 98 года или усилитель тормозов, то их расположение одинаково, за исключением RS6 и Allroad.
Цифра соответствует обозначению на приведенном рисунке.
- блок с тремя разъемами (1)
- восьмиразъемный (2)
- распределительное устройство, реле важных систем (3)
- предохранители (4)
- монтажный тринадцатиразъемный (5)
- в водоотводящем коробе (6).
Следить за состоянием предохранителей под силу любому автовладельцу
Для этого не требуются навыки монтажа, главное – делать все по правилам и соблюдать меры предосторожности
- внутри авто со стороны салона
- на торпеде
- под капотом справа (для стандартного расположения руля).
Монтажный блок в моторном отсеке
Если перестал работать топливный насос — первым делом следует проверить его предохранитель. Для этого необходимо открыть капот Ауди 80 б3 и посмотреть в нишу возле лобового стекла с водительской стороны. В этом месте находится блок предохранителей ауди 80, реле и диагностический разъем для подключения машины к компьютеру.
Полезная статья:
Регулируем ручник автомобиля Ауди 80 Б3 на дисках или барабанах
У audi 80 до 91 года предохранитель топливного насоса находится под номером 13 в верхнем ряду, его номинал — 15 ампер. Всего в блоке находится 21 элемент (у моделей с дизельным двигателем из 22), также в монтажной схеме присутствуют дополнительные предохранители, используемые в зависимости от модификации и комплектации авто.
Дополнительно в монтажном блоке находятся следующие реле:
- реле бензонасоса;
- реле на противотуманные фары и задние габариты (если в комплектации отсутствуют, тогда на этом месте установлена перемычка);
- реле стартера;
- реле клаксона;
- реле поворотов;
- реле климат-контроля;
- реле дворников;
- реле омывателя фар, вентилятора, охранной системы и пр.
На крышке монтажного блока расположена схема элементов, также расшифровка есть в руководстве по эксплуатации автомобиля ауди 80 b3.
У марки ауди 80 б4 расположение монтажного блока полностью аналогично, за исключением общего количества элементов и их назначения. Так, топливный насос у б4 подключен к элементу №12, и расположение реле также отличается от модели б3.
При возникновении неисправностей с электрооборудованием следует сперва проверять целостность предохранителей, расположенных в моторном отсеке автомобиля. Даже если перестал работать спидометр, то с хорошей долей вероятности причина может скрываться в предохранителях, заметить их целостность значительно проще, чем разбирать панель приборов и проверять непосредственно её элементы на неисправность.
Опытные водители используют предохранитель, отвечающий за работу топливного насоса, следующим образом: часто зимой безуспешные попытки запустить двигатель приводят к тому, что свечи «заливает» бензином, в результате чего завести автомобиль не получается. Для просушки свечей достаточно вытащить предохранитель насоса из блока и несколько секунд покрутить двигатель стартером — подача топлива прекратится, и за счёт вентиляции они высохнут довольно быстро.
Где находятся предохранители на audi a62001г. Блог, факты, видео
Фото
Блок предохранителей Audi A6 C6
Видео
Audi A 6. Где находятся предохранители? Ауди А6 С7 Audi A 6 C7 Почему не работает прикуриватель сзади у пассажиров? где находится предохранитель?
Перечень предохранителей Audi A 6 (C6) с Загрузка. Пожалуйста, подождите Покатушки на Ауди audi DMCUNMOR.RU с ветерком по ночному городу. Ребята где скачать мелодию черный бумер в исполнении Сереги?
Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Водительскую дверь распахиваешь и с торца торпеды есть лючек… Вот там эта требуха и спрятана. Световые и звуковые приборы. Главная Услуги СТАТЬИ Контакты. Поэтому опишем процесс замены на блоке, находящемся с левой стороны приборной панели.
Данный отчет, не несет в себе какой то уникальной информации, все подобно уже ранее представлено на сайте в виде отдельных отчетов, это просто история. Шатун поршня в двигателе внутреннего сгорания играет очень важную роль, он является соединяющим звеном цепочки: поршень — коленчатый вал. В автомобиле каждый электрический прибор потребляет определенный ток, под этот ток рассчитано сечения провода питающего этот потребитель.
Но не что не вечно в этой жизни, со временем где то может испортится изоляция проводов или выйти из строя сам электро потребитель, в результате у нас может возникнуть нагрузка сверх нормы или короткое замыкание. В итоге по проводам побежит ток превышающий допустимый. В лучшем случае у нас оплавится часть проводки, в худшем случае мы лишимся автомобиля. Что бы не допустить этого в автомобиле устанавливаются предохранители, которые рассчитаны на максимально допустимый ток приборов, при превышении которого, предохранитель перегорает, обесточив неисправный участок цепи.
В автомобиле все участки защищены предохранителями , за исключением следующих цепей: между аккумулятором, генератором, стартером и замком зажигания. Если у вас отказал какой-либо электро потребитель, скорее всего, перегорел предохранитель, чтобы не перебирать все предохранители, можно воспользоваться следующим перечнем. Слева написан номер предохранителя, его мощность в амперах и его потребитель.
Номинал предохранителя можно отличить по его цвету: Предохранители следует устанавливать строго по номиналу. Если вы поменяли предохранитель, а он снова перегорел, то причину в этом случае нужно искать, либо в неисправном потребители, либо в проводке. Как правило, эти предохранители самовостонавливающиеся, то есть если произошла какая-то перегрузка, то этот предохранитель разрывает цепь, через некоторое время, когда элемент в предохранители остынет, он восстанавливает цепочку.
Если у вас возникли вопросы или имеются предложения по данной статье. Добро пожаловать на форум. Главная Карта сайта Шинный калькулятор Форум Новости Обратная связь. Лампы освещения номерного знака, бардачка, двигательного отсека, панели регулировки температуры, пепельницы и приборного щитка Часы, лампы для чтения карт, лампа освещения багажника, зажигалка, лампы освещения салона, лампы на козырьке, бортовой компьютер, регуляторы зеркал заднего вида, программируемые регуляторы сидений Стеклоочистители, указатели поворотов, вентилятор охлаждения, обогреватели разбрызгивателей, датчик температуры масла коробки передач Фонари заднего хода, стеклоотмыватели, круиз-контроль, блокировка дифференциала, многофункциональный датчик, датчик спидометра, водяной фильтр, автоматическая коробка передач.
Почему горят предохранители
Частый претендент на замену — предохранитель прикуривателя. Находится он в блоке, расположенном в моторном отсеке, и дополнительно отвечает за работу аудиосистемы, бортового компьютера, освещения салона и багажника, подсветку зеркальца в козырьке. Подключение к прикуривателю мощного компрессора для накачки шин, инвертора либо другого оборудования с высоким потреблением тока часто приводит к выходу предохранителя из строя. Не рекомендуется заменять его элементами с другим номиналом, так как это может привести к неисправности электропроводки. А её ремонт значительно дороже, чем стоимость предохранителя.
Установка ламп большой мощности также может стать причиной перегорания предохранителя. Также мощные лампы сильно нагреваются, что негативно сказывается на отражателе и стекле (особенно если они выполнены из пластика). Пластиковое стекло блок-фаре в результате нагрева хуже начинает пропускать свет, что отрицательно сказывается на работе фар. Постоянно выходящие из строя предохранители могут стать причиной полной пропажи головного света, что делает эксплуатацию машины невозможной. Максимально разрешённая мощность лампочек указана в руководстве по эксплуатации и на фарах автомобиля.
Превышение номинальной нагрузки на предохранители, некачественная изоляция — все это легко может стать причиной их перегорания. Не рекомендуется заменять сгоревшие элементы проволочками, монетками или устанавливать элементы большего номинала — это может привести к возгоранию электропроводки.
Схема предохранителей Audi A6 2008-2011
Предохранителями прикуривателя (розетки) в Audi A6 являются предохранители A2 (передняя зажигалка), A4 (розетка центральной консоли) в блоке предохранителей правой панели приборов и A5 (розетка электропитания багажника) A12 (прикуриватель сзади) в предохранителе багажника. коробка.

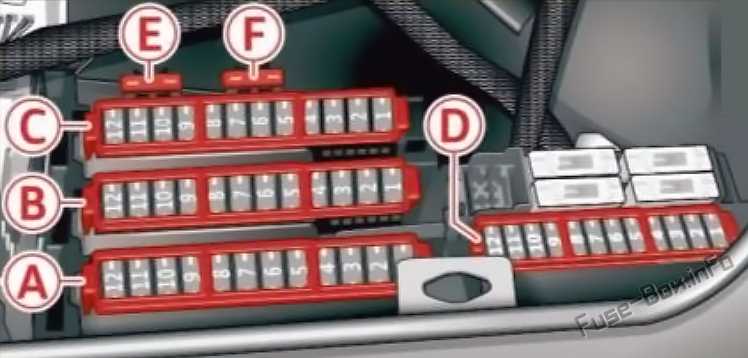

Пассажирский отсек
На каждой стороне приборной панели есть два блока предохранителей
Осторожно приподнимите лицевую крышку с панели приборов, используя ключ зажигания или отвертку
Блок предохранителей расположен за панелью с правой стороны багажника.
Левая панель приборов Блок предохранителей

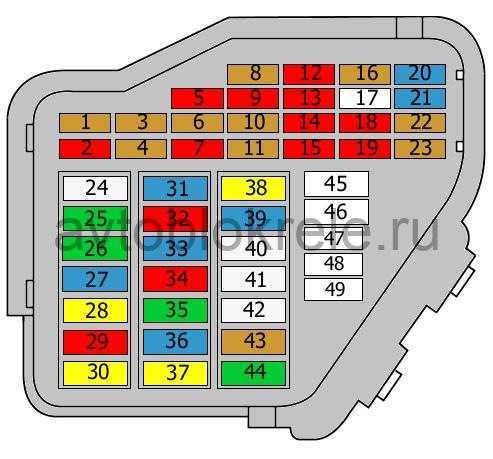

Назначение предохранителей на приборной панели (со стороны водителя)
| № | Описание | Ампер |
|---|---|---|
| 1 | Не используется | – |
| 2 | Не используется | – |
| 3 | Управление двигателем | 5 |
| 4 | Датчик уровня масла | 5 |
| 5 | Климат-контроль, система контроля давления в шинах | 5 |
| 6 | Электронная программа стабилизации (ESP), датчик сцепления | 5 |
| 7 | Диагностический разъем | 5 |
| 8 | Блок управления HomeLink | 5 |
| 9 | Автоматическое затемнение внутреннего зеркала | 5 |
| 10 | Адаптивный круиз-контроль | 5 |
| 11 | Не используется | – |
| 12 | Диагностический разъем | 10 |
| 13 | Модуль переключателя рулевой колонки | 10 |
| 14 | 2008: выключатель стоп-сигнала2009-2011: не используется | 5 |
| 15 | Комбинация приборов, модуль управления Gateway | 10 |
| 16 | Телефон, сотовый телефон | 10 |
| 17 | Программа электронной стабилизации (ESP) | 10 |
| 18 | Фара электронная, левая | 5 |
| 19 | Датчик дождя | 5 |
| 20 | Подогрев форсунок омывателя | 5 |
| 21 | Регулировка сиденья (водитель) | 10 |
| 22 | MMI дисплей | 5 |
| 23 | Электромеханический стояночный тормоз | 5 |
| 24 | Не используется | – |
| 25 | Не используется | – |
| 26 | Не используется | – |
| 27 | Не используется | – |
| 28 | Не используется | – |
| 29 | Не используется | – |
| 30 | Не используется | – |
| 31 | Выключатель фонаря заднего хода, коробка передач, компоненты двигателя | 15 |
| 32 | Интеллектуальный силовой модуль водителя (подсветка ног и передние фары, клаксон, система стеклоочистителей, электрически регулируемый руль) | 30 |
| 33 | Интеллектуальный блок питания драйвера (подсветка слева) | 25 |
| 34 | Интеллектуальный блок питания драйвера (подсветка справа) | 25 |
| 35 | Не используется | |
| 36 | Система омывания фар | 30 |
| 37 | Программа электронной стабилизации (ESP) | 25 |
| 38 | Система стеклоочистителей | 30 |
| 39 | Модуль управления дверью слева | 15 |
| 40 | рожок | 25 |
| 41 | Вентилятор отопителя | 40 |
| 42 | Блок управления электронным замком зажигания / электрически регулируемый руль | 30 |
| 43 | Задний стеклоочиститель (Avant) | 15 |
| 44 | Стеклоподъемник (левый) | 35 |
Правая панель приборов Блок предохранителей
Назначение предохранителей на приборной панели (со стороны пассажира)
| № | Описание | Ампер |
|---|---|---|
| Держатель предохранителя A (черный) | ||
| A1 | Модуль управления Advanced Key | 15 |
| A2 | Прикуриватель спереди | 20 |
| A3 | Система контроля давления в шинах | 5 |
| A4 | Передняя электрическая розетка (центральная консоль) | 20 |
| A5 | Интеллектуальный силовой модуль пассажира (замок с перчаточным ящиком) | 15 |
| A6 | Модуль управления дверью справа | 15 |
| A7 | Люк в крыше | 20 |
| A8 | A / C контроль | 10 |
| A9 | Подогрев сидений спереди | 30 |
| A10 | 2008: MMI, Антенный усилитель (10А); 2009-2011: MMI (7.5A) | 10 / 7,5 |
| A11 | Регулировка сиденья (пассажир) | 10 |
| A12 | связь | 5 |
| Держатель предохранителя B (коричневый) | ||
| B1 | Электрический топливный насос | 20/30 |
| Би 2 | Адаптивная пневматическая подвеска | 15 |
| B3 | Лейн ассистент | 10 |
| B4 | 2008: не используется; 2009-2011: Audi Side Assist | 5 |
| B5 | Адаптивная пневматическая подвеска | 5 |
| B6 | Автоматическая коробка передач переключения передач / выключатель сцепления | 5 |
| B7 | Акустическая система парковки | 5 |
| B8 | Модуль управления шлюзом | 5 |
| B9 | Автоматическая регулировка угла наклона фар (дополнительный дальний свет), электронная фара, правая сторона | 5 |
| B10 | Воздушная подушка | 5 |
| B11 | Подогрев задних сидений | 5 |
| B12 | телефон | 5 |

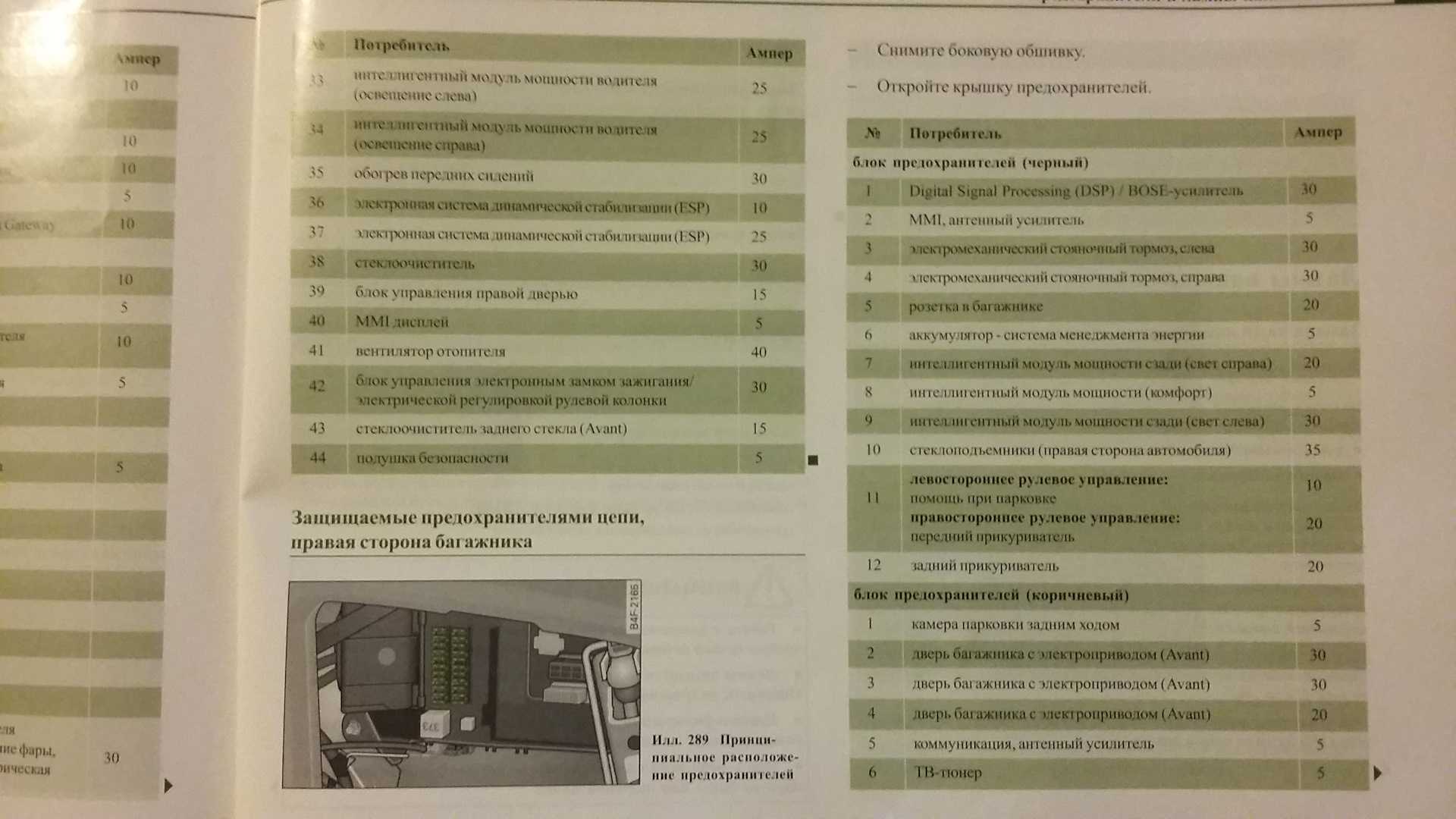

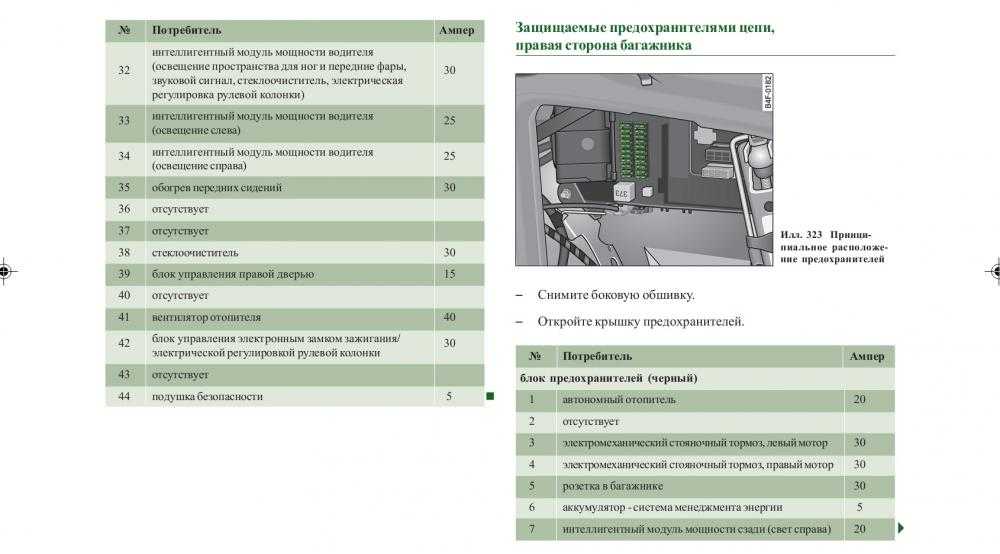

Блок предохранителей в багажном отделении
Назначение предохранителей в багажнике
| № | Описание | Ампер |
|---|---|---|
| Держатель предохранителя A (черный) | ||
| A1 | Цифровая обработка сигналов (DSP) / усилитель BOSE | 30 |
| A2 | Связь, Антенный усилитель | 5 |
| A3 | Электромеханический стояночный тормоз, левый | 30 |
| A4 | Электромеханический стояночный тормоз, правый | 30 |
| A5 | Розетка питания багажного отделения | 20 |
| A6 | Управление энергией батареи | 5 |
| A7 | Интеллектуальный силовой модуль сзади (подсветка справа) | 20 |
| A8 | Интеллектуальный силовой модуль (комфорт) | 5 |
| A9 | Интеллектуальный силовой модуль сзади (подсветка слева) | 30 |
| A10 | Стеклоподъемник (правая сторона) | 35 |
| A11 | Акустическая система парковки | 5 |
| A12 | Прикуриватель сзади | 20 |
| Держатель предохранителя B (коричневый) | ||
| B1 | Вид сзади | 5 |
| Би 2 | Электрическая задняя крышка (Avant) | 30 |
| B3 | Электрическая задняя крышка (Avant) | 30 |
| B4 | Электрическая задняя крышка (Avant) | 20 |
| B5 | Связь, Антенный усилитель | 5 |
| B6 | Не используется | 5 |
| B7 | MMI | 5 |
| B8 | Не используется | – |
| B9 | Цифровой тюнер | 5 |
| B10 | Не используется | – |
| B11 | Не используется | – |
| B12 | Не используется | – |
Правый салонный блок предохранителей
Правый салонный блок расположен в торце приборной панели со стороны пассажира. Для доступа к предохоранителям аккуратно подденьте и уберите защитную крышку.
Фото блока предохранителей в салоне с правой стороны Audi A6 C6 Схема предохранителей в салоне с правой стороны
| № на схеме | Номинал предохранителя | Защищаемая цепь |
|---|---|---|
| Черный блок | ||
| 1 | 15 А | Модуль (блок) управления Advanced key |
| 2 | 20 А | Передний прикуриватель |
| 3 | 5 А | Датчики (система) контроля давления в шинах |
| 4 | 20 А | до 2008.: Пусто (Резерв) 2009-2011: Передняя розетка |
| 5 | 15 А | Интеллектуальный модуль мощности переднего пассажира (открытие бардачка (вещевого ящика)) |
| 6 | 15 А | Панель (блок) управления правой дверью |
| 7 | 20 А | Электрический привод панели люка крыши |
| 8 | 10 А | ЭБУ Кондиционера (A/C) |
| 9 | 30 А | Подогрев передних сидений (водителя и пассажира) |
| 10 | 5 А / 10 А | (MMI) Система упр-ия многофункциональным дисплеем (коммуникация) |
| 11 | 15 А | Система упр-ия Подвеской (регулировка дорожного просвета) |
| 12 | 5 А | Коммуникация: Могнитола (аудиосистема) |
| Коричневый блок предохранителей | ||
| 1 | 20 А | Бензонсаос (топливный насос) с электрическим приводом |
| 2 | 15 А | до 2008.: Пусто (Резерв) 2009-2011: Адаптивная пневмоподвеска |
| 3 | — | 2008 г.в.:Пусто (Резерв) 2009-2011 г.в.: Audi Lane Assist — Блок контроля полосы движения |
| 4 | 5 А | 2008 г.в.: Пусто (Резерв) 2009-2011 г.в.: Audi side assist — датчик контроля слепых зон (перестроение) |
| 5 | 5 А | Система упр-ия Подвеской (регулировка дорожного просвета) |
| 6 | 5 А | Переключатель (кулиса) автоматической коробки передач (АКПП) / датчик (выключатель) сцепления |
| 7 | 5 А | Модуль управления системой помощи при Парковке plus (parking system) (Акустическая) |
| 8 | 5 А | Модуль (блок) управления Gateway |
| 9 | 5 А | Электроника правой фары : регулятор угла наклона фары (регулировка фар), дополнительный свет фонаря (вспомогательный) |
| 10 | 5 А | (Аirbag) Подушка безопасности |
| 11 | 5 А | Подогрев задних сидений |
| 12 | 5 А | Пусто (Резерв) |
Какой предохранитель отвечает за прикуриватель?
Такой устройство, как прикуриватель часто выходит из строя, вернее не само устройство, а его предохранитель, защищающее от попадания превышенного напряжения на (в данном случае) прикуриватель.
Прикуриватель на Нива Шевроле
Сгорание предохранителя происходит из-за, например, подсоединения замкнутого электрического насоса. Было однажды такое, что знакомый купил в местном магазине автозапчастей электрический насос автомобильный, привез его на работу и, решили испробовать, подкачать колеса. После подсоединения к прикуривателю предохранитель сразу же выбивало. Затем, один желающий решил испробовать на своем авто, и на его машине также сгорел предохранитель. Стали читать книжку от насоса, было написано: «Сделано в СЩА» (через букву Щ:)). Посмеялись и он повез на замену. Оказалось насос был замкнут.
Предохранитель прикуривателя, в основном, сгорает от подключения других устройств, сейчас их великое множество: видеорегистраторы, антирадары, FM-модуляторы, зарядные устройства и т.д. Причиной временной неисправности прикуривателя (сгоревший ПП) является некачественное электронное устройство из-за которых скачет напряжение. Возможно и сгорание самого прикуривателя, а не только предохранителя.
Подключенные ноутбуки, электрочайники, внешние радио и магнитолы еще быстрее приводя к сгоранию предохранителя, так как эти устройства имеют свои преобразователи напряжения.
В зависимости от марки и модели автомобиля, предохранитель может быть общим с магнитолой, а может быть конкретным для прикуривателя.
