Hyundai sonata tagaz (sonata 4 / 5)

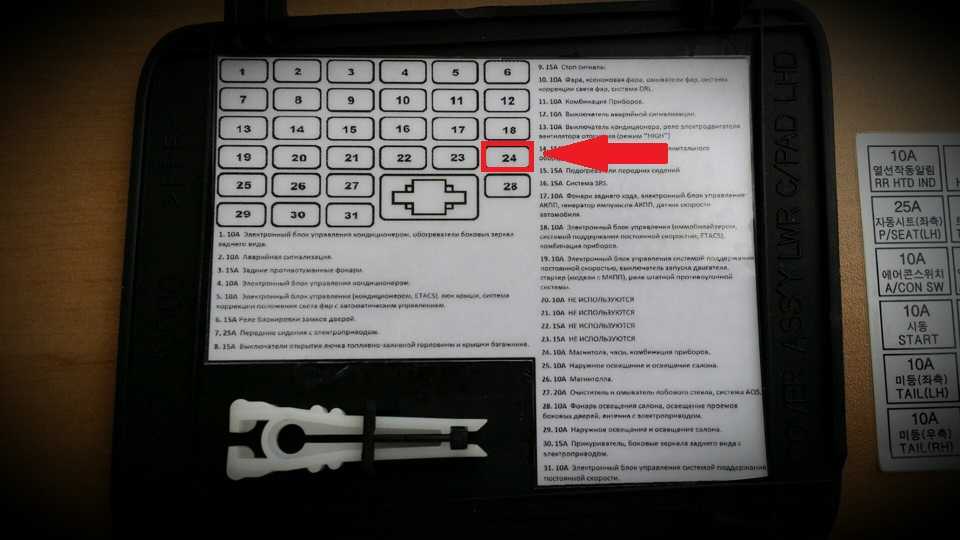

Схема блока предохранителей хендай соната тагаз (4/5)

Описание

A/CON	10А Кондиционер
ETACS	10А ETACS, Система доступа без ключа, Система дверного замка
DR LOCK	15А Электрический дверной замок
P/SEAT	25А Сиденье с электроприводом
T/LID OPEN	15А Выносная крышка багажника
STOP LP	15А Стоп-сигналы
H/LP	10А Передняя фара
A/BAG IND	10А Воздушная подушка
T/SIG	10А Указатели поворота
A/CON SW	10А Кондиционер
ACC SOCKET	15А Розетка
S/HTR	15А Подогрев сиденья
A/BAG	15А Воздушная подушка
B/UP	10А Фонари заднего хода
CLUSTER	10А Кластер приборов, комбинированный фонарь
START	10А Запуск двигателя
SP1	15А Запасной предохранитель
SP2	15А Запасной предохранитель
P/SEAT (RH)	25А Сиденье с электроприводом
SP4	15А Запасной предохранитель
D/CLOCK	10А Цифровые часы
TAIL(LH)	10А Габаритные огни, огни номерного знака, задние фонари — левая сторона
AUDIO	10А Аудио система
WIPER	20А Стеклоочиститель
ROOM LP	10А Освещение салоне, сигнальные лампы передней двери
TAIL(RH)	10А Габаритные огни, огни номерного знака, задние фонари — правая сторона
C/LIGHTER	15А Предохранитель прикуривателя Хендай Соната Тагаз (4/5)
EPS	10А Электро снабжение

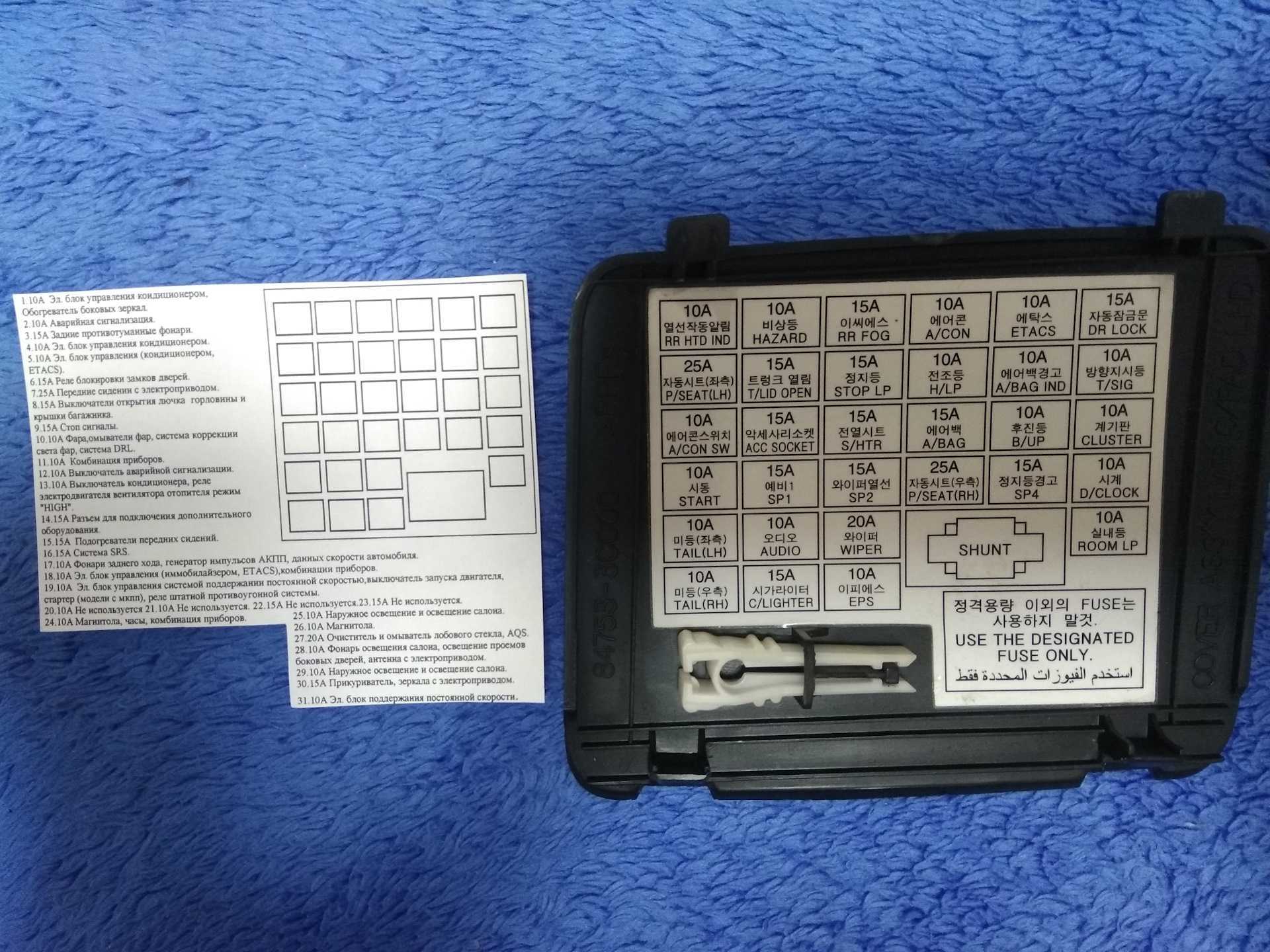

Реле в салоне размещены с обратной стороны блока предохранителей.

Описание предохранителей на автомобиле Mazda 6: расположение, схема, цена

В Мазда 6, независимо от поколения GG, GH, GJ, предустановлены предохранители ножевого типа с плавильным элементом по центру.

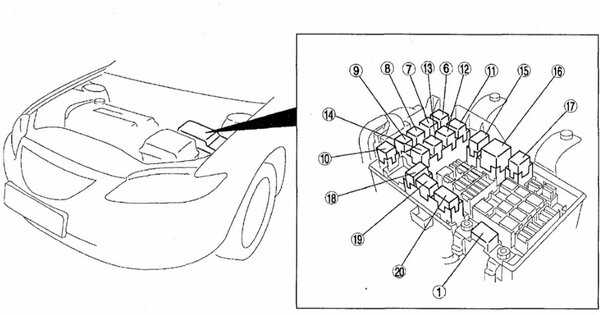

Схема расположения реле – прерывателей

Обозначения	Какой за что отвечает / что обеспечивает
K 1	Электрический вентилятор системы кондиционирования
K 2	Муфта компрессора
K 3	Зарезервировано
K 4	Реле стартера
K 5	Зарезервировано
K 6	Электронный блок управления двигателем
K 7	Противотуманные фары
K 8	Сигнал
K 9	Обогрев заднего стекла
K 10	Цепь электрического питания
K 11	Топливный насос (бензонасос)
K 12	Зарезервировано
K 13	Зарезервировано
K 14	Омыватель фар

Схема установки предохранителей Mazda 6

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 30	Сигнал
F (Ф-2) / 60	Зарезервировано
F (Ф-3) / 30	На омыватель фар
F (Ф-4) / 30	Бензонасос
F (Ф-5) / 70	Система кондиционирования
F (Ф-6) / 20	Генератор
F (Ф-7) / 20	Зарезервировано
F (Ф-8) / 30	Зарезервировано
F (Ф-9) / 40	ЭБУ
F (Ф-10) / 30	Центральный замок
F (Ф-11) / 40	ЭБУ
F (Ф-12) / 30	Штатный прикуриватель
F (Ф-13) / 40	Модуль омывателя фар
F (Ф-14) / 40	Резервация
F (Ф-15) / 30	Ближнего света
F (Ф-16) / 20	Модуль омывателя лобового стекла
F (Ф-17) / 20	Обогрев заднего стекла
F (Ф-18) / 20	Зарезервировано
F (Ф-19) / 30	Система курсовой устойчивости (дополнительно)
F (Ф-20) / 25	Противотуманные фары
F (Ф-21) / 25	Электрический вентилятор системы охлаждения двигателя
F (Ф-22) / 25	Насос гидравлического усилителя
F (Ф-23) / 30	Цепи питания: диагностический разъем, аварийка, стеклоочиститель спереди, на омыватель стекла, центральный замок, на габариты
F (Ф-24) / 30	Фары
F (Ф-25) / 30	Электрическая цепь РТС
F (Ф-26) / 30	Зарезервировано
F (Ф-27) / 30	ABS, система курсовой устойчивости
F (Ф-28) / 30	АБС дополнительно
F (Ф-29) / 30	Электронный блок управления двигателем
F (Ф-30) / 30	Зарезервировано
F (Ф-31) / 30	Замок зажигания, стартер, дополнительная цепь питания
F (Ф-32) / 20	Втягивающее реле стартера
F (Ф-33) / 30	Вспомогательная цепь питания, зажигание
F (Ф-34) / 30	Зарезервировано
F (Ф-35) / 30	Система кондиционирования
F (Ф-36) / 30	Зарезервировано

Предохранители Mazda 6

Реле – коммутаторы, предохранители на Мазда 6 установлены по образу и подобию предыдущих модификаций. Основной блок расположен в салоне. В зависимости от года выпуска машины место установки меняется:

• до рестайлинговая версия (2003 – 2010, 2012 – наст.): слева от центрального канала торпеды
• Рестайлинг (2010 — 2012): между передними креслами, слева от пассажирского.

Где находится дополнительный блок: монтажный блок с силовыми реле – коммутаторами расположен в моторном отсеке, ближе к жабо. Предохранители Мазда 6 упакованы в пластиковый корпус, сверху закрыты крышкой с целью предотвращения проникновения влаги внутрь.

Процесс замены модулей монтажного блока вовсе не сложный, но мастеру нужно быть внимательным при установке. Несоответствие величины ампеража модуля способствует перегреву оборудования, преждевременному его выходу из строя.

Замена предохранителя Мазда 6 GJ

Данный фотоотчет показывает как происходит замена предохранителей на Мазда 6 2021 года (третьего поколения GJ). Инструкция может быть полезной и владельцам таких автомобилей Мазда, как: Mazda 2, Mazda 3, Mazda 5, CX-3, CX-5, CX-7 и CX-9. Поменять предохранители своими руками вовсе несложно.

На Mazda 6 третьего поколения устанавливаются плоские низкопрофильные предохранители сравнительно нового образца. Также для замены понадобятся щипцы, их часто можно обнаружить под крышкой блока предохранителей. Если их нет, можно обойтись маленькими иглогубцами с резиновыми ручками.

Предохранители находятся в двух блоках — под капотом и в салоне. Подкапотный блок предохранителей расположен позади корпуса воздушного фильтра, возле АКБ. Предохранители в салоне спрятаны возле места водителя под приборной панелью слева.

Блок предохранителей и реле №2 расположенный под капотом Рено Логан 2

Блок №2 расположен под капотом автомобиля слева по ходу автомобиля рядом с левым крылом. Доступ к блоку прост и удобен. Для доступа к предохранителям и реле данного блока нужно просто снять защитную пластиковую крышку, отжав фиксаторы и потянув крышку вверх.

Таблица с описанием назначения предохранителей и реле в блоке №2

№	Сила тока, А	Цвет пр-ля	Наименование потребителя
1	40	оранжевый	Правый элемент обогрева ветрового стекла, реле R7
2	40	оранжевый	Левый элемент обогрева ветрового стекла, реле R6
3	50	красный	ЭБУ ABS и ESP
4	60	зеленый	Питание через систему электронной блокировки запуска двигателя цепей питания предохранителей блока №1: 1, 2, 10, 17, 23,  24, 25, 26, 27, 28, 29, 30, 31, 37, 38, 39, 40, 47.
5	60	зеленый	Питание цепей предохранителей блока №1: 20, 32, 33, 34, 35, 36, 43, 48.
6	25	белый(бежевый)	ЭБУ ABS и ESP
7	15	синий	Передние противотуманный фары
8	30	зеленый	Реле и цепи питания обогрева заднего стекла в блоке №1
9	7,5	коричневый	датчик силы тока АКБ (в модификации с управлением потребления электроэнергии)
10	15/25	синий/белый	Компрессор кондиционера / электровентилятор системы охлаждения двигателя (в варианте без кондиционера)
11	15	синий	ЭБУ АКПП
12	25	белый(бежевый)	Главное реле электронной системы управления двигателем – R5, реле топливного насоса R3, топливный насос, датчик уровня топлива, катушка зажигания (двигатель 1,6 16V К4М), реле компрессора кондиционер R4, цепь предохранителя 19, электронный блок управления двигателем
13	30	зеленый	Стартер через реле стартера
14	40	оранжевый	реле электровентилятора охлаждения двигателя
15	–	–	Резерв
16	–	–	Резерв
17	20	желтый	предохранитель датчика и топливного насоса (в модификации с двигателями (К9К612, 626, 628)
18	–	–	Резерв
19	15/20	Синий/желтый	Защита цепей двигателя (15А в модификации и бензин и дизель кроме Евро 6, 20А дизель Евро 6)
20	–	–	Резерв
21	–	–	Резерв
22	–	–	Резерв
R1	–	Синий	Реле розетки дополнительного оборудования
R2	–	–	Резерв
R3	–	Синий	Реле топливного насоса
R4	–	Синий	Реле компрессора кондиционера (реле реле первой скорости вентилятора охлаждения двигателя в варианте без кондиционера)
R5	–	Синий	Главное реле электронной системы управления двигателем
R6	–	Синий	Реле левого элемент обогрева ветрового стекла
R7	–	Синий	Реле правого элемента обогрева ветрового стекла
D1	–	–	Диод компрессора кондиционера
D2	–	–	Диод электровентилятора системы охлаждения двигателя

Блок в салоне

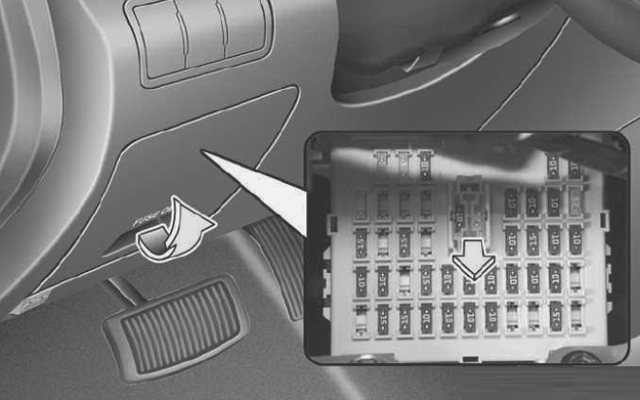

Расположен под панелью приборов за защитной крышкой.

Пример обозначения с крышки блока

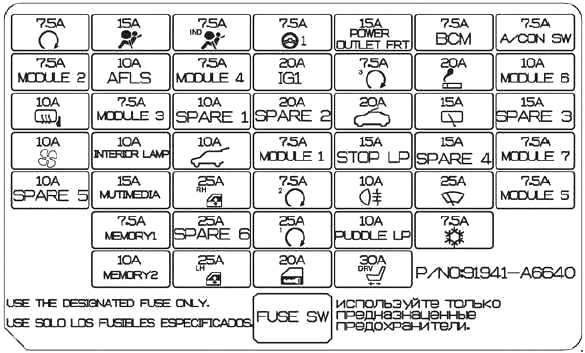

Обозначение предохранителей

p, blockquote 10,0,0,0,0 —>

START	7,5А Без системы Smart Key: Блок реле ICM (Реле сигнализации), С системой Smart Key: Переключатель режимов работы АКП, ECM, Блок предохранителей и реле E/R (Реле Start 1), Модуль управления системой Smart Key
A/BAG	15А Модуль управления системой пассивной безопасности SRS, Датчик классификации пассажира по массе
A/BAG IND	7,5А Щиток приборов
MDPS	7,5А Модуль управления усилителем рулевого управления EPS
POWER OUTLET	15А Силовой вывод (розетки)
BCM	7,5А Модуль управления системой Smart Key, BCM
A/CON SW	7,5А Модуль управления системой кондиционирования
MODULE 2	7,5А Электро хромное зеркало, Выключатель системы ESC
SPARE 1	Резерв
MODULE 4	7,5А Задний датчик системы помощи при парковке Лев/Прав (Внутр./ Наруж.), Модуль управления системой кондиционирования (Климат контроль), Индикатор положения селектора АКП
IG1	20А Блок предохранителей и реле E/R (Предохранитель — TCU 1, ECU 3, ABS 3)
PDM3	7,5А Модуль управления системой Smart Key
C/LIGHTER	20А Прикуриватель
MODULE 6	10А Переключатель регулировки наружного зеркала, Audio, Модуль головного устройства аудиосистемы и системы навигации, Цифровые часы
HTD MIRR	10А Переключатель регулировки наружного зеркала Водит./Пассажир, Модуль управления системой кондиционирования
MODULE 3	7,5А Аудиосистемы, Модуль системы контроля за давлением в шинах, Цифровые часы, BCM, Щиток приборов, Модуль подогрева водительского и пассажирского сидений
SUNROOF	15А Люк крыши
S/HEATER RR RH	15А Переключатель подогрева заднего сиденья, Правого
BLOWER	10А Модуль управления системой кондиционирования (кондиционер с ручным управлением), ECM/PCM, Резистор вентилятора
I.O.D 1	10А Лампа багажника, Лам индивидуальной подсветки Левая/ Правая, Лампа салона, Лампа верхней консоли, Замок зажигания III. и Переключатель предупредительного сигнализатора открытой двери (Без системы Smart Key)
TRUNK	10А Реле крышки багажника
MODULE 1	7,5А Переключатель коробки передач в режим Sport (АКП), Соленоид ключа (Без системы Smart Key)
S/HEATER RR LH	15А Переключатель подогрева заднего сиденья, Левого
MODULE 7	7,5А Модуль управления системой Smart Key, BCM
I.O.D 2	20А Аудиосистемы, Модуль головного устройства A/V и навигации
P/WDW RH	25А Реле сервопривода стекла, Правого
PDM2	7,5А Модуль управления системой Smart Key, Переключатель кнопки Start Stop
WIPER FRT	25А Блок предохранителей и реле ICM (Реле датчика дождя), Много функциональный переключатель, Электромотор стеклоочистителя, Блок предохранителей и реле E/R (Реле стеклоочистителя)
MODULE 5	7,5А Ионизатор (Климат-контроль), Датчик дождя, Люк крыши
AMP 1	25А AMP (усилитель)
PDM 1	25А Модуль управления системой Smart Key
A/CON	7,5А Модуль управления системой кондиционирования, Блок предохранителей и реле E/R (Реле вентилятора)
I.O.D 4	10А Модуль системы контроля за давлением в шинах, BCM, Фотодатчик автоматического включения головного освещения, Щиток приборов, DLC, Разъем апгрейда распределительного блока, Электро хромное зеркало, Модуль управления системой кондиционирования, Цифровые часы
P/WDW LH	25А Реле сервопривода стекла Левого, Модуль системы безопасности сервопривода стекла
DR LOCK	20А Реле запирания двери, Реле отпирания двери, Блок предохранителей и реле ICM (Реле указателей поворота)
P/SEAT DRV	30А Переключатель ручной регулировки водительского сидения

Замена плавкого предохранителя

1. Если фары или другие электрические узлы не работают, то проверьте плавкие вставки и предохранители. Если любой из элементов перегорел, то его необходимо заменить.

Примечание: перед заменой плавких вставок определите причину электрической перегрузки и выполните необходимый ремонт.

Внимание: запрещается использование проволоки вместо плавких вставок даже для временной установки, так как это может стать причиной возникновения повреждений в электрической системе и привести к пожару. 2

Замена предохранителя или плавкой вставки

2. Замена предохранителя или плавкой вставки.

• а) Перед заменой плавкого предохранителя обязательно выключите целевую электрическую цепь и установите ключ замка зажигания в положение «LOCK».
• б) Снимите крышку с блока с предо-хранителями и определите, какой элемент перегорел.

Примечание: если Вы не уверены в том, перегорел ли рассматриваемый плавкий предохранитель или нет, то замените для контроля подозрительный плавкий предохранитель другим предохранителем, в исправности которого вы уверены.

Таблица. Типы предохранителей.

• в) По таблице нагрузочной мощности на крышке установите номинал перегоревшего предохранителя.
• г) В блоках предохранителей в салоне или моторном отсеке имеются специальные съемники для извлечения предохранителей.
• д) С помощью специального съемника извлеките предохранитель из блока путем вытягивания в прямом направлении на себя.

Примечание: если целевая электрическая цепь не работает и предохранитель не перегорел, то причиной неисправности является что-то другое.

е) Надежно вставьте в зажим новый плавкий предохранитель с такой же характеристикой (номиналом).

Внимание:

• Устанавливайте плавкий предохранитель только с номинальной силой тока в амперах, указанной на крышке блока плавких предохранителей.
• Не используйте плавкий предохранитель с более высоким номиналом тока или какие-либо другие предметы («жучки»), такие как проволока, фольга и т.п., вместо сгоревшего предохранителя или плавкой вставки. Это может стать причиной более серьезного повреждения или пожара.
• Если нет запасного плавкого предохранителя, то в критических ситуациях можно вынуть плавкие предохранители из позиций, которые не являются необходимыми для нормального движения автомобиля (например: «RADIO» или «А/С), и использовать их, если их номинал совпадает с необходимым.
• Если у вас нет предохранителя с номинальным значением, то следует использовать предохранитель с более низким значением, как можно ближе к номинальному.
• Если установленный новый предохранитель через короткое время также перегорает, то это указывает на неисправность в электрической системе.

Примечание: рекомендуется хранить в автомобиле комплект запасных плавких предохранителей.

Блок предохранителей в салоне. А — разъём питания, В — разъём электронного блока управления системой ETACS, С — реле №1 блокировки замков дверей, D — реле №2 блокировки замков дверей, Е — резистор обмотки возбуждения, F — реле задних габаритов, G — реле электродвигателя стеклоподъемников, Н — реле обогревателя заднего стекла и обогревателей боковых зеркал.

Как поменять предохранители Мазда 6

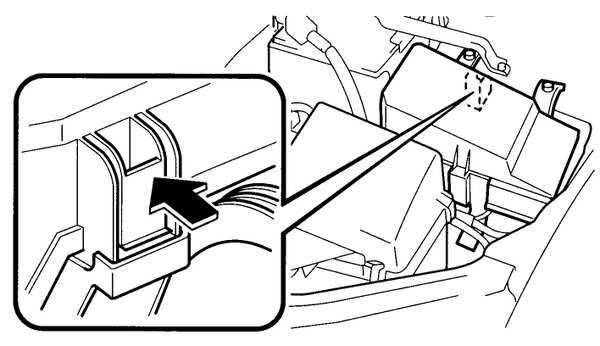

Нужно освободить фиксатор крышки блока предохранителей и снять крышку. С обратной стороны можно обнаружить запасные предохранители, щипцы для замены, и схему расположения предохранителей. Схемы также можно найти в руководстве по ремонту.

Щипцами следует ухватить нужный предохранитель и вытащить его из гнезда. Для проверки можно посмотреть на извлеченную деталь против света. Если нить внутри повреждена — предохранитель сгорел.

Новый предохранитель должен же быть того же номинала (5A, 10A, 15A, 20A, и т.д.), что и сгоревший. Чтобы в этом было легче ориентироваться, предохранители окрашены в разные цвета.

Если проблема с потребителем (фары, эл.стеклоподъемники, освещение салона и другие) не устранилась, возможно имеется короткое замыкание или неисправен сам потребитель электричества.

Процедура демонтажа и замены

Смена компонентов БП не вызовет трудностей у владельцев Мазды. Но как же в случае необходимости осуществить процедуру замены именно БП своими руками? Об этом на примере салонного БП мы расскажем далее:

1. Сначала выключите зажигание и отключите аккумулятор от питания.
2. Найдите место расположения БП. Об этом сказано в начале статьи.
3. Демонтируйте облицовочную защитную накладку БП.
4. Отключите колодки со жгутами, подводящие к БП. при помощи отвертки выкрутите винт, который крепит его. Нажмите на защелку и демонтируйте устройство.
5. Замените БП на новый, а его установку выполните в обратной последовательности.

1. Демонтируйте защитную накладку в салоне

2. Следуя действиям, извлеките БП и смените его на новый

https://youtube.com/watch?v=juF2JlGrujY

Хендай Соната Тагаз (Соната 4 / 5) предохранители и реле

Седан Hyundai Sonata производится с 1985 года по настоящее время в восьми поколениях. Хендай Соната 4 ЕФ го поколения выпускался в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. В России данная модель прошла рестайлинг и обновленная собиралась на заводе ТагАЗ в Ростовской области в 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году. Многие называют её Соната 5. Однако это обновленное четвертое поколение. В нашей статье Вы найдёте описание предохранителей и реле Хендай Соната Тагаз (Соната 4 / 5) со схемами блоков, фото примерами исполнения и местами расположения. Выделим предохранитель отвечающий за прикуриватель.

Блок предохранителей mazda6 2006год

Блок предохранителей Мазда 6 2021 года под капотом.

Actionteaser.ru — тизерная реклама

Схема расположения предохранителей, щипцы для замены, запасные предохранители.

Схема расположения предохранителей со стороны моторного отделения.

Расшифровка назначений предохранителей со стороны двигателя.

Блок предохранителей в салоне под панелью слева.

Также закрыт крышкой.

• Поддеть крышку сзади.
• Предохранители в салоне.
• Схема расположения предохранителей со стороны салона.
• Расшифровка назначений предохранителей со стороны салона.
• Взять щипцами нужный предохранитель.

Проверить целостность нити внутри предохранителя. Если она повреждена — нужно менять.

1. Вставить новый предохранитель.
2. Вернуть на место щипцы.
3. Установить крышку в салоне.

Процедура демонтажа и замены

Смена компонентов БП не вызовет трудностей у владельцев Мазды. Но как же в случае необходимости осуществить процедуру замены именно БП своими руками? Об этом на примере салонного БП мы расскажем далее:

1. Сначала выключите зажигание и отключите аккумулятор от питания.
2. Найдите место расположения БП. Об этом сказано в начале статьи.
3. Демонтируйте облицовочную защитную накладку БП.
4. Отключите колодки со жгутами, подводящие к БП. при помощи отвертки выкрутите винт, который крепит его. Нажмите на защелку и демонтируйте устройство.
5. Замените БП на новый, а его установку выполните в обратной последовательности.

1. Демонтируйте защитную накладку в салоне

2. Следуя действиям, извлеките БП и смените его на новый

Где находятся предохранители на Хендай Соната ТагАЗ

В российской истории среднеразмерного переднеприводного седана Hyundai Sonata официально существует 4 генерации:

• 1985–1988 гг.;
• 1988–1993 гг.;
• 1994–1997 гг.;
• 1998–2012 гг.

Рестайлинговые модификации 2002–2006 гг. иногда называют пятой генерацией. Выпуск этой модели на ТагАзе был назначен на 2004 год. Автомобиль сходил с конвейера до 2011 г. под названием Sonata EF New.

С 2005 года в США работает завод компании Hyundai, на котором производят Сонату для американского рынка. Машины с индексом NF продавались и в России. В 2007 г. после изучения спроса был произведен рестайлинг, а первые автомобили появились в продаже в 2008 г.

На Хендай Соната ТагАЗ предохранители и реле смонтированы в установочных боксах в 2 точках кузова.

В пассажирском салоне

Поиск плавких вставок в салоне автомобиля происходит по следующему алгоритму:

1. Открыть водительскую дверь.
2. Посмотреть на модуль переключения головного света перед рулевой рейкой.
3. Надавить на крышку перчаточного ящика под ним.
4. Вынуть крышку.

На лицевой стороне платы находятся перемычки. Релейные переключатели размещаются на обратной стороне.

В пассажирском салоне находится блок предохранителей.

В двигательном отсеке

Найти установочный бокс под капотом двигательного отсека можно так:

1. Открыть и закрепить крышку багажника.
2. Посмотреть на пространство между АКБ и левым краем подкапотного пространства.
3. Отстегнуть замки на верхней плоскости черного пластмассового ящика.
4. Снять крышку.

Блок предохранителей под капотом.

Блоки под капотом

Главный блок

Находится в левой части моторного отсека.

Схема с назнчением

Схема

Описание предохранителей

MDPS	80А Модуль управления системой EPS
B+1	60А Распределительный блок (ARISU 1 (4CH), IPS 1, Предохранитель – P/WDW LH, P/WDW RH, TRUNK, AMP 1)
C/FAN	40А Реле вентилятора системы охлаждения (Низк), Реле вентилятора системы охлаждения (Высок)
ABS 1	40А Модуль ESC, Много функциональный диагностический разъем
RR HTD	40А Реле подогрева сидений
BLOWER	40А Реле вентилятора системы охлаждения
B+2	60А Распределительный блок (Реле звукового сигнала при включении указателя поворота, ARISU 2 (4CH), IPS (1CH), IPS (2CH), Предохранители – P/SEAT DRV, SUNROOF )
B/UP LP	10А Электро хромовое зеркало, Модуль головного устройства Аудио/ видео (A/V) и Навигации, Комбинация задних фонарей (Внутренняя) Левый/ Правый, Выключатель лампы стоп-сигнала, BCM, Щиток приборов
TCU 1	15А Датчик скорости автомобиля, Переключатель режимов работы АКП
ABS3	10А Модуль системы ESC, Много функциональный диагностический разъем
ECU3	10А Выключатель стоп-сигналов, ECM, АКП – PCM
WIPER	10А Датчик дождя, ECM, АКП – PCM
B+3	50А Распределительный блок (Предохранители – MODULE 1, PDM 1, PDM 2, DR LOCK)
EMS	40А Блок EMS (Реле управления двигателем, Предохранители – ECU 4, A/CON, F/PUMP)
STOP LP	15А Выключатель стоп-сигналов, Модуль управления системой Smart Key
S/ HEATER FRT	20А Модуль управления подогревом водительского и пассажирского сидений
HORN	15А Реле звукового сигнала
IG2	40А Без системы Smart Key: Замок зажигания, Реле Start 1, С системой Smart Key : Реле PDM 4 (IG2), Реле Start 1
ABS 2	30А Модуль системы ESC, Многофункциональный диагностический разъем
IG 1	40А Без системы Smart Key: Замок зажигания, С системой Smart Key: Реле PDM 3 (IG1),Реле PDM 2 (ACC)
F/PUMP	15А Реле топливного насоса
ECU 4	15А PCM (АКП), ECM (МКП)
A/CON	10А Реле компрессора системы кондиционирования
INJECTOR	10А Топливные форсунки #1 / #2 / #3 / #4, Реле компрессора системы кондиционирования, Реле топливного насоса
ECU 2	10А PCM (АКП), ECM (МКП)
IGN COIL1	20А Катушки зажигания #1 / #2 / #3 / #4, Конденсатор
SENSOR 2	10А Модуль системы иммобилайзера, Датчик положения распределительного вала #1 /#2
SENSOR 1	10А Датчик избытка кислорода (Верхний/Нижний), Клапан закрытия дополнительной емкости топливного бака, Электромагнитный клапан системы изменения длины впускного коллектора, Клапан контроля давления масла в системе изменения фаз газораспределения #1 / #2, Электромагнитный клапан системы улавливания паров топлива, Реле вентилятора системы охлаждения двигателя (Низк.), Реле вентилятора системы охлаждения двигателя (Высок.)
SPARE	Резерв

Расшифровка реле

Дополнительный блок

Устанавливается на дизельные модели Соната 6 в правой части моторного отсека.

Назначение элементов

• 80А GLOW – свечи накала
• 50А РТС – дополнительный нагреватель / отопитель

Есть чем дополнить материал? Мы будем рады вашим комментария.

Блок в салоне

Расположен в нижней части стойки, под панелью, около левой ноги водителя.

Вариант 1

p, blockquote 10,0,0,0,0 —>

1	15А ENGINE IG — Система управления двигателем
2	15А METERIG — Комбинация приборов
3	15А SEAT — Обогреватель сидений, обогреватель заднего стекла
4	7,5А M.DEF — Подогрев зеркал, предохранитель для различных цепей
5	20А WIPER — Стеклоочистители и омыватели
6	15А SAS — Анти блокировочная система тормозов, система активной безопасности (подушки безопасности)
7	5А BACK — Фонарь заднего хода
8	15А A/C — Кондиционер
9	5А METER ACC — Комбинация приборов
10	15А CIGAR — Прикуриватель
11	15А ROOM — Освещение салона, подсветка багажника / багажного отделения
12	10А R.WIPER — Стеклоочиститель заднего стекла / стекла задней двери
13	5А MIRROR — Управление зеркалами
14	15А R.CIGAR — Задний прикуриватель
15	20А P/WIND — Электропривод стеклоподъемников
16	30А DOOR LOCK — Центральный замок
17	30А — Электропривод стеклоподъемников

Вариант 2

Обозначение

p, blockquote 16,0,0,0,0 —>

1	15А CIGAR — Прикуриватель
2	15А ENGINE IG — Система управления двигателем
3	10А A/C — Кондиционер
4	5А MIRROR — Зеркала
5	10А SAS — Анти блокировочная система тормозов ABS, система активной безопасности (подушки)
6	15A SEAT — Подогрев сиденья
7	5A METER ACC — Подсветка аудиосистемы
8	15А METER IG — Приборный щиток (Комбинация приборов)
9	10А R.WIP — Задний стеклоочиститель
10	30А D.LOCK — Дверные замки с электроприводом
11	15А R.CIGAR — Задний разъем для аксессуаров
12	20А WIPER — Стеклоочиститель и омыватель лобового стекла
13	15А ROOM — Внутренне освещение
14	SPARE — Резерв
15	SPARE — Резерв
16	SPARE — Резерв

Схема предохранителей Мазда 6 GG под капотом

Первоначально уточним, где находится блок с защитными элементами электрической сети Mazda 6 GG в моторном отсеке.

Плавкие вставки в моторном отсеке Mazda 6 первого поколения отвечают за надежное и безопасное функционирование следующих устройств:

• 1, 2, 3, 21, 35 – не используются (запасные);
• 4 – система подогрева внешних зеркал (7.5А);
• 5, 22 – розетка (5, 40А);
• 6 – ЭБУ силового агрегата (15А);
• 7 – ДМРВ, ЭБУ силового агрегата;
• 8 – датчик кислорода (15А);
• 9, 10 – предохранитель ближнего света Mazda 6 1 поколения для правой и левой блок-фары (15А);
• 11, 12 – дальний свет передней оптики слева и справа;
• 13 – контроллер положения акселератора (7.5А);
• 14 – световое оповещение аварийной остановки;
• 15 – стоповые огни (15А);
• 16, 17 – управляющая программа ДВС и автоматической трансмиссии (7.5А);
• 18 – предохранитель бензонасоса Мазда 6 GG (20А);
• 19, 37 – дополнительные электрические цепи (40, 15А);
• 20 – электрические подъемники стекол (30А);
• 23 – управляющий блочок отопительного комплекса, огни заднего хода (30А);
• 24 – вентилятор отопительного радиатора (40А);
• 25 – центральный замок Mazda 6 GG, подсветка салонного пространства (40А);
• 26 – отопительная система (20А);
• 27 – система подогрева стекла сзади (40А);
• 28 – дополнительные электрические цепи, ABS (60А);
• 29, 30 – вспомогательные электроцепи, вентилятор системы кондиционирования (30А);
• 31 – подсветка приборной панели, габариты;
• 32 – подсветка салонного пространства;
• 33 – муфта электромагнитного типа;
• 34 – мультимедийный комплекс (15А);
• 36 – цепь открытия лючка топливного бака (7.5А);
• 38 – очистительный механизм оптики (20А);
• 39 – противотуманки (15А);
• 40 – основная плавкая вставка.

Для обеспечения защиты электрооборудования по цепям блочка в подкапотном пространстве японского автомобиля наиболее часто используются плавкие вставки с номинальным током в десять ампер. К ним относятся элементы с порядковыми номерами 7, 11, 12, 14, 16, 31, 32, 33, 40.

Реле блока под капотом

Силовой блочок Мазда 6 джи джи моторного отсека оснащен следующими реле:

• 1 – основная плавкая вставка Mazda 6 GG;
• 6, 8, 10, 18 – охлаждающий вентилятор радиатора №2, 3, 4, 1;
• 7 – звуковой сигнал;
• 9 – реле стартера;
• 11 – низкочастотный динамик;
• 12 – подогревательный комплекс стекла сзади;
• 13 – ПТФ;
• 14 – управляющая программа кондиционирования;
• 15 – основное реле;
• 16 – оптика;
• 17 – габаритные огни;
• 19 – омывающий комплекс оптики;
• 20 – ПТФ.

Блок в салоне

Он находится внизу панели стойки, слева возле ноги водителя.

Схема

Описание

1	30А P. WIND IG — Стеклоподъемник
2	10A AFS — Система адаптивного освещения
3	ЗАМОК Д. 30А — Централизованный замок
4	ЗАПЧАСТИ — Резерв
5	7.5A ILLUMI — Освещение приборной панели
6	15А SIGAR — Прикуриватель
7	MIRROR 5A — Электропривод боковых зеркал
восемь	РОЗЕТКА 15А — Розетка электрическая
девять	ЗАПЧАСТИ — Резерв
10	ЗАПЧАСТИ — Резерв
одиннадцать	15А ENGINE IG — Система управления двигателем
12	ЗАМОК Д. 30А — Централизованный замок
13	15A METER IG — Панель приборов
14	ЗАПЧАСТИ — Резерв
15	20А WIPER — Стеклоочиститель и стеклоомыватель
16	10A A / C — Компрессор кондиционера
17	10А R.WIP — Стеклоочиститель и омыватель крышки багажника
18	КОМНАТА 15А — Абажуры для дома

Как поменять предохранители Мазда 6

Нужно освободить фиксатор крышки блока предохранителей и снять крышку. С обратной стороны можно обнаружить запасные предохранители, щипцы для замены, и схему расположения предохранителей. Схемы также можно найти в руководстве по ремонту.

Щипцами следует ухватить нужный предохранитель и вытащить его из гнезда. Для проверки можно посмотреть на извлеченную деталь против света. Если нить внутри повреждена — предохранитель сгорел.

Впрочем, даже визуально целый предохранитель стоит заменить, раз уж потребитель, который он защищал, отказывается работать. Стоят предохранители довольно дешево.

Новый предохранитель должен же быть того же номинала (5A, 10A, 15A, 20A, и т.д.), что и сгоревший. Чтобы в этом было легче ориентироваться, предохранители окрашены в разные цвета.

Если проблема с потребителем (фары, эл.стеклоподъемники, освещение салона и другие) не устранилась, возможно имеется короткое замыкание или неисправен сам потребитель электричества.

Не работает прикуриватель на Хёндай Солярис: ремонт

Прикуриватели в современных автомобилях нужны не только для своего прямого назначения. Наличие различных гаджетов, например, требует дополнительных источников питания для подзарядки. Эту потребность может удовлетворить как раз такое устройство, имеющееся на Хёндай Солярис.

Поскольку одного гнезда бывает недостаточно, приходится экспериментировать с разветвителями, переходниками, мудрёными приспособлениями. Что приводит иногда к выходу устройства из строя, как раз тогда, когда оно так необходимо. Если кто-то раньше вообще не использовал этот атрибут, может столкнуться с его неисправностью в самый неподходящий момент.

Причины поломки прикуривателя и их решение

Устройство прибора таково, что он всегда работает совместно с розеткой на 12V. Находятся они на одной панели, разделённые гнёздами USB и AUX, перед ручкой переключения скоростей коробки передач. Нерабочее состояние одного говорит об отсутствии питания в другом.

Прикуриватель включён в одну цепь с розеткой 12V.

Если при подключении к разъёму прикуривателя гаджет не заряжается, значит, электрический ток не подаётся.

Электронное устройство, возможно, откликнется только при включённом зажигании, при определённом повороте ключа до отметки АСС. Когда проблема не исчезает даже при выполнении необходимых условий, то нужно приниматься за ремонт.

Прикуриватель и розетка 12 Вольт.

Теперь с причиной определиться будет легче. Если нет питания на выходе из прикуривателя, возможно:

• Сгорел предохранитель (в салоне автомобиля);
• Повреждена электрическая проводка;
• Одну из розеток необходимо заменить новой.

Замена предохранителя

Несложная процедура, которая заключается в определении точного местоположения вышедшего из строя элемента. В левой части торпедо с водительской стороны, чуть пониже кнопок регулировки фар находится прямоугольная пластиковая заглушка. Аккуратно тянем её на себя и немного вверх крышку за углубление для руки.

Ниже кнопок управления фар находится салонный блок предохранителей.

Тянем крышку на себя и немного вверх.

В нишу встроен блок предохранителей, один из которых нам и нужен. Согласно схеме расположения перегоревший элемент находится в нижнем ряду, третий слева. Предохранитель синего цвета, с силой тока на 15А.

Предохранитель, который отвечает за прикуриватель и розетку, находится в нижнем ряду, третий слева.

Для демонтажа воспользуйтесь специальным пластиковым пинцетом, который находится вместе с запасными предохранителями под капотом, слева от аккумулятора вместе с блоком предохранителей.

Замену необходимо проводить только на элемент такой же мощности. В противном случае, запчасть с большей силой тока может привести к короткому замыканию и даже возгоранию проводки.

Ремонта по первому типу неисправности, обычно будет достаточно, чтобы работоспособность прикуривателя восстановилась.

Ремонт проводки, питающей прикуриватель

Для того чтобы осуществить данную процедуру, необходимо ехать на станцию технического обслуживания, либо найти подходящего электрика. Самостоятельно с этим справиться не получится. Единственный нюанс, который можно решить самому – проверить наличие питания на доступных тестированию клеммах и открытых соединениях. Понадобится некоторое оборудование:

• тестер;
• вольтметр;
• мультиметр.

Имея даже небольшие знания в области физики или электротехники на уровне школы, можно провести поверхностную диагностику электрической составляющей системы. Если вся проводка окажется в полном порядке, то на лицо третья и единственная проблема, нуждающаяся в решении.

Замена механизма испорченного устройства

Необходимо приобрести новое посадочное место для штекера нашего прикуривателя, стоимость которого составляет порядка 10 долларов. Чтобы демонтировать, пришедшую в негодность запчасть, необходимо сначала открыть крышечку розетки на 12V.

Панель розеток можно снять без специального инструмента и не прикладывая больших усилий.

С помощью двух пальцев, указательного и среднего любой рабочей руки снять панельку, засунув пальцы в эти два отверстия. Крышка легко поддастся при небольшом приложенном усилии с движением наружу. Производим замену, сняв сначала клеммы со штекера гнезда, отсоединяем перегоревшую деталь, и вместо неё устанавливаем новую.

Отсоединяем клеммы.

Подсоединяем разъёмы на конце проводов обратно и, слегка нажав на панельку, закрепляем её в исходном положении. Ремонт окончен.
