В Интернете наткнулся на интересный материал о расположении дополнительных предохранителей и реле на Audi A6 C5. В то же время есть материал для расшифровки главного блока предохранителей в A6 C5. Решил, что в своем БЖ лишним не будет.
Расшифровка блока предохранителей Audi A6 C5

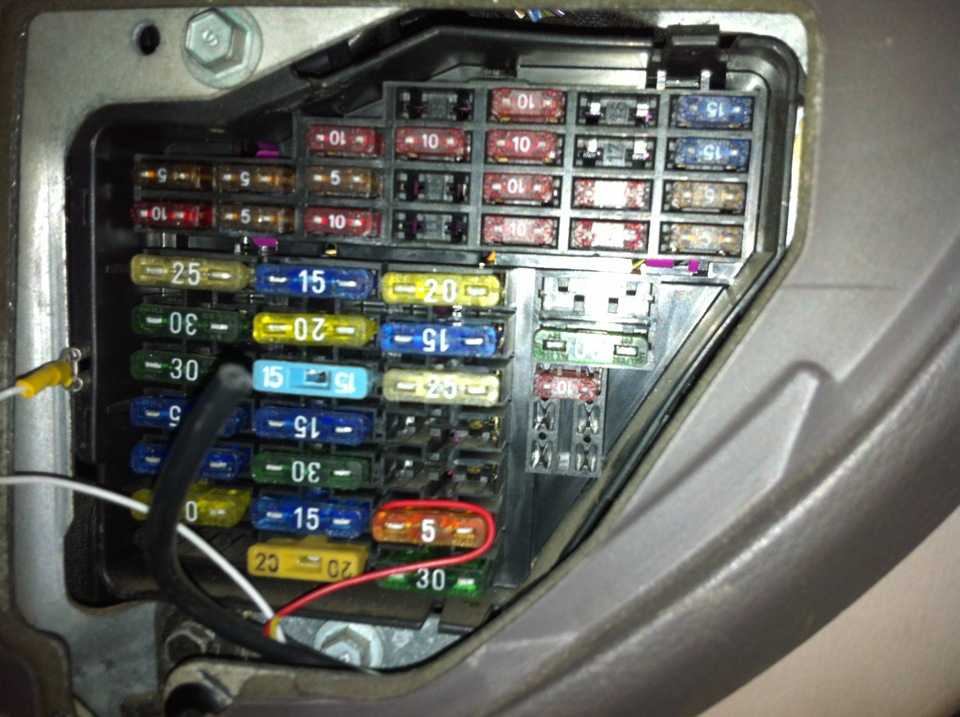

Думаю, все знают где, в кабине со стороны водителя и закрытой крышкой.

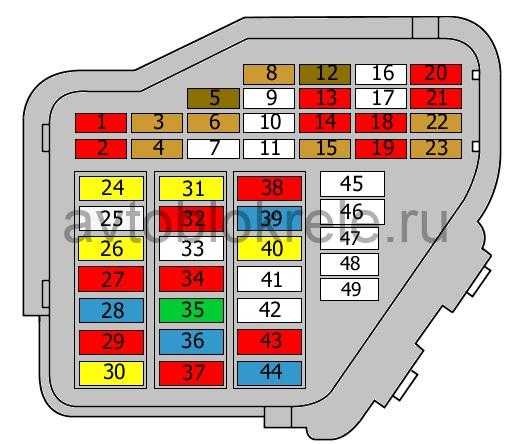

На крышке есть схема предохранителей.
1. 5А форсунки с подогревом стеклоомывателя
2. Указатель поворота 10А
3. Реле омывателей фар, освещения (бардачок, кондиционер, АКПП,
панель). 5А
4. Освещение номерного знака 5А
5. Комбинация приборов, обогрев сидений, круиз-контроль, сигнальные лампы (Auto-Check-Control),
катализатор, сигнальная лампа дизельного топлива, индикатор переключения передач, зеркальные переключатели и другие
двигатели, сигнальная лампа подушки безопасности, датчик наружной температуры, кондиционер,
автономное отопление, задняя солнцезащитная шторка, люк с электроприводом, датчик парковки
(Парктроник), автономное отопление, спутниковый навигатор). 10А
6. Центральный замок 5А
7. Антиблокировочная тормозная система (АБС) 10А
8. Телефон (сеть Д) 5А
9. 10А подогрев зеркал
10. Автоматическая регулировка угла наклона фар 5А
11. Устройство поддержания скорости (Темпомат — круиз-контроль) с коробкой передач Tiptronic 5A
12. Питание системы самодиагностики 10А
13. Тормозные сигналы 10А
14. Освещение салона, лампы для чтения, сигнальные лампы против кражи,
косметические зеркала заднего вида, электрорегулировка сидений с памятью). 10А
15. Комбинация приборов, 4-ступенчатая автоматическая коробка передач, кондиционер, электрически регулируемые сиденья с памятью e
зеркала с электроприводом, таймер Webasto, навигационная система 10A
16. Электронная система стабилизации (ESP) 5A
17. Навигационная система 10А
18. Фара дальнего света правая 10А
19. Фара дальнего света левая 10А
20. Ближний свет фар, правая сторона, проверка дальности света 15А
21. Фары ближнего света, левая сторона, проверка дальности света 15А
22. Габаритные и габаритные огни правые 5А
23. Габаритные огни и габаритные огни, левая сторона 5А
24. Стеклоочиститель, насос омывателя стекол, реле интервалов стеклоочистителей 25А
25. Вентилятор системы отопления, кондиционер, автономное отопление, люк электр 30А
26. Обогрев заднего стекла 30А
27. Обогрев колеса 15А
28. Топливный насос, дополнительный дизельный насос 15А
29. Система управления впрыском и зажиганием двигателя 20А
30. 20А люк с электроприводом
31. Фары заднего хода, круиз-контроль, АКПП
шестерни, диагностический разъем, спидометр, внутреннее зеркало заднего вида с автоматическим затемнением
вид, ходовой клапан системы улавливания паров бензина 15А
32. Система управления впрыском и зажиганием двигателя 20А
33. Прикуриватель 15А
34. Система впрыска двигателя и зажигания 15А
35. Штекерный разъем прицепа 30А
36. Противотуманные фары, задние противотуманные фары 15А
37. Телефон (сеть D), радио 20А
38. Освещение багажного отделения, центральный замок 15А
39. Сигнализация 15А
40. Звуковой сигнал 25А
41. Антиблокировочная тормозная система / система стабилизации 15А
42. Электронная система стабилизации (ESP) 25А
43. S контакты (радио)
44. Подогрев сидений, подогрев 30А
Дополнительные позиции для предохранителей и реле
A Не используется
B Не используется
C Предохранитель 2 дополнительного отопителя — S143
Предохранитель гидронасоса (усилитель тормозов) — S279
Предохранитель топливного насоса — S81 (RS6 LHD)
D Предохранитель дополнительного отопителя — S109
Предохранитель топливного насоса — S81 (RS6 RHD)
.
монтажный блок на 8 слотов
14. Термопредохранитель регулировки сиденья водителя — S44 (Allroad)
15. Предохранитель для разъема 12 В — S184
16. Тепловой предохранитель передних стеклоподъемников — S37
17. Термопредохранитель задних стекол — S43
18. Предохранитель блока АБС — S123
19. Предохранитель вентилятора радиатора — S42
20. Предохранитель блока управления вентилятором радиатора — S142
21. Термопредохранитель регулировки сиденья водителя — S44
Предохранитель вентилятора радиатора — S42 (Allroad)
22. Предохранитель пневматической подвески — S110 (Allroad)
24. Термопредохранитель регулировки сиденья пассажира — S80
(Устанавливается на любое свободное место)

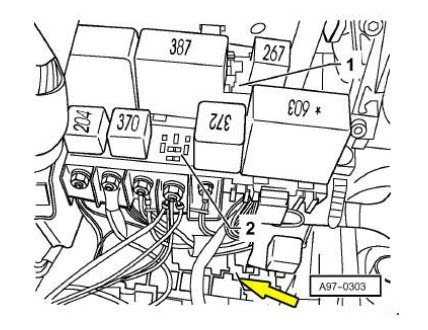

Центральная панель с релейным блоком

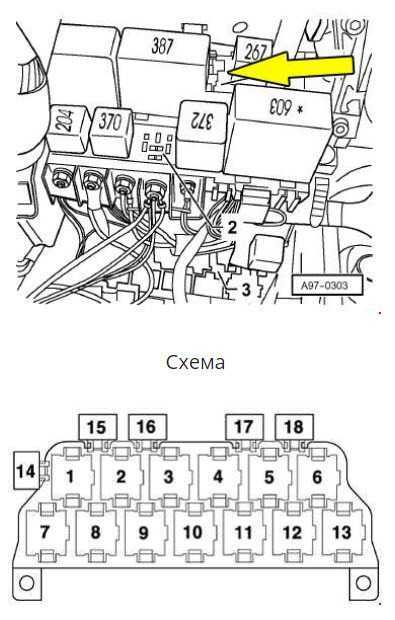

монтажный блок на 13 слотов
Монтажный блок в камере статического давления
Предохранители Audi A6 C6
Рассмотрены автомобили ауди а6 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.
Блок предохранителей в салоне.
Расположен с левой стороны панели приборов за пластиковой крышкой.
(5A) Электронный блок управления двигателем
(5A) Датчик уровня/температуры моторного масла
(5А) Система кондиционирования
(5A) Электронная система динамической стабилизации (ESP), сенсор сцепления
(5A) Диагностический разъем
(5A) Блок управления системы дистанционного управления воротами гаража
(5A) Внутреннее зеркало заднего вида с автозатемнением
(5A) Блок управления системой поддержания скорости (круиз-контроль)
(5A) Приемник дистанционного управления дополнительным отопителем
(10A) Диагностический разъем
(10А) Блок управления электрооборудованием рулевой колонки
(10A) Комбинация приборов
(10A) Электронный блок управления ABS
(5A) Электроника левой фары
(5A) Сенсор дождя
(5А) Обогреватели форсунок омывателя лобового стекла
(5A) ^2006: Усилитель сигнала антенны
^2008: Не используется
(5A) Блок управления стояночным тормозом
(15A) Выключатель фары заднего хода, трансмиссия multitronic, компонент двигателя
(30A) Интеллигентный модуль мощности водителя (освещение пространства для ног и передние фары, звуковой сигнал, стеклоочиститель, электрическая регулировка рулевой колонки)
(25A) Интеллигентный модуль мощности водителя (освещение слева)
(25A) Интеллигентный модуль мощности водителя (освещение справа)
(20A) Блок управления дополнительным отопителем
(30A) Омыватели фар
(25A) Электронный блок управления ABS
(30A) Блок управления очистителем лобового стекла
(15A) Блок управления левой дверью
(25A) Звуковой сигнал
(40А) Блок управления электродвигателем вентилятора кондиционера/отопителя
(30A) Блок управления системы дистанционного управления центральным замком и запуска двигателя
(15A) Электродвигатель очистителя заднего стекла
(15A) —>10/05: Система дистанционного управления центральным замком и запуска двигателя
Блок предохранителей с правой стороны панели приборов Audi A6 C6.
схема расположения предохранителей в блоке.
(5A/15A) Keyless дистанционное управление доступом
(5A) Блок управления системы контроля давления в шинах
(20A) Разъем питания дополнительного оборудования
(15A) Система питания
(15A) Блоки управления функциями дверей
(20A) Блок управления электроприводом люка
(10А) Электронный блок управления кондиционером
(30A) Электронный блок управления кондиционером, обогрев переднихсидений
(5A/10A) ^2008: Блок управления многофункциональным дисплеем
(15A) ^2006: Блок управления подвеской
(20A/30A) Топливный насос
(10А)^2006: Разъем электрооборудования прицепа
^2006: Не используется
^2008: Не используется
(5A) Блок управления подвеской
(5A) Блок управления переключением передач
(5A) Блок управления системой парковки
(5A) Шина данных САN, блок управления шлюзом
(5A) Блок управления корректором фар
(5A) Электронный блок управления SRS
(5A) Подогреватель сидений
^2006: Не используется
(25А) Специальное автомобильное оборудование
(15А) Специальное автомобильное оборудование
(15А) Специальное автомобильное оборудование
(5A/10A) Специальное автомобильное оборудование, тахограф
(10А/15А/25А) Специальное автомобильное оборудование
(5А/10А/15А) Специальное автомобильное оборудование
(5A/10A/25A) Специальное автомобильное оборудование, тахограф, сигнализация
(10A/15A/20A) Разъем питания дополнительного оборудования
(15A) Специальное автомобильное оборудование
Блок предохранителей в багажном отделении ауди а6 с6.
расположен с правой стороны багажника.
для доступа к предохранителям снимите боковую обшивку и откройте крышку предохранителей.
на внутренней стороне крышки нанесена схема расположения предохранителей.
блок предохранителей (черный)
электромеханический стояночный тормоз, левый мотор
электромеханический стояночный тормоз, правый мотор
розетка в багажнике
интеллигентный модуль мощности сзади (свет справа)
интеллигентный модуль мощности сзади
интеллигентный модуль мощности сзади (свет слева)
левосторонее рулевое управление: помощь при парковке/ правосторонее рулевое управление: передний прикуриватель
блок предохранителей (коричневый)
Digital Signal Processing (Б8Р)/усилитель BOSE
блок управления тягово-сцепным устройством
тягово-сцепное устройство (левый свет)
тягово-сцепное устройство (правый свет)
Блок предохранителей в багажном отделении (в развернутом виде).
Замена предохранителей на Ауди А6
Несмотря на широкую гамму Audi A6, процесс замены предохранителей аналогичен, идентичен.
- Набор литых элементов для установки;
- Пинцет для снятия модулей с места установки;
- Плоская отвертка,
Последовательность действий при замене в автомобиле:
- Размещаем техническое устройство по периметру ремонтной зоны, фиксируем задние колеса клиньями, включаем стояночный тормоз;
- Открываем водительскую дверь (для С2, С3, С5) с торца торпеды отжимаем технологическое окно монтажного блока. По серийному номеру модуля, который указан на обратной стороне крышки, извлекаем элемент;
- Вставляем полезный, новый в обычное место, закрываем крышкой.
Для моделей Audi A6 (C6, C7) необходимо снять крышку монтажного блока с торца торпеды справа.
В случае необходимости замены всего блока необходимо отверткой отвернуть два винта, которыми блок крепится к корпусу торпеды. Также дополнительно отсоедините колодки с проводами. Не забудьте обесточить автомобиль, предварительно отсоединив силовые клеммы от аккумуляторной батареи.
Для замены в моторном отсеке потребуются:
- Заглушите двигатель, откройте капот. В области подшивки справа — монтажный блок с реле — переключателями;
- Аккуратно снимите пластиковую крышку, снимите реле серийного номера;
- Устанавливаем новые модули в штатное место, заново собираем конструкцию.
Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автосалонов, ознакомьтесь с рекомендациями в сети.
После проезда по лужам или дождю проверьте влажность монтажного блока. Просушите, при необходимости продуйте сжатым воздухом. Не допускайте скопления конденсата в пластиковом корпусе.
Покупайте запчасти, расходные материалы в сертифицированных точках продаж, официальных представительствах, дилерских центрах.
Средний ресурс оригинальных предохранителей на Audi A6 составляет 65 — 80 тыс.
Ауди а6 с5 предохранители и блоки реле
Определить правильное устройство ауди а5 предохранитель бензонасоса также по цвету — каждый соответствует определенному току. На место перегоревшего нельзя ставить проволоку — это повредит электросистему автомобиля. Если определенный предохранитель перегорает слишком быстро, следует проверить часть цепи, за которую он отвечает.
Основная рекомендация — не пренебрегать регулярными техническими осмотрами, с ауди а5 предохранитель бензонасоса ресурса оригинального предохранителя 80 тысяч км. Предохранители лучше покупать заранее и всегда иметь полный комплект разноцветных устройств, подобранных в соответствии со схемой предохранителей ауди а6 с5.
Блок управления бортовой сети -J Блок управления вентиляции переднего левого сиденья -J Выключатель механизма регулировки поясничной опоры сиденья водителя -E Выключатель механизма регулировки поясничной опоры сиденья переднего пассажира -E До года: Блок управления контроля давления в шинах -J С года: Не используется.
Схема предохранителей и реле Audi A6 C5, Allroad, S6, RS6 (1997–2005)
Блок управления распознавания прицепа -J Блок управления регулировки положения заднего бампера -J Блок управления системы электронного регулирования демпфирования -J Блок управления системы регулирования клиренса -J с августа года.
Блок управления интерфейсов системы местонахождения автомобилей -J Блок управления системы диагностики утечек топливного бака -J С августа года: Стабилизатор напряжения -J Магнитола -R- Блок управления цифровой акустической системы -J Выключатель регулировки подогрева ауди а5 предохранитель бензонасоса заднего сиденья -E Выключатель регулировки подогрева правого заднего сиденья -E До года: Блок управления камеры заднего вида -J С года: Не используется С августа года: Устройство приема и передачи сигнала телефона -R Усилитель мобильного телефона ауди а5 предохранитель бензонасоса Крепление телефона -R Прикуриватель -U1- С августа года: Не используется.
До года: Блок управления парковочного автопилота -J С года: Не используется. Ауди а5 предохранитель бензонасоса года: Разъём, контактный, черный -T18a- С года: Разъём, 2-контактный, в спинке сиденья водителя -T2dy- Разъём, 2-контактный, в спинке сиденья переднего пассажира -T2dz- С августа года: Не используется.
С года: Блок ауди а5 предохранитель бензонасоса парковочного автопилота -J С августа года: Не используется. Клавиша электромеханического стояночного тормоза -E С августа года: Не используется. Посмотрите данное видео, что бы стало понятно где именно данные блоки и реле располагаются.
Нужно больше информации о всей электро схеме автомобиля audi a6 c5 — бесплатно скачайте книгу.
Ребят, подскажите пожалуйста куда копать!!!! Ауди а6 с5 олроуд бензин 2,7 гв. Начать стоит с проверки проводки к данному блоку.
Доходит ли сигнал, хотя возможно и сам блок вышел из строя. Всем доброго дня, прдскажите ауди а6 с5 2. Поменял уже 5 штук горит то сразу то через минуту! Где капать?
Машина не заводится. Маслает в пустую.
Насос на прямую топливный проверил работает. Схема предохранителей Audi A8 D4 ауди а5 предохранитель бензонасоса Перечень предохранителей Audi A8 D3. Схема предохранителей и реле Audi 80 B4 Схема предохранителей и реле Audi 80 B3 Схема расположения предохранителей и реле Audi A4 B6. Принципиальные электрические схемы Audi A4 в кузове B8 с года выпуска.
Назначение предохранителей Audi TT второе поколение 8J Схема предохранителей и реле Audi A3 8L — Схема предохранителей и реле Audi Q7 4L; Назначение и расположение предохранителей Audi A2. Схемы электрооборудования Audi RS2 с г. Ауди а5 предохранитель бензонасоса предохранителей Audi Q3 8U, Схемы электрооборудования Audi г.
Блок реле в салоне автомобиля
Салонный блок реле находится под приборной панелью чуть левее рулевой колонки. Реле установлены на специальном открывающемся пластиковом кронштейне-держателе.
Схема Блока Реле Ауди A6 C6 в салоне автомобиля
| № на схеме | Защищаемая цепь |
|---|---|
| А | Предохранитель тормозной системы управления ABS 1-S123 (на 40 Ампер) |
| B | Пусто (Резерв) |
| С | Пусто (Резерв) |
| D | Пусто (Резерв) |
| 1 | Реле основных цепей питания/ зажигания (j329) |
| 2 | Реле омывателей передних фар (j39) |
| 3 | Пусто (Резерв) |
| 4 | Реле Стартера (j53) |
| 5 | Реле дополнительных цепей питания/ зажигания (j694) до 04. 2005 г.в. |
| 6 | Блок-реле Стартера 2 (j695) |
| 7а | Реле звукового сигнала (гудок) (j4) |
| 7b | Реле дополнительных цепей питания/ зажигания (j694) с 04. 2005 г.в. |
| 8 | Пусто (Резерв) |
| 9 | Пусто (Резерв) |
В видео ниже наглядно показано как добраться до блока реле, установленных в салоне Ауди а6 с6.
Ауди а6 с6 блок комфорта где находится
Блок комфорта является системой управления в автомобиле, которая отвечает за корректную работу стеклоподъемников, работу освещения в автомобиле, а также регулировку и обогрев зеркал в нем, открывание-закрывание замков. В данном фото отчёте производится замена блока комфорта своими руками на новый, в автомобиле Audi А4 в кузове B6.
Прежде чем приступить к данной работе, настоятельно рекомендуем начать с VCDS и провести полное Авто сканирование. Это позволит распознать любые ошибки, что возникают сразу же после каких либо изменений и не нужно ломать голову где-что за ошибка. Кроме того, это полезно для кодировки и адаптации каналов, чтобы войти в блок Комфорта. (VCDS предоставляет автоматизированную функцию для этого)Не пугайтесь, после преобразования, пульт дистанционного управления автомобилем больше не будет работать. Но новый блок комфорта нужно будет обучить. Это очень легкая процедура.
Процедура замены очень простая, нам потребуется лишь крестообразная отвертка и новый блок комфорта. Ход работы следующий: снять поставку под левую ногу, снять крышку блока предохранителе (слева от консоли), далее по желанию можно снять водительское сиденье, после снять накладку на порог и убрать обшивку пола. После чего перед нами откроется вид на блок комфорта.
Кодировка Блока: Так как мы сделали копию, можно закодировать блок один в один, или что то изменить (это уже на ваше усмотрение). Кроме того, адаптация каналов должны быть соответствующим образом скорректированы. Для кодирования берем метки файлы из VCDS.
Обучаем Ключ: Так как блок комфорта был поменян, ключи не смогут распознать нашу машину. Для устранения данной проблемы, ключи нужно будет обучить. Данная процедура выполняется при, либо без помощи VCDS. Берем ключ который нужно обучить и вставляем замок зажигания, включаем зажигание и зажимаем мин. на 2 минуты каждую кнопку. Проведите это процедуру для всех ключей.
1
Итак приступим. Блок комфорта расположен под водительским сиденьем.Добраться до него можно двумя способами: снимая сиденье и не снимая сиденья (больше удобства).
Первым делом нужно снять подножку под левую ногу. Крепится она одним болтом сверху, после того как открутим боль просто потянуть её на себя.
2
3
Далее перемещаемся по левую сторону от консоли. Снимаем крышку блока.
4
Под крышку видим вот такую картину.
6
Далее убираем планку с порога и обшивку пола. Все это дело не прикручено, возможна ситуация, что у вас останутся зажимы в кузове. Это не страшно! При помощи плоскогубцев можно без особого труда эти зажимы выдернуть из кузова и посадить их снова на место.
7
Сняли планку с порога.
8
Далее задираем обшивку пола.
После того как сорвали ковер с белых клипс, можно его приподнять и задрать в сторону что бы он нам не мешался при работе с Блоком.
9
Под ковром расположен Блок комфорта, закрыт он крышкой которая держится на клипсах. Снимаем крышку.
Предохранители Audi A6 C5
Для предотвращения повреждений от коротких замыканий и перегрузок соединительных кабелей и потребителей электроэнергии электрические цепи защищены предохранителями. Применяются ножевые предохранители.
Перед заменой предохранителя необходимо отключить соответствующую нагрузку и выключить зажигание.
Предохранители находятся в блоке предохранителей, расположенном с левой стороны приборной панели.
Откройте крышку, вставив отвертку плоской стороной вниз в прорезь и надавив на крышку.
Список используемых предохранителей находится внутри крышки блока предохранителей.
Дополнительные предохранители расположены на блоке реле, а также на дополнительном держателе реле под блоком реле.
На дизельном двигателе TDI предохранитель предпускового подогревателя расположен в так называемом «блоке E» слева за перегородкой моторного отсека, под ветровым стеклом.
При сгорании предохранителя происходит обрыв проводника, соединяющего контакты предохранителя.
Извлечение предохранителя из блока предохранителей
Чтобы извлечь предохранитель, воспользуйтесь пинцетом, чтобы извлечь предохранитель из разъема. Снимите предохранитель с пинцета.
Установите новый предохранитель того же номинала. На обратной стороне каждого предохранителя есть надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует значению защищаемого тока.
| Текущий | Цвет |
| 5 | Бежевый / светло-коричневый |
| 7,5 | Коричневый |
| 10 | Красный |
| 15 | Синий |
| ветры | Желтый |
| 25 | Белый |
| тридцать | Зеленый |
Установите на место крышку блока предохранителей.
Если установленный предохранитель снова перегорит, проверьте электрическую цепь, защищенную предохранителем.
Никогда не заменяйте предохранитель перемычкой, так как электрическая цепь автомобиля может быть серьезно повреждена.
Расположение предохранителей на агрегате
Автоматические выключатели
В целом электроприводы окон и люка также защищены автоматической защитой, которая автоматически отключается в случае перегрузки (например, когда окна замерзают) и снова включается через несколько секунд.
| Цепи защищены предохранителями | ||
| № | Ток, А | Текущий потребитель |
| 1 | 5 | Подогрев форсунок омывателя, подогрев наружных зеркал заднего вида |
| 2 | 10 | Индикаторы направления |
| 3 | 5 | Очистители фар, освещение |
| 4 | 5 | Освещение номерного знака |
| 5 | 10 | Обогрев сидений, управление освещением, каталитический нейтрализатор, выключатель освещения, переключатели и двигатели внешних зеркал, сигнальная лампа подушки безопасности, индикатор наружной температуры, кондиционер, постоянный обогрев, задняя шторка, люк на крыше, навигационная система |
| 6 | 5 | Система центрального замка |
| 7 | 10 | Блок управления ABS, выключатели стоп-сигналов и педали сцепления |
| восемь | 5 | Телефон, Телематика |
| девять | 10 | Зеркала с подогревом |
| 10 | 5 | Автоматическая регулировка глубины фар |
| одиннадцать | 10 | Круиз-контроль с автоматической коробкой передач Multitronic |
| 12 | 10 | Питание системы самодиагностики |
| 13 | 10 | Стоп-сигналы |
| 14 | 10 | Освещение салона, лампы для чтения, сигнальные лампы, солнцезащитный козырек, память сидений |
| 15 | 10 | Приборы, кондиционер, память сиденья и зеркал, часы предпускового подогрева, навигационная система |
| 16 | 5 | Электронная система стабилизации |
| 17 | 10 | Навигационная система |
| 18 | 10 | Правый дальний свет |
| 19 | 10 | Левый дальний свет |
| ветры | 10/15 | Ближний свет справа, регулировка глубины фар справа |
| 21 год | 10/15 | Левый ближний свет, регулировка глубины левой фары |
| 22 | 5 | Габаритные огни и габаритные огни правые |
| 23 | 5 | Габаритные огни и габаритные огни слева |
| 24 | 25 | Стеклоочистители, насос омывателя лобового стекла, реле времени |
| 25 | тридцать | Вентилятор системы вентиляции, кондиционер, постоянный обогрев, люк |
| 26 год | тридцать | Обогрев заднего стекла |
| 27 | 15 | Руль с подогревом |
| 28 год | ветры | Бензонасос |
| 29 | 20/30 | Электронные системы двигателя |
| тридцать | ветры | Откидная панель люка |
| 31 год | 15 | Фонари заднего хода, круиз-контроль, автоматическая коробка передач, внутреннее зеркало заднего вида с автоматическим затемнением |
| 32 | ветры | Электронные системы управления двигателем |
| 33 | 15 | Легче |
| 34 | 15 | Электронные системы управления двигателем |
| 35 год | тридцать | Постоянное электропитание «Плюс» на прицеп |
| 36 | 15 | Противотуманные фары, задние противотуманные фары |
| 37 | ветры | Телефон, радио |
| 38 | ветры | Освещение багажника, центральный замок |
| 39 | 15 | Тревога |
| 40 | 25 | Звуковой сигнал |
| 41 год | 25 | Антиблокировочная тормозная система / Электронная система стабилизации |
| 42 | 25 | Электронная система стабилизации |
| 43 год | 5 | S контакты (радио) |
| 44 год | тридцать | Подогрев сиденья |
Информация предназначена для моделей Audi A6 C5 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 модельного года.
