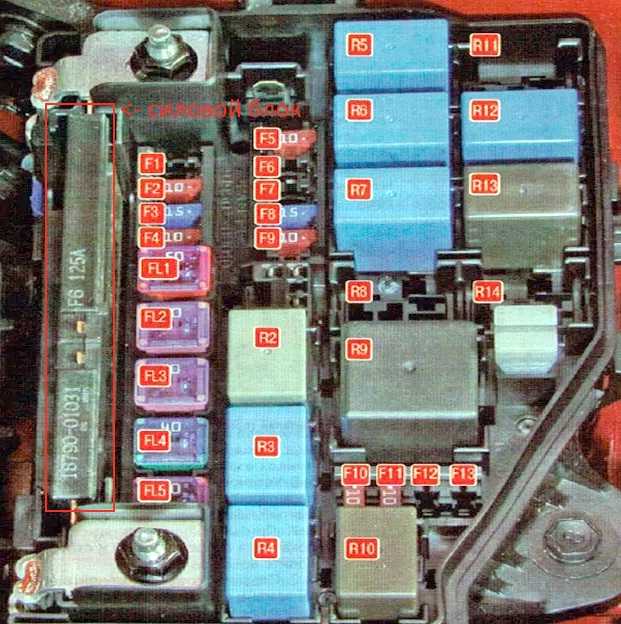

Блок под капотом
Расположен в левой части моторного отсека.

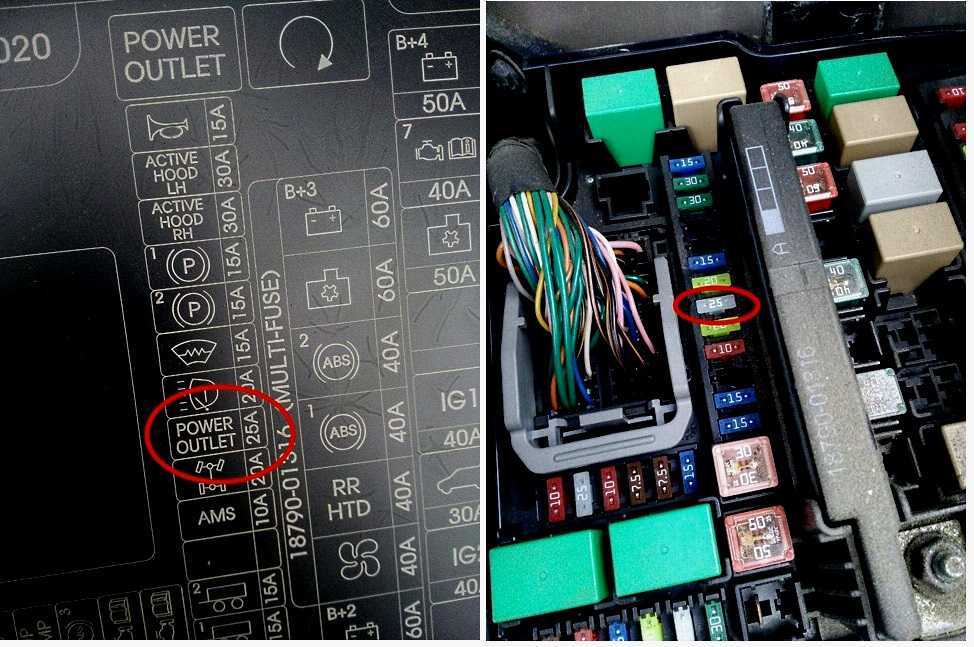

Пример схемы с крышки блока
Фото – схема
Назначение
| F1 | Резерв |
| F2 | 10А Реле обогрева наружных зеркал |
| F3 | 15А Топливный насос |
| F4 | 10А Звуковой сигнал |
| F5 | 10А Кондиционер |
| F6 | Резерв |
| F7 | Резерв |
| F8 | 15А Система питания (топливные форсунки), блок управления двигателем, электромагнитный клапан системы изменения фаз газораспределения |
| F9 | 10А Датчики системы управления двигателем, блок управления двигателем, модуль иммобилизатора |
| F10 | 10А Блок ТСМ |
| F11 | 10А Лампы света заднего хода |
| F12 | Резерв |
| F13 | Резерв |
| FL1 | 50А Распределительная коробка панели приборов |
| FL2 | 30А Реле вентилятора охлаждения двигателя (высокая, низкая скорость) |
| FL3 | 30А Реле блока управления двигателем |
| FL4 | 40А Реле блока управления системой с электронным ключом, замок зажигания (без системы электронного ключа) |
| FL5 | 50А Реле запуска двигателя (система с электронным ключом), замок зажигания (без системы электронного ключа) |
| R1 | Резерв |
| R2 | Реле системы предупреждения об экстренном торможении |
| R3 | Реле топливного насоса |
| R4 | Реле обогрева наружных зеркал заднего вида |
| R5 | Реле звукового сигнала |
| R6 | Реле кондиционера |
| R7 | Реле вентилятора (низкая скорость) |
| R8 | Резерв |
| R9 | Реле электронного блока управления двигателем |
| R10 | Реле электро вентилятора воздухо нагнетателя отопителя |
| R11 | Резерв |
| R12 | Реле выключателя блокировки зажигания |
| R13 | Реле вентилятора (высокая скорость) |
| R14 | Резерв |
Силовой блок реле
Он находится в левой части основного блока.
Схема
Обозначение
- 50А Распределительная коробка панели приборов, реле задних фонарей
- Резерв
- Резерв
- 125А Генератор
- 40А Гидроэлектронный модуль ABS, диагностический разъем
- 40А Гидроэлектронный модуль ABS
- 40А Реле обогрева заднего стекла
- 40А Реле электро вентилятора воздухо нагнетателя отопителя
- Резерв
P11
Блоки в салоне
Схема расположение электронных блоков, предохранителей и реле
Назначение
- блок предохранителей;
- реле-прерыватель;
- выключатель стоп-сигналов;
- щиток приборов;
- реле динамиков;
- реле омывателя фар;
- реле динамиков;
- противоугонная система (иммобилайзер);
- корректор фар;
- реле кодового фонаря;
- блок управления подушками безопасности;
- блок управления АКПП;
- блок управления двигателем;
- реле кондиционера;
- реле топливного насоса;
- реле противотуманных фар;
- реле электростеклоподъемников;
- реле обогревателя заднего стекла;
- кронштейн блока предохранителей;
- реле охранной сигнализации;
- реле-прерыватель;
- реле системы зажигания;
- реле-прерыватель;
- реле вентилятора обдува салона
Основной блок с предохранителями
Вариант 1
Фотография.
Описание
Сверху вниз, с лева на права.
- Мотор вентилятора
- Кондиционер
- Приборная панель
- INJ (Система впрыска)
- Электронные компоненты/ лампа салона
- Мотор вентилятора
- Сигналы поворота
- Топливный насос
- Подушки безопасности
- Датчик кислорода и холостого хода
- Датчик скорости
- Размораживатель стекла заднего (при наличии)
- Электронные компоненты приборной панели
- Прикуриватель
- ABS
- Сигнал стартера
- Задняя щетка
- Противотуманные фары
- Зеркала
- Стоп сигналы
- Щетки
- Дополнительная розетка
- Аудиосистема
- Управление АКПП
- Аварийная сигнализации
Таблица – схема
Вариант 2
Фотография
Таблица с обозначением
Блоки под капотом
Схема
Назначение
- блок предохранителей в моторном отсеке;
- блок управления ABS;
- блок реле;
- электродвигатель очислителя ветрового стекла;
- реле предварительного разогрева для автомобилей с дизельным двигателем;
- реле левой фары;
- реле звукового сигнала;
- реле вентилятора обдува радиатора;
- реле блока управления двигателем;
- реле вспомогательного оборудования;
- реле 1 вентилятора обдува радиатора;
- реле 2 вентилятора обдува радиатора;
- реле нейтральной передачи;
- реле кондиционера;
- реле очистителя заднего стекла;
- реле правой фары;
- реле очистителя ветрового стекла
Пример фотографии блока с реле.
Количество элементов и их назначение может отличаться, от представленного. Актуальная расшифровка будет нанесена на крышку.
Монтажный блок с предохранителями
Вариант 1
Фото – схема
Описание
Вариант 2
Фото – схема
Перевод обозначений на русский
- hazard – аварийная сигнализация
- horn – звуковой сигнал
- alt s – сигнал возбуждения обмотки генератора
- tail – задние фонари
- abs sol – соленоид абс
- ign sw – вкл. зажигания
- abs mtr – мотор абс
- battery – аккумулятор
- h/lamp rh – правая фара
- h/lamp lh – левая фара
- audio – магнитола
- eng cont – блок управления двигателем
- ign coil – катушка зажигания
- throt motor – привод дроссельной заслонки
- inj – что-то про инжектор
- hid rh – ксенон правый
- hid lh – ксенон левый
- rr defog – задние противотуманные фары
- rad fan 1,2,3 – пропеллер радиатора 1,2,3
- main – основной пред хз на что
- power window – эл. стеклоподъёмники
Реле
Реле поворотов и аварийной сигнализации на 2106 находится за щитком приборов, за тахометром. Не далеко от него крепятся реле обогрева заднего стекла, реле – прерыватель контрольной лампы стояночного тормоза (РС 492).
Реле дворников на автомобиле находится в ногах водителя с левой стороны под обшивкой.
Реле ближнего (Б) и дальнего (А) света фар крепится к брызговику правого лонжерона под капотом.
Рядом с ними расположено реле лампы сигнализатора заряда аккумуляторной батареи (РС 702).
Под капотом на брызговике лонжерона с левой стороны находятся реле вентилятора системы охлаждения (90.3747-10, 113.3747-10) и реле звуковых сигналов (РС 528).
Хотите помочь дополнить материал? Пишите всё в комментари.

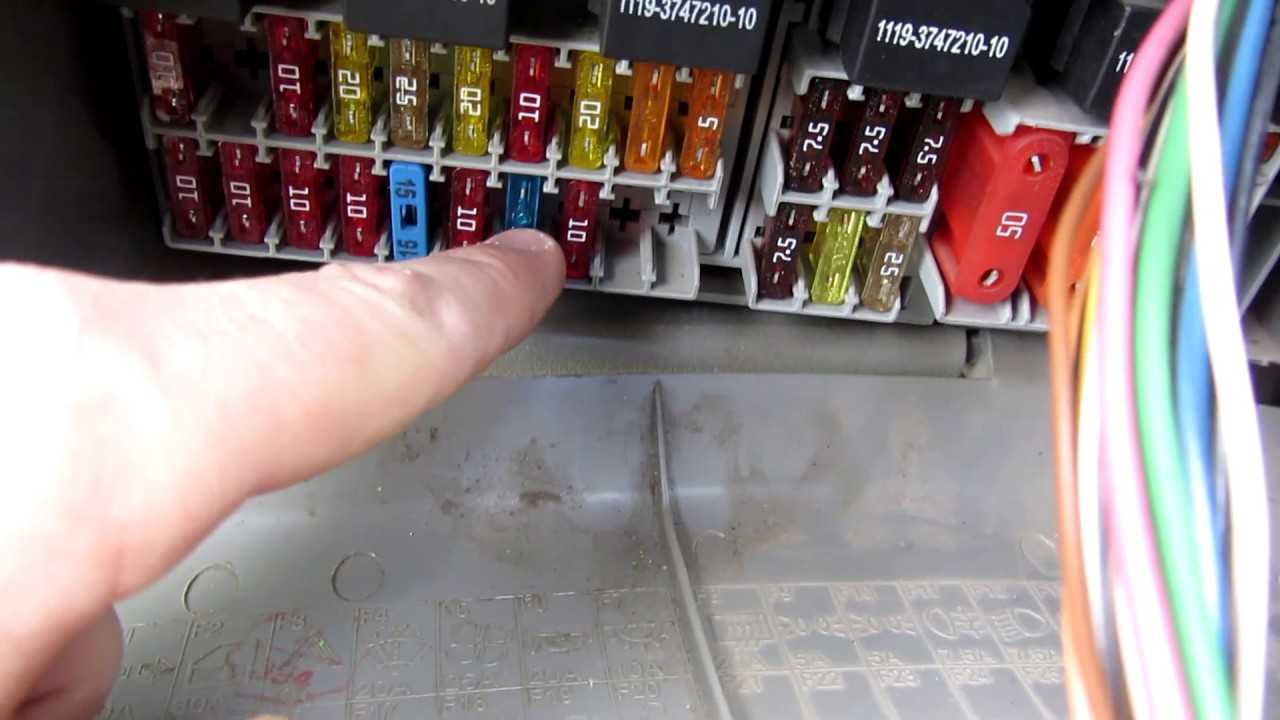

Предохранители

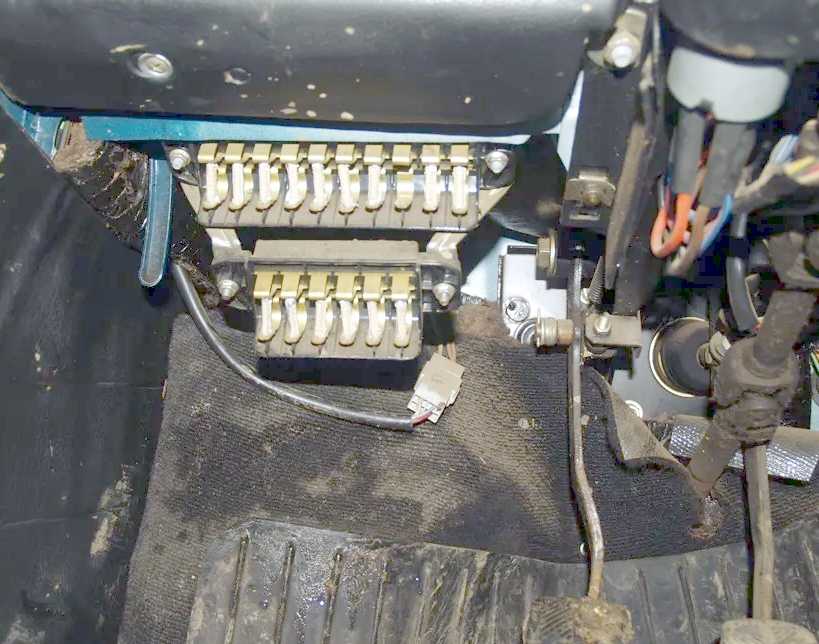

Главный блок предохранителей находится под панелью слева.
Схема
Описание
| 1 – Основной блок 41.3722 | |
| 1 | 16А Прикуриватель, лампы стоп-сигнала, звуковой сигнал, часы, плафоны освещения салона, штепсельная розетка для переносной лампы |
| 2 | 8А Электродвигатели стеклоочистителя и омывателя ветрового стекла, реле стеклоочистителя, электродвигатель отопителя |
| 3 | 8А Дальний свет (левая фара), лампа сигнализатора включения дальнего света |
| 4 | 8А Дальний свет (правая фара) |
| 5 | 8А Ближний свет (левая фара) |
| 6 | 8А Ближний свет (правая фара), задний противотуманный фонарь |
| 7 | 8А Габаритный свет (левый подфарник, правый задний фонарь), лампа освещения багажника, правый фонарь освещения номерного знака, лампы освещения приборов, лампа подсветки прикуривателя |
| 8 | 8А Габаритный свет (правый подфарник, левый задний фонарь), левый фонарь освещения номерного знака, подкапотная лампа, лампа сигнализатора габаритного света |
| 9 | 8А Указатели поворота и соответствующая лампа сигнализатора, указатель давления масла с лампой сигнализатора, указатель температуры охлаждающей жидкости, лампы света заднего хода, указатель уровня топлива с лампой сигнализатора резерва, лампа сигнализатора включения стояночного тормоза и уровня тормозной жидкости, лампа сигнализатора заряда аккумуляторной батареи, электромагнитный клапан карбюратора, тахометр, лампа освещения вещевого ящика, сигнализатор приоткрытая воздушной заслонки карбюратора, обмотка реле обогрева заднего стекла |
| 10 | 8А Регулятор напряжения, обмотка возбуждения генератора |
| 2 – Дополнительный блок ПР-120 | |
| 11 | 8А Резервный |
| 12 | 8А Резервный |
| 13 | 8А Стеклоподъемники |
| 14 | 16А Элемент обогрева заднего стекла |
| 15 | 16А Электродвигатель вентилятора системы охлаждения |
| 16 | 8А Указатели поворота в режиме аварийной сигнализации |
Блоки под капотом
Под капотом Mitsubishi Outlander 3 может быть расположено 2 блока с предохранителями и реле – слева и справа моторного отсека.
Главный блок
Устанавливается с права.
Пример схемы с крышки блока
Схема
Обозначение
| SBF1 | 30А Электродвигатель вентилятора конденсатора |
| SBF2 | 30А Стартер |
| SBF3 | 30А Электродвигатель вентилятора конденсатора |
| SBF4 | 40А Электродвигатель вентилятора системы охлаждения двигателя |
| SBF5 | 40А ABS |
| SBF6 | 40А VLC |
| SBF7 | 30А ABS |
| BF1 | 30А Электропривод двери багажного отделения |
| BF2 | 30А Усилитель аудиосистемы |
| BF3 | 30А Устройство ввода-вывода |
| BF4 | 30А Электрооборудование дизельного двигателя |
| F1 | 20А АКПП |
| F2 | 15А Обогреватель щеток стеклоочистителя |
| F3 | Резерв |
| F4 | 10А Дневные ходовые огни |
| F5 | 15А Противотуманные фары |
| F6 | 10А Кондиционер |
| F7 | 20А Омыватели фар |
| F8 | 20А Звуковой сигнал противоугонной системы |
| F9 | 10А Звуковой сигнал |
| F10 | 15А Привод дроссельной заслонки |
| F11 | 7,5А Генератор |
| F12 | 7,5А Двигатель |
| F13 | 20А Цепь питания электрооборудования двигателя |
| 25А Подогреватель топливной магистрали | |
| F14 | 15А Бензонасос |
| F15 | 10А Катушка зажигания |
| F16 | 10А Цепь питания электрооборудования двигателя |
| F17 | 10А Фара дальнего света (левая) |
| F18 | 10А Фара дальнего света (правая) |
| F19 | 20А С газоразрядной лампой: Фара ближнего света(левая) |
| F20 | 20А С газоразрядной лампой: Фара ближнего света (правая) |
| F21 | 10А С галогенной лампой: Фара ближнего света(левая) |
| F22 | 10А Фара ближнего c галогенной света (правая) лампой |
| F23 | 7,5А Датчик заряда аккумуляторной батареи |
Назначение реле
Дополнительный блок
Устанавливается не на все модели.
Схема
Расшифровка
| SBF1 | 30A Патронник |
| SBF2 | 30A Вакуумный насос |
| F1 | 20А Водяной насос (электро двигатели) |
| F2 | 7,5А Управление батареи |
| F3 | 15A Батарея питания отопителя |
| F4 | 7,5А Лючок топливного бака |
| F5 | 7,5A Соленоид кондиционера |
| F6 | 7,5A Насос кондиционера |
| F7 | 10A Контролёр электромотора |
| F8 | 7,5A Обогрев лобового стекла |
| F9 | 15A Главный драйвер батареи / 10А Питатель питания и контролер зарядки |
| F10 | 15A Контроллер зажигания |
| F11 | 7,5A Контроллер зажигания |
Блок на АКБ
На плюсовой клемме аккумуляторной батареи так же может крепится блок предохранителей выполненный в виде плавких вставок высокой мощности.
Большинство цепей питания электрооборудования японского кроссовера защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне.
Рассмотрены схемы Митсубиси Аутлендер (кузов CU0W) 1-го поколения 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска 2WD&4WD с двигателями 4G63 (2,0 л), 4G64 (2,4 л) и 4G69 (2,4 л MIVEC).

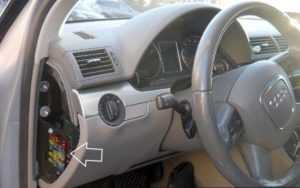

В салоне
С — со стороны водителя внизу, за пластиковой крышкой.
- Контрольная лампа ABS;
- контрольная лампа разрядки аккумуляторной батареи,
- подрулевой комбинированный переключатель,
- комбинация приборов,
- контрольная лампа индикации неисправности двигателя,
- электронный блок управления системой ETACS,
- контрольная лампа SRS,
- электронный блок управления SRS,
- датчик скорости автомобиля
- Реле эл.маг. муфты компрессора кондиционера,
- электронный блок управления кондиционером,
- реле электродвигателя вентилятора отопителя,
- реле обогревателя заднего стекла,
- блок управления электрооборудованием,
- сервопривод заслонки выбора режима забора воздуха
- Обогреватели боковых зеркал,
- реле подогревателя щеток очистителя ветрового стекла
- Блок управления электрооборудованием,
- электродвигатель очистителя ветрового стекла
- Электронный блок управления системой ABS,
- датчик ускорения ,
- электропривод люка крыши
- Электронный блок управления системой ETACS,
- электродвигатель очистителя заднего стекла
- Диагностический разъем,
- электронный блок управления системой ETACS
- Задние противотуманные фонари,
- контрольная лампа включения задних противотуманных фонарей,
- реле задних противотуманных фонарей
- Контроллер электровентилятора отопителя,
- электродвигатель вентилятора отопителя,
- реле электровентилятора отопителя,
- переключатель электровентилятора отопителя,
- резистор
- Универсальный предохранитель № 6,
- реле обогревателя заднего стекла,
- обогреватель заднего стекла
Общий вид монтажного блока в салоне.
В моторном отсеке
А — плавкая вставка на аккумуляторной батарее, В — блок реле и предохранителей в подкапотном отсеке.
-
При какой температуре включается вебасто
-
Схема передней подвески ситроен с4
-
Схема подвески пежо 607
-
Ошибка кодирования abs bmw
- Рено аркана температура двигателя

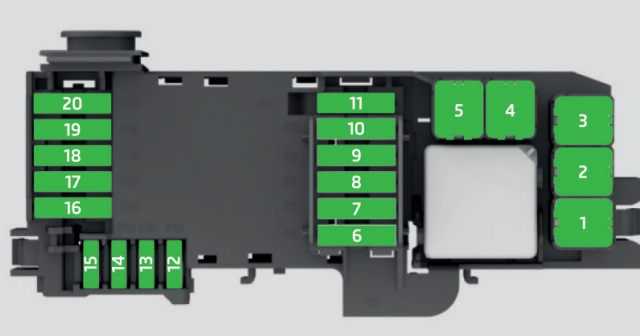

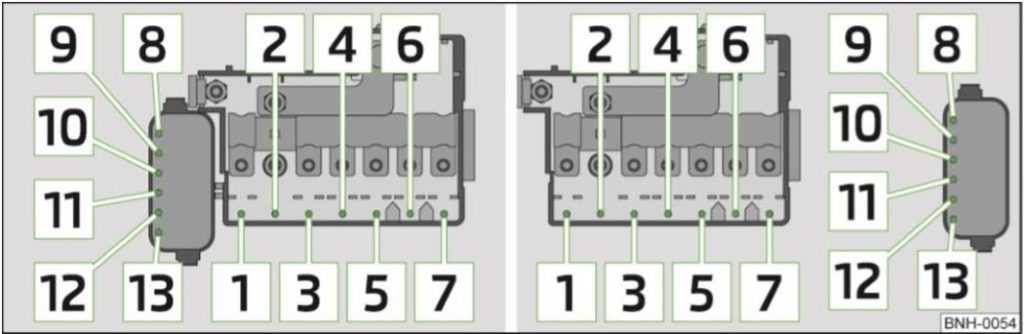

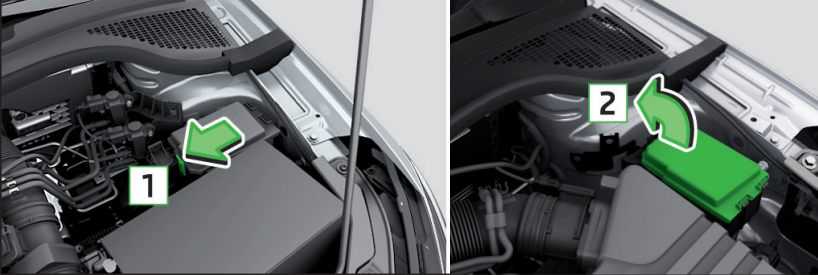

Блок под капотом
Вариант 1. Модели до 2015 года.
В моторном отсеке данный блок расположен на плюсовой клемме аккумуляторной батареи и состоит из 2-х отделов (отдел предохранителей и отдел плавких вставок высокой мощности.) В зависимости от версии двигателя, 1-ый блок может находится как слева так и справа от АКБ.
Схема
Назначение
| 1 | 175А Генератор |
| 2 | 80А не используется |
| 3 | 60А Салон (вариант 1), Питание блока предохранителей (вариант 2] |
| 4 | 40А Дополнительный электрический отопитель (вариант 1) Салон (вариант 2) |
| 5 | Салон |
| 6 | Вентилятор радиатора, блок управления системы предварительного накаливания |
| 7 | Электрогидравлический усилитель рулевого управления |
| 8 | 30А ABS |
| 9 | Вентилятор радиатора |
| 10 | Автоматическая коробка передач |
| 11 | 5А ABS |
| 12 | 40А Центральный блок управления |
| 13 | Дополнительный электрический отопитель |
Вариант 2. Модели с 2016 года.
Блок находится в левой части моторного отсека под защитной крышкой. Варианты доступа смотрите на рисунке. С боку к нему крепятся предохранители высокой мощности в виде плавких вставок. В углу возможно нахождение реле обогрева ветрового стекла.
Фотография
Схема
Расшифровка
- Вентилятор радиатора
- Система предварительного накаливания
- ABS или ESC
- Электрический дополнительный отопитель — контур 2, отопитель ветрового стекла
- Электрический дополнительный отопитель — контур 3, отопитель ветрового стекла
- Автоматическая коробка передач
- Система управления двигателя
- Стеклоочиститель ветрового стекла
- Центральный блок управления, модуль контроля АКБ
- АBS или ESC
- Вакуумный насос тормозной системы
- Форсунки, клапан дозирования топлива, регулятор давления топлива, компоненты двигателя
- Концевой выключатель педали тормоза
- Топливный насос, вентилятор радиатора, насос системы охлаждения наддувочного воздуха, компоненты двигателя
- Система управления двигателя
- Стартер
- Система управления двигателя
- Клапан заслонок впускных каналов, регулятор давления наддува, температура моторного масла, клапан адсорбера, клапан регулирования давления масла, компоненты двигателя
- Лямбда-зонд
- Система предварительного накаливания, обогрев вытяжной вентиляции картера

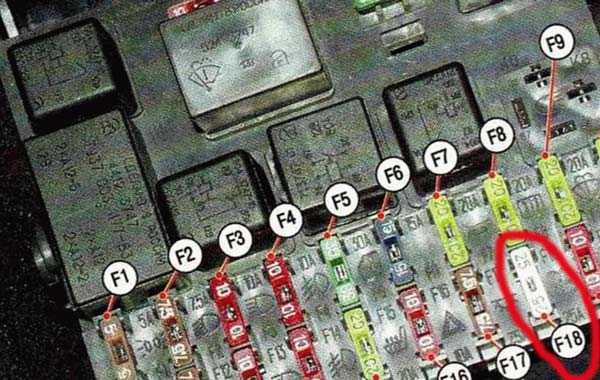

Главный блок
Основной блок с предохранителями и реле находится под панелью приборов со стороны водителя, за защитной крышкой.
Схема Вариант 1
Схема Вариант 2
Описание предохранителей
| F1 | 15А Электронный блок управления двигателем, реле электро вентилятора системы охлаждения, топливные форсунки |
| F2 | 30А Электро стеклоподъемники |
| F3 | 15А Аварийная сигнализация |
| F4 | 20А Стеклоочиститель, подушка безопасности |
| F5 | 25А Отопитель (предохранитель печки калины), Блок управления электро усилителем, Омыватель ветрового стекла |
| F6 | 20А Звуковой сигнал |
| F7 | 10А Жидкокристаллический индикатор комбинации приборов, Выключатель и лампы сигналов торможения, Освещение салона |
| F8 | 20А Обогрев заднего стекла |
| F9 | 5А Лампы габаритного света с правой стороны, Лампа освещения вещевого ящика |
| F10 | 5А Лампы габаритного света с левой стороны, Сигнализатор наружного освещения в комбинации приборов, Лампы освещения номерного знака |
| F11 | 7,55А Фонарь заднего противотуманного света, Блок управления иммобилизатором |
| F12 | 7,5А Лампа ближнего света правой блок – фары |
| F13 | 7,5А Лампа ближнего света левой блок – фары |
| F14 | 10А Лампа дальнего света правой блок – фары |
| F15 | 10А Лампа дальнего света левой блок – фары |
| F16 | 10А Правая противотуманная фара |
| F17 | 10А Левая противотуманная фара |
| F18 | 20А Обогрев передних сидений, прикуриватель |
| F19 | 10А АБС |
| F20 | 15А Прикуриватель, замок багажного отделения, диагностический разъем |
| F21 | 10А Цепь блокировки заднего хода коробки передач |
| F22 | 15А Блок управления охранной сигнализацией |
| F23 | 10А Блок управления электро усилителем рулевого управления |
| F24 | 7,5А Кондиционера |
| F25 | 10А Плафон освещения салона, сигналы торможения |
| F26 | 25А АБС |
| F27 | Запасной |
| F28 | Запасной |
| F29 | Запасной |
| F30 | Запасной |
| F31 | 50А Электро усилитель рулевого управления |
| F32 | 30А АБС |
Назначение реле
| K1 | Реле омывателя блок-фар |
| K2 | Реле стеклоподъемников |
| K3 | Дополнительное реле стартера |
| K4 | Разгрузочное реле выключателя зажигания |
| К5 | Реле аварийной сигнализации |
| K6 | Реле обогрева сидений / Реле очистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле противотуманных фар |
| K10 | Реле обогрева заднего стекла и наружных зеркал |
| K11 | Реле подогрева сидений |
| K12 | Реле топливного насоса |
| K13 | Реле света заднего хода |
| K14 | Реле электро вентиляторов охлаждения радиатора |
| K15 | Реле обогрева ветрового стекла |
| K16 | Реле обогрева ветрового стекла |
| K17 | Реле муфты компрессора кондиционера |

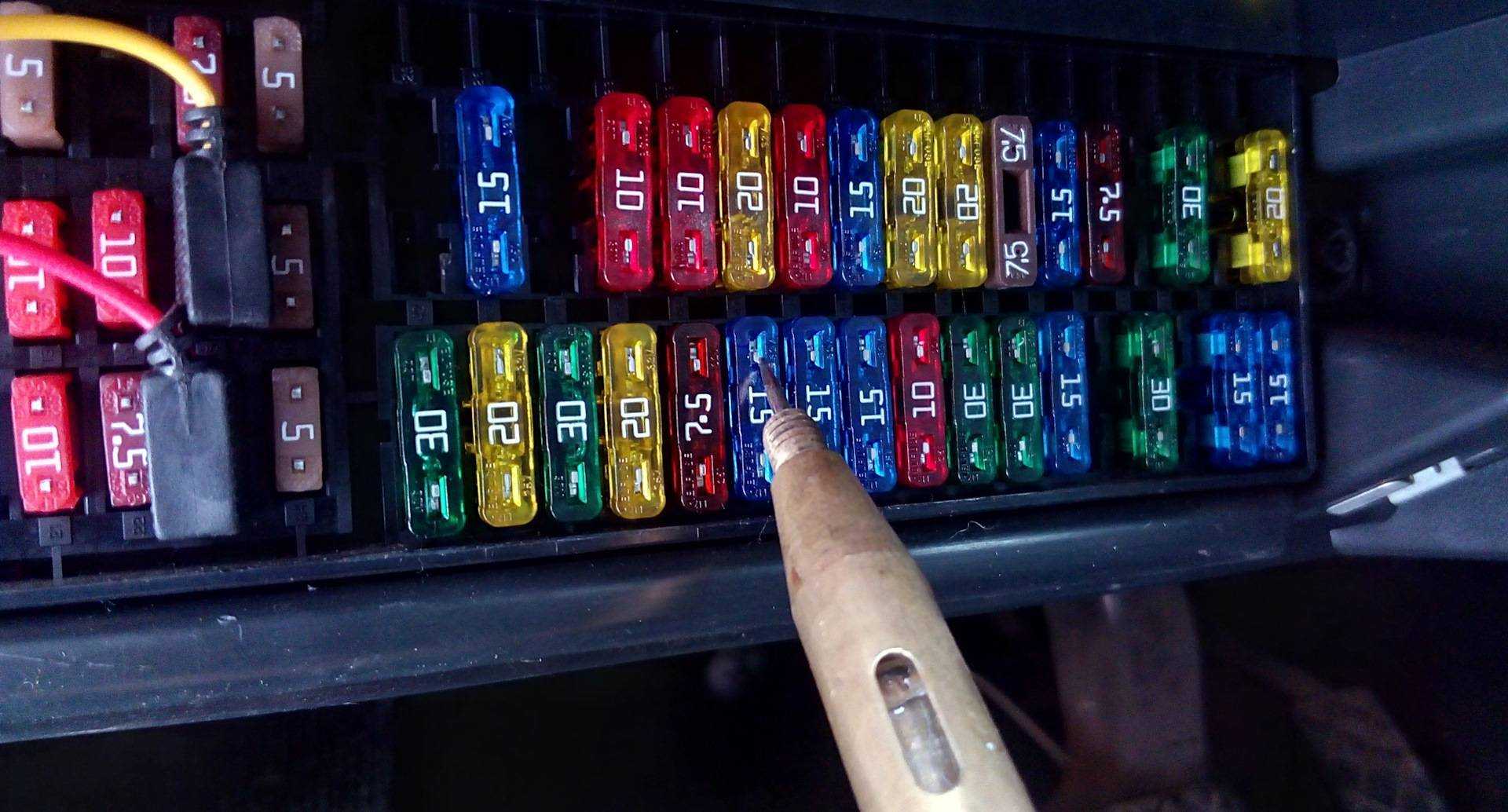

Блоки предохранителей и реле в салоне
Основная плата с предохранителями ауди а4 б7
Расположен данный блок с левого торца панели приборов за пластиковой крышкой.
Схема
Расшифровка схемы
| № | Назначение |
| 1 | 10А кондиционер |
| 2 | 5А фонари освещения пространства для ног |
| 3 | 5А обуреваемые жиклеры стеклоомывателя |
| 4 | 5А вентилятор системы охлаждения |
| 5 | 10А телефон, сенсор уровня моторного масла, многофункциональные выключатели, обогрев задних сидений, штора заднего стекла, автоматическая коробка передач (кулиса переключения передач) |
| 6 | 5А кондиционер (датчик оценки качества воздуха), датчик давления |
| 7 | 10А электронная система динамической стабилизации (ESP), выключатель сигнала торможения, датчик педали сцепления, датчик угла поворота рулевого колеса |
| 8 | 5А телефон |
| 9 | 15А усилитель тормозного привода (вакуумный насос) |
| 10 | 5А автоматический регулятор угла наклона фар. Adaptive light (поворотный свет) справа |
| И | отсутствует |
| 12 | 10А диагностическая розетка |
| 13 | 10А модуль рулевой колонки |
| 14 | 10А фонари сигнала торможения |
| 15 | 10А комбинация приборов, система навигации |
| 16 | 5А устройство для открывания гаражных ворот |
| 17 | 10А помощь при парковке, регулирование дорожного просвета, контроль давления воздуха в шинах, сенсор дождя/света |
| 18 | 5А Адаптивный свет (поворотный свет) слева |
| 19 | 15А противотуманный свет |
| 20 | отсутствует |
| 21 | отсутствует |
| 22 | 15А дверь водителя/ переднего пассажира |
| 23 | 15А задние двери |
| 24 | 20А комфортабельное электрооборудование с центральным управлением |
| 25 | 30А вентилятор отопителя |
| 26 | 30А обогрев заднего стекла |
| 27 | 30А розетка прицепа (блок управления) |
| 28 | 20А топливный насос, дополнительный насос дизельного двигателя |
| 29 | отсутствует |
| 30 | 20А подъемно-сдвижная панель крыши |
| 31 | 15А автоматическая трансмиссия, диагностическая розетка, автоматически экранируемое внутреннее зеркало |
| 32 | 20А штепсельная розетка прицепа |
| 33 | 15А прикуриватель |
| 34 | 15А отсутствует |
| 35 | 20А розетка в багажнике |
| 36 | 30А стеклоочиститель |
| 37 | 30А насос стеклоомывателя и устройства чистки фар |
| 38 | 15А комфортабельное электрооборудование с центральным управлением, отпирание багажника |
| 39 | 20А радиосистема |
| 40 | 25А звуковой сигнал |
| 41 | 30А автономный отопитель |
| 42 | 25А электронная система динамической стабилизации (ESP) |
| 43 | 15А управление двигателем |
| 44 | 35А обогрев сидений |
Блоки предохранителей и реле под приборной панелью
Схема 1 блока
Назначение
| 1 | |
| 2 | |
| 3 | |
| 4 | Блок управления 3 системы сигнализации такси-hands-free |
| A | |
| B | Дополнительное оборудование |
| c | |
| D | |
| H | (50A) Антиблокировочная система тормозов(ABS) |
| G | (40A/60A) Блок управления 1 электродвигателем вентилятора системы охлаждения |
| F | (10A) Обслуживающие автомобили |
| E | Блок управления 2 электродвигателем вентилятора системы охлаждения – если установлен |
Схема 2 блока
Описание схемы предохранителей
| 1 | Реле топливного насоса- бензин |
| 2 | Блок управления усилителем рулевого управления (Servotronic) (если установлен) |
| 3 | Реле звукового сигнала (двойная тональность) |
| 4 | Реле вакуумного насоса усилителя тормозов (если установлено) |
| 5 | |
| 6 | Реле вспомогательных цепей зажигания |
| 7 | |
| 8 | |
| 9 | |
| F1 | |
| F2 | (10A) Тепловой предохранитель электропривода солнцезащитной шторки заднего стекла |
| F3 | |
| F4 | (30A) Тепловой предохранитель электропривода задних стеклоподъёмников |
| F5 | (10A) Электропривод сидений (регулировка поясничной опоры) |
| F6 | (30A) Тепловой предохранитель электропривода передних стеклоподъемников |
| F7 | (30A) Разъем электрооборудования прицепа |
Схема 3 блока
Назначение
| 1 | — |
| 2 | Реле 2 нагревателя охлаждающей жидкости — высокая мощность |
| 3 | Реле 1 нагревателя охлаждающей жидкости — низкая мощность |
| F1 | (30А) Дополнительный отопитель – 2003 г |
| F2 | (40A) Нагреватель охлаждающей жидкости |
| F3 | (60A) Нагреватель охлаждающей жидкости |
Блок в моторном отсеке audi a4 b7
Общая схема
Данный блок находится под ECM/TCM (аккумуляторная секция). Возможны несколько вариантов расшифровки.
Описание для бензиновых двигателей
| 1 | Реле нагревателя охлаждающей жидкости (V6) |
| 2 | Реле системы управления трансмиссией (Multitronic) |
| 3 | Реле насоса системы подачи воздуха на выпуск |
| 4 | Блок управления электродвигателем насоса системы охлаждения (AMM/BDV) |
| 5 | Реле выключателя запрещения запуска (если установлено) |
| F1 | (15A) Система управления двигателем, выключатель стоп-сигналов (датчик положения педали тормоза) |
| F2 | (40A) Электродвигатель насоса подачи воздуха на выпуск |
| F3 | (15A) Система управления АКПП (6-ступенчатая АКПП/ Multitronic) |
Описание для дизельных двигателей
| 1 | Реле подкачивающего топливного насоса |
| 2 | Реле системы управления трансмиссией (Multitronic) |
| 3 | Реле свечей накаливания |
| 4 | Реле системы управления двигателем |
| 5 | Реле выключателя запрещения запуска/ реле фонаря заднего хода(Multitronic) |
| F1 | (15A) Система управления двигателем, выключатель стоп -сигналов (датчик положения педали тормоза) |
| F2 | (60A/80A) Свечи накаливания |
| F3 | (15A) Система управления АКПП (6-ступенчатая АКПП/ Multitronic) |
| F4 | (60A) Свечи накаливания |

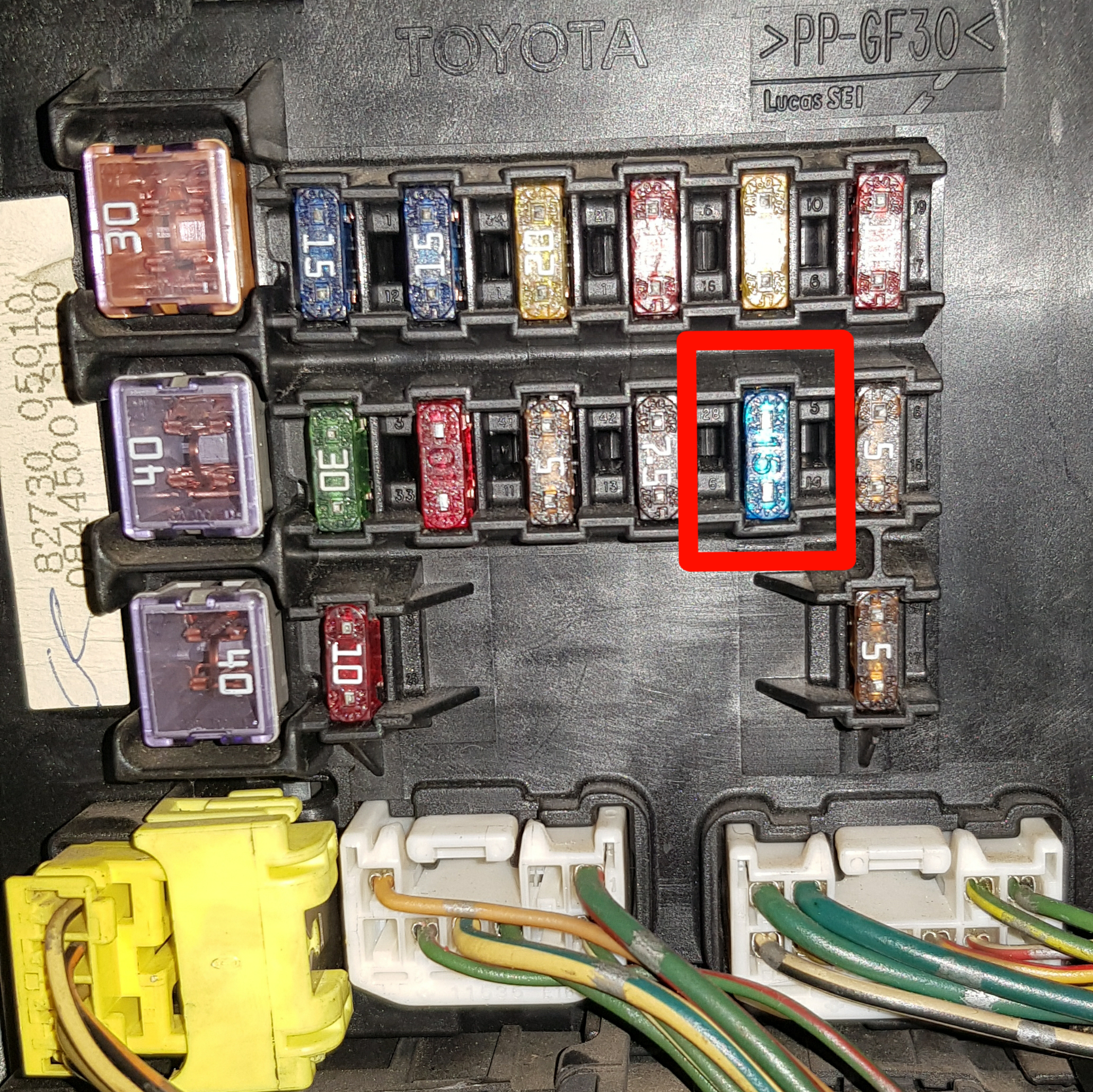

Предохранителе в салоне
Данный блок расположен в панели и закрыт защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с описанием элементов.
Вариант 1
Фотография
Схема
Описание
| 1 | 25А / 15А Электродвигатель вентилятора отопителя, резистор вентилятора отопителя, выключатель по температуре, выключатель по давлению, реле отключения кондиционера, реле кондиционера, термостат, э/п клапан системы повышения частоты вращения XX (FICD) |
| 2 | 10А Выключатель кондиционера, реле кондиционера, выключатель по давлению, электромагнитная муфта компрессора кондиционера, э/п клапан системы повышения частоты вращения XX(FICD), термостат |
| 3 | 10А Реле стартера, выключатель запрещения запуска |
| 4 | 15А Прикуриватель, радиоприемник |
| 5 | 10А Фара (правая), реле переключателя света фар |
| 6 | 10А Фара (левая), реле переключателя света фар, реле-прерыватель указателей поворота, указатели поворота |
| 7 | 15А Радиоприемник и часы, освещение салона, выключатель освещения салона, концевые выключатели дверей, зуммер системы предупреждения о движении задним ходом, выключатель блокировки дверей, реле центрального замка, электропривод замков дверей, контроллер центрального замка, спидометр |
| 8 | 15А Выключатель аварийной сигнализации, звуковой сигнал, реле звукового сигнала, выключатель звукового сигнала, указатели поворота |
| 9 | 15А Реле габаритов, подсветка, выключатель противотуманных фар, противотуманные фары, переключатель управления освещением, выключатель задних противотуманных фонарей, реле задних противотуманных фонарей |
| 10 | 10А Выключатель стоп-сигналов, стоп-сигналы, контроллер блокировки селектора |
| 11 | 15А Переключатель управления стеклоочистителями и стеклоомывателями, электродвигатель стеклоочистителей, электродвигатель стеклоомывателей, реле системы изменения интервала работы стеклоочистителей |
| 12 | 10А Реле управления горным тормозом, электронный блок управления АКПП, индикатор “OD OFF”, индикатор “UNLADEN”, реле электродвигателя вентилятора конденсатора, зуммер системы предупреждения о движении задним ходом, выключатель фонарей заднего хода, фонари заднего хода, выключатель запрещения запуска, реле стартера, контроллер системы облегчения запуска двигателя (QOSIII), , контроллер системы облегчения запуска двигателя (QOSII), реле свечей накаливания №1, реле свечей накаливания №2, индикатор свечей накаливания, указатель температуры охлаждающей жидкости, датчик температуры, датчик скорости автомобиля, комбинация приборов, реле электропривода стеклоподъемников, реле-прерыватель указателей поворота, переключатель системы управления полным приводом (4WD), реле системы 4WD, электро пневмо клапан системы управления полным приводом |
| 13 | 10А / 15А Подогреватель топлива |
| 14 | 15А Задний отопитель, выключатель заднего отопителя |
| 15 | 10А Выключатель горного тормоза, реле управления горным тормозом, электромагнитный клапан горного тормоза, электромагнитная муфта горного тормоза, педаль акселератора |
| 16 | 10А Выключатель противотуманных фар, противотуманные фары, ЭБУ |
| 17 | 10А Указатели поворота, выключатель указателей поворота |
| 18 | 15А Генератор, реле системы зарядки, контроллер системы облегчения запуска двигателя (QOSIII) |
| 19 | 10А Электропривод останова двигателя, электромагнитный клапан отсечки топлива |
| 20 | 10А Переключатель корректора фар, электропривод корректора фар |
| 23 | 15А Повторители указателей поворота, реле повторителей указателей поворота |
Полную электросхему распределения питания данного блока можете скачать тут.
Вариант 2
Актуальная схема будет находится на обратной стороне крышки.
Расшифровка
Полная таблица расшифровки японских иероглифов: скачать.
Если же обозначения на английском, тогда сверьтесь с таблицей.
| HEATER | Отопитель |
| AIRCON | Кондиционер |
| ABS | АБС |
| HSA | Система трогания на подъеме |
| STARTER | Стартер |
| RADIO, CIGAR | Магнитола, прикуриватель |
| HEAD LAMP (RH) | Правая фара |
| HEAD LAMP (LH) | Левая фара |
| ROOM LAMP, CLOCK | Лампа освещения салона, Часы |
| HAZARD, HORN | Аварийная сигнализация, звуковой сигнал |
| TAIL | Габаритные огни |
| FOG LAMP | Противотуманные фары |
| STOP LAMP | Стоп-сигналы |
| WIPER, WASHER | Стеклоочиститель и омыватель |
| GAUGE, BACK | Комбинация приборов, фонарь заднего хода |
| FUEL HEATER | Подогрев топлива |
| SEAT HEATER | Обогреватель сидений |
| EXH. BREAKE | Горный тормоз |
| FOG LAMP | Противотуманные фары |
| TURN S/LAMP | Указатели поворота |
| GENERATOR | Генератор |
| ENG. STOP | Остановка двигателя |
| POWER WINDOW | Электропривод стекло подъемников |
