2.1.4. Идентификация контактов на плате предохранителей и блоков реле

Идентификация блоков реле (Audi-80/ 90)

1. Противотуманные фары J5 2. Вентилятор охлаждающий радиатор (ступень 2) J101 3. Блок управления вентилятором охлаждения радиатора при выключенном двигателе J138 4. Не используется 5. Реле понижения нагрузки J18

6. Нагнетатель свежего воздуха кондиционера J11 7. Устройство подачи звукового сигнала J4 8. Перемычка между контактами 36 и 38 ручной коробки передач 9. Автоматическая коробка передач J60 10. Топливный насос J17 11. Вентилятор охлаждающий радиатор (ступень 1) J26

Идентификация контактов на плате предохранителей и блоков реле

РАСПОЛОЖЕНИЕ БЛОКА РЕЛЕ	НОМЕР КОНТАКТА	НОМЕР НА БЛОКЕ РЕЛЕ	ИСПОЛЬЗОВАНИЕ
1	10	86	Противотуманные лампы
11	30
12	85
13	87
2	14	30	Реле высокой скорости вентилятора охлаждения радиатора
15	85
16	87a
17	87
18	86
3	1	15	Блок управления вентилятором охлаждения радиатора при выключенном двигателе
2	30
3	31
4
5	ST1
6
7	87
8
9
4			Открыт
5	24	30	Реле, понижающее нагрузку
25	85
26	87
27	86
6	58		Реле воздушного кондиционера
28	86
29	87a
30	30
31	85
7	32	87	Устройство подачи звукового сигнала
33	86
34	30
35	65
8	36	87	Автоматическая коробка передач
37	86
38	30
39	85
9	40	53e	Прерыватель работы стеклоомывателя и стеклоочистителя
41	53c
42	31b
43	15
44	31
45	I
10	46	15	Топливный насос
47	T
46	30
49	L
50	31
51	1
52	87
53
59
11	54	87	Реле низкой скорости вентилятора охлаждения радиатора
55	86
56	30
57	85

Идентификация блоков реле (Audi-80/ 90, 80/ 90 Quattro и Купе, начиная с моделей 1989 г.в.)

1. Противотуманные фары, J5 2. Не используется 3. Блок управления вентилятором охлаждения радиатора при выключенном двигателе, J138 4. Система стеклоомывателей передних фар, J39 5. Реле понижения нагрузки, J18 6. Реле высокой скорости вентилятора охлаждения радиатора, J101

7. Устройство подачи звукового сигнала, J4 8. Перемычка между контактами 36 и 38 ручной коробки передач 8. Автоматическая коробка передач, J60 9. Прерыватель работы стеклоомывателя и стеклоочистителя, J31 10. Топливный насос, J17 11. Реле низкой скорости вентилятора охлаждения радиатора, J26

Идентификация контактов на плате предохранителей и блоков реле

РАСПОЛОЖЕНИЕ БЛОКА РЕЛЕ	НОМЕР КОНТАКТА	НОМЕР НА БЛОКЕ РЕЛЕ	ИСПОЛЬЗОВАНИЕ
1	10	86	Противотуманные лампы
11	30
12	85
13	87
2		Открыт
3	1	15	Блок управления вентилятором охлаждения радиатора при выключенном двигателе
2	30
3	31
4	Т
5	ST1
6
7	87
8
9
4	19	30	Система стеклоомывателей передних фар
20	85
21	86
22	87
23
5	24	30	Реле, понижающее нагрузку
25	85
26	87
27	86
6	58	87	Реле высокой скорости вентилятора охлаждения радиатора
28	86
29	87a
30	30
31	85
7	32	87	Устройство подачи звукового сигнала
33	86
34	30
35	85
8	36	87	Автоматическая коробка передач Перемычка (ручная коробка передач)
37	86
38	30
39	85
9	40	53e	Прерыватель работы стеклоомывателя и стеклоочистителя
41	53c
42	31b
43	15
44	31
45	I
10	46	15	Топливный насос
47	T
46	30
49	L
50	31
51	1
52	87
53
59
11	54	87	Реле низкой скорости вентилятора охлаждения радиатора
55	86
56	30
57	85

Плата предохранителей и блоков реле, контакты для подсоединения проводки

A – Контакты для подсоединения штеккера системы кондиционирования, цвет серый B – Контакты для подсоединения штеккера переднего правого жгута проводов, цвет черный C – Контакты для подсоединения штеккера комбинации приборов, цвет голубой D – Контакты для подсоединения штеккера переднего левого жгута проводов, цвет зеленый E – Контакты для подсоединения штеккера переднего левого жгута проводов, цвет желтый F – Контакты для подсоединения штеккера комбинации приборов, цвет коричневый G – Контакты для подсоединения штеккера комбинации приборов, цвет красный

H – Контакты для подсоединения штеккера заднего жгута проводов, цвет черный I – Контакты для подсоединения штеккера комбинации приборов, цвет красный J – Контакты для подсоединения штеккера комбинации приборов, цвет желтый K – Контакты для подсоединения штеккера реле 3, цвет черный L – Контакты для подсоединения единичного штеккера (клемма 30), цвет бесцветный M – Контакты для подсоединения штеккера нестандартного оборудования, устанавливаемого по заказу, цвет бесцветный N – Не используется O – Не используется P – К предохранителю 20

предыдущая страница14.2.1.3. Места расположения и идентификация предохранителей

следующая страница 14.2.1.5. Дополнительная плата блоков реле

Общее расположение электронных блоков управления в салоне

1. Бортовой компьютер/ блок автоматической диагностики систем автомобиля;
2. Электронный блок управления впрыском топлива или Электронный блок управления системы Motronic;
3. Электронный блок управления кондиционером;
4. Датчик положения (высоты) автомобиля над уровнем моря;
5. Электронный блок управления зажиганием;
6. Зуммер выключения автоматического режима работы коробки передач;
7. Панель управления кондиционером;
8. Реле питания электропривода сидений.
9. Электронный блок управления электроприводом сидений;
10. Дополнительный монтажный блок;
11. Блок активации подушки безопасности;
12. Подушка безопасности;
13. Электронный блок управления автоматической коробки передач;
14. Прерыватель аварийной световой сигнализации (указателей поворота);
15. Контактные разъемы системы диагностики;
16. Контактный разъем противотуманных фар.

Рулевое управление

Ремонт втулки рулевой рейки Audi Q3Установка гидроусилителя руля Audi Q3 своими рукамиКак поменять жидкость гидроусилителя руля Ауди Q3 своими рукамиЗамена жидкости гур Audi Q3Как поменять карданчик рулевого вала Audi Q3Установка крестовины рулевого вала Ауди Q3 своими рукамиЗамена масла в гидроусилителе руля Audi Q3 своими рукамиКак заменить наконечник рулевой тяги Audi Q3 своими рукамиПоменять подшипник рулевого вала Ауди Q3Как заменить пыльник рулевой рейки Audi Q3Как заменить рулевую рейку Audi Q3Как заменить рулевую тягу Audi Q3 своими рукамиУстановка рулевых наконечников Ауди Q3Снятие руля Audi Q3Ремонт рычагов передней подвески Ауди Q3 своими рукамиПоменять сальник рейки Audi Q3Как поменять шкворень Audi Q3

Расположение

Транспортные средства иностранного производства в большинстве своем оборудованы многими электроприборами, требующими защиты. Именно для этого используются блоки предохранителей — с целью защиты оборудования от перенапряжения. Автомобили Ауди 80 b3 или б4, как и другие иномарки, снабжены блоком с предохранителями и реле.

Блок можно найти в подкапотном пространстве. После открытия капота вы увидите блок предохранителей (далее — БП), который находится под лобовым стеклом. Он скрыт пластиковой крышкой, предназначенной для защиты от влаги и мусора.

В этом блоке предохранителей находится 31 деталь, защищающая цепи проводки. Также здесь находится четыре запасных компонента. Кроме того, в этом блоке предохранителей вы можете увидеть специальный разъем, который необходим для подключения тестера для диагностики бортового компьютера. Схема предохранителей и таблица их назначений приведена ниже.

Схема БП

Эта схема актуальна для автомобилей Ауди 80 b3 и б4.

Как отмечено выше, в автомобилях Ауди 80 b3 и б4 за сохранность приборов отвечают не только предохранители, но и реле. Эти компоненты отвечают за функционирование электрических стеклоподъемников, электролюка, если таковой имеется (в зависимости от комплектации) и устройства регулирования положений передних сидений. Также здесь находится устройство, отвечающее за функционирование вентилятора радиатора системы охлаждения.

Расположение предохранителей и реле на Audi 100

Большая часть имеющихся в автомобиле цепей питания с электрооборудованием немецкого седана и универсалов имеют защиту в виде предохранительных элементов. Все основные составляющие ТС (фары, электродвигатель вентилятора, топливные насосы и другие детали), мощно потребляющие ток, подключаются через реле. Элементы защиты устанавливаются на монтажные блоки, которые располагаются в автомобильном салоне, отсеке с мотором или багажном отделении.

В пассажирском салоне

Схема блочных элементов в салоне для пассажиров:

1. Дополнительный № 1.
2. С предохранительными элементами и реле.
3. Соединение № 1.
4. Устройство с центральным распределительным элементом.
5. Дополнительный № 2.
6. Соединение № 2.
7. Системно-зажигательный.
8. Дополнительный монтаж № 3.
9. Соединение № 3.

В двигательном отсеке

Предохранители также находятся на одном из блоков (слева), установленном в двигательном отсеке Audi 100 C3. Данные элементы имеет способность восстанавливаться самостоятельно, т. е. в случае какой-либо ошибки или перегрузки начинают разрыв цепи.

Обозначения реле:

1. Без использования.
2. Управляет ремнем безопасности и ночным светом.
3. По задержке освещения изнутри.
4. Без использования.
5. По фарам освещения.
6. Без использования.
7. Включает 3-ю скорость вентилятора.
8. АБС.
9. Без использования.
10. Отвечает за электроподнимающий механизм.
11. Дополнительное, тоже относящееся к электроподнимающему механизму.
12. Без использования.
13. С обеспечением перегрузки тока подъема стекла.
14. Принадлежит обогревателю пассажирского сиденья.
15. Без использования.

Описание предохранителей: расположение, схемы, цена

Маркировка / обозначения	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 15	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)
F (Ф-36) / 15	Резервация
F (Ф-37) / 15	Резервация
F (Ф-38) / 15	Резервация
F (Ф-39) / 15	Резервация
F (Ф-40) / 15	Резервация

Признаки неисправности предохранителей на Audi 80 B3 первого – третьего поколений

• В месте расположения защитных модулей слышен запах плавленой пластмассы;
• На приборной панели индикатор сигнализирует о наличии поломки в моторном отсеке;
• При подаче тока, переключении режимов скорости, частоты вращения оборудование не работает;
• На монтажном блоке видны прострелы искры, что указывает на недостаточную фиксацию силовых кабелей.

Причины выхода из строя предохранителей

• Несоблюдение интервалов проведения технического осмотра Audi 80 B3, вследствие чего оборудование функционирует нестабильно, неактивно;
• Установка не оригинальных запчастей;
• Установка запчастей неквалифицированными мастерами;
• Механическое повреждение блока с защитными модулями;
• Короткое замыкание в электрической цепи автомобиля;
• Повреждение изоляционного слоя проводки;
• Окисление контактов, образование конденсата, попадание влаги на плату;
• Ослабленные контакты клемм.

Предохранители и реле Audi 80 B3 (1986-1991)

Audi 80 третьего поколения выпускался с 1986 года в округлом, полностью оцинкованным корпусе для защиты от коррозии, с мягкой клиновидной формой. Год выпуска автомобиля достаточно давний, поэтому вероятность возникновения проблем с электрикой или приборами высока.

В случае возникновения внештатной ситуации, связанной с электрическими приборами, следует в первую очередь проверить на целостность предохранители и реле Audi 80. Данная статья вам в помощь.

Блок предохранителей и реле Audi 80 B3:

Предохранители и реле Audi 80 расположены в нише подкапотного пространства , возле правой стойки и защищены крышкой.

Расположение и описание компонентов блока:

Предохранители блока:

1. (15 А) — Передние противотуманные фары, задний противотуманный фонарь
2. (15 А) — Аварийная сигнализация
3. (25 А) — Звуковой сигнал, стоп-сигнал, система поддержания скорости движения (педали сцепления и тормоза; только для моделей 1986-1988 года)
4. (15 А) — Часы, освещение багажника, освещение салона, зеркало заднего вида, розетка, прикуриватель, магнитола, бортовой компьютер, блок управления кондиционером
5. (30 А) — Вентилятор охлаждения радиатора — полная скорость
6. (5 А) — Габаритные огни с правой стороны
7. (5 А) — Габаритные огни с левой стороны
8. (10 А) — Правая фара дальнего света, сигнальная лампочка включения фар дальнего света
9. (10 А) — Левая фара дальнего света
10. (10 А) — Правая фара ближнего света
11. (10 А) — Левая фара ближнего света
12. (15 А) — Приборный щиток, фары заднего света, блокировка дифференциала, система автоматического контроля, система поддержания скорости движения (блок управления), АБС, вентилятор охлаждения блока управления, 4-скоростная автоматическая коробка передач (с 1990 года)
13. (15 А) — Топливный насос
14. (5 А) — Лампочки освещения номерного знака, освещение двигательного отсека и бардачка, лампы освещения комбинации приборов
15. (25 А) — Стеклоочистители ветрового стекла, указатели поворотов, кондиционер, обогреватели разбрызгивателей (с 1989 года)
16. (30 А) — Обогреватель заднего стекла, обогреватель зеркала заднего вида
17. (30 А) — Вентилятор салона/печки/кондиционера
18. (5 А) — Зеркала заднего вида с электроприводом, стеклоочиститель заднего стекла (с 1990 года)
19. (10 А) — Система центрального замка, обогреватель замка двери (с 1989 года), противоугонная система (с 1990 года)
20. (30 А) — Вентилятор охлаждения радиатора — низкая скорость, реле задержки
21. (25 А) — Задний прикуриватель (до 1990 года)

Блок диагностики (с 1990 года)

Резерв
(30 А) — Регулятор положения сидения пассажира, выключатели «запоминания» положения сидения водителя

(10 А) — Опережение зажигания I (ЭБУ системы KE-Jetronic и Motronic) (до 1989 года)

Система поддержания скорости движения (с 1989 года)

Освещение номерного знака, предупредительные огни для езды днем (с 1990 года)

(10 А) — Резерв (до 1989 года)

Опережение зажигания I (с 1989 года)

(15 А) — Опережение зажигания II (ЭБУ системы двигателя)

Резерв (с 1990 года)

(5 А) — Система поддержания постоянной скорости движения (для моделей с 4-скоростной АКП) (с 1990 года)

Реле блока:

1. Реле противотуманных фар
2. Реле вентилятора системы охлаждения двигателя (высокая скорость) (до 1990 года)

Резерв (с 1990 года)

Реле включения вентилятора охлаждения двигателя при неработающем двигателе

Резерв (до 1990 года)

Реле вентилятора системы охлаждения двигателя (высокая скорость) (с 1990 года)

Реле звукового сигнала

Реле автоматической коробки передач (или перемычка на автомобилях с МКП)
Реле прерывистого режима работы очистителя и омывателя ветрового стекла
Реле топливного насоса

Реле вентилятора системы охлаждения двигателя (низкая скорость)

Дополнительный блок реле в салоне:

Дополнительный салонный блок реле расположен под полкой водительского места. Могут быть установлены дополнительные реле или блоки управления, первые шесть ячеек предусмотрены по умолчанию. Справа от них находятся разъемные контактные кабельные панели.

Назначение реле:

1. Реле АВS
2. Реле сигнализатора непристегнутого ремня безопасности
3. Реле системы внутреннего освещения
4. Реле муфты кондиционера
5. Резерв (до 1990 года)

Реле автоматической блокировки переключения передач (с 1990 года)

Резерв
Резерв

Реле обратного тока (электропривод сидений, электропривод зеркал) (до 1990 года)

Резерв (с 1990 года)

Реле обогревателя сиденья переднего пассажира
Реле обогревателя сиденья водителя
Реле электропривода люка и стеклоподъемников
Реле электропривода люка и стеклоподъемников
Реле световой сигнализации противоугонной системы

Реле обратного тока (электроприводов сидений и зеркал заднего вида) (с 1990 года)

Ремонт 5 передачи фольксваген т4

Расположение предохранителей и реле на Audi 100

Большая часть имеющихся в автомобиле цепей питания с электрооборудованием немецкого седана и универсалов имеют защиту в виде предохранительных элементов. Все основные составляющие ТС (фары, электродвигатель вентилятора, топливные насосы и другие детали), мощно потребляющие ток, подключаются через реле. Элементы защиты устанавливаются на монтажные блоки, которые располагаются в автомобильном салоне, отсеке с мотором или багажном отделении.

В пассажирском салоне

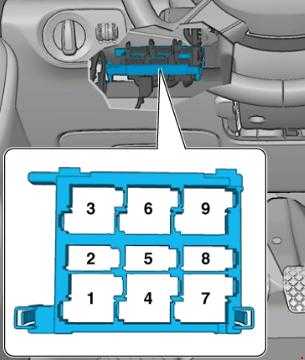

Схема блочных элементов в салоне для пассажиров:

1. Дополнительный № 1.
2. С предохранительными элементами и реле.
3. Соединение № 1.
4. Устройство с центральным распределительным элементом.
5. Дополнительный № 2.
6. Соединение № 2.
7. Системно-зажигательный.
8. Дополнительный монтаж № 3.
9. Соединение № 3.

В двигательном отсеке

Предохранители также находятся на одном из блоков (слева), установленном в двигательном отсеке Audi 100 C3. Данные элементы имеет способность восстанавливаться самостоятельно, т. е. в случае какой-либо ошибки или перегрузки начинают разрыв цепи.

Обозначения реле:

1. Без использования.
2. Управляет ремнем безопасности и ночным светом.
3. По задержке освещения изнутри.
4. Без использования.
5. По фарам освещения.
6. Без использования.
7. Включает 3-ю скорость вентилятора.
8. АБС.
9. Без использования.
10. Отвечает за электроподнимающий механизм.
11. Дополнительное, тоже относящееся к электроподнимающему механизму.
12. Без использования.
13. С обеспечением перегрузки тока подъема стекла.
14. Принадлежит обогревателю пассажирского сиденья.
15. Без использования.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Основной блок предохранителей и реле

В состав основного блока входит двадцать одно (у дизельных моделей 22) устройство, что понятно из таблиц. Они универсальны для всех моделей Ауди-80, но в зависимости от комплектации расположение может отличаться. Перед ремонтом следует свериться с расположением предохранителей на оборотной стороне защитной крышки блока.

Номер	Сила тока в амперах	За что отвечает
1	15	Работа противотуманок
2	15	Аварийный сигнал
3	30	Обогрев кресел
4	15	Работа электронных часов, свет в салоне и багажнике, косметическое зеркало, свет для чтения, прикуриватель, компьютер, кондиционер, радио, работа самодиагностической системы
5	30	2й режим вращения вентилятора, охлаждающего радиатор
6	5	Задние габаритки и стояночные фонари, правые
7	5	Задние габаритки и стояночные фонари, левые
8	10	Дальний свет, работа фары и сигнальной лампочки
9	10	Дальний свет, левый фонарь
10	10	Ближний свет — правая фара и механизм ее перемещения
11	10	Ближний свет — левая фара и механизм ее перемещения
12	15	Приборная доска, свет заднего ходя, система контроля, АКП, блокировка дифференциала, бортовой компьютер, скоростной режим, работа замедляющего реле, электронного термовыключателя и реле выключения вентилятора охлаждения радиатора
13	15	Работа бензонасоса
14	5	Подсветка номеров и приборной доски, свет (под капотом и в вещевом ящике, кондиционер
15	25	Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер
16	30	Подогрев зеркал и заднего окна
17	30	Вентилятор в салоне, кондиционер
18	5/15	Работа электрических зеркал/стеклоочиститель на заднем окне (Avant)
19	10	Центральный замок, механизм подогрева, работа противоугонной системы
20	30	Обдув радиатора, первый режим
21	10	Гнездо для диагностики
22	80	Свечи накаливания (только для дизельных комплектаций)

Читать также Сравнение Mercedes, Audi и BMW: выбор лучшей марки машины
