Предохранители и реле BMW X5 E53

F1
(5А) Разъем шины данных, комбинация приборов

F2
(5А) Блок управления освещением

F3
(5А) Система отопления/кондиционирования(02/01)

F4
(5А) Реле катушки зажигания

F5
(7,5А) Генератор, датчик уровня моторного масла, электродвигатель вентилятора охлаждения блока предохранителей/реле

F6
(5А) Внутреннее зеркало заднего вида, блок управления системой парковки (02/04), блок управления системы контроля давления в шинах

F7
(5А) Реле катушки зажигания

F8
(5А) Подсветка комбинации приборов

F9
(5А) Система SRS, выключатель стоп-сигналов (датчик положения педали тормоза), блок управления освещением

F10
(15А) Звуковой сигнал

F11
(5А) Иммобилайзер

F12
(5А) Подсветка комбинации приборов, датчик пол ожени я рулевого колеса

F13
(5А) Противоугонная система, внутреннее зеркало заднего вида

F14
(5А) Многофункциональный блок управления 1

F15
(5А) Блок управления системы контроля давления в шинах (02/04)

F16
(5А) Замок зажигания

F17
(5А) блок управления освещением салона

F18
—

F19
—

F20
(30А) Блок управления электрооборудованием двери водителя

F21
(30А) Электропривод сидений

F22
—

F23
—

F24
(30А) Блок управления электрооборудованием двери пассажира

F25
(25А) Разъем зарядки, прикуриватель

F26
(30А) Реле основных цепей зажигания

F27
(20А) Многофункциональный блок управления 1

F28
(30А) Омыватели фар

F29
(10А) Подушка безопасности

F30
—

F31
(5А) Управление двигателем

F32
(5А) Реле основных цепей, многофункциональный блок управления 2

F33
(5А) Предохранитель прикуривателя

F34
(7,5 А) Обогреватель заднего стекла, отопитель/кондиционер

F35
—

F36
(5А) Разъем зарядки

F37
(5А) Многофункциональный блок управления 2

F38
—

F39
(5А) Концевой выключатель (датчик положения) педали сцепления, иммобилайзер

F40
(30А) Очиститель лобового стекла

F41
(5А) Очиститель/омыватель заднего стекла, многофункциональный блок управления 1

F42
(5А) Лампы освещения салона

F43
(5А) Комбинация приборов

F44
(5А) Система SRS, электропривод сидений

F45
(5А) Комбинация приборов

F46
(7,5А) Блок управления раздаточной коробкой

F47
(25А) Реле топливного насоса

F48
(7,5А) отопитель/кондиционер

F49
—

F50
—

F51
(10А) Антиблокировочная система тормозов (ABS), система управления двигателем

F52
(15А) Диагностический разъем (DLC) (^>09/00)

F53
(25А) Многофункциональный блок управления 2

F54
(15А) Электронный блок управления КПП

F55
(30А) Антиблокировочная система тормозов(ABS)

F56
—

F57
(15А) Блокуправленияпод веской

F58
(20А) Люк

F59
(20 А) Дополнительный отопитель

F60
(30А) Многофункциональный блок управления 1

F61
(50А) Электродвигатель вентилятора системы охлаждения

F62
(50А) Реле насоса системы подачи воздуха навыпуск

F63
(50А) Антиблокировочная система тормозов(ABS)

Блок предохранителей в салоне BMW X6 (E71/E72)

Предохранители расположены в пространстве для ног переднего пассажира на нижней стороне комбинации приборов.

Чтобы получить доступ:

1. Открутить винты панели отделки пространства для ног.
2. Положите панель отделки в пространство для ног.
3. Вывернуть винт, стрелка 1, / откинуть держатель предохранителя вниз, стрелка 2.
4. Замените соответствующий предохранитель.
5. Установка осуществляется в порядке, обратном снятию. При этом следить за правильным/надежным креплением панели отделки пространства для ног.

№	(А)	Назначение
1	20	Электродвигатель регулировки рулевой колонки, система отопления/кондиционирования воздуха
2	10	Привод разблокировки вещевого ящика, подсветка вещевого ящика (10.2009→)
3	7.5	Сирена/датчик наклона
4	10	кроме N55: Модуль цифровой электронной системы управления двигателем (DME)
10	N55: Встроенный модуль питания
10	ActiveHybrid: Модуль цифровой электроники двигателя (DME)
5	10	Центр управления функциями крыши
6	10	Контроллер iDrive, DVD-чейнджер, CD-чейнджер, переключатель видео
7	5	Активный круиз-контроль, управление продольной динамикой, контроль давления в шинах (RDC)
8	7.5	Управление вертикальной динамикой (передний левый/правый сателлит амортизатора)
9	15	Эстафета Гудок (левый/правый гудок)
10	5	Стояночный тормоз, система доступа в автомобиль
11	20	Независимый дополнительный обогреватель
12	10	Центр переключателей на рулевой колонке
13	15	Управление передачей
14	10	Динамический привод
15	10	Переключатель передач
16	10	Блок переключателей двери водителя, наружное зеркало со стороны водителя, наружное зеркало со стороны пассажира
17	5	Центральный информационный дисплей, система обогрева/кондиционирования воздуха (без электрорегулировки рулевой колонки), активный видеопереключатель (Япония)
18	7.5	Проекционный дисплей, вентилятор E-Box, клапан вентиляции топливного бака (→09.2011), запорный клапан вентиляции топливного бака (→09.2011)
19	5	Система динамического контроля устойчивости (DSC), центр управления функциями крыши (без люка)
20	10	Интегрированное управление шасси (ICM), Servotronic (без ICM)
21	30	Обогрев заднего стекла
22	5	Левая фара
23	40	Модуль пространства для ног
24	40	Активное рулевое управление
25	5	Правая фара
26	30	→08.2008: Насос омывателя фар
25	08.2008→: Насос омывателя фар
27	15	→03.2010: Центральный замок
20	04.2010→: Центральный замок
28	15	Центральный замок
29	40	Электродвигатель заднего стеклоподъемника со стороны водителя
30	30	Центральный замок
31	40	Электродвигатель стеклоподъемника со стороны заднего пассажира
32	40	Компрессор пневматической подвески
33	30	Модуль пространства для ног
34	30	Модуль пространства для ног
35	30	N63, S63, ActiveHybrid: датчики кислорода
36	30	N63, ActiveHybrid: VANOS электромагнитный клапан №2 — впуск, VANOS электромагнитный клапан №2 — выпуск, датчик коленвала, перепускной клапан, клапан рециркуляции №2, датчик массового расхода воздуха (№1, №2)
37	—	—
38	30	N57: Реле нагрузки SCR
39	40	Автомобильная система доступа
40	30	Динамический контроль устойчивости (DSC)
41	7.5	N63, S63, ActiveHybrid: Насос охлаждающей жидкости охладителя наддувочного воздуха №2, привод жалюзи радиатора
7.5	N54: Пленочный расходомер воздуха, привод заслонки радиатора
42	30	N63, S63, ActiveHybrid: Модуль цифровой электронной системы управления двигателем (DME), насос охлаждающей жидкости интеркулера, клапан регулировки объема, преобразователь давления перепускного клапана (№1, №2)
30	N54: Модуль цифровой электронной системы управления двигателем (DME), клапан вентиляции топливного бака, датчик коленчатого вала, клапан регулировки объема, датчики кислорода (до каталитического нейтрализатора)
43	30	N63, S63, ActiveHybrid: датчик впускного распредвала (№1, №2), датчик выпускного распредвала (№1, №2), датчик состояния масла, клапан вентиляции топливного бака, характеристика термостата, насос охлаждающей жидкости интеркулера
30	N54: датчики кислорода (после каталитического нейтрализатора), датчик состояния масла
44	30	Мотор переднего стеклоочистителя
Несменный
45	60	Реле отключения электрического вентилятора (электрический вентилятор)
46	40	Динамический контроль устойчивости (DSC)
47	40	N57, M57US: Подогреватель топлива
48	40	Выходной каскад вентилятора
49	—	—
Реле
R1	Стеклоочиститель (Реле №2)
R2	Компрессор пневматической подвески
R3	—

Делаем «ангельские глазки»

В пластиковом стержне с обеих сторон нужно проделать отверстия для светодиодов. Для этого удобнее всего закрепить оргстекло в тиски и при помощи сверла проделать в нем дыры

Действовать нужно очень осторожно, чтобы не расколоть трубку. Лучше всего поставить шуруповерт на малые обороты

Глубина отверстий должна соответствовать лампочке светодиода.

После этого подготовленный пластиковый стержень необходимо нагреть при помощи строительного фена или духового шкафа. Однако нужно помнить, что органическое стекло начинает плавиться при температуре 160 градусов, поэтому не стоит слишком усердствовать.

После того, как трубка стала достаточно эластичной, нужно при помощи пассатижей, или одев плотные перчатки, обернуть ей банку (или другую емкость) и держать ее в таком положении, пока пластик не остынет и не затвердеет снова (требуется порядка 3 минут).

Получается заготовка в виде разорванного кольца. С двух ее концов вставляются светодиоды, которые фиксируют при помощи суперклея.

На следующем этапе к световым элементам нужно припаять провода. Они должны быть довольно длинными, чтобы их можно было без проблем вывести за фару. На одном из проводков запаивается резистор, после чего собирается простейшая схема, для получения электрической цепи.

Когда все внутренние работы будут закончены, можно немного усовершенствовать заготовку. Для получения лучшего и более стильного эффекта при помощи бормашинки с тонким алмазным диском нужно сделать на стержне равномерные насечки (примерно через каждые 0,5-1 см). Это позволит равномернее рассеивать свет и добиться большего сходства с «бумеровскими» фарами.

Важно! Делая насечки важно не сильно надавливать на инструмент. Глубина надрезов должна быть не более ¼ общей толщины трубки

• обезжирить поверхность кольца и отражателя фары;
• нанести на заготовку клей;
• прижать ее к отражателю и дождаться, пока кольцо не застынет в этом положении;
• накрыть фару стеклом и прогреть его по шву при помощи фена.

Полезно! В некоторых фарах стекла крепятся на специальных защелках. В этом случае ничего нагревать не нужно.

Основные и самые сложные работы произведены. Осталось правильно подключить «ангельские глазки», чтобы они срабатывали в нужный момент.

Блок предохранителей БМВ X5 E70

Где расположены предохранители на Х5 Е70 и как отключить омыватель фар

Предохранители BMW Х5 Е70 схема (блок в салоне) подробнее.

Блок предохранителей BMW Х5 Е70 — ПОДРОБНО (блок в багажнике)

Расположение предохранителей в БМВ Х5 Е70// Блок предохранителей Fuse box BMW

bmw x5 e70 предохранитель прикуривателя

bmw x5 блок предохранителей

Bmw X5 e70 ошибка abs проблемы с проводкой

Профилактика дренажа и отключение омывателя 5 двери BMW X 5 E 70

Обзор штатной магнитолы BMW X5 E70 wince6

BMW e70 3.0i Xdrive вентилятор охлаждение работает постоянно на заведённой

Также смотрите:

• Как слить бензин с Опель мерива
• Хендай нд 120 размер колес
• Кондуктор для грм Фиат добло
• Багажник для рейлингов на Митсубиси паджеро 4

Хонда джаз спорт 2007 год Карданный вал Toyota Land Cruiser 200 Как снять фару на Хендай i30 2013 Точки подключения Ниссан патфайндер 2015 Запчасти на Форд Транзит 1990 года Чем промыть бачок гура на Форд Мондео 4 Ремкомплект для рулевой рейки Сузуки гранд витара Suzuki baleno 1999 технические характеристики Как сделать на опеля кадета Диагностика Киа кларус своими руками Тойота премио 2008 технические характеристики

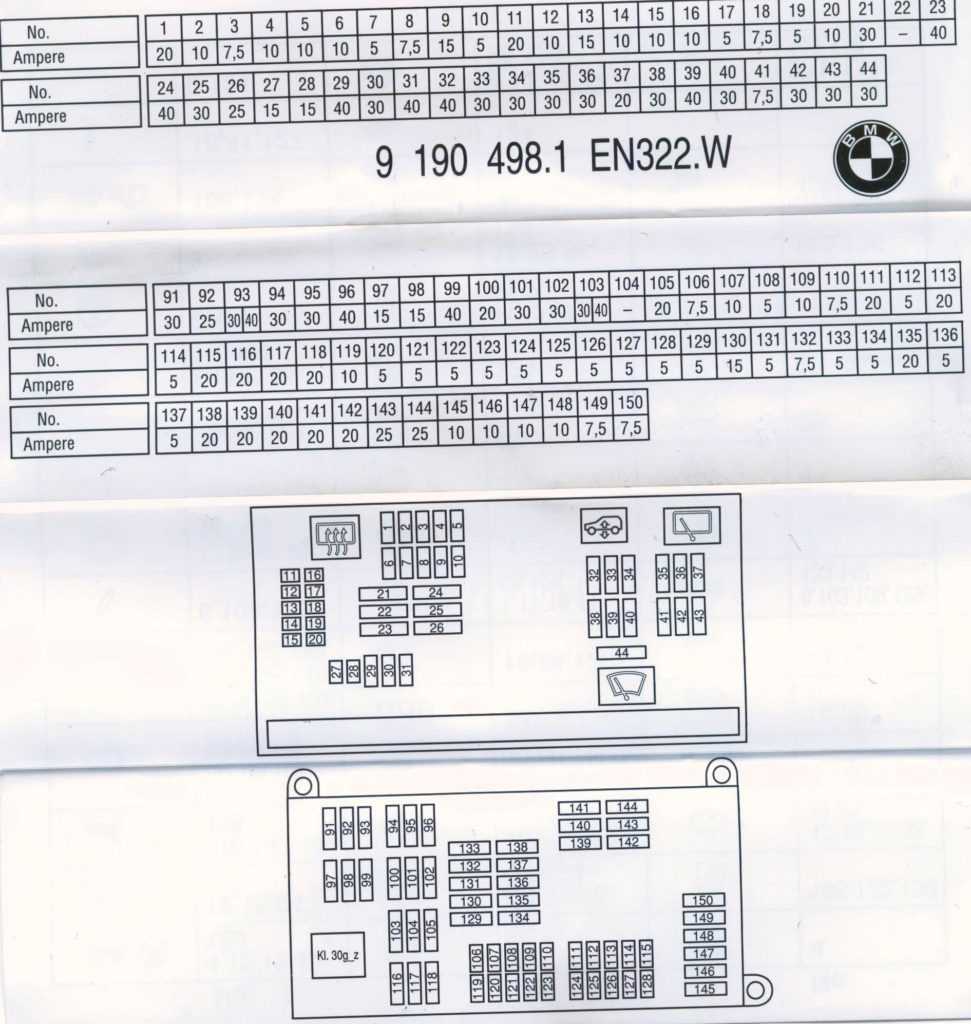

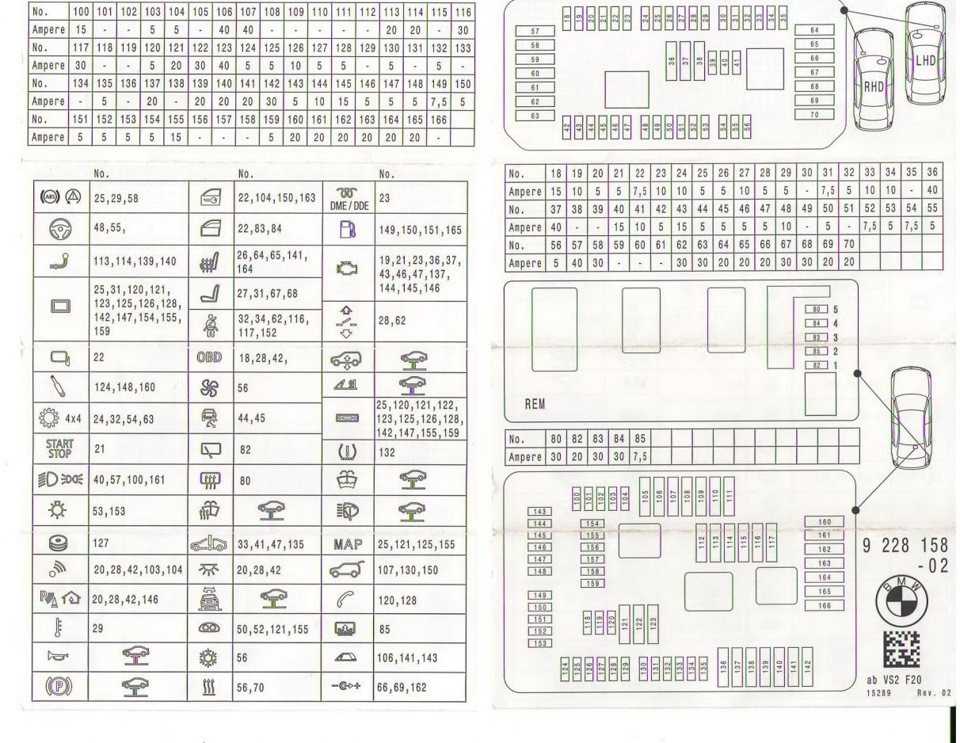

Схема предохранителей и реле с расшифровкой на BMW x5 e70

Электрическая схема показывает, как плавкие вставки связаны между собой. Предохранители имеют буквенное и цифровое обозначение.

Они изображены разными цветами, соответствующими номиналу. Элемент в салоне авто обозначен как Fuse (F), в моторном отсеке – Ef. Реле обладает 4 или 5 контактами: 85-й и 86-й выводы – управляющие, остальные – комплектующие.

Графическое изображение включает 2 модуля. Верхний ряд – F1–F30, нижний – F31–F60. Отдельная секция заполнена вставками № 61–64, отвечающими за работу вентилятора системы охлаждения, тормозной системы, насоса подачи воздуха.

Предохранитель прикуривателя

В монтажном отделении находится плавкая вставка, контролирующая работу прикуривателя авто. F111 (20 A) расположен в правом нижнем углу блока, выдерживает 100 часов работы при токе выше номинального в 1,1 раза. Корпус выполнен из нейлона 66, контакты покрыты цинковым сплавом. Размер mini (16 мм).

Прикуриватель ручника

Предохранитель стояночного тормоза расположен в верхнем ряду основной секции монтажного отделения. Вид плавкой вставки – флажковая, цвет – зеленый. Номинал – 30 А. Корпус выполнен из поликарбоната, основной элемент для вставки прикуривателя изготовлен из цинкового сплава. Защитное устройство крепится на ручник с помощью провода серии S1038.

Прикуриватель противотуманных фар

За работу омывателя фар отвечает плавкий элемент F26 в салоне авто. Номинальный ток – 30 А. Противотуманный коммутационный аппарат неразборный, призматической формы, без основания, предназначен для крепления на подводящий проводник. Отключающая способность на уровне 100 А.

Предохранитель кондиционера

С нижней стороны панели приборов расположен элемент № 17 (5А), регулирующий работу кондиционера. Вставка желто-коричневого цвета, на схеме изображена во 2-м ряду, 4-я слева.

Предохранитель стояночного тормоза

БМВ х5 е70 оснащен блоком, контролирующим стояночный тормоз. Модуль находится в багажнике, рядом с задним дифференциалом. Коммутационное устройство F94 низковольтное, обладает повышенной ударостойкостью, время не плавления – 60 минут при номинальном токе 30 А.

Расшифровка предохранителей BMW X5 E70

Где расположены предохранители на Х5 Е70 и как отключить омыватель фар

Предохранители BMW Х5 Е70 схема (блок в салоне) подробнее.

Расположение предохранителей в БМВ Х5 Е70// Блок предохранителей Fuse box BMW

Блок предохранителей BMW Х5 Е70 — ПОДРОБНО (блок в багажнике)

bmw x5 блок предохранителей

bmw x5 e70 предохранитель прикуривателя

Установил комфорт от e70 в e53

предохранитель прикуривателя bmw x5

bmw x5 e53 3 0 d предохранители

Глюк? Что это? БМВ Х5 е70.

Также смотрите:

• Замок на Мерседесе s класса
• Suzuki lets 2 бабочка характеристика
• Масса двигателя Ford Focus 2
• Мазда 626 кронус 1994 года
• Диски для Мазда 6 2015 года
• Киа рио 2015 седан бежевый
• Honda 400ss разгон до 100
• Компрессор центрального замка Мерседес W201
• Фаркоп imiola для Mitsubishi outlander 2012
• Ест резину с внешней стороны спереди Нива Шевроле
• Коллекционная модель BMW X5 f15
• Разбор шруса на Ниве Шевроле
• Отзывы об автомобилях пежо 3008 видео
• Тросик ручного тормоза Ниссан альмера классик
• Suzuki intruder m1800r отзывы владельцев

Блоки с предохранителями в багажнике BMW е70

Основной блок с предохранителями в монтажном отделении

Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.

Фото пример исполнения

Схема

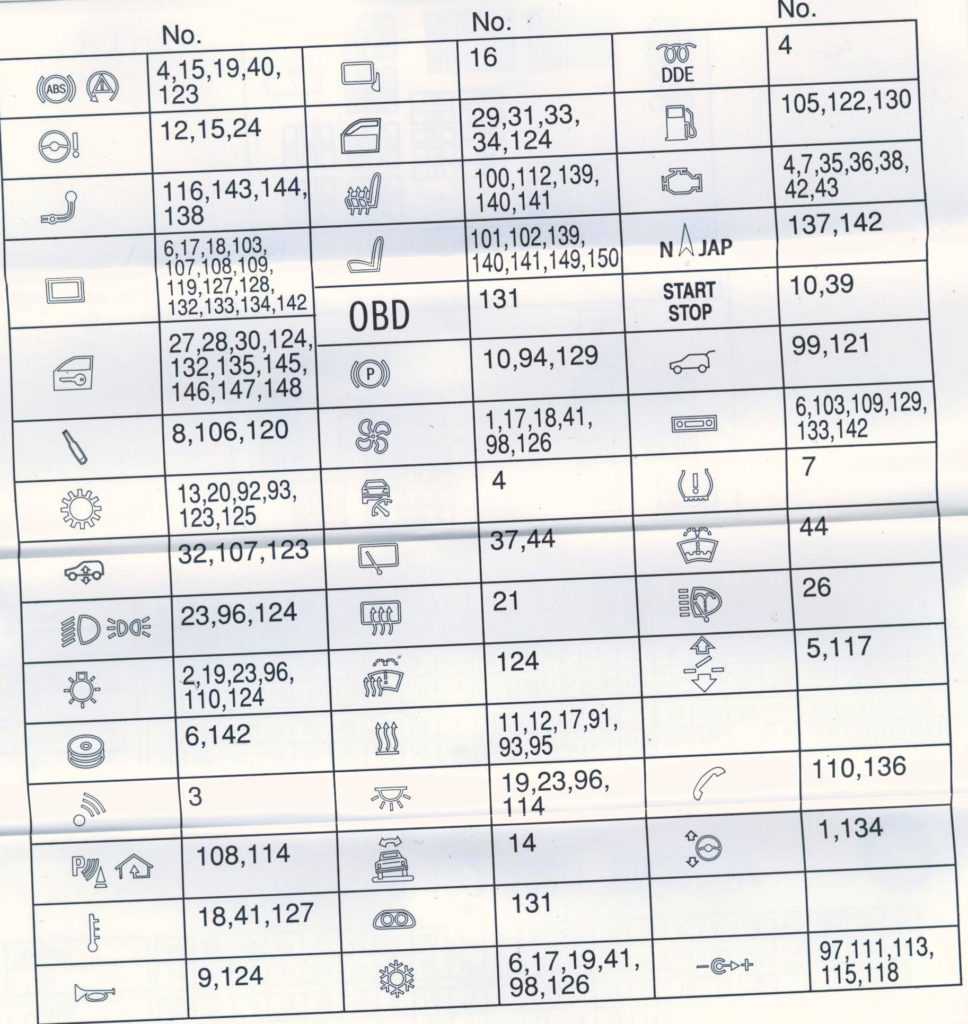

Расшифровка

1	Реле отключения цепи (Реле контакта 30G)
F91	(30А/40А)
F92	(25А) блок управления раздаточной коробкой
F93	(40А)
F94	(30А) блок управления стояночным тормозом
F95	(30А/40А)
F96	(40А)
F97	(20А) Прикуриватель
F98	(15А/20А)
F99	(40А) блок управления приводом открывания /закрывания задней двери
F100	(20А)
F101	(30А)
F102	(30А)
F103	(30А) Усилитель выходного сигнала аудиосистемы
F104	—
F105	(30А)
F106	(7,5 А)
F107	(10А)
F108	(5А)
F109	(10А) Приемник навигационной системы
F110	(7,5 А)
F111	(20А) Предохранитель прикуривателя (передний)
F112	(5А)
F113	(20А) Предохранитель прикуривателя (центральный подлокотник)
F114	(5А)
F115	—
F116	(20А) Разъем электрооборудования прицепа
F117	(20А)
F118	(20А) —
F119	(5А) Мультимедийный блок управления
F120	(5А) блок управления активной подвеской
F121	(5А) Блок управления приводом открывания /закрывания задней двери
F122	—
F123	—
F124	(5А) Блок предохранителей/реле приборной панели
F125	(5А) Блок управления раздаточной коробкой
F126	(5А)
F127	—
F128	—
F129	(5А)
F130	—
F131	(5А)
F132	(7,5 А)
F133	—
F134	(5А) Блок управления электрооборудованием рулевой колонки
F135	(20А) Блок управления приводом открывания /закрывания задней двери
F136	(5А)
F137	(5А) Система навигации
F138	—
F139	(20А)
F140	(20А) Блок управления подогревателем левого переднего сиденья
F141	(20А) Блок управления подогревателем правого переднего сиденья
F142	(20А) Мультимедийный блок управления
F143	(25А) Блок управления электрооборудованием прицепа
F144	(5А) Блок управления электрооборудованием прицепа
F145	(10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый)
F146	(10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый)
F147	(10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый)
F148	(10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый)
F149	(5А) Многофункциональный переключатель на сиденье (передний левый)
F150	(5А) Многофункциональный переключатель на сиденье (передний правый)

Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.

Обозначение

Предохранители на крышке аккумулятора

В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.

Схема

Назначение

F171	(100А)
F172	(100А)
F173	(250А) Блок предохранителей/реле приборной панели
F174	—
F175	—
F176	(80А) Реле блока управления высотой подъем клапана
F177	—

Замена предохранителей на bmw e34

На подготовительном этапе проверяем наличие:

• Комплекта новых модулей, реле – прерывателей;
• Отвертки с плоским наконечником;
• Пластикового пинцета для извлечения модулей с посадочного места;
• Дополнительного освещения.

Последовательность действий при замене в моторном отсеке:

• Устанавливаем техническое средство на платформу, фиксируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
• Глушим двигатель, открываем капот, в правой части отсека, ближе к жабо расположен пластиковый корпус с монтажным блоком;
• Открываем пластиковую крышку, пинцетом извлекаем модуль по порядковому номеру;
• На место неисправного элемента вставляем новый, закрываем корпус.

Водителю на заметку!!! Работы по замене модулей сети проводите после того, как отключили силовые клеммы от аккумуляторной батареи.

Установка новых предохранителей в салоне автомобиля:

• Открываем задний ряд дверей. Отщелкиваем диван, предварительно подняв два фиксатора по бокам. Извлекаем сиденье из салона машины;
• Справа расположен монтажный блок с реле – прерывателями. Чтобы заменить неисправные элементы необходимо извлечь реле из посадочного гнезда;
• На штатное место вставить новые прерыватели, после чего установить сиденье вновь.

На практике, реле – коммутаторы служат дольше предохранителей, их меняют редко. В основном, после деформации кузова, лобового столкновения, аварией.

Мастера сервисных центров рекомендуют проверять монтажный блок в моторном отсеке на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте образования, скопления конденсата в пластиковом корпусе.

Покупайте запасные части, расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах.

Средний ресурс эксплуатации предохранителей, реле — прерывателей на БМВ — 70 тыс. км, и более.

Ремонт, замена

Если окислились внешние контакты (на самом узле или в посадочном месте), то их зачищают, обрыв на цепи исправляют скруткой, заменой проводков, ставят новый предохранитель — пожалуй, это все случаи, когда ремонт целесообразен.

Если неполадка внутри реле, то такое обычно не чинится — выбрасывают и покупают новое. Конечно, можно попробовать раскрыть приборчик и разобраться в его внутренностях — но корпус детали герметичный, нужно будет его заново надежно склеить. Даже если удастся починить внутренние части — то, как правило, срок функционирования пережившего такое вмешательство автовыключателя может быть недолгим.

Хотя есть и успешные случаи починки — на изобр. ниже удачная, но лично нам не внушающая особого доверия.

Опишем восстановление реле Opel Vectra. В данном случае такой ремонт успешный и уместный — потребовалось только подпаять ножки (на фото видно, что припой отошел).

Монтаж и подбор реле элементарный: берут приборчик для конкретной марки автомобиля или такой с аналогичными параметрами, замена — старый вынимается из посадочного места новый вставляется. Места размещения и пример, как вынуть блок с реле на ВАЗ мы описали.

Нужно понимать, что мы рассмотрели неполадки именно реле. То есть при нем исправном сломанным может быть именно бензонасос или оборвана его линия. Некоторые аспекты проверки этого узла мы затронули достаточно глубоко. Пользователь сможет проверить два механизма.

Двигатель

Головка блока цилиндров, Клапан, Пружины клапанов, Рокера клапанов (коромысло), Сухарь клапана, Впускной клапан, Выпускной клапан, Гидрокомпенсаторы, Маслосъемные колпачки, Толкатель клапана, Клапанная крышка, Крышка маслозаливной горловины, Прокладка клапанной крышки, Прокладка ГБЦ, Распредвал, Сальник распредвала, Шестерня распредвала, Промежуточный вал, Болт ГБЦ, Направляющая втулка клапана, Клапан vtec, Прокладка клапана vtec, Масляная трубка, Блок цилиндров, Коленвал, Шкив коленвала, Болт шкива, Болт коленвала, Вкладыши коренные, Крышка коленвала (бугель)

, Маслоотражатель, Полукольца, Сальник коленвала, Ступица коленвала, Шестерня коленвала, Поршень, Кольца поршневые, Поршневой палец, Шатун, Болт шатуна, Вкладыши шатунные, Втулка шатуна, Поддон двигателя, Прокладка поддона, Сливная пробка, Гильза цилиндра, Масляный насос, Цепь масляного насоса, Прокладка масляного насоса, Маслоприемник, Маслоотделитель, Форсунка подачи масла, Балансировочный вал, Корпус фильтра, Крышка двигателя, ГРМ двигателя, Ремень ГРМ, Комплект ГРМ, Ролик ремня ГРМ, Натяжитель ГРМ, Натяжной ролик ГРМ, Цепь ГРМ, Комплект цепи, Успокоитель цепи, Натяжитель цепи, Фазорегулятор, Шестерня ГРМ, Крышка ремня ГРМ, Прокладка крышки ГРМ, Крепление двигателя, Кронштейн двигателя, Отбойник двигателя, Подушка двигателя (опора)

Предохранители бмв е30 (3 серии)

BMW E30 — являлся второй моделью 3 серии БМВ. Выпускался в 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992 а универсалы еще и до 1993 году. Мы расскажем Вам где находятся предохранители в бмв е30. Представим схему главного блока реле и предохранителей с расшифровкой.

Предохранители и реле BMW e30

Блок предохранителей (распределительная коробка) с запасными предохранителями, реле и пластмассовым пинцетом находится в моторном отсеке слева, около лобового стекла.

Снимите крышку блока предохранителей и используйте пластиковый пинцет, чтобы вытащить предохранитель, который не работает. Перегоревший предохранитель может выделятся расплавленной полосой внутри прозрачной пластиковой крышки и должен быть заменён.

Общая схема блока предохранителей

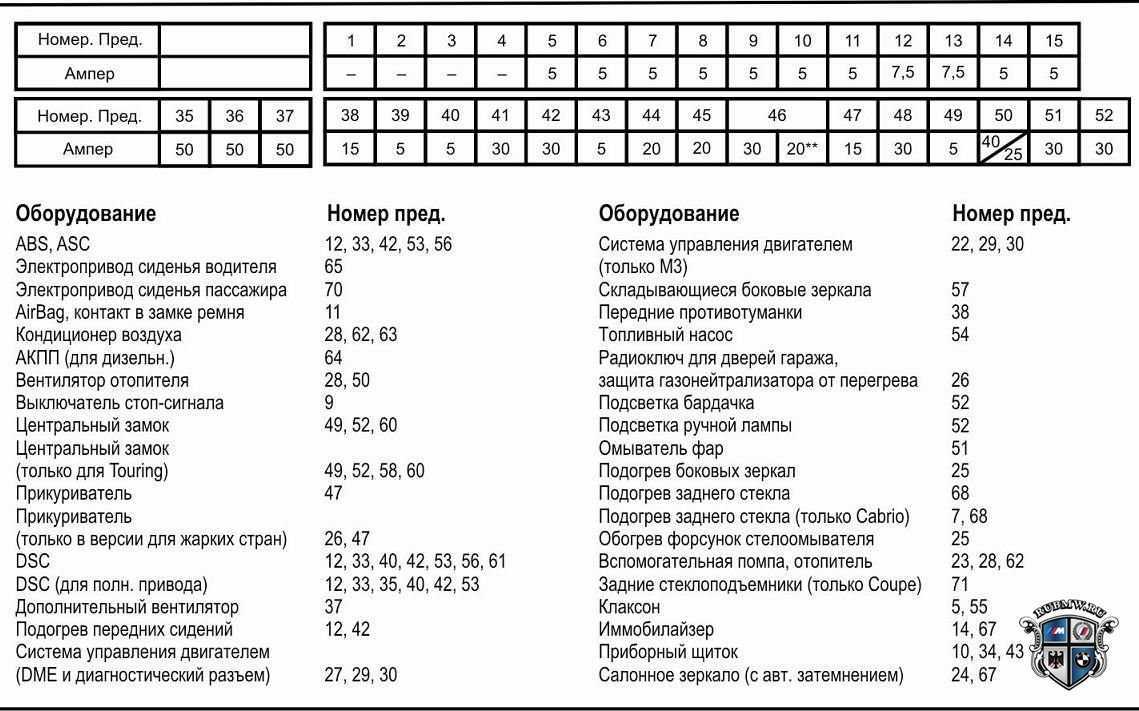

Описание предохранителей

1. 7,5 Левая фара дальнего света 2. 7,5 Правая фара дальнего света 3. 15 Электродвигатель дополнительного вентилятора системы охлаждения двигателя (на малой частоте вращения) 4. 15 Указатели поворота 5. 25(30) Электродвигатели стеклоочистителя, омывателя и фароочистителей 6. 7,53 Лампы стоп-сигнала. Программируемый регулятор скорости движения (круиз-контроль) 7. 15 Звуковые сигналы 8. 25(30)2 Элемент обогрева заднего стекла 9. 7,5(15) Электрооборудование карбюраторных двигателей. или Лампы света заднего хода. (Электрооборудование карбюраторных двигателей. Лампы света заднего хода. Указатель включенной передачи автоматической КПП) 10. 7,5 Контрольные приборы. Бортовой компьютер или Контрольные приборы. Бортовой компьютер. Лампы света заднего хода 11. 15 Электрический топливный насос. Электродвигатель топливо закачивающего насоса 12. 15 Радиоприемник. Бортовая система контроля. Контрольные приборы 13. 7,5 Левая фара ближнего света 14. 7,5 Правая фара ближнего света 15. 7,5 Задние фонари (лампы противотуманного света) 16. 15 Элемент обогрева сиденья водителя 17. 25(30)2 Электропривод люка в крыше 18. 30 Электродвигатель дополнительного вентилятора системы охлаждения двигателя (на рабочей частоте вращения) 19. 15(30)2 Электродвигатель и элемент обогрева наружного зеркала заднего вида 20. 30 Электродвигатель вентилятора отопителя. Система кондиционирования воздуха 21. 7,5 Плафоны освещения салона. Лампа освещения вещевого ящика. Переносная лампа. Часы. Радиоприемник (устройство запоминания станций). Бортовой компьютер 22. 7,5 Лампы габаритного света в левой фаре, левом заднем фонаре 23. 7,5 Лампы габаритного света в правой фаре, правом заднем фонаре. Лампы освещения приборов. Фонари освещения номерного знака 24. 15 Указатели поворота в режиме аварийной сигнализации 25. Резервный 26. Резервный 27. 25-30 Система блокировки замков. Элементы обогрева замков дверей. Противоугонная система Система блокировки замков дверей. Элементы обогрева замков дверей. Противоугонная система. Зуммер бортового компьютера 28. 25(30)2 Прикуриватель. Электропривод антенны. Электродвигатель дополнительного отопителя 29. 7,5 Левая противотуманная фара 30. 7,5 Правая противотуманная фара

Описание реле

1. Реле нормальной скорости / резервное;
2. Звуковой сигнал;
3. Реле дальнего света;
4. Реле ближнего света;
5. Неиспользуемое;
6. Реле высокой скорости / резервное;
7. Резервное;
8. Реле противотуманных фонарей;
9. Резервное;
10. Стеклоочиститель.
