Предохранители форд транзит

Какими аккумуляторами комплектуются Фиеста и Фьюжн на заводе?

Европейское конструкторское бюро американской автомобильной марки, исходя из того, что объемы двигателей у обеих машин небольшие, решило оснастить все конфигурации на всех поколениях обеих моделей аккумулятором одного размера.

Батареи используются наиболее распространенного на рынке аккумуляторов европейского размера – 242x175x175 мм. Мощность моделей этой группы колеблется от 55 до 63 А / ч, пусковой ток – от 490 до 640 А.

Конструкция моторного отсека предполагает обратное расположение электродов на устройствах питания. Крепление осуществляется нижней прижимной пластиной, поэтому подойдут только модели с пластиковым язычком внизу устройства.

Европейская версия

Независимо от того, какой из этих чехлов у вас есть, вам нужно знать, как снять бампер, чтобы ничто и нигде не сломало и не повредило сам бампер. Как снять передний бампер на Форд Фьюжн своими руками – пошаговая инструкция 1.

Для снятия переднего бампера Fusion не требуется подъемник или смотровое отверстие, вам просто нужно иметь чистое место, чтобы припарковать машину и выполнить работу. Чтобы ничего не остывать, расстелите картон или поролон под «нижней точкой» или «краем» старой толстой куртки.

Вытащить ручник или переключить. Поднимите капот, снимите “-” клемму аккумуляторной батареи. Далее необходимо разобрать подкрылки, для этого лучше снять колесо, но если нет особого желания, то снять его не представляется возможным.

Выкрутите винты облицовки крыла звездочкой подходящего диаметра.

Аккумуляторы, подходящие для установки на Ford Fiesta и Fusion

Вот несколько моделей аккумуляторов для рассматриваемых автомобилей, на которые следует обратить внимание:

1. Наиболее доступными по стоимости являются две модели от немецких производителей – Varta Blues D59 и Bosch S4 004. Следует понимать, что Varta-Bosch уже давно является единым производителем, поэтому вопрос выбора в данном случае – исключительно предпочтение для названия на клеевых устройствах. Кроме того, обе модели производятся на одном заводе в Румынии и имеют одинаковые характеристики: мощность 60 А / ч, сила тока 540 А.
2. Аналогичными характеристиками обладает корейская модель Inci – Aku SUPR A 60 RS (в одном случае низкая) – мощность 60 а / ч, сила тока 540 А. Тот факт, что Inci является поставщиком «стоковых» устройств для многих мировых брендов, говорит о высокой надежности продукция этой марки.
3. Отечественная продукция группы представлена ​​высокопроизводительной моделью Maybe 60R (в малом корпусе): мощность 60 а / ч, сила тока 600 А.
4. Интересное решение предлагает турецкая марка MUTLU Mega Calcium 60R: емкость аккумулятора 60 а / ч при пусковом токе при холодном запуске 540 А. Добавка кальция на свинцовые пластины аккумулятора со стороны производителя значительно увеличивает срок его службы.
5. Лучшим устройством по производительности является продукт корейской компании BOST – модель Premium 63R (56377) мощностью 63 а / ч при силе тока 640 А.

Все перечисленные модели имеют обратную полярность и предназначены для фиксации с помощью нижнего фиксатора или кронштейна.

Выберете модификацию т/с для поиска блок предохранителей

• Toyota Sprinter VIII Седан 1.3 88 л.с. id26528 Двигатель: объем — 1.3 л., мощность — 88 л.с., тип — бензиновый, модель — 4E-FE. Привод: передний. Год выпуска: 1992-2000
• Toyota Sprinter VIII Седан 1.5 101 л.с. id26535 Двигатель: объем — 1.5 л., мощность — 101 л.с., тип — бензиновый, модель — 5A-FE. Привод: передний. Год выпуска: 1997-2002
• Toyota Sprinter VIII Седан 1.5 143 л.с. id26524 Двигатель: объем — 1.5 л., мощность — 143 л.с., тип — бензиновый, модель — 5A-FE. Привод: передний. Год выпуска: 1991-1997
• Toyota Sprinter VIII Седан 1.6 110 л.с. id26527 Двигатель: объем — 1.6 л., мощность — 110 л.с., тип — бензиновый, модель — 4A-FE. Привод: передний. Год выпуска: 1992-1997
• Toyota Sprinter VIII Седан 1.6 136 л.с. id26531 Двигатель: объем — 1.6 л., мощность — 136 л.с., тип — бензиновый, модель — 4A-FE. Привод: передний. Год выпуска: 1995-2000
• Toyota Sprinter VIII Седан 1.6 185 л.с. id26525 Двигатель: объем — 1.6 л., мощность — 185 л.с., тип — бензиновый, модель — 4A-FE. Привод: передний. Год выпуска: 1991-1997
• Toyota Sprinter VIII Седан 1.6 231 л.с. id26526 Двигатель: объем — 1.6 л., мощность — 231 л.с., тип — бензиновый. Привод: передний. Год выпуска: 1991-1997
• Toyota Sprinter VIII Седан 1.8 110 л.с. id26529 Двигатель: объем — 1.8 л., мощность — 110 л.с., тип — бензиновый, модель — 7A-FE. Привод: передний. Год выпуска: 1992-1997
• Toyota Sprinter VIII Седан 1.8 4WD 125 л.с. id26533 Двигатель: объем — 1.8 л., мощность — 125 л.с., тип — бензиновый, модель — 4S-FE. Привод: полный. Год выпуска: 1995-2002
• Toyota Sprinter VIII Седан 1.8 D 68 л.с. id26534 Двигатель: объем — 1.8 л., мощность — 68 л.с., тип — дизель. Привод: передний. Год выпуска: 1996-1997
• Toyota Sprinter VIII Седан 2.0 D 73 л.с. id26530 Двигатель: объем — 2 л., мощность — 73 л.с., тип — дизель, модель — 2C. Привод: передний. Год выпуска: 1995-2000
• Toyota Sprinter VIII Седан 2.2 TD 90 л.с. id26532 Двигатель: объем — 2.2 л., мощность — 90 л.с., тип — дизель, модель — 3C-TE. Привод: передний. Год выпуска: 1995-2002

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Y60

Блок в салоне

Монтажный блок предохранителей моделей с правосторонним рулевым управлением расположен под правым углом панели приборов, A у левосторонних слева. Тут же находятся следующие реле: вентилятора отопителя, вспомогательных аксессуаров и зажигания.

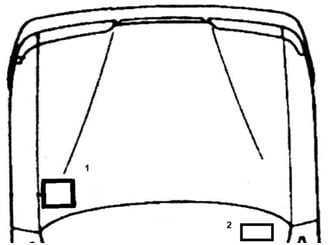

Пример расположения

Фотография одного из вариантов исполнения блока

Схема с иероглифами (японская версия)

Описание

1. Левая фара
2. Правая фара
3. Контролер двигателя
4. Подогрев сидений
5. Поворотники
6. Контроллер АКПП
7. Приводной мотор вентилятора заднего отопителя
8. Часы, аудиосистема
9. Приводной мотор вентилятора кондиционера
10. Прикуриватель
11. Стеклоочистители и стеклоомыватели
12. Стеклоочистители и стеклоомыватели лобового стекла
13. Стеклоочистители и стеклоомыватели заднего стека
14. Мотор вентилятора
15. Обогреватель заднего стекла
16. Противотуманные фары
17. Стопсигналы
18. Звуковой сигнал
19. Часы салонное освещение
20. Дверной замок
21. Задние фонари

• A аккумуятор
• B зажигание
• в аксессуары
• г — аксессуары
• д аккумулятор

Блоки под капотом

Предохранители и реле системы электрооборудования расположены в различных точках автомобиля. Реле вспомогательный аксессуаров, систем зажигания и отопления расположены в монтажном блоке предохранителей. Прочие реле закреплены в металлической крышке вблизи батареи.

Схема расположения реле

Обозначение

1. реле управления EFI
2. реле топливного насоса
3. реле вентилятора радиатора
4. реле очистителей ветрового стекла
5. реле ПАРКОВКА/НЕЙТРАЛЬ
6. предохранитель топливного насоса

Фото пример одного из блока

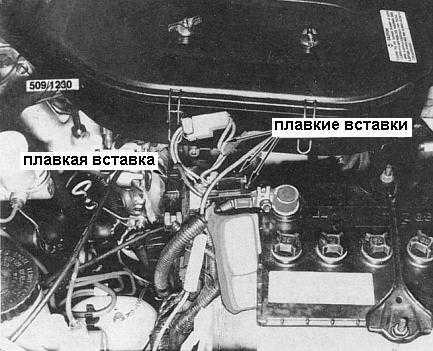

Расположение плавких вставок

Таймер блокировки дверей, прерыватель контура и реле электропривода стеклоподъемников расположены позади вещевого ящика.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

голоса

Рейтинг статьи

Предохранители и реле в моторном отсеке

Блок предохранителей рядом с левой стойкой (на рис. № 2)

1. резерв
2. SPARE (5А, 7.5А, 15А) — запасные предохранители
3. SPARE (5А, 7.5А, 15А) — запасные предохранители
4. SPARE (5А, 7.5А, 15А) — запасные предохранители
5. MAIN (40A) — система запуска, передние фары предохранители: HEAD(RH) или HEAD(RH-UPR), HEAD(LH) или HEAD(LH-UPR)
6. DOME (15A) — аудиосистема, освещение салона, местная подсветка, освещение багажника, часы
7. HAZARD (10A) — указатели поворотов и аварийная сигнализация
8. AM2 (15A) — вторая цепь замка зажигания, система кондиционирования, плавкие вставки ST и IGN
9. резерв
10. HEAD(LH) или HEAD(LH-UPR) (10A) — левая фара
11. ALT-S (5А) — система зарядки (генератор)
12. HEAD(RH) или HEAD(RH-UPR) (10A) — правая фара
13. EFI или F-HTR (15A) — электронный блок управления двигателем
14. HORN (10A) — звуковой сигнал
15. FAN (30A) — вентиляторы
16. AM1 (50A) — первая цепь замка зажигания, предохранители: CIG, TURN, GAUGE, ECU-IG, WIP, S-HTR

FL ALT (100A) — главный предохранитель, предохранители: FAN, CDS, HTR, A/C FL ABS (50A) — предохранитель ABS, предохранители: AM1, POWER, D/L, TAIL, FOG, ECU-B, STOP, DEF, DEF I-UP/M-HTR

A — ST — реле стартера B — HEAD — реле фар C — EFI or F-HTR — реле системы впрыска D — ENGINE MAIN — реле двигателя E — FAN No 1 — реле вентилятора охлаждения F — HORN — реле звукового сигнала

Блок предохранителей рядом с аккумулятором (на рис. № 3)

1 — CDS (30A) — вентилятор конденсатора кондиционера A — A.C MG — реле электромагнитной муфты компрессора кондиционера B — A.C FAN No.3 — реле № 3 вентилятора радиатора C — A.C FAN No.2 — реле № 2 вентилятора радиатора

Форд Фьюжн – расположение блока предохранителей

В подкапотном пространстве

В моторном отсеке есть два монтажных блока.

Блок питания расположен на аккумуляторе.

Рядом с аккумулятором находится квадратный блок с релейными модулями.

Блок реле

№	Деловое свидание, встреча
R1	Отключение кондиционера при полностью открытой дроссельной заслонке
R2	Высокоскоростной режим вентилятора охлаждения двигателя
R3	Дополнительный отопитель (отопитель РТС)
R4

Схема элементов силового блока

№	Расшифровка	Ток, А
Делает	Дополнительный отопитель (отопитель РТС)	80
FB	Передача инфекции	60
FC	Дополнительный отопитель (отопитель РТС) свечи накаливания (дизельный двигатель)	60
FD	Вентилятор охлаждения и кондиционер	40
FE	Светильники и общий электронный модуль (GEM)	60
FF	Включить	60
FG	Двигатель и светотехника	60
FH	Лобовое стекло с подогревом, АБС, ESP, лобовое стекло	60

Монтажный блок

он прикреплен сбоку к аккумулятору на его плюсовом проводе и состоит из предохранителей большой мощности. Чтобы получить к нему доступ, нужно поднять сам аккумулятор.

Схема

Обозначение

Делает	Дополнительный отопитель 80А (отопитель РТС)
FB	Коробка передач 60А
FC	60A Дополнительный отопитель (обогреватель RTS) / свечи накаливания (дизельный двигатель)
FD	40A Вентилятор охлаждения и кондиционер
FE	60A Светильники и общий электронный модуль (GEM)
FF	Зажигание 60А
FG	60А Мотор и осветительные приборы
FH	Лобовое стекло с подогревом 60А, АБС, ESP, лобовое стекло

Форд Фьюжн Блок предохранителей в салоне

LHD	Правый руль

№	А	Деловое свидание, встреча
F1	—	Не используется
F2	—	Разъем прицепа
F3	7,5	Осветительные приборы
—	Разъем прицепа
F4	10	Система отопления (кондиционирования) и вентиляции
F5	ветры	АБС, ESP
F6	тридцать	АБС, ESP
F7	7,5	Автоматическая коробка передач
15	Автоматическая коробка передач
F8	7,5	Зеркала с электроприводом
F9	10	Левый ближний свет
F10	10	Правый ближний свет
F11	15	Дневные ходовые огни
F12	15	Блок управления двигателем
F13	ветры	Блок управления двигателем, катализатор
F14	тридцать	Стартер
F15	ветры	Бензонасос
F16	3	Блок управления двигателем (память)
F17	15	Выключатель
F18	15	Магнитола, диагностический разъем
F19	15	Дневные ходовые огни
F20	7,5	Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F21	—	Не используется
F22	7,5	Левый габаритный огонь
F23	7,5	Правые габаритные огни
F24	ветры	Центральный замок, противоугонная сирена, модуль кузовной электроники (GEM)
F25	15	Сигнальные огни, указатели поворота (модуль электроники кузова (GEM))
F26	ветры	Обогрев заднего стекла (модуль кузовной электроники (GEM))
F27	10	Звуковой сигнал (модуль электроники кузова (GEM))
15	Звуковой сигнал (модуль электроники кузова (GEM))
F28	3	Аккумулятор, генератор
F29	15	Легче
F30	15	Включить
F31	10	Выключатель
ветры	Разъем прицепа
F32	7,5	Зеркала с подогревом
F33	7,5	Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F34	ветры	Лука
F35	7,5	Сиденья с подогревом
F36	тридцать	Стеклоподъемники
F37	3	АБС, ESP
F38	7,5	Модуль кузовной электроники (GEM (контакт 15))
F39	7,5	Воздушная подушка
F40	7,5	Передача инфекции
10	Ближний свет
F41	7,5	Автоматическая коробка передач
F42	тридцать	Лобовое стекло с подогревом
F43	тридцать	Лобовое стекло с подогревом
F44	3	Магнитола, диагностический разъем (клемма 75)
F45	15	Стоп-сигнал
F46	ветры	Передний дворник
F47	10	Задний стеклоочиститель
10	Передний дворник (высокая скорость)
F48	7,5	Фары заднего хода
F49	тридцать	Двигатель обогревателя
F50	ветры	Противотуманные огни
F51	15	Джек
F52	10	Левый дальний свет
F53	10	Правый дальний свет
F54	7,5	Разъем прицепа
F55	—	Не используется
F56	ветры	Разъем прицепа
Реле
R1	Зеркала с электроприводом или Осветительные приборы
R2	Лобовое стекло с подогревом или Ближний свет
R3	Включить или Дневные ходовые огни
R4	Ближний свет или Включить
R5	Ослепительный или Стартер
R6	Бензонасос или Сложите зеркала
R7	Стартер или Лобовое стекло с подогревом
R8	Вентилятор или Дневные ходовые огни или Стартер
R9	Дневные ходовые огни или Блок управления двигателем
R10	Система загрузки или Сложите зеркала
R11	Блок управления двигателем или Бензонасос
R12	Зеркала с электроприводом или Функция энергосбережения аккумулятора

№	Реле
R1	Кондиционирование воздуха
R2	Вентилятор
R3	Дополнительный отопитель (отопитель РТС) или Фары заднего хода
R4	Дополнительный отопитель (отопитель РТС)

Предохранители Форд Транзит 6 и реле с описанием схем блоков и фото примерами

Ford Transit 6 поколения производился в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. Основное новшество данного поколения в том, что оно производилось как с передним приводом, так и задним. В нашем материале мы покажем все места расположения электронных блоков управления, подробно опишем блоки предохранителей и реле Форд Транзит 6, их схемы и фото — примеры исполнения. Выделим предохранитель отвечающий за прикуриватель.

Исполнение блоков может отличаться от представленного и зависит от года выпуска и уровня электро оснащенности Вашего Форд Транзит. А если не подходят схемы изучите описание для 5-го либо 7-го поколения соответственно.

Расположение блоков

Общая схема расположения электронных блоков управления

Описание

1	Электронный блок управления кондиционером
2	Блок управления противоугонной системой
3	Звуковой сигнал 1 противоугонной системы
4	Звуковой сигнал 2 противоугонной системы
5	Дополнительный отопитель — днище (если есть)
6	Блок управления дополнительным отопителем — если установлен
7	Аккумуляторная батарея — под сиденьем
8	Блок управления центральным замком — в блоке управления противоугонной системы
9	Диагностический разъем (DLC)
10	Блок предохранителей /реле, моторный отсек 1
11	Блок предохранителей /реле, моторный отсек 2
12	Блок предохранителей /реле, моторный отсек 3
13	Блок предохранителей /реле приборная панель 1
14	Блок предохранителей /реле приборная панель 2
15	Дополнительный предохранитель (15А), блок управления противоугонной системы
16	Дополнительный предохранитель (15А), блок управления противоугонной системы
17	Дополнительный предохранитель (40А), система управления двигателем — около аккумуляторной батареи
18	Дополнительный предохранитель (70/80A), система управления двигателем — около аккумуляторной батареи
19	Реле электродвигателя вентилятора отопителя/ кондиционера
20	Резистор электродвигателя вентилятора отопителя, передний
21	Резистор электродвигателя вентилятора отопителя, задний
22	Звуковой сигнал
23	Реле — прерыватель указателей ворота
24	Инерционный выключатель отсечки подачи топлива — если установлен
25	Блок управления системой парковки
26	Электронный блок управления SRS

Блок в салоне

Он находится со стороны пассажира под вещевым отделением, находящимся в панели приборов. Для доступа надо поднять корпус вещевого отделения с помощью ручки.

Фотография

Схема верхнего отдела

Схема нижнего отдела реле

или

Назначение элементов

201	15А Щиток приборов, стеклоочиститель заднего окна, часы
202	5А Обогрев лобового стекла
203	20А Противотуманные фары/ фонари
204	Резерв
205	15А Управление освещением, указатели поворота, многофункциональный рычаг, управление двигателем, зажигание
206	5А Фонарь подсветки регистрационного знака
207	10А Модуль подушки безопасности
208	10А Подсветка щитка приборов
209	15А Габаритные огни
210	15А Тахометр, часы
211	30А Электродвигатель вентилятора отопителя задней части салона
212	10А Прикуриватель
213	10А Кондиционер воздуха для задней части салона
214	15А Освещение салона, электропривод зеркал
215	20А Обогрев лобового стекла, обогрев передних сидений, дополнительный отопитель
216	20А Гнезда питания для подключения дополнительного оборудования
217	15А Обогрев заднего стекла, обогрев наружных зеркал заднего вида
218	Резерв
219	30А Электропривод стеклоподъемников
220	20А Обогрев заднего стекла
221	15А Выключатель стоп сигналов
222	15А система
223	30А Электродвигатель вентилятора отопителя
224	20А Переключатель фар
225	15А Кондиционер воздуха
226	20А Аварийная световая сигнализация, указатели поворота
227	5А система, ABS
Реле
R14	Реле стеклоочистителя
R15	Реле вспомогательных цепей зажигания
R16	Реле обогревателя лобового стекла, правая сторона
R17	Зуммер задней двери
R18	Освещение салона
R19	Зуммер задней двери
R20	Реле обогревателя лобового стекла, левая сторона (реле таймер)
R21	Реле заднего стеклоочистителя
R22	Реле обогрева заднего стекла, зеркал

Блоки предохранителей и реле на Ford Transit (Форд Транзит).

Перед тем как заменить перегоревший предохранитель или какое либо реле выключите всё электрооборудование и зажигание. Вместо испорченного предохранителя устанавливается предохранитель обязательно с такими же параметрами характеристики, что и заменяемый. Посмотреть, где в автомобиле форд-транзит расположены блоки предохранителей и реле можно на рисунке 1 ниже

Внимание !Определение неисправности и замену реле лучше доверить специалисту, так же как и работы связанные с электрической и топливной системой. Во избежание нежелательных последствий связанных с безопасностью эксплуатации автомобиля, поломки двигателя или возгорания элементов электропроводки

Фирма производитель убедительно просит обращаться в специализированные и имеющие авторизацию от компании Ford станции технического обслуживания (СТО). Определить сгоревший предохранитель можно визуально, по обрыву плавкой вставки. Случается, что из за не плотной посадки предохранителя, у него подгорает ножка или гнездо и как следствие — разрывается токоведущая цепь.  Поэтому изначально нужно правильно устанавливать предохранители, с нажимом, до плотной посадки. С левой стороны моторного отсека расположена коробка с предохранителями рис 1. Крышка коробки держится на зажимах.

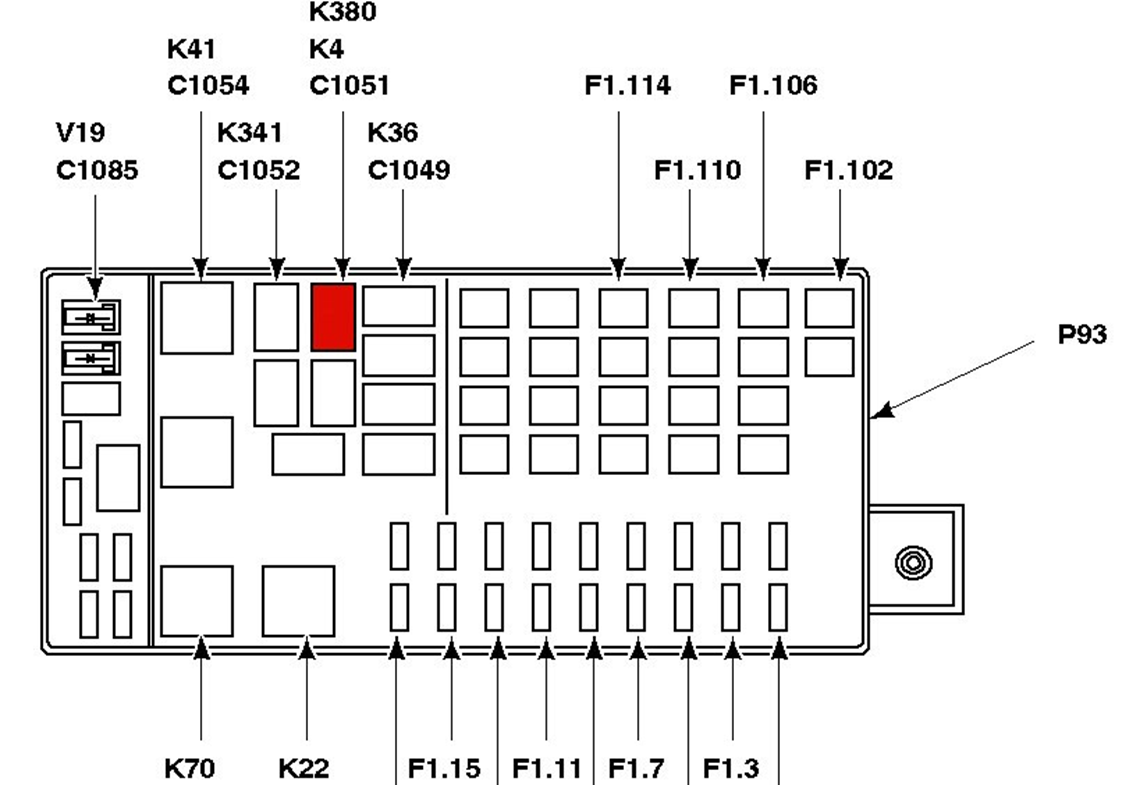

Блок предохранителеи и реле в моторном отделении Ford Transit (Форд Транзит)

Предохранитель	Ток (ампер)	Цвет	Предохраняемые цепи
1	5	бежевый	Механическая коробка передач с автоматическим переключением передач
2	—	—	Не используется
3	20	желтый	Рабочее освещение дневного времени, ближний свет фар
4	5	бежевый	Датчик напряжения аккумулятора (дизельные двигатели)
5	20	желтый	Аварийный выключатель системы впрыскивания топлива
6	30	светло-зеленый	Буксировочное оборудование
7	15	голубой	Звуковой сигнал
8	20	желтый	АБС
9	20	желтый	Дальний свет фар
10	10	красный	Воздушное кондиционирование
11	20	желтый	Системы стеклоомывателей, очиститель заднего стекла
12	—	—	Не используется
13	30	светло-зеленый	Многофункциональный рычаг, очистительлобового стекла
14	15	голубой	Фонарь заднего хода
15	5	бежевый	Модуль системы иммобилизации двигателя
16	5	бежевый	Электронное управление двигателем
17	30	светло-зеленый	Буксировочное оборудование
18	—	—	Не используется
19	5	бежевый	Механическая коробка передач с автоматическим переключением передач
20	15	голубой	Механическая коробка передач с автоматическим переключением передач
21	20	желтый	Система управления двигателем
22	20	желтый	Топливный насос
23	10	красный	Ближний свет фар, правая сторона
24	10	красный	Ближний свет фар, левая сторона
101*	40	зеленый	АБС
102	40	зеленый	Обогрев лобового стекла, левая сторона
103*	50	красный	Основной источник электропитания электрической системы
104*	50	красный	Основной источник электропитания электрической системы
105	40	зеленый	Вентилятор охлаждения двигателя (дизельные двигатели 2.0 л и двигатели DOHC 2.3 л)
Предохранитель	Ток (ампер)	Цвет	Предохраняемые цепи
106*	30	фиолетовый	Зажигание
107*	30	фиолетовый	Зажигание
108	—	—	Не используется
109*	40	зеленый	Вентилятор охлаждения двигателя (дизельные двигатели 2.0 л и двигатели DOHC 2.3 л)
110*	40	зеленый	Обогрев лобового стекла, левая сторона
111*	30	фиолетовый	Зажигание
112	—	—	Не используется
113	40	зеленый	Механическая коробка передач с автоматическим переключением передач
114	—	—	Не используется
115	—	—	Не используется
116	—	—	Не используется
117	—	—	Не используется
118	—	—	Не используется
119	—	—	Не используется
120	—	—	Не используется
121	—	—	Не используется
122	—	—	Не используется

Назначение реле в блоке с предохранителями расположенном в моторном отсеке. Таблица:

Реле	Коммутируемые цепи
R1	Стартер
R2	Свечи подогрева (дизельные двигатели)
R3	Звуковой сигнал
R4	Дальний свет фар
R5	Генератор (дизельные двигатели 2.4 л)
R6	Ближний свет фар
R7	Система управления двигателем
R8	Фары дневного времени или пусковое реле заземления (автомобили с АБС)
R9	Топливный насос
R10	Воздушное кондиционирование
R11	Топливный насос низкого давления (автомобили с дизельными двигателями 2.4 л с задним приводом)
R12	Вентилятор охлаждения конденсатора воздушного кондиционирования (дизельные двигатели 2.4 л), низкоскоростной вентилятор охлаждения (дизельные двигатели и двигатели DOHC 2.0 л)
R13	Зажигание
ДиодБ1	Не используется
Диод D2	Электронное управление двигателем (двигатели DOHC)
Диод D3	Воздушное кондиционирование, буксировочное оборудование
Диод D4	Воздушное кондиционирование, буксировочное оборудование

Вспомогательная коробка реле (в моторном отделении, под коробкой плавких предохранителей)

1 поколение

Места расположения блоков

p, blockquote 4,0,0,0,0 —>

1 — Главный блок — находится в задней части моторного отсека со стороны водителя, рядом с упором капота.

p, blockquote 5,0,0,0,0 —>

2 — Дополнительный блок — расположен в задней части моторного отсека со стороны пассажира либо над бардачком, доступ к нему возможен после открытия крышки вещевого ящика.

p, blockquote 6,0,0,0,0 —>

Вариант 1

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,1,0,0 —>

Вариант 2

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Главный блок

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Схема

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Вариант 1

p, blockquote 15,0,0,0,0 —>

1 (20 А)	Левая фара (дальний свет). Левая фара головного света
2 (20 А)	Правая фара (дальний свет). Правая фара головно­го света
3 (10 А)	Левая фара (ближний свет)
4 (10 А)	Правая фара (ближний свет)
5 (10 А)	Левая фара и левый задний фонарь (габаритный свет)
6 (10 А)	Правая фара и правый задний фонарь (габаритный свет)
7 (15 А)	Плафоны освещения салона. Фонари освещения номерного знака
8 (15 А)	Блок управления кондиционером. Элемент обогре­ва ветрового стекла. Регулятор положения кузова
9 (30 А)	Электродвигатели очистителя и омывателя фар. Электро замок задней двери багажного отделения
10 (20 А)	Система централизованной блокировки замков дверей. Плафоны освещения салона. Часы. Элек­тро двигатели регулировки положения наружных зеркал заднего вида. Радиоприемник
11 (30 А)	Нагнетательный насос кондиционера
12 (10 А)	Контрольная лампа аварийной сигнализации
13 (30 А)	Элемент обогрева передних сидений. Передний и задний прикуриватели
14 (30 А)	Звуковой сигнал
15 (30 А)	Электродвигатели очистителя и омывателя ветро­вого стекла
16 (30 А)	Элемент обогрева заднего стекла. Элемент обог­рева наружных зеркал заднего вида
17 (20 А)	Противотуманные фары
18 (30 А)	Электродвигатель вентилятора отопителя
19	Резервный
20 (15 А)	Указатели поворотов. Лампы света заднего хода
21 (15 А)	Лампы стоп-сигнала
22 (10 А)	Электрические цепи контрольных приборов и орга­нов управления
23 (30 А)	Электродвигатели стеклоподъемников передних дверей. Электродвигатель привода люка в крыше
24 (30 А)	Электродвигатели стеклоподъемников задних две­рей. Электродвигатели регулировки положения задних сидений

Реле

p, blockquote 17,0,0,0,0 —>

• I— реле зажигания после включения зажигания;
• II—реле включения обогрева заднего стекла;
• III—реле включения стек­лоподъемников и электродвигателя люка в крыше;
• IV—реле контрольной лампы незастегнутых ремней безопасности;
• V — реле-прерыватель стеклоочистителей;
• VI—реле очистителя заднего стекла;
• VII—реле включения очистителя и омывателя фар;
• VIII — реле времени включения плафонов;
• IX—реле включения электродвигателей регулировки задних сидений;
• X — реле включения дальнего света фар;
• XI—реле зажигания при работающем двигателе;
• XII — реле блокировки стартера для автомобилей с автоматической КП;
• А, Е —реле включения ближнего света фар на варианте для Швеции;
• В —резерв;
• С — реле включения звуковых сигналов;
• О—реле открытия крышки багажника;
• F—реле включения ближнего света фар;
• G — реле включения обогрева сидений;
• Н — реле включения противотуманных фар

Вариант 2

p, blockquote 18,0,0,0,0 —>

1	15А Противотуманные фары
2	5А Габаритный свет левый и освещение номерного знака
3	10А Переключатель света
4	10А Правый габаритный свет и корректор света фар
5	10А Левый ближний свет
6	30А Регулировка сидений
7	25А Стеклоочистители и стеклоомыватели
8	5А Радиоприемник
9	15А Звуковой сигнал
10	15А Дальний свет левый
11	15А Дальний свет правый
12	5А Габаритный свет левый
13	20А Замок зажигания
14	20А Вентилятор системы отопления
15	10А Задний противотуманный фонарь
16	20А Обогреватели сидений
17	20А Прикуриватель
18	Резервный
19	15А Омыватели фар
20	20А Обогреватель заднего стекла
21	10А Зеркало заднего вида с электрообогревом
22	10А Противоугонная сигнализация
23	10А Освещение комбинации приборов
24	15А Центральный замок и освещение салона
25	25А Электролюк
26	30А Электро стеклоподъемник передних дверей
27	10А Стоп-сигнал
28	30А Электро стеклоподъемник задних дверей
29	10А Указатели поворотов и фонари заднего хода

Расшифровка

p, blockquote 20,0,0,0,0 —>

20А	Электронасос подсистемы управления впрыском топлива КСУД
30А	Электродвигатель вентилятора
20А	Система антиблокировки тормозов
30А	Электродвигатель насоса системы ан­тиблокировки тормозов
30А	Реле времени включения обогрева вет­рового стекла
30А	Элемент обогрева ветрового стекла
30А	Электродвигатели регулировки положе­ния передних сидений
20А	Регулятор положения кузова
15А	Датчик концентрации кислорода на ав­томобилях с нейтрализатором отрабо­тавших газов

Предохранители и реле Форд Сиерра с описанием назначения и схемами блоков

Ford Sierra производился в 1982, 1983, 1985, 1984, 1986, 1987, 1988, 1989, 1991, 1990, 1992, 1993 и 1994 году. За время это модельный ряд форд сиерра раза два проходил модернизацию, соответственно и схем может блоков быть несколько. В нашем материале мы описание покажем блоков предохранителей и реле Форд схемами со Сиерра блоков и фотографиями. Выделим предохранитель прикуриватель за отвечающий.

крышки под капотом

Главный блок с реле и предохранителями находится в задней части моторного около пространства боковой стойки и закрыт защитной Вариант.

Схема

Описание

Вариант 2

Назначение

Схема 1

1	15А Левая основная Фара дополнительная левая фара
2	15А Правая основная правая, фара дополнительная фара
3	7,5А Левый указатель Правый
4	7,5А поворота указатель поворота, регулятор наклона Левый
5	5А фар габаритный огонь
6	5А Правый габаритный 15А
7	огонь Освещение панели приборов
8	15А насос Топливный
9	15А Омыватели фар
10	7,5А Внутренне часы, освещение, центральная блокировка, электрическая регулировка зеркала внешнего
11	15А Топливный насос
12	10А фонари Аварийные, противоугонная сигнализация, центральная блокировка
13	Обогрев 20А переднего сиденья, прикуриватель
14	10А сигнал Звуковой
15	15А Электродвигатель очистителя, насос стекол омывателя
16	20А Обогреватель заднего стекла и зеркала внешнего
17	15А Противотуманная фара
18	25А свечей Реле накаливания (дизель)
19	10А Задний фонарь противотуманным
20	10А Указатели поворота, огни хода заднего
21	7,5А Стоп-сигналы
22	4А Цепи управления, контроля устройство (с системой впрыска)
23	20А Топливный 30А
24	насос Электроподьемник стекол
A	Разгрузочное реле зажигания замка
В	Вспомогательный предохранитель дневного света задний или противотуманный свет
C	Звуковой сигнал
D	двигателя Управление
Е	Задние противотуманные огни
F	Указатели Обогрев
G	поворотов сиденья
H	Противотуманные фары
I	Замок управления рулевого и зажигания
II	Дневной свет
III	фар Очиститель
IV	Нагреватель заднего стекла
V	Изменение работы скорости очистителя ветрового стекла
VI	Внутреннее задержкой с освещение
VII	Система ABS
VIII	реле Временное режима kick-dowr (автоматическая передач коробка)
IX	Изменение скорости работы очистителя стекла заднего
X	Основные фары
XI	Управление двигателем (с впрыска системой)
XII	Блокировка запуска (с автоматической передач коробкой)

20А 2

1	Назначение Левая основная фара, левам фара дополнительная
2	20А Правая основная фара, дополнительная правая фара
3	10А Левый указатель 10А
4	поворота Правый указатель поворота, корректор фар наклона
5	10А Левый габаритный огонь
6	Правый 10А габаритный огонь
7	15А Освещение приборов панели
8	Резерв
9	30А Очистители фар
10	Внутреннее 20А освещение часы, центральная блокировка, регулировка электрическая внешнего зеркала
11	20А Насос (установка климатическая)
12	10А Аварийные фонари
13	30А переднего Обогрев сиденья, прикуриватель
14	30А Звуковой 30А
15	сигнал Электродвигатели очистителей, насос омывателя 30А
16	стекол Обогреватель заднего стекла и внешнего 20А
17	зеркала Противотуманная фара
18	30А Нагреватель
20	Указатели 15А поворота, огни заднею хода
21	Стол 15А-сигналы
22	10А Цепи управления, контроля устройство
23	20А Электро подъемник переднего 30А
24	стекла Топливный насос
A	Свободный
B	Вспомогательное дневного реле света или задние противотуманные Звуковой
C	огни сигнал
D	Управление двигателем (с системой Электрическая)
I	впрыска регулировка и нагрев внешнего зеркала
F	поворотов Указатели
G	Обогрев сиденья
H	Противотуманные фары
I	рулевого Замок управления и зажигания
II	Дневной свет
Очиститель	III фар
IV	Свободный
V	Изменение скорости очистителя работы ветрового стекла
VI	Внутреннее освещение с VII
задержкой	Система ABS
VIII	Временное kick реле-down (автоматическая коробка передач)
IX	климатического Насос устройства
X	Основные фары
XI	Управление системой (с двигателем впрыска)
XII	Блокировка запуска (с коробкой автоматической передач)

Дополнительные элементы

В моторном отсеке в блоке дополнительном реле (между верхним креплением стойки правой подвески и аккумулятором) могут находиться реле следующие:

• подогрева впускного коллектора;
• выключения управления модуля зажиганием ESC II и шагового двигателя холостого регулятора хода;
• кондиционер с предохранителем 15 А;
• реле числа датчика оборотов двигателя.

Блок в салоне

В под блоке передней панелью с правой стороны (средней между частью передней панели и вещевого могут) ящика находиться следующие реле:

• запуска двигателя теплого (двигатели с впрыском);
• контроля свечения центрального;
• лампочек замка;
• предупредительного индикатора указателя.

кронштейна Около рулевой колонки могут находиться предохранители следующие:
