Схема блока предохранителей рено кангу

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Назначение

1. Блок силовых предохранителей
2. Дополнительный блок предохранителей
3. Блок предохранителей и реле
4. Блок управления ABS

Блок силовых предохранителей

Он находится на плюсовой клемме аккумуляторной батареи и выполненный в виде плавких вставок высокой мощности.

Схема

Расшифровка

1. 60А MAIN – Предохранители: “EFI”, “DOME”, “HORN”, “ST”, “AM2”, “H−LP LH”, “H−LP RH”, “H−LP LH (HI)”, “H−LP RH (HI)”, “H−LP LH (LO)”, “H−LP RH (LO)”
2. 80А – Система “START/STOP”
3. ALT 100/120A – Предохранители: “ECU−B”, “TAIL”, “D/L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1”, “POWER”, “STOP”, “DEF”, Система зарядки
4. 60А ABS – АБС

Дополнительный блок

Схема

Описание

1	10А H-LP HI RH – Фары (дневные ходовые огни)
2	10А H-LP HI LH – Комбинация приборов, фары (дневные ходовые огни)
Реле
R1	Фары
R2	Диммер (DIM)
R3	–

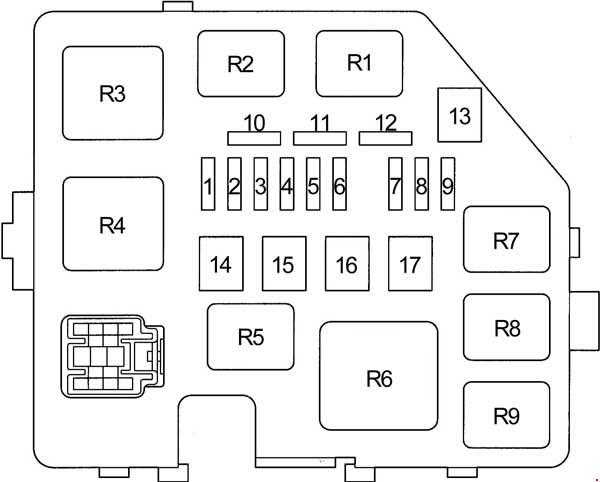

Блок предохранителей и реле

Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.

Фотография

Схема

Обозначение

1	15A DOME – Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей
2	15A EFI – Блок управления двигателем, иммобилайзер, блок управления коробкой передач
3	15A HORN – Звуковой сигнал
4	15A AM2 – Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания
5	30A ST – Система запуска
6	–
7	10A H−LP LH – Левая фара, корректор фар
8	10A H−LP RH – Левая фара, корректор фар
9	15A P/POINT – Розетка
10	Запасной предохранитель
11	Запасной предохранитель
12	Запасной предохранитель
13	–
14	–
15	30A RDI – Вентилятор системы охлаждения
16	50A HTR SUB1 – Вспомогательный отопитель (PTC)
17	–
Реле
R1	Вентилятор системы охлаждения
R2	Вентилятор системы охлаждения
R3	Стартер
R4	–
R5	Розетка
R6	Вспомогательный отопитель (PTC)
R7	EFI
R8	Муфта компрессора кондиционера
R9	Звуковой сигнал

Блок АБС

Схема

Описание

• 1 – предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
• А – нет (модели без VSC); реле ABS MTR (модели с VSC)
• В – реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
• С – реле ABS SOL (модели без VSC); нет (модели с VSC).

Общая схема

Общая схема расположения электронных блоков управления

Описание

1. правый передний датчик SRS
2. блок реле №5 (модели до 12.1997 г.)
3. датчик абсолютного давления во впускном коллекторе (3S-FSE)
4. датчик разрежения в вакуумном усилителе тормозов (3S-FSE)
5. датчик абсолютного давления во впускном коллекторе (кроме 3S-FSE и дизельных моделей)
6. датчик давления наддува (дизельные модели)
7. датчик давления наддува (абсолютного давления во впускном коллекторе) (2С-Т)
8. блок управления и модулятор ABS (модели с 12.1997 г.)
9. блок управления форсунками (с 12.1997 г.)
10. реле свечей накаливания (дизельные модели)
11. блок реле №2
12. монтажный блок в моторном отсеке
13. блок плавких вставок
14. левый передний датчик SRS
15. блок системы навигации
16. усилитель стерео системы (модели до 12.1997 г.); ТВ-тюнер (модели с 12.1997 г.)
17. блок управления форсунками (модели до 12.1997 г.)
18. реле очистителя заднего стекла
19. держатель разъёмов
20. реле блока управления форсунками (модели до 12.1997 г.)
21. реле топливного насоса
22. блок управления ABS (модели до 12.1997 г.)
23. реле управления форсунками (модели с 12.1997 г.)
24. блок реле №4
25. реле “EFI-2” (модели с 12.1997 г.)
26. электронный блок управления двигателем
27. реле управления замками дверей
28. интегрированное реле
29. реле обогревателя зеркал
30. блок реле №1
31. кронштейн крепления разъемов
32. монтажный блок в салоне
33. реле обогревателя переднего стекла (антиобледенителя щеток)
34. центральный монтажный блок
35. реле ETCS
36. реле “EFI-2” (модели до 12.1997 г.)
37. реле селектора АКПП
38. центральный датчик SRS
39. датчик замедления ABS.

Блоки под капотом

Монтажный блок

Он расположен с левой стороны, рядом с аккумулятором.

Пример схемы с крышки блока

Схема

Расшифровка

А	Реле электро усилителя рулевого управления
В	Реле э/м муфты компрессора кондиционера
С	Реле звукового сигнала
D	Реле системы впрыска
Е	Реле №2 вентилятора радиатора
F	Реле №1 вентилятора радиатора
а	EMPS (50A) — электроусилитель рулевого управления
b	HEAD MAIN (40A) — фары
с	A/PUMP (50A) — управление двигателем (2ZZ-GE)
d	ALT (100А) – система зарядки, обогреватель заднего стекла
е	H-LP CLN (30A) — омыватель фар
f	RDI FAN (30A) — вентиляторы радиатора и конденсатора
g	ABS №1 (30A) или VSC №1 (40А) — ABS
h	ABS №2 (40A) или VSC №2 (40A) — ABS
1	HEAD RH (15A) — правая фара
2	HEAD LH (15A) — левая фара
3	HORN (10A) — звуковой сигнал
4	HAZARD (10A) — указатели поворота и аварийная сигнализация
5	ALT-S (5A) — система зарядки
б	запасной
7	EFI (15A) – управление двигателем, индикаторы режима работы АКПП, фары, внутреннее освещение, кондиционер с автоматическим управлением, магнитола, система предупреждения о не выключенном освещении, дистанционное управление центральным замком, ABS (VSC)
8	DOME (15A) – часы, комбинация приборов, фары, внутреннее освещение, кондиционер с автоматическим, управлением, магнитола, система предупреждения, не выключенном освещении, дистанционное управление
9	АМ2 (30А) — цепь АМ2 замка зажигания
10	резервная цепь
11	резервная цепь
12	резервная цепь
12	резервная цепь

Блок 3

Устанавливается рядом с радиаторами и вентиляторами охлаждения.

Схема

Описание

1. Реле №1 вентилятора радиатора
2. Реле №2 вентилятора радиатора
3. Реле №3 вентилятора радиатора

Блок 4

Может устанавливаться с правой стороны моторного пространства.

Схема

Обозначение

• А – Реле электронасоса ABS
• В – Реле клапанов ABS
• 1 – 7,5А ABS (VSC)

Блок предохранителей и реле Renault Kangoo 2 на аккумуляторе

На аккумуляторе также есть блок предохранителей. Весьма спорное решение, но видимо французы решили что это нормально. Выглядит примерно так.

F1	175А Предохранитель генератора (103) — блока предохранителей защиты цепей силового питания (777) — Блока защиты и коммутации (1337).
F2	Предохранитель цепи подачи «+» аккумуляторной батареи на стартер через предохранитель (163) — 2 А на автомобилях с бензиновыми двигателями или 500 А на автомобилях с дизельными двигателями
F3	40А Предохранитель «+» аккумуляторной батареи через предохранитель на системы двигателя через блок защиты и коммутации
F4	40А Предохранитель «+» аккумуляторной батареи через предохранитель электровентилятора системы охлаждения двигателя (1014-188) через Блок защиты и коммутации (1337) — стартера (163) через Блок защиты и коммутации (1337)
F5	70А Предохранитель «+» аккумуляторной батареи через предохранитель к электроусилителю рулевого управления (1232)
F6	40А Предохранитель цепи «+» аккумуляторной батареи через предохранитель блока предохранителей и реле салона (260) — ЦЭКБС (645).

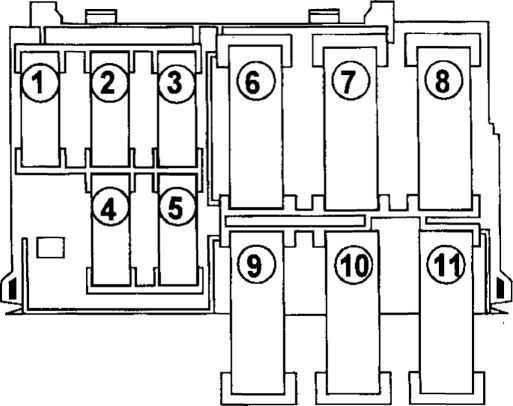

Блок под капотом

Находится в левой части подкапотного пространства. Актуальная схема будет нанесена на крышку.

Вариант 1

Схема

Описание

1. Предохранитель подогрева топливного фильтра дизельного двигателя
2. Предохранитель свечей накаливания дизельного двигателя
3. Реле подогрева топливного фильтра дизельного двигателя
4. Предохранитель клаксона и системы противоугонной сигнализации
5. Реле компрессора К/В

Вариант 2

Фото – пример

Схема

Обозначение

• F1 – F2 Воздушный насос системы подмешивания воздуха в выхлоп
• F3 Предохранитель подогрева топливного фильтра дизельного двигателя
• F4 Предохранитель свечей накаливания дизельного двигателя
• 1 Реле компрессора К/В
• 2 Реле I вентилятора конденсатора К/В
• 3 Реле II вентилятора конденсатора К/В
• 4 Реле III вентилятора конденсатора К/В

Хотите что-нибудь добавить, пишите в комментарии.

Описание для 1 поколения

Основной блок предохранителей

Он находится под приборной панелью слева от руля, за защитной крышкой.

Фото пример

Схема

Расшифровка

1	Реле 1 электродвигателя вентилятора системы охлаждения — без кондиционера
2	Реле прерывистого режима работы очистителя лобового стекла
3	Реле лампы освещения салона — с дистанционным управлением центральным замком
4	Реле противотуманных фар
5	Реле основных цепей зажигания
6	Реле обогревателя заднего стекла
7	Реле выключателя запрещения запуска
8	Зуммер предупреждения о не выключенных фарах
9	Реле ближнего света фар
10	Реле дальнего света фар
11	Реле системы управления двигателем
12	Реле топливного насоса
13	Реле кондиционера
14	Реле – противоугонной системы – лев. — с дистанционным управлением центральным замком
15	Реле –  прерыватель противоугонной системы-прав. — с дистанционным управлением центральным замком
F1	(20A) Обогреватель заднего стекла, центральный замок
F2	(10A) Аудиосистема, часы, диагностический разъем, система кондиционирования/ отопления, подсветка комбинации приборов, лампы освещения салона
F3	(30A) Анти блокировочная система тормозов (ABS)
F4	(3A) Управление двигателем
F5	(15A) Прикуриватель, комбинация приборов
F6	(10A) Подсветка комбинации приборов, передние/ задние габариты (лев.)
F7	(10A) Лампы переднего правого габарита/ заднего правого габарита
F8	(10A) Левая фара — ближний свет
F9	(10A) Правая фара-ближний свет
F10	(10A) Левая фара-дальний свет, комбинация приборов
F11	(10A) Правая фара-дальний свет
F12	(30A) Электродвигатель вентилятора отопителя
F13	(15A) Выключатель освещения (фары /противотуманные фары), фонари заднего хода, стоп-сигналы
F14	(30A) Электропривод стеклоподъемников
F15	(20A) Выключатель освещения (фары/ противотуманные фары)
F16	(15A/20A) Противоугонная система, обогреватель лобового стекла, очиститель/ омыватель лобового стекла
F17	(10A/15A) Система управления двигателем, система кондиционирования /отопления, комбинация приборов, лампы освещения салона
F18	(10A) Электронный блок управления SRS
F19	(10A/25A) Система управления двигателем, топливный насос
F20	(15A) Система управления двигателем, электродвигатель вентилятора системы охлаждения-без кондиционера
F21	(20A/30A) Противотуманные фары (1,3 Siemens), электродвигатель вентилятора системы охлаждения – без кондиционера (1.3EECV)
F22	(10A) Указатели поворота
F23	(20А) Аварийная сигнализация, звуковой сигнал
F24	(40A) Замок зажигания
F25	(30A) Анти блокировочная система тормозов (ABS)
F26	(3А) Генератор (07/03^)
F27	(10А) Противоугонная система, реле привода открывания задней двери
F28	(10А) Электропривод зеркал заднего вида
F29	(10А) Задние противотуманные фонари
F30	(10А) Управление двигателем
F31	—
F32	(15А) Люк
F33	(15А) Противоугонная система (07/03^)
F34	(30А) Электродвигатель вентилятора системы охлаждения – без кондиционера
F35	(10А) Противоугонная система, комбинация приборов, люк
F36	(3A) Анти блокировочная система тормозов (ABS)

Блоки под капотом

Основной блок

Расположен в левой части моторного отсека.

Пример схемы с обратной стороны защитной крышки

Фото – схема

Обозначение предохранителей

1	80А MDPS Электро усилитель рулевого управления
2	125/150А MIN Генератор
3	10А ECUB Блок управления двигателем
4	10А ECUD Блок управления двигателем
5	10А HORN Звуковой сигнал
6	30А IGN1 Выключатель (замок) зажигания
7	40А IGN2 Стартер, выключатель (замок) зажигания
8	30А BATT2 Генератор, аккумуляторная батарея
9	50А BATT1 Генератор, аккумуляторная батарея
10	30А ECUA Блок управления двигателем
11	30А RAD Электро вентилятор радиатора
12	30А COND Электро вентилятор конденсора
13	40А ABS1 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS
14	40А ABS2 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS
15	30А P/WDW Электро стекло подъемники
16	40А BLOWER Реле электро вентилятора радиатора
17	10А A/CON 1 Кондиционер
18	10А A/CON 2 Кондиционер
19	20А ECUC Блок управления двигателем
20	15А INJ Топливные форсунки, система кондиционера
21	10А SNSR Датчики

Назначение реле

R1	COND FAN 2 Реле электро вентилятора конденсора (малая скорость вращения)
R2	RADFAN Реле электро вентилятора радиатора
R3	FUEL PUMP Реле топливного насоса
R4	MAIN Главное реле
R5	HORN Реле звукового сигнала
R6	FUEL HTR Реле нагревателя топливного фильтра
R7	BLOWER Реле электродвигателя вентилятора отопителя
R8	START Реле стартера
R9	COND FAN 1 Реле электро вентилятора конденсора (высокая скорость вращения)
R10	A/CON Реле кондиционера

Дополнительный блок

Устанавливается в моделях с дизельными двигателями.

Схема

Расшифровка

PTC HTR 1	50А Обогреватель РТС
GLOW PLUG	80А Свеча накаливания
PTC HTR 2	50А Обогреватель РТС
FFHS	30А Подогрев топливного фильтра
PTC HTR 3	50А Обогреватель РТС

Есть что добавить или остались вопросы – пишите всё в комментарии.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Описание

1. Реле переднего противотуманного света
2. Реле обогрева заднего стекла
3. Реле габаритного света
4. Блок предохранителей
5. Ресивер блокировки дверей
6. Реле активного освещения
7. Реле дневных ходовых огней
8. Реле блокировки дверей
9. Усилитель кондиционера
10. Усилитель вспомогательного отопителя PTC
11. Блок управления двигателем и коробкой передач (A/T), блок управления двигателем (M/T)
12. Центральный блок подушек безопасности
13. Усилитель транспондера ключа

Блок предохранителей и реле

Он находится под панелью, за защитной крышкой, на общей схеме обозначен под номером 17.

Левый руль

Правый руль

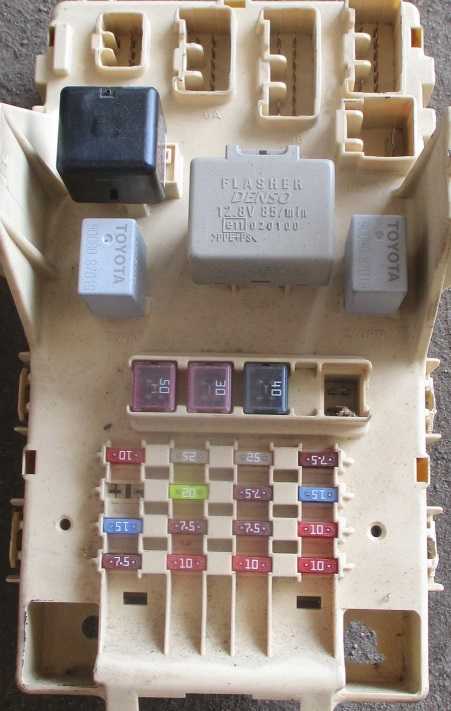

Фото – пример исполнения

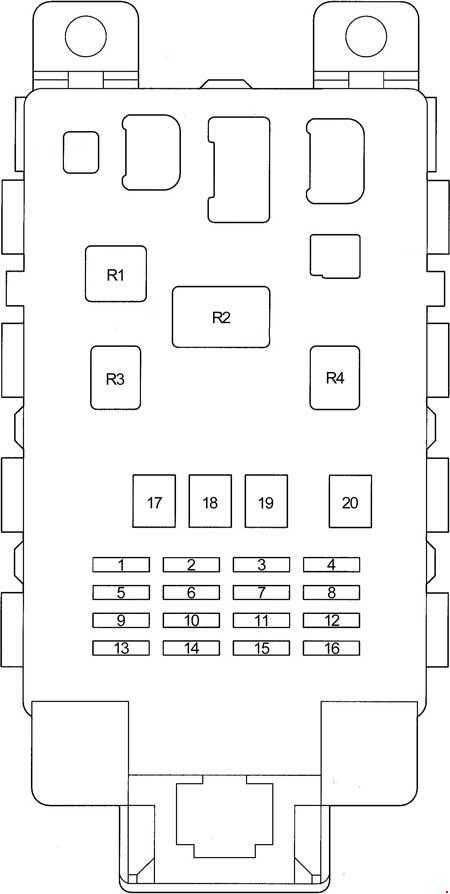

Схема

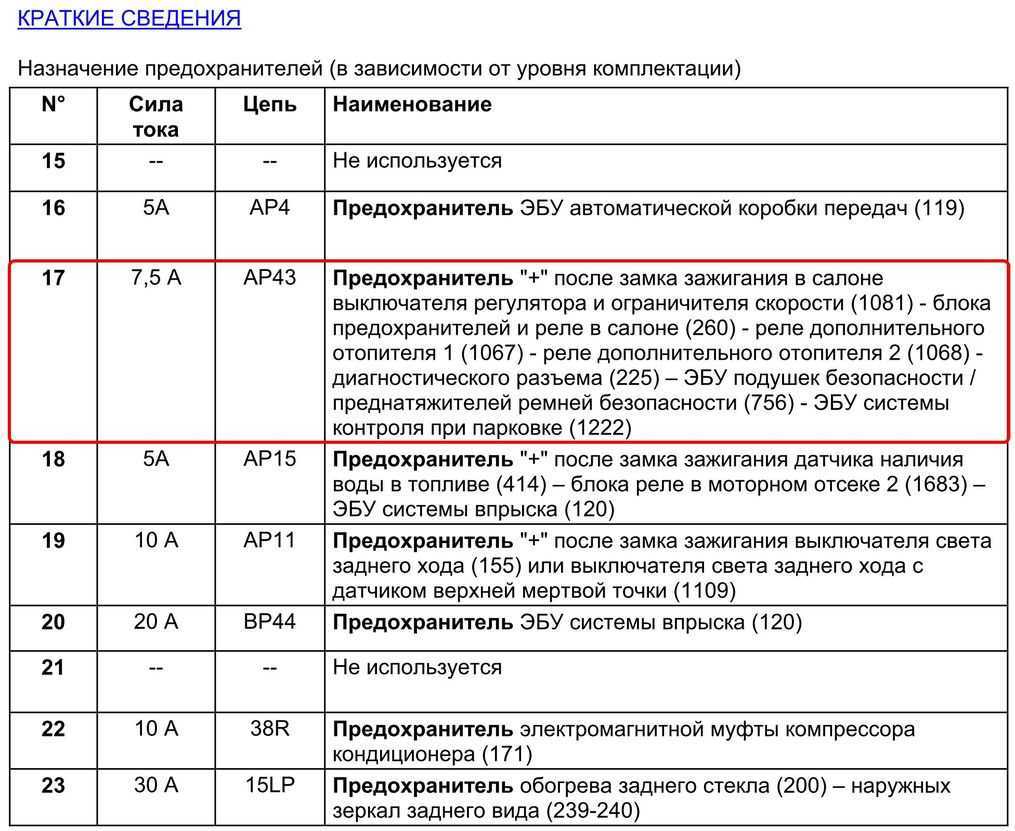

Обозначение

1	10А GAUGE – Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель
2	10А DEF RLY – Обогрев заднего стекла, обогрев зеркал
20А DEF – Обогрев заднего стекла, обогрев зеркал
3	25А D/L – Двойная блокировка, блок управления блокировкой дверей
4	7,5А TAIL – Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет
5	–
6	20А WIPER – Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей
7	7,5А ECU−B – Фары, задний противотуманный свет
8	15А FOG – Передний противотуманный свет
9	15А ACC – Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом
10	7,5А ECU−IG – ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель
11	7,5А OBD – Диагностический разъем
12	10А HAZ – Указатели поворота, аварийная сигнализация
13	7,5А A.C – Кондиционер, отопитель
14	10А S-HTR – Подогрев сидений
15	–
16	10А STOP – Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала
17	50А AM1 – Предохранители: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU−IG”
18	30А POWER – Стекло подъемники, люк
19	40А HTR – Кондиционер, отопитель
20	30А DEF – Обогрев заднего стекла, обогрев зеркал
Реле
R1	Отопитель
R2	Аварийная сигнализация (указатели поворота)
R3	Силовое реле (стекло подъемники, люк)
R4	Топливный насос (Circuit Opening (C/OPN))
