Предохранители на ауди а4: где находятся, замена

Расположение основного блока предохранителей

Автомобильные предохранители — это класс предохранителей, используемых для защиты проводки и электрического оборудования транспортных средств. Как правило, они рассчитаны на работу в цепях с напряжением не более 32В постоянного тока, но некоторые типы рассчитаны на работу в электрических системах с напряжением 42В.

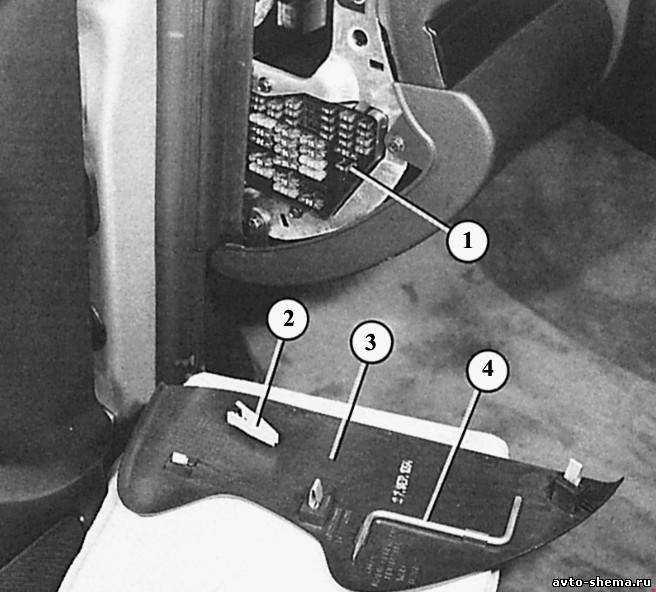

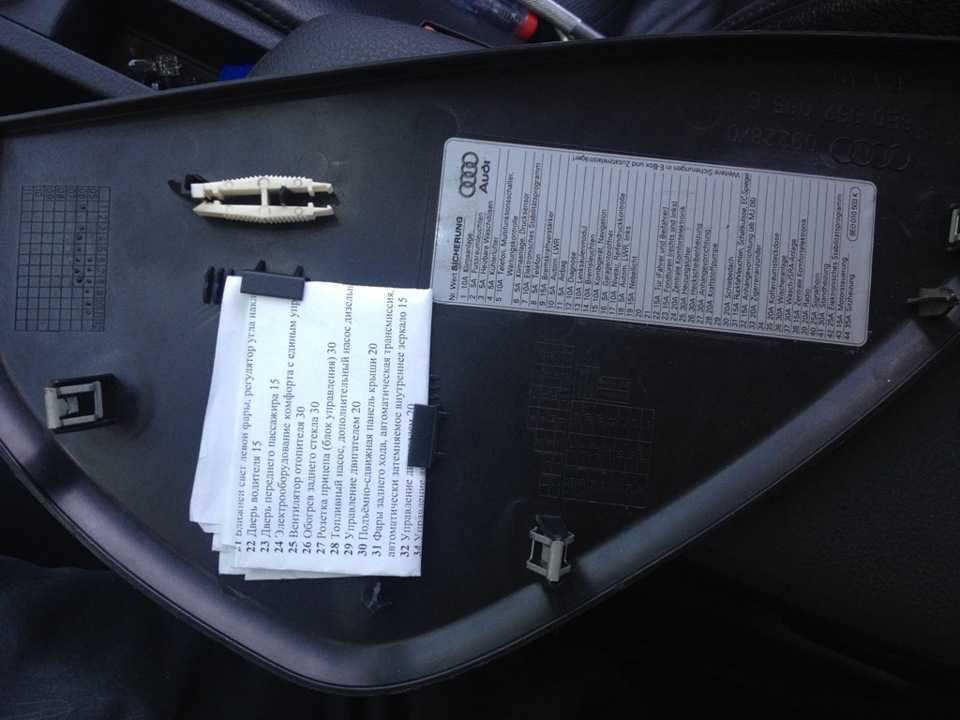

Расположен основной блок предохранителей А4 Б5 в салоне автомобиля с левой стороны под нижней крышкой в конце приборной панели. Вставив отвертку в прорезь под крышкой, поддернув ее, можно получить доступ к блоку. Кривошипная рукоятка для ручного управления люком с электроприводом закреплена на внутренней стороне крышки блока предохранителей. В ряду с правой стороны предусмотрены два резервных предохранителя.

Схема предохранителей Ауди А4 Б5 указана на рисунке

Основной блок реле

Он находится под панелью, со стороны водителя, не далеко от рулевой рейки.

Схема

Расшифровка R

I	Реле звукового сигнала
II	Промежуточное реле контакта Х
III	Реле стеклоочистителей
IV	Реле топливного насоса Реле свечей накаливания
V	Свободное
VI	Свободное
A	Предохранитель
B	Предохранитель

Расшифровка Z

1	Реле вентилятора радиатора (Кондиционер)
2	Реле муфты сцепления
3	Реле магнитной муфты (Кондиционер)
4	Реле кондиционера
5	Реле топливного насоса на дизельных двигателях
6	Реле внешнего освещения Оборудование такси
7	Реле фар
8	Реле свечей накаливания
9	Свободное
10	Реле противотуманных фар
11	Реле средств связи
12	Реле стартера
13	Реле блокировки стартера

Audi A8 | Расположение предохранителей

Расположение предохранителей

Расположение предохранителей может отличаться в зависимости от модели. Расположение предохранителей отражено на крышке коробки предохранителей, а также в руководстве по эксплуатации автомобиля.

 С 9/85 по 9/89г. вып.

Предохранители находятся в коробке в левом отсеке для ног.

Основные предохранители располагаются в коробке в двигательном отсеке, перед левым кожухом амортизационной стойки.

Расположение предохранителей

	Потребитель
1	Электрический стеклоподъемник

2

стоп-сигналы, звуковой сигнал

3

управление двигателя

4

мотор компрессора (регулировка высоты дорожного просвета)*

5

приборы

6

обогреватель заднего стекла

7

задние габаритные огни

8

радиоприемник, прикуриватель, регулировка зеркал

9

задние противотуманные фонари

10

омыватель фар

11

центральное запорное устройство

12

внутреннее освещение

13

кондиционер

14

блокиратор раздаточной коробки*

15

люк

16

система стеклоочистителя и стеклоомывателя

17

мотор вентилятора

18

задний стеклоочиститель

19

вентилятор отопителя

* — только на автомобилях с полным приводом

С 10/89 г. вып.

Предохранители находятся в коробке в левом отсеке для ног.

Основные предохранители расположены в коробке в двигательном отсеке перед кожухом левой амортизационной стойки.

Расположение предохранителей

	А*	Потребитель
A	15	омыватель заднего стекла, насос омывателя
B	10	звуковой сигнал
C	10	внутреннее освещение, освещение багажника
D	15	управление двигателя
E	15	радиоприемник, часы, прикуриватель, электрические зеркала
F	30	центральное запорное устройство
G	10	задний правый габаритный огонь
Н	30	электрические стеклоподъемники
I	15	приборы, фонари заднего хода, указатели поворота

J

20

стеклоочиститель, насос омывателя

K

15

обогреватель сидений

L

15

задний левый габаритный огонь, стояночный свет, освещение приборов, освещение номерного знака

M

15

люк

N

10

антиблокировочная система (ABS)

O

15

свет для движения днем

P

30

омыватель фар

Q

30

вентилятор отопителя

R

10

левый ближний свет

S

10

правый ближний свет

T

10

левый дальний свет

U

10

правый дальний свет

V

10

задние противотуманные фонари

W

10

антиблокировочная система

X

30

обогреватель заднего стекла

* — А = амперы

Коробка предохранителей в двигательном отсеке

	А*	Потребитель
1	30	система впрыска топлива
2	30	аварийная сигнализация
3	80	основной предохранитель

4

60

аварийная сигнализация, внутреннее освещение, центральное запорное устройство, стоп-сигналы и задние габаритные огни, генератор

5

60

антиблокировочная система

6

30

вентилятор

7

20

вентилятор кондиционера

8

10

стоп-сигналы

9

10

прибор управления двигателя

10

30

мотор регулировки фар (только хетчбек )

* — А = ампер

Блоки реле в нише для ног переднего пассажира

p, blockquote 20,0,0,0,0 —>

1. реле вспомогательных цепей зажигания
2. реле звукового сигнала
3. реле очистителя/омывателя фар
4. реле стартера
5. реле прерывистого режима работы стеклоочистителя/стеклоомывателя
6. реле топливного насоса

p, blockquote 23,0,0,0,0 —>

• 1 — реле включения габаритной лампы двери/подсветки проема двери
• 5 — реле освещения в дневное время
• 6 — реле фар
• 2 (40А) — система отопления вентиляции
• 3 (30А) — электропривод правого сиденья
• 4 (30А) — электропривод левого сиденья

p, blockquote 26,0,0,0,0 —>

13	Блок управления зеркалами заднего вида
12	Реле электромагнитной муфты компрессора кондиционера
11	Реле подсветки положения селектора КПП
10	Реле усилителя рулевого управления
9	Реле системы управления трансмиссией
8	Реле противотуманных фар
7	Реле габаритов
6	Реле дополнительного отопителя
5	Реле управления очистителем лобового стекла /фар
4	Реле дополнительного отопителя
3	Реле электродвигателя вентилятора дополнительного отопителя
2	Реле электродвигателя вентилятора дополнительного отопителя
1	Блок системы проверки исправности ламп

Блок предохранителей в нише ног у пассажира

Подробная расшифровка

F2	(5A) Передний правый габарит, задний правый габарит
F3	(10A) Ближний свет(правая фара)
F4	(10A) Левая фара — ближний свет, корректор фар
F5	(10A) Дальний свет (левая фара)
F6	(10A) Дальний свет (правая фара)
F7	(15A ) Аварийная сигнализация
F8	(15A) Звуковой сигнал
F9	(5A) Комбинация приборов, диагностический разъем
F10	(25A) Очиститель лобового стекла
F11	—
F12	(5A) Реле блокировки селектора КПП (диапазон “P”)
F13	(5A) Комбинация приборов, подсветка органов управления, лампы подсветки номерного знака
F14	(15A) Электродвигатель вентилятора системы охлаждения
F15	(15A) Противотуманные фары, противотуманные фонари
F16	(25A) Обогреватель заднего стекла, обогреватель зеркал заднего вида на дверях
F17	(10A) Фонари заднего хода
F18	(10A) Аварийная сигнализация
F19	(10A) Стоп-сигналы
F20	(5A) Обогреватели форсунок омывателя лобового стекла
F21	(15A) Система ABS, диагностический разъем, блок системы проверки исправности ламп
F22	(10A) Телефон
F23	(15A) Прикуриватель – передний
F24	(5A) Система кондиционирования
F25	(15A) Система кондиционирования
F26	(5A) Система управления КПП, система поддержания скорости
F27	(15A) Клапан регулятора охлаждающей жидкости в отопителе, электродвигатель насоса системы охлаждения-АС
F28	(15A) Дополнительный обогреватель, электродвигатель насоса охлаждающей жидкости
F29	(10A) Подогреватель рулевого колеса
F30	—
F31	(15A) Топливный насос
F32	(20A) Подогреваемые кислородные датчики, э/м клапан аккумулятора паров топлива-AAH
F33	(20A) Подогреваемые кислородные датчики, датчик расхода воздуха-ABZ
F34	(15A) Подогреваемые кислородные датчики-задние
F35	(5A) Дополнительный отопитель
F36	(15A) Дополнительный отопитель
F37	—
F38	—
F39	(5A) Электронный блок управления ABS
F40	(10A) Электронный блок управления ABS
F41	(10A) Центральный замок, противоугонная система, привод открывания крышки багажника, лампы освещения салона, привод солнцезащитных шторок заднего стекла
F42	(10A) Блок управления электроприводом стеклоподъемников, электропривод зеркал заднего видана дверях, память сидений
F43	(10A) Лампы освещения багажника, лампа подсветки косметического зеркальца, лампы освещения салона
F44	(10A) Центральный замок, привод солнцезащитных шторок заднего стекла
F45	(15A) Противоугонная система
F46	(20A) Люк
F47	(15A) Электропривод стеклоподъемников, прикуриватель, обогреватели замков дверей
F48	(10A) Память зеркал заднего вида на дверях, память сидений
F49	(20A) Привод регулировки положения рулевой колонки
F50	(20A) Подогреватель сидений
F51	(60A) Электродвигатель вентилятора системы охлаждения

Основной блок

Главный блок предохранителей расположен в салоне на торпеде (панели) слева от руля, под переключателем.

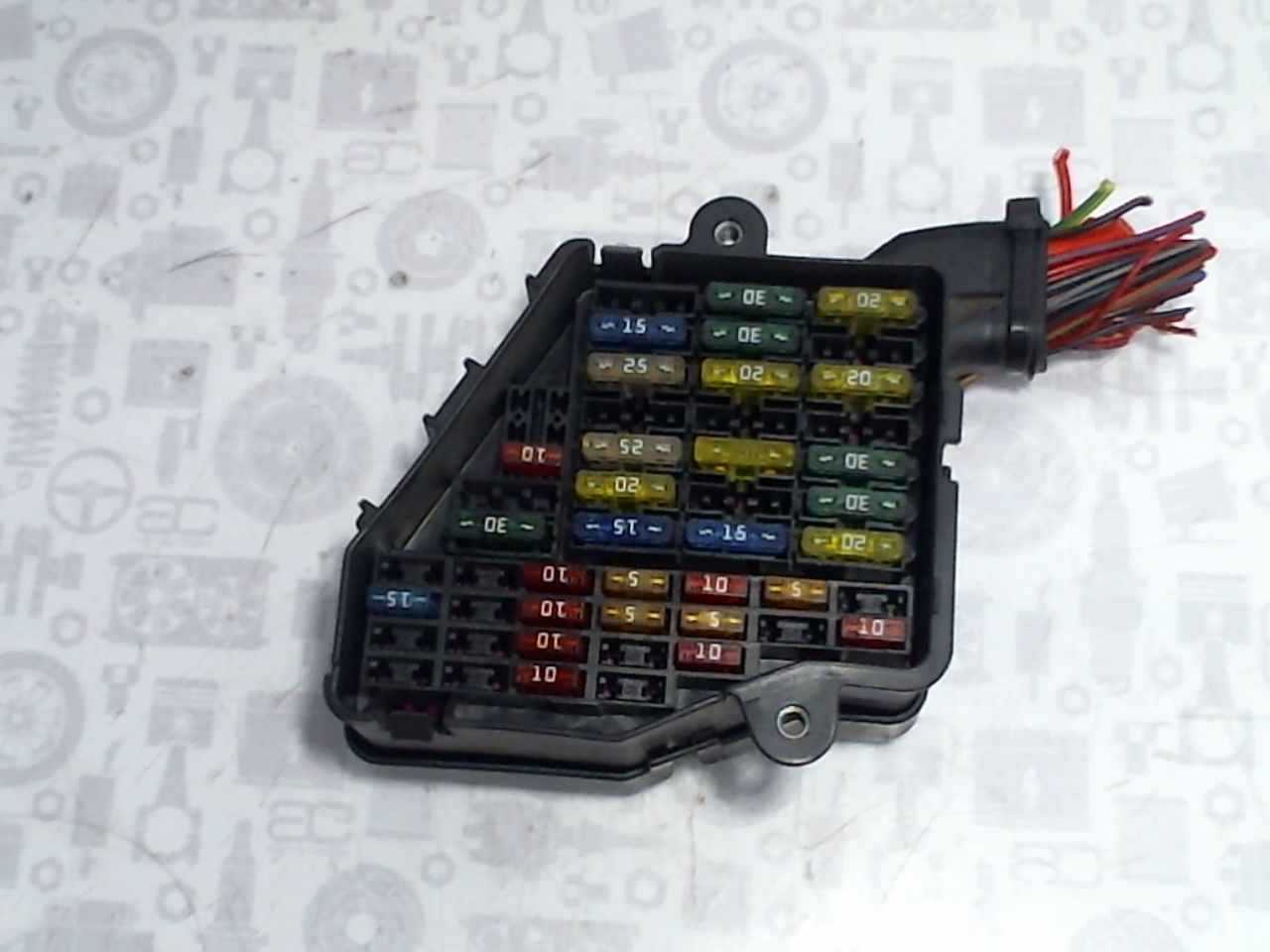

реальное фото блока предохранителей

Полная схема

схема блока предохранителей а2

Таблица предохранителей

№	Ампер	Назначение
1	10А	Панель приборов
2	20А	Радио
3	20А	DC преобразователь
4	20А	Вентилятор охлаждения
5	–
6	25А	Стеклоочиститель, омыватель
7	15А	Аварийная сигнализация
8	25А	Звуковой сигнал, люк на крыше
9	–
10	–
11	20А	Розетка в багажнике
12	15А	Розетка прикуривателя
13	15А	Подогрев сидений
14	20А	Дизельный подогреватель
15	30А	Подогрев заднего стекла
16	30А	Вентилятор печки, климат
17	–	–
18	20А	Топливный насос
19	20А	Подогрев лямда-зонд
20	20А	Электрическое зажигание
21	10А	Дальний свет правый
22	10А	Дальний свет левый
23	15А	Ближний свет правый, угол наклона фар
24	15А	Ближний свет левый, угол наклона фар
25	5А	Телефон, телематик
26	5А	Габаритные огни правые
27	5А	Габаритные огни левые
28	10А	Диагностическое питание
29	15А	Задние фары, 15 контакт диагностического разъема
30	10А	Стоп-сигнал
31	10А	Круиз-контроль,
32	10А	Освещение номерного знака, бардачка
33	5А	Обогрев форсунок омывателя
34	10А	Сигналы поворота
35	15А	Противотуманные фары
36	10А	Освещение салона, отопитель, кондиционер
37	10А	Навигационная система, парктроник
38	10А	Спидометр, климат, парктроник
39	10А	Блок управления дверьми. Правая сторона
40	10А	Система курсовой устойчивости (ESP)
41	10А	Блок управления дверьми. Левая сторона
42	10А	Центральный замок, внутр. освещение.
43	10А	Блок управления коробкой передач ASG
44	10А	Блокировка ключа в замке зажигания, блок управления коробкой передач
45	15А	Топливные форсунки двигателя

Реле и предохранители Ауди А6 С4 1994-1997г. — бортжурнал Audi A6 2.0 ABK 1995 года на DRIVE2

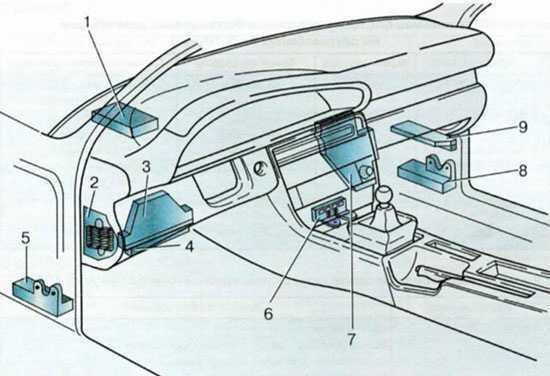

Расположение монтажных блоков на автомобиле Audi 100 c4/Audi А6 c4 в салоне.1 — дополнительный монтажный блок № 1; 2 — монтажный блок предохранителей и реле (Audi 100), монтажный блок предохранителей (Audi А6); 3 — соединительный блок № 1; 4 — центральное распределительное устройство с блоком реле; 5 — дополнительный монтажный блок № 2; 6 — соединительный блок № 2; 7 — блок системы зажигания; 8 — дополнительный монтажный блок № 3; 9 — соединительный блок № 3.

Центральное распределительное устройство (вид спереди) автомобилей Audi А6 C4 (1994-1997 гг.) на рисунке цифра 4.1. Разгрузочное реле (№ 213); 2. Реле звукового сигнала; 3. Реле системы омывателя фар головного освещения; 4. Реле центрального замка; 5. Реле прерывания работы стеклоочистите­ля и стеклоомывателя (№ 229); 6. Реле топливного насоса (№ 208).

Дополнительный монтажный блок № 1 автомобилей Audi А6 (1994 -1997 гг.) 1. Реле управления вентилятором охлажде­ния при неработающем двигателе (№ 272)2. Реле вентилятора охлаждения двигателя (№ 214)3. Реле включения 3-й скорости вентилятора (№ 217)4. Реле ламп противотуманного света5. —6. —7. Реле ламп дневного света8. Реле лампы подсветки переключателя пе­редач9. Реле муфты кондиционера (№ 267)10. Реле включения модуля кондиционера11. Реле очистителя и омывателя заднего стекла12. —13. Реле питания громкоговорителя14. Блок контроля исправности ламп15. Блок контроля исправности ламп16. Блок управления системой гидроусилите­ля рулевого управления «Servotronic»

17. —

Предохранитель Ампер Защищаемая цепьА1 30 А стеклоподъемникиА2 30 А стеклоподъемники/ сдвигаемая панель крышиА3 15 А централизованное управление замкамиА4 15 А радио, динамикиА5 20 А обогрев запорного цилиндра, прикуривательВ1 30 А электропривод сиденья водителяВ2 30 А электропривод сиденья переднего пассажираВ3 30 А обогрев сиденьяВ4 30 А тягово-сцепное устройство

В5 20 А сдвигаемая панель крыши

Дополнительный монтажный блок N° 2 автомобилей Audi А6 (1994—1997 гг.) на рисунке цифра 51. Блок управления электростеклоподъемни­ком и электроприводом люка2. Блок управления электростеклоподъемни­ком и электроприводом люка3. Блок управления электроприводом зерка­ла заднего вида4. Блок управления электроприводом зерка­ла заднего вида5. —6. —

7. Предохранитель вентилятора системы ох­лаждения

Дополнительный монтажный блок N° 3 автомобилей Audi А6 (1994—1997 гг.) на рисунке цифра 81. —2. —3. —4. —5. Реле насоса дополнительной подачи воз­духа в выпускной коллектор6. —7. — реле №30 (системы управления двигателя ABK)

8. Предохранитель насоса дополнительной подачи воздуха в выпускной коллектор

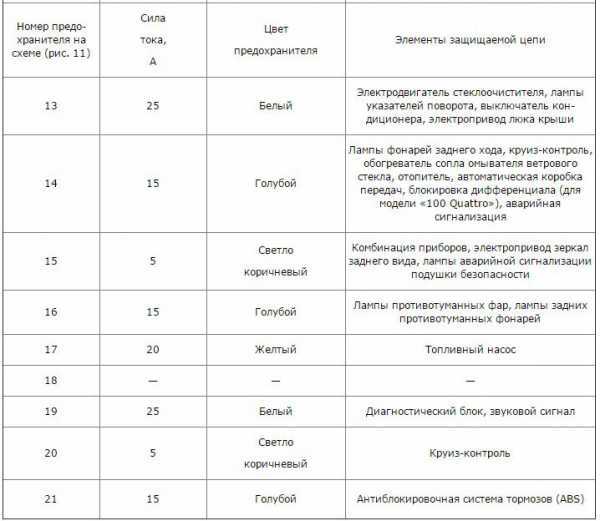

Монтажный блок предохранителей автомобилей Audi A6 C4 (1994-1997 гг.). Расположен в салоне слева на панели за крышкой, на первом рисунке цифра 2.

Общая схема электронных блоков в ауди а8 д2

1. Блок управления системой круиз-контроля – J213;
2. Блок управления подушками безопасности – J234;
3. Диагностический разъем в центральной консоли под пепельницей;
4. Реле и блоки предохранителей в багажном отсеке с право;
5. Аккумулятор / дополнительная батарея;
6. Звуковой сигнал противоугонной системы – H8;
7. Кронштейн для блоков управления;
8. Блок управления зеркальной памятью – J267, стойка B, сторона водителя;
9. Блок управления регулировкой высоты рулевой колонки / ремня безопасности – J352 под ковром;
10. Блок управления цилиндром с подогревом – J210;
11. Реле под полкой со стороны водителя (вспомогательный ретранслятор на рулевой панели слева);
12. Блок управления ABS – J104 и вентилятор радиатора реле 3-й скорости – J135, под полом со сторона водителя;
13. Блок электроники в пространстве для ног переднего пассажира;
14. Блок предохранителей, правая стойка, в пространстве для ног переднего пассажира.

Дополнительные реле и предохранители слева в салоне

В Ауди а4 б6, за основным блоком реле (описанным выше) может быть также доп. платы с реле и предохранителями, в зависимости от того, какой модификации и комплектации ваше авто. Располагаются позади 1-ого основного блока с реле.

№ на схеме	Номинал пред-ля	Защищаемая цепь
1	—	Пусто (Резерв)
2	—	Реле низкой (малой) скорости обогревателя (печки)
3	—	Реле высокой (большой) скорости обогревателя (печки)
A	30 А	Пред-ль дополнительгого отопителя (независимый обогреватель вебасто, webasto)
B	40 А	Предохранитель для свечей накаливания 1 (охлаждающая жидкость)
C	60 А	Предохранитель для свечей накаливания 2 (охлаждающая жидкость)

Дополнительная плата реле на 4 места

Располагаются позади 1-ого основного блока с реле.

№ на схеме	Номинал пред-ля	Защищаемая цепь
1	—	Пусто (Резерв)
2	—	Пусто (Резерв)
3	—	Пусто (Резерв)
4	—	Блок реле сигнализации для спец. авто (ТАКСИ)
A	—	Пусто (Резерв)
B		Реле защиты о взлома (некоторые модели)
C		Пусто (Резерв)
D		Пусто (Резерв)
E		Пусто (Резерв)
F	10 А	Пред-ль для авто спец. назначения (такси, полиция)
G	60 А	Пред-ль Вентилятора радиатора модели V6
H	50 А	Пред-ль тормозной антиблокировочной системы ABS (абс)
