Замена главного тормозного цилиндра газель бизнес

Замена подшипников и манжеты ступицы переднего колеса

Снимаем переднее колесо.

При этом от проворачивания ступицу можно застопорить либо нажав на тормозную педаль.

Можно вставить пруток между колесными шпильками.

Пассатижами расшплинтовываем регулировочную гайку и снимаем шплинт

Специальным ключом из штатного набора отворачиваем гайку

Под гайкой установлена шайба

Осторожно, чтобы не уронить наружный подшипник, снимаем ступицу с цапфы. Вынимаем из ступицы внутреннее кольцо наружного подшипника

Вынимаем из ступицы внутреннее кольцо наружного подшипника.

Переворачиваем ступицу и, поддев отверткой, выпрессовываем манжету.

Под ней установлено дистанционное кольцо.

Вынимаем внутреннее кольцо с роликами внутреннего подшипника.

Оправкой или стержнем из мягкого металла выбиваем наружные кольца внутреннего и наружного подшипников

Промыв ступицу и другие детали в керосине, запрессовываем наружные кольца новых подшипников. Обильно смазываем подшипники смазкой Литол-24.

Вкладываем внутреннее кольцо внутреннего подшипника, дистанционное кольцо и запрессовываем новую манжету, нанеся смазку на ее кромку.

Манжета должна встать заподлицо с торцом ступицы.

Заполняем внутреннюю полость ступицы той же смазкой в количестве 75 г, после чего устанавливаем внутреннее кольцо наружного подшипника.

Устанавливаем ступицу с подшипниками на цапфу, надеваем шайбу и заворачиваем регулировочную гайку.

Как регулировать сцепление на газель

Регулировка сцепления — дело не сложное, для этого нужна будет только линейка, но в начале проводим диагностику. Самое простое — следить за уровнем жидкости в бачке. Иногда поломка происходит из-за утечки жидкости в результате протертой манжеты или проблем с поршнем. Контролируем, чтобы в системе не было потеков, что чаще всего обнаруживается на корпусе рабочего или главного цилиндров. Могут появляться протечки и на стыках шлангов, которые соединяют систему.

Если вы пытаетесь начать движение, а педаль сцепления западает, при переключении передач слышатся шумы, появляются рывки и удары то следует завести двигатель, медленно отпустить сцепление на газель и плавно трогаться с места.
Машина не трогается? Значит больше нормы ход педали. Линейкой измеряем расстояние от пола до резиновой накладки на педали и смотрим, не выше ли оно нормы в 14-16 см, а если выше — регулируем: сцепление регулируется законтрогаеным болтом, что находится под капотом где оканчивается трос. Гайку на болте поворачивают, достигая нужного размера хода педали. Если нужно увеличить ход — закручиваем гайку, если уменьшить — отвинчиваем.

Как отрегулировали сцепление на газель — проверяем, нажав на педаль сцепления раза 3, и опять измеряем расстояние от педали до пола. Так повторяем до достижения нужного расстояния. Но вообще, перед регулировкой стоит полистать мануал, где описано как правильно обслуживать и ремонтировать сцепление на газель.

Чтобы привести автомобиль в движение, необходимо передать крутящий момент от двигателя на коробку. За это отвечает сцепление. Именно этот узел передает вращательный момент через определенные передаточные шестерни на колеса. Основная функция сцепления — временное отсоединение силового агрегата от коробки передач. Также механизм отвечает за плавный запуск передаточных звеньев, когда двигатель запущен.

Посмотреть аналоги

ЦИЛИНДР СЦЕПЛЕНИЯ РАБОЧИЙ ГАЗЕЛЬ, 402, 405, 406 ДВ. (ГАЗ)

  • Доставка по Москве в пределах МКАД, Видное, Дзержинск, Бутово, Котельники при сумме заказа от 10000 рублей БЕСПЛАТНО
  • Доставка по России до транспортной компании при заказе на сумму от 3000 рублей БЕСПЛАТНО
  • Более подробная информация в разделе Доставка
  • Наличными
  • Банковской картой VISA, MasterCard, Maestro и МИР
  • Онлайн оплата на сайте, платеж осуществляется через платежный шлюз PayKeeper
  • Безналичный расчет по выставленному счету

Более подробная информация в разделе Оплата

Процедура возврата товара регламентируется статьей 26.1 федерального закона «О защите прав потребителей» .

  • Потребитель вправе отказаться от товара в любое время до его передачи, а после передачи товара — в течение семи дней;
  • Возврат товара надлежащего качества возможен в случае, если сохранены его товарный вид, потребительские свойства, а также документ, подтверждающий факт и условия покупки указанного товара;
  • Потребитель не вправе отказаться от товара надлежащего качества, имеющего индивидуально-определенные свойства, если указанный товар может быть использован исключительно приобретающим его человеком;
  • При отказе потребителя от товара продавец должен возвратить ему денежную сумму, уплаченную потребителем по договору, за исключением расходов продавца на доставку от потребителя возвращенного товара, не позднее чем через десять дней со дня предъявления потребителем соответствующего требования;
  • Доставка по Москве в пределах МКАД, Видное, Дзержинск, Бутово, Котельники при сумме заказа от 10000 рублей БЕСПЛАТНО
  • Доставка по России до транспортной компании при заказе на сумму от 3000 рублей БЕСПЛАТНО
  • Более подробная информация в разделе Доставка
  • Наличными
  • Банковской картой VISA, MasterCard, Maestro и МИР
  • Онлайн оплата на сайте, платеж осуществляется через платежный шлюз PayKeeper
  • Безналичный расчет по выставленному счету

Более подробная информация в разделе Оплата

Этапы выполнения работ

Замена сцепления на ГАЗели своими руками начинается с работ по демонтажу. Автомобиль в это время должен уже находиться на яме или подъемнике. У рычага передач поднимается уплотнитель и отворачивается колпак, расположенный у его основания. После этого рычаг можно будет выдернуть, приложив некоторое усилие. От него следует отсоединить буквально все, от коробки отключаются провода «стопачей» и трос спидометра. Работы в кабине окончены, можно спускаться под автомобиль.

Все работы по замене сцепления на ГАЗель следует проводить аккуратно, чтобы не повредить расположенные рядом узлы.

Алгоритм работы главного тормозного цилиндра

Основная задача ГТЦ состоит в том, чтобы преобразовать давление, имеющееся на педали тормоза автомобиля, в гидравлическое давление тормозной системы с помощью рабочих цилиндров. То есть, он является главным распределяющим звеном, благодаря которому рабочая жидкость подается к исполнительным механизмам.

Во время нажатия на педаль тормоза в магистрали создается давление, из-за чего шток вакуумного усилителя толкает первый поршень цилиндра, который перекрывает компенсационное отверстие. Вследствие этого увеличивается давление в первом, а потом и во втором контуре. А пустоты, которые возникают во время движения поршней, заполняются рабочей жидкостью. При этом движение самих поршней будет проходить до тех пор, пока это позволит возвратная пружина.

При достижении максимального давления в контурах выполняется срабатывание тормозного механизма. После того, как водитель убрал ногу с педали тормоза, пружины возвращают поршни в исходное положение, а давление в системе нормализуется (становится атмосферным). В системе существует расширительный бачок, куда возвращается тормозная жидкость, препятствуя таким образом созданию разрежения в системе. При выходе из строя одного из контуров цилиндра другой будет продолжать работать, обеспечивая торможение, хотя и с меньшей эффективностью.

В системе должна использоваться только специальная тормозная жидкость, которая рекомендована автопроизводителем. Она обладает высокой температурой кипения и высокой стойкостью к механическим сжатием. Покупайте оригинальное масло!

Как сделать качественную замену

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.


В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.

Причины поломки сцепления

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:

Процесс замены сцепления на Газели

  1. При сборке использовались детали низкого качества.
  2. Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
  3. Производились «рывки» с места при высоких оборотах.

Для увеличения срока службы сцепления Газели надежной будет установка деталей, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем. В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнес, выпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления.

  • течь главного цилиндра сцепления Газели (ГЦС);
  • уход тормозной жидкости из бачка ГЦС;
  • течь рабочего цилиндра сцепления (РЦС);
  • перепускание манжеты ГЦС;
  • погнутый либо выпавший шток рабочего цилиндра и др.

Бережная эксплуатация автомобиля не предполагает каких-либо «рывков», а только наличия условий, позволяющих плавно трогаться с места и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Поскольку замена устройства не требует снятия мотора, выполнить ремонт сцепления или произвести установку новых деталей можно самостоятельно.

Принцип диагностики и правила замены сцепления

  • в коробке передач слышится шум при движении авто;
  • передача выключается самопроизвольно;
  • смена передач вызывает различные посторонние шумы;
  • переключение передач происходит затруднительно.

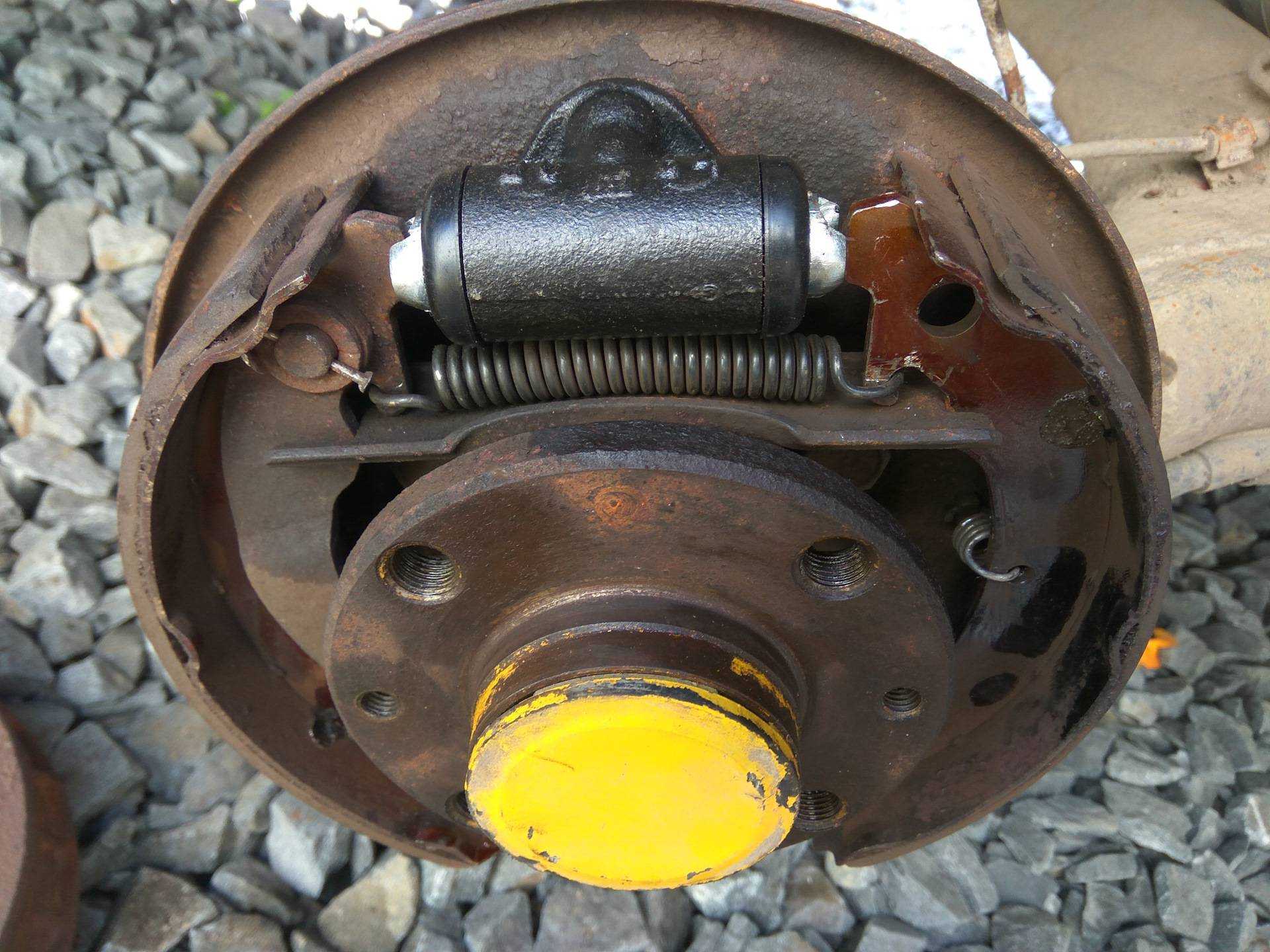

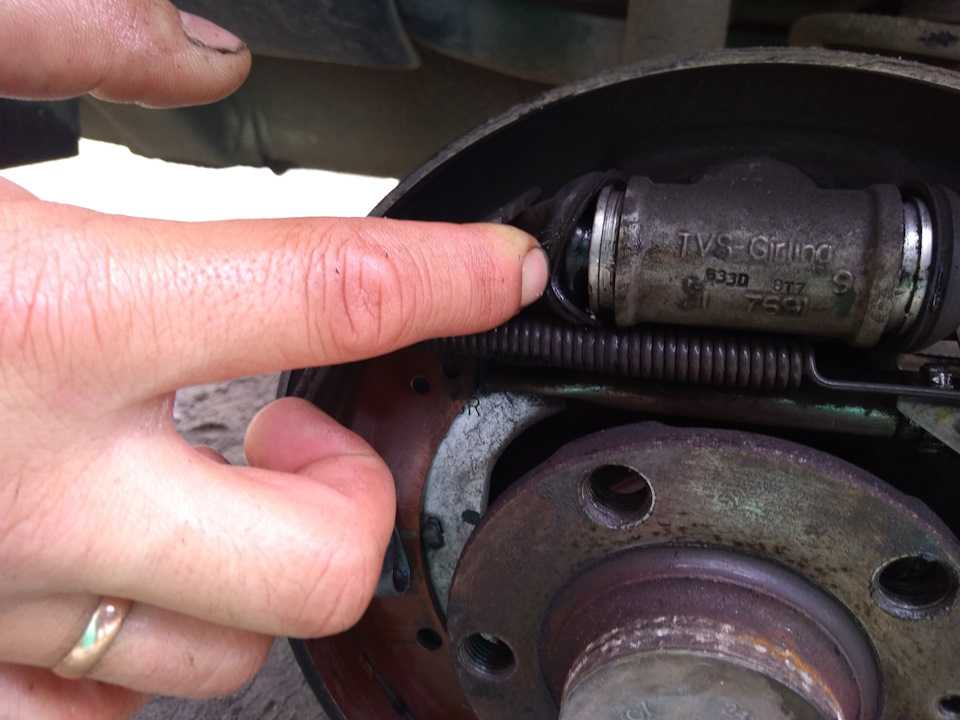

Замена Заднего Тормозного Цилиндра Газель ~ VIVAUTO.RU

Ремонт главного цилиндра и деталей гидравлического привода тормозов ГАЗ-66, ГАЗ-53

Снятие главного тормозного цилиндра автомобиля ГАЗ-53А нужно создавать в последующей последовательности.

Приостановить движок и высвободить усилитель от разрежения, нажав на тормозную педаль пару раз.

Отъединить трубопровод от муфты головного цилиндра.

Вытеснить из главного цилиндра тормозную жидкость в сосуд, нажимая на педаль несколько раз.

Снять резиновый колпак со стяжным кольцом с конца главного цилиндра.

Снять возвратную пружину педали тормоза. Вынуть палец, толкатель с тягой и снять защитный колпак со стяжным кольцом.

Снять главный цилиндр с кронштейна педалей. При отвертывании болтов рекомендуется пользоваться ключом, показанным на рис. 1.

Снятие главного цилиндра тормоза и сцепления автомобиля ГАЗ-66 необходимо выполнять в следующей последовательности.

Похожие новости

Освободить усилитель от разряжения.

Отсоединить трубопроводы от муфт главного цилиндра.

Вытеснить из главного цилиндра жидкость в сосуд.

Снять кронштейн главного цилиндра с педалями в сборе.

Снять резиновые колпаки со стяжными кольцами с упорной крышки поршней.

Отвернуть гайки эксцентриковых осей, вынуть эксцентриковые оси, вынуть толкатели поршней со втулками (под эксцентриковые оси) и защитными резиновыми колпаками из цилиндров.

Снять цилиндр с кронштейна педалей.

Разборку главного тормозного цилиндра необходимо выполнить в следующей последовательности.

Очистить наружную поверхность цилиндра. Вывернуть пробку наливного отверстия с прокладкой. Вылить тормозную жидкость, оставшуюся в цилиндре и резервуаре.

Снять муфты с медными прокладками.

Вынуть из цилиндра стопорное кольцо, упорную шайбу (или снять упорную крышку с прокладкой для ГАЗ-66), поршень, манжету, пружину с держателем и клапаном.

Похожие новости

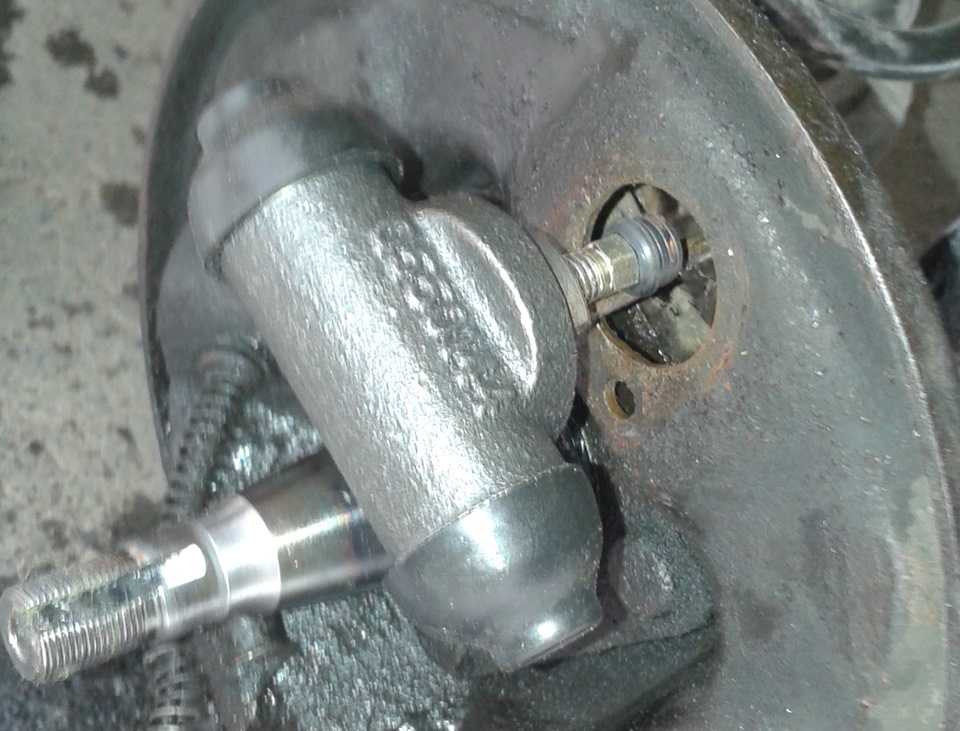

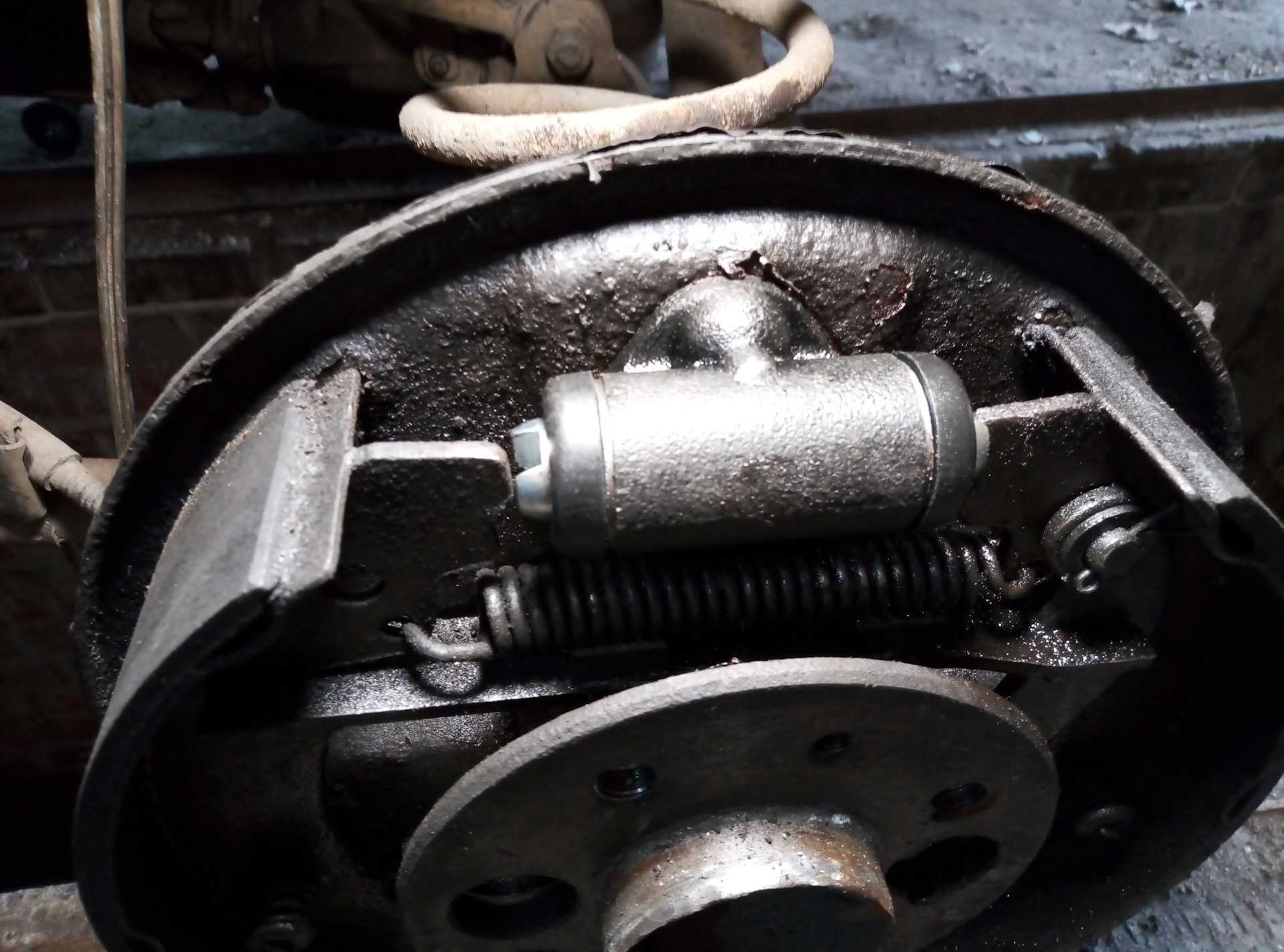

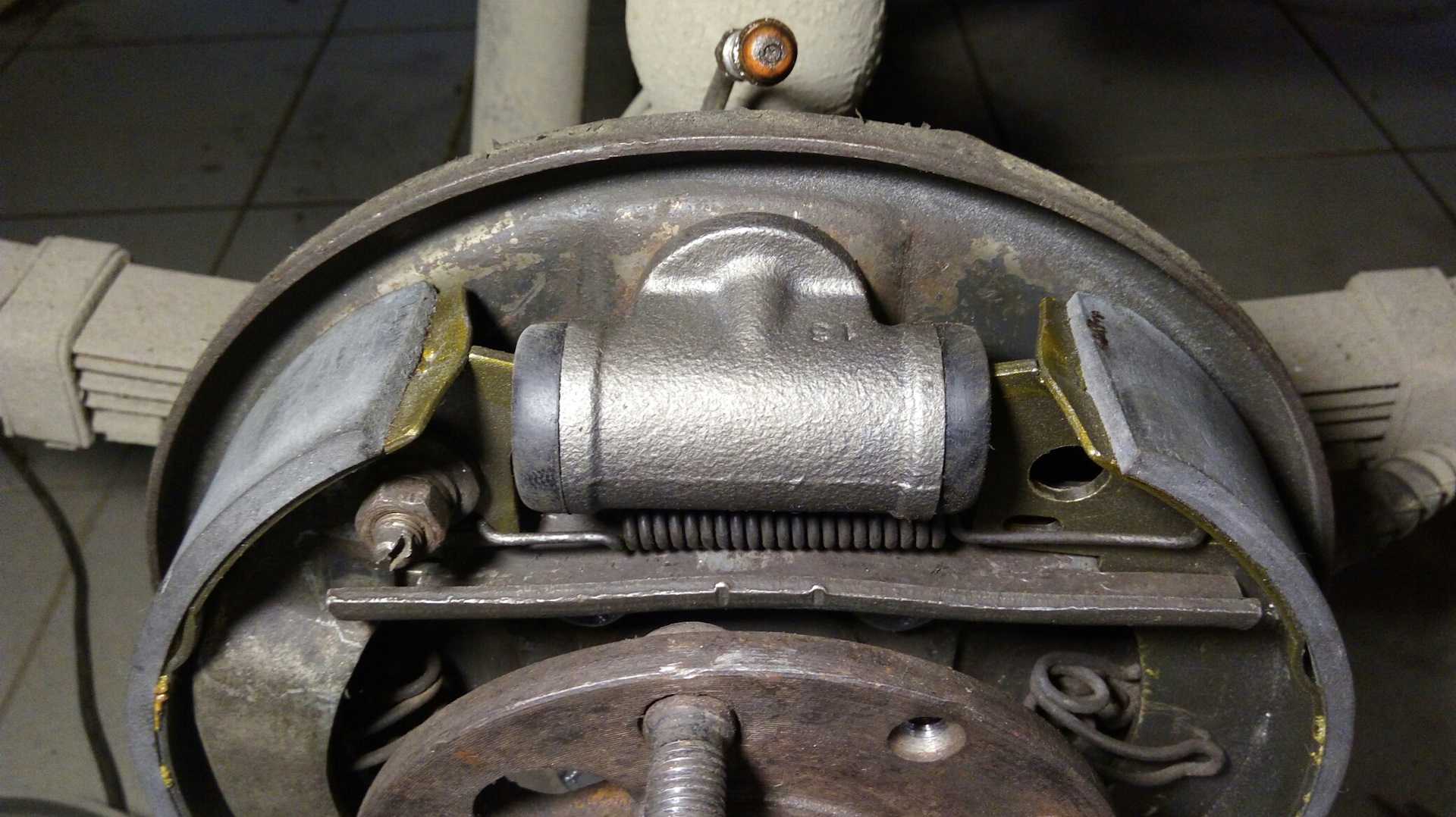

Замена заднего тормозного цилиндра ГАЗ 3302.

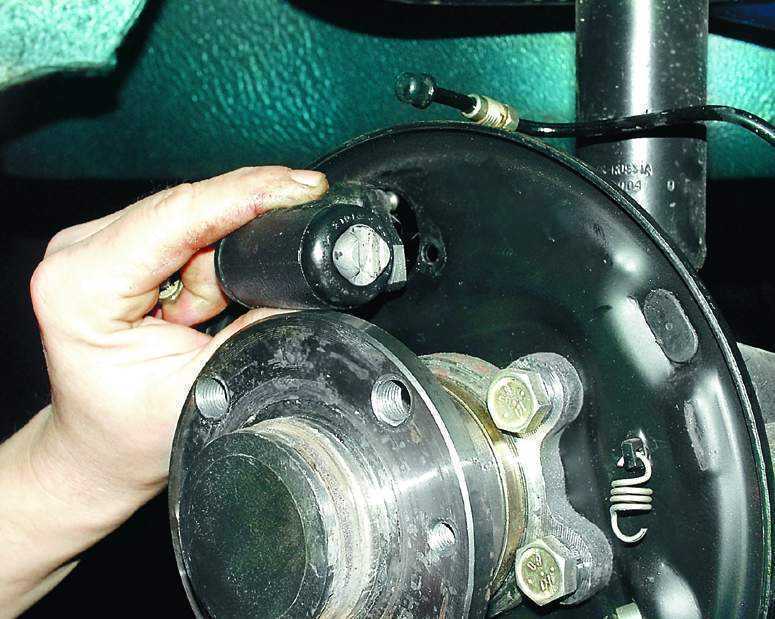

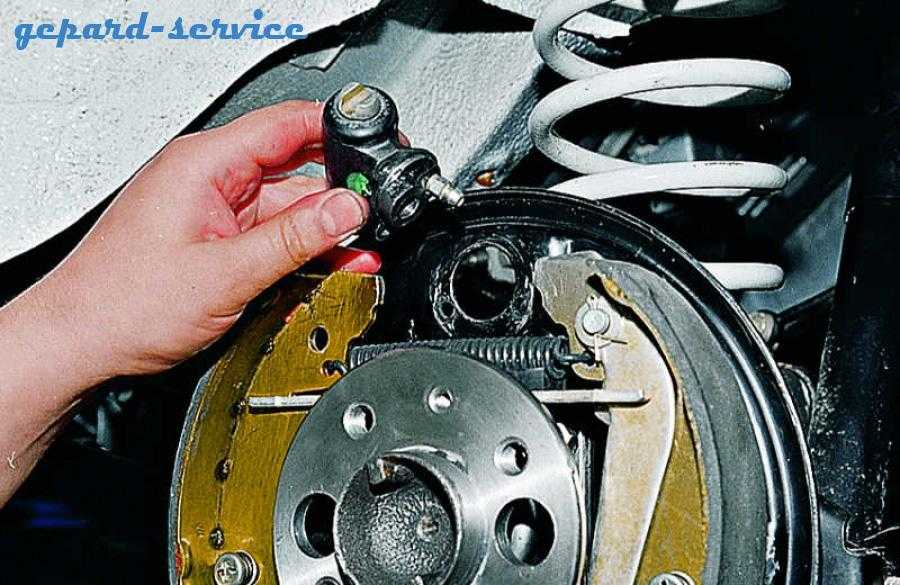

Газель. Замена тормозного цилиндра и колодок, Ремонт Газели. Запчасти и цены. Обзор.

Парни если вы смотрите данное видео через смартфон и нет звука, приношу свои извинения. Если смотреть через.

Для съема деталей можно пустить сжатый воздух в цилиндр через выходное отверстие конца цилиндра.

Снять крышку главного цилиндра с прокладкой.

Ремонт деталей главного цилиндра. Промыть все детали главного цилиндра в чистом спирте и протереть чистой салфеткой. Проверить износ деталей и их состояние. Данные предельно допустимых размеров деталей главного цилиндра указаны в табл. 1.

Номинальные и ремонтные размеры деталей главного цилиндра, мм

В скобках указаны размеры, допустимые без ремонта

Картер главного цилиндра. Проверить, нет ли задиров и коррозии на рабочей поверхности цилиндра. Очистить

перепускное и выходное отверстия картера деревянной палочкой, а компенсационное отверстие мягкой затупленной проволокой Ø 0,6 мм.

Если на поверхности цилиндра имеются признаки задиров, коррозии и износа, его хонингуют до диаметра, не более 32,152 мм. В этом случае устанавливают новые манжеты.

Похожие новости

Если после ремонта появится течь, то цилиндр расточить, а затем хонинговать под один из ремонтных размеров. При этом устанавливают соответствующие размеры поршней и манжет.

Поршень главного цилиндра. Проверить, нет ли задиров, коррозии, износа, не засорились ли перепускные отверстия. Если пружинный клапан, приклепанный к переднему концу поршня, ненадежно сидит или сместился таким образом, что отверстия поршня открыты, установить клапан на место и дополнительной раскерновкой закрепить его.

Клапан. Очистить клапан перед мойкой затупленным инструментом и погрузить в спирт для промывки. При любых повреждениях или набухании обязательна замена.

Наливную пробку цилиндра тщательно очистить от грязи и прочистить вентиляционное отверстие.

Манжеты поршня главного цилиндра должны быть эластичными, а рабочие кромки — острыми и без изъянов.

Сборка, установка на автомобиль и испытание главного цилиндра. Перед сборкой все детали главного цилиндра промыть в чистом спирте и обдуть сжатым воздухом. Манжеты и зеркало цилиндра смазать тормозной жидкостью.

Собирают главный цилиндр в порядке, обратном разборке. После того как в цилиндр будут установлены пружина с клапаном и держателем в сборе, внутренняя манжета и поршень, проверить, хорошо ли возвращается поршень под действием пружины.

Установив в цилиндр шайбу и стопорное кольцо, проверить мягкой проволокой Ø 0,6 мм с затупленным концом, не перекрыто ли компенсационное отверстие манжеты.

Похожие новости

Какие могут быть неисправности и их признаки

Чтобы не стать участником дорожно-транспортного происшествия из-за неисправности главного тормозного цилиндра, мы должны иметь представление о возможных неполадках и их признаках. Назовем некоторые из них.

При чрезмерном изнашивании колодок или утечке тормозной жидкости падает ее уровень. В этом случае автомобиль эксплуатировать нельзя, пока не будет устранена неисправность. Нам нужно очень тщательно проверить рабочие и главный цилиндры, тормозные трубки и шланги, суппорты, чтобы выявить потеки. Деталь, в которой есть неисправность, мы заменяем. Если заклинивает систему автоматической регулировки барабанных тормозов, появляется низкая педаль тормоза. Ход педали можно восстановить вручную, но этот симптом будет появляться по мере изнашивания колодок. Чтобы устранить неисправность полностью, мы должны заменить или почистить автоматическую систему регулировки.

Малая эффективность торможения и мягкая педаль тормоза возникает, если система тормозов разгерметизировалась или не полностью прокачивается и в ней появился воздух. Эти признаки появляются и в случае поломок ГТЦ, и когда рабочий цилиндр заклинивает или он перегрелся, и в нем закипела жидкость. Если же педаль тормоза, наоборот, слишком жесткая, значит, неисправен усилитель тормозов, вакуумный шланг или контрольный клапан вакуумного усилителя, который нарушает герметичность системы.

Педаль тормоза имеет большой ход тогда, когда не отрегулированы барабанные тормоза, в системе присутствует воздух либо изношены тормозные колодки. Этот симптом очень опасен, так как в сложной ситуации торможение окажется неэффективным. Если педаль проваливается в пол, значит, изношен один из цилиндров или гидросистема разгерметизировалась. Это очень опасная ситуация.

Скрежет во время торможения свидетельствует об изношенной до металла колодке, трущейся о тормозной диск. Чтобы устранить этот дефект, нам нужно заменить колодки и расточить рабочую поверхность диска или заменить эту деталь. Если при торможении появляется свист или визг, значит, установлены некачественные колодки. Для устранения неисправности мы их просто заменяем или очищаем суппорт и наносим специальную смазку. Причиной такого явления еще может быть вибрация колодок и суппорта. В этом случае заменяем или растачиваем диски и затем полируем их.

Иногда торможение осуществляется неравномерно и не очень эффективно. Такое происходит при попадании на рабочую поверхность колодки тормозной жидкости или смазки. Эту проблему мы устраняем, ликвидировав протечку и заменив колодки. Если при торможении машина идет в сторону, скорее всего, плохо отрегулированы тормоза, вышел из строя один из цилиндров или тормозящие колодки загрязнены или замаслены. Возможная причина – неравномерный износ колодок или дисков.

Понятно, что любую неисправность нужно устранить. Что-то мы можем сделать самостоятельно, для устранения более сложных поломок нам придется обращаться к специалистам. Но в любом случае нужно сделать диагностику, и мы должны знать, как проверить главный тормозной цилиндр.

Возможные неисправности и их диагностика

Признаки, указывающие на неисправности в приводе сцепления можно диагностировать исходя из следующего:

Значительно снизился уровень в бачке сцепления, это указывает на то, что где-то в системе течет тормозная жидкость, если соединительные трубки целы, то причиной этого могут стать изношенные манжеты или неисправность поршня в главном цилиндре.

  • Визуальный осмотр показал наличие мест, откуда течет жидкость: трубки, манжеты и прочее.
  • При нажатии происходят периодические провалы педали, это сигнализирует о том, что в приводе сцепления находится воздух, такое случается при треснувших шлангах или когда уровень в бачке опускается ниже «некуда».
  • При переключении передач слышится характерный звук в коробке, напоминающий «хруст», причиной может служить неисправности поршня или пружины главного цилиндра.

При наличии вышеописанных признаков следует не затягивать и более тщательно проверить все детали, отвечающие за работу привода сцепления. А то может произойти так, что отложенный на «потом» ремонт главного цилиндра сцепления приведет к неприятным последствиям, минимум из которых может стать ремонт коробки передач.

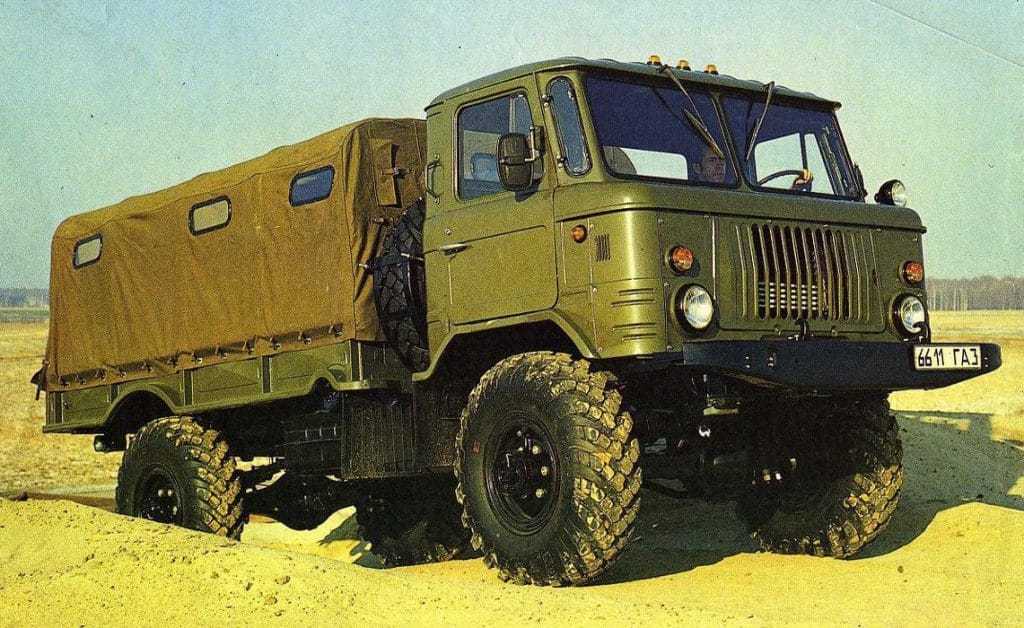

Тормозная система автомобиля ГАЗ-66 и нюансы ее эксплуатации

Тормозная система автомобиля – это одна из двух важнейших система автомобиля от работоспособности которых напрямую зависит жизнь водителя, пассажиров и всех, кто движется по дороге вокруг него. Вторая система – рулевое управление, но сегодня нас интересует не она. ГАЗ 66 является примером первого высоко проходимого полноприводного грузовика. Он предназначался для армии, поэтому в советское время его иметь могли только лишь различные структуры, куда он выделялся. О его армейском прошлом прямо говорит компоновка кабины, где отсутствует капот, а двигатель расположен в кабине.

Это сделано для того, чтобы при погрузке ГАЗ 66 в транспортный самолет он там занимал мало места и поставить их можно было плотно между собой. Кстати, важную роль в таких полетах играла и тормозная система машины, так как именно она заставляет автомобиль стоять на месте неподвижно, а не кататься по салону самолета.

Общее устройство

Тормозная система автомобиля ГАЗ 66 имеет следующие назначение: снижение скорости автомобиля или его полная остановка путем создания сил, что будут противодействовать силе вращения колеса машины. Это единственный способ, который может быть использован для остановки машины.

Итак, тормозная система этого автомобиля, в общем, подразделяется на несколько более меньших систем:

  • Рабочая.
  • Экстренная.
  • Стояночная.

Когда мы говорим о рабочей, то имеем в виду тот самый механизм, который водитель использует каждый раз, когда нажимает правой ногой на педаль тормоза. Она включает в себя массу различных элементов, но приводиться в действие нажатием на эту самую педаль. Экстренная и стояночная системы же отличаются менее простым устройством и полностью ручным и механическим способом контроля своей работы. Это одна и та же система, просто, когда рабочая ломается использовать нужно именно стояночную, поэтому, если смотреть на нее и с другой стороны, то она является и экстренной.

Распродажа новых внедорожников

Кредит 9.9%, рассрочка 0%, скидки, подарки!

В обычных условиях стояночная система включает в свои задачи удержание автомобиля в состоянии неподвижности при длительных стоянках на одном месте. Осуществляться это может при помощи штатных тормозных механизмов, либо с помощью специального. Именно таким и обладает стояночная тормозная система такого большого автомобиля, как ГАЗ 66.

Принцип работы и механизмы

Автомобиль ГАЗ 66 достаточно старый, и его система торможения далеко не то что до идеала, а даже до сегодняшних. Но это и делает ее интереснее. Здесь используются такие устройства, которые практически не применяются уже на современных машинах. Разберемся же в них. Итак, как и любые тормоза на любой машине здесь также есть исполнительные механизмы и те, что приводят их в действие.

В качестве механизма здесь выступают обыкновенные барабанные тормоза, причем на обеих осях, разница заключается лишь в из размере. Привод же полностью гидравлический с присутствием гидровакуумного усилителя.

Сперва поговорим о исполнительных механизмах. Задние тормоза ГАЗ 66, в отличие от передних не имеют защищающей экранизации, но зато там пристывают более массивные колодки со специальными длинными фрикционными накладками. Передние имеют меньший размер, что накладок, что самого тормозного барабана. Это связано с конструкционными особенностями ведущего управляемого моста, который установлен на ГАЗ 66. Передний механизм имеет два рабочих цилиндра, каждый нажимает на свою колодку по отдельности.

Привод же имеет гидравлический характер. В него входят:

  • Нажимная педаль.
  • Главный тормозной цилиндр.
  • Гидровакуумный усилитель.
  • Раздельные тормозные контуры.
  • Соединительные патрубки и шланги.

Работа гидравлического привода основана на создании давления за счет несжимаемой жидкости в системе. Главный тормозной цилиндр, что располагается под капотом и является создателем этого давления, из него к каждому мосту автомобиля отходят контуры.

Каждая ось имеет свой контур, то есть они раздельные. Это сделано в целях безопасности, при выходе из строя одного, то второй остается работать и вполне может своими силами остановить автомобиля до того, как произойдет авария. Также здесь, на ГАЗ 66, устанавливается гидровакуумный усилитель, который увеличивает в несколько раз усилие, что создаёт водитель нажатием педали. Это необходимо для большого грузовика, так как иначе водителю пришлось бы давить на педаль двумя ногами и со всей силы, чтобы остановить его в нужный ему момент.

Устройство гидравлического привода

Среди основных узлов, которые входят в конструкцию элемента, можно выделить толкатель. С помощью него педаль сообщается с механизмом. Также это сам цилиндр, поршень, пробки и возвратная пружина.

В нижней половине находится рабочая зона. В обычном исходном состоянии поршень цилиндра поджимается с помощью пружины к стенке, разделяющей цилиндр на две зоны. Между поршнем и толкателем есть зазор. За счет него жидкость попадает в рабочую часть. Когда водитель нажимает на педаль, толкатель движется и перекрывает зазор. Жидкость больше не может попадать из верхней зоны в нижнюю. Поршень перемещается, и усилие передается от ноги водителя прямо на рабочий цилиндр.

Немного советов при ремонте главного цилиндра

Совет №1. Не сливайте всю рабочую жидкость из гидропривода, снимая ГЦС. Это не обязательно.

Совет №2. Старайтесь избегать следующих жидкостей для промывки деталей цилиндра:

  • керосин;
  • дизельное топливо;
  • бензин;
  • минеральное масло.

Для предотвращения повреждений деталей пользуйтесь лишь тормозной жидкостью.

Совет №3. Проведите смазку рабочих деталей рабочего цилиндра перед сборкой.

Совет №4. Обработку поршня, контактирующего с толкателем, нужно проводить с помощью специальной консистентной смазки.

Совет №5. Проведя установку ГЦС, не забывайте о прокачке гидропривода.

Удачи вам на дороге. Ни гвоздя, ни жезла, дорогие автомобилисты!

Популярные производители

Все крупные производители автомобилей комплектуют их главными цилиндрами сцепления собственного производства, которые отличаются полной совместимостью с той или иной моделью автомобиля и отличным качеством. Но на рынке представлена продукция сторонних производителей не оригинальных запчастей. Среди таких фирм, выпускающих главные цилиндры сцепления для различных моделей авто всевозможных производителей наиболее популярны следующие:

  1. Sachs. Немецкая фирма, выпускающая продукцию, полностью соответствующую сертификатам качества следующих производителей: VW, Audi, Volvo, BMW, большинства отечественных автомобилей, и поставляет ее болидам «Формулы-1».
  2. TRW. Мировой лидер в производстве качественных цилиндров сцепления для десятков различных автопроизводителей. Вся продукция имеет сертификат качества ISO 9002, MIRA, RBA, TUV.
  3. Metelli. Итальянская фирма, производящая продукцию при участии системы автоматизированного компьютерного контроля, и обеспечивающая соответствие всех параметров выпускаемой продукции системе качества ISO 9002.
  4. Febi. Производитель качественной продукции, имеющей сертификат ISO 9002.
  5. Herzog. Немецкий производитель, выпускающий цилиндры сцепления как для легкового, так и грузового транспорта, включая модели отечественного производства.
  6. Valeo. Французская фирма, специализирующаяся на выпуске качественных комплектующих, в том числе цилиндров сцепления для BMW, Ford, General Motors, а также других производителей, в том числе отечественных.

Всё про главный цилиндр сцепления

Один из элементов гидравлической системы сцепления – главный цилиндр сцепления (ГЦС), участвующий в передаче усилия с педали на вилку выключения сцепления, прижимающую подшипник к лепестковой пружине корзины. Это один из двух цилиндров, обеспечивающих работу всего гидропривода.

Конструкция и принцип работы ГЦС

В принципе, конструкция главного цилиндра достаточно простая:

  • от педали через толкатель (10) на шток (8) передается усилие,
  • поршень (14) продвигается вперед, при этом перекрывая клапан (С), от которого жидкость из сжимаемой части цилиндра может перетечь в бачок (1),
  • жидкость в цилиндре сжимается и выталкивается через штуцер (19) в гидравлическую магистраль к рабочему цилиндру, который уже непосредственно приводит в действие вилку,
  • при возврате педали в исходное положение поршень возвращается назад с помощью пружины (18).

Работа гидропривода (неважно, относится это к системе сцепления, тормозной или любой другой) основана на том, что жидкость под давлением практически не сжимается, но при этом мгновенно передает усилие по системе патрубков до нужной точки

Технические характеристики

В характеристиках к главному цилиндру производители указывают такие параметры:

  • сторона руля (левый, правый) – имеет значение при асимметричном креплении,
  • есть ли в комплекте бачок (ГЦС может продаваться как с бачком, так и без него),
  • способ подключения (слева, сверху и т.д.) – помощь при выборе, если в гидроприводе установлены нештатные детали,
  • материал корпуса: чугун, алюминий, сталь, полимер,
  • размеры корпуса и конструктивных элементов (диаметр штуцера, длина штока).

Эти характеристики можно учитывать как вспомогательную информацию при подборе главного цилиндра на свой автомобиль

Особое внимание автолюбители уделяют материалам изготовления: самым распространенным на сегодня является чугун и алюминий, также довольно много предложений цилиндров с полимерными корпусами. Стальные корпуса встречаются довольно редко, поскольку сталь сочетает в себе высокую цену и сложность обработки

Поломки главного цилиндра сцепления

Простая конструкция и отсутствие сложной «начинки» делают главный цилиндр сцепления устойчивым к поломкам. Основной его враг – время, поскольку даже очень качественные детали изнашиваются от постоянных нагрузок (а нагрузка на сцепление при городском режиме движения на порядок выше, чем при дальних поездках).

Первое, что выходит из строя – резиновые детали. Это пыльники, которые надеваются на шток и защищают цилиндр от попадания в него абразивных частиц, а также уплотнительные манжеты, препятствующие вытеканию жидкости.

Слабым местом является и пружина внутри цилиндра, на которую ложится серьезная нагрузка. От работы и воздействия тормозной жидкости качество металла со временем ухудшается и пружина лопается (иногда разваливаясь на несколько частей).

Для замены износившихся частей продают специальные ремкомплекты ГЦС, в которых есть всё необходимое для обновления и дальнейшей эксплуатации цилиндра.

Ремкомплект ГЦС

Если с эксплуатацией возникли проблемы (вовремя не заменили порванные уплотнители, неправильно установили, не меняли жидкость и т.д.), изнашивается зеркало цилиндра: появляются потертости и задиры на металле, коррозия, после чего главный цилиндр начинает устраивать автолюбителю различные «спецэффекты». В запущенных случаях никакой ремонт не поможет, только замена всей запчасти целиком.

Признаки неисправности ГЦС

Когда с главным цилиндром начинаются проблемы, чаще всего они проявляются утечкой гидравлической жидкости. Когда педаль сцепления начинает плохо срабатывать, первым этапом диагностики будет визуальный осмотр: любые потеки на цилиндре и даже просто слегка увлажненные уплотнители – признак проблемы, требующей решения.

В основном при проблемах с цилиндром начинаются провалы или тугой ход педали сцепления, «залипание» педали в нижнем положении.

Еще одной проблемой ГЦС является засорение отверстий в крышке бачка. Для нормальной работы уровень в бачке цилиндра должен свободно повышаться и понижаться, а для этого в крышке предусмотрены вентиляционные отверстия. Если они забиваются грязью, гидропривод начинает работать с затруднениями: педаль становится более тугой и плохо возвращается в исходное положение.

Пара слов о гидравлической жидкости

В гидроприводе сцепления обычно используется тормозная жидкость, обладающая набором характеристик, оптимально подходящих для данной задачи. Для работы системы важен в первую очередь достаточный уровень жидкости, определить который можно по бачку на главном цилиндре. Если по каким-то причинам тормозной жидкости меньше, ее доливают, не дожидаясь появления проблем.

Инструменты и материалы

С завода на этом автомобиле используется тормозная жидкость «РосДот» четвертого класса. Смешивать ее с какими-то другими не рекомендуется. Поэтому перед тем как прокачивать тормоза на «Газели», приобретаем жидкость именно от этого производителя и именно четвертого класса.

Что нам еще потребуется? Прокачка тормозов предполагает откручивание штуцера. Поэтому нам нужен ключ на «10». Также следует подготовить какую-либо емкость (бутылку или банку) и шланг, через который будет поступать в нее старая жидкость.

Наличие ямы или эстакады необязательно, но желательно. Клиренс у машины достаточный, чтобы добраться до штуцеров на простой, ровной площадке.

Типы сцепления ГАЗ-31029

На автомобиль ставились несколько типов сцепления, которые отличались как конструктивно, так и по типу некоторых компонентов.

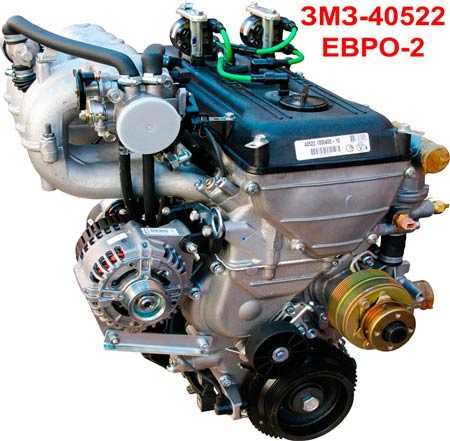

Как известно, на ГАЗ-31029 устанавливались две модели двигателей — ЗМЗ-402 и ЗМЗ-406 различных модификаций. Данные силовые агрегаты несколько отличаются по конструкции, поэтому неодинаковой конструкцией обладали и предназначенные для них сцепления. Основное отличие заключается в картере сцепления:

  • Сцепление, агрегатируемое с мотором ЗМЗ-402, устанавливается в разъемный картер, состоящий из собственно картера и нижнего поддона сцепления. Поддон крепится на четырех болтах, он предназначен для проведения диагностики сцепления без его полной разборки;
  • Сцепление, агрегатируемое с мотором ЗМЗ-406, находится в неразъемном картере, который, к тому же, имеет больше точек крепления, чем в случае с 402-м двигателем.

Также автомобили в разное время оснащались двумя принципиально разными типами сцепления:

  • Ранние модификации — с корзиной с периферийным расположением цилиндрических пружин (так называемая лапчатая корзина, так как в ней выжимной подшипник для выключения сцепления нажимает на три рычага-лапы);
  • Поздние модификации — с корзиной с диафрагменной пружиной (так называемая лепестковая корзина, так как диафрагменная пружина представляет собой радиально расположенные лепестки, на которое в центре упирается выжимной подшипник).

Нужно отметить, что лапчатая и диафрагменная корзины сцепления в принципе взаимозаменяемы, однако из-за неодинаковых размеров корзин (диафрагменная имеет меньшую толщину) необходимо использовать разные выжимные подшипники и производить регулировку длины штока рабочего цилиндра сцепления (РЦС). Многие автомобили, особенно ранних модификаций, имели нерегулируемый шток РЦС, поэтому при замене лапчатой корзины на диафрагменную может понадобиться установить и регулируемый шток РЦС.

Независимо от типа сцепления, в нем используется один тип ведомого диска сцепления — диаметром 225 мм, оснащенный пружинным демпфером крутильных колебаний. Ранее применялись диски с шестью пружинами, сегодня все чаще используются диски с четырьмя пружинами и лучшим охлаждением.

В заключении отметим, что многие детали сцепления ГАЗ-31029 (диск сцепления, корзина, выжимной подшипник и другие) также находят применение в других моделях, главным образом — в ранних «ГАЗелях» ГАЗ-3302, оснащенных теми же 402-м и 406-м моторами ЗМЗ. Ряд деталей привода сцепления совместимы с ГАЗ-24-10 и некоторыми модификациями автомобилей УАЗ. Но в любом случае перед покупкой новой детали необходимо уточнить ее применимость и возможность установки на данный конкретный автомобиль.

Понравилась статья? Поделиться с друзьями:
Электрон-Авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
