Предохранители и реле ауди 80 б4 с описанием всех блоков на русском языке

Предохранители и реле в салоне Ауди 80 Б4

Монтажный блок в салоне расположен в нижней части панели управления со стороны водителя.

Схема блока предохранителей и реле в салоне Ауди 80 B4

Система АБС
Сигнальная лампа ремней безопасности
Блок управления внутренним освещением
Блок реле муфты кондиционера
Стеклоочиститель и стекло омыватель заднего стекла
Устройство контроля давления масла, блок управления переднего освещения
Не используется
Не используется
Автоматическая блокировка переключения передач (только для автомобилей с автоматической коробкой передач)
Не используется
Не используется
Пассажирские сиденья с подогревом
Водительское сиденье с подогревом
Реле люка на крыше автомобиля
Блок управления люком и дверными стеклами с электроприводом
Блок управления люком и дверными стеклами с электроприводом
Реле сигнальных ламп противоугонной сигнализации
Окна дверей с электроприводом, люк на крыше с электроприводом, прерыватель цепи сидений с электроприводом

В дизельных автомобилях есть изменения

5 — реле электротока 12 — реле акустического сигнала (не закрытая дверь, не пристегнутый ремень) 13,14 — реле управления рециркуляцией ОГ 15 — реле контроля ламп освещения 18 — реле 3-й скорости вращения вентиляторов обдува радиатора (обычно это 2я скорость) К — предохранитель вентилятора обдува радиатора S — предохранитель электротока.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Проблемы при оплате банковскими картами

Предохранители и реле daewoo nexia

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Назначение

Ford mondeo 3 все предохранители и реле

Теперь перейдем к назначению компонентов БП. Таблицы представлены ниже.

Что касается реле, то, по всей видимости, вам также будет полезна эта информация.

Порядковый номер	Что защищает
1	Обеспечивает безопасное функционирование ламп противотуманных огней и задних габаритов, а также мостика, если транспортное средство не оборудовано «противотуманками».
2	Эта деталь защищает от выхода из строя вентилятор охладительной системы (актуально для транспортных средств, не оборудованных системой климат-контроля).
3	Обеспечивает функциональность блока управления активации вентилируемого устройства после того, как мотор заглушается.
4	Это устройство позволяет безопасно функционировать системе омывания передних фар.
5	Разгрузочный компонент Х-контакта.
6	Для транспортных средств с ручным кондиционером данный компонент выполняет функцию защиты цепи вентилятора, а на авто с системой автоматического климат-контроля и некоторыми другими вариациями мотора шестой номер обозначает реле, отвечающее за функционирование второго вентилятора охладительной системы.
7	Отвечает за работоспособность рулевого гудка.
8	Этот номер позволяет обеспечить работоспособность системы сигнализации в автомобилях Ауди 80, оборудованных механической коробкой передач. Если ваше транспортное средство оборудовано автоматической КПП, то это место останется открытым.
9	Компонент прерывистого темпа омывания ветрового стекла.
10	Бензиновый насос Ауди 80.
11	Первый вентилятор охладительной системы.

Каждый электрический прибор автомобиля рассчитан на определенное напряжение. Диаметр питающего провода рассчитан с учетом этого напряжения. Если потребление тока в определенной цепи, например, из-за подключения дополнительных потребителей, возрастает, то питающий провод испытывает дополнительную нагрузку. Он может перегреться или даже перегореть, если движение тока не будет своевременно прервано. Эту функцию выполняют предохранители. Чтобы избежать полного обесточивания бортовой сети, каждая цепь имеет свой предохранитель. Вместе с тем, соединения с аккумулятором, генератором, стартером и замком зажигания не имеют предохранителей.

Для снятия и замены предохранителей пользуйтесь пластмассовым зажимом, который закреплен на крышке центральной распределительной панели (см. иллюстрацию 3.0).

Если новый предохранитель сразу после установки перегорает, то убедитесь, что был поставлен предохранитель нужного номинала, а не меньшего. Если номинал соответствует, то проверьте по отдельности все потребители данной цепи. Воспользуйтесь для этого соответствующей электрической схемой. При необходимости отсоедините все потребители цепи, а затем по одному подключайте. Если при подключении очередного потребителя предохранитель перегорает, то этот потребитель неисправен.

Скачивание книги

Газель 3302 2705 (соболь) предохранители и реле После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Дополнительный блок реле в салоне

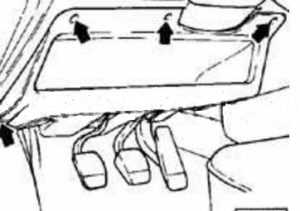

Для доступа к блоку открутите 4 шурупа и снимите защитную крышку.

НA разных модификация не все реле могут быть заняты.

Описание

Система АБС
Сигнальная лампа ремней безопасности
Блок управления внутренним освещением
Блок реле муфты кондиционера
Стеклоочиститель и стекло омыватель заднего стекла
Устройство контроля давления масла, блок управления переднего освещения
Не используется
Не используется
Автоматическая блокировка переключения передач (только для автомобилей с автоматической коробкой передач)
Не используется
Не используется
Пассажирские сиденья с подогревом
Водительское сиденье с подогревом
Реле люка на крыше автомобиля
Блок управления люком и дверными стеклами с электроприводом
Блок управления люком и дверными стеклами с электроприводом
Реле сигнальных ламп противоугонной сигнализации
Окна дверей с электроприводом, люк на крыше с электроприводом, прерыватель цепи сидений с электроприводом

Изменения для дизельных автомобилей

Как снять блок с предохранителей на Ауди 80 Б4

Прежде чем приступить к ремонтным работам, нужно принять меры, препятствующие поражению водителя электрическим током и получению травм:

Припарковать машину на ровной площадке.
Установить противооткатные башмаки под задние колеса.
Включить стояночный тормоз.
Обесточить электроприборы.
Вытащить ключ из замка зажигания.
Отсоединить клеммы от аккумулятора.

Чтобы снять установочный бокс с реле и предохранителями в салоне Ауди 80 Б4, нужно выполнить такие действия:

Открыть водительскую дверь.
Найти пластиковую накладку под рулевой стойкой.
Вывернуть отверткой 4 винта.
Открутить ключом или головкой № 10 гайки, удерживающие плату.
Выдвинуть ее на себя.
Отсоединить разъемы.
Вынуть блок с предохранителями.

Демонтировать блок в моторном отсеке можно с помощью аналогичных действий.

Ауди 80 90 B3 предохранители и реле

В ней хорошо видно, какого номинала устанавливаются вставки, какие есть в блоке реле, и где все элементы установлены. БП этих марок полностью взаимозаменяемы. На монтажном блоке установлены следующие реле:. Плавкие вставки имеют нумерацию от F1 до F Какая вставка за реле 213 ауди 80 за что отвечает отвечает, можно прочитать в инструкции, но на крышке блока с внутренней стороны есть распиновка блока предохранителей. По нарисованным значкам схемы даже без описания можно догадаться о предназначении вставки, или по значкам легко запомнить, какую функцию она выполняет.

При смене вставки следует найти причину ее перегорания, потому что просто так она обычно не сгорает. Если в электрической цепи есть короткое замыкание, велика вероятность, что плавкие вставки так и будут перегорать.

Проверка работоспособности предохранителя производится очень. Вставку можно проверить так:. Снять блок предохранителей на ВАЗ тоже несложно. Для этого понадобится только ключ на 10 и руки:. Установку нового монтажного блока производим в обратном порядке. Единственная сложность — провода подключения относительно короткие, и вставлять реле 213 ауди 80 за что отвечает на место не очень удобно.

Но при определенной сноровке все должно получиться. В монтажном блоке нередко перегорает предохранитель вентилятора охлаждения, а также предохранитель прикуривателя на ВАЗ Прикуриватель на этой ВАЗовской модели часто сам по себе коротит, можно назвать этот момент заводской недоработкой. Другая причина перегорания — установка в гнездо прикуривателя различных устройств большей мощности, например, компрессор для подкачки шин.

Причины выхода из строя предохранителей

Чаще всего поломки происходят по следующим причинам:

Небрежное отношение к расписанию планового техосмотра;
Некачественный ремонт (недоделки, ремонт у самоучек или недостаточно квалифицированных автомехаников);
Износ, механические повреждения;
Повреждение изоляции электропроводки авто;
Короткие замыкания;
Окисление и попадание конденсата на платы;
Отход контактов клемм.

Предохранители никогда не выходят из строя по случайности, к этому ведет обычно целая цепочка нарушений в работе электросистемы. Также в значительной мере в этом виновата жадность автовладельцев, стремление сэкономить на оригинальных запчастях и ремонте — редко можно встретить аналоги, которые бы не уступали по качеству оригиналу.

Схема и таблица блоков предохранителей и реле на Ауди 80 Б4

Монтажный блок в салоне

На печатной плате в пассажирском салоне установлены перемычки, связанные с таким электрооборудованием:

электроприводом дверей, люка в крыше, передних сидений;
АБС;
подогревом стекол;
освещением в салоне;
питанием электрического стеклоподъемника;
лампами в индикаторах противоугонной сигнализации;
сигналом непристегнутых ремней безопасности;
подогревом пассажирского и водительского сидений;
модулем головного света;
блокировкой включения передач на моделях с автоматической КПП.

Монтажный блок в салоне Ауди 80 Б4.

Здесь также имеются плавкие вставки и релейные переключатели для обеспечения правильного порядка пуска нескольких устройств на автомобилях с дизельным двигателем:

вентилятора охлаждения радиатора;
звукового сигнала незакрытой двери;
БУ рециркуляцией отработанных газов;
главного токового реле.

Схема для дизельных автомобилей,

Моторный отсек

На панели в моторном отсеке располагаются плавкие вставки для защиты такого электрооборудования:

блокировки дифференциала;
противотуманных фонарей;
стоп-сигналов;
аварийной сигнализации;
разъема для подключения прицепа;
звукового сигнала;
обогрева лямбда-зонда;
подсветки багажника;
свечей накаливания дизельного двигателя;
плафона в салоне;
центрального замка;
бортового компьютера;
вентилятора в кабине;
кондиционера;
дворника заднего стекла на универсале Avant;
прикуривателя;
электрического зеркала в салоне;
указателей поворота;
топливного насоса;
насоса омывателя стекла;
подсветки ГРЗ;
фар ближнего и дальнего света;
приборной панели в салоне;
стеклоочистителей;
габаритов;
диагностического разъема;
блока управления автоматической КПП;
стояночных огней;
фонарей заднего хода;
электронного термовыключателя;
радио;
системы самодиагностики;
лампы под капотом и пр.

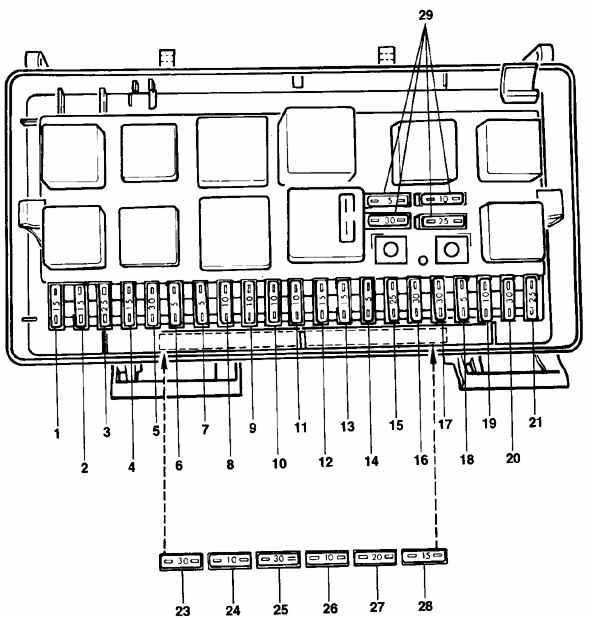

Расшифровка и схема блока в моторном отсеке.

В список элементов схемы модуля подкапотного пространства входят реле, относящиеся к таким электроприборам:

бензонасосу;
ПТФ;
габаритным огням;
крыльчатке обдува радиатора;
регулировке скорости вентилятора кондиционера;
омывателю фар;
звуковому сигналу;
переключателю режима работы дворников;
ручному управлению климатической установкой и т.д.

В заводском исполнении в монтажных блоках отсутствуют предохранители печки. Водители подключают отопитель салона и устанавливают вставки в свободное гнездо.

Расшифровка реле в моторном отсеке.
