Предохранители и реле Mazda 323 1998-2003
Рассмотрены автомобили Mazda 323 (BJ) 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.
Схема и расшифровка предохранителей подойдет для Mazda Familia.
Расположение электронных компонентов в автомобиле.
Усилитель кондиционера (ручное управление температурой)
Блок управления кондиционером (автоматическое управление температурой) — за приборной панелью
Блок управления электродвигателем вентилятора кондиционера/отопителя (с автоматическим управлением температурой)
Реле электродвигателя вентилятора кондиционера/отопителя
Боковой датчик системы SRS, сторона водителя-порог двери
Боковой датчик системы SRS, сторона пассажира- порог двери
Блок управления противоугонной системой
Звуковой сигнал противоугонной системы
Реле звукового сигнала противоугонной системы
Реле противоугонной системы
Блок управления центральным замком
Блок управления сигналом системы центрального замка
Диагностический разъем (DLC)
Диагностический разъем (DLC)- под приборной панелью (2001MY^)
Блок управления электроприводом стеклоподъемника – в двери
Блок управления ESP (система курсовой устойчивости) -если есть
Реле задних противотуманных фонарей
Блок предохранителей/реле приборная панель
Блок предохранителей/реле, моторный отсек
Реле обогревателя заднего стекла
Резисто рэлектродвигателя вентилятора отопителя (ручное управление температурой)
Электронный блок управления иммобилайзером
Кольцевая антенна иммобилайзера -возле замка зажигания
Реле-прерыватель указателей поворота
Блок управления комбинацией приборов- за приборной панелью
Датчик температуры окружающего воздуха
Реле прерывистого режима работы очистителя заднего стекла
Датчик положения рулевого колеса – если есть
Реле электропривода люка- потолочная панель
Электронный блок управления SRS
Датчик ускорения (подвеска с электронным управлением) – если установлен
Датчик скорости автомобиля — КПП
Датчик бокового перемещения – если есть

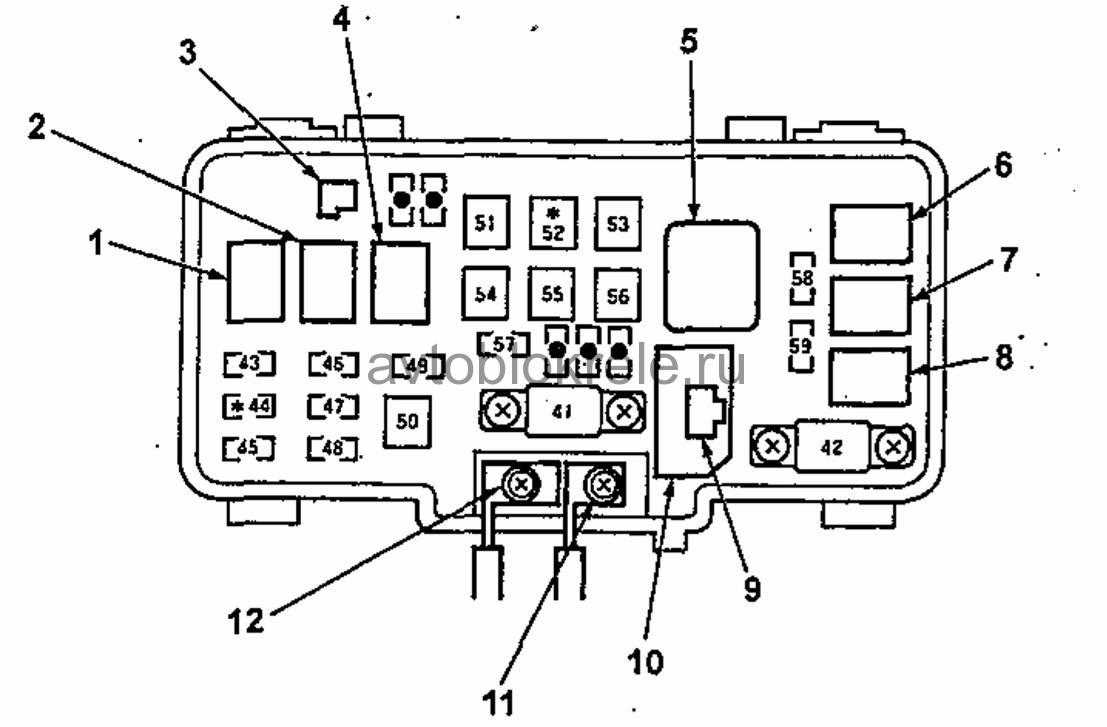

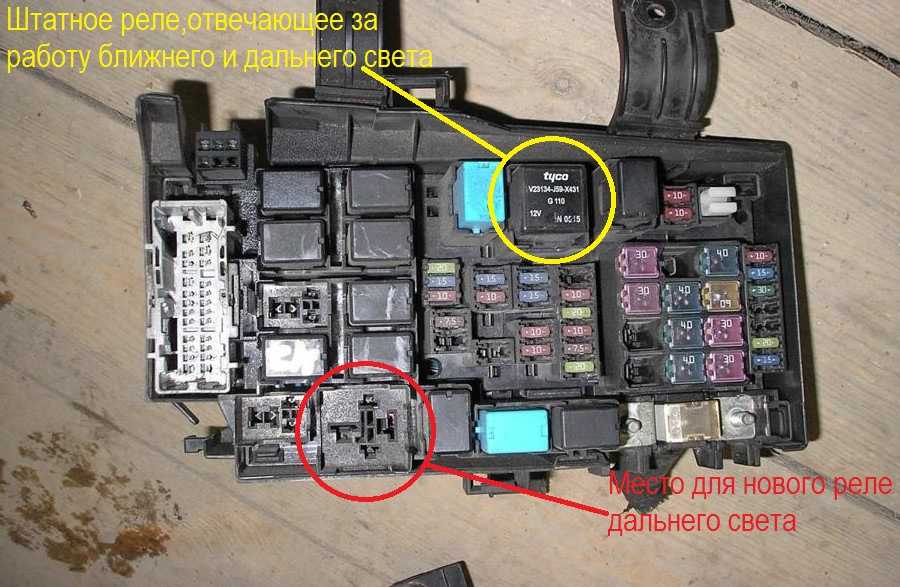

Схема расположения предохранителей и реле в блоке моторного отсека.
Реле электродвигателя вентилятора системы охлаждения
Реле электродвигателя вентилятора конденсатора кондиционера
Реле электромагнитной муфты компрессора кондиционера
Реле системы управления двигателем
Реле топливного насоса — бензин
(40A) Реле электродвигателя вентилятора кондиционера/отопителя
(60A) Антиблокировочная система тормозов (ABS)
(30A) Подогреватель топливного фильтра -Дизель
(40A) Реле свечей накаливания
(30A) Реле электродвигателя вентилятора системы охлаждения
(40A) Блок предохранителей/реле-приборная панель^8)
(30A) Реле электродвигателя вентилятора конденсатора кондиционера
(30A) Реле системы управления двигателем
(100A) Распределение питания аккумуляторной батареи

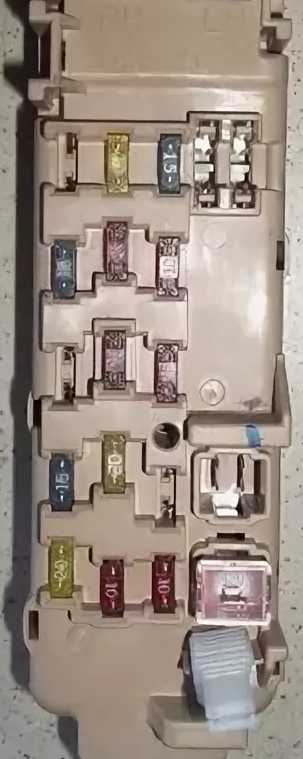

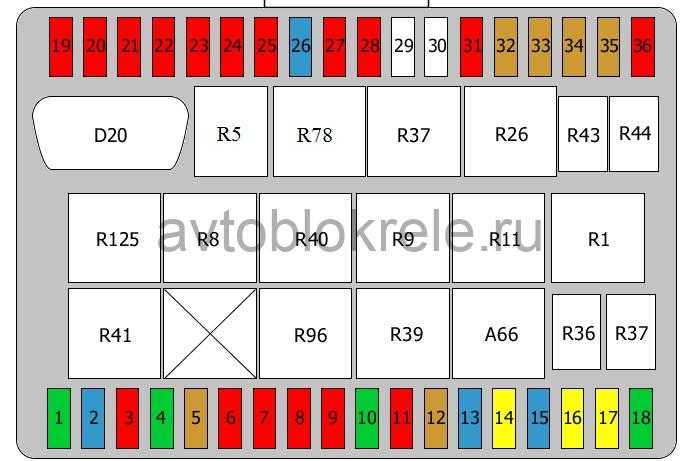

Блок предохранителей в салоне (под приборной панелью).
Источник статьи: http://avtoblokrele.ru/mazda/predohraniteli-i-rele-mazda-323-1998-2003.html
Предохранители и блоки реле для Mazda Familia, 323, Protege (1990-2003) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Mazda Familia, 323, Protege (1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003).
Проверка и замена предохранителей
Электрическая система вашего автомобиля защищена от перегрузки предохранителями. Если какие-либо фары, аксессуары или элементы управления в автомобиле не работают, проверьте соответствующее устройство защиты цепи. Если плавкий предохранитель перегорел, внутренний элемент расплавится.
В случае, если у вас нет запасных предохранителей, возьмите предохранитель такого же номинала из цепи, не необходимой для работы автомобиля, такой как цепь ЗЕРКАЛА, РАДИО или СИГАРЫ.
Если тот же предохранитель снова перегорит, не используйте эту систему и как можно скорее обратитесь к официальному дилеру Mazda.
Блок предохранителей в салоне
Если электрическая система не работает, сначала проверьте предохранители на стороне водителя.
Индикатор проверки двигателя загорается при перегорании предохранителя в КОМНАТЕ или при удалении предохранителя в помещении. При установке предохранителя в КОМНАТЕ выключите зажигание и подождите 60 секунд перед установкой предохранителя. Если индикатор проверки двигателя загорается и не гаснет, проблема не в системе предохранителей. Проконсультируйтесь у официального дилера Mazda.
Блок предохранителей в моторном отсеке
Если фары или другие электрические компоненты не работают, а предохранители в салоне исправны, проверьте блок предохранителей под капотом. Если предохранитель перегорел, его необходимо заменить.
Блок в салоне

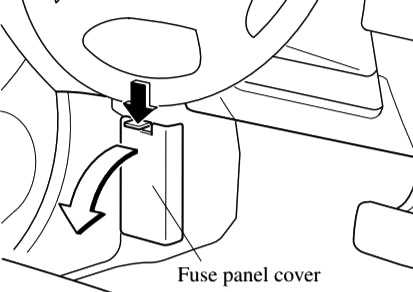

Находится в нижней части стойки, около ноги водителя, за защитной крышкой.
Пример схемы с крышки блока
p, blockquote 13,1,0,0,0 —>

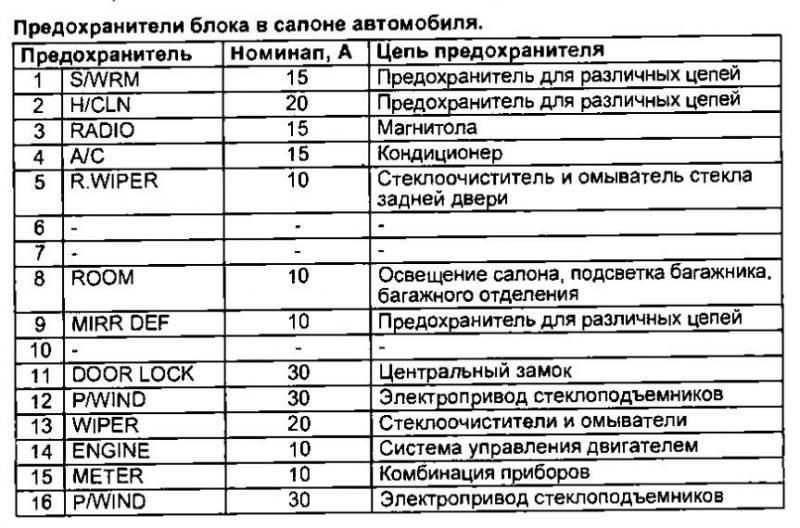

| 1 | 15A S/WRM — Подогрев сидений |
| 2 | 20А H/CLN — Очиститель фар |
| 3 | 15/20А RADIO — Аудио система, центральная консоль, часы, магнитола |
| 4 | 15А А/С — Кондиционер, Люк |
| 5 | 10А R/WIPER — Очиститель заднего стекла |
| 6 | 10А ENG — Управление двигателем |
| 7 | Резерв |
| 8 | 10А ROOM — Внутренне освещение |
| 9 | 10А MIRR/DEF — Обогрев зеркал |
| 10 | 15A S/WRM — Подогрев сидений |
| 11 | 30А DOOR LOCK — Центральный замок |
| 12 | 15/20А TAIL — Фары задние, габариты |
| 13 | 20А WIPPER — Стекло очиститель / омыватель |
| 14 | 10А ENGINE — Система управления двигателем, система ABS |
| 15 | 15А METER — Комбинация приборов, указатели поворотов, фонари заднего хода |
| 16 | Резерв |
| 17 | 30А P.WIND — Электро привод стеклоподъемников |
Предохранители и блоки реле для Mazda Familia, 323, Protege (1990-2003) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Mazda Familia, 323, Protege (1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003).
Проверка и замена предохранителей
Электрическая система вашего автомобиля защищена от перегрузки предохранителями. Если какие-либо фары, аксессуары или элементы управления в автомобиле не работают, проверьте соответствующее устройство защиты цепи. Если плавкий предохранитель перегорел, внутренний элемент расплавится.
В случае, если у вас нет запасных предохранителей, возьмите предохранитель такого же номинала из цепи, не необходимой для работы автомобиля, такой как цепь ЗЕРКАЛА, РАДИО или СИГАРЫ.
Если тот же предохранитель снова перегорит, не используйте эту систему и как можно скорее обратитесь к официальному дилеру Mazda.
Уведомление
- Перед заменой предохранителя всегда отключайте систему зажигания и неисправную электрическую цепь.
- Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
- Никогда не используйте предохранитель с большей силой тока, чем указано, и не используйте какие-либо другие предметы вместо предохранителя, даже в качестве временной меры. Это может вызвать серьезные повреждения или даже пожар.
Блок предохранителей в салоне
Если электрическая система не работает, сначала проверьте предохранители на стороне водителя.
- Выключите зажигание и другие переключатели.
- Откройте панель предохранителей.
- Вытяните предохранитель прямо с помощью съемника предохранителя, расположенного на панели предохранителей.
- Осмотрите его и замените, если он взорван.
- Вставьте новый предохранитель того же номинала и убедитесь, что он плотно вставлен.

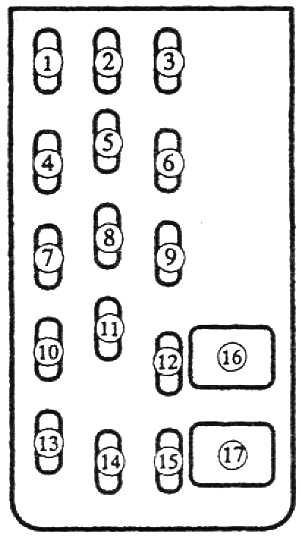

| № | Описание | А | Цепи защищены |
|---|---|---|---|
| 1 | (S / WRM) | 15 | Для защиты различных цепей |
| 2 | (H / CLN) | 20 | Для защиты различных цепей |
| 3 | (РАДИО) | 15 | Аудио система |
| 4 | (A / C) | 15 | Кондиционер |
| 5 | (R.WIPER) | 10 | Для защиты различных цепей |
| 6 | — | — | — |
| 7 | — | — | — |
| 8 | КОМНАТА | 10 | Освещение салона, Освещение багажника, Освещение багажного отделения |
| 9 | (MIRR DEF) | 10 | — |
| 10 | — | — | — |
| 11 | (ЗАМОК) | 30 | Электрический дверной замок |
| 12 | (P / ВЕТЕР) | 30 | — |
| 13 | СТЕКЛООЧИСТИТЕЛЬ | 20 | Стеклоочиститель и омыватель лобового стекла |
| 14 | ДВИГАТЕЛЬ | 10 | Блок управления двигателем |
| 15 | Метр | 10 | Приборный щиток |
| 16 | — | — | — |
| 17 | (P / ВЕТЕР) | 30 | Электрические стеклоподъемники |
Индикатор проверки двигателя загорается при перегорании предохранителя в КОМНАТЕ или при удалении предохранителя в помещении. При установке предохранителя в КОМНАТЕ выключите зажигание и подождите 60 секунд перед установкой предохранителя. Если индикатор проверки двигателя загорается и не гаснет, проблема не в системе предохранителей. Проконсультируйтесь у официального дилера Mazda.
Блок предохранителей в моторном отсеке
Если фары или другие электрические компоненты не работают, а предохранители в салоне исправны, проверьте блок предохранителей под капотом. Если предохранитель перегорел, его необходимо заменить.
Источник статьи: http://4838.ru/predohraniteli-i-bloki-rele-dlya-mazda-familia-323-protege-1990-2003-so-shemami-i-opisaniem/
Мазда 323 bj предохранители и реле
Mazda 323 bj производилась в 1998, 1999, 2000, 2001, 2002, 2003, 2004 году. За это время модель прошла рестайлинг. В США и других странах известна под названием Mazda Protege, Mazda Astina. В данной публикации мы подробно опишем блоки с предохранителями и реле Мазда 323 bj с их схемами и фотографиями. Расскажем что делать, если не работает прикуриватель.
Количество элементов в блоках может отличатся от представленного. Сверяйтесь со своими схемами.
Находится в нижней части стойки, около ноги водителя, за защитной крышкой, под панелью приборов.
Пример схемы с крышки блока

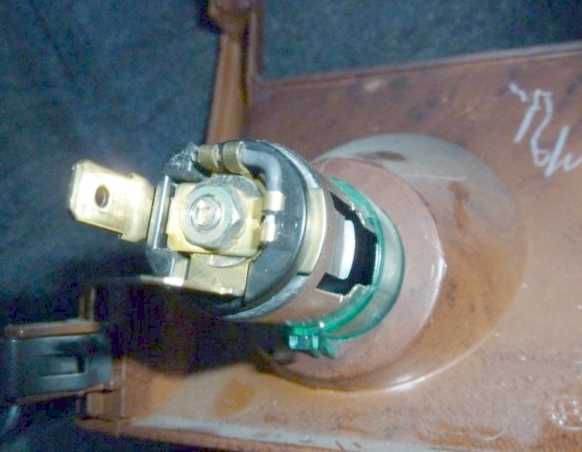

В данном исполнении отдельного предохранителя прикуривателя нет, но он питается от номера 3 (центральная консоль). Поэтому когда прикуриватель выходит из строя, а сам предохранитель целый, то перегорает мягкая проволочка позади прикуривателя.
Блок под капотом
Он расположен в левой части моторного отсека, рядом с аккумуляторной батареей.
Magentis 1
Картина
Пример диаграммы
Расшифровка предохранителей
| COMD FAN | Вентилятор кондиционера 20А |
| PWRWIND | Электрические стеклоподъемники 40А |
| АБС 2 | 30А АБС |
| IGN SW-1 | Замок зажигания 30А |
| АБС 1 | 30А АБС |
| IGN SW-2 | Замок зажигания 30А |
| RAD FAN MTR | Электродвигатель вентилятора радиатора 30А |
| 1 ТОПЛИВНЫЙ НАСОС | Топливный насос 20А |
| 2 HD LP LO | Ближний свет фар 15А |
| 3 АБС | 10А система АБС |
| 4 ИНЖЕКТОР | Инжектор 10А |
| 5 A / C COM PR | Компрессор кондиционера 10А |
| 6 АТМ РАССТОЯНИЕ | Реле ATM 20A |
| 7 CURATE | Реле 30А электронного блока управления двигателем |
| 8 КАТУШКА IG | 20А Катушка зажигания, датчик неисправности зажигания |
| 9 ОЗСНСР | Датчик кислорода 15А |
| 10 ЭКЮ | 15A ECM, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, серворегулятор скорости xx, dpkv |
| 11 РОГ | Сигнал 10А |
| 12 ГОЛОВКА LP HI | Фары дальнего света 15А |
| 13 LP ПРОМЫВКА ГОЛОВКИ | Электродвигатель омывателя фар 20А |
| 14 ДХО | 15А противоугонная система |
| 15 ЛЯГУШКА | 15A Передние противотуманные фары |
| 16 ГОЛОВКА НД НИЗКАЯ ПРАВ | Ксеноновые фары 15А |
| 17 ЗАПАСНОЙ | Запасной предохранитель на 30 А |
| 18 ЗАПЧАСТИ | Запасной предохранитель 20А |
| 19 ЗАПАСНОЙ | Замена предохранителя 15А |
| 20 ЗАПАСНЫХ ЧАСТЕЙ | Запасной предохранитель 10А |
| 21 ВОЗДУХОДУВКА | Вентилятор отопителя 30А |
| ПРЕДОХРАНИТЕЛЬ 22 PWR-2 | Предохранитель блока питания 30А 2 |
| 23 FWRAMP | Усилитель звука 20А |
| 24 ОТКРЫВАЮЩАЯСЯ КРЫША | 15A Дверь, диагностический разъем |
| 25 VAIL LP | Реле крышки багажника 20А |
| 26 PWR ПРЕДОХРАНИТЕЛЬ-1 | Предохранитель 1 питания 30А, блок предохранителей в салоне (предохранители 2,3,7,8,9) |
| 27 ЭКЮ | 10A Электронный блок управления двигателем |
| 28 RRHTD | Реле на 30А обогрева заднего стекла и боковых зеркал. |
Описание реле
| РОГОВОЕ РЕЛЕ | Сигнальное реле |
| HDLP_LOW RELAY | Реле фар |
| RAD FAN_HI РЕЛЕ | Реле вентилятора радиатора |
| RAD FAN_RELÈ LOW | Реле вентилятора радиатора |
| F / РЕЛЕ НАСОСА | Реле топливного насоса |
| РЕЛЕ ОЧИСТИТЕЛЯ | Реле стеклоочистителя |
| ПУСКОВОЕ РЕЛЕ | Реле стартера |
| РЕЛЕ КОНТРОЛЯ АТМ | Реле управления АКПП |
| РЕЛЕ A / CON | Реле кондиционера |
Magentis 2
Схема
Деловое свидание, встреча
| I / PB + 2 | 50A На панели B + |
| АБС 2 | 40А АБС |
| ДХО | Дневные ходовые огни 15А |
| РОГ | Сигнал 15А |
| НИЗКИЙ H / LP | Фары 15А |
| F / НАСОС | 20А Топливный насос |
| H / LP HI | Фары 15А |
| ЭБУ | 10А Блок управления двигателем |
| АБС 1 | 40А АБС |
| ALT | Генератор 125/150 А |
| ЗАМЕНА | Запасной предохранитель 10А |
| ЗАМЕНА | Замена предохранителя 15А |
| ЗАМЕНА | Запасной предохранитель 20А |
| FRTFOG | 15A Передняя противотуманная фара |
| РЕЛЕ ЭБУ | 30А Блок управления двигателем |
| УСИЛИТЕЛЬ МОЩНОСТИ | Усилитель звука 20А |
| ЗАМЕНА | Замена предохранителя 15А |
| ЗАМЕНА | Запасной предохранитель 20А |
| P / ВЫХОД | Розетка 25А |
| РАД ВЕНТИЛЯТОР | Вентилятор радиатора 30 / 40А |
| PCU | 10A Датчики системы управления трансмиссией, TCU |
| Брюшные мышцы | 10А АБС |
| ВЫСТРЕЛИЛ | Подогрев сидений 25А |
| Банкомат | 20А Управление АКПП |
| S / КРЫША | 20А люк на крыше |
| ЗАМЕНА | Запасной предохранитель 20А |
| РЕЗЕРВНОЕ КОПИРОВАНИЕ | 10A Задний фонарь |
| RR HTD | 40А Обогрев заднего стекла |
| IGN 1 | Зажигание 30А |
| B+ | 30A B панель B + |
| ХВОСТ | 20А Задний фонарь |
| A / CON | 10А Кондиционер |
| ЭБУ-1 | 20А Блок управления двигателем |
| КАТУШКА ЗАЖИГАНИЯ | Катушка зажигания 20А |
| СНСР 3 | Датчики 10А |
| ВОЗДУХОДУВКА | Вентилятор 40А |
| IGN 2 | Зажигание 30А |
| СНСР 2 | Датчики 15А |
| РОГОВОЕ РЕЛЕ | Сигнальное реле |
| HDLP_LOW RELAY | Реле фар |
| RAD FAN_HI РЕЛЕ | Реле вентилятора радиатора |
| RAD FAN_RELÈ LOW | Реле вентилятора радиатора |
| F / РЕЛЕ НАСОСА | Реле топливного насоса |
| РЕЛЕ ОЧИСТИТЕЛЯ | Реле стеклоочистителя |
| ГЛАВНОЕ РЕЛЕ | Главное реле |
| ПУСКОВОЕ РЕЛЕ | Реле стартера |
| РЕЛЕ КОНТРОЛЯ АТМ | Реле управления АКПП |
| РЕЛЕ A / CON | Реле кондиционера |
Дополнительный блок
Устанавливается спереди под сажей в моделях Magentis с дизельными двигателями.
Описание
| ФИТИНГ ПРЕДОХРАНИТЕЛЯ СВЕЧИ ЗАЖИГАНИЯ | Штекер предпускового подогрева 80А, Воздушный отопитель |
| ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ №1 | PTC 50A реле нагревателя 1 |
| ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ № 2 | Реле 2 нагревателя PTC 50A |
| ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ № 3 | Реле нагревателя PTC 50A 3 |
| ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА | 40A Подогреватель топливного фильтра |
| РЕЛЕ СВЕЧИ ЗАЖИГАНИЯ | Реле штекера предпускового подогрева |
| РЕЛЕ НАГРЕВАТЕЛЯ PTC №1 | Реле 1 нагревателя PTC |
| РЕЛЕ НАГРЕВАТЕЛЯ PTC №2 | Реле 2 нагревателя PTC |
| РЕЛЕ НАГРЕВАТЕЛЯ PTC № 3 | Реле нагревателя PTC 3 |
| РЕЛЕ НАГРЕВАТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА | Реле подогревателя топливного фильтра |
15.9. Расположение предохранителей
Расположение предохранителей может отличаться в зависимости от модели. Расположение предохранителей отражено на крышке коробки предохранителей, а также в руководстве по эксплуатации автомобиля.
С 9/85 по 9/89г. вып.
Предохранители находятся в коробке в левом отсеке для ног.
| Основные предохранители располагаются в коробке в двигательном отсеке, перед левым кожухом амортизационной стойки. |
Расположение предохранителей
| № | Потребитель |
| 1 | Электрический стеклоподъемник |
| 2 | стоп-сигналы, звуковой сигнал |
| 3 | управление двигателя |
| 4 | мотор компрессора (регулировка высоты дорожного просвета)* |
| 5 | приборы |
| 6 | обогреватель заднего стекла |
| 7 | задние габаритные огни |
| 8 | радиоприемник, прикуриватель, регулировка зеркал |
| 9 | задние противотуманные фонари |
| 10 | омыватель фар |
| 11 | центральное запорное устройство |
| 12 | внутреннее освещение |
| 13 | кондиционер |
| 14 | блокиратор раздаточной коробки* |
| 15 | люк |
| 16 | система стеклоочистителя и стеклоомывателя |
| 17 | мотор вентилятора |
| 18 | задний стеклоочиститель |
| 19 | вентилятор отопителя |
* — только на автомобилях с полным приводом
С 10/89 г. вып.
| Предохранители находятся в коробке в левом отсеке для ног. |
Основные предохранители расположены в коробке в двигательном отсеке перед кожухом левой амортизационной стойки.
Расположение предохранителей
| № | А* | Потребитель |
| A | 15 | омыватель заднего стекла, насос омывателя |
| B | 10 | звуковой сигнал |
| C | 10 | внутреннее освещение, освещение багажника |
| D | 15 | управление двигателя |
| E | 15 | радиоприемник, часы, прикуриватель, электрические зеркала |
| F | 30 | центральное запорное устройство |
| G | 10 | задний правый габаритный огонь |
| Н | 30 | электрические стеклоподъемники |
| I | 15 | приборы, фонари заднего хода, указатели поворота |
| J | 20 | стеклоочиститель, насос омывателя |
| K | 15 | обогреватель сидений |
| L | 15 | задний левый габаритный огонь, стояночный свет, освещение приборов, освещение номерного знака |
| M | 15 | люк |
| N | 10 | антиблокировочная система (ABS) |
| O | 15 | свет для движения днем |
| P | 30 | омыватель фар |
| Q | 30 | вентилятор отопителя |
| R | 10 | левый ближний свет |
| S | 10 | правый ближний свет |
| T | 10 | левый дальний свет |
| U | 10 | правый дальний свет |
| V | 10 | задние противотуманные фонари |
| W | 10 | антиблокировочная система |
| X | 30 | обогреватель заднего стекла |
* — А = амперы
Коробка предохранителей в двигательном отсеке
| № | А* | Потребитель |
| 1 | 30 | система впрыска топлива |
| 2 | 30 | аварийная сигнализация |
| 3 | 80 | основной предохранитель |
| 4 | 60 | аварийная сигнализация, внутреннее освещение, центральное запорное устройство, стоп-сигналы и задние габаритные огни, генератор |
| 5 | 60 | антиблокировочная система |
| 6 | 30 | вентилятор |
| 7 | 20 | вентилятор кондиционера |
| 8 | 10 | стоп-сигналы |
| 9 | 10 | прибор управления двигателя |
| 10 | 30 | мотор регулировки фар (только хетчбек ) |
* — А = ампер
Сигнализация
Для того, чтобы самостоятельно установить или поменять сигнализацию на Мазда 323 необходимо знать особенности необходимых точек подключения в электрической цепи. Рассмотрим на примере электропроводку на Мазда 323 1998 года.
- Цепь – «+12». Расположение – блок предохранителей. Цвет – белый или красный. Полярность — положительная.
- Цепь – «зажигание». Расположение – жгут замка зажигания. Цвет — голубой. Полярность — положительная.
- Цепь – «поворотники». Расположение – разъемы у рулевой колонки. Цвет – зеленый/белый и зеленый/черный. Полярность – у обеих положительная.
- Цепь – «концевики дверей». Расположение – жгут задний у блока предохранителей. Цвет – черный/синий. Полярность — отрицательная.
- Цепь – «центральный замок». Расположение – зеленое реле под торпедой. Цвет – белый/черный и серый/красный. Полярность – в обоих вариантах отрицательная.
- Цепь – «стартер». Расположение – жгут замка зажигания. Цвет — черный/голубой. Полярность — положительная.
В других моделях цвет и расположение проводов могут отличаться! При установке необходимо руководствоваться схемой расположения точек подключения на автомобиль и инструкцией по установке сигнализации.
Перед установкой сигнализации на Мазда 323 подготовьте необходимое оборудование и расходные материалы: мультиметр, набор отверток, набор торцевых ключей, паяльник, нож, кусачки, изолента, хомуты из пластика для крепежа проводки, двусторонний скотч, поролон.
Порядок установки сигнализации на Мазда 323:
- Выберите место для установки основного блока сигнализации. Чаще всего его располагают за приборной панелью (для этого потребуется демонтаж приборной панели) или под приборной панелью.
- Подключение основного блока к питанию. Выполняется при выключенном зажигании. Для этого используется один из проводов замка зажигания. Минусовый провод крепится к металлическому корпусу авто и к блоку сигнализации.
- Подключение центрального замка. Его контакты расположены в «блоке комфорта» с водительской стороны.
- Регулировка световой сигнализации Точки подключения расположены в месте выключателя аварийной сигнализации.
- Подключение блока сигнализации к замку зажигания.
- Регулировка открытия дверей осуществляется соответствующими контактами приборной панели. За открытие багажника и капота отвечают «концевики» из сигнализационного комплекта.
- Установка сирены (звука) проводится в подкапотном пространстве возле корпуса стеклоочистителя.
- Датчик удара устанавливается рядом с блоком сигнализации.
- Установка отключения сигнализации происходит в тайном надежном месте, которое определяет сам автовладелец.
Салонный блок предохранителей — бортжурнал Mazda 626 «Барбара» Американка 2002 года на DRIVE2

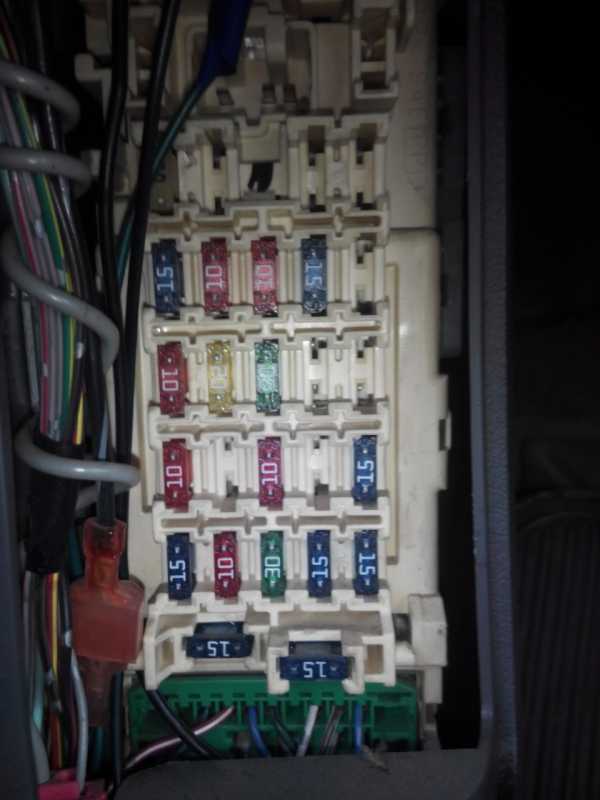

Продолжаем расшифровку предохранителей. Теперь салонный блок, который в ногах у водителя.
Обозначение на крышке
Мои предохранители
Общая схема с обозначением
Ну и теперь расшифровка:1 AUDIO — номинал 15A, аудио система2 ROOM — номинал 15A, салонное освещение, освещение в багажнике3 S.ROOF — номинал 15A, люк4 METER — номинал 10A, датчики и огни заднего хода5 D.LOCK — номинал 30A, привода дверных замков6 HAZARD — номинал 15A, аварийные огни7 A/B&ABS — номинал 10A, подушки безопасности, анти блокировочная система8 — — —9 A/C — номинал 10A, кондиционер10 — — —11 TURN — номинал 10A, указатели поворотов12 WIPER — номинал 20A, Дворники и стеклоочестители13 P.WIND — номинал 30A, стеклоподъемники14 — — —15 RADIO — номинал 15A, аудио система, уличные боковые зеркала16 ENGINE — номинал 10A, система управления двигателем17 ILLUMI — номинал 10A, подсветка номера, габариты, приборная панель18 STOP — номинал 15A, стоп сигналы, звуковой сигнал, круиз контроль19 CIGAR — номинал 15A, прикуриватель, часы, радио, боковые зеркала20 — — —21 — — —22 P.SEAT — номинал 30A, электропривода сидений23 M.DEF — номинал 15A, Подогрев зеркал
24 P.POINT — номинал 15A, прикуриватель
