Неисправности системы смазки автомобиля и способы их устранения

Советы специалистов

Для того чтобы проверить работоспособность масляного насоса, понадобится жидкостный манометр. Данные приборы есть в магазинах автозапчастей

Также для этих целей можно воспользоваться любым промышленным манометром, но следует обращать внимание на измерительную шкалу – она должна быть адекватной. Затем следует запастись переходником, который должен вкручиваться в отверстие датчика

На его ответной части должен быть сделан штуцер для шланга или же резьба для наворачивания соединительного шланга. Переходник можно заказать в любой токарной мастерской.

Для изготовления переходника нужно знать параметры посадочного отверстия и параметры резьбы. Затем по этим данным составляется эскиз. Еще один вариант – показать станочнику старый или сломанный, а может даже и рабочий датчик, и он по нему выточит нужную деталь.

Опытные водители знают еще один способ, как проверить исправность масляного насоса. Здесь можно обойтись без токаря. Берут неисправный или старый датчик давления масла, удаляют все, что внутри и изготавливают на его базе переходник. Для ВАЗа в продаже можно найти готовые штуцера-тройники.

Принцип работы и виды систем смазки

Все смазочные системы разделяют на две основные группы: с «сухим» и с «мокрым» картером. Последняя более популярна, благодаря простоте реализации. С другой стороны конструкции с «мокрым» картером склонны к таким проблемам, как вспенивание и расплескивание моторного масла , приводящее к перепадам уровня. В этом случае его подача в систему может быть нестабильной.

Системы смазки с «сухим» и «мокрым» картером

Отличительной чертой «сухих» систем является наличие отдельного бака, в котором хранится моторное масло. Моторное масло после поступления в двигатель стекает в поддон, но не накапливается в нем, а перекачивается назад в бак дополнительным насосом. Картер в таком случае всегда остается сухим.

Эта конструкция сложнее и дороже в изготовлении, однако, позволяет уменьшить высоту двигателя и обеспечивает надежную смазку при движении автомобиля по наклонным поверхностям. Это определило сферу применения систем с «сухим» картером — преимущественно в автомобилях высокой проходимости и спецтехнике.

Принципиально масло может подаваться к основным узлам двигателя тремя способами:

Под давлением. Масло подается принудительно ко всем узлам двигателя при помощи насоса.
Разбрызгиванием или самотеком. Подача выполняется под действием центробежной силы вращающихся деталей двигателя. При этом масло разделяется на мелкие частички, внешне похожие на масляный туман. Благодаря этому смазка заполняет все пространство между деталями мотора и оседает на их поверхности.
Частично под давлением и частично самотеком (комбинированный метод). В этом случае масло к наиболее важным узлам осуществляется под давлением, а для всей остальной конструкции разбрызгиванием.

В современном автомобилестроении практически всегда применяют комбинированный способ, поскольку он позволяет более экономно расходовать смазочные материалы и при этом гарантирует своевременную смазку основных деталей.

Как работает комбинированная система смазки с мокрым картером

Процесс смазки двигателя представляет собой повторяющийся цикл. Он состоит из следующих этапов:

В момент запуска двигателя приводится в действие масляный насос.
Маслозаборник начинает всасывать масло из поддона картера, выполняя грубую очистку.
На входе в насос масло проходит через масляный фильтр, где выполняется тонкая очистка.
Из насоса по магистралям масло подается на такие узлы двигателя как подшипники (вкладыши) коленвала, опоры распредвала, поршневые кольца, а также на рабочую поверхность цилиндров. Для этого в системе могут быть установлены специальные форсунки или просто выполнены отверстия в блоке.
Излишки масла, подаваемой на основные узлы, стекают через специальные зазоры на кривошипно-шатунный и газораспределительный механизмы. Их движущиеся элементы выполняют разбрызгивание рабочей жидкости, что обеспечивает ее попадание на остальные детали двигателя.
Масло стекает обратно в поддон картера, смывая с деталей мотора металлическую стружку, нагар и другие загрязнения.
После этого цикл повторяется.

Уровень масла и его значение

Для разных типов двигателей требуется различный объем масла в системе. В конструкциях с «мокрым» картером минимальное и максимальное значение уровня рабочей жидкости определяется при помощи специального щупа, который расположен на блоке цилиндров. Он имеет две метки «min» и «max».

Проверку уровня масла в системе выполняют на заглушенном двигателе после того, как он проработал некоторое время. В этом случае оно достаточно прогревается и стекает в поддон. Щуп вытаскивают, протирают тряпкой (ветошью) и погружают обратно в поддон. Далее достают повторно и проверяют уровень. Если масло, попавшее при этом на щуп, выходит за пределы максимального или минимального значения необходима доливка или слив масла. Также этот способ позволяет определить состояние и степень загрязнения.

Отличия систем смазки бензинового и дизельного двигателя

Особых конструктивных различий в смазочных системах бензинового и дизельного моторов нет. Однако, поскольку работа дизельного двигателя связана с более высокими температурами, основным отличием является используемое моторное масло. Базовая основа дизельного масла аналогична используемой в бензиновых моторных маслах, но имеет другой пакет присадок, которые позволяют обеспечить ей следующие функции:

Высокую моющую способность — дизельные двигатели склонны к обильному образованию сажи, а потому требуют интенсивной очистки.
Устойчивость к окислению — из-за высокой степени сжатия, в картер дизеля могут проникать отработавшие газы, что приводит к окислению моторного масла и более быстрой выработке его ресурса.

Неисправности масляного насоса

Масляный насос двигателя рассчитан на длительный срок эксплуатации, и поломки механизма случаются довольно редко. Однако ошибки в выборе смазочных материалов, экстремальный режим работы мотора, несоблюдение графика сервисного обслуживания может привести к появлению неисправностей, требующих срочного ремонта.

Поводом для ремонта перекачивающего устройства могут послужить следующие факторы:

Устройство для перекачки масла работает в сложных условиях, постоянно испытывая на себе температурные и механические нагрузки. Со временем металлические детали изнашиваются, что приводит к нарушению рабочего цикла в системе смазки автомобиля.

В нерегулируемых механизмах – это поломка редукционного клапана, в регулируемых конструкциях – ослабление пружины, но общей причиной неисправностей для любых типов насоса является износ ведомой и ведущей шестерен.

Изнашивание шестеренок рабочего механизма приводит к увеличению зазора между соприкасающимися элементами. Возникает пробуксовка ведущей шестерни и люфт приводного валика, из–за чего касание зубьев происходит под определенным углом к поверхности.

Результатом такой работы являются трещины, сколы, раковины и др. В работе устройства начинает прослушиваться посторонний шум, скрежет, и на панели приборов загорается аварийная лампочка контроля давления масла.

8.Разбиение на функциональные блоки.

Суть метода: Для предварительной локализации неисправности весьма эффективно разбить устройство на функциональные блоки. Надо учитывать, что зачастую конструкторское разбиение на блоки не является эффективным с точки зрения диагностики, так как один конструктивный блок может содержать несколько функциональных блоков или один функциональный блок может быть конструктивно выполнен в виде нескольких модулей. С другой стороны, конструктивный блок гораздо проще заменить, что позволяет определить, в каком конструктивном блоке находится неисправность.

Возможности метода:

Позволяет оптимизировать применение других методов;
Позволяет быстро определить область расположения неисправности;
Позволяет работать со сложными неисправностями

Достоинства метода:

Ускоряет процесс поиска неисправности;

Недостатки метода:

Необходимо глубокое знание схемотехники изделия;
Необходимо время для тщательного анализа прибора

Применение метода: Возможны два варианта :

Если изделие состоит из блоков(модулей, плат) и возможна их быстрая замена, то, по очереди меняя блоки, находят тот, при замене которого неисправность пропадает;
В другом варианте – анализируя документацию, составляют функциональную схему прибора, на основе функциональной схемы моделируют (как правило, мысленно ) работу изделия и выдвигают гипотезу о расположении неисправности.

Ремонт маслонасоса своими руками

Масляный насос считается механизмом, ремонт которого может провести даже неопытный водитель. Всё дело в простоте конструкции и минимальном количестве составляющих. Для ремонта насоса потребуются:

рожковые ключи на «10» — 2 шт.;
линейка — 1 шт.;
щупы — набор;
тиски.

Для ремонта маслонасоса нужно его снять с автомобиля и разобрать. Разбирать деталь лучше всего по порядку:

Отсоединить патрубок подачи масла от корпуса насоса.
Снять три болта крепления.
Отсоединить редукционный клапан.
Извлечь пружинку из клапана.
Снять крышку с насоса.
Вытащить из корпуса главную шестерню и вал.
Далее извлечь вторую шестерню.

Фото: основные этапы ремонтных работ

На этом разборка маслонасоса считается завершённой. Все изъятые детали требуется промыть в бензине (керосине или обычном растворителе), насухо высушить и осмотреть. Если на детали есть трещинка или следы износа, она в обязательном порядке подлежит замене.

Следующий этап ремонтных работ заключается в регулировке зазоров:

между осью и второй шестерёнкой зазор должен составлять не более 0,1 мм (нужно измерить линейкой), если зазор больше, то замене подлежит вторая шестерня;
между зубцами двух шестерёнок должно быть не более 0,25 мм;
зазор между верхней частью шестерёнок и крышкой — не более 0,2 мм;
зазор между кожухом насоса и наружной частью любой шестерни — не более 0,25 мм.

После проверки параметров можно приступать к завершающей стадии ремонта — проверки пружинки на клапане. Нужно измерить длину пружину в свободном положении — она должна быть не более 3,8 см в длину. Если пружина сильно изношена, рекомендуется её заменить.

Редукционный клапан масляного насоса — что это такое и для чего он нужен?

Двигатель автомобиля не может нормально функционировать без постоянной смазки машинным маслом: детали будут нагреваться от излишнего трения и быстро придут в негодность. Для того чтобы обеспечивать постоянную смазку всех необходимых элементов, была разработана такая конструкция, как масляный насос. Именно он отвечает за подачу и распространение смазывающего вещества.

Основная функция масляного насоса — подача смазки на двигатель

Однако тут нужно обратить внимание на один важный момент: если бы масло стекало свободно, исключительно под воздействием силы притяжения, многие удалённые и труднодоступные детали не получали бы свою долю смазки и работали всухую. С другой стороны, слишком сильное давление внутри насоса тоже бы усиливало износ ряда элементов. От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя

От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя.

Из всего вышесказанного легко сделать вывод, что масляный насос нуждается в особом устройстве, отвечающем за поддержание стабильного давления внутри системы. По этому признаку все насосы делятся на две категории:

регулируемые;
нерегулируемые.

Первый тип осуществляет регулировку давления за счёт того, что изменяется положение определённой части насоса. А вот во втором эту функцию выполняет редукционный клапан. Именно о нём мы и поговорим подробнее.

1- заборные шестерни; 2- клапан; 3-запорная пружина

Как видно из названия этого устройства, основное предназначение редукционного клапана — нормализация давления внутри маслонасосной системы. То есть он уменьшает или увеличивает давление в необходимый момент.

Местонахождение редукционного клапана

Сам масляный насос спрятан под капотом машины. Чтобы узнать, где находится насос у вас, загляните в инструкцию по эксплуатации автомобиля, так как взаимное расположение элементов может различаться в зависимости от марки и модели. Так, например, у ряда автомобилей ВАЗ он расположен позади шкива коленчатого вала, поэтому не сразу бросается в глаза. Что касается регулятора, то тут есть два варианта расположения устройства:

внешнее;
внутреннее.

При внешнем расположении клапан обладает собственным корпусом, который находится на масляной магистрали. А при внутреннем регулятор давления расположен непосредственно внутри насоса.

Внутренний клапан расположен в корпусе насоса

Устройство и принцип работы редукционного клапана

Редукционный клапан имеет довольно простое строение. Он состоит из следующих частей:

шарик (элемент №1 на рисунке);
пружина (№2);
упорный болт (№3).

Редукционный клапан состоит из шарика, пружины иупорного болта

Такое устройство позволяет клапану смещаться, открывая и закрывая проток в систему под воздействием давления. Все элементы расположены внутри защитного кожуха, который также имеет каналы для циркуляции смазывающего состава.

Принцип работы этого механизма заключается в поддержании необходимого давления внутри насосной системы. Когда он становится значительно выше допустимого уровня, масло воздействует на упорный болт, а тот сдавливает пружину. Клапан выдавливается и открывается дополнительный канал, по которому осуществляется сброс избыточного масла внутрь специального резервуара.

Когда давление приходит в норму, пружина с клапаном возвращаются на своё место, а насос продолжает функционировать в обычном режиме. Таким образом удаётся регулировать скорость потока и напор масла, подаваемого для смазки двигателя внутреннего сгорания.

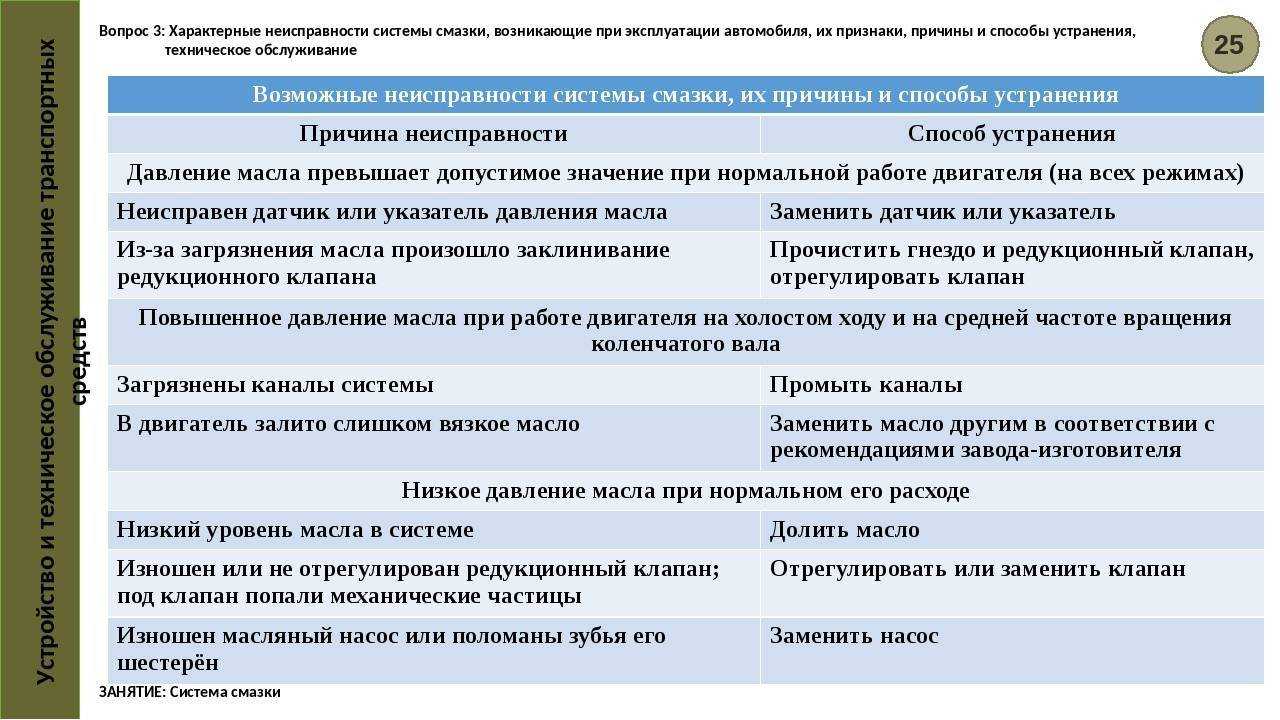

Неисправности системы смазки двигателей ВАЗ

Для начала рассмотрим неисправности системы смазки автомобилей производства ВАЗ (2106, 2107, 2108, 2110 и т. д.).

Одной из самых частых проблем на данных авто является несоответствие давления в системе – оно может быть завышено или занижено.

Высокое давление может быть из-за:

Заклинившего редукционного клапана насоса в закрытом положении, в итоге этот клапан не сбрасывает излишнее давление. Одним из признаков этой неисправности является появление течи масла в районе коленвала – высокое давление приводит к продавливанию сальника коленвала и масло выходит наружу;
Использования масла, не соответствующего по вязкости. Сильно вязкое масло будет значительно медленнее проходить по каналам, и масляный насос будет создавать избыточное давление;
Засорения продуктами износа масляных каналов, из-за чего их пропускная способность значительно снизится и будет возникать избыточное давление.

Такая неисправность, как сниженное давление, вплоть до полного отсутствия его в системе, встречается значительно чаще.

Причиной низкого давления может быть малый уровень масла, из-за чего насос попросту не может создать необходимое давление.

Виной также может стать и редукционный клапан. Его сильный износ или заклинивание в открытом положении приведет к недостаточному давлению в системе.

Низкое давление может и сигнализировать о значительном износе элементов двигателя (шеек и подшипников коленчатого и распределительного валов) или самой системы смазки (шестеренчатая пара масляного насоса).

Проблемы могут возникнуть и из-за сильно засоренной сетки маслоприемника или повреждения корпуса насоса.

Еще одной причиной низкого давления, сопровождающегося повышением уровня рабочей жидкости в поддоне является пробой прокладки ГБЦ. И хоть эта неисправность не относится к смазке, но повлиять на ее работу она может.

При появлении проблем в работе масляной системы лучше сразу же найти причину и устранить ее.

Как указано выше, зачастую причиной неисправности является нарушение работы масляного насоса, на него и в первую очередь нужно обратить внимание

Поскольку доступ к насосу производится через поддон, то можно сразу оценить и состояние маслоприемника.

Сам насос снимается с авто, оценивается его состояние, а также состояние приводной шестерни, расположенной на коленчатом валу. При обнаружении сильного износа или повреждения он заменяется.

Сложнее устранить неисправность, если засорены каналы. Прочистить их порой бывает очень сложно. Для этого применяются как химические средства, так и механическая чистка.

А вот если причиной неправильной работы является сильный износ элементов двигателя, то устранить ее получится только капитальным ремонтом силовой установки.

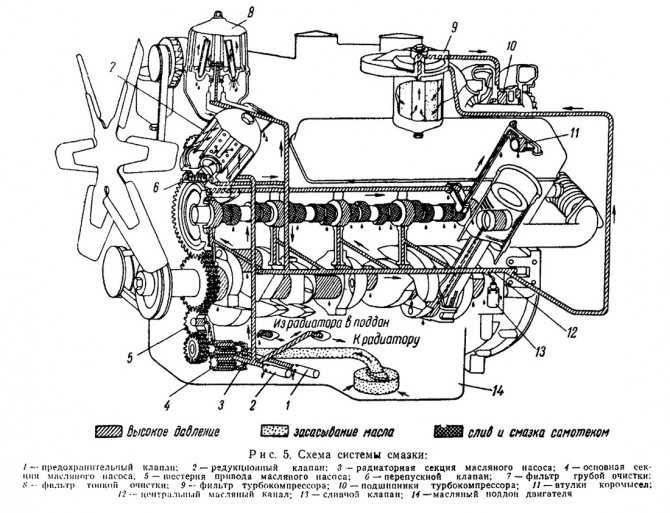

КамАЗ-740.

У двигателя данного автомобиля смазка конструктивно сложнее и включает радиатор охлаждения. Поэтому помимо вышеописанных неисправностей системы смазки добавляется еще одна – подтекание масла на трубопроводах или в местах их соединения.

Если утечка масла происходит из-за повреждения трубопровода его следует сразу же заменить.

Утечка же в местах соединения зачастую устраняется обычной подтяжкой гайки штуцера.

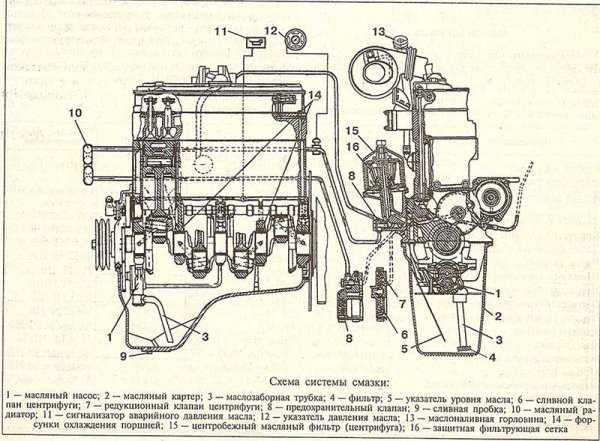

Установка Д-240.

На этом двигателе, применяемом на грузовых автомобилях ЗИЛ, а также тракторах МТЗ-80/82 старых моделей особенностью системы смазки является наличие центробежного фильтра очистки масла – центрифуги. Она также присутствует и системе смазки КамАЗ.

Причиной повышенного или пониженного давления в системе у этих двигателей может стать именно она.

Засорение сопел центрифуги, через которые выходит масло, может стать причиной повышенного давления. А сильный налет на стенках приводит к заклиниванию ротора центрифуги – масло не очищается, а просто вытекает с сопел и сразу возвращается в систему – это приводит к снижению давления.

Не стоит забывать и о механических неисправностях центрифуги – они могут привести к нарушению работы системы смазки.

Двигатели ЗМЗ.

У двигателей производства ЗМЗ, которые устанавливаются на «Волги», «Газели» и ГАЗ-53 неисправности идентичны вышеописанным.

Система вентиляции картера двигателя с клапаном EGR, устройство, принцип работы, проверка, чистка

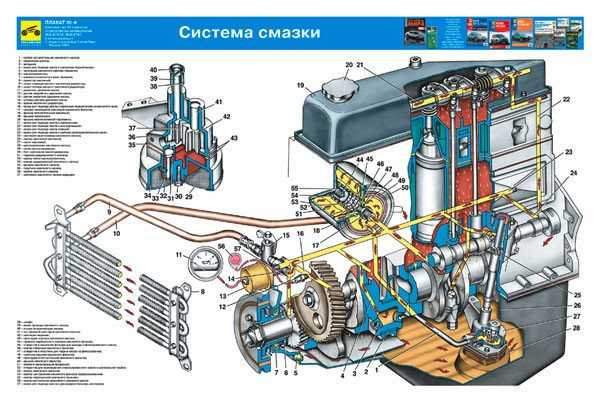

Работа смазочной системы

Система питания дизельного двигателя- Устройство и неисправности

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль. Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов. В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно. При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр. Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

неполнопроточного (параллельного) фильтра тонкой очистки масла;
смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор. К смазочной системе относится и устройство для вентиляции картерного пространства.

***

Учебные дисциплины

Инженерная графика
МДК.01.01. «Устройство автомобилей»
Общее устройство автомобиля
Автомобильный двигатель
Трансмиссия автомобиля
Рулевое управление
Тормозная система
Подвеска
Колеса
Кузов
Электрооборудование автомобиля
Основы теории автомобиля
Основы технической диагностики
Основы гидравлики и теплотехники
Метрология и стандартизация
Сельскохозяйственные машины
Основы агрономии
Перевозка опасных грузов
Материаловедение
Менеджмент
Техническая механика
Советы дипломнику

Олимпиады и тесты

«Инженерная графика»
«Техническая механика»
«Двигатель и его системы»
«Шасси автомобиля»
«Электрооборудование автомобиля»

Техническое обслуживание системы смазки двигателя

Система смазки двигателя, как и другие автомобильные системы, безусловно, нуждается в тщательном и своевременном обслуживании, от которого зависит продолжительность работы двигателя до капремонта. Речь идет не только о контроле состояния моторного масла, но и всех элементов системы смазки двигателя в целом.

Ключом к поддержанию системы смазки двигателя является периодическая проверка уровня моторного масла в масляном поддоне. Производится, как известно, с помощью щупа. Нормальный уровень масла в системе смазки должен находиться между отметками «MIN» и «MAX» на щупе. Тривиальная операция? Да, но у тех, кто пренебрегает этим, могут быть тяжелые материальные последствия. Понижение уровня до нижней отметки недопустимо, так как это приводит к падению давления в маслопроводах, что в свою очередь чревато повышенным износом, перегревом, заклиниванием или оплавлением вкладышей коленчатого вала.

уровень моторного масла в системе смазки двигателя следует проверять каждые 500 км и не ранее, чем через 20-25 минут после остановки двигателя. Сначала извлеките щуп, протрите его сухой тканью, вставьте его в отверстие до упора и снова выньте. Понижение уровня масла по мере увеличения пробега вполне нормально, так как оно вытекает, выкипает и горит. Просто нужно периодически его подзаряжать. Конечно, в первую очередь это машины с «стажем”.

Не рекомендуется смешивать моторные масла разных марок. Доливать масло в систему смазки двигателя необходимо через воронку с фильтром, а не напрямую. Однако щуп полезен не только для проверки уровня

Попутно следует обращать внимание на цвет моторного масла. Если он начинает чернеть быстрее обычного, то, скорее всего, засорился масляный фильтр и смазка начинает вытекать нечистой, что способствует интенсивности износа деталей двигателя. Вам нужно будет заменить масло, масляный фильтр и промыть систему смазки

Вам нужно будет заменить масло, масляный фильтр и промыть систему смазки.

также необходимо следить за давлением в системе смазки двигателя. Для этого в большинстве автомобилей есть датчик давления. Максимальное давление в системе смазки находится на уровне 2,5-3,5 атм. (ограничивается предохранительным клапаном масляного насоса). Минимально допустимый уровень 0,5-0,8 атм. Наличие стрелки манометра на правом краю шкалы свидетельствует (если, очевидно, датчик и прибор в порядке) о повышении давления в системе. Это может происходить как при использовании масла с вязкостью выше необходимой, так и при заклинивании клапана сброса давления насоса в закрытом положении. Нахождение стрелки манометра в крайнем левом положении свидетельствует о резком падении давления в магистрали, что гораздо опаснее, потому что при низком давлении гильзы коленчатого вала работают в режиме с низким содержанием масла и детали двигателя изнашиваются быстрее.

Причинами падения давления в системе смазки двигателя могут быть: низкий уровень масла, заедание клапана сброса давления насоса в открытом положении, износ деталей масляного насоса, увеличение зазоров, в которых циркулирует смазка или утечки моторного масла.

Но наиболее опасным для двигателя является крайне низкий перепад давления в системе смазки — 0,5 атм и ниже. Для проверки наличия такой ситуации в системе смазки двигателя автомобиля есть еще один контрольный датчик, который включает красный световой сигнал (обычно этот свет отмечается соответствующим символом — лейка с каплей масла) на панели приборов внутри машина. Запрещается запускать двигатель с постоянно горящей сигнальной лампой аварийного давления в системе смазки. Но на некоторых двигателях эта лампочка может мигать на холостом ходу (это должно быть указано в инструкции по эксплуатации автомобиля). Однако если увеличить скорость, лампа должна погаснуть.

Особенности конструкции масляного насоса

Прежде всего, насос, который приводится от коленвала, может быть регулируемым и нерегулируемым. Прежде всего, нерегулируемый насос имеет производительность, которая может изменяться в зависимости от скорости вращения коленчатого вала. При этом такой насос всегда прокачивает одинаковое количество масла за один свой оборот.

С другой стороны, важно понимать, что двигатель нуждается в масле не пропорционально росту нагрузки. Это значит, что на высоких оборотах масляный насос может создавать избыточное давление. Именно по этой причине в систему дополнительно интегрирован редукционный клапан

Именно по этой причине в систему дополнительно интегрирован редукционный клапан.

В свою очередь, регулируемый насос имеет систему регулировки производительности из расчета на единицу времени и с поправкой на рабочий цикл. Если просто, при высоком давлении снижается производительность, при этом в случае падения давления производительность увеличивается.

Идем далее. Для перекачки моторного масла могут использоваться масляные насосы:

шестеренный;
роторный;
шиберный;

Шестеренные насосы с наружным зацеплением наиболее распространены, так как конструкция отличается простотой и надежностью. В основе лежит шестерня масляного насоса. Всего их две — ведущая и ведомая, шестерни расположены рядом.

Фактически, привод масляного насоса соединен с ведущей шестерней, тогда как ведущая шестерня приводит ведомую шестерню в движение. Моторное масло попадает в полость в корпусе насоса, далее шестерни «протягивают» смазку вдоль стенок, после чего смазка поступает в выпускной канал. Так удается создать необходимо давление масла.

Также есть шестеренные насосы с внутренним зацеплением. Основная особенность – шестерня расположена внутри другой шестерни, тогда как прокачка масла происходит за счет того, что меняется объем так называемой серповидной полости.

Роторный насос имеет пару роторов (ведущий и ведомый). Когда роторы вращаются, формируются полости и масло прокачивается к выпускному каналу. Такие насосы бывают регулируемыми, когда объем полостей может меняться, а также нерегулируемыми.

Также следует отметить и шиберный насос. По конструкции это решение имеет ротор, который вращается внутри статора, при этом происходит смещение центральной оси. Ротор имеет прорези, куда вставлены особые шиберные пластины. Эти пластины подвижны, при вращении формируют раздельные закрытые полости с возможностью изменения объема.

Это позволяет регулировать производительность за счет смещения наружного статора. Результат — оси статора и ротора приближаются и отдаляются друг от друга, что и меняет объемы полостей.

Как видно, все насосы достаточно просты, конструкция масляного насоса независимо от типа достаточно надежна. При этом только роторный тип нуждается в высокой точности подгонки деталей. Однако, как и любой другой узел, маслонасос также может выходить из строя. Давайте рассмотрим неполадки маслонасоса и основные причины.

Устройство автомобиля для чайников

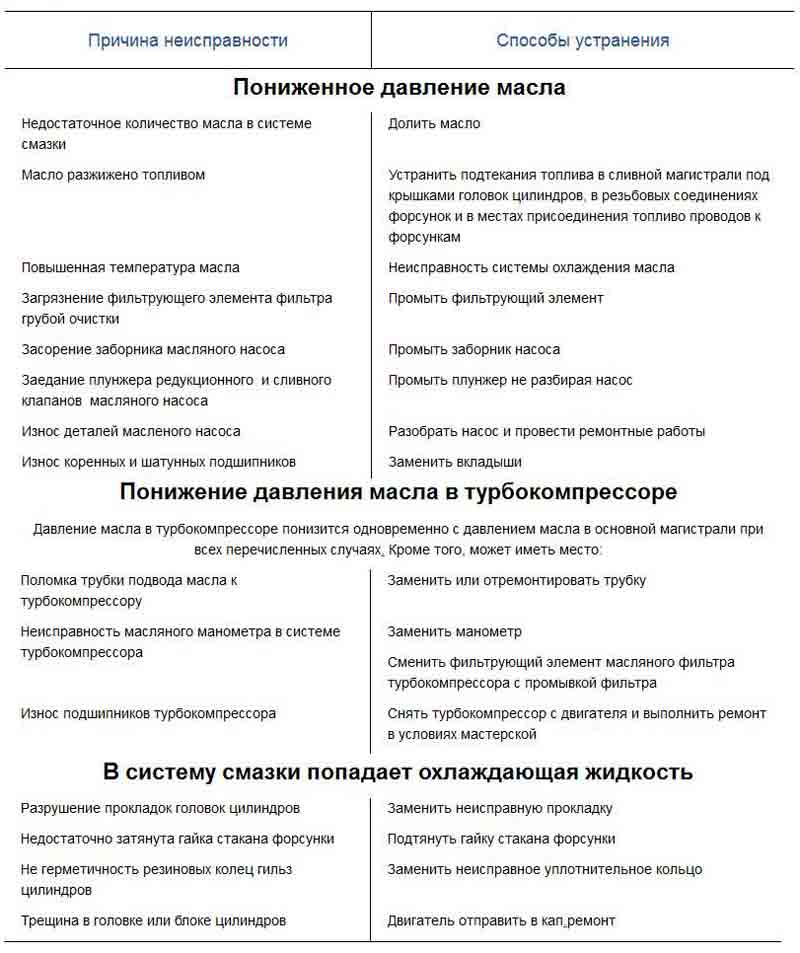

Основными неисправностями системы смазки являются:

повышенное или пониженное давление масла,
подтекание масла через неплотности соединений,
засорение фильтров тонкой и грубой очистки,
нарушение герметичности сальников коленчатого вала,
нарушение работы системы вентиляции картера.

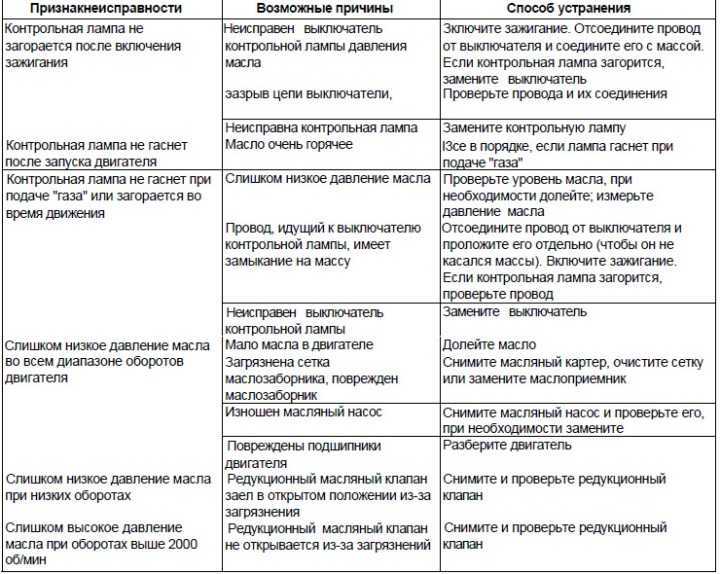

Причины неисправностей системы смазки двигателя и способы их ремонта весьма разнообразны. Следует иметь в виду, что нормальная работа системы смазки обусловливает долговечность двигателя в целом. Даже кратковременное нарушение бесперебойного снабжения маслом трущихся поверхностей неизбежно приводит к серьезной поломке.

Контроль за давлением масла осуществляется по масляному манометру. Новые автомобили, кроме манометра, имеют еще контрольную лампочку, которая загорается при падении давления в системе ниже допустимого предела.

Повышенное давление масла в системе может быть вызвано высокой вязкостью масла. Несмотря на целый ряд положительных моментов, повышенная вязкость масла оказывает и отрицательное влияние на работу двигателя, ибо увеличиваются механические потери, то есть увеличивается скорость износа деталей, расход топлива и снижается эффективная мощность двигателя.

Таким образом, система смазки должна быть заправлена маслом определенной вязкости, рекомендуемой заводом-изготовителем. В виде исключения для двигателей с повышенной степенью износа подшипников коленчатого вала допускается применение масла более высокой вязкости. Вязкость определяется при помощи полевого шарикового вискозиметра и может находиться в пределах 6—20 cст при температуре 20°.

Пониженное давление масла в двигателе обычно бывает следствием увеличения зазоров в подшипниках коленчатого вала. Установлено, что при этом масло, проходя под давлением через зазоры, образует в картере густой масляный туман, который удаляется системой вентиляции картера. Кроме того, при нормальной эксплуатации двигателя одновременно возрастают зазоры и в цилиндро-поршневой группе. Поэтому понижение давления масла в системе сопровождается, как правило, повышенным расходом его на угар и унос. Отработанные газы приобретают синий оттенок. По этим признакам- легко установить истинную причину понижения давления.

При разжижении масла топливом или водой снижается его вязкость и понижается давление в системе. Топливо попадает в масло при неработающей свече или форсунке, а также вследствие повышенных зазоров в цилиндропоршневой группе.

Если вода просачивается в систему смазки через неплотности прокладки головки блока, необходимо подтянуть гайки крепления головки блока динамометрическим ключом, соблюдая правила подтягивания. При нарушении уплотнения гильз цилиндров заменяют уплотнительные кольца или прокладки. Блоки цилиндров, имеющие трещины, как правило, выбраковываются, а иногда подвергаются ремонту.

Наличие в масле топлива можно определить простейшими физико-химическими анализами пробы масла. При попадании топлива в масло необходимо уточнить, каким путем это происходит. В неработающем цилиндре топливо стекает по стенкам в картер. Неработающий цилиндр можно выявить способом последовательного отключения цилиндров. Если топливо попадает в систему смазки дизельного двигателя, необходимо снять крышки клапанных коробок и тщательно проверить места присоединения топливопроводов к форсункам. Затем пустить двигатель и дать ему поработать 3—4 мин. при 1700—1900 об/мин. Место пропуска топлива определяется по каплям топлива, которые появляются в соединениях топливопроводов. Если топливо не просачивается, но масло разжижается, необходимо снять форсунки и проверить их герметичность при помощи прибора.

В карбюраторном двигателе топливо может попадать в картер из-за разрыва диафрагмы топливного насоса. Обычно это сопровождается перебоями подачи топлива в карбюратор, поэтому по совокупности этих признаков неисправность нетрудно выявить.

Утечка масла через неплотности соединения трубопроводов, сальники, прокладки устраняется подтягиванием соединений на резьбе, заменой сальников или прокладок и других изношенных деталей.

Если в системе смазки при наличии масла и исправном указателе вообще отсутствует давление масла, двигатель необходимо немедленно остановить. Наиболее вероятной причиной резкого падения давления может быть повреждение масляной магистрали или привода масляного насоса. После выяснения причины неисправности производится соответствующий ремонт.

Удобный подбор и большой ассортимент: запчасти для спецтехники, гидравлика, буровые установки, гидромолоты.

‹ Уход за автомобилем в процессе эксплуатации Вверх

Что может вызвать проблемы со смазкой двигателя?

В большинстве случаев проблемы со смазкой двигателя автомобиля вызваны неправильным техническим обслуживанием. К сожалению, водители часто пренебрегают датой замены масла или выбирают более дешевые продукты, которые не соответствуют рекомендациям производителя.

Поэтому важно подчеркнуть важность использования качественного смазочного масла и соблюдать рекомендуемые периоды замены. Объяснение работы двигателя и характеристик смазочного масла — отличный способ сделать это

В дополнение к неправильному техническому обслуживанию, другие распространенные причины, связанные с проблемами смазки двигателя:

Ошибки проектирования или спецификации;
Ошибки изготовления и сборки;
Неправильная эксплуатация.

19.«Выход на вход».

Суть метода: Если изделие/система имеет выход (множество выходов) и имеет вход (множество входов) и вход/выход могут работать в дуплексном режиме, то возможна проверка системы,в которой сигнал с выхода через внешние связи подается на вход. Анализируется наличие/отсутствие сигнала, его качество и по результатам дается оценка о работоспособности соответствующих цепей.
