Как заменить габариты в ниссан тиида хэтчбек?

Выбор и замена лампы ближнего света и другой оптики на nissan (tiida и других моделях)

1. Комплект лампочек для головных блок-фар с цоколем W5W и мощностью 5 (Вт)
2. Комплект лампочек для задних блок-фар с цоколем W5W и мощностью 5 (Вт)
3. Медицинские перчатки (для работы с новыми лампочками)
4. Плоская отвертка (чтобы поддевать заглушки на задних блок-фарах)
5. Накидной ключ на 10 (для вывинчивания гаек на задних блок-фарах)

Предохранители и реле Nissan Tiida Сегодня выдался ясный денёк и относительно не холодно, потому решил сделать то, до чего давно не доходили руки — поменять перегоревшие лампы в стоп-сигналах основных фар и до кучи установить купленные на днях лампы основного света.

Ближний свет Ниссан Тиида. Замена лампы птф Ниссан Тиида

Замена лампы ближнего света на Nissan Tiida не требует больших усилий.

Кладем руку на заднюю крышку фары и вытаскиваем колодку с проводами.

Следующим шагом будет снятие резиновой крышки. Крутить не нужно, просто за край потяните.

Снимаем кронштейны, удерживающие лампочку в патроне. Вытаскиваем лампочку и заменяем на новую.

Лампа Nissan Tiida используется с цоколем H-4.

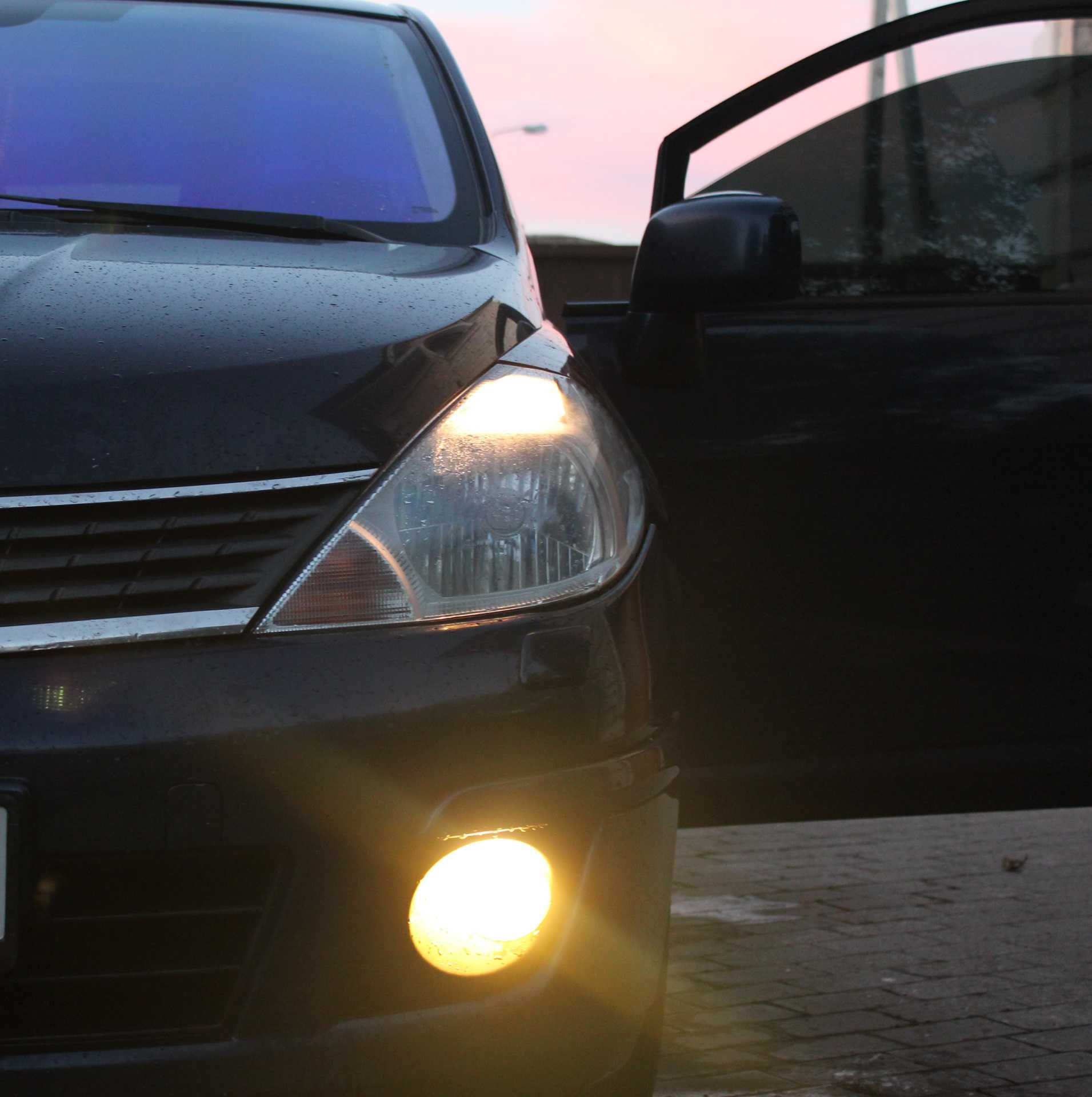

Как поменять лампочку противотуманки в Тиида

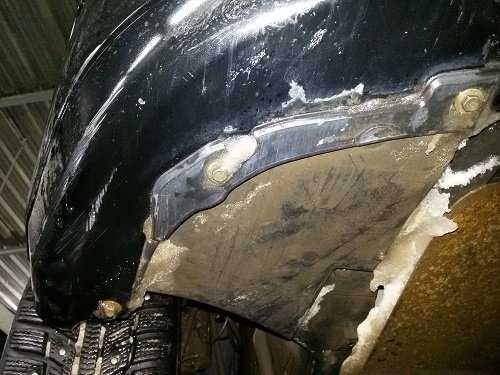

Без подъема автомобиля поменять лампочку будет довольно сложно. Все придется делать лежа и вслепую.

Откручиваем крепление багажника к бамперу .

Складываем пыльник, просовываем руку под бампер и, повернув лампочку на пол-оборота, вытаскиваем.

на перевернутой лампочке удобнее снимать клемму. Вставляем новую лампочку в ПТФ и скрепляем колодку проводами.

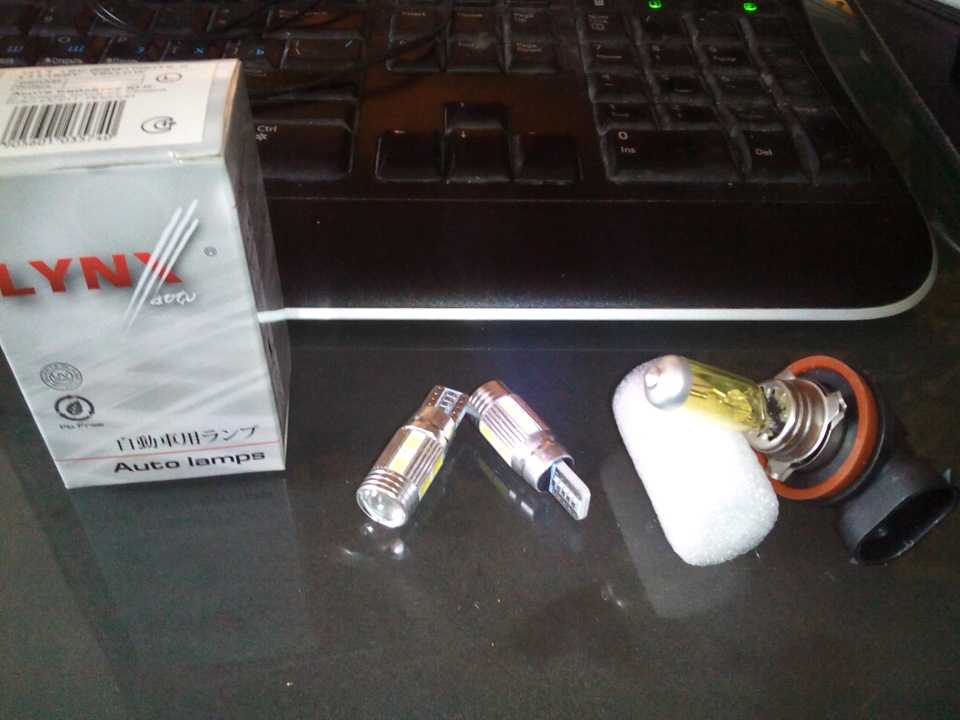

Противотуманные фары Nissan Tinda используются с цоколем H-8.

Устанавливаем пыльник на место и пристегиваем. На этом замену лампы ПТФ в жесть можно считать завершенной.

Спасибо за внимание! Свет тебе дорогой

Ниссан тиида как поменять лампочку ближнего света на

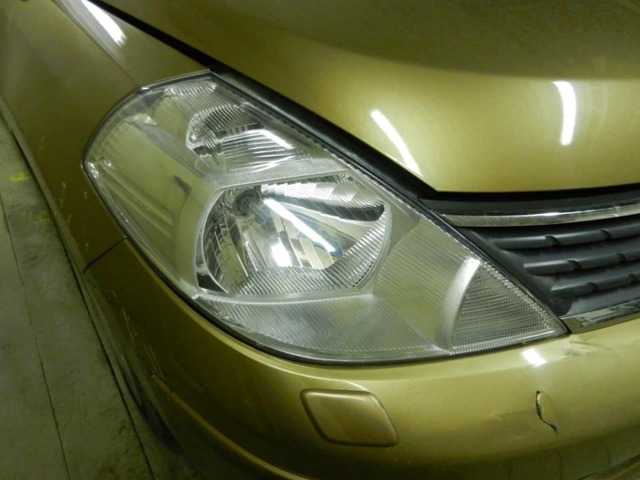

У Nissan Tiida первого поколения, выпускаемого с 2004 по 2014 год в ближний свет устанавливались лампы h5 12v/60/55w. Следующее поколение модели комплектуется уже линзованной оптикой и другими лампами ближнего света. Процесс замены не сложен, с ним может справиться даже начинающий автолюбитель, следуйте нашей инструкции и проблем при замене ламп у вас не возникнет.

Какую лампу выбрать

Итак, мы уже выяснили выше, что в ближнем/дальнем свете устанавливается лампа h5. Для замены можно выбрать обычные стандартные лампы, с увеличенной яркостью или увеличенным сроком службы, которые устанавливается с завода.

1. PHILIPS h5-12-60/55 +30% Vision P-12342PR от 140 руб Германия
2. OSRAM h5-12-60/55 64193 от 140 руб Германия
3. NARVA h5-12-60/55 48881C1 от 100 руб Германия
4. BOSCH h5-12-60/55 Pure Light 1987302041 от 130 руб Германия
5. KOITO h5-12-60/55 Вт 0456E от 220 руб Япония
6. General Electric h5-12-60/55 50440U от 120 руб Венгрия
7. AYWIparts h5-12-60/55 AW1910002 от 90 руб Корея
8. MTF h5-12-60/55 +30% Standard Long Life x4 HS1204 от 150 руб Корея

Это стандартные лампы, которые можно купить в любом автомобильном магазине. Лампы стандартной мощности и такого же светового потока

Если нужны лампы поярче, тогда следует обратить внимание на лампы с увеличенной яркостью +100 +150% света при той же мощности

1. OSRAM h5-12-60/55 +130% NIGHT BREAKER LASER набор от 1300 руб Германия
2. PHILIPS h5-12-60/55 +130% X-TREME VISION 3700К набор 12342XV+S2 от 1000 руб Германия
3. ДиаЛУЧ h5-12- 60/55 +90% Megalight Ultra PRIME набор 12604 PRMU от 600 руб Корея
4. AVS h5-12-60/55 +110% 3700К Sirius Night Way набор A78949S от 500 руб Китай
5. BOSCH h5-12-60/55 +90% 1987301074 набор от 900 руб Германия

Указанные выше лампы, отличаются отличными световыми характеристиками по сравнению со стандартными лампами, однако при высокой яркости, данные лампы имеют более короткий срок службы из-за особенности конструкции лампы.

Инструкция по замене ламп

Итак, чтобы вытащить лампу из цоколя сначала снимаем пластиковую колодку с лампы и снимаем резиновый пыльник.

Теперь аккуратно отжимаем усы крепления лампы, опускаем их вниз и вытаскиваем старую лампу.

При установке новой лампы, трогать ее за колбу нельзя, иначе такая лампа долго служить не будет.

Установив новую лампу, сначала одеваем резиновый пыльник, а потом колодку на лампу.

Проверяем результат, если после замены лампы она не загорелась, возможно перегорел предохранитель на этой фаре. У Ниссан Тиида на каждую фару идет свой предохранитель.

Предохранитель ближнего света Nissan Tiida

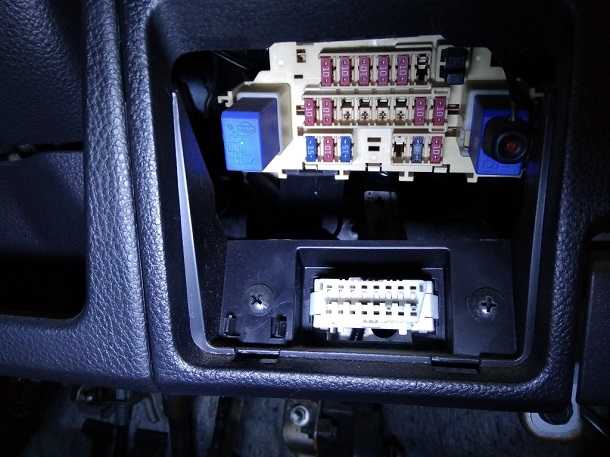

Предохранители, отвечающие за ближний/дальний свет находятся в монтажном блоке расположенном под капотом. У каждой фары свой предохранитель. На схеме это 10 и 12 номера. Тип используемого предохранителя — флажковый, мощность 15 А.

Данная инструкция написана специально для сайта http://1remontauto.ru.

Меняем лампочки

Поворачиваем против часовой стрелки и вытаскиваем патрон лампы заднего указателя поворота.

Нажав на лампу, поворачиваем её против часовой стрелки и вынимаем из патрона. Новую лампу ставим в порядке, обратном снятию.

Лампа стоп-сигнала и габаритного огня.

Поворачиваем против часовой стрелки и вытаскиваем патрон из отражателя заднего фонаря.

Нажав на лампу, поворачиваем её против часовой стрелки и вынимаем её из патрона. Новую лампу ставим в порядке, обратном снятию.

Лампа заднего противотуманного света

Поворачиваем против часовой стрелки и вытаскиваем патрон из заднего фонаря.

Нажав на лампу, поворачиваем её против часовой стрелки и вынимаем её из патрона. Новую лампу ставим в порядке, обратном снятию.

Аналогично меняем лампу света заднего хода в правом фонаре.

Лампа стоп-сигнала/габаритного огня P21/5W:

Сегодня мы расскажем и покажем как своими руками произвести замену ламп в задних фонарях на автомобиле Ниссан Тиида (Nissan Tiida). Просмотрев нашу фото и видео инструкцию вы самостоятельно сможете заменить лампочки стоп-сигнала и габаритного огня.

Перед тем как начать работу необходимо выдернуть ключ из замка зажигания. Начнём с того что лампа стоп-сигнала и габаритного огня совмещены в одной лампочки (на своей Тииде я обнаружил Phillips 5/21 Вт. Задний фонарь крепится на двух гайках, которые спрятаны под заглушками. Для снятия заглушек подойдёт обычная плоская отвёртка.

Внутри прячутся гайки, которые необходимо открутить:

После их откручивания задние фары можно снимать. Фонарь необходимо тянуть на себя в горизонтальной плоскости. Сняв фонарь на фото вы можете увидеть расположение всех лампочек. Слева на право, перед нами габарит/стоп сигнал, поворотник, задний ход:

Вытаскиваем перегоревшие лампочки, на их место вставляем новые. Сборку проводим в обратном порядке. Как видите ничего сложного нет, с задачей справится даже авто-леди.

Видео замена

Резервное видео как заменить

Снятие заднего фонаря (стопаря) Tiida

Nissan Tiida (Ниссан Тиида): Замена ламп задних габаритных огней (фонаря)

замена лампы стоп сигнала на ниссан тиида

Как снять задний фонарь Nissan Teana. Кузовной ремонт.

Замена лампы габаритного света в фаре Ниссан Тиида

Замена лампы подсветки номера Ниссан Тиида седан

Nissan Tiida (Ниссан Тиида): Замена ламп задних габаритных огней English SUBS

Замена ламп в габаритах Ниссан Тиида кузов C13 С13 2015 года

How to replace Nissan Tiida Versa Tail Light Bulb

Nissan Tiida ремонт

Рекомендации по замене предохранителей, реле или плавких вставок в блоках Ниссан Тиида

При планировании работ по замене предохранителей, плавких вставок или реле необходимо:

• убедиться, что электропотребитель вызвавший перегорание предохранителя или плавкой вставки исправен;
• также убедиться, что выключатель зажигания и центральный выключатель освещения находится в положении “OFF” (Выключено);
• свериться со схемой которая нанесена на крышку блока;
• при замене предохранителя нужно использовать только тот тип предохранителя реле или плавкой вставки, который рекомендован заводом изготовителем и руководстве по эксплуатации;
• убедиться, что номинальный ток заменяемой плавкой вставки или предохранителя не больше и не меньше оригинальной;
• если замененный предохранитель перегорел снова, то нужно выяснить нет ли короткого замыкания или обратиться на станцию техобслуживания.

Как заменить габариты в Ниссан Тиида хэтчбек?

Мнемоника Nissan Tiida является тем редким случаем, когда все элементы освещения взаимно дополняют друг друга. В частности, очень удачной вышла комбинация габариты Ниссан Тиида хэтчбек + ближний/дальний свет. Габариты дают ощутимую прибавку к яркости и площади освещения дороги.

Владельцы Nissan Tiida периодически сталкиваются с перебоями в работе габаритного света. Не зная, что к чему в фарах японского авто, отремонтировать мнемонику достаточно сложно. Но если пользоваться приведенной в обзоре инструкцией, то замена ламп Ниссан Тиида не отнимет много времени и сил.

Распространенные проблемы в работе габаритов

1. Источники света перегорают
2. Лампы начинают мутнеть, придавая освещению характерный невнятный окрас

На производстве встречаются случаи, когда при конвейерной сборке используются лампочки «Маде ин Китай». Например, лампочки габаритов Voltega. Вот они чаще всего и являются проблемными. Если говорить за габариты Ниссан Тиида хэтчбек от немецкой компании OSRAM или нидерландской Philips, то эти источники света являются практически неубиваемыми.

Что потребуется для ремонта?

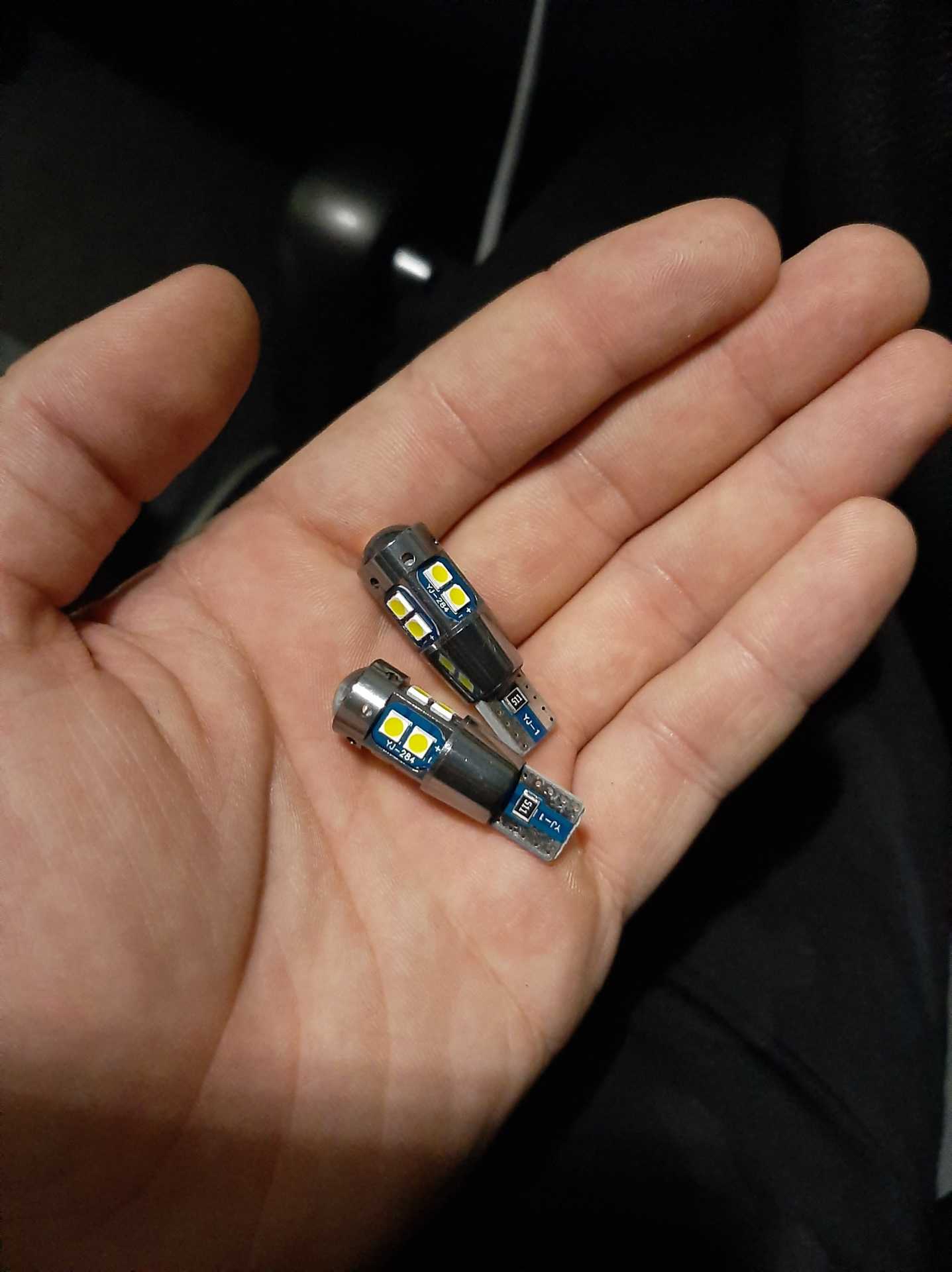

1. Комплект лампочек для головных блок-фар с цоколем W5W и мощностью 5 (Вт)
2. Комплект лампочек для задних блок-фар с цоколем W5W и мощностью 5 (Вт)
3. Медицинские перчатки (для работы с новыми лампочками)
4. Плоская отвертка (чтобы поддевать заглушки на задних блок-фарах)
5. Накидной ключ на 10 (для вывинчивания гаек на задних блок-фарах)

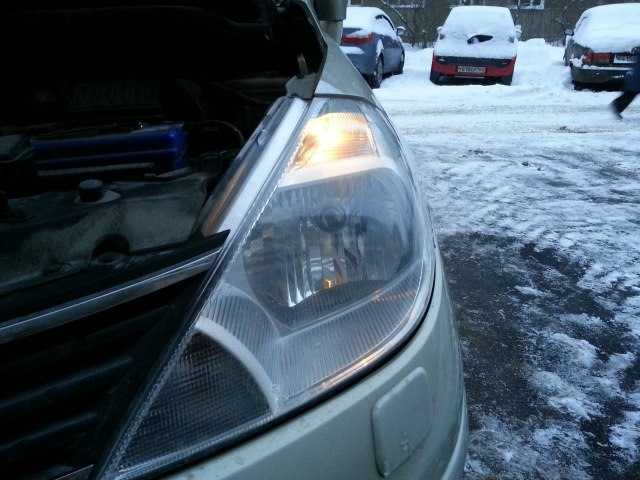

Замена передних габаритов

• Останавливаем машину, открываем капот и откидываем провода с АКБ
• Просовывает руку в отсек габаритного огня. Место там катастрофически мало, повезет, если руки мастера будут утонченными

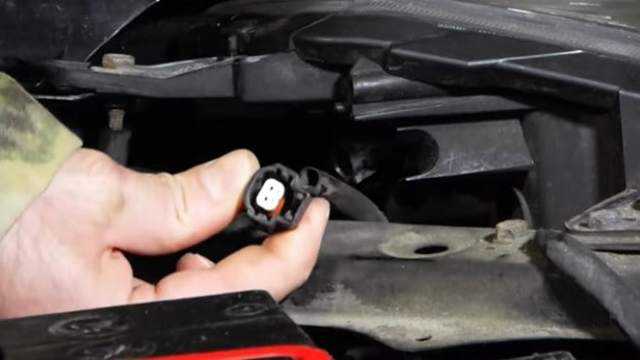

Снимаем проводную колодку (выдергиваем)

Проворачиваем патрон против часовой стрелки (на четверть оборота) и достаем узел габаритной подсветки.

Собираем узел габаритной подсветки в обратном порядке

Крайне желательно провести смену лампочки и на противоположной стороне. Это если ремонт проводится в гараже. в полевых условиях, конечно, проводится замена ламп Ниссан Тиида только с перегоревшим источником освещения.

Ознакомьтесь с видео, где расположена лампочка и как ее менять:

Замена задних габаритов

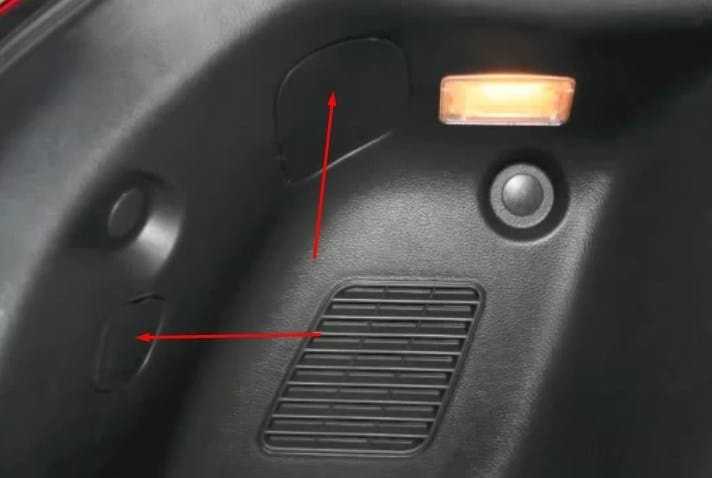

Открываем заглушки (как на фото)

Вывинчиваем крепеж (2 гайки) + Снимаем проводную колодку

• Достаем блок-фару (тянем ее горизонтально на себя, со стороны улицы)
• Вынимаем изношенную лампочку и ставим на ее место новую. Если считать слева направо, то первая лампочка – это наш габарит (для левой блок-фары).

Проводим сборку блок-фары в обратном порядке

Специалисты рекомендуют менять габариты в Ниссан Тиида хэтчбек сразу и на противоположной стороне.

Замена передних габаритов

• Останавливаем машину, открываем капот и откидываем провода с АКБ
• Просовывает руку в отсек габаритного огня. Место там катастрофически мало, повезет, если руки мастера будут утонченными

Снимаем проводную колодку (выдергиваем)

Проворачиваем патрон против часовой стрелки (на четверть оборота) и достаем узел габаритной подсветки.

Собираем узел габаритной подсветки в обратном порядке

Крайне желательно провести смену лампочки и на противоположной стороне. Это если ремонт проводится в гараже. в полевых условиях, конечно, проводится замена ламп Ниссан Тиида только с перегоревшим источником освещения.

Ознакомьтесь с видео, где расположена лампочка и как ее менять:

Пошаговая замена лампы стоп сигнала и габаритов на Nissan TIIDA

Открываем багажник и плоской отверткой подковыриваем заглушку.

Под заглушкой расположено два винта и разъем питания. Откручиваем винти и отключаем питание.

Для снятия фары потяните ее в горизонтальной плоскости на себя.

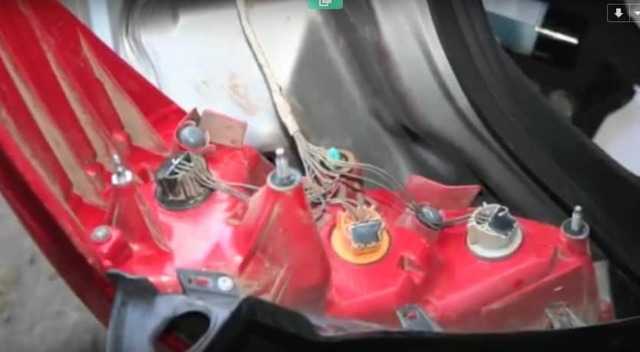

Расположение лампы габаритов/стоп сигнала отмечено на фото ниже.

Вынимаем плафон и меняем лампу на новую.

При данной разборке вы можете поменять лампы указателя поворотов и заднего хода.

Сборка производиться в обратном порядке.

В ходе обратной сборки может возникнуть вопрос как установить фару? Нужно попасть тремя наконечниками на фаре в пазы.

С другой стороны авто лампа меняется аналогично.

Лампы в заднем комбинированном фонаре

Примечание: Ниже описана замена ламп(ы) в правом комбинированном фонаре. Замена ламп(ы) в левом комбинированном фонаре выполняется аналогичным образом.

1. Определяем перегоревшую лампу. Затем выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания.

2. Открываем дверь багажного отделения.

3. Плоской отверткой аккуратно поддеваем и затем снимаем нижнюю пластиковую крышку с обивки багажного отделения.

4. Ключом с головкой на 10 отворачиваем нижнюю гайку крепления заднего комбинированного фонаря.

5. Таким же образом снимаем верхнюю пластиковую крышку.

6. Снимаем с верхней гайки держатель электрического разъема.

7. Затем ключом на 10 отворачиваем верхнюю гайку крепления заднего комбинированного фонаря.

8. После того, как отвернули гайки крепления, тянем фонарь в сторону задней части автомобиля, тем самым сдергивая его с двух боковых направляющих.

Примечание: — При необходимости можно воспользоваться специальным съемником для панелей либо любым другим подходящим инструментом

— Соблюдайте осторожность, чтобы не повредить инструментом лакокрасочное покрытие кузова автомобиля или поверхность фонаря

9. Отводим задний фонарь в сторону, чтобы получить доступ к лампам.

Распространенные проблемы в работе габаритов

На производстве встречаются случаи, когда при конвейерной сборке используются лампочки «Маде ин Китай».

Например, лампочки габаритов Voltega. Вот они чаще всего и являются проблемными. Если говорить за габариты Ниссан Тиида хэтчбек от немецкой компании OSRAM или нидерландской Philips, то эти источники света являются практически неубиваемыми.

Материал по теме: Самостоятельная замена салонного фильтра на Лада Калина/Калина 2

Что потребуется для ремонта?

1. Комплект лампочек для головных блок-фар с цоколем W5W и мощностью 5 (Вт)
2. Комплект лампочек для задних блок-фар с цоколем W5W и мощностью 5 (Вт)
3. Медицинские перчатки (для работы с новыми лампочками)
4. Плоская отвертка (чтобы поддевать заглушки на задних блок-фарах)
5. Накидной ключ на 10 (для вывинчивания гаек на задних блок-фарах)

Если проводится замена ламп Ниссан Тиида, специалисты рекомендуют использовать источники света производства OSRAM или Philips.

Замена передних габаритов

• Останавливаем машину, открываем капот и откидываем провода с АКБ
• Просовывает руку в отсек габаритного огня. Место там катастрофически мало, повезет, если руки мастера будут утонченными

Снимаем проводную колодку (выдергиваем)

Проворачиваем патрон против часовой стрелки (на четверть оборота) и достаем узел габаритной подсветки.

Стоит обратить внимание, что габариты Ниссан Тиида хэтчбек представлены чаще всего достаточно мощным светодиодным источником света. Многие владельцы Nissan Tiida стараются поменьше использовать ближнее освещение, заменяя его по возможности одной только габаритной подсветкой (на светодиодах). Вынимаем лампочку и ставим на ее место новую

Вынимаем лампочку и ставим на ее место новую

Собираем узел габаритной подсветки в обратном порядке

Крайне желательно провести смену лампочки и на противоположной стороне. Это если ремонт проводится в гараже. в полевых условиях, конечно, проводится замена ламп Ниссан Тиида только с перегоревшим источником освещения.

Ознакомьтесь с видео, где расположена лампочка и как ее менять:

Материал по теме: Как заменить охлаждающую жидкость (антифриз или тосол) на Ладе Калине

Замена задних габаритов

Вывинчиваем крепеж (2 гайки) + Снимаем проводную колодку

• Достаем блок-фару (тянем ее горизонтально на себя, со стороны улицы)
• Вынимаем изношенную лампочку и ставим на ее место новую. Если считать слева направо, то первая лампочка – это наш габарит (для левой блок-фары).

Проводим сборку блок-фары в обратном порядке

Специалисты рекомендуют менять габариты в Ниссан Тиида хэтчбек сразу и на противоположной стороне.

Кстати, вот видео-обзор, как самостоятельно сменить задние габариты:

Под капотом

В моторном отсеке рядом с аккумуляторной батареей расположены 2 блока с предохранителями и реле, один дополнительный блок реле и на плюсовой клемме аккумулятора находятся плавкие вставки высокой мощности.

p, blockquote 15,0,0,0,0 —>

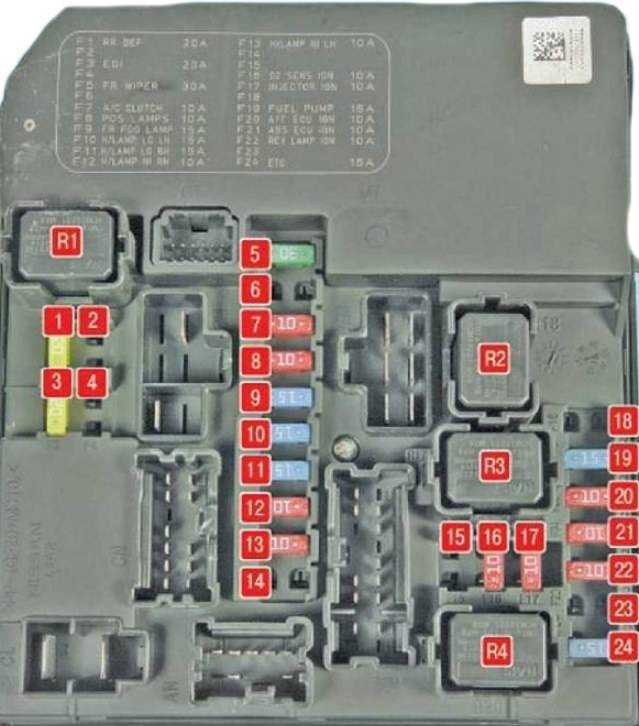

Монтажный блок

Вариант 1

Схема

p, blockquote 16,1,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Расшифровка

p, blockquote 18,0,0,0,0 —>

1	20А Обогрев стекла двери задка
2	Резерв
3	20А Блок управлением двигателем
4	Резерв
5	30А Стеклоомыватель ветрового окна
6	Резерв
7	10А Электромагнитная муфта компрессора кондиционера
8	10А Лампы освещения номерного знака
9	15А Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении)
10	15А Лампа ближнего света левой блок-фары
11	15А Лампа ближнего света правой блок-фары
12	10А Лампа дальнего света правой блок-фары
13	10А Лампа дальнего света левой блок-фары
14	Резерв
15	Резерв
16	10А Датчики концентрации кислорода в отработавших газах
17	10 Система впрыска
18	Резерв
19	15А Топливный модуль
20	10А Датчик АКПП
21	10А ABS
22	10А Выключатель света заднего хода
23	Резерв
24	15А Дополнительное оборудование
R1	Реле обогрева заднего окна
R2	Реле вентилятора системы охлаждения
R3	Реле вентилятора системы охлаждения
R4	Реле системы зажигания

Вариант 2

p, blockquote 19,0,0,0,0 —>

Схема

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Описание

p, blockquote 22,0,0,0,0 —>

• 43 (10А) Передняя фара дальнего света правая
• 44 (10А) Передняя фара дальнего света левая
• 45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
• 46 (10А) Освещение парковки, Подсветка переключателей под. сидений, открытия дверей
• 48 (20А) Мотор стеклоочистителя лобового стекла
• 49 (15А) Передняя фара ближнего света левая
• 50 (15А) Передняя фара ближнего света правая
• 51 (10А) Компрессор кондиционера
• 55 (15А) Обогреватель заднего стекла
• 56 (15А) Обогреватель заднего стекла
• 57 (15А) Бензонасос (CH)
• 58 (10А) Питание систем автоматической трансмиссии (AT)
• 59 (10А) Блок управления ABS
• 60 (10А) Дополнительная электрика
• 61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
• 62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM , клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
• 63 (10А) Кислородные датчики
• 64 (10А) Катушки инжекторов, система впрыска
• 65 (20А) Передние противотуманные фары
• R1 — Реле обогрева заднего стекла
• R2 — Главное реле блока управления двигателем
• R3 — Реле ближний свет фар
• R4 — Реле дальнего света
• R5 — Реле стартера
• R6 — Реле вентилятора 2 системы охлаждения двигателя
• R7 — Реле вентилятора 1 системы охлаждения двигателя
• R8 — Реле вентилятора 3 системы охлаждения двигателя
• R9 — Реле зажигания

Дополнительный блок предохранителей

Фото — схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,1,0 —>

Назначение

p, blockquote 25,0,0,0,0 —>

1	10A Иммобилизатор
2	10A Обогрев сидений
3	10A Генератор
4	10A Звуковой сигнал
5	60/30/30A Блок управления электро усилителем рулевого управления, стекло омыватегь фар, система ABS
6	50A Электропривод стекло подъемников
7	Резерв
8	15А Система впрыска дизельного двигателя
9	10А Дроссельный узел
10	15А Головное устройство аудиосистем
11	40/40/40А Система ABS. блок управления элек­тро оборудованием кузова, система зажигания
12	Резерв
R1	Реле звукового сигнала

Дополнительный блок реле

Находится с правой стороны. Возможно установить 2 реле, например стеклоочистителя и освещения в дневное время. В зависимости от комплектации они могут быть и пустые.

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Предохранители на клемме АКБ

Схема

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Обозначение

p, blockquote 30,0,0,0,0 —>

1. 120А Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS
2. 60А Блок управления двигателем, реле дроссельного узла, реле электро стеклоподъемников
3. 80А Лампы ближнего и дальнего света фар
4. 80А Иммобилизатор, обогрев сидений, генератор, звуковой сигнал
5. 100А Система ABS, блок управления электро оборудованием кузова, система зажигания, блок управления электро усилителем рулевого управления, стекло­омыватель фар

Электросхемы блоков предохранителей третьего поколения С13 отличаются от представленных. Они очень схожи со 2м поколением ниссан ноте.

p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>

Данный материал требует дополнения, поэтому мы будем рады, если Вы поделитесь своей информацией с описанием блоков в последнем поколении ниссан тиида.

Источник

Под капотом

В моторном отсеке рядом с аккумуляторной батареей расположены 2 блока с предохранителями и реле, один дополнительный блок реле и на плюсовой клемме аккумулятора находятся плавкие вставки высокой мощности.

Монтажный блок

Вариант 1

Схема

Расшифровка

1	20А Обогрев стекла двери задка
2	Резерв
3	20А Блок управлением двигателем
4	Резерв
5	30А Стеклоомыватель ветрового окна
6	Резерв
7	10А Электромагнитная муфта компрессора кондиционера
8	10А Лампы освещения номерного знака
9	15А Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении)
10	15А Лампа ближнего света левой блок-фары
11	15А Лампа ближнего света правой блок-фары
12	10А Лампа дальнего света правой блок-фары
13	10А Лампа дальнего света левой блок-фары
14	Резерв
15	Резерв
16	10А Датчики концентрации кислорода в отработавших газах
17	10 Система впрыска
18	Резерв
19	15А Топливный модуль
20	10А Датчик АКПП
21	10А ABS
22	10А Выключатель света заднего хода
23	Резерв
24	15А Дополнительное оборудование
R1	Реле обогрева заднего окна
R2	Реле вентилятора системы охлаждения
R3	Реле вентилятора системы охлаждения
R4	Реле системы зажигания

Вариант 2

Схема

Описание

• 43 (10А) Передняя фара дальнего света правая
• 44 (10А) Передняя фара дальнего света левая
• 45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
• 46 (10А) Освещение парковки, Подсветка переключателей под. сидений, открытия дверей
• 48 (20А) Мотор стеклоочистителя лобового стекла
• 49 (15А) Передняя фара ближнего света левая
• 50 (15А) Передняя фара ближнего света правая
• 51 (10А) Компрессор кондиционера
• 55 (15А) Обогреватель заднего стекла
• 56 (15А) Обогреватель заднего стекла
• 57 (15А) Бензонасос (CH)
• 58 (10А) Питание систем автоматической трансмиссии (AT)
• 59 (10А) Блок управления ABS
• 60 (10А) Дополнительная электрика
• 61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
• 62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM , клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
• 63 (10А) Кислородные датчики
• 64 (10А) Катушки инжекторов, система впрыска
• 65 (20А) Передние противотуманные фары
• R1 – Реле обогрева заднего стекла
• R2 – Главное реле блока управления двигателем
• R3 – Реле ближний свет фар
• R4 – Реле дальнего света
• R5 – Реле стартера
• R6 – Реле вентилятора 2 системы охлаждения двигателя
• R7 – Реле вентилятора 1 системы охлаждения двигателя
• R8 – Реле вентилятора 3 системы охлаждения двигателя
• R9 – Реле зажигания

Дополнительный блок предохранителей

Фото – схема

Назначение

1	10A Иммобилизатор
2	10A Обогрев сидений
3	10A Генератор
4	10A Звуковой сигнал
5	60/30/30A Блок управления электро усилителем рулевого управления, стекло омыватегь фар, система ABS
6	50A Электропривод стекло подъемников
7	Резерв
8	15А Система впрыска дизельного двигателя
9	10А Дроссельный узел
10	15А Головное устройство аудиосистем
11	40/40/40А Система ABS. блок управления элек­тро оборудованием кузова, система зажигания
12	Резерв
R1	Реле звукового сигнала

Дополнительный блок реле

Находится с правой стороны. Возможно установить 2 реле, например стеклоочистителя и освещения в дневное время. В зависимости от комплектации они могут быть и пустые.

Предохранители на клемме АКБ

Схема

Обозначение

1. 120А Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS
2. 60А Блок управления двигателем, реле дроссельного узла, реле электро стеклоподъемников
3. 80А Лампы ближнего и дальнего света фар
4. 80А Иммобилизатор, обогрев сидений, генератор, звуковой сигнал
5. 100А Система ABS, блок управления электро оборудованием кузова, система зажигания, блок управления электро усилителем рулевого управления, стекло­омыватель фар

Электросхемы блоков предохранителей третьего поколения С13 отличаются от представленных. Они очень схожи со .

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Данный материал требует дополнения, поэтому мы будем рады, если Вы поделитесь своей информацией с описанием блоков в последнем поколении ниссан тиида.

Схема предохранителей

Расположение мало менялось между выпуском первого поколения в 2005 (для японского рынка), 2007 (для отечественного) годами и сегодняшним днем. Основные различия касаются двух вариантов в салоне авто.

Схема первого варианта блока

Предохранитель	Мощность, А	Что защищает
1	10	Систему пассивной безопасности
2	10	Дополнительное оборудование в салоне
3	10	Комбинацию приборов
4	15	Насос омывателя стекол
5	10	Обогрев наружных зеркал
6	10	Электропривод зеркал, аудиосистему
7	10	Стоп-сигнал
8	10	Освещение внутри салона
9	10	ЭБУ кузова
10	—	Резервный
11	10	Лампу габаритов правой задней фары
12	10	Лампу габаритов левой задней фары
13	10	Комбинацию приборов
14	10	Дополнительное оборудование в салоне
15	15	Электродвигатель вентилятора охлаждения двигателя
16	10	Систему отопления, кондиционирования и вентиляции
17	15	Электродвигатель вентилятора охлаждения двигателя
18	—	Резервный
19	15	Прикуриватель и розетку подключения дополнительного оборудования
20	—	Резервный

Также на расшифровке схемы можно найти 5 реле:

• R1 — электровентилятора отопителя;
• R2 — дополнительного оборудования;
• R3 — резерва;
• R4 — обогрева наружных зеркал;
• R5 — иммобилизатора.

Второй вариант блока в салоне, появившийся после 2008 года, имеет иную схему.

Предохранитель	Мощность, А	Что защищает
1	10	Аудиосистему, моторы поворотных зеркал, питание NATS, привод Audio-Acc
2	10	Обогреватели зеркал
3	15	Мотор омывателей стекол
4	10	Главная панель
5	10	Электроборудование
6	10	Подушки безопасности
7	10	Электрооборудование
8	—	—
9	10	Салонный свет
10	—	—
11	—	—
12	10	Стоп-свет
13	10	Пассивный вход
14	10	Электрооборудование
15	15	Прикуриватель и розетку
16	10	Обогрев сидений
17	15	Розетка-консоль, замок багажника
18	15	Отопление и кондиционер
19	10	Кондиционер
20	15	Вентилятор отопления и кондиционера

Вплоть до появления нового поколения 2015-го, схемы блоков в подкапотном пространстве не претерпели никаких заметных изменений.

Предохранитель	Мощность, А	Что защищает
1	20	Обогрев стекла задней двери
2	—	Резервный
3	20	ЭБУ мотора
4	—	Резервный
5	30	Омыватель переднего стекла
6	—	Резервный
7	10	Электромагнитную муфту компрессора кондиционера
8	10	Лампы освещения номера авто
9	15	Предохранитель противотуманок
10	15	Левая ближняя блок-лампа
11	15	Ближняя правая блок-лампа
12	10	Дальняя правая блок-фара
13	10	Дальняя левая блок-лампа
14	—	Резервный
15	—	Резервный
16	10	Датчики концентрации кислорода в отработавших газах
17	10	Систему впрыска топлива
18	—	Резервный
19	15	Топливный модуль
20	10	Датчик АКПП
21	10	ABS
22	10	Выключатель заднего света
23	—	Резервный
24	15	Дополнительное оборудование

В первом блоке присутствуют 4 реле:

1. R1 — обогрева заднего стекла;
2. R2 — охладительного вентилятора;
3. R3 — охладительного вентилятора;
4. R4 — зажигания.

Предохранитель прикуривателя: где находится

Плавкий элемент, отвечающий за защиту розетки расположился в основном блоке. В его первом варианте он имеет номер 19 и мощность 15 Ампер, а во втором — 15 и 17.

Предохранитель и реле печки

Один из самых часто перегорающих элементов — реле моторчика печки часто коротит из-за слишком большого потребления тока. Замена вставки и реле не составит большого труда, главное помнить их местоположение. У предохранителя — это номера 16 и 20 в главном блоке первого или второго типов. Реле стоит искать в основном блоке R1 или во втором под капотом.

Бензонасос

Элемент, отвечающий за защиту топливного насоса, расположился под номером 57 с мощностью 15 А во втором блоке моторного отсека.

Расположились в главном моторном блоке первого варианта под номерами 11 и 12.

Стоп сигнал

Установлен в блоке салона, как первого, так и второго вариантов. Если в первом случае — №7, то во втором — №12. Мощность обоих — 10 Ампер. Это один из самых недорогих артикулов, если потребуется замена в случае поломки.

№ 16 расположен в основном блоке салона авто первого варианта сборки и имеет мощность 10 А.

Блок предохранителей салона

Впервые Tiida С11 (Ниссан Латио) с правым рулем увидел свет в 2004 г, а леворульный вариант начал поставляться в Россию с конца 2006-го. Расположение баранки повлияло на местонахождение основного блока предохранителей внутри: у праворулек его поместили слева от водителя, а у леворулек — справа. В обоих случаях его крышку хорошо видно именно со стороны водителя.

В 2010-ом первое поколение Ц11 пережило рестайлинг, который российский рынок увидел уже в 2011 г. Изменения по блокам пришли лишь с новым поколением, выпущенном на японский рынок в 2012-ом и 2013-ом на западные рынки. Именно тогда появился второй вариант блока в салоне.

Furukawa Battery

Полное наименование АКБ — Furukawa Battery FB 7000 60B24L. Обладает характеристиками следующего типа:

• ёмкость — 48 А/ч;
• пусковой ток — 470 А;
• полярность — индекс L, нулевая или обратная;
• напряжение — 12 В;
• габариты — 238х129х225 мм.

Такой аккумулятор сейчас можно приобрести за 3500 тысячи рублей. Штатное посадочное место в Тииде (зависит от сборки, арабские и японские версии имеют менее объёмную площадку под АКБ) позволяет установить данную батарею спокойно. Сюда влезут изделия длиной и до 245 мм, а шириной — 175 мм.

АКБ фирмы Furukawa хорошо запускают двигатель, уверенно держат заряд. В холодные дни даже после 7 дней стояния, легко вращают стартер. Если морозы ниже 20° по Цельсию, за неделю простоя просадка заряда батареи составляет не более 0,7 вольта. Речь, конечно, о новом аккумуляторе. Со временем его потенциал заметно снижается.
