Вплотную о зазорах, или как отрегулировать клапана

Регулировка клапанов рейкой — бортжурнал Лада 2107 i 2006 года на DRIVE2

После замены маслосъемных колпачков орегулировал клапана щупом (якобы 0,15 но новодел, хз сколько там на самом деле).

Так как все снималось, и сбилось с насиженных мест, через 100 км провел повторную регулировку и не зря (в некоторых клапанах щуп проскакивал как… короче легко, встречался зазор более 0,20).

Регулировал рейкой с индикатором.

Понабилось:

Автомобиль ВАЗ классика — 1 шт.Рейка с индикатором — 1 шт.Ключи 17 и 13 — итого 2 шт.Ключ-трубка 10 для снятия клапанной крышки — 1 шт.

Отвертки шилицевая и крестовая — итого 2 шт.

Берем автомобиль

Снимаем лишнее, чтоб снять крышку клапанов

Снимаем крышку

Устанавливаем рейку

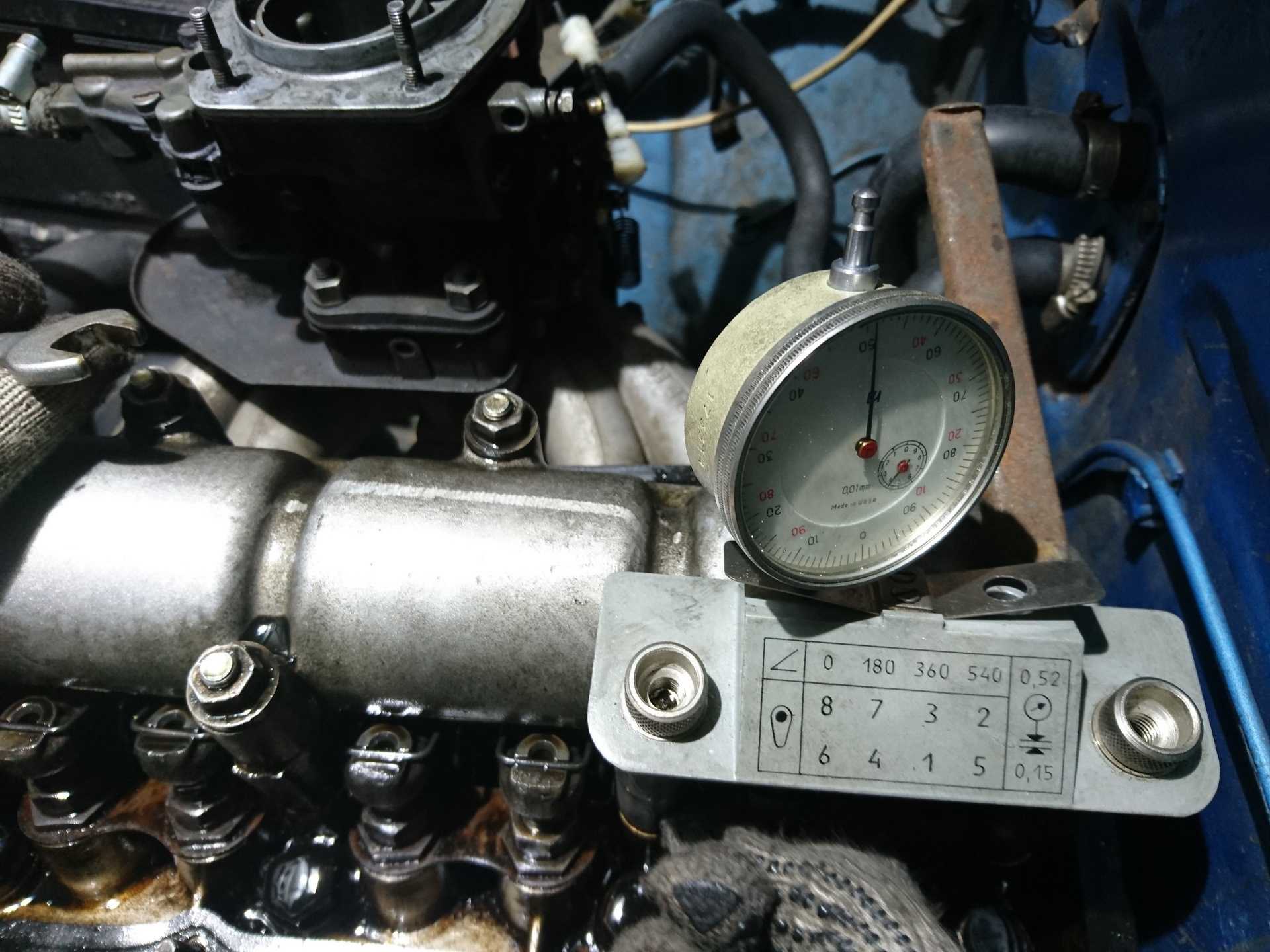

Устанавливаем индикатор

Выставляем коленвал и распредвал по меткам

На индикаторе стрелка занимает произвольное положение, вращая шкалу выставляем 0 на стрелку и поднимаем рокер (есть специальная лопатка но я использую отвертку).

Смотрим показания, должно быть 52 деления (в зависимости от температуры, есть таблица значений).Если больше/меньше, то ставим 0 на то место, которое заняла стрелка при поднятии рокера, и после того как отпустили рокер, будет видно, на сколько регулировать.Отпускаем контргайку и регулируем, когда подвели к 52 (или как там у вас) контрим (потренеровавшись поймете как это делать, чтоб стрелка оставалась на нужном значении, ну это как с щупом но проще).Проверяем подняв рокер, стрелка должна выйти на 0, и так все 8 клапанов.

Я проворачиваю кв на 4 передаче за колесо, так как ключа для этого дела нет, да и нифига не удобно им на инжекторе)

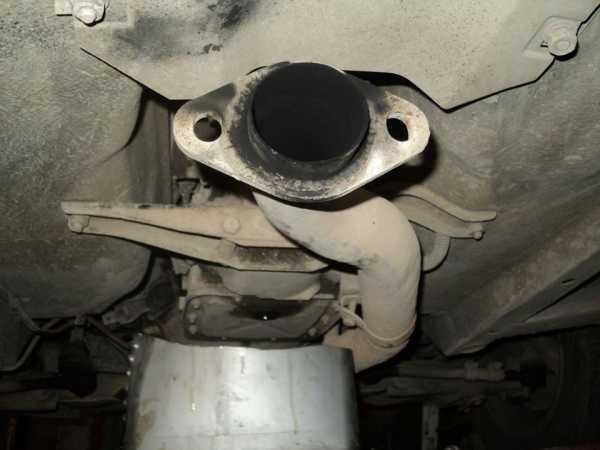

Ну и поменял прогоревшее металлографитовое кольцо (уже другой продавец крупного магазина з/ч для Ваз, не знает, что на евро 2 идет кольцо от 2110).Теперь слышно прогаревший глушитель)

Для чего нужна регулировка клапанов

Если внимательно рассмотреть систему клапанов «шестерки», ее исполнение условно можно сравнить со схемой коромысла. Вращаясь, распредвал нажимает своим кулачком на одну сторону коромысла, поднимает его, второй же край, находящийся на верхней части клапана, опускает коромысло, при этом открываются пути для впрыска топливной смеси либо для удаления газов.

Между рассматриваемыми деталями необходимо обеспечить определенный зазор. Открывание клапана происходит на показатель, обеспечивающий корректное функционирование мотора.

При слишком малом зазоре происходит неполное закрывание клапанов, что становится причиной уменьшения мощности мотора, влечет за собой чрезмерный расход топлива и выход из строя самих клапанов. Кроме того, по причине несоответствия зазоров нормативным показателям увеличивается шумообразование двигателя, деформируются штоки, соответственно зазор недозакрывания самого клапана увеличивается еще больше.

Сгорающее в моторе топливо приводит к нагреву всех его деталей, включая механизм газораспределения. По причине нагрева уменьшаются и рассмотренные выше зазоры клапанов. По замыслу разработчиков показатель температурных зазоров для мотора ВАЗ 2106 должен иметь значение 0,15 мм.

В исходном не разогретом состоянии зазоры между деталями в механизме газораспределения увеличены максимально, поэтому при пуске мотора и еще на протяжении несколько последующих секунд слышится шум от ударов коромысел и штоков. По мере нагрева двигателя шум уменьшается.

Процесс регулировки

Открыв капот, первым делом стоит выкрутить свечи: вращать коленчатый вал будет гораздо удобнее. Также демонтируется все, что помешает снятию клапанной крышки: кронштейн тросика газа, патрубки вентиляции картера.

Далее снимаем саму клапанную крышку, открутив две фасонные гайки по краям. Отделять крышку лучше аккуратнее, чтобы не повредить прокладку и уплотнения шпилек.

В восьмиклапаннике ВАЗ 2110 два кулачка открыты, и иллюстрировать работу проще на втором цилиндре. Однако постели распредвалов не будут мешать и на остальных цилиндрах.

При работе рядной четверки каждые два цилиндра работают в противофазе – когда в верхней мертвой точке (ВМТ) первого цилиндра кончается такт сжатия, то в четвертом поршень также находится в верхней точке, но в конце такта выпуска. Аналогично и во втором-четвертом, но с разницей на пол-оборота коленчатого вала. Для нас же это значит, что мы за один раз измерим зазор в двух клапанах:

Градусы поворота коленвала	Выпускной клапан	Впускной клапан
40-50	1	3
220-230	5	2
400-410	8	6
580-590	4	7

Номера кулачков, под которыми измеряется зазор, указаны считая от шкива распредвала.

Для начала работы устанавливаем шкив распредвала по меткам (выступ на шкиве напротив выступа на кожухе). Шкив вращаем по часовой стрелке накидным ключом или головкой с трещоткой.

В момент совпадения меток 1 и 4 цилиндры выставляются в верхней мертвой точке. Однако у любого реально существующего двигателя фазы впуска и выпуска не только шире одного такта (90 градусов по коленвалу или 180 по распредвалу), но и смещены относительно мертвых точек. Поэтому в вышеприведенной таблице и указаны точки, когда кулачки встают на толкателях строго затылками. Можно было бы измерять зазор и без такой точности – затылок кулачка имеет форму дуги, центр которой совпадает с осью вращения распредвала, но никто не застрахован от неравномерно изношенного или изначально неточно обработанного распредвала.

Для отсчета углов удобно использовать зубцы шкива: 3 зуба по распредвалу приблизительно равны 50 градусам по коленвалу.

Выставив распредвал, измеряем щупами зазоры в паре клапанов: в первом случае под первым и третьим кулачками. Начиная от щупа толщиной 0,2 мм, перебираем пластины из набора, пока очередная не начнет входить в зазор без ощутимого усилия, но с едва ощутимым натягом. Полученный зазор записываем. Номинальный зазор для впускного клапана – 0,2 мм, для выпускного – 0,35 мм (выпускные клапана нагреваются при работе двигателя сильнее, и для компенсации их удлинения зазор дается больше).

Если измеренный зазор «уплыл», извлекаем регулировочную шайбу с помощью приспособления, отжав толкатель и подцепив шайбу тонким предметом. Возможно, перед этим придется провернуть толкатель для удобства пазом к себе.

Теперь рассчитайте толщину шайбы, которая нужна. Проще, если извлеченная шайба имеет маркировку на нижнем торце (именно поэтому они и укладываются при установке маркировкой вниз), а верхний торец не имеет ощутимых следов износа. Тогда достаточно добавить к маркированной толщине разницу между измеренным зазором и номинальным. Например, если зазор на выпускном клапане измерен в 0,5 мм, а шайба в толкателе стояла номиналом 2,2 мм, то новая должна иметь толщину 2,2+(0,5-0,35)=2,35 мм. Если же маркировка на шайбе стерта или неразборчива, заметен износ – лучше замерить ее толщину микрометром.

Проверив и установив зазоры на двух клапанах, проворачиваем распредвал и переходим к следующей паре. Главное при этом не забывать то, что работа неизбежно будет связана с маслом на руках – не допускайте попадания на ремень ГРМ, который после контакта с маслом долго не прослужит.

Если же Вы решили совместить замену ремня ГРМ с регулировкой клапанов ВАЗ 2110, то поступите иначе. Сначала, не снимая старый ремень ГРМ, вымеряем все зазоры и записываем их на бумаге. Затем выставим ГРМ вновь по метке на распредвале и снимем ремень, после чего снимем и распредвал, отвернув болт шкива и сняв постели. После этого доступ ко всем толкателям очень прост.

Регулировочные шайбы извлекаем строго по порядку, считывая или измеряя их толщину. Затем, руководствуясь измеренным зазором, подбираем нужную шайбу и только после установки шайбы в один толкатель переходим к следующему.

У такого метода есть дополнительный плюс: можно заодно оценить состояние шеек распредвала, его постелей и сальника. На моторе с приличным пробегом (или даже «свежем», но без надлежащего ухода) можно, например, встретиться с задирами и наволакиванием алюминия на шейки.

В этом случае лучше начать с ремонта «по факту», а уж потом сделать ТО.

Печать

Регулировка зазоров

Подготовительные работы перед проведением регулировки сводятся к демонтажу всех элементов двигателя для получения доступа к клапанному механизму (крышку ГБЦ необходимо тоже снять). Регулировку нужно проводить на остывшем двигателе. Также перед началом работы необходимо снять клемму с АКБ. Как только все будет готово, можно приступать. Ниже приведена пошаговая инструкция регулировки клапанов ВАЗ 2101-07. Итак, приступим!

Регулировка клапанов двигателя

Шаг 1. Поднимите капот и демонтируйте клапанную крышку.

Снятие крышки клапанного механизма

Шаг 2. Установите рейку с индикатором. Регулировка с ее помощью будет более эффективной при сравнении со щупами.

Установка рейки с индикатором

Шаг 3. Заводская регулировка производится в 4 приема, через каждые 180° по коленчатому валу. Так как распредвал вращается медленнее коленвала, то он за это время совершает лишь один оборот.

Регулировка клапанов через каждые 180° по коленвалу

Шаг 4. Сделайте метки на звездочке распредвала каждые 90°. Начинать регулировку следует с нулевого положения. В таком положении регулируются зазоры на 6 и 8 клапане.

Метки на звездочке распредвала

Шаг 5. Произведите замер реального зазора. В идеале зазор должен составлять 0,14 м или 48 единиц по индикатору (при температуре двигателя 7,5°C).

Замер реального зазора 6 клапана

Шаг 6. Увеличьте зазор до необходимых 48 единиц при помощи гаечного ключа. Если зазор был больше нормы, тогда уменьшите его таким же способом.

Увеличение зазора до необходимых 48 единиц

Шаг 7. После настройки произведите замер величины зазора повторно. Сильно давить на вилку не нужно. Достаточно резким движением равномерно поднять рокер до касания с распредвалом.

Повторный замер величины зазора

Шаг 8

Затяните контргайку, обращая внимание на показания индикатора

Затягивание контргайки

Шаг 9. Все те же операции проведите и на 8 клапане. При необходимости увеличьте или уменьшите зазор до получения 48 делений.

Шаг 10. Поверните коленвал на 180°, что соответствует повороту распредвала на 90°.

Проворачивание коленвала на 180°

Шаг 11. В таком положении отрегулируйте 4 и 7 клапан

Какой из них регулировать первым – неважно. Главное отрегулировать оба клапана и желательно одинаково

Процесс регулировки идентичен.

Регулировка 4 и 7 клапана

Шаг 12. После затяжки контргайки и контроля зазора проверните коленвал в положение 360°.

Проворачивание коленвала в положение 360°

Шаг 13. В данном положении коленвала настройте тепловые зазоры 1 и 3 клапана абсолютно так же, как и предыдущие.

Регулировка тепловых зазоров 1 и 3 клапана

Шаг 14. Затяните контргайки регулировочных болтов и проведите контрольный замер зазоров.

Контрольный замер теплового зазора

Шаг 15. Поверните коленвал до положения в 540°. При этом распредвал повернется еще на 90°.

Проворачивание коленвала до положения в 540°

Шаг 16. Приступите к регулировке 2 и 5 клапана. Как и было ранее, последовательность настройки этих двух клапанов не имеет значения.

Регулировка зазоров 2 и 5 клапана

Шаг 17

Когда все клапана будут отрегулированы, обратите внимание на рокера. Все они должны находиться примерно на одном уровне

Это обеспечит одинаковые фазы открытия и закрытия клапанов.

Рокера расположены примерно на одном уровне

Шаг 18. После настройки не забудьте снять саму рейку с двигателя.

Снятие рейки с двигателя

Шаг 19. Установите новую прокладку клапанной крышки. Ее желательно каждый раз использовать новую. Деталь стоит небольших денег, а двигатель при этом не будет заляпан маслом.

Шаг 20. После сборки запустите двигатель для оценки работы клапанного механизма. После прогревания проверьте двигатель на наличие посторонних звуков. На этом с регулировкой зазоров клапанов покончено.

Запуск двигателя после настройки зазоров клапанов

Маслосъёмные колпачки

Регулируя клапаны, вполне возможно, вы и не догадывались, что находились рядом с ещё одним очень важным элементом газораспределительного механизма — маслосъёмными колпачками.

Маслосъёмные колпачки расположены на стеблях клапанов газораспределительного механизма

Предназначение маслосъёмных колпачков

Во время работы двигателя распределительный вал, коромысла, пружины клапанов и верхняя часть клапана работает в масляном тумане. Масло осаждается на всех деталях и механизмах, расположенных под клапанной крышкой. Естественно, оно попадает и на верхнюю часть клапанов, называемых стеблями.

Под действием силы гравитации масло будет стремиться стечь в камеру сгорания. Как известно, его там быть не должно. Маслосъёмные колпачки предназначены для предотвращения стекания масла по стеблю клапана в камеру сгорания двигателя.

Неисправности двигателя, связанные с износом колпачков

Единственное предназначение маслосъёмного колпачка — предотвращение стекания масла в камеру сгорания двигателя. С течением времени резина этого элемента теряет свои функции и разрушается под действием агрессивной среды. Это приводит к проникновению масла в топливовоздушную смесь, где оно успешно сгорает.

У исправного двигателя расход масла должен быть около 0,2 — 0,3 литра на 10 тысяч километров пробега. При изношенных маслосъёмных колпачках он может достигать одного литра на тысячу километров.

Масло, сгорая в цилиндрах:

• засоряет и разрушает каталитические нейтрализаторы и сажевые фильтры (устройства, снижающие содержание вредных веществ в выхлопных газах), которые сами по себе очень недёшевы;
• вызывает перегрев и преждевременный выход из строя выпускных клапанов двигателя;
• сильно повышает дымность выхлопа;
• повышает риск масляного голодания двигателя от недостатка масла.

Ресурс маслосъёмных колпачков на отечественных автомобилях колеблется около отметки в 80 тысяч километров пробега. Этот параметр очень сильно зависит от качества самих колпачков и используемого масла.

Какие комплектующие лучше использовать

На сегодняшний момент наибольшее доверие у автолюбителей и механиков вызывает продукция таких известных марок, как Corteco и Elring — эти бренды зарекомендовали себя с наилучшей стороны в сфере производства прокладок, сальников, уплотнений, маслосъёмных колпачков.

На рынке присутствуют изделия и отечественных производителей. Их качество очень сильно разнится, но тем не менее не дотягивает до качества продукции компаний-лидеров.

Как менять маслосъёмные колпачки

Тема замены маслосъёмных колпачков обширна и достойна отдельной статьи. Вкратце это делается так.

1. Снять клапанную крышку.
2. Снять звезду распределительного вала.Для снятие звезды распределительного вала необходимо открутить удерживающий её болт со стопорной шайбой
3. Снять распределительный вал со своих постелей.Для снятия распределительного вала нужно открутить болты крепления корпуса его подшипников
4. Подпереть клапаны оловянным прутком через свечной колодец.Чтобы клапана не опускались, их нужно подпереть оловянным прутком
5. Рассухарить клапан.Сжав пружину клапана, из проточки нужно вытащить сухари
6. Заменить маслосъёмный колпачок.Старый маслосъёмный колпачок снимается при помощи двух отвёрток

Проверка и регулировка тепловых зазоров клапанов на автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Для выполнения работы потребуется специальный плоский щуп 0,15 мм, рожковые ключи на 13 и 17, ключ для проворачивания коленчатого вала за храповик.

Перед проверкой и регулировкой тепловых зазоров клапанов необходимо снять крышку трамблера и клапанную крышку двигателя автомобиля, отрегулировать натяжение цепи (двигатели 2101, 21011, 2103, 2106) или ремня (двигатель 2105). Проверку и регулировку следует проводить на холодном двигателе.

На двигателях заднеприводных автомобилей ВАЗ 2101, 21011, 2103, 2105, 2106 измеряется тепловой зазор между задней частью кулачка распредвала и рабочей поверхностью рычага клапана. Он составляет 0,14-0,17 мм для впускных и выпускных клапанов.

Порядок проведения проверки и регулировки тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106

— Проверяем и регулируем зазор у 8-го и 6-го клапанов

Поворачиваем коленчатый вал за храповик специальным ключом по часовой стрелке до момента совпадения установочной метки на звездочке (шкиве) распредвала с выступом-меткой на корпусе подшипников распредвала. Контакт «бегунка» трамблера смотрит на гнездо высоковольтного провода четвертого цилиндра в его крышке (для определения расположения нужного гнезда при снятой крышке трамблера ориентируемся на винты с четырех сторон корпуса трамблера, они совпадают с расположением гнезд).

При совпадении меток в четвертом цилиндре происходит такт сжатия, в третьем впуска. Соответственно 8-й выпускной клапан в четвертом и 6-й впускной в третьем цилиндрах будут закрыты, между рабочей поверхностью их рычагов и тыльной стороной кулачков распредвала будет определенный зазор. Его-то и следует проверять и регулировать.

Проверяем тепловой зазор – вставляем щуп между кулачком и рычагом, он должен входить с легким защемлением и не «закусываться».

Если зазор слишком маленький или слишком большой, ослабляем ключом на 17 контргайку регулировочного болта, придерживаем ее им от проворачивания, другим ключом на 13, вращаем регулировочный болт, уменьшая или увеличивая зазор. Проверяем зазор щупом и если он соответствует норме, затягиваем контргайку, удерживая регулировочный болт ключом на 13.

— Проверяем и регулируем тепловой зазор у 4-го и 7-го клапанов

Для этого поворачиваем коленчатый вал на 180º за храповик. Контакт «бегунка» при этом поворачивается на 90º и смотрит на второй цилиндр. Проверяем и если необходимо регулируем тепловой зазор.

— Проверяем и регулируем тепловые зазоры у 1-го и 3-го клапанов

Опять поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 1-й цилиндр.

— Проверяем и регулируем тепловой зазор у 5-го и 2-го клапанов

Снова поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 3-й цилиндр. Аналогично проводим проверку и регулировку.

Все проверка и регулировка тепловых зазоров клапанов двигателя завершена. Возможно, после ее проведения придется несколько подкорректировать обороты холостого хода двигателя регулировочными винтами карбюратора.

Таблица последовательности регулировки тепловых зазоров клапанов двигателей 2101, 21011, 2103, 2105, 2106, 2107

Примечания и дополнения

— Тепловые зазоры в приводе клапанов необходимы для компенсации теплового расширения его элементов в процессе прогрева и работы двигателя. Если зазоры маленькие или вообще отсутствуют – клапана неплотно прикрываются, обгорают их кромки, процесс горения топливной смеси в камерах сгорания нарушается, соответственно снижается мощность и приемистость двигателя. Повышается расход топлива. Если, наоборот. Зазоры слишком велики, слышен металлический цокот под клапанной крышкой на холостом ходу, клапана приоткрываются недостаточно, наполнение камер сгорания и последующая их вентиляция нарушается. Опять же это приводит к падению мощности и приемистости двигателя, повышению расхода топлива, неравномерной его работе на холостом ходу.

Еще статьи по двигателям автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

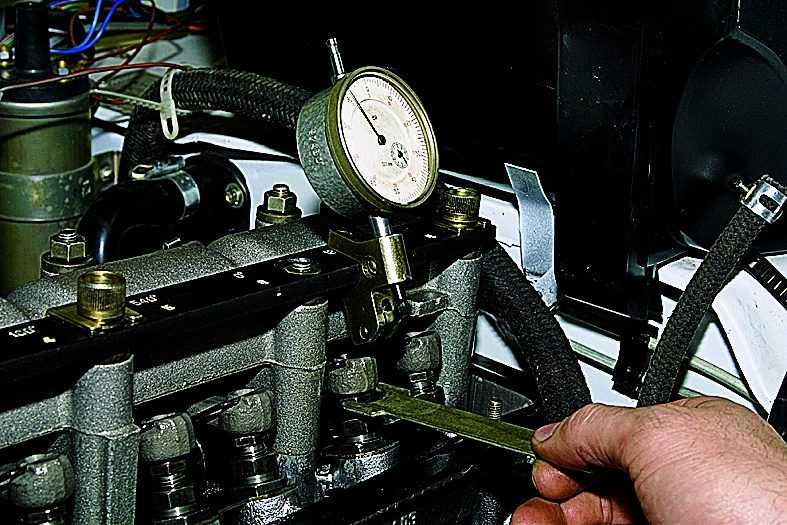

Как отрегулировать с помощью рейки и индикатора

Ещё для регулировки теплового зазора клапанов может применяться специальная рейка в паре с индикатором. Этот набор помогает добиться большей точности, нежели при использовании щупа или шайб.

Набор с рейкой и индикатором для регулировки тепловых зазоров клапанов

Порядок работ следующий:

1. После подготовительных процедур и демонтажа крышки клапанов мотор прокручивается до совпадения метки на шестерне распредвала с корпусной меткой.
2. Маркером на обратной стороне шестерни относительно заводской метки можно через каждые 90 градусов проставить свои отметки.
3. При помощи трёх болтов фиксируем рейку на выступе блока подшипников.
4. В специальное гнездо на планке ставится стрелочный индикатор с установленной на «0» шкалой.
5. Специальным приспособлением берётся кулачок и тянется вверх, после чего стрелка индикатора сместиться на 50–52 деления. Если полученные цифры отличаются, тогда клапан регулируется по сценарию, описанному при работе с щупом.

Для этого следует выполнить следующие действия:

1. Снимаем пластмассовый кожух двигателя (держится на резиновых защёлках).
2. Демонтируем катушки зажигания и клапанную крышку.
3. Выставляем по меткам оба распредвала (здесь же указаны номинальные зазоры впускных и выпускных клапанов).

Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может быть укомплектован дизельным двигателем. В этом случае регулировка клапанов осуществляется с помощью болтов в толкателях.

Если зазоры клапанов установлены правильно, двигатель будет работать тихо и ровно. При увеличенных промежутках он будет издавать посторонние стуки и шумы, при уменьшенных — будет работать неравномерно. Дальнейшая эксплуатация такого автомобиля невозможна, необходимо выполнить ремонт самостоятельно или обратиться в сервисный центр. В противном случае вы можете лишиться автомобиля.

Беспроблемная эксплуатация вашего автомобиля во многом определяется регулярными операциями по настройке зазоров клапанного механизма. Периодичность этих операций устанавливается производителем, а технология регулировки довольно проста и не требует специальных знаний и умений. Удачи на дорогах!

Регулировка клапанов ВАЗ 2106

Некоторые виды работ с силовым агрегатом можно производить в своём гараже. Регулировка клапанов ВАЗ 2106 своими руками улучшит работу двигателя.

Снятая головка блока цилиндров ВАЗ 2106.

Перед началом работ необходимо узнать как правильно регулировать клапана и переписать себе на листик последовательность регулировки.

Причины для регулировки

Вмешательство в работу силового агрегата Лада 2106 может иметь отрицательный эффект. Для вскрытия крышки ГБЦ и регулировки тепловых зазоров должны быть веские причины.

Очевидными причинами для регулировки являются:

• характерный шум из-под капота при работе мотора на холостом ходу;
• очевидное уменьшение мощности силового агрегата и динамик разгона.

Периодичность процедуры

В руководстве по эксплуатации ВАЗ 2106 рекомендуется производить регулировку клапанов после 30 000 км пробега. Также необходимо выполнять эту процедуру после каждого снятия ГБЦ. При демонтаже ГБЦ каждый раз меняется прокладка и при установке новой требуется регулировка зазоров клапанов.

Специалисты рекомендуют проверять зазоры после 10 000 км пробега.

Регулировка зазоров клапанов ВАЗ 2106

Инструмент

• набор торцовых ключей;
• плоскую отвёртку;
• ключи на 17;
• ключ для проворота коленвала;
• щуп для двигателей ВАЗ или микрометр.

Стандартными щупами невозможно выполнить точную регулировку самостоятельно — они уже нормы и не перекрывают ширину зазоров. Толщина специального щупа для двигателей ВАЗ равна величине оптимальной норме зазоров — 0,15 мм . На чехле таких щупов обычно изображена схема регулировки клапанов.

При подготовке инструментов необходимо определиться каким устройством будет проводиться регулировка — щупом или микрометром. В процессе эксплуатации двигателя изнашиваются клапана и детали головки двигателя. Погрешность регулировки клапанов щупом увеличивается по мере износа деталей силового агрегата.

Для точной регулировки специалисты советуют использовать микрометр. Погрешность регулировки этим прибором равна нулю и не изменяется от износа деталей движка Lada 2106.

Инструкция

Перед началом работ необходимо дать полностью остыть двигателю. Проверить метки ГРМ и натяжку цепи — исправить при несоответствии стандартам. В инструкции будет описан метод настройки с помощью микрометра.

Кастрюля карбюратора ВАЗ 2106

Регулировка дедовским способом (щупом) выполняется в такой же последовательности, за исключением пункта про измерение зазоров.

1. Демонтировать кастрюлю карбюратора и снять с неё шланг.
2. Отцепить привод педали акселератора.
3. Демонтировать клапанную крышку силового агрегата Шестёрки.
4. Демонтировать крышку распределителя зажигания.
5. Провернуть двигатель за маховик. Проворот производится специальным ключом. Снятие свечей облегчит процедуру проворота. В результате проворачивания силового агрегата метки на звёздочке распределительного вала должны совместиться с меткой на корпусе подшипников. Для полной достоверности можно проверить совпадение меток на шкиве коленчатого вала и двигателя.
6. Отметить маркером метки на звёздочке распределительного вала. Метки наносятся поверх заводских через каждые 90 градусов.
7. Прикрутить рейку на крепление постели распределительного вала. Она должна быть надёжна зафиксирована.
8. Надеть индикатор на рейку.
9. Поставить индикатор на край кулачка регулируемого клапана.
10. Зацепить кулачок с помощью специального захвата и потянуть вверх. Должно произойти изменение показателей на 52 деления.
11. Если есть отклонение показателя — требуется регулировка зазора. Ключом на 17 необходимо на 1–2 оборота открутить контргайку и с помощью ключа 13-го размера отрегулировать зазор. После этого провести ещё одну проверку регулировки микрометром. Если всё правильно — затянуть контргайку. После этого нужно провести повторную проверку зазора — возможно произошло уменьшение зазора после затяжки контргайки. Регулируя зазор нужно оставлять запас.

Таким образом регулируются все клапаны двигателя. Чтобы добраться до клапанов необходимо провернуть двигатель. Существует чёткий порядок регулировки клапанов. Он указан в таблице регулировки.

Таблица зазоров для правильной регулировки клапанов двигателя.

В конце процедуры желательно прокрутить двигатель и ещё раз проверить зазоры. Конструкция собирается в обратном порядке. Обязательно заменить одноразовую прокладку под клапанную крышку.

https://youtube.com/watch?v=yxh1d_RaOwQ

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

• Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
• Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
• Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

• Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
• Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

1. Снять крышку клапанов.
2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Порядок регулировки клапанов на ВАЗ 2106 своими руками

Автомобиль ВАЗ 2106 оснащен двигателем с верхним расположением клапанов и распредвала, привод которого выполняется цепью от коленчатого вала.

Изначально с завода тепловой зазор клапанов газораспределительного механизма установлен на нужную величину, но со временем в процессе эксплуатации он нарушается, приводя к нарушению в работе мотора. Слишком малый зазор приводит к поджатию клапанов, из-за чего нарушается герметичность цилиндров. При увеличенном зазоре клапана открываются не полностью.

Заводом-изготовителем рекомендуется проводить регулировки клапанов каждые 30 тыс. км. Но возможны и другие факторы, при которых требуется отрегулировать клапана.

Первым признаком нарушения тепловых зазоров в клапанах является появление металлического звона в верхней части двигателя – клапана «стучат».

Также регулировка должна проводиться каждый раз, когда проводились ремонтные работы, включающие снятие головки блока.

Инструмент. Подготовительные работы

Регулировка теплового зазора на ВАЗ 2106 – операция не особо сложная и можно ее выполнить своими руками, имея необходимый инструмент. Но нужно знать, как правильно это выполнить.

Чтобы выполнить своими руками все работы, без обращения на СТО, понадобиться:

• набор ключей рожковых (особенно нужны будут ключи на 13 и 17);
• свечной ключ;
• ключ для проворота коленвала;
• специальный щуп для проверки зазора (широкий, толщиной 0,15 мм);
• маркер и линейка.

Чтобы правильно отрегулировать своими руками тепловой зазор на ВАЗ-2106, нужно вначале провести подготовительные работы.

Заключаются они в постановке авто на ровню площадку или гараж. Силовая установка авто должна быть холодной, регулировка «на горячую» является неправильной.

Для доступа к клапанам потребуется снятие их крышки, предварительно демонтировав корпус воздушного фильтра, отсоединив от нее все патрубки и тросики.

Чтобы облегчить усилие при вращении коленчатого вала, лучше выкрутить с двигателя свечи накаливания. Но в дальнейшем нужно следить, чтобы в отверстия ничего не упало.

Перед выполнением регулировочных работ в обязательном порядке проверяем натяжение приводной цепи. Все работы выполняются только при правильной натяжке.

Порядок выполнения работ

После этих подготовительных работ на ВАЗ 2106 выполняется регулировка клапанов, соблюдая при этом определенный порядок. Последовательность действий такова:

1. Выполняем установку ВМТ на первом цилиндре. Для этого проворачиваем коленчатый вал, пока не совпадет метка на установленном на него шкиве с нижней меткой на крышке привода (она самая длинная). После этого проверяем, совпала ли метка на звездочке распредвала с отливом на крышке. Если они не совпадают, вращаем коленчатый вал пока все метки не будут в правильном положении.
2. Вот после этого нужно знать порядок проверки и регулировки. В данном положении коленчатого вала, которое мы установили, производим проверку зазора на 8 и 6 клапанах. 8-й клапан – это самый дальний от звездочки распредвала. Широкий щуп, подготовленный заранее, вставляем между рокером и кулачком распредвала. Щуп должен ходить между ними с небольшим натягом. Если он ходит свободно, или наоборот – не проходит, производим регулировку.

Регулировка угла поворота распредвала

Это и вся последовательность работ по регулировке теплового зазора на ВАЗ 2106.

Полезные советы

Завод-изготовитель хоть и указывает, что регулировка должна проводиться каждые 30 тыс. км, но многие автолюбители выполняют проверку теплового зазора каждые 10 тыс. км. Постоянное поддержание зазоров клапанов в нужном диапазоне обеспечивает максимальный выход мощности мотора.

Работы должны выполнятся на холодном двигателе, но это не означает, что они должны производится зимой при сильном морозе без прогрева двигателя. Оптимальной для выполнения работ считается температура мотора +20 град. Поэтому зимой допускается небольшой прогрев агрегата.

Многие для облегчения работ, выполняют регулировку по бегунку трамблера. Для этого при первой регулировке снимаем крышку трамблера и производим установку меток, как указано в пункте 1. При этом бегунок установиться в положение, указывающее на ВМТ 1 цилиндра. Затем на корпусе трамблера наносим 4 метки – первую в месте, куда показывает бегунок, последующие – через каждые 90 град. После при установке, достаточно следить за совпадением нанесенных меток с бегунком и проводить все работы согласно указанного выше порядка.

Периодическая проверка и регулировка клапанов на ВАЗ 2106 обеспечит должную работоспособность силовой установки, максимальный выход мощности и оптимальный расход топлива.
