Карбюратором ДААЗ штатно оснащался первый ваз 2107. Эти карбюраторы производились по праву итальянской компании Weber. В России их дорабатывали под нужды местного автопрома. Изделия ДААЗ имели простую сборку, что впоследствии отразилось на их цене. Приведенная модель карбюратора отличалась максимальной простотой и позволяла обеспечить хорошие разгонные характеристики автомобилю. Изначально место в подкапотном пространстве создавалось именно под ДААЗ.

Карбюратор ваз 2107 сложный, высокоточный прибор, состоящий из двух камер, одна из которых — первая оборудована специальным механическим приводом заслонки. Он подлежит установке на любой отечественный заднеприводный автомобиль. Объем рассматриваемой модели составляет — 1,5 и 1,6 литров.

Потребление бензина при использовании ДААЗ заметно вырастает. Но впору этому скоростные показатели авто, которые также вырастают

А это особенно важно при обгоне

Обращая наше внимание на модель — “Озон” — стоит отметить, что это более доработанная версия штатного ДААЗа. Новый оптимизированный механизм отличался лучшими экологическими показателям

Благодаря этому “Озон” и получил свое экологически чистое название. К тому же он потреблял куда меньше топлива чем предыдущая версия , поэтому для такой экономичной машины как ВАЗ 2107, карбюратор “Озон” считался самым оптимальным вариантов из всех возможных.

Хорошую маневренность и скорость автомобилю придавал пневматический клапан, расположенный в новом карбюраторе и обеспечивающий оперативность работы второй камеры. Однако существовало и одно “но” — даже при небольшом загрязнении клапана, вторая камера прекращала работать. Скорость транспортного средства тут же снижалась. Это было заметно по динамике разгона авто и при работе мотора на средних оборотах.

Карбюратор “Солекс” 21053 имеет не меньшую популярность у владельцев ВАЗа 2107. В настоящий момент это новейшая из разработок. Solex имеет довольно сложную сборку, но в то же время он имеет систему обратной подачи топлива, что делает этот карбюратор самым экономичным среди всей линейки ДААЗа.

Механизм карбюратора имеет больший объем по сравнению с другими моделями: 1.8 Солекс против 1.5, 1.6 других ДААЗов. Все эти особенности говорят нам о том, что данная модель карбюратора одновременно заточена под экономичную и быструю езду.

Изначально “Солекс” создавался для автомобилей с передним приводом. И всё же на ВАЗ 2107 этот карбюратор может быть установлен без специальных доработок. Придирчив “Солекс” только к качеству топлива.

Все перечисленные нами карбюраторы ставятся на классические двигатели. Если объем вашего мотора не рассчитан на имеющийся карбюратор, то вам будет необходимо подобрать и заменить жиклеры. Отрегулировать карбюратор так же стоит.

К вопросу о нестандартных карбюраторах стоит сказать, что в некоторых случаях владельцы “классики” прибегают именно к такому решению. Без переделок и настройки здесь и речи быть не может.

“Солекс” 21073 — модель разработанная для моторов с объемом 1.7 литров. От предыдущих вариантов карбюратор отличается большими каналами и жиклерами. Прирост в динамике гарантирован! Но и последующий расход тоже.

Следующая нестандартная модель ставится на автомобили серии ВАЗ 2108 и 2109. “Солекс” 21083 для установки на версию 2107 потребует определенных доработок. Также его установка приведет к тому, что при оборотах около 4000 дальше мотору раскрутиться не получится. Чтобы установить эту модель карбюратора, надо рассверлить диффузоры камер. После чего их расширить. В процессе модификации также устанавливаются большие жиклеры. Результат такой работы может порадовать вас: расход топлива станет ниже, а динамика превысит показатели других моделей.

Регулируем привод дроссельной заслонки («газ»)

Если этот привод неправильно настроен, то ухудшается разгонная динамика и приёмистость двигателя. Эту настройку нужно выполнить с помощником. Потребуется рожковый ключ на 8, отвёртка, фонарик и штангенциркуль. Полностью «утопим» «подсос», или привод воздушной заслонки.

Теперь ваш помощник полностью выжимает педаль «газа» до упора в пол. При этом открывается дроссельная заслонка полностью, как показано ниже, для верности можно осветить первую камеру фонариком. После отпускания педали заслонка должна полностью закрыть первую камеру без зазоров.

Для регулировки штангенциркулем измеряем длину тяги, должно быть ровно 8 см. С помощью вращения наконечников «подгоняем» длину тяги к этому размеру, отвернув «контрящие» гайки. После этого ставим тягу на место и повторяем проверку. Современные тяги часто выполняются из очень плохой пластмассы, которая даёт усадку. Поэтому нужно через неделю-другую проверить «приработку» тяги. Можно не знать, как отрегулировать карбюратор ваз 2107, но установить длину тяги может каждый. Мы рассмотрели лишь некоторые возможности выполнить регулировку карбюратора своими руками. Вообще, существует целая профессия «карбюраторщик», которая подразумевает полное владение этой нужной и сложной технологии. В одной статье просто невозможно описать все ньюансы этого процесса. Но надеемся, что основные принципы были для вас понятны и полезны.

Замена бензонасоса Ваз 2107 видео инструкция

Замена топливного насоса Форд Фокус 3 своими руками видео

Сегодня снимем и заменим бензонасос на автомобиле Ваз 2107.В видео уроке который размещен ниже, вы узнаете как настроить бензонасос. После видео я написал подробную инструкцию по снятию и установке бензонасоса.

Пошаговое снятие и замена бензонасоса на Ваз 2107

1. Отпускаем хомут на топливном фильтре и запускаем мотор. Двигатель заглохнет, это значит что топлива в системе нет.

Собираем нужный инструмент:

Плоская отвертка
Крестообразная отвертка
Головка на «13» с удлинителем и воротком

2. Далее отверткой откручиваем два хомута на бензонасосе.

3. Теперь снимаем топливные трубки.

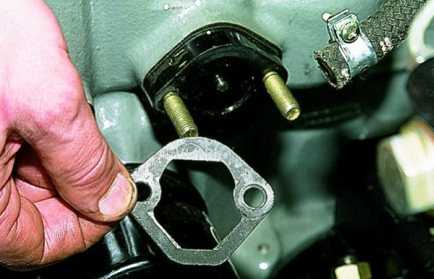

4. Бензонасос удерживается на двух болтах. Откручиваем их головкой на тринадцать.

Расположение болтов отмечено стрелками

5. После того как выкрутили болты, снимаем бензонасос.

6. Далее меняем прокладку на новую.

После замены прокладки производим сборку в обратном порядке только уже с новым насосом.

Работа заняла 30 минут.

Видео — Регулировка карбюратора Озон своими руками

Работы по регулировке карбюратора «Озон» выполняются не только при его (карбюратора) некорректной работе, но и в случае производства ремонтных мероприятий, предполагающих замену некоторых элементов данного агрегата. Рассмотрим более подробно перечень настроек, являющихся обязательным продолжением ремонтно-восстановительных работ.

Замена штока с диафрагмой или привода заслонки (дроссельной) второй камеры требует регулировки пневмопривода.

После замены элементов пускового устройства выполняется его настройка.

Причинами настройки системы «холостого хода» наряду с нарушениями функционирования силового агрегата является подготовка автомобиля к прохождению технического осмотра.

Замена поплавка или игольчатого клапана требует регулировки уровня топлива в камере (поплавковой).

Владельцы автомобилей типа «Классики» часто сталкиваются с проблемами динамики и расхода топлива. Водители зовут двигатель автомобиля сердцем, а карбюратор можно смело сравнивать с сердечным клапаном. Именно от последней детали зависит а динамические характеристики зависят от правильной регулировки ее. В этой статье узнаем о том, как устроен карбюратор (ВАЗ 2107 ДААЗ). Также мы посмотрим, как его правильно регулировать.

Поплавковая камера и сетчатый фильтр

Вручную закачайте топливо бензонасосом в поплавковую камеру, при подъеме уровня убедитесь, что игольчатый клапан закрывается. После чего, выполняем следующие действия:

Снимаем сетчатый фильтр;
Моем его в растворителе;
Сушим воздухом из компрессора;
Возвращаем деталь в устройство карбюратора.

Поплавковая камера чистится с помощью медицинской груши, после чего также сушится напором сжатого воздуха. Многие вместо груши используют обычную ветошь, вымачивая всю грязь с ее помощью. Однако ткань имеет свойство оставлять после себя различные ниточки, которые приведут к неприятным последствиям.

Чем отличается инжектор от карбюратора

Топливная система в автомобиле предназначена обеспечивать бесперебойную подачу топливной смеси при любых условиях эксплуатации машины, причем, ее двигатель должен одинаково хорошо работать и на холостых оборотах, и на повышенных нагрузках, также при резком ускорении. Чем отличается инжектор от карбюратора? На карбюраторном авто подача топлива (бензина) и смешивание его с воздухом осуществляется с помощью механики, инжекторной ТС управляет электроника.

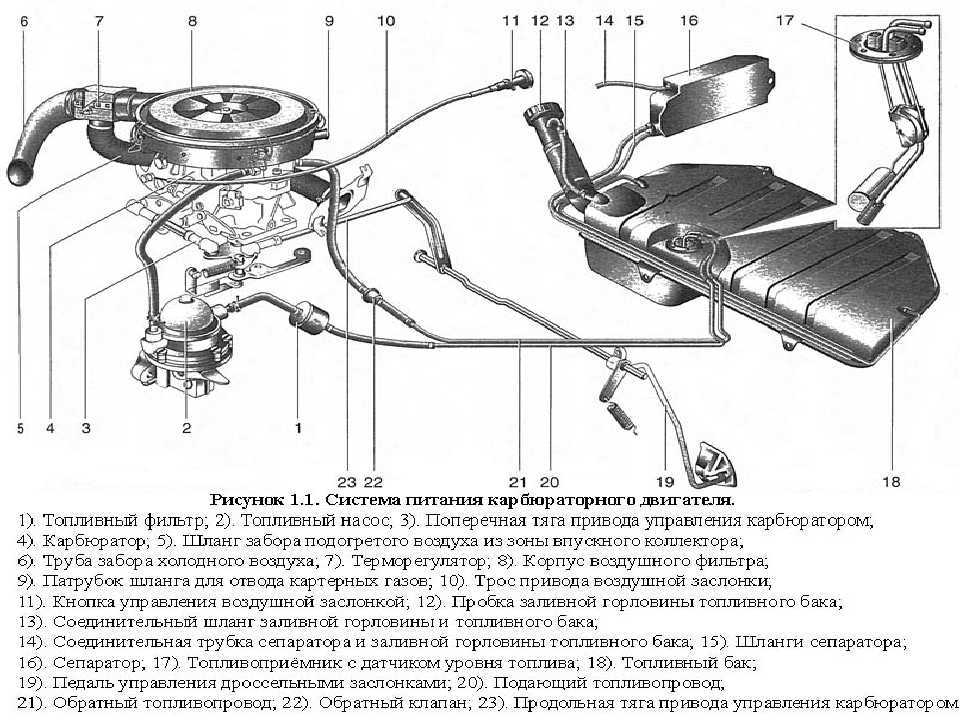

Карбюраторная система (КС) включает в себя следующие элементы:

бензобак;
механический бензонасос;
топливопроводы (трубки и шланги);
карбюратор;
воздушный фильтр с корпусом;
топливные фильтры.

За счет работы бензонасоса топливо из бака по магистрали, проходя через фильтры, поступает в карбюраторный узел (КУ), где смешивается с воздухом в нужной пропорции, а затем уже попадает в цилиндры и сгорает под давлением. Нередко для предотвращения избытка давления системы такого типа оборудуются обратным клапаном с дополнительной магистралью для слива бензина в бензобак, еще ее называют «обраткой».

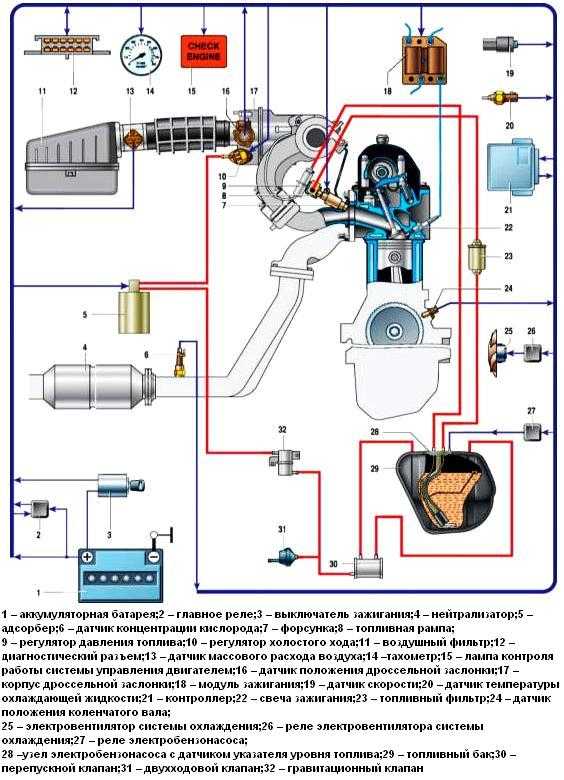

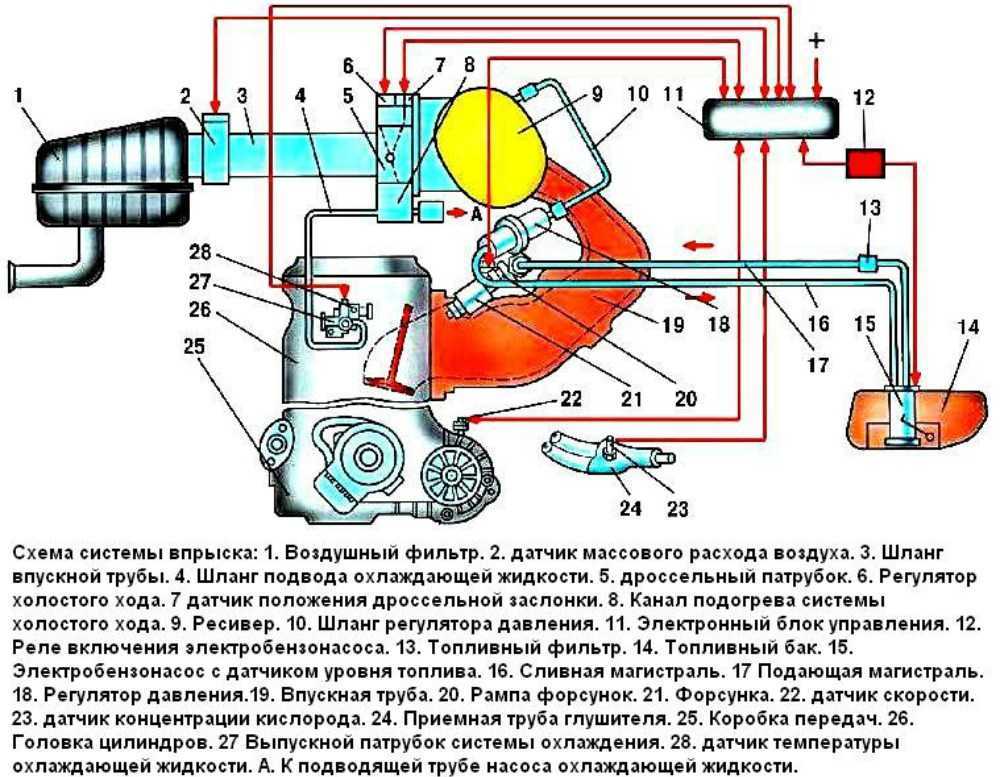

Инжектор или система распределенного впрыска (СРВ) в отличие от КС не имеет механического узла смешивания топлива с воздухом, зато в ней более точный контроль и дозирование обеспечивает электронный блок управления (ЭБУ или контроллер). В зависимости от модификации схема СРВ может несколько отличаться, но принцип у всех подобных систем одинаков, в ее состав обычно входит:

бензиновый бак;
топливные фильтры;
электробензонасос (погружной или выносной);
магистраль, состоящая из трубок и шлангов;
форсунки (одна на каждый цилиндр);
дроссельный узел;
топливная рампа;
обратный клапан;
ЭБУ;
электропроводка;
воздушный фильтр с корпусом;
регулятор холостого хода (или РХХ);
различные датчики – расхода воздуха (расходомер, ДМРВ), температуры (ДТОЖ), окружающего воздуха (ДТОВ), детонации (ДД), положения заслонки дросселя (ДПДЗ), распределительного (ДПРВ) и коленчатого (ДПКВ) валов.

Также СРВ нередко дополняется абсорбером, электромагнитным клапаном (ЭМГ) холостого хода, лямбда-зондами (кислородными датчиками). Со временем в инжекторах схема лишь усложняется, она «обрастает» все большим количеством датчиков и систем контроля. Разобравшись, в чем разница между этими двумя топливными системами, теперь рассмотрим, как можно установить на автомобиль ТС другого типа.

Неполадки карбюратора ДААЗ 2107

Неполадки карбюратора ДААЗ 2107 могут проявляться на всех режимах работы двигателя. Наиболее часто неисправность этого устройства можно определить по следующим признакам:

Нестабильная работа на холостом ходу.
Провалы в работе двигателя при ускорении.
Существенное увеличение расхода горючего.
Двигатель не развивает полной мощности.
Наблюдаются «чихание» двигателя либо детонация в глушителе.

При наличии даже одного диагностического признака следует как можно скорее проверить карбюратор 2107 на наличие неисправностей.

Карбюратор ДААЗ переливает бензин

Если в двигатель поступает больше бензина, чем необходимо для нормальной работы, то силовой агрегат будет с трудом набирать обороты. В камере сгорания могут раздаваться сильные хлопки, а при полном «заливании» свечей запуск мотора будет невозможен. Восстановление работоспособности карбюратора ДААЗ 2107-1107010-20при такой поломке может заключаться в прочистке воздушных жиклеров, а также выставлении положения поплавка в поплавочной камере. Возможна также негерметичность игольчатого клапана, которая устраняется заменой запорного элемента.

Стреляет в карбюратор ДААЗ 2107

Если стреляет в карбюратор, то также возможен перелив из-за загрязнения жиклеров или неправильной работы поплавкового механизма. Не всегда хлопки в карбюраторе могут указывать на необходимость ремонта этой детали. Неправильно выставленный момент зажигания (слишком раннее), а также прогорание впускных клапанов могут вызывать аналогичный эффект.

Если детали зажигания и системы газораспределения правильно настроены и находятся в исправном состоянии, то потребуется выполнить регулировку карбюратора на ВАЗ 2107.

Карбюратор ДААЗ не подает бензин

Если бензин к карбюратору подводится в необходимом количестве, но в камеру топливо не поступает, то причина наличия такого диагностического признака может заключаться в подклинивании игольчатого клапана. Часто фиксация этого элемента обусловлена механической блокировкой поплавка о стенки поплавковой камеры. Регулировка карбюратора 2107 методом подгибания подвижного элемента позволит полностью устранить неисправность.

Не работает вторая камера карбюратора ДААЗ 2107

Вторая смесительная камера карбюратора ДААЗ 2107 необходима для обеспечения питания мотора повышенным количеством смеси при работе силового агрегата на пределе мощности.

Если не включается вторая камера, то возможно устройство механически не связано с первым элементов. Принцип работы механизма заключается в том, что система включается в работу только после открытия первой заслонки.

Загрязнение главного топливного жиклера второй камеры карбюратора также может являться причиной того, что при повышении мощности мотора дополнительная топливная система не включается в работу. Устранение такой технической проблемы возможно методом промывки и продувки внутренних элементов устройства.

Карбюратора ДААЗ – не работает ускорительный насос

Если при резком увеличении оборотов двигателя наблюдаются провалы, то высока вероятность того, что вышел из строя ускорительный насос. Причиной неполадки может быть засорение жиклера, который осуществляет дозированное поступление топлива в этом механизме. Особенность работы дополнительного элемента заключается в том, что дополнительная порция топлива поступает только при резком открытии дроссельных заслонок. Обеспечение работоспособности такого механизма заключается, в том числе, наличием обратного клапана, который может не работать на карбюраторах классики по причине засорения. В редких случаях неисправность ускорительного насоса обусловлена разрывом диафрагмы, посредством которой образуется нагнетание топлива в дополнительную систему.

Прочистка и продувка внутренних элементов карбюратора позволят полностью устранить проблему. При поломке элементов следует заменить неисправные детали (потребуется приобрести ремкомплект ДААЗ 2107).

Карбюратор глохнет при нажатии на газ

Если двигатель нормально работает в режиме холостого хода, но после нажатия педали акселератора глохнет, то высока вероятность неисправности дозирующей системы первичной камеры карбюратора 1107010.

Причиной нестабильной работы устройства может являться засорение топливного жиклера, поэтому эту деталь следует проверить в первую очередь, если двигатель перестает работать при нажатии на педаль газа.

Прочистка карбюратора без разборки

В ряде случаев выполнить очистку узла можно без его демонтажа. Обычно такая необходимость возникает в поездках, когда нет возможности доехать до станции технического обслуживания или снять карбюратор ВАЗ в домашних условиях.

Для проведения работ необходимо запастись спреем для очистки карбюратора.

Как осуществляется прочистка:

Снимается корпус воздушного фильтра.
Очистителем обрабатываются каналы ХХ, поплавковая камера, дроссельная и воздушная заслонки, диффузоры, каналы жиклеров, элементы привода.
Загрязнения начинают растворяться.
Через несколько минут можно распылить очиститель еще раз.
Мотор заводится и прогревается в течение пяти-семи минут.
Ручка подсоса вытягивается, обороты повышаются (нужно нажимать на педаль газа).
При работающем силовом агрегате спрей наносится в полости, на заслонки и другие части карбюратора.
После остановки мотора следует еще раз распылить аэрозоль.
Вытирать очиститель не нужно.
Воздушный фильтр возвращается на место.

Нужно отметить, что впоследствии все равно придется карбюратор на ВАЗ 2107 разбирать, так как скопившаяся в поплавковой камере грязь там и осталась. Она в скором времени опять засорит жиклеры.

Проверка состояния сетчатого фильтра

Необходимо заполнить поплавковую камеру топливом, с помощью прокачки. Это приведет к закрытию запорного клапана, после чего надо отодвинуть верхнюю часть сетчатого фильтра, демонтировать клапан и очистить его с помощью растворителя. Для получения оптимального результата также рекомендуется применить сжатый воздух для того, чтобы продуть клапан.

Если вы решили отрегулировать карбюратор ВАЗ 2107 по той причине, что двигатель начал работать нестабильно, прежде всего, рекомендуем выполнить проверку сетчатого фильтра. Проблемы часто возникают из-за проблем в подаче горючего, которые могут быть вызваны засорением фильтра.

Для очистки дна поплавковой камеры запрещено применять тряпку. Это приведет к появлению волокон на дне, из-за чего жиклеры карбюратора засорятся. Для выполнения чистки применяют резиновую грушу, а также сжатый воздух.

Для проверки герметичности запорной иглы также используется груша, поскольку давление, которое появляется в результате сжатия данного предмета с помощью рук, приблизительно соответствует давлению бензонасоса. Во время установки крышки карбюратора необходимо проверить, установлены ли поплавки вверх. В процессе монтажа почувствуется значительное давление. В этот момент карбюратор ВАЗ 2107 необходимо прослушать, так как протечки воздуха недопустимы. Если вы заметили даже минимальную утечку, придется менять корпус клапана, а также иглу.

Устранение неисправностей карбюратора ВАЗ 2107

Для восстановления работы карбюратора следует осмотреть состояние узлов и деталей, почистить их и отрегулировать.

После разборки необходимо промыть все детали карбюратора и визуально проверить на наличие дефектов

Особое внимание стоит уделить состоянию сетчатого фильтра и жиклеров, которые особенно подвержены засорению, что является самой распространенной причиной неисправности. Жиклеры карбюратора ВАЗ 2107
лучше очищать путем продувки их сжатым воздухом. После очистки необходимо настроить карбюратор:

После очистки необходимо настроить карбюратор:

Игольчатый клапан регулируется путем сгибания «языка» кронштейна поплавка. При открытом клапане расстояние между крышкой и поплавком должно быть 15 мм, при закрытом – 6-7 (в воздухе) и 1-2 (при погружении в камеру с бензином).
Для регулировки пусковой системы достаточно снять воздушный фильтр. При вытянутом «подсосе» воздушная заслонка должна быть открыта на треть, а частота оборотов должна быть в пределах 3200-3600 об/мин.
Холостой ход следует регулировать на прогретом двигателе. Сначала надо добиться максимальных оборотов, вращая винт качества смеси. Затем, вращая винт количества, добиться оборотов двигателя в пределах 950-1050 об/мин. В завершение винтом качества опустить обороты на 100 об/мин.

Теперь, зная устройство и принцип работы карбюратора ВАЗ 2107, вы сможете при необходимости отрегулировать его работу.

Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. В «классике», которой относится и карбюратор ВАЗ 2107, работает так называемый «поплавковый тип».

На автомобилях ВАЗ 2107 со старыми двигателями используется карбюратор ДААЗ 2107-1107010, а на автомобилях с двигателями 2106 используется ДААЗ 2107-1107010-10 (при отсутствии вакуум-корректора). Модификация ДААЗ 2107-1107010-20 используется на автомобилях с наличием вакуум-корректора и новым «шестёрочным» движком. Их технические данные несколько различны, что будет показано в таблице.

Технические характеристики таких карбюраторов давно известны, ниже мы их приведём. Ещё они называются «тарировочные характеристики», или количественные показатели работы.

ДААЗ – это известная аббревиатура Димитровградского автоагрегатного завода. Эксплуатация его карбюраторов и установка их на «классику» длится много лет и завоевала заслуженное доверие своей надёжностью.

Карбюратор ВАЗ 2107 является сложным, высокоточным прибором, состоящим из многих компонентов. Обилие деталей заметно на любом рисунке. Его полное описание сложно и нужно только специалистам.

Не менее сложно выглядит и внутреннее строение карбюратора.

Но, несмотря множество мелких деталей, схема и устройство карбюратора ВАЗ 2107 не очень трудны для понимания, если назвать важнейшие части и описать их функции:

поплавковая камера, в которую поступает бензин в ограниченном количестве;
поплавок в виде бочонка и игольчатый клапан, запирающий доступ бензина;
камера смешивания, или смесительная;
заслонки – дроссельная и воздушная;
каналы и жиклёры, как воздушные, так и топливные;
распылитель;
диффузоры, их принцип действия – как сопла реактивного двигателя – создать конфигурацию воздушного потока;
ускорительный насос;

Количественные (тарировочные) данные, характеризующие карбюратор ВАЗ 2107 следующие:

Все технические данные взяты из официального руководства. Полные характеристики описываются уравнениями высшей математики и аэрогидродинамики.

Функции и устройство бензонасоса ВАЗ 2107 карбюратор

Замена топливной магистрали ваз 2110 своими руками

Топливный насос является ключевым узлом системы питания двигателя. Функция насоса — подача бензина из топливного бака в поплавковую камеру карбюратора. Бензонасос на карбюраторных моделях ВАЗ устанавливается сбоку блока цилиндров, внутри моторного отсека.

Специфика конструкции насоса делает бензонасос одним из слабых мест системы питания. Загрязнение и плохое качество бензина, постоянные нагрузки, приводящие к естественному износу деталей, часто служат причиной поломки агрегата. В результате подача бензина прекращается и двигатель перестает работать.

Бензонасос ВАЗ 2107 состоит из следующих деталей:

толкатель;
пружина;
балансир;
крышка;
винт крышки;
гайка;
сетчатый фильтр;
мембраны (рабочие и предохранительная);
нижняя и верхняя тарелки;
шток;
клапана (впускной и выпускной);
рычаг ручной подкачки.

Работает бензонасос Ваз 2107 так:

возвратно-поступательные движения толкателя обеспечиваются за счет совместной работы кулачка привода и возвратной пружины.
рабочие мембраны движутся, создавая попеременно давление и разрежение в рабочей камере;
при снижении давления выпускной клапан закрывается, бензин начинает поступать из бензопровода через открывающийся впускной клапан;
при повышении давления закрывается впускной клапан, а бензин через выпускной клапан нагнетается в шланг, ведущий к карбюратору.

Основные типы карбюраторов

В двигатели “Семерки” ставится как карбюратор, так и инжектор. Работа инжектора не зависит от погодных условий. Но карбюратор значительно прост по механическому устройству, что делает его ремонт и тюнинг доступнее.

Не все карбюраторы ориентированы на одно и то же. Например, на рынке существуют модели, обеспечивающие снижение расхода топлива или наоборот повышающие его расход, что в свою очередь позволяет максимально увеличить динамику разгона автомобиля. Такие разные модели карбюраторов выпускались для разного объема двигателей, поэтому так просто переставить их не удастся. Если вы вдруг решились на такой эксперимент, то без переделок здесь не обойтись. И всё это правда, если речь идет о штатных моделях. Но что, если владелец автомобиля примет решение установить нестандартный карбюратор?

Однако для начала, обратим наше внимание на стандартные классические модели

Карбюратор ВАЗ2107: как очистить узел от грязи, пошагово

Зачастую сбои в работе устройства связаны с его загрязнением.

Признаки, по которым можно диагностировать проблему:

неустойчивость работы, особенно на холостом ходу;
высокое потребление бензина;
толчки и рывки во время движения (при нажатой педали газа).

Провести очистку карбюратора от засоров можно своими силами. Для этого требуется промывка сетчатого фильтра, находящегося на входе поплавковой камеры. Кроме этого, справиться с проблемой поможет очистка самой камеры, а также других составляющих, особенно это касается жиклеров.

Важно удалить налет на внутренних стенках узла, который образуется в процессе работы вентиляционной системы картера. Стенки горловины, заслонок, а также диффузоров можно не чистить, хотя, если производится обслуживание агрегата, лучше удалить грязь везде

Технология проведения работ:

Снимается верхняя крышка (для этого откручиваются болты и отжимается боковая пружина).
Если требуется, меняется фильтрующий элемент.

Откручиваются жиклеры. Демонтируются диффузоры (их можно просто поддеть отверткой). Все каналы продуваются Снимается нижняя часть карбюратора, закрепленная на двух болтах. Для этого также необходимо снять пружину

Все части карбюратора нужно очистить (особое внимание следует уделить жиклерам, отверстия которых часто засоряются), после чего его можно собрать

После проведения очистки деталей от грязи карбюратор собирается.

Устройство поплавкового карбюратора

На всех отечественных автомобилях, как известно, стояли всегда и стоят сегодня штатные карбюраторы фирм Вебер, Озон и Солекс. Они и сейчас пользуются востребованностью.На современном автомобиле Ваз 2107 стоит поплавковый карбюратор, в основном, фирмы Озон. Попытаемся разобраться, из чего же он состоит?
Прежде, чем приступить к его схеме строения, хотелось бы напомнить некоторым автолюбителям, что ремонт карбюратора ваз 2107 зависит от различных его модификаций. Не все они имеют одинаковую схему. Каждая имеет существенные различия.
На автомобиле Ваз 2107 применяется, как правило, модификация ДААЗ 2107-1107010.Итак, схема узлов данной части автомобиля состоит из:

автономной системы холостого хода;
запорного клапана холостого хода;
поплавковой камеры;
эконостата;
дроссельной заслонки;
дозирующей системы;
переходной системой обеих камер;
отсеком отвода картерных газов.

Это основная система, которая должна быть известна каждому автолюбителю. А вот ниже приводится непосредственная схема устройства карбюратора, обеспечивающего двигатель горячей смесью.Устройство дозирующей камеры карбюратора состоит из:

системы эконостаса;
ускорительного насоса;
поддержки пуска и прогрева двигателя;
специальной поддержки холостого хода;
специальной поддержки постоянного уровня топлива (поплавком);
жиклеров воздушного и топливного типа;
распылителя ВТС;
диффузора;
эмульсионной трубки;
колодца.

Понятно, что каждый автомобилист должен уметь хотя бы поверхностно прочистить карбюратор своего ваз 2107. Ремонт карбюратора, видео инструкция процесса которого дана в этой статье, подразумевает прежде его правильную регулировку.И прежде, чем приступать к чистке, необходимо знать, что ничего прежде этого разбирать не рекомендуется.

Регулировка карбюратора

Карбюратор – это такая деталь автомобиля, которая нуждается в регулировке.Ее следует проводить в определенном порядке:

сначала провести наружную чистку и мойку деталей карбюратора (жиклеры, игла вспрыскивания и т.д.);
визуально осмотреть все элементы, дабы определить повреждения;
прочистить сетчатый фильтр;
промыть поплавковую камеру;
провести отдельную продувку воздушных жиклеров;
провести регулировку поплавковой системы;
отрегулировать пусковой механизм;
отрегулировать холостой ход.

Понятно, что снимать карбюратор в процессе регулировки не нужно. Если постоянно следить за карбюратором и чистить его, то грязь и пыль в него попадать не будут, тем самым продлевая срок его эксплуатации и нормальную работу.

Проверка сетчатого фильтра

Это необходимость, которую рекомендуется проводить каждые 60 000 пробега автомобиля. Проверяют фильтр, заполняя горючим поплавковую камеру.
После закрытия запорного клапана, отодвигается верхняя крышка фильтра, снимается клапан и очищается при помощи растворителя. После этого фильтр продувается сжатым воздухом.

Регулировка поплавковой системы

Ее нужно проводить в следующем порядке:

проверяем положение поплавка и если нужно, выравниваем кронштейн (нередко он бывает деформирован);
регулируем равномерное погружение поплавка в камеру;
закрываем игольчатый клапан и рассматриваем регулировку;
открываем крышку камеры;
отодвигаем поплавок в сторону;
дергаем аккуратно язык кронштейна (добиваемся того, чтобы расстояние между прокладкой крышки и поплавком было не менее шести миллиметров – если этого добиться невозможно, значит повреждена игла);
открываем игольчатый клапан и смотрим на расстояние между ним и поплавком (оно должно быть примерно около 15 мм).

Данную процедуру возможно проводить прямо на Ваз 2107. Карбюратор, ремонт и регулировка поплавковой камеры которого, не дает необходимых результатов, подразумевает осмотр пусковой системы.

Регулировка пусковой системы карбюратора

Для того чтобы начать регулировку пусковой системы необходимо:

снять воздушный фильтр;
запустить двигатель;
потянуть подсос;
открыть воздушную заслонку на треть;
установить обороты, равные 3200-3600 в минуту;
опустить воздушную заслонку;
установить частоту вращения меньше основного значения на 300.

Регулировка холостого хода

Чтобы отрегулировать холостой ход, необходимо прогреть автомобиль Ваз 2107. Ремонт карбюратора в данном случае будет подразумевать использование винта качества, который необходимо соответственно настроить.
При этом другой винт, который регулирует количество, пока трогать нельзя.

Итак, начинаем:

устанавливаем винт количества на 100 оборотов в минуту (это больший показатель обычного);
заводим двигатель;
регулируем винтом качества обороты до нормального значения.
