Блок с предохранителями в салоне шевроле тахо

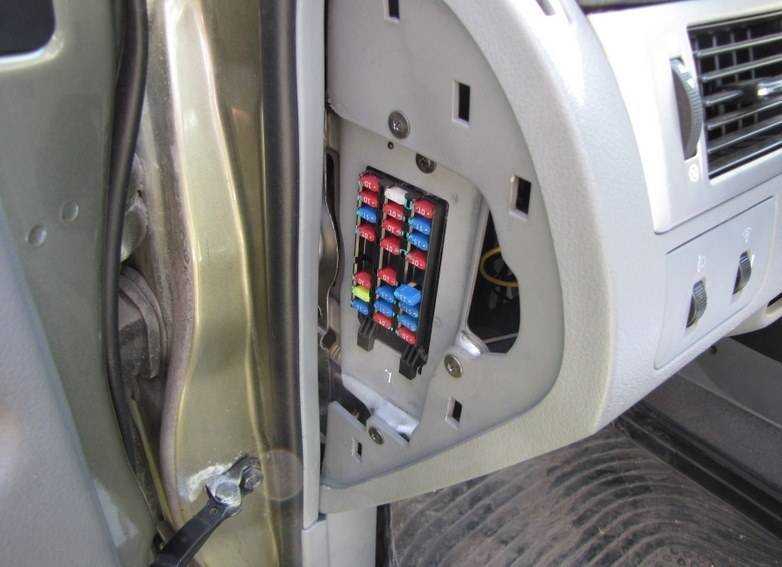

Он находится в торцевой части приборной панели со стороны водителя. Для получения доступа к блоку предохранителей снимите крышку.

Схема вариант 1

Расшифровка

1. Стоп/тсс переключатель, зуммер, CHMSL (задняя верхняя лампа стоп), стоп-лампы
2. Раздаточная коробка
3. Обслуживающие лампы, грузовые лампы, бардачок, лампы освещения са­лона, лампы для чтения, косметическое зеркальце, управляемые зеркала
4. Комбинированная панель приборов, реле DRL, переключатель ламп, дистан­ционное управление, нижний охлаждаю­щий модуль, освещенный вход
5. Задние органы управления обогре­вом и кондиционером
6. Управление Круиз-контролем
7. Вспомогательная розетка
8. Система воздушной подушки
9. Подсветка номера автомобиля, пар­ковочные, задние, маркерные, габарит­ные, противотуманные, открытия две­рей, крыльевые лампы, фары
10. Система воздушной подушки
11. Дворники, насос омывателя
12. Кондиционер, вентилятор, реле вентилятора
13. Электропривод задних стекол, при­куриватель, реле дверного замка, элек­тропривод поясницы сиденья
14. Индикатор 4WD, панель приборов, органы контроля обогревателем и конди­ционером передние и задние, подсветка радио
15. Реле DRL, реле противотуманных фар
16. Передние и задние лампы поворо­та, лампы заднего хода
17. Радио (от зажигания)
18. 4WAL/VCM, ABS, регулятор под­держания скорости
19. Радио (от аккумулятора)
20. Автоматическая коробка передач, спидометр, измерительные приборы, предупреждающие лампы
21. Гидроусилитель руля
22. Не использован
23. Задний дворник, насос заднего омывателя
24. Передняя ось, 4WD индикатор, TRZ peлe

• A — Замок двери, 6-позиционное кресло с электроприводом, модуль дистанцион­ного управления центральным замком
• B — Электростеклоподъемники

Схема вариант 2

Схема вариант 3

Назначение

RRWPR	Переключатель очистителя заднего стекла
SEOACCY	Питание специального дополнительного оборудования
WSWPR	Очистители ветрового стекла
ТВС ACCY	Контроллер систем кузова автомобиля дополнительное электро оборудование
IGN3	Зажигание; система электро обогрева сидений
4WD	Система полного привода; дополнительная аккумуляторная батарея
HTR/ AC	Система климат – контроля
LCK	Реле центрального замка дверей (функция запирания)
HVAC1	Внутреннее зеркало заднего вида; система климат-контроля
LTDR	Разъем электропроводки двери водителя
CRUISE	Круиз-контроль
UNLCK	Реле центрального замка дверей (функция отпирания)
RRFOG LP	Задние противотуманные фонари
BRAKE	Электронный модуль управления анти блокировочной тормозной системой
DRIVER UNLCK	Реле центрального замка дверей отпирания двери водителя
IGNO	Модуль управления силовым агрегатом; модуль управления трансмиссией
ТВС IGN 0	Контроллер систем кузова автомобиля
VEH CHMSL	Центральный высоко расположенный стоп-сигнал автомобиля и прицепа
LTTRLRST/ TRN	Левый указатель поворота/ стоп-сигнал прицепа
LTTRN	Левые указатели поворота и левые боковые габаритные фонари
VEH STOP	Стоп-сигналы автомобиля; модуль тормозной системы; электронный модуль управления дроссельной заслонкой
RT TR LR ST/ TRN	Правый указатель поворота/ стоп-сигнал прицепа
RTTRN	Правые указатели поворота и правые боковые габаритные фонари
BODY	Разъем жгута электропроводки
DDM	Модуль двери водителя
AUX PWR 2, M/GATE	Дополнительные электрические розетки в багажном отделении
LCKS	Система центрального запирания дверей
ECC, TPM	Система климат – контроля в задней части автомобиля; дверь багажного отделения; монитор давления воздуха в шинах
ТВС 2C	Контроллер систем кузова автомобиля
HAZRD	Модуль аварийного светового сигнала
CB LT DRS	Автомат защиты цепи левого электрического стеклоподъемника
ТВС 2B	Контроллер систем кузова автомобиля
TBC2A	Контроллер систем кузова автомобиля

Схема вариант 4

Подробное описание 4 варианта, находится в инструкции по эксплуатации.

Видео пример расположения данного блока в салоне

Процесс снятия и замены блока предохранителей и реле, его элементов

Каждый модуль на автомобиле ремонтируется и снимается с машины только после полного отключения питания бортовых цепей и надежной фиксации транспорта.

Как разобрать блок предохранителей

Процедура выглядит так.

Загнать машину на ровное место и зафиксировать ее.
Снять клеммы с аккумуляторной батареи.
Открыть крышку модуля. Для салона отщелкивается боковой элемент приборки со стороны двери. Для основного модуля – отжимаются клеммы верхней крышки.
Далее потребуется открутить основные крепления панели к кузову автомобиля.
После выполнения операции модуль аккуратно вытягивается с посадочного места.
Сзади панели расположены контактные группы проводов

Их следует предельно осторожно вынуть.
Далее деталь полностью демонтируется с автомобиля.

Замена предохранителей

Для этого следует использовать пинцет или специальную прищепку. Деталь вынимается из гнезда и на ее место устанавливается новая

Важно! Недопустимо вынимать элементы из гнезд раскачивая их – это может повредить тонкие ножки

Chevrolet Tahoe background information

1st generation (GMT400), 1995-2000

In 1992, General Motors introduced a new full-size SUV under two brands at once: one was called the GMC Yukon, and the version under the Chevrolet brand received the already well-known name Blazer.

However, in 1995, the model was renamed the Chevrolet Tahoe, at the same time, in addition to the three-door, a five-door version of the car appeared. The extended version of the SUV was called the Suburban.

It was a traditional SUV with a spar frame and dependent rear suspension with leaf springs. The car was equipped with a V8 5.7 gasoline engine developing 200 or 255 hp. with., as well as a Detroit Diesel V8 6.5 diesel with a capacity of 180 forces. The drive could be rear or full.

“Tahoe” was sold not only in the American market, but also officially sold in some European markets.

2nd generation (GMT800), 2000-2006

The second generation of the Chevrolet Tahoe SUV debuted in 2000. As before, it had a twin brother – the GMC Yukon and an extended version – the Suburban model.

The car retained the frame structure, and the continuous rear axle, but the rear suspension has now become spring, rather than leaf spring. With the change of generations, the SUV lost the three-door version, as well as modifications with a manual transmission. The Chevrolet Tahoe was equipped with 4.8-liter (275-295 hp) and 5.3-liter (280-295 hp) petrol eight-cylinder engines paired with a four-speed automatic transmission.

The Hummer H2 and Cadillac Escalade SUVs were also built on the same GMT800 platform.

3rd generation (GMT900), 2005–2014

At the end of 2005, the US launched the production of third-generation SUVs based on the GMT900 platform, common with the Cadillac Escalade and GMC Yukon models. The assembly of cars for the Russian market was subsequently organized in Kaliningrad, at the Avtotor enterprise.

Chevrolet Tahoe was equipped with V8 gasoline engines of 4.8 liters (295 HP) and 5.3 liters (320 HP) in combination with a four-speed “automatic”. The drive could be rear or full. A few years later, the version with a 5.3-liter engine was equipped with a new six-speed box, and the 4.8-liter version disappeared from the lineup in 2009.

4th generation, 2014

The Chevrolet Tahoe is a large frame SUV, the fourth generation of which debuted in 2014. Cars are produced in the USA, but in 2015-2017, cars for the Russian market were made at the Unison plant in Belarus.

In Russia, the Chevrolet Tahoe SUV is offered with a 426 hp V8 6.2 petrol engine. with., eight-speed “automatic” and all-wheel drive system. The cabin has seven or eight seats.

On the same platform, two more SUVs are built – the Cadillac Escalade and the GMC Yukon. At home, the Chevrolet Tahoe is offered with a modern Ecotec V8 5.3 engine with direct injection and a cylinder shut-off system.

Chevrolet Tahoe

Attention! Clicking on the link “download” you agree, after reading, delete the downloaded file from your computer. All content on the site Carmanualsclub.com is taken from free sources and is also freely distributed. If you are the author of this material, then please contact us in order to provide users with a pleasant and convenient alternative, after reading, buying a quality “original” directly from the publisher. The site administration does not bear any responsibility for illegal actions, and any damage incurred by the copyright holders.

Предохранители и реле Chevrolet Tahoe 2014-2019

Рассмотрены автомобили Chevrolet Tahoe (GMTK2XX), Cadilac Escalade, Chevrolet Suburban 2014, 2015, 2016, 2017, 2018, 2019 года выпуска.

Блок предохранителей, расположенный в приборной панели (слева).

Крышка блока предохранителей в приборной панели расположена в торцевой части приборной панели со стороны водителя. Для получения доступа к блоку предохранителей снимите крышку.

Предохранитель прикуривателя находится под номером 6

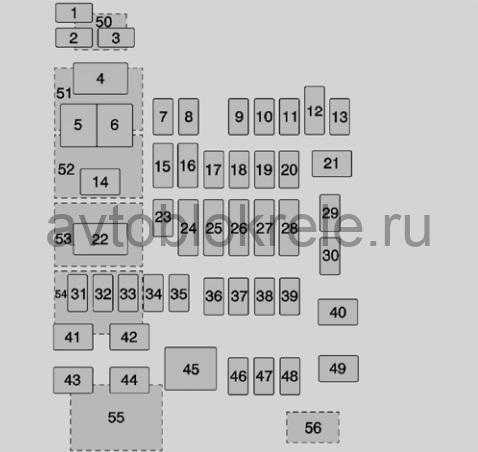

схема расположения предохранителей в блоке.

Розетка центральной консоли 12 вольт

Система поддержания питания

Прикуриватель/Розетка центральной консоли (перед) 12 вольт

Блок управления кузовом (ВСМ) 3

Блок управления кузовом (ВСМ) 5

Подсветка кнопок управления на рулевом колесе

Кнопки управления внешними зеркалами заднего вида

Модуль управления кузовным оборудованием 1

Блок управления климатом, блок управления холодильником

Приборная панель, индикаторы столкновения, выключателя подушки AIRBAG (пассаж.)

Блок управления рулевой колонкой, внешнее точечное освещение

Блок памяти сидений (А45), разъем DLC

Блок управления климатом (задн.), блок бесключевого доступа

Система охраны и сигнализации (датчики движения, сирена).

Предохранители шевроле каптива и блоки реле со схемами и описанием

№ А Назначение

Блок питания: 30 В(+)

Ef1 20 Электромотор заднего стеклоочистителя

Ef2 60 Блок предохранителей на приборной панели (главный аккумуляторной батареи)

Ef3 40 Блок предохранителей на приборной панели (зажигание IGN II), электровентилятор

Ef4 40 Контроллер ABS

Ef5 20 Реле стартера

Ef6 30 Обогрев стекла задней откидной двери

Ef7 40 Блок предохранителей на приборной панели (реле ACC/RAP, реле «Работа/Пуск»)

Ef8 30 Вентилятор охлаждения, доп.

Ef9 30 Вентилятор охлаждения, осн.

Блок питания: главное реле

Ef10 20 Контроллер ЭСУД

Ef11 15 Двигатель LD9: Клапан продувки адсорбера супб, клапан рециркуляции выхлопных газов (LERG), датчик положения распределительного вала (CP)Двигатель LLW: Привод дроссельной заслонки, привод давления наддува, датчик положения распределительного вала (CMP)Двигатель LU1: Катушка зажигания, форсунка (2, 4, 6)

Ef12 15 Двигатель LD9: управляющий датчик кислорода, диагностический датчик кислородаДвигатель LLW: Контроллер ЭСУДДвигатель LU1: Датчик кислорода, управление конфигурацией впускного коллектора, исполнительный элемент управления положением распредвала, впуск/выпуск, соленоид продувки адсорбера

Блок питания: 30 В(+)

Ef13 10 Реле стартера, главное реле

Ef14 10 Реле компрессора кондиционера

Блок питания: главное реле

Ef15 15 Двигатель LD9: Форсунка, вентилятор охлаждения (доп., осн., управление), реле компрессора кондиционераДвигатель LLW: Контроллер свечей предпускового подогрева, вентилятор охлаждения (доп., осн., управление), реле компрессора кондиционера, доп. блок предохранителей в моторном отсекеДвигатель LU1: Катушка зажигания, форсунка (№ 1, 3, 5), вентилятор охлаждения (доп., осн., управление), реле компрессора кондиционера

Блок питания: 30 В(+)

Ef16 15 Контроллер муфты

Ef17 15 Реле топливного насоса

Ef18 20 Контроллер абс, штуцер подачи масла

Ef19 — Не используется

Ef20 15 Выключатель тормоза

Ef21 25 Управляющее реле вентилятора системы охлаждения

Ef22 15 Реле звукового сигнала

Блок питания: 30 В(+)

Ef23 30 Выключатель сиденья с электрической регулировкой и ковриков с подогревом, диагностический разъем сиденья с электрической регулировкой

Блок питания: Реле стояночных огней

Ef24 15 Левая фара, левый задний фонарь, левый указатель поворота/стояночный огонь, освещение номерного знака

Блок питания: Реле обогрева стекол

Ef25 20 Блок управления люком в крыше

Блок питания: Реле фар

Ef26 15 Правая фара, переключатель управления зеркалом

Ef27 15 Левая фара

Ef28 15 фара

Блок питания: 30 В(+)

Ef29 15 Реле передней противотуманной фары

Блок питания: Реле обогрева стекол

Ef30 10 Левая фара, левый задний фонарь

Блок питания: Реле стояночных огней

Ef31 10 Правая фара, правый задний фонарь

Блок питания: 30 В(+)

Ef32 15 TCM

Ef33 20 Стеклоомыватель фар

Ef34 — Не используется

Запасной

Ef35 20 Не используется

Ef36 25 Не используется

Ef37 10 Не используется
